车载DC/DC转换器的理想IC

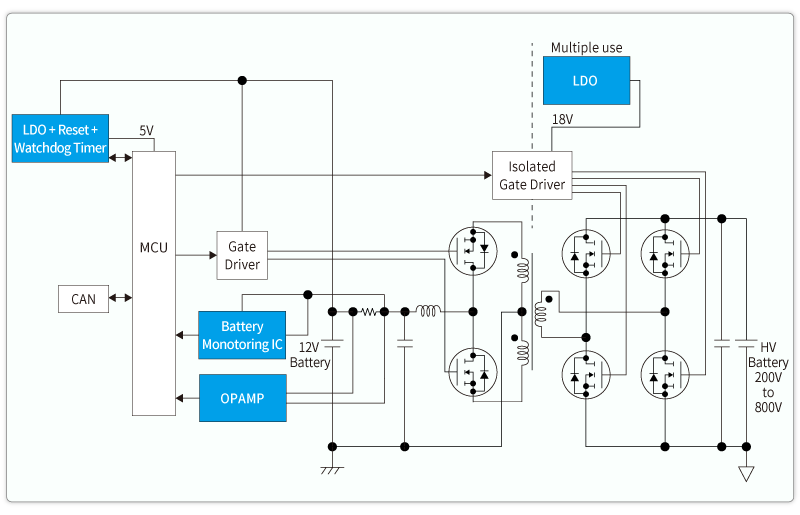

EV、PHEV和HEV车辆配备了两种类型的电池：用于驱动的高压电池和12V辅助电池。DC/DC转换器将200至800V的高压电池电压转换为12V低压。该低电压为前照灯、挡风玻璃刮水器、仪表盘、ECU，及12V辅助电池充电。

DC/DC转换器使用低导通电阻Si IGBTs或SiC MOSFETs来降低转换损耗。导通电阻有随着门极电压的上升而减小的特性，因此建议将门极驱动电路设计为例如Si IGBT为15V左右或SiC MOSFET为18V左右的高电压。

ABLIC拥有一系列LDO，可输出门极驱动电路所需的高电压。此外，还提供用于监视MCU的内置看门狗定时器的LDO，用于监视12V辅助电池异常电压的电池监测IC，以及适用于充电电流监视的运算放大器。产品范围广泛，可以提供适用于DC/DC转换器的IC。

DC/DC转换器的理想IC

产品

推荐产品

应用和特点

LDO稳压器

（线性稳压器）

S-19213/4

用于SiC MOSFET或Si IGBT门极驱动电路。输出电压可使用外置电阻在1.8V至30V之间调节。

LDO稳压器

（线性稳压器）

S-19212

用于Si IGBT门极驱动电路。输出电压可设定在2.5至16V之间。

电池监测IC

（电压检测器）

S-19115

提供过压监测。内置SENSE引脚，反向连接保护电路。电流消耗为0.6μA。

看门狗定时器

S-1951x

配备复位和LDO稳压器功能。电流消耗为3.0μA。

运算放大器

S-19630A

高精度电流检测。36V操作。轨至轨输入/输出、50μV低失调电压。

特点

LDO稳压器 S-19213/4系列

高输出电压    超低电流消耗

能够输出门极驱动电路所需的高电压

具有36V输入、1.8至30V输出、500mA / 1000mA输出、5.0μA (typ.) 超低电流消耗和5.21W高功率损耗。非常适合Si IGBTs或SiC MOSFETs所需约15至18V高压门极驱动电路。

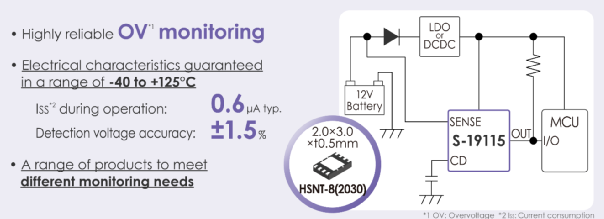

电池监测IC S-19115系列

超低电流消耗    超小型包装

高可靠电压监测支持功能安全的实现

具36V输入和高精度过压。监测连接（SENSE）引脚的宽额定电压从-30至45V，可实现高电压和负电压的输入。

看门狗定时器 S-1951x系列

超低电流消耗

单芯片实现MCU供电、电压监测和操作监测

这是一款窗口看门狗定时器IC具有36V输入、250mA / 500mA输出，并具有复位和LDO稳压器功能。操作期间的电流消耗仅为3.0uA，有助于减少待机电流。

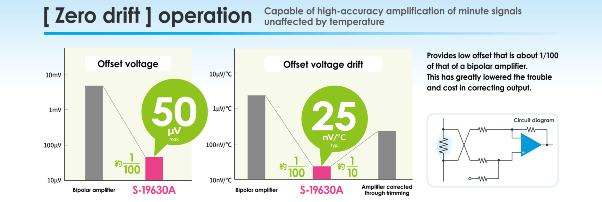

高精度运算放大器 S-19630A

低失调电压    36V操作

有助于实现高精度电流传感器

宽工作电压范围允许从5V系统到直接连接至电池的高压系统中使用此IC。低失调电压可实现高精度电流检测。输入轨到轨支持低侧和高侧电流检测。
