如何用万用表测量三相电？

三相电原理

三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。线圈在磁场中旋转时，导线切割磁力线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上互相差120度角，三个线圈仍旧在磁场中以相同速度旋转，线圈中会感应出三个频率相同的感应电动势。由于三个线圈在空间位置互相差120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。





三相电的产生

导线切割磁感线就会产生电流，所以在发电机的定子磁铁中放着三个间隔120度的同样线圈，分别称之为A相线圈、B相线圈、C相线圈，当磁性转子转动，A、B、C每相就会产生电流，由此便得到三相电，如下图1所示。

由于切割的导线长度一样，并在同一对磁极中旋转，而且旋转的速度是一样的，所以这三个线圈所感应的电动势大小也相等。又由于旋转速度相同，所以三个线圈产生电流的频率相同。不过三个线圈的相位角相差120度，得到电流相位相差120度。所以我们也可以看成是由三个频率相同而彼此相差120度的单相交流电的合并。

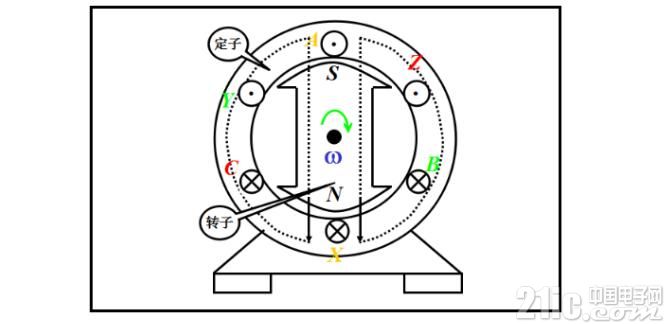

图1 三相电产生图

万用表测量三相电方法及步骤

工具/原料：

1、指针式万用表

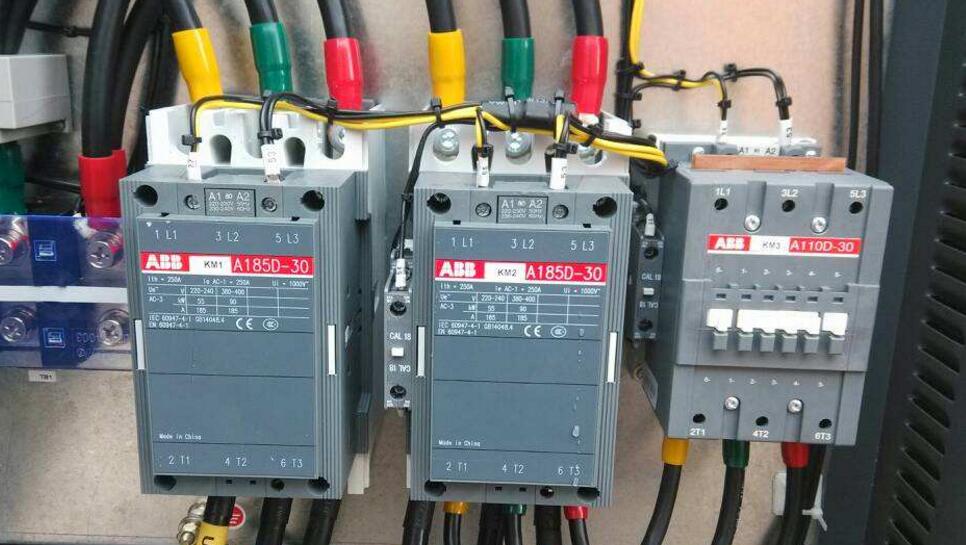

2、有三根线的交流接触器

方法/步骤：

1、我们知道家用220V交流电很危险，只要不直接接触线头是没有危险的。同样380V的工业电直接接触也是很危险的。它的50HZ的频率和380V的高电压对人体危害更大。所以必须知道它的特性和使用要点。重要的一点就是任何时候都不要徒手接触任何线头和金属部位。因为380V的电源的3根线都是火线，接触到任何一根都可以和大地构成220V的危险触电电压。所以特别注意安全用电。首先还是确认万用表表笔接触良好，并把万用表量程开关扳到交流档位置。

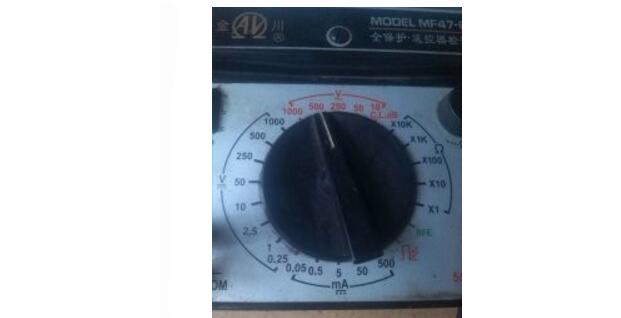

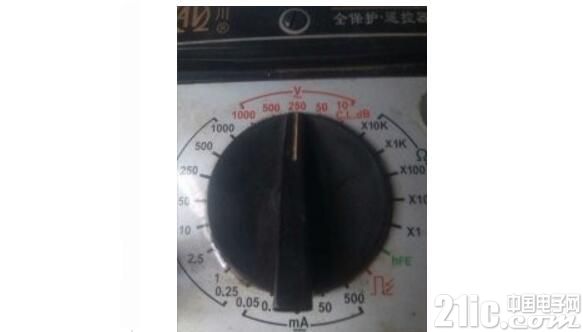

2、首先还是确认万用表表笔接触良好，并把万用表量程开关扳到交流档位置。根据万用表的使用原则从高档到低档的原则，待测电源1KV估计没有，就选500V档。

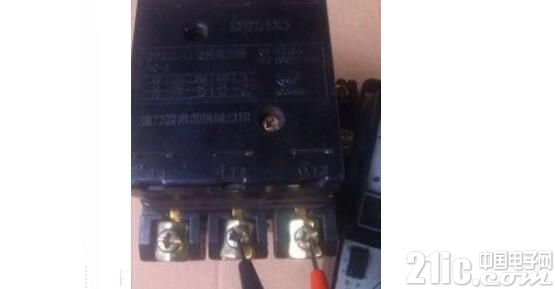

3、为了操作的安全，人可以站在干木板或者木凳上。这样人体和大地是绝缘的，假如你在木楼上，接触到一根火线是没有危险的，但是这时你是这根线的延长线，不能和任何其他东西，线还有大地接触的。如果接触就构成一个回路，那就是危险的。现在把万用表靠近电源，即接触器。万用表的两只表笔接触在接触器的2个金属部位，不分红黑表笔，也不分U，V，W。两线就好。

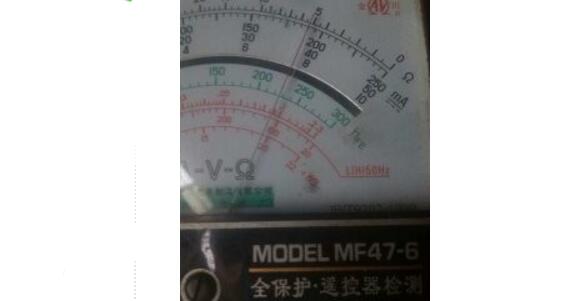

4、这时就可以从万用表的面板上看到指针向右偏转，到达在一个位置就不动了。这个值就是这两线之间的电压值。读数是这样看的，万用表的面板上的第二条弧线左端有V这个标志，说明就是电压，电压有交流和直流之分，即波线和直线。我们测的是交流电。数值就在这条弧线上。由于我们用的是500档，刻度上是10，50，250，是以5倍来计算各档的。我们的500比50多了10倍，刚好就可以看50这条刻度线，刚好在38这个数值，所以也再多10倍就是380V。其他档位也是这样，你就能看懂和读出数值。





5、接着一根表笔不变位置，另一根笔接第三线。也可以是UV，UW，VW。





6、测量的结果都是380V。这种三相电的特点是，每两线之间都是380的相电压，也是380V的线电压。这就是三相三线制供电模式。还有一种是三相四线制，它有一根零线，它们的关系是相电压还是380V，和零线之间是220V。





7、这样就学会了怎样在万用表上读数值，也知道了三相电的一些特点。
