手把手图文详细讲110语音配线架的线缆打法

来源:弱电干货发布时间:2022-06-23307浏览

110语音配线架是机房工程中常用的语音配线工具，下面我们就来看下110配线架是如何安装的，以安装25对大对数为例。

110语音配线架

（1）将配线架固定到机柜合适位置；

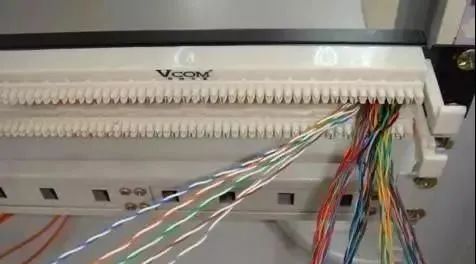

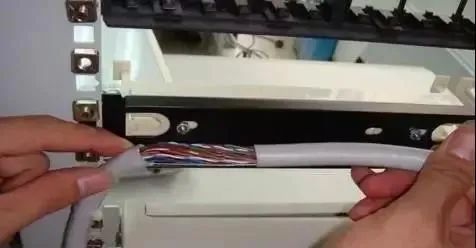

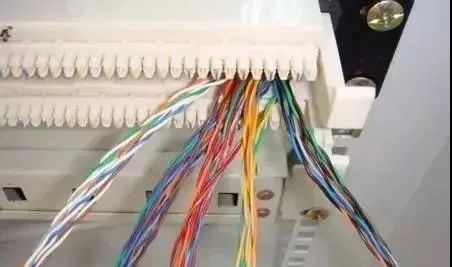

（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去（如图1所示），使用绑扎带固定好电缆，将电缆穿过110语音配线架一侧的进线孔，摆放至配线架打线处（如图2所示）；

图1

图2

（3）25对线缆进行线序排线，首先进行主色分配（如图5-48所示），再按配色分配（如5-49所示），标准物分配原则如下述：

通信电缆色谱排列：

线缆主色为：白、红、黑、黄、紫

线缆配色为：蓝、橙、绿、棕、灰

一组线缆为25对，以色带来分组，一共有25组分别为:

①（白蓝、白橙、白绿、白棕、白灰）

②（红蓝、红橙、红绿、红棕、红灰）

③（黑蓝、黑橙、黑绿、黑棕、黑灰）

④（黄蓝、黄橙、黄绿、黄棕、黄灰）

⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）

1－25对线为第一小组，用白蓝相间的色带缠绕。

26－50对线为第二小组，用白橙相间的色带缠绕。

51－75对线为第三小组，用白绿相间的色带缠绕。

76－100对线为第四小组，用白棕相间的色带缠绕。

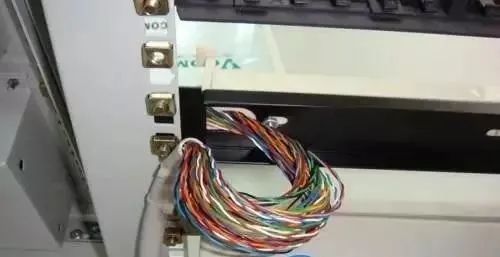

此100对线为1大组用白兰相间的色带把4小组缠绕在一起，200对、300对、400对。。。。。。。。2400对以此类推，分组后效果如图3与图4。

图3

图4

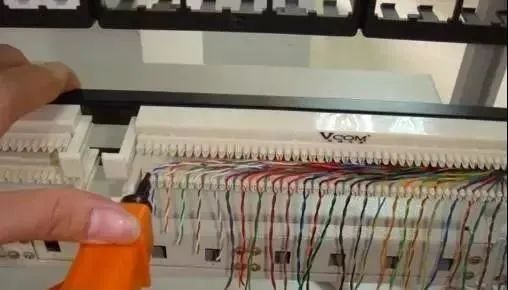

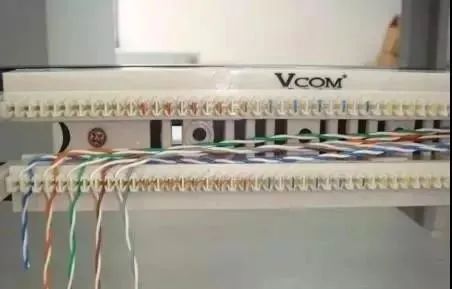

（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内（如图5所示），然后使用110打线工具固定线对连接，同时将伸出槽位外多余的导线截断。注意：刀要与配线架垂直，刀口向外，如图6所示。

图5

图6

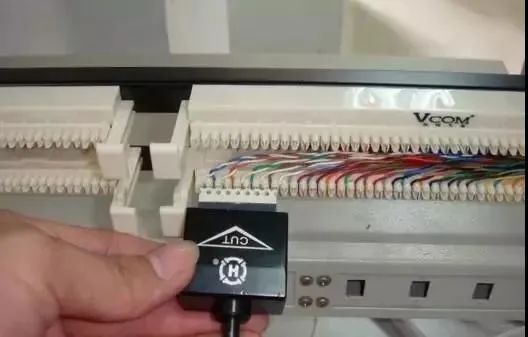

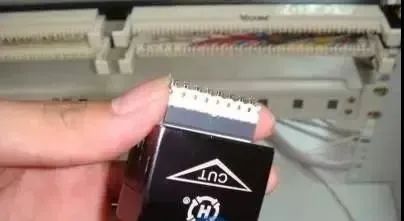

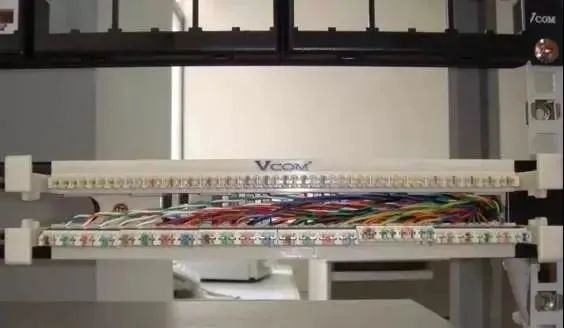

（5）然后准备5对打线工具和110连接块（如图7所示），接连接块放入5对打线工具中（如图8所示），把连接块垂直压入槽内（如图9所示），并贴上编号标签，注意连接端子的组合是：在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图10所示。
