如何保证电源长时间工作—ZDL示波记录仪

为了保证电源长时间运行的稳定性，要对电源进行全面测试分析，测试项目将多达几十项，一定要根据测试项目，选择做合适的测试仪器，发挥仪器的最大性能，在电参数、能效、谐波测试方面用功率分析仪，在隔离测试、多通道同步分析、耐久测试、异常捕获方面用示波记录仪。

ZDL6000示波记录仪标配8个板卡卡槽，各输入通道之间相互绝缘隔离，为电源用户可省下大量高压差分探头，可以提供电压、电流、温度…等多种输入板卡，通道最多可达128CH，为客户观测波形时序，查找异常信号提供最佳解决方案。

示波记录仪—驱动时序测试

一般测试驱动时序的方法是用示波器加差分探头，测试MOS的Vgs和Vds，使用电流探头测试电感电流，可观察到对应的驱动信号质量和电感电流工作模式，若是用示波记录仪进行测试，则不需要差分探头，测试更加准确，并且更加方便，如图8所示。

图8 驱动时序测试

示波记录仪—异常捕获与耐久测试

异常捕获：电源产品在长时间运行时，不知道会出现什么问题，示波器无法设置触发条件，不容易捕捉到异常，而使用示波记录仪记录波形后可进行回看，有效捕获异常波形;

耐久测试：电源产品需要频繁on/off实验，几千次可能只有一次故障，所以需求记录仪长时间记录下来分析产品的稳定能。

图9 多路同步耐久测试

元件温升测试

设备中关键部位的温度异常会导致设备性能下降甚至损坏。因此温升测试是产品研发过程中必不可少的一项。使用ZDL6000可以灵活组合电压采集卡、16通道卡、温度采集卡等多种板卡同步测量。例如在温升测试中就可以装配100M卡与温度卡，同步测试器件工作电压、电流以及关键部位的温升情况。

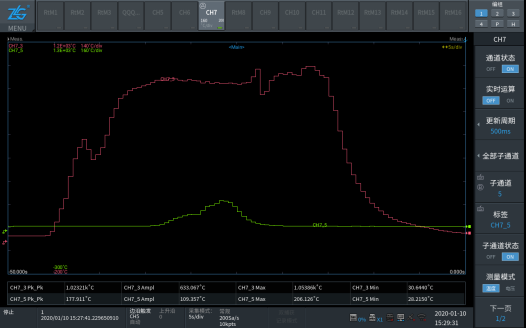

图10元件温升测试
