低功耗音频双编码解码器CJC8988替代WM8988

　　大部分的数字讯号阶段的处理已经被整合到中央处理芯片或芯片组中，而模拟阶段的声音处理；则大多由音效codec芯片所负责；codec芯片肩负着采样编译码工作，所以codec芯片的处理能力和讯噪比对最终的声音输出质量有很大的影响。

　　Codec芯片CJC8988是一颗超低功耗的双路ADC和DAC的音频编码器，有2个耳机放大器或立体声输入输出接口的 AD/DA转换器。专门为低功耗、便携式设备设计开发的。具备静音功能和可编程音量调节。

　　芯片采用成熟的0.18μ CMOS工艺，工作电压1.8V，成本低廉，整个芯片所有通路工作时的总功耗为9mW，录音和回放通路的信噪比大于96db， 总谐波失真大于85dB。

　　1、支持两路立体声输入，即可支持线性输入也可支持麦克风输入，单端输入或者差分输入可选，当采用差分输入可显著提高电源抑制比取得更好的录音效果。采用带有自动增益控制的可调增益放大器能保证恒定的录音音量。

　　2、支持多路混音来应对复杂的应用环境，DAC回放和模拟混音功能保证了芯片的灵活应用。

　　3、采用去pop声的设计和上电配置顺序，可使得POP声的影响基本忽略不计。

　　4、不同的音频采样率，如96 kHz，48 kHz，44.1 kHz，直接从主时钟产生不需要外部PLL。

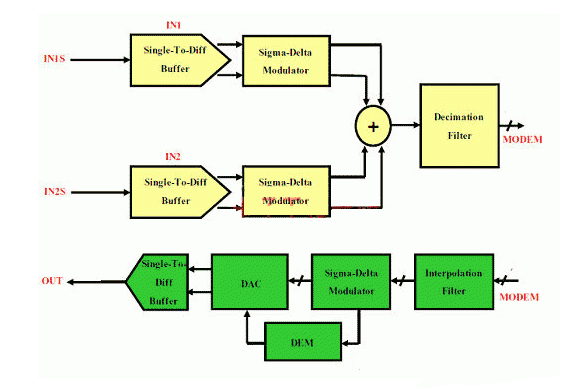

　　5、DAC采用3阶4bit DSM调制器，SC滤波器和重构滤波器来完成数模转换。

　　6、采用动态校准；classAB两级运放并要仔细的选择偏置电流，以保证在尽量低的偏置电流下避免交越失真同时保证THD谐波失真。

　　7、带有数字音频处理功能，如3D音效增强功能和频率均衡器调节功能。频率均衡器是采用几种不同的频率响应曲线来实现各种声音效果。

　　8、外部组件的要求大大降低，不需要单独的耳机放大器。先进的片上数字信号处理执行图形均衡器，三维声音增强和自动电平控制的麦克风或线路输入。

　　音频数据接口有I2S,24bit/20bit/16bit Left Right justified,DSP多种格式。特别适用于对低功耗要求比较高的应用领域如无线耳机，便携mp3等，其中ADC的功耗1mW， DAC的功耗0.5mW， 芯片带有四路麦克风输入和四路耳机输出。

　　在音频解码领域，由工采网代理的CJC8988便是其中的佼佼者。更多关于音频解码芯片的应用技术，可联系：19168597394（微信同号）为客户提供技术支持，优惠的价格，长期现货
