干货｜手把手教你把JLink变成串口调试助手

不知道大家在单片机开发中是如何打印调试信息的，大多数应该是用串口调试打印吧，在大多数的情况下，一般在制板和写代码时都会预留串口1做为调试打印用。

但是在实际开发如果没有预留串口怎么办？其实我们的下载器是可以用来作为调试打印来用的，只是很多小伙伴不知道这个功能而已，今天就来说一下如何用调试器JLink来打印信息。

1、JLink仿真调试器

下载器五花八门，但是我只用JLink，小巧方便携带。对于单片机开发者一般所用的下载器基本就是JLink和ST-Link。这两者功能差不多，JLink是SEEGER公司的，ST-Link是ST公司的，而且只支持ST系列的芯片。只用JLink下载器调试，原因就是这玩意体积小，只有四根线，用起来太方便了，YYDS!

J-Link OB ARM 仿真调试器2、安装JLink驱动

下载链接：https://www.segger.com/downloads/jlink/。买回来JLink驱动后，一般卖家都会提供JLink的驱动程序，驱动安装完成后就可以下载调试程序了。

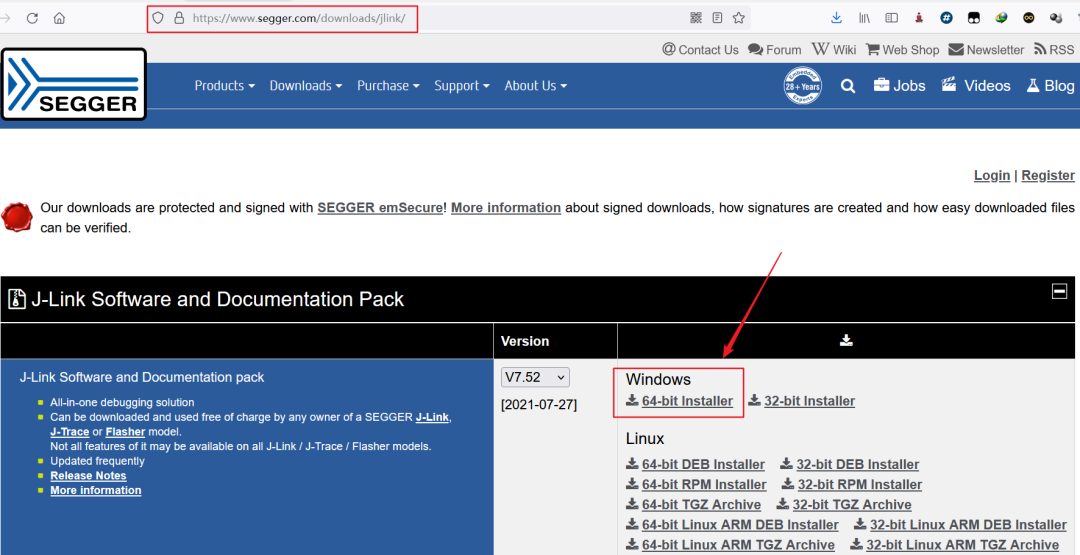

https://www.segger.com/downloads/jlink/

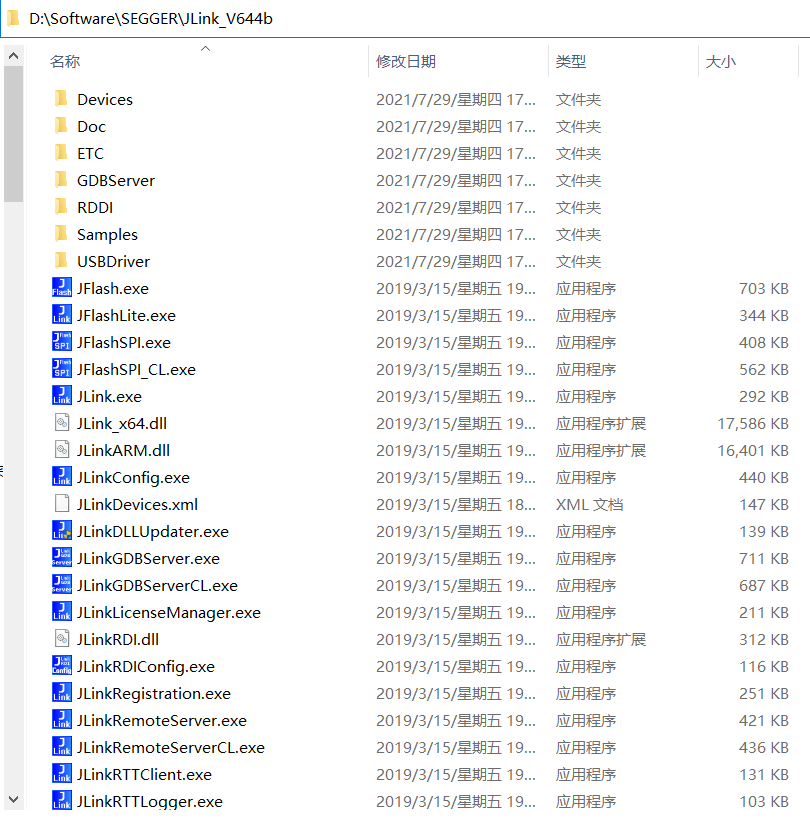

当然我们现在要使用JLink的RTT功能(实时传输Real Time Transfer，可不是RT-Thread操作系统啊)，就需要在官网下载完整的Jlink包，最新版本的是V7.52版本的，当然别的版本也可以。下载完成后直接安装可以了。安装完成后你会在你的安装目录下看到如下内容：

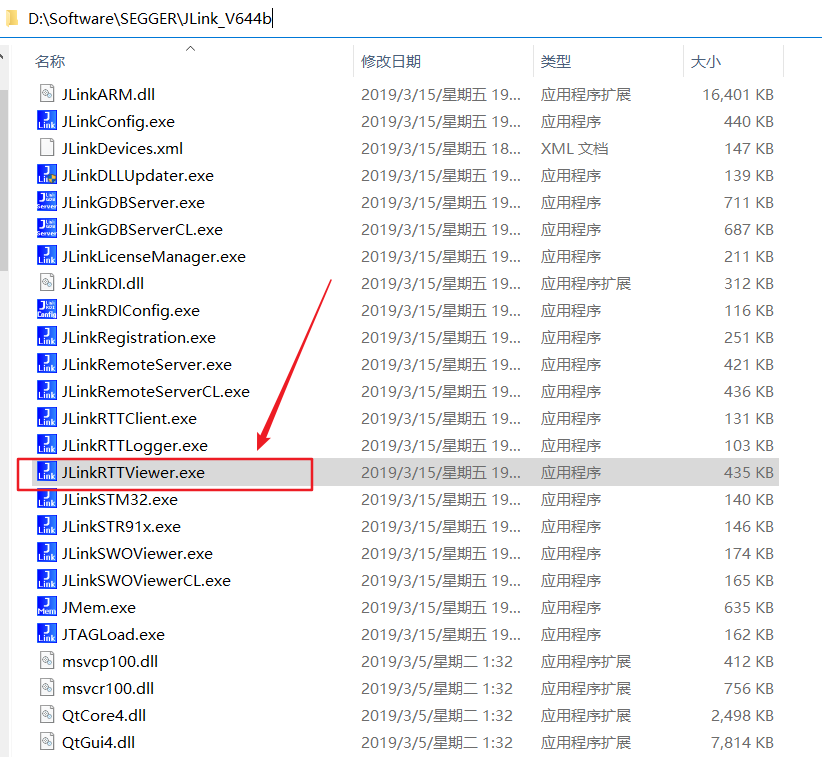

JLink安装目录3、移植RTT

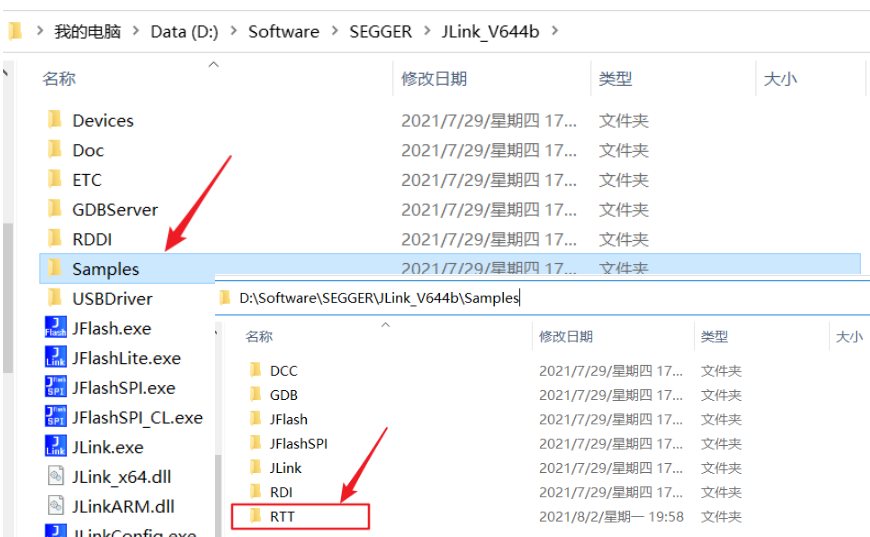

安装完成就好办了，RTT源码包就在我们刚刚安装的JLINK驱动的目录里面。我的目录是：D:\Software\SEGGER\JLink_V644b\Samples\RTT

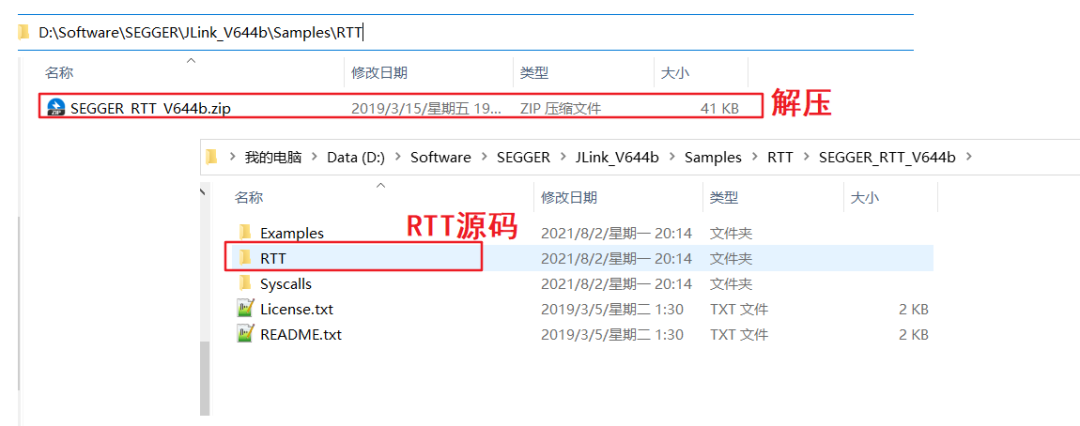

解压后具体的目录是：D:\Software\SEGGER\JLink_V644b\Samples\RTT\SEGGER_RTT_V644b\RTT

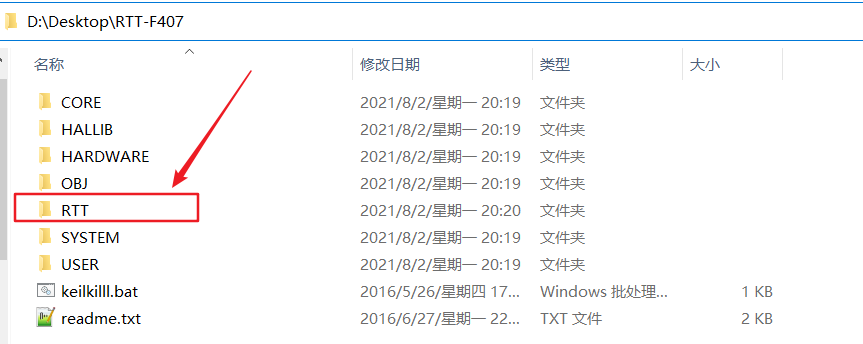

然后将这个RTT文件夹复制到我们的编写程序的工程文件夹中

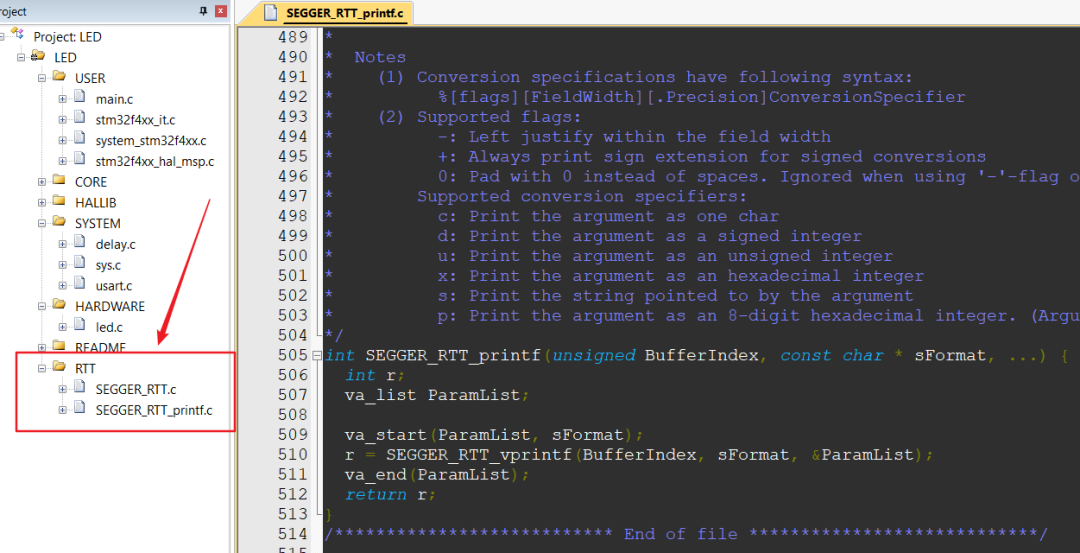

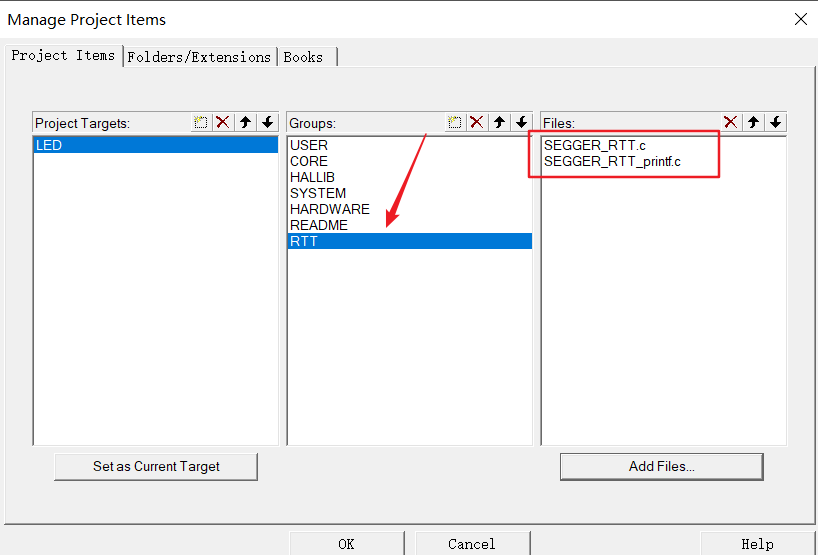

然后在项目中新建一个RTT分组，并将RTT文件夹中的两个.c文件添加进来。

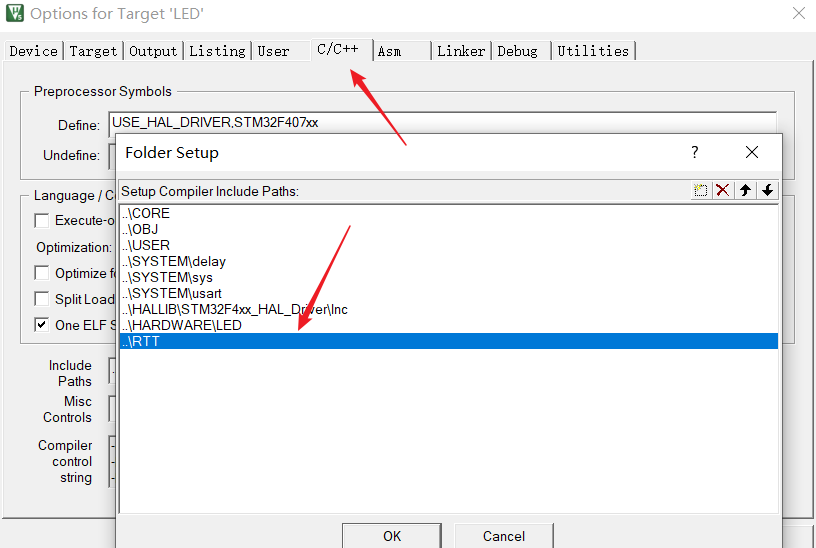

当然还要记得添加RTT的头文件路径

到这里基本就移植成功了，是不是很简单，就是把RTT的源码添加到工程中即可，完全不需要修改别的什么操作。

4、RTT打印输出

接下来就可以打印输出了。

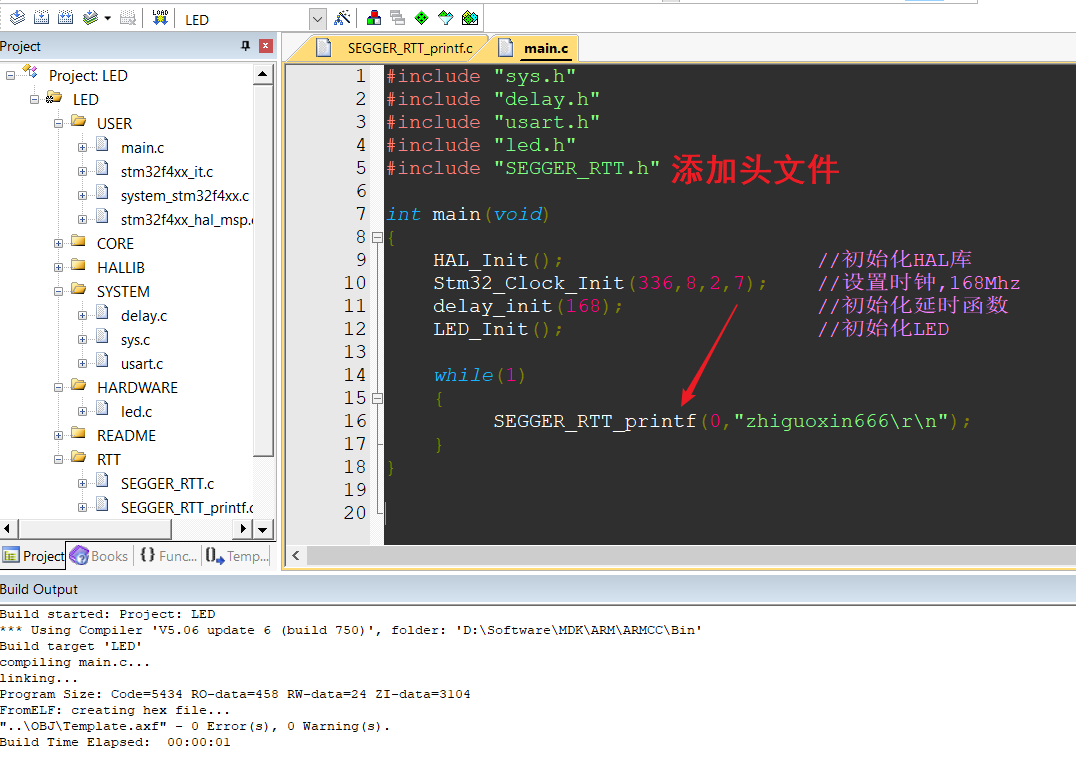

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "SEGGER_RTT.h"

int main(void)
{
    HAL_Init();                     //初始化HAL库
    Stm32_Clock_Init(336,8,2,7);   //设置时钟,168Mhz
 delay_init(168);                //初始化延时函数
 LED_Init();      //初始化LED

 while(1)
 {
         SEGGER_RTT_printf(0,"zhiguoxin666\r\n");
 }
}

编译没有错误之后连接好下载器

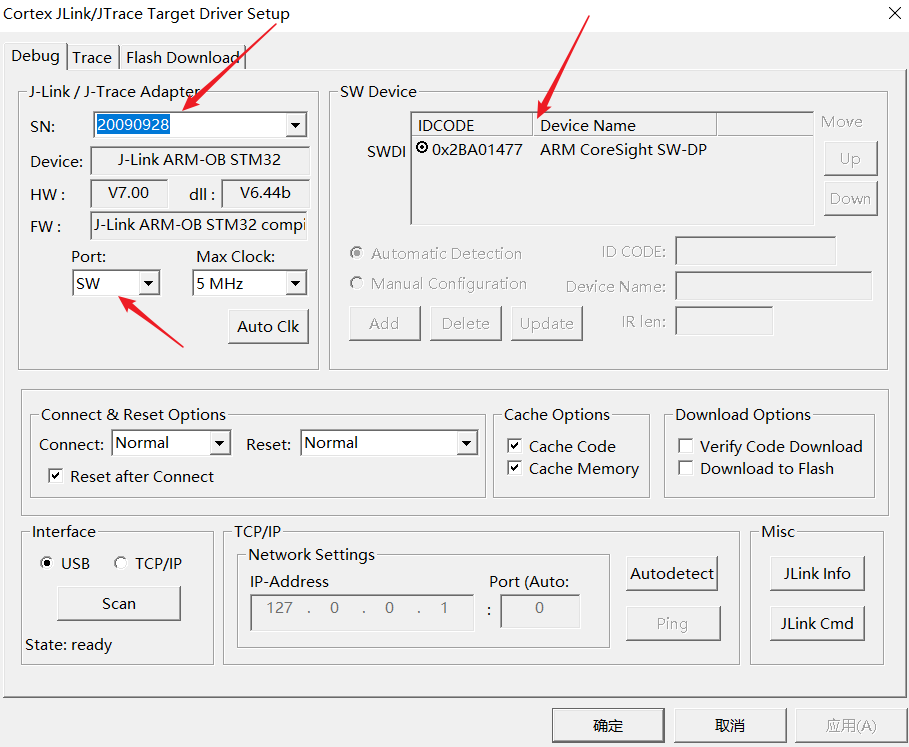

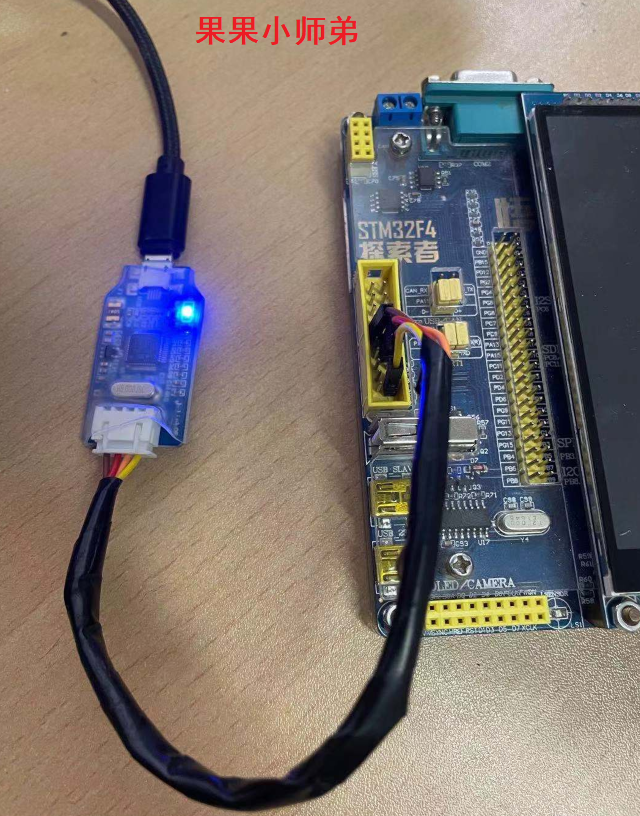

连接好硬件配置为SW模式

之后打开JLink安装目录下的JLinkRTTViewer.exe

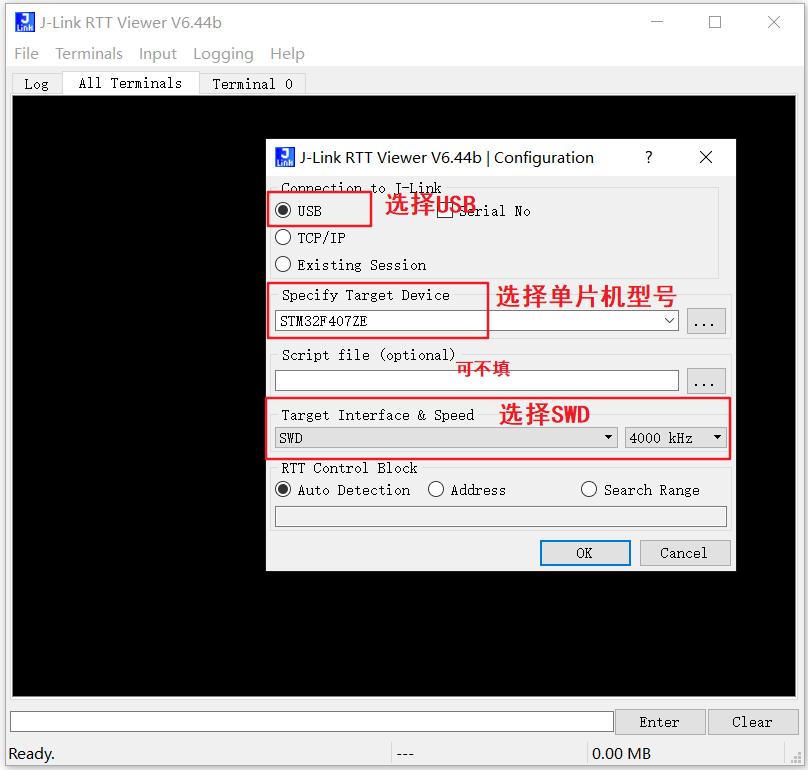

按照如下配置

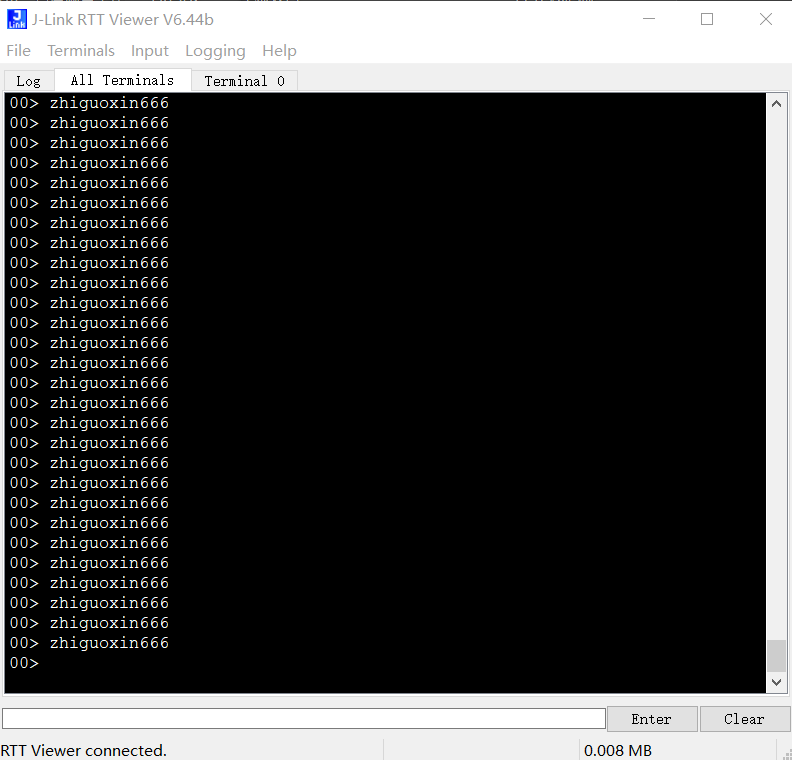

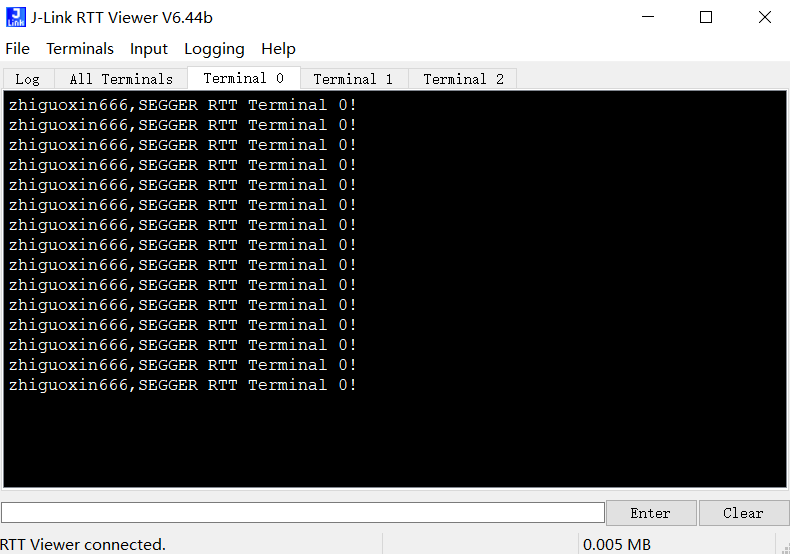

将代码下载到单片机中就可以看到已经完美的打印了。

5、RTT的使用技巧

1、RTT缓冲大小

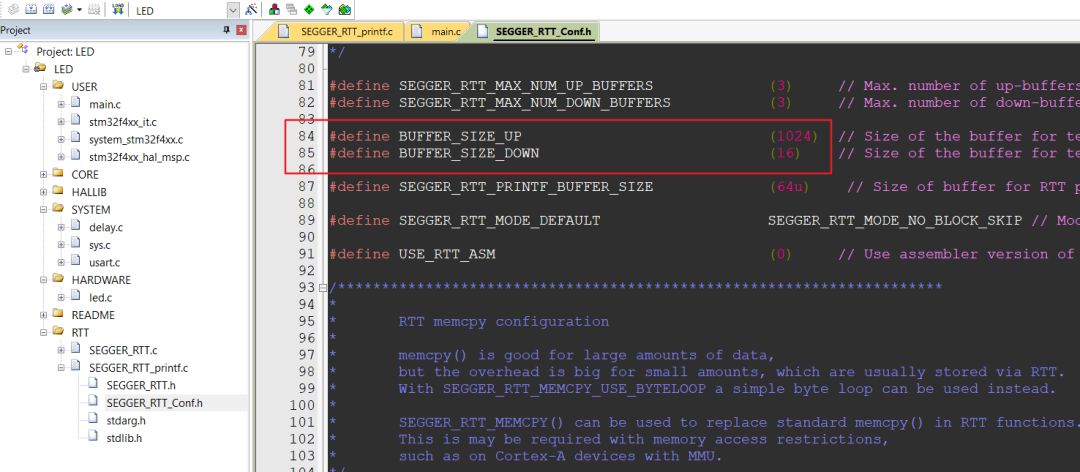

有时候我们发现我们的信息不能完全的打印出来，可能是因为缓冲不够，默认缓冲区大小事1K字节，如果不够可以改大一点。

默认1024字节

2、多虚拟端口使用

RTT支持向不同的虚拟端口中打印信息，使用方法如下。

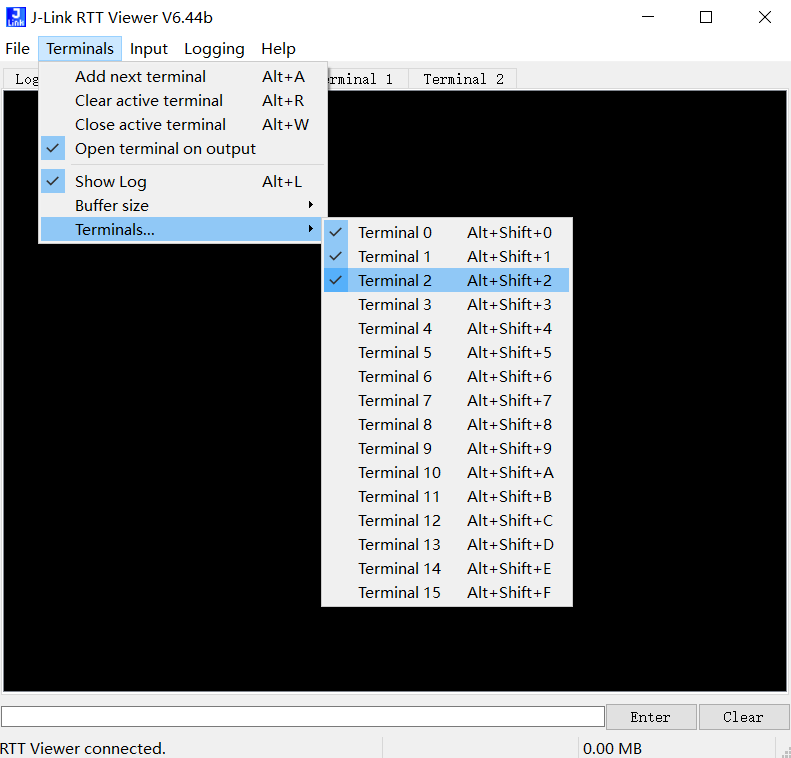

首先在RTT Viewer软件中分别打开三个虚拟端口：

编写代码

while(1)
{
 SEGGER_RTT_SetTerminal(0);
 SEGGER_RTT_printf(0,"zhiguoxin666,SEGGER RTT Terminal 0!\r\n");
 SEGGER_RTT_SetTerminal(1);
 SEGGER_RTT_printf(0,"zhiguoxin666,SEGGER RTT Terminal 1!\r\n");
 SEGGER_RTT_SetTerminal(2);
 SEGGER_RTT_printf(0,"zhiguoxin666,SEGGER RTT Terminal 2!\r\n");
 delay_ms(1000);
}

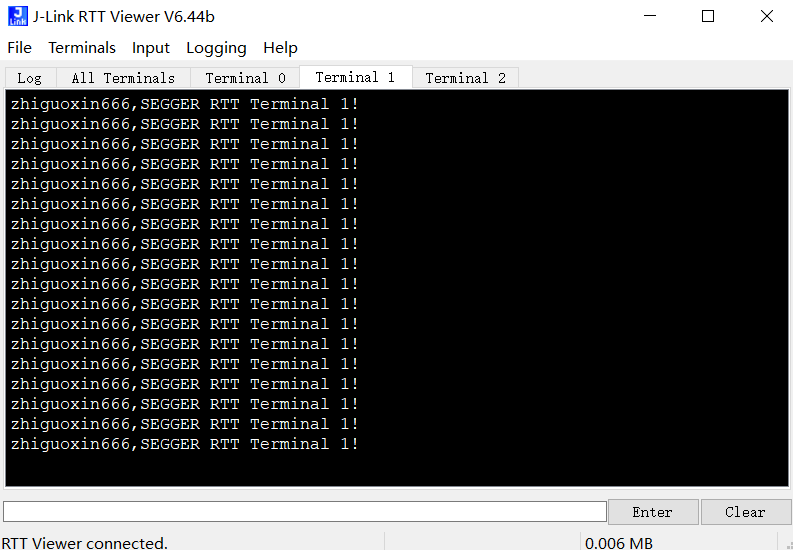

编译、链接、下载，观察现象：

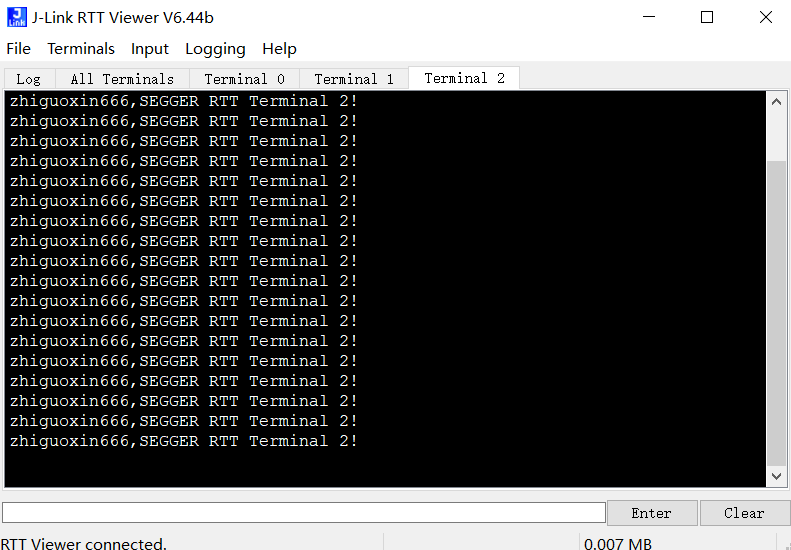

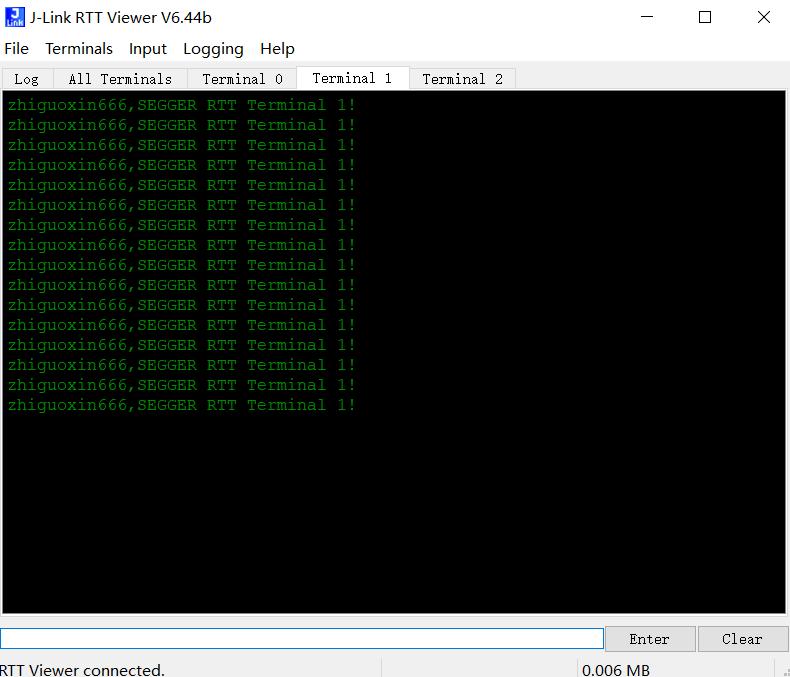

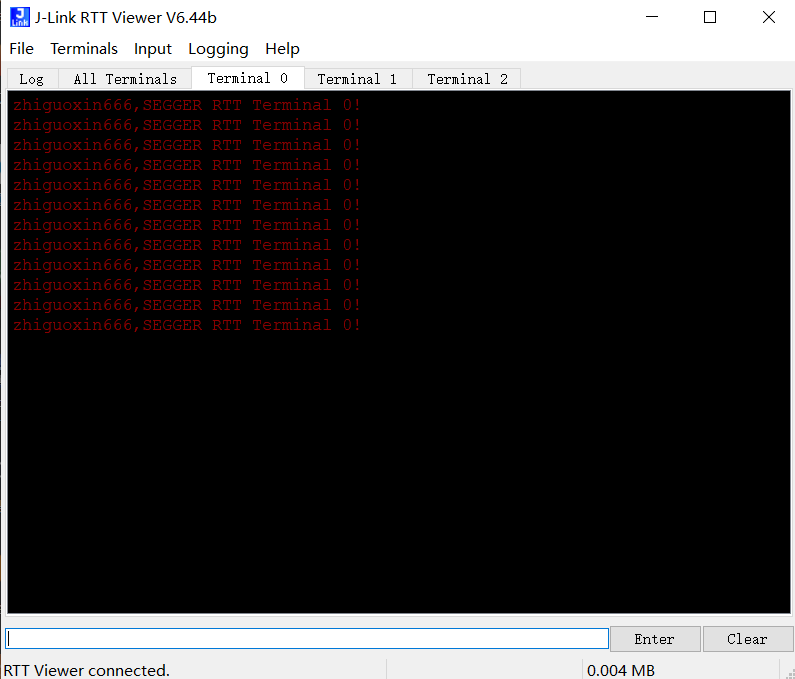

窗口0窗口1窗口2

3、修改打印字符颜色

RTT支持不同颜色的字符显示。

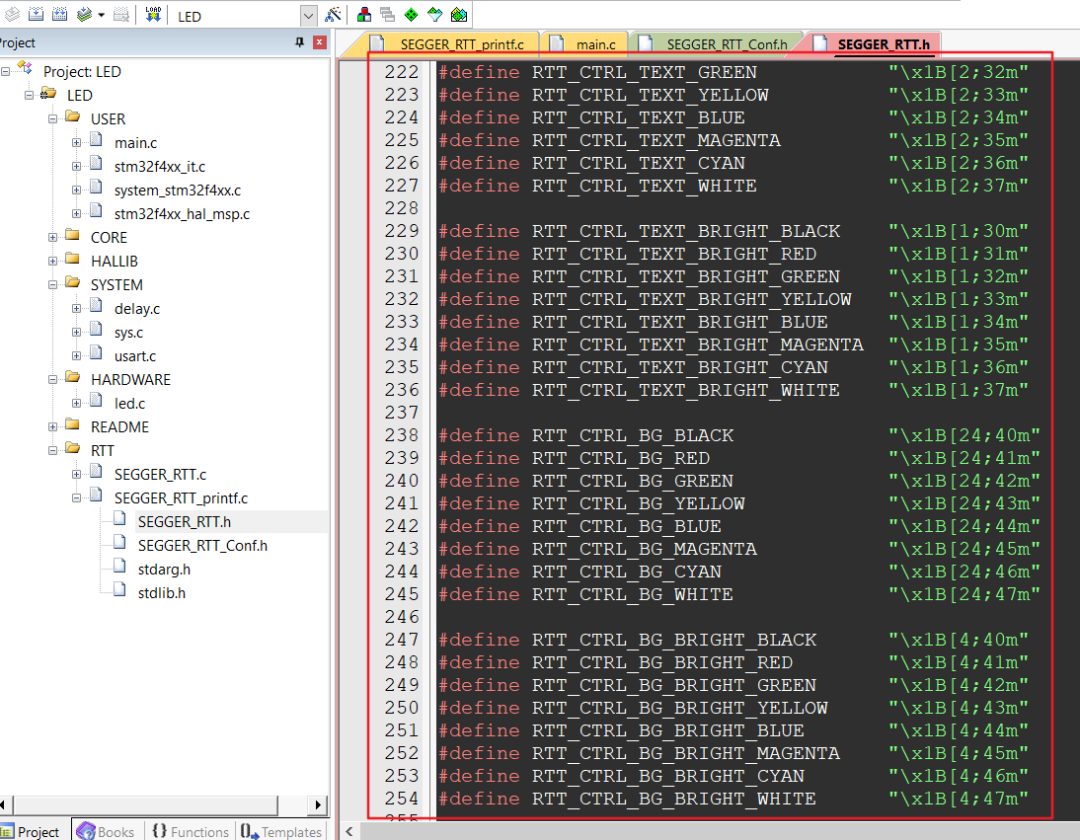

时用时在字符串前面加上对应颜色的宏定义就可以了。

while(1)
{
 SEGGER_RTT_SetTerminal(0);
 SEGGER_RTT_printf(0,RTT_CTRL_TEXT_RED"zhiguoxin666,SEGGER RTT Terminal 0!\r\n");
 SEGGER_RTT_SetTerminal(1);
 SEGGER_RTT_printf(0,RTT_CTRL_TEXT_GREEN"zhiguoxin666,SEGGER RTT Terminal 1!\r\n");
 SEGGER_RTT_SetTerminal(2);
 SEGGER_RTT_printf(0,RTT_CTRL_TEXT_BLUE"zhiguoxin666,SEGGER RTT Terminal 2!\r\n");
 delay_ms(1000);
}

编译、链接、下载，观察现象：

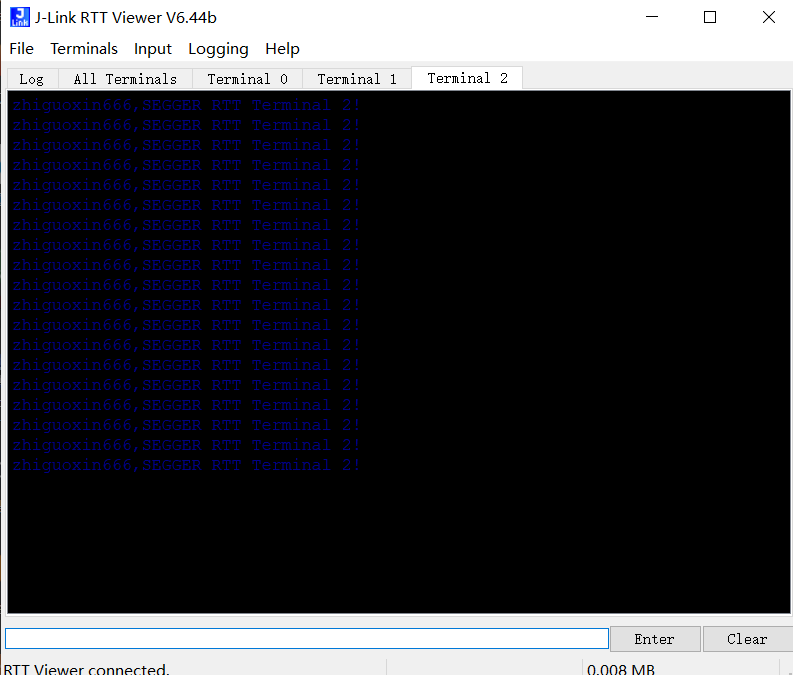

红色绿色蓝色

4、使用printf重定向

项目中使用printf的地方非常多，如果可以直接修改printf重定向到RTT组件，则会非常方便。使用的方法是直接使用RTT提供的API实现fputc。

原子的例程

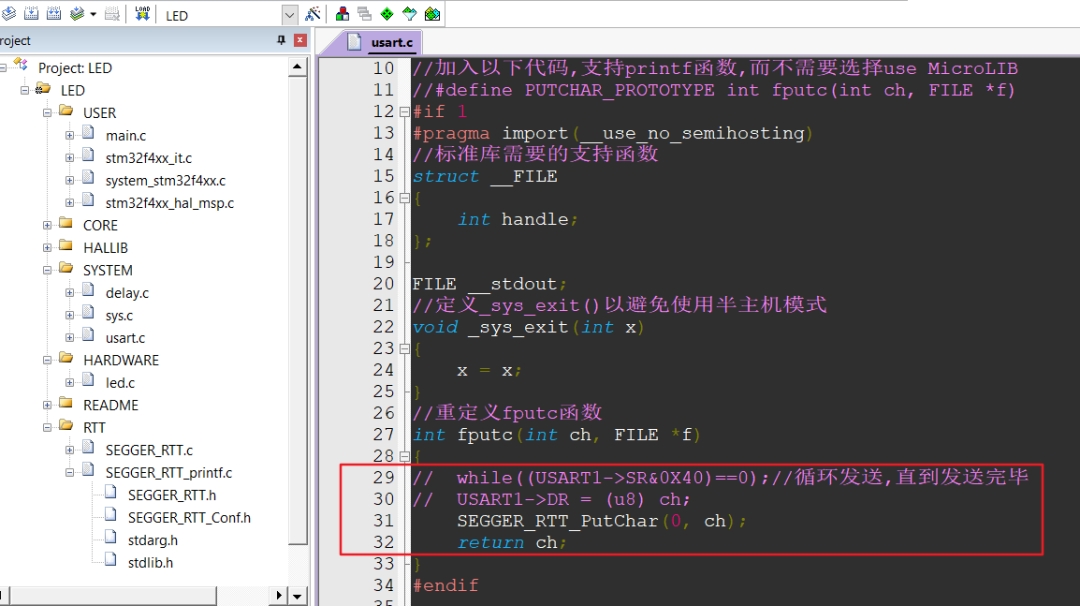

重定义fputc函数

//重定义fputc函数
int fputc(int ch, FILE *f)
{
    SEGGER_RTT_PutChar(0, ch);
 return ch;
}

替换之前的代码：

while(1)
{
 printf("zhiguoxin666 ,printf SEGGER RTT Terminal!\r\n");
 delay_ms(1000);
}

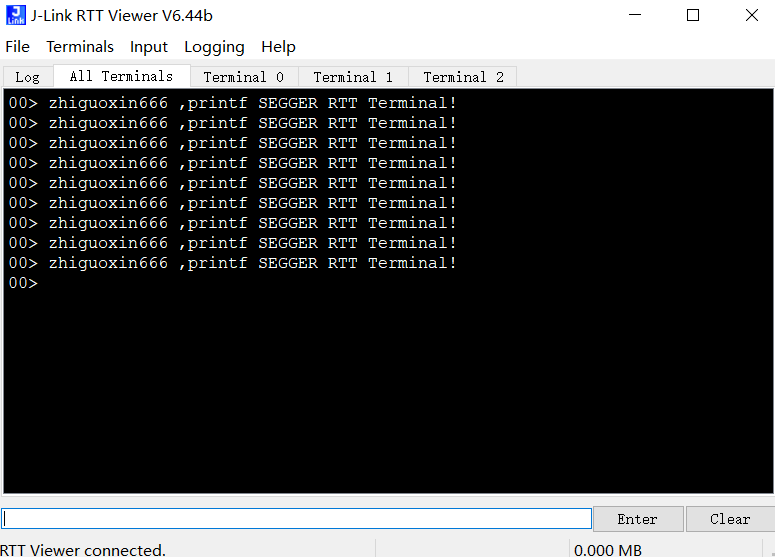

编译、链接、下载

结语：RTT和USRAT各有优点，要根据不同的情况选择，如果遇到一个显示项目没有预留串口用来调试打印信息，可以用这个的方法。当然打印调试还有很多方法，这只是其中的一种，如果你还有更好的方法，欢迎评论区留言哟~
