HDMI与DisplayPort双雄争霸，谁是视频接口的终结者？

文章来源：中兴文档
原文作者：中兴文档
我们在显示器上一般会看到支持VGA/HDMI/DisplayPort 的标识，这些标识其实是视频接口的名称。今天我们来介绍下视频接口。
视频接口的分类

视频接口的主要作用是将视频信号输出到外部设备，或者将采集的视频信号收集起来。五花八门的视频接口按照视频信号类型可以分为模拟接口和数字接口，常见视频接口的外观参见下表。

接口名称
接口外观模拟接口AV接口

BNC接口

VGA接口

S端子接口

数字接口DVI-I接口

DVI-D接口

HDMI接口

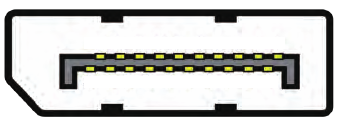

DisplayPort 接口

上面的视频接口，大家用过其中的哪几种，可以在留言区分享下。视频接口经历了从模拟视频接口到数字视频接口的过程，模拟视频接口因为数据传输速率有限，不能满足传输高清视频的需要，已经被数字视频接口替代。视频接口经过市场大浪淘沙，大部分视频接口已经被淘汰，当前在电子设备上面比较常见的是HDMI接口和DisplayPort接口。那么这两种接口，孰优孰劣，哪种会在最终的竞争中胜出，成为视频接口最终的赢家，我们不妨从两者的历史说起。

视频接口的历史

在HDMI之前在市场上比较看好的是DVI（Digital Visual Interface）接口，DVI 是由 Intel、IBM、Silicon Image、HP、Compaq、Fujitsu、NEC 等公司共同组成的数字显示工作组（Digital Display Working Group，DDWG）推出的数字显示接口标准，目的是通过规范的数字化传输来提高显示设备的画面品质。DVI接口有两种：

• DVI-D（Digital，纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。

• DVI-I（Inteface，通用接口，可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，显卡、液晶显示器、投影机曾经采用这种接口。

由于DVI接口体积大、带宽有限，2002年4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝7家公司聚在一起，成立了HDMI高清多媒体接口的组织，从2002年12月开始不断发布HDMI的标准。HDMI接口影音都能传输，而且有升级潜力，但它的问题是需要交1万美元的年费才能使用。另外一家标准化协会VESA协会不甘示弱，VESA协会，即Video Electronics Standards Association（视频电子标准协会），它是一个国际性、非牟利的标准协会，由超过280个硬件、软件、电脑、显示器及元件制造商组成。VESA协会从2006年5月开始不断发布DisplayPort （DP ）标准，免年费给大家用。

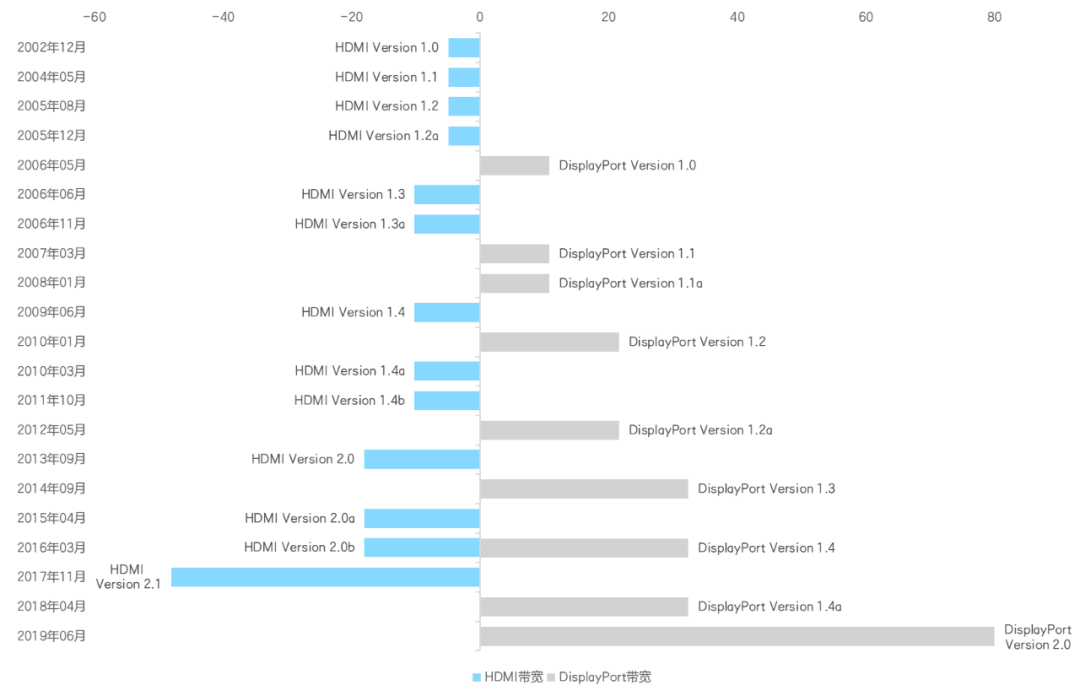

两大标准针锋相对，不断升级各自的性能指标，自此视频接口领域进入了一个双雄争霸的时代。HDMI和DisplayPort 的发展历程参见下图。

基本原理

接下来我们来看下HDMI和DisplayPort的原理。

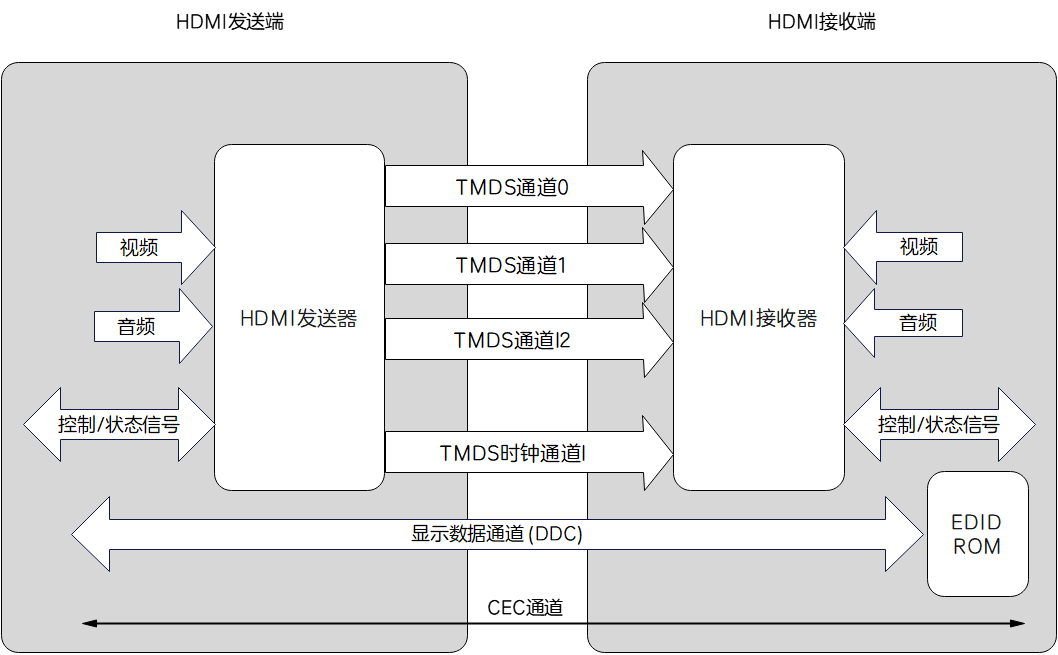

HDMIHDMI主要由发射端和接收端构成。HDMI拥有显示数据通道（DDC）、TMDS和CEC三个通信通道，如图所示。

• DDC实现在源端获得接收端的E. EDID数据结构，以了解其能采用的音频/视频格式。

• TMDS的三个数据通道都可以实现音/视频信息和辅助信息的发送和接收。

• CEC通道实现部分级别较高的用户功能，如红外线遥控等。

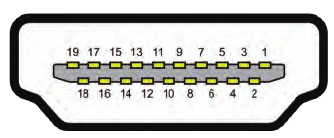

HDMI 有 A、B、C、D、E 五个类型的连接器，A类是最常见的连接器，管脚如图所示。
HDMI管脚定义参见下表。Pin No定义1TDMS Data2+2TDMS Data2 Shield3TDMS Data2-4TDMS Data1+5TDMS Data1 Shield6TDMS Data1-7TDMS Data0+8TDMS Data0 Shield9TDMS Data0-10TDMS Clock+11TDMS Clock Shield12TDMS Clock-13CEC14Reserved (N.C. on device)15SCL16SDA17DDC/CEC Ground18+5V19Hot Plug Detect
DisplayPort

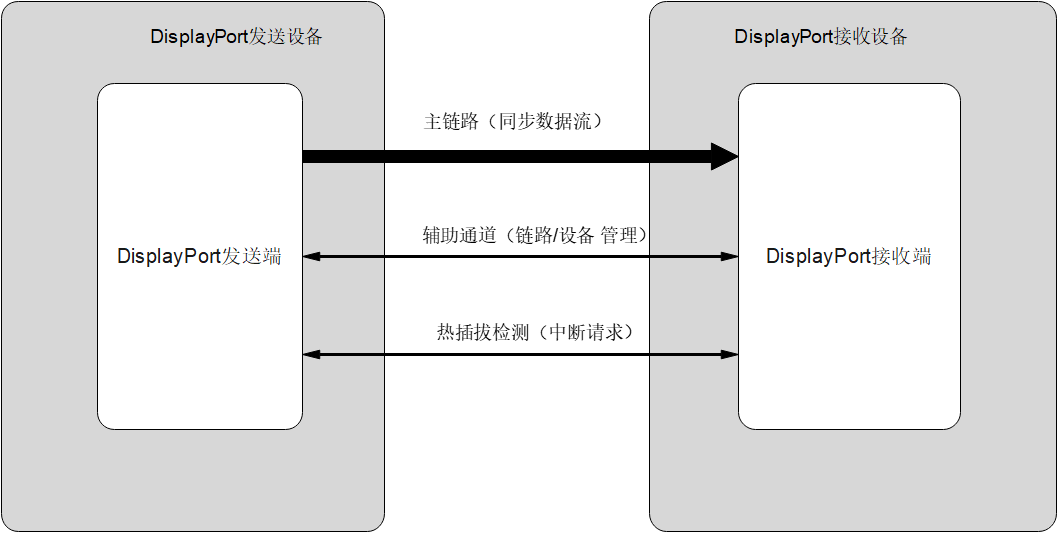

DisplayPort 的通道由主链路、辅助通道和热插拔检测信号线组成，如图所示。

• 主链路是单向、高带宽、低延迟的通道，用于传输高速数据，如无压缩视频或音频的同步数据流。

• 辅助通道是半双工双向通道，用于链路管理和设备控制。

• 热插拔检测信号线信号线被发送端设备用来检测接收端设备热插拔状态，以及接收端设备向发送端设备发送中断请求等。

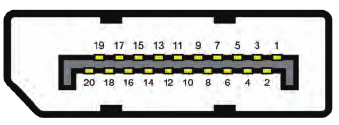

DisplayPort的管脚如图所示。

DisplayPort信号源端管脚定义参见下表。Pin No定义1ML_Lane 0 +2GND3ML_Lane 0 -4ML_Lane 1 +5GND6ML_Lane 1 -7ML_Lane 2 +8GND9ML_Lane 2 -10ML_Lane 3 +11GND12ML_Lane 3 -13CONFIG114CONFIG215AUX CH+16GND17AUX CH-18Hot Plug19Return DP Power20DP Power

对比

那么HDMI和DisplayPort有什么异同呢？HDMI和DisplayPort对比的雷达图如下图所示。

• 内容保护

  所有HDMI版本都使用高带宽数字内容保护技术（即 HDCP：High -bandwidth Digital Content Protection)来加密链路数据并提供内容保护。DisplayPort采用内容防拷贝协议AES技术，提供高达2048位的密钥长度，保护技术比HDMI更可靠。

• 带宽性能

  HDMI 2.1标准带宽达到了48 Gbps，支持单个8 K(7680 × 4320)显示器@60Hz/4:2:0/12bit。而DisplayPort 2.0带宽达到77.37 Gbps，可以支持实现16 K 60 Hz的视频输出。

• 数据控制/辅助通道

  HDMI 版本有消费电子控制（CEC）的低速控制通道，CEC通道用于在设备间传输如播放、停止、快进等命令。HDMI 版本 1.4 增加一个差分对作为音频回传通道和以太网通道。

  DisplayPort 使用辅助通道（AUX）作为设备之间的双向通信总线，比CEC的带宽要多得多。该通道在DisplayPort版本1.0和 1.1中带宽是 1 Mbps，在版本 1.2 中将其提高到 720 Mbps，使其可以支持 USB 和以太网。辅助通道可以直接作为语音、视频等低带宽数据的传输通道，也可以用于无延迟的游戏控制。

• 普及程度

  日常生活中的电子设备上面HDMI接口比DisplayPort接口更流行，HDMI接口在电视、投影仪、机顶盒上普遍使用，而DisplayPort接口在PC领域和高端显示器领域中应用比较多。

HDMI凭借先发优势，在消费级别设备占据了绝对的优势，而DisplayPort 依靠技术上的优势，在一些电脑与专业设计的领域攻城略地。HDMI和DisplayPort 两大视频接口标准，不断提高带宽和传输速率，可以预见在未来相当长的时间内会继续双雄的局面，给广大消费者带来更好的高清视频体验。
