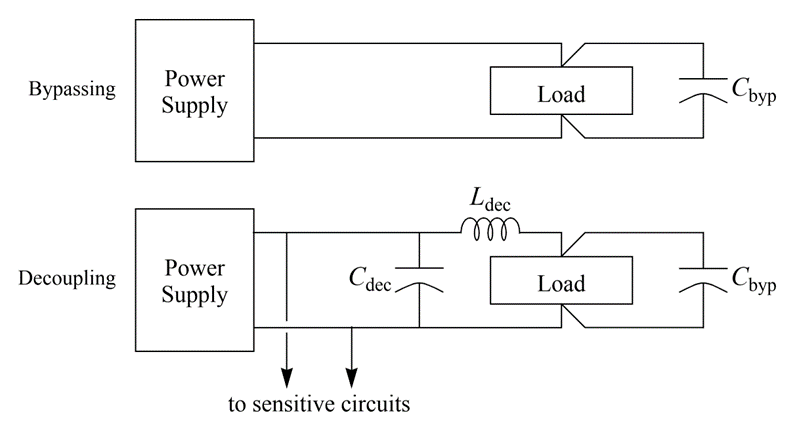

图:Bypass与Decoupling BypassBypass(旁路)是指为射频信号提供一个低阻通路(通常使用电容,如上图中的
),使射频信号沿此低阻通路流动,减少射频信号向其他高阻路径的流动。 Decoupling目的是将共用连接线上的不同电路做隔离,一般由低通网络构成。隔离的目标是不让电路间的噪声互相传播干扰。 在上图中Decoupling电路设计中,Bypass电容
和Decoupling电路
、
共同完成Decoupling,这种设计方法在射频电路实现中经常使用。 以下将对Bypass和Decoupling电路做详细讨论。

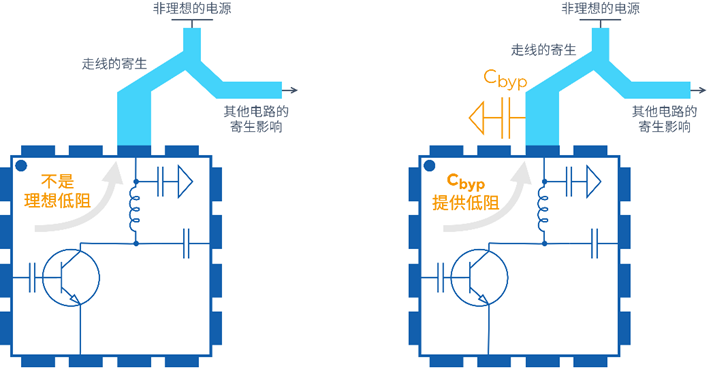

图:射频芯片应用中,需要片外Bypass电容提供低阻路径

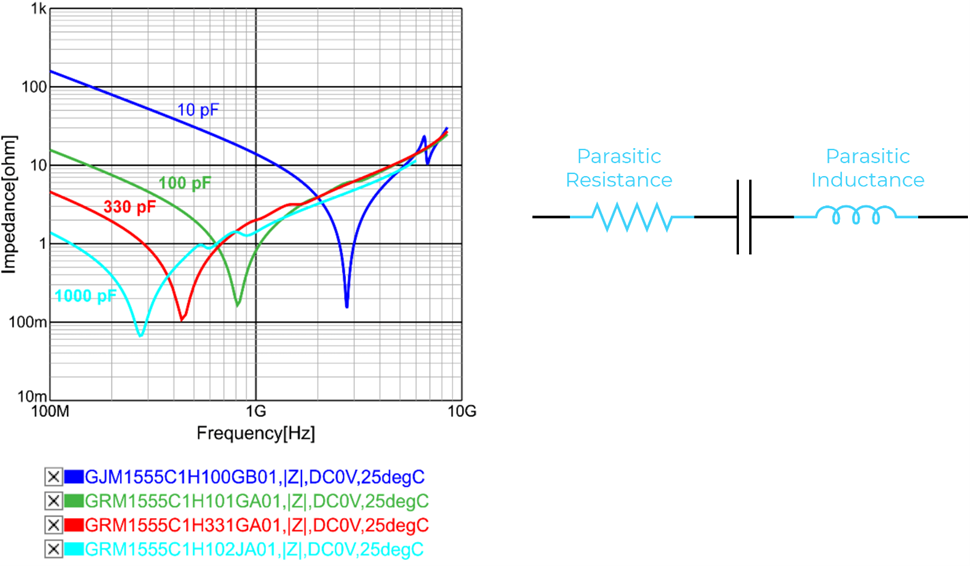

图:MLCC阻抗随频率的变化及其等效电路 为了使全频段得到较低的阻抗,需要并联多个电容,容值从小到大排列。在4G/5G PA设计和应用中,一般采用100pF、100nF及1uF的Bypass电容,分别覆盖GHz、几十MHz及十MHz以下频率。其中第一个100pF量级电容大多在芯片内部实现,100nF及1uF级别电容需要在芯片外部实现。下图为慧智微5G L-PAMiF产品S55255-12应用手册中的Vcc Bypass电容设计建议[2],片外建议就近放置100nF及1uF两颗Bypass电容。

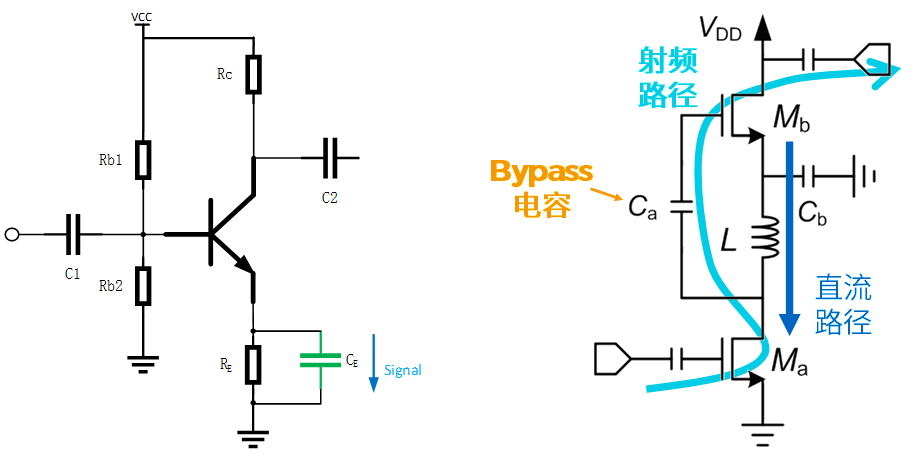

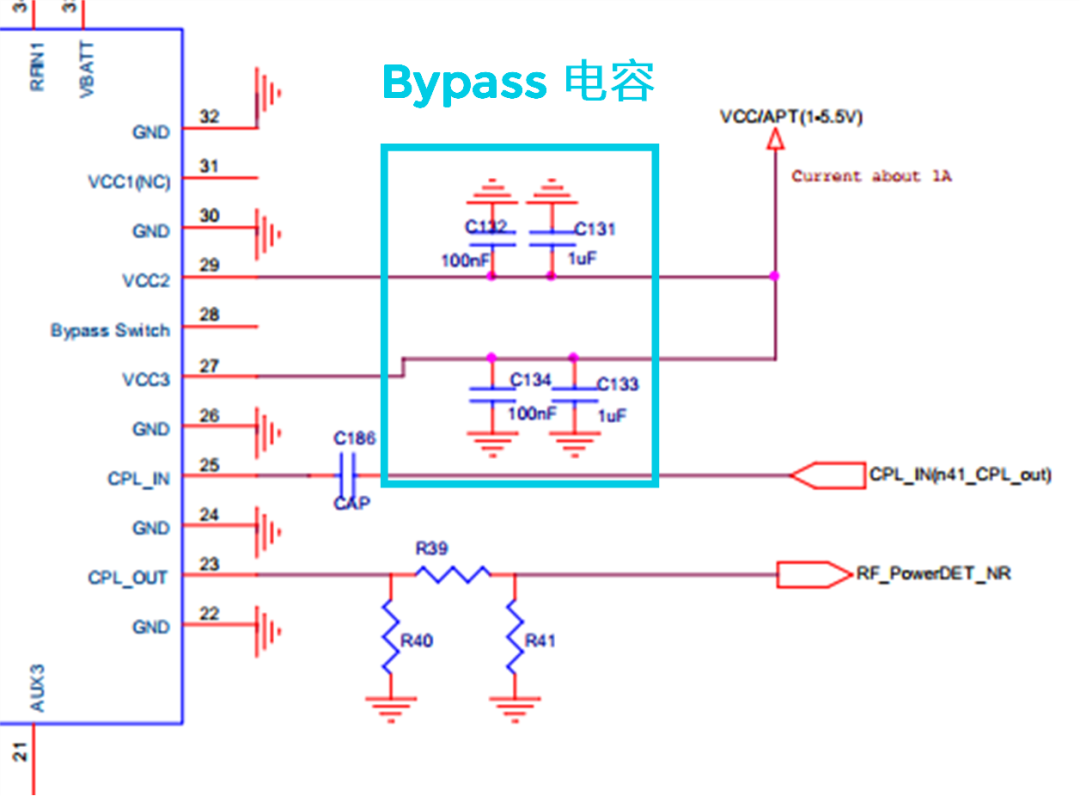

图:慧智微5G L-PAMiF S55255-12产品Bypass电容应用建议 除了在电源提供低阻路径外,Bypass电容还可以在其他射频通路提供低阻路径。例如下图分别为在发射极提供射频旁路路径,减少发射极负反馈电阻
对射频增益的影响;以及利用电容Bypass特性,将直流路径与射频路径分开,在一路直流供电的Casecode连接叠管中,实现两级共源放大器[3]。

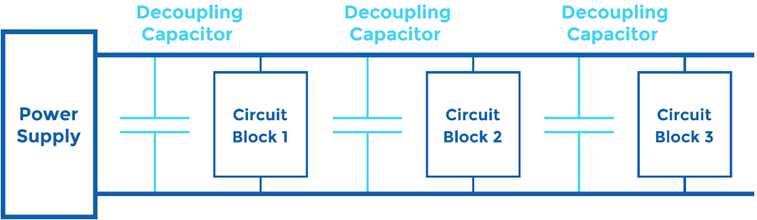

图:Decoupling电路在系统中的位置 典型的电源/射频Decoupling电路[4]如下图所示。在电路中,串联通路上采用了串联电感使串联通路在高频时表现出高阻,这可以帮助Bypass电容发挥旁路特性,确保高频噪声可以充分的旁路到地。其次,电路传输特性表现为低通特性,这样流经网络时高频电流将被抑制,只有低频电流可以流过,保持了供电的稳定。

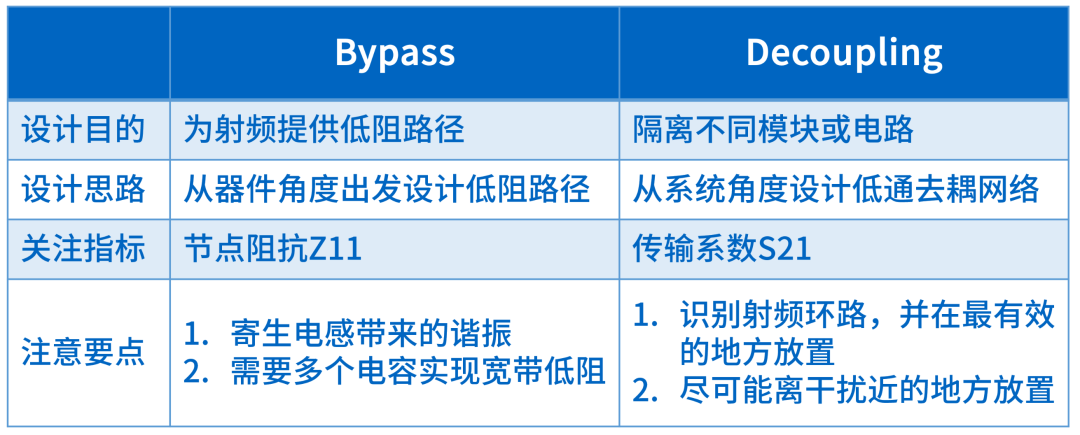

图:典型Decoupling电路中的电流路径 如果说Bypass电路提供的低阻通路是为自身电路服务,那Decoupling电路就是为整体系统设计的去耦网络,需要将整个系统联合考虑。在Decoupling电路设计中,核心是要找到耦合线路以及信号环路,并采用有效的措施切断耦合线路,最小化信号的干扰环路。 在Decoupling电路设计中,有以下要点需要注意:定位干扰源,并识别耦合环路。如果存在多个环路,则每个环路都需要做Decoupling处理。例如有些电路需要正压、负压及数字电路控制,在这些pin脚连接上都需要做去耦处理。
在Layout时,将Decoupling电路尽量靠近干扰源放置,以防止过长走线时走线上产生互感效应。例如芯片电源、数字控制端口的Decoupling电路应该靠近芯片端口就近放置。
Decoupling电路必要的时候需要加入损耗型元件,如电阻等。

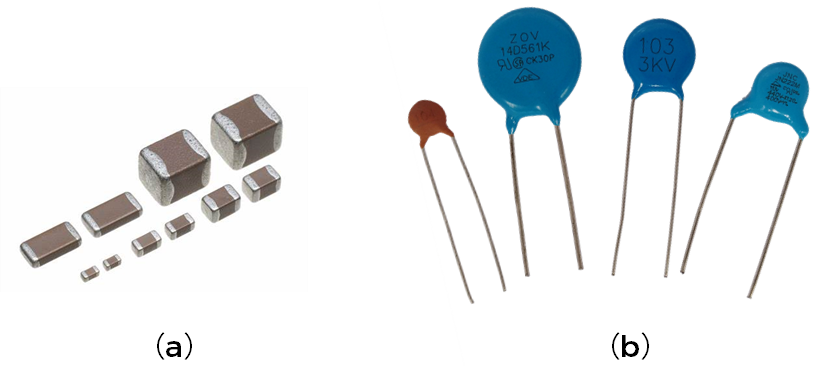

Decoupling电路中所使用的器件在关心的频率有良好的射频特性,例如Bypass电容必须在所关心的频率呈现低阻(如Bypass章节分析),串联电感要注意其谐振频率。一般Decoupling电路使用的是贴片陶瓷电容,而不用长引出脚的陶瓷电容、电解电容。如下图所示。

图:(a)适合做高频Decoupling的贴片电容;
(b)不适合做高频Decoupling的长引出脚电容

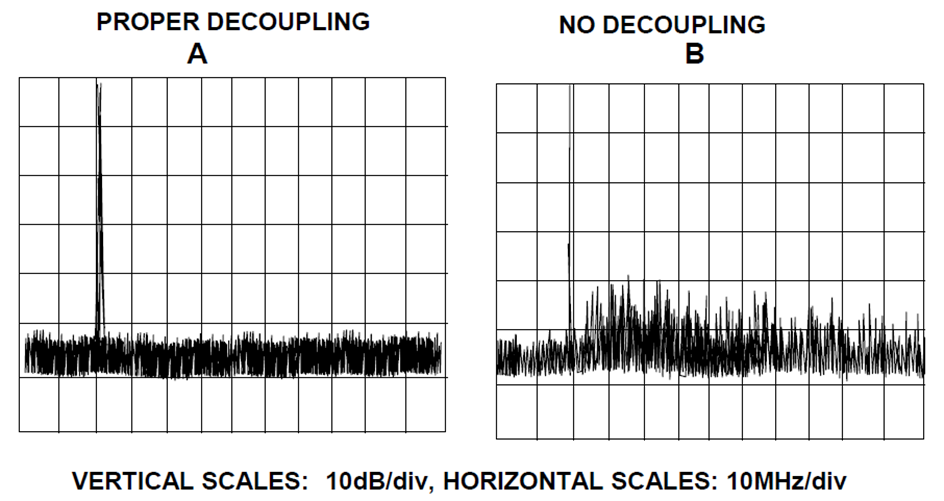

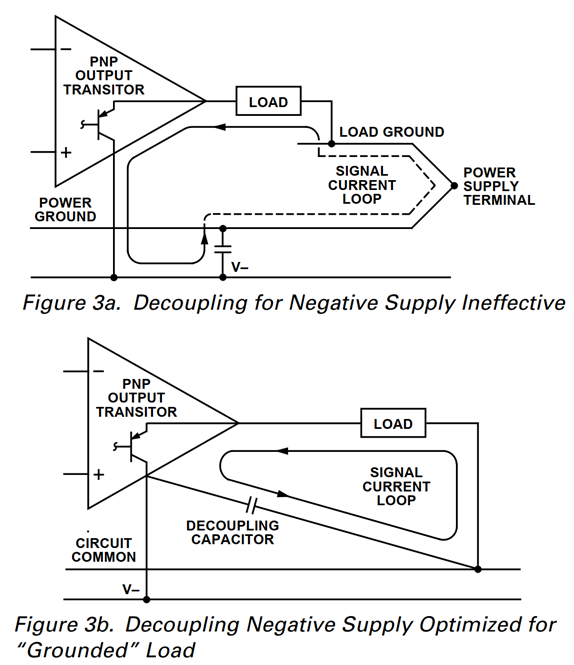

图:非有效的Decoupling及有效的Decoupling 讨论了这么多decoupling的设计,那么在实际电路中decoupling到底有什么影响呢?我们以ADI高速低噪声运放AD9631为例进行说明。下图是AD9631驱动100Ω负载时的输出频谱(输出信号20MHz,
)[6]。左图采用了合适的decoupling,频谱很干净,在2次谐波40MHz处谐波失真为-70dBc左右;右图是去掉decoupling后的频谱,可以看到明显的噪声。因此合适的decoupling电路十分重要。
