TS3A27518E-Q1是具有 1.8V 兼容控制输入的汽车类 3.3V、2:1 (SPDT)、6 通道模拟多路复用器

产品详情

描述：

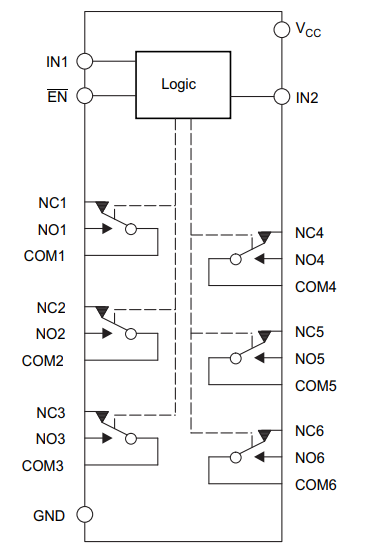

TS3A27518E-Q1 是一款 6 位 1-of-2 多路复用器-ADS830E解复用器，设计工作电压为 1.65 V 至 3.6 V。该器件可以处理数字和模拟信号，并且可以在任一方向传输高达 V +的信号。TS3A27518E-Q1 有两个控制引脚，每个引脚同时控制三个 1-of-2 多路复用器，以及一个用于将所有输出置于高阻抗模式的启用引脚。控制引脚与 1.8-V 逻辑阈值兼容，并且向后兼容 2.5-V 和 3.3-V 逻辑阈值。

TS3A27518E-Q1 允许将任何 SD、SDIO 和多媒体卡主机控制器扩展到多个卡或外设，因为 SDIO 接口由 6 位组成：CMD、CLK 和 Data[0:3] 信号。TS3A27518E-Q1 具有两个控制引脚，为用户提供了额外的灵活性，例如，能够在 LCD 电视、LCD 监视器或笔记本扩展坞等设备中多路复用两个不同的音频-视频信号。

特性：

●符合汽车应用要求

●AEC-Q100 符合以下结果：

○器件温度等级 2：–40°C 至 105°C 环境工作温度范围

○器件 HBM ESD 分类等级 H2

○器件 CDM ESD 分类等级 C3B

●1.65V 至 3.6V 单电源运行

●断电保护（断电模式下的隔离，当 V + = 0 时为 Hi-Z）

●低电容开关，21.5 pF（典型值）

●高达 240 MHz 的带宽，用于高速轨到轨信号处理

●-62dB 的串扰和关断隔离

●控制输入的 1.8V 逻辑阈值兼容性

●3.6V 容限控制输入

●ESD 性能：NC/NO 端口

○±6kV 接触放电 (IEC 61000-4-2)

●24 引脚 TSSOP（7.8 毫米 × 4.4 毫米）和 24 引脚 QFN（4 毫米 × 4 毫米）封装

应用：

●SD/SDIO 和 MMC 两端口 MUX

● PC VGA 视频多路复用器/视频系统

●音频和视频信号路由

参数：

配置：2:1 单刀双掷

通道数 (#)：6

电源电压-单(V)：1.8、2.5、3.3

协议：模拟

罗恩（典型值）（欧姆）：4.4

CON (典型值) (pF)：21.5

通态泄漏电流（最大值）（μA）：7

带宽 (MHz)：240

工作温度范围（℃）：-40 到 105，-40 到 85

特征：1.8V 兼容控制输入、先断后合、断电保护

输入/输出持续电流（最大值）（mA）：50

电源电流 (Typ) (uA)：0.001
