FPGA运算单元可支持高算力浮点

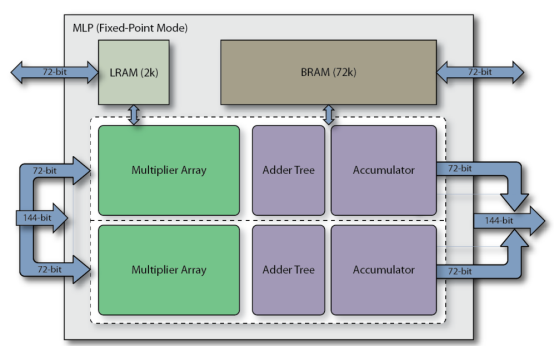

MLP全称Machine Learning Processing单元，是由一组至多32个乘法器的阵列，以及一个加法树、累加器、还有四舍五入rounding/饱和saturation/归一化normalize功能块。同时还包括2个缓存，分别是一个BRAM72k和LRAM2k，用于独立或结合乘法器使用。MLP支持定点模式和浮点模式，对应下面图1和图2。

考虑到运算能耗和准确度的折衷，目前机器学习引擎中最常使用的运算格式是FP16和INT8，而Tensor Flow支持的BF16则是通过降低精度，来获得更大数值空间。下面的表1是MLP支持的最大位宽的浮点格式，表2说明了各自的取值范围。

而且这似乎也成为未来的一种趋势。目前已经有不少研究表明，更小位宽的浮点或整型可以在保证正确率的同时，还可以减少大量的计算量。因此，为了顺应这一潮流，MLP还支持将大位宽乘法单元拆分成多个小位宽乘法，包括整数和浮点数。详见下表3。

值得注意的是，这里的bfloat16即Brain Float格式，而block float为块浮点算法，即当应用Block Float16及更低位宽块浮点格式时，指数位宽不变，小数位缩减到了16bit以内，因此浮点加法位宽变小，并且不需要使用浮点乘法单元，而是整数乘法和加法树即可，MLP的架构可以使这些格式下的算力倍增。
