BQ25172是采用 QFN 封装的 0.8A、1 至 6 节 NiMH 独立线性充电器

产品详情

描述：

BQ25172 是一款集成 800mA 线性充电器，适用于工业和医疗应用的 1 节至 6 节 NiMH 电池。该设备具有为电池充电的单个电源输出。系统负载可以与电池并联，只要平均系统负载不妨碍电池在安全定时器持续时间内完全充电。当系统负载与电池并联时，充电电流在系统和电池之间共享。

该器件仅在恒流模式下为 NiMH 电池充电，并在可编程定时器到期或电池电压超过 V OUT_OVP阈值时终止充电周期。在所有充电阶段，内部控制回路会监控 IC 结温，并在超过内部温度阈值 T REG时降低充电电流。

充电器功率级和充电电流检测功能完全集成。ATMEGA165P-16AU充电器功能具有高精度电流、充电状态显示和基于定时器的充电终止。串联电池计数、充电电流和充电定时器可通过外部电阻器进行编程。间歇充电允许 NiMH 电池在其电压低于再充电阈值时自动再充电，以缩短定时器持续时间。

特性：

●输入电压可耐受高达 30V

●低功耗的自动睡眠模式

○350nA 电池漏电流

○充电禁用时 85 μA 输入漏电流

●支持 1 至 6 节 NiMH 电池间歇充电

●外部电阻可编程操作

○VSET 将 NiMH 系列电池计数从 1s 设置为 6s

○ISET 将充电电流设置为 10 mA 至 800 mA

○TMR 将充电安全定时器持续时间设置为 4 小时至 22 小时

●高准确率

○±0.5% 充电电压精度

○±10% 充电电流精度

●充电功能

○用于监控电池温度的 NTC 热敏电阻输入

○冷热温度充电禁用

○V OUT_OVP在低温下降低

○TS 引脚用于充电功能控制

○用于状态和故障指示的开漏输出

●集成故障保护

○18V IN 过压保护

○基于 VSET 的 OUT 过压保护

○1000mA 过流保护

○125°C热调节；150°C 热关断保护

○OUT短路保护

○VSET、ISET、TMR 引脚短路/开路保护

应用：

●车队管理、资产跟踪

●气体检测仪

●电子销售点 (ePOS)

●美容和美容

●电动牙刷

●脉搏血氧仪

●血糖监测仪

●红外线温度计

参数：

串联电池数量：1、2、3、4、5、6

充电电流（最大）（A）：0.8

工作输入电压 (Max) (V)：18

细胞化学：镍氢

绝对 Vin (安全等级) (Max) ((V))：30

控制界面：独立式（RC 可设置）

特征：BAT 温度热敏电阻监控（热/冷曲线），IC 热调节

工作输入电压 (Min) (V)：3

◆BQ25172 简化原理图

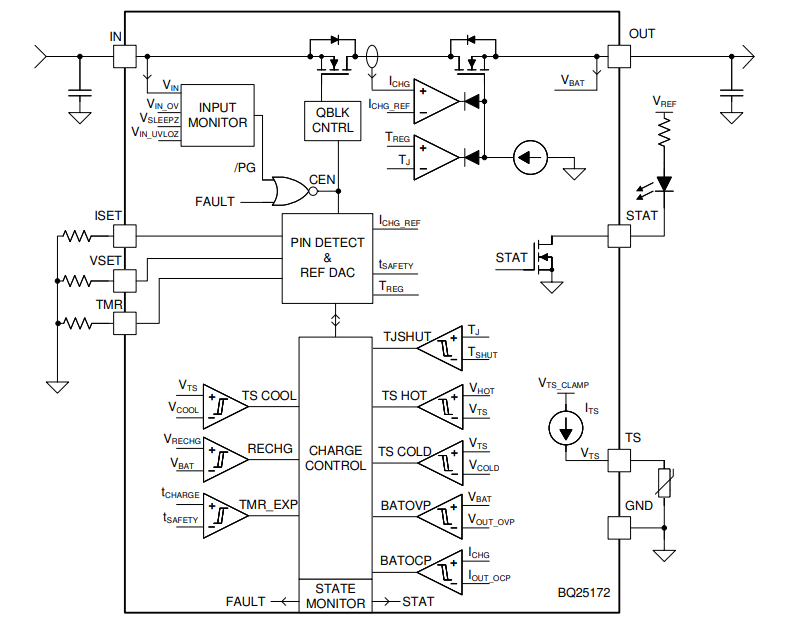

◆BQ25172 功能框图
