TPS22811是具有快速过压保护和电流监控功能的 2.7V 至 16V、10A、7mΩ 负载开关

产品详情

描述：

TPS22811x 是采用小型封装的高度集成配电解决方案。该器件允许使用最少数量的外部组件来控制和监视电源轨。

输出压摆率和浪涌电流可以使用单个外部AD5248BRM50电容器进行调整。如果输入超过可调节的过压阈值，则通过切断输出来保护负载免受输入过压的影响。该器件集成了快速跳闸响应，可在稳态期间提供针对输出严重故障的保护。

这些器件提供输出负载电流的准确模拟感测以及数字电源良好指示，以帮助进行系统监控和诊断。

这些器件采用 2mm × 2mm、10 引脚 HotRod? QFN 封装，可提高热性能并减少系统占位面积。

这些器件的特点是在 –40°C 至 +125°C 的结温范围内工作。

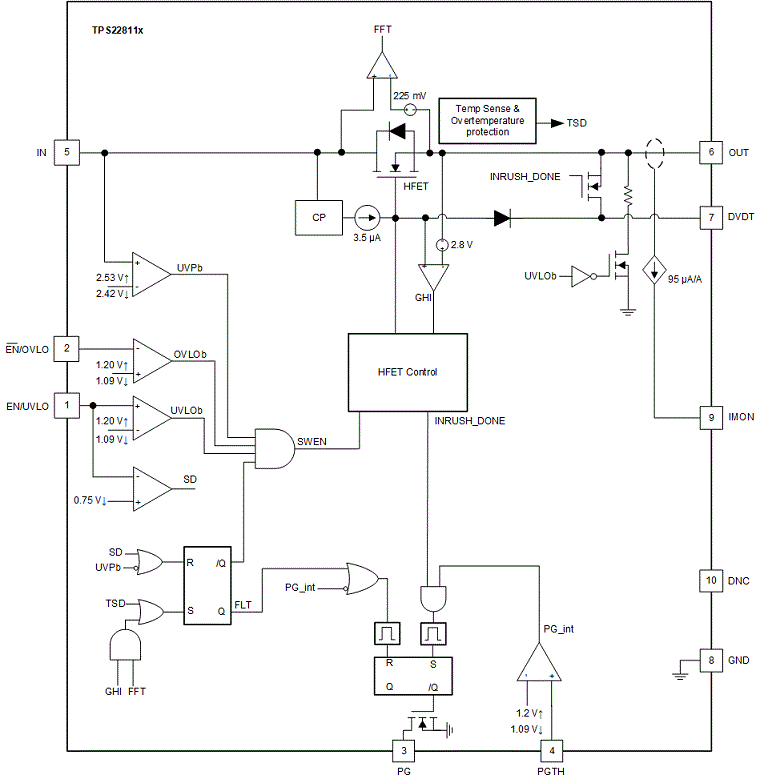

特性：

●宽工作输入电压范围：2.7 V 至 16 V

○20V 绝对最大值

●具有低导通电阻的集成 FET：R ON = 6 mΩ（典型值）

●可调输出压摆率控制 (dVdt)

●具有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入

●具有可调节欠压锁定阈值 (OVLO) 的低电平有效使能输入

●快速过压保护

○具有 1.2 μs（典型值）响应时间的可调过压锁定 (OVLO)

●模拟负载电流监控输出 (IMON)

○对于 I OUT > 2 A ，精度为 ±10 %

●短路保护的快速跳闸响应

○640ns（典型值）响应时间

○固定阈值

●过温保护

●具有可调阈值 (PGTH) 的电源良好 (PG) 指示

●快速输出放电

●小尺寸：QFN 2 mm × 2 mm，0.45-mm 间距

应用：

●光模块

●服务器/PC 主板/附加卡

●企业路由器/数据中心交换机

●工业电脑

●超高清电视

参数：

通道数 (#)：1

输入电压 (最小值) (V)：2.7

输入电压 (最大值) (V)：16

最大 (A)：10

罗恩 (Typ) (mOhm)：7

关断电流 (ISD) (Typ) (uA)：5

静态电流 (Iq) (Typ) (uA)：430

慢启动：可调上升时间

限流类型：—

特征：模拟电流监视器、电源良好信号、快速输出放电、热关断

工作温度范围（℃）：-40 到 125
