PCM1822是立体声、117dB SNR、192kHz、低功耗、硬件控制的音频模数转换器 (ADC)

产品详情

描述：

PCM1822 是一款AD22280高性能 Burr-Brown? 音频模数转换器 (ADC)，支持最多两个模拟通道的同时采样。该器件支持具有 1V RMS满量程信号的单端和差分线路和麦克风输入。该器件集成了一个锁相环 (PLL)、一个 DC 去除高通滤波器 (HPF)，并支持高达 192 kHz 的采样率。该器件支持时分复用 (TDM) 或 I 2S 音频格式，可通过硬件引脚电平进行选择。此外，PCM1822 支持音频总线接口操作的主从模式选择。这些集成的高性能特性，以及由 3.3 V 单电源供电的能力，使该器件成为远场麦克风录音应用中成本敏感、空间受限的音频系统的绝佳选择。

PCM1822 的额定温度范围为 –40°C 至 +125°C，采用 20 引脚 WQFN 封装。

特性：

●立体声高性能 ADC：

○2 通道模拟麦克风或线路输入

●ADC 线路和麦克风差分和单端输入性能：

○PCM1822 动态范围：

◆117-dB，启用动态范围增强器

◆111-dB，禁用动态范围增强器

○总谐波失真+噪声：–95 分贝

●1V RMS满量程输入

●ADC 采样率 (f S ) = 8 kHz 至 192 kHz

●硬件管脚控制配置

●线性相位或低延迟滤波器选择

●灵活的音频串行数据接口：

○主从接口选择

○32 位、2 通道 TDM

○32 位、2 通道 I 2 S

●音频时钟丢失时自动断电

●集成高性能音频 PLL

●单电源操作：3.3 V

●I/O 电源操作：3.3 V 或 1.8 V

●3.3V AVDD 电源的功耗：

○19.6 mW/通道，16 kHz 采样率

○21.3 mW/通道，48 kHz 采样率

应用：

●智能音箱

●DVD 刻录机和播放器

●AV 接收机

●视频会议系统

●IP 网络摄像机

参数：

ADC 通道数：2

模拟输入：2

数字音频接口：I2S、时分复用

控制界面：硬件

采样率（最大）（kHz）：192

ADC 信噪比 (典型值) (dB)：111

大约。价格（美元）：1ku | 1.461

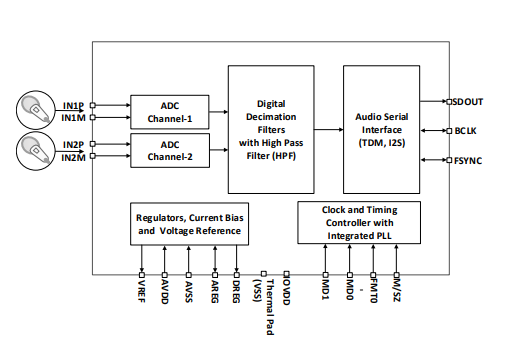

◆PCM1822 简化框图

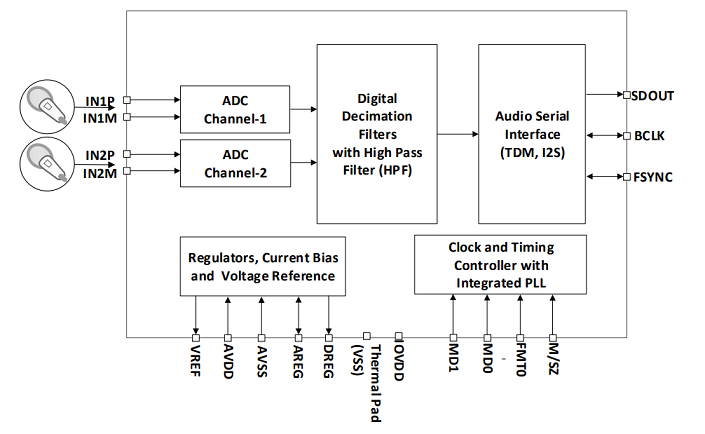

◆PCM1822 功能框图

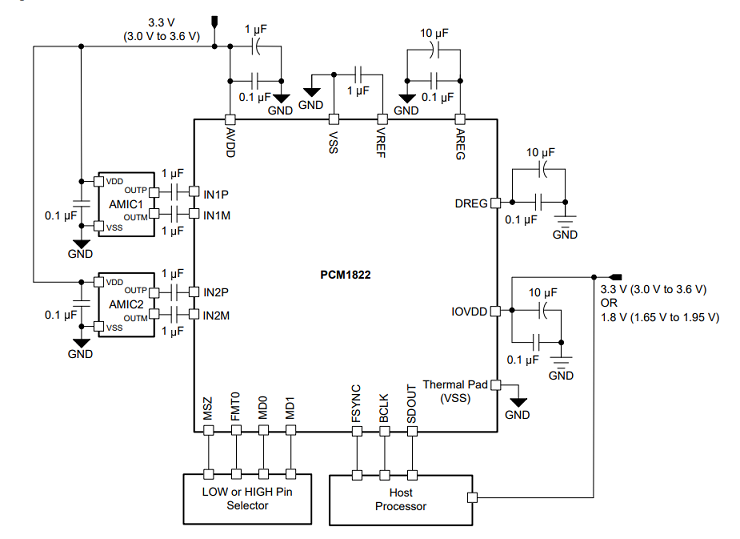

◆PCM1822 典型应用
