基础知识干货：光纤收发器的六个指示灯都代表什么？光纤收发器指示灯及故障详解

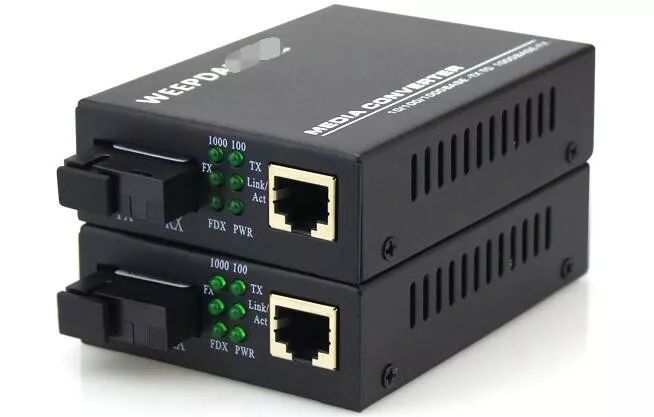

我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？我们一起来看看！

PWR：灯亮表示DC5V电源工作正常；

FDX：灯亮表示光纤以全双工方式传输数据；

FX 100：灯亮表示光纤传输速率为100Mbps；

TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；

FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；

TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

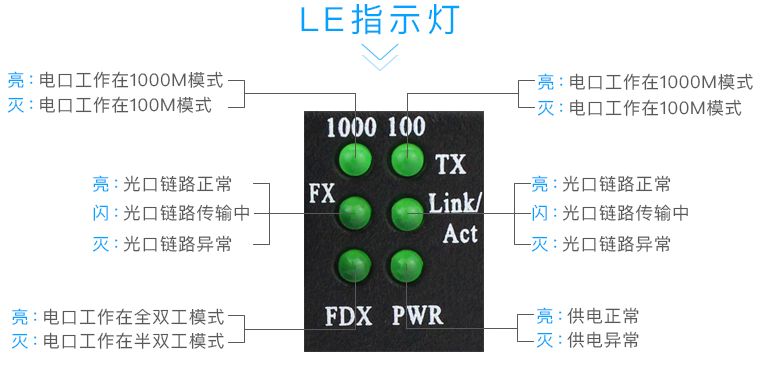

光纤收发器指标灯所标示的工作状态：

1.

2.


3.

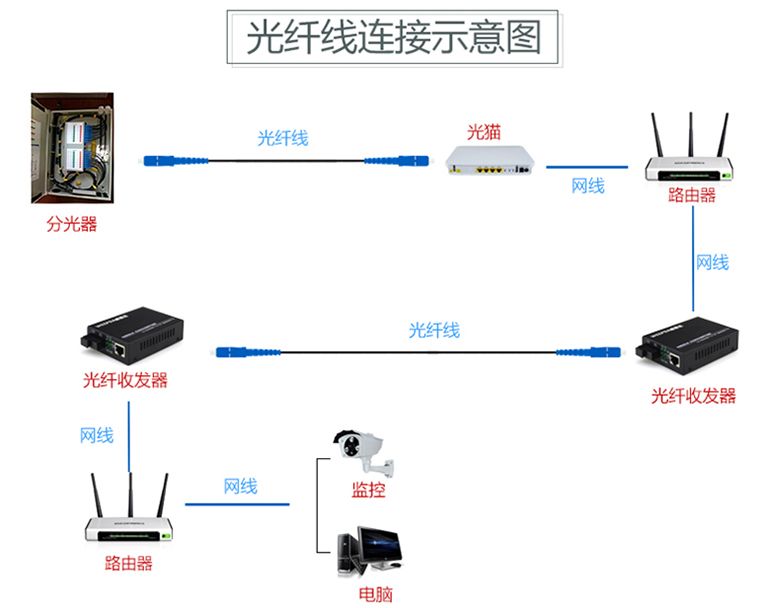

光纤纤与光纤收发器连接示意图：

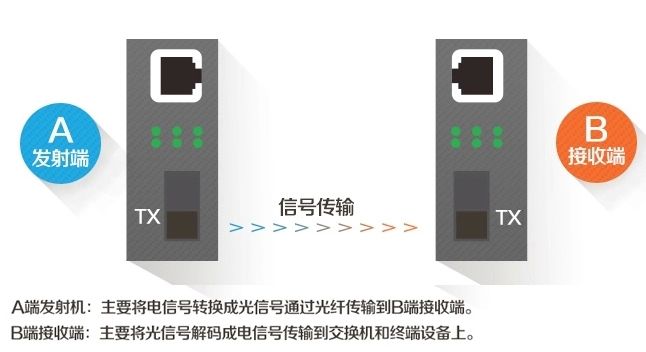

另外，光纤收发器是需要成对使用：

注意：对于单纤的收发器必须要成对使用，而且需要将发射端放在信号源，接收端放在终端设备处。

光收发器的指示灯的作用和故障判定方法

1、 首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？

• A、 如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

• B、 如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

• C、 双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

• D、 有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

• E、 有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式；DTE开关：连接交换机的连接线是交叉线方式。

2、 光缆、光纤跳线是否已断？

• A、 光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。

• B、 光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

3、 半/全双工方式是否有误？

有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

4、 用光功率计仪表检测

光纤收发器或光模块在正常情况下的发光功率：

多模2Km：-10db—18db之间；

单模20公里：-8db—15db之间；

单模60公里：-5db—12db之间；

假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。

光纤收发器常见故障及解决方法

根据日常维护、用户出现的问题，总结起来，希望能给维护员工带来一定的帮助，达到根据故障现象来判断其原因，找准故障点，“对症下药”。

1、 收发器RJ45口与其他设备连接时，使用何种连线？

原因：收发器的RJ45口接PC机网卡（DTE数据终端设备）使用交叉双绞线，接HUB或SWITCH(DCE数据通信设备)使用平行线。

2、 TxLink灯不亮是什么原因？

答：

• 1、接错双绞线

• 2、双绞线水晶头与设备接触不良，或双绞线本身质量问题

• 3、设备没有正常连

3、光纤正常连接后TxLink灯不闪烁却常亮是什么原因？

原因：

• 1、引起该故障一般为传输距离太长；

• 2、与网卡的兼容性问题（与PC机连接）

4、Fxlink灯不亮是什么原因？

原因：

• 1、光纤线接错，正确接法为TX—RX,RX—TX或是光纤模式错了；

• 2、传输距离太长或中间损耗太大，超过本产品的标称损耗，解决办法为：采取办法减小中间损耗或更换为传输距离更长的收发。

• 3、光纤收发器的自身工作温度过高。

5、光纤正常连接后Fxlink灯不闪烁却常亮是什么原因？

原因：引起该故障一般为传输距离太长或中间损耗太大，超过本产品的标称损耗，解决办法为尽量减小中间损耗或是更换为传输距离更长的收发器。

6、五灯全亮或指示器正常但无法传输怎么办？

原因：一般关断电源重启一下即可恢复正常。

7、收发器环境温度是多少？

原因：光纤模块受环境温度的影响较大，虽然其本身内置自动增益电路，但温度超出一定范围之后，光模块的发射光功率受到影响而下降，从而削弱光网路信号的质量而使丢包率上升，甚至使光链路断开；（一般光纤模块工作温度可达70℃）

8、与外部设备协议的兼容性如何？

原因：

10/100M光纤收发器和10/100M交换机一样，对帧长都有一定限制，一般不超过1522B或1536B，当在局端连接的交换机支持一些比较 特别的协议（如：Ciss的ISL）而使包开销增大（Ciss的ISL的包开销为30Bytes），从而超过光纤收发器帧长的上限而被其丢弃，反映丢包率 高或不通，此时需要调整终端设备的MTU（MTU最大发送单元，一般IP封包的开销是18个字节，MTU为1500字节，现高端通信设备厂家存在内部网络 协议，一般采用另行封包的方式，将加重IP封包的开销，若数据为1500字节，IP封包后IP包的大小将超过18而被丢弃），使线上传输的包的大小满意网 络设备对帧长的限制。

9、机箱正常工作过一段时间后，为什么会出现部分卡不能正常工作的情况？

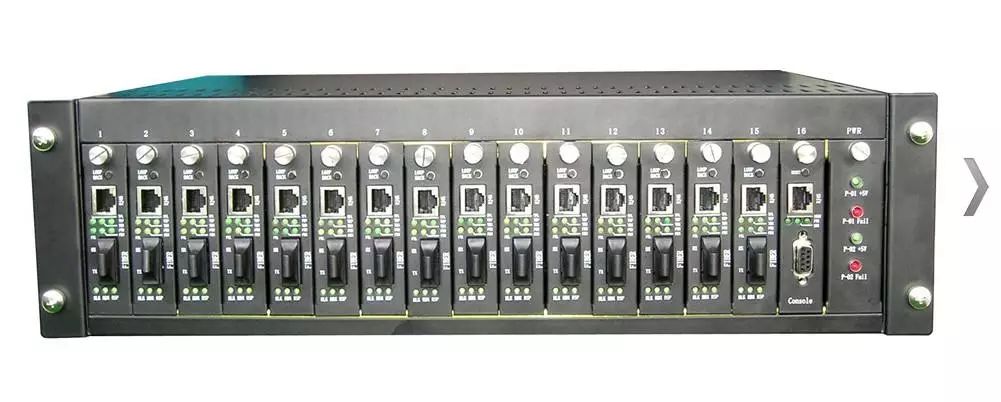

原因：早期机箱电源采用继电器方式。电源功率余量不足，线路损耗较大是主要问题。机箱正常工作过一段时间后，出现部分卡不能正常工作，当拔出部分插卡，剩 下的卡工作正常，机箱在长期工作后，接头氧化造成较大的接头损耗，这种电源跌落超出规定要求范围，可能造成机箱插卡不正常现象。现对机箱电源切换采用大功 率肖特基二极管进行隔离保护，改进接头的形式，减少控制电路及接头引起的电源跌落。同时加大电源的功率冗余，真正使备份电源方便、安全、使之更适应长期不 间断工作的要求。

10、收发器上提供链路告警具有何种功能？

原因：收发器具有链路告警功能（linkloss）,当某根光纤掉线时会自动回馈到电口（即电口上的指示灯也会随之灭），如果交换机有网管，则马上反映到交换机的网管软件。

光纤收发器应注意的事项

1、 光收发器本身是否支持全双工及半双工？

市面上有些芯片目前只能使用全双工环境，无法支持半双工，如果接到其他品牌的接换机（SWITCH）或集行器（HUB），而它又使用半双工模式，则一定会造成严重的冲突及丢包。

2、 是否与其他的光纤收发器做过连接测试？

目前市面上的光纤收发器愈来愈多，如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时过长、忽快忽慢等现象。

3、 是否有防范丢包的安全装置？

有些厂商在制造光纤收发器时，为了降低成本，往外采用寄存器（Register）数据传输模式，这种方式最大的缺点就是传输时不稳定、丢包，而最好的就是采用缓冲线路设计，可安全避免数据丢包。

4、 温度适应能力？

光纤收发器本身使用时会产生高热，温度过高时（不能大于50℃），光纤收发器是否工作正常，是购买时非常值得考虑的因素！
