AFE58JD18是具有 140mW/通道功率、0.75nV/√Hz 噪声的 16 通道超声模拟前端

产品详情

描述：

AFE58JD18 是一种高度集成的模拟前端 (AFE) 解决方案，专为需要高性能和小尺寸的超声系统而设计。

AFE58JD18 共有 16 个通道，每个通道由一个压控放大器 (VCA)、一个同时采样的 14 位和 12 位模数转换器 (ADC) 以及一个连续波 (CW) 组成混合器。VCA 包括一个低噪声放大器 (LNA)、一个压控衰减器 (VCAT)、一个可编程增益放大器 (PGA) 和一个低通滤波器 (LPF)。LNA 增益可编程并支持 250-mV PP至 1-V PP输入信号和可编程有源端接。超低噪声 VCAT 提供 40 dB 的衰减控制范围并提高整体低增益 SNR，有利于谐波和近场成像。PGA 提供 24 dB 和 30 dB 的增益选项。在 ADC 前面，LPF 可配置为 10 MHz、15 MHz、20 MHz、30 MHz、35 MHz 或 50 MHz，以支持不同频率的超声应用。

AFE58JD18 还集成了低功耗无源混频器和低噪声求和AD261BND-3放大器，以创建片上 CWD 波束形成器。16 个可选相位延迟可以应用于每个模拟输入信号。此外，实施了独特的三次和五次谐波抑制滤波器，以提高 CW 灵敏度高性能 14 位 ADC 可实现 75dBFS SNR。该 ADC 在低链增益下确保出色的 SNR。该器件可以以 65 MSPS 和 80 MSPS 的最大速度运行，分别提供 14 位和 12 位输出。

ADC 低压差分信号 (LVDS) 输出可实现灵活的系统集成，这是小型化系统的理想选择。

AFE58JD18 在 12 位或 14 位 ADC 之后还包括一个可选的数字解调器和 JESD204B 数据打包块。带有可编程分数抽取滤波器的数字同相和正交 (I/Q) 解调器以低功耗加速计算密集型算法。运行速度高达 5 Gbps 的 JESD204B 接口进一步降低了高通道数系统中的电路板布线挑战。

AFE58JD18 还允许选择各种功率和噪声组合以优化系统性能。因此，AFE58JD18 是适合高端和便携式系统的超声 AFE 解决方案。

AFE58JD18 采用 15-mm × 15-mm NFBGA-289 封装（ZBV 封装，S-PBGA-N289），工作温度范围为 –40°C 至 85°C。器件引脚排列也类似于AFE5816器件系列。

特性：

●16 通道、完整的模拟前端 (AFE)：

○LNA、VCAT、PGA、LPF、ADC 和 CW 混频器

●具有可编程增益的 LNA：

○增益：24 dB、18 dB 和 12 dB

○线性输入范围：0.25 V PP、0.5 V PP和 1 V PP

○输入参考噪声：0.63 nV/√ Hz、0.7 nV/√ Hz和 0.9 nV/√ Hz

○可编程有源端接

●压控衰减器 (VCAT)：40 dB

●可编程增益放大器 (PGA)：24 dB 和 30 dB

●总信号链增益：54 dB（最大值）

●三阶线性相位 LPF：

○10 MHz、15 MHz、20 MHz、30 MHz、35 MHz和 50 MHz

●模数转换器 (ADC)：

○14 位 ADC：65MSPS 时的 75dBFS SNR

○12 位 ADC：80MSPS 时的 72dBFS SNR

●LVDS 接口最大速度为 1 Gbps

●噪声和功率优化（全通道）：

○140 mW/通道，0.75 nV/√ Hz，65 MSPS

○1.1 nV/ √Hz时为 91.5 mW/通道，40 MSPS

○CW 模式下为 80 mW/通道

●出色的器件间增益匹配：

○±0.5 dB（典型值）和 ±1.1 dB（最大值）

●低谐波失真

●快速一致的过载恢复

●CWD 无源混频器：

○低近端相位噪声：在 1 kHz 关闭 2.5 MHz 载波时为 –156 dBc/Hz

○相位分辨率：λ / 16

○支持 16X、8X、4X 和 1X CW 时钟

○CWD 高通滤波器拒绝小于 1 kHz 的不需要的低频信号

●数字功能：

○ADC 后的数字 I/Q 解调器：

◆小数抽取滤波器 M = 1 到63，步长为 0.25X

◆抽取后数据吞吐量降低

◆具有 32 个预设配置文件的片上 RAM

●5 Gbps JESD 接口：

○JESD204B 子类 0、1 和 2

○每个 JESD 通道 2、4 或 8 个通道

●小封装：15mm × 15mm NFBGA-289

应用：

●医学超声成像

●无损评价设备

●声纳成像设备

参数：

输入通道数：16

有源电源电流 (Typ) (mA)：274

电源电压（最大）（V）：3.6

工作温度范围（℃）：-40 至 85

接口类型：JESD204B，LVDS

特征：模拟前端 (AFE)

大约。价格（美元）：1ku | 208.168

◆AFE58JD18 简化框图

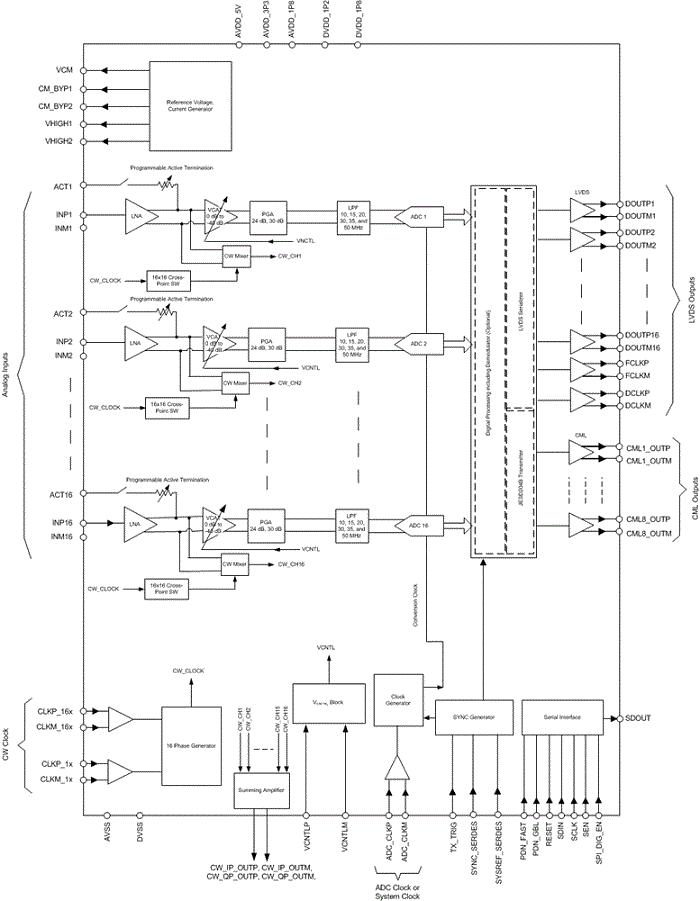

◆AFE58JD18 功能框图
