米尔MYC－J1028X新品发布！双核Cortex A72＋支持6个千兆工业网口！

一直以来，米尔都跟NXP保持着金牌合作伙伴关系，并推出了多款经典产品，其中基于i.MX6UL/i.MX6ULL处理器的MYC-Y6ULX-V2核心板最为突出，在市场取得良好成绩，以其具有竞争力的价格、高性能等优势被广泛应用于各行各业。

近日，米尔电子研发团队又基于NXP LS1028A应用处理器，经过精心研发推出MYC-J1028X核心板及开发板，该产品具有丰富的高速接口和支持高清显示的特点，适用于工业路由器、工业控制、边缘计算、汽车电子、工业物联网、工业网关等对高速总线接口、处理性能以及显示要求较高的场景。

「面向工业应用的Cortex A72双核处理器」

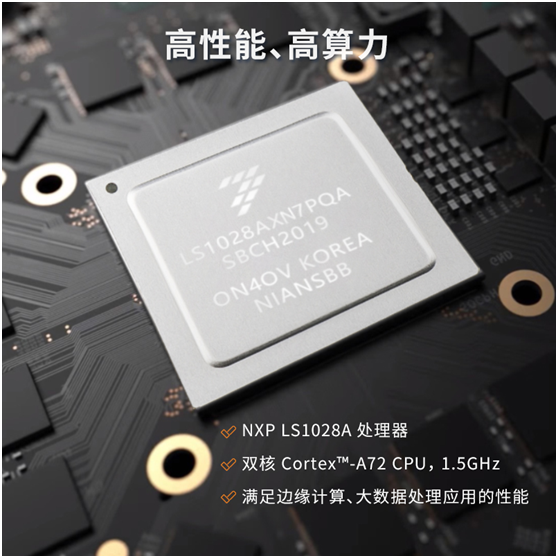

MYC-J1028X核心板及开发板采用NXP LS1028A处理器，双核 Cortex™-A72 CPU， 1.5GHz主频，具备高性能、高算力等特点，满足边缘计算、大数据处理应用的性能要求。其中Layerscape LS1028A应用处理器包括支持时间敏感网络(TSN)的以太网交换机和以太网控制器，面向工业和汽车业，可支持融合的IT和OT网络；此外，两个功能强大的64位Arm®v8内核支持工业控制的实时处理，以及物联网中边缘计算的虚拟机。内置GPU和LCD控制器使人机接口(HMI)系统支持新一代接口。

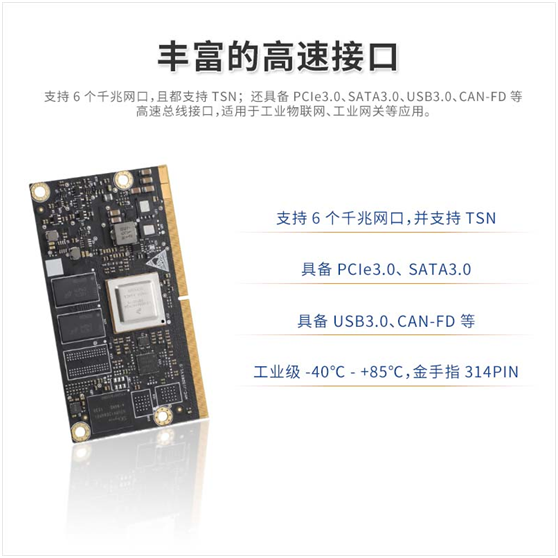

丰富的高速接口

MYC-J1028X核心板及开发板具有丰富的高速接口，可支持6个千兆网口，且都支持TSN；还具备PCIe3.0、SATA3.0、USB3.0、CAN-FD等高速总线接口，适用于工业物联网、工业网关等应用。

4K显示输出

MYC-J1028X核心板及开发板支持一个DP显示接口 ，可支持DP1.3和eDP1.4，显示分辨率高达[emailprotected]

高集成度、稳定可靠

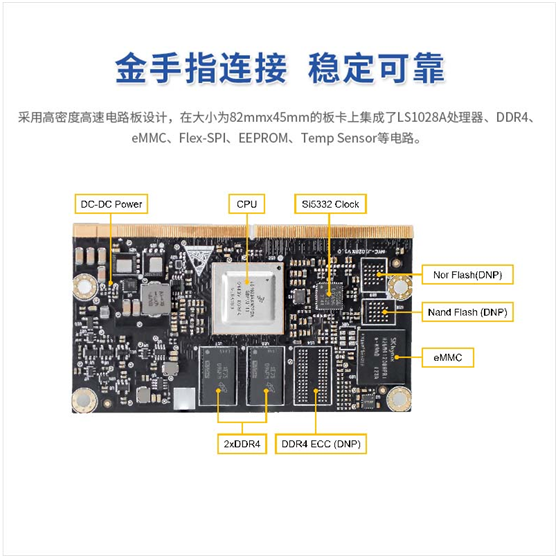

MYC-J1028X核心板采用高密度高速电路板设计，在大小为82mmx45mm的板卡上集成了LS1028A处理器、DDR4、eMMC、Flex-SPI、EEPROM、Temp Sensor等电路，采用12层PCB板沉金工艺，品质可靠。

金手指连接，性价比高

MYC-J1028X核心板采用金手指连接方式，在保障314PIN的同时，能够节省3个连接器成本，在提供高可靠连接的同时，最大限度降低了整体物料成本。核心板整体价格低同类产品13%左右；米尔与NXP保持金牌合作伙伴的关系，具有优势资源，米尔的核心板提供长达10年的生命周期，无须担心后续供货问题。

严格的测试标准，保障产品高质量

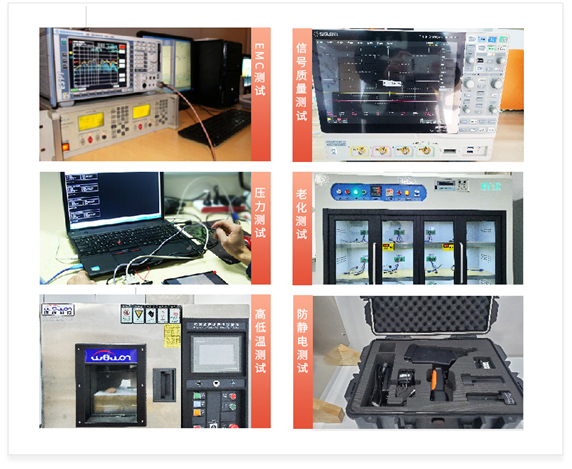

为保证上市产品的质量，MYC-J1028X核心板及开发板经过严苛的测试，如信号测试、静电测试、老化测试、电磁兼容测试、认证测试等，还有包括低温运行、高温运行、高低温循环测试、低温通断电、高温通断电、低温存储、高温存储等在内的环境测试，确保产品品质。

丰富的开发资源，易上手，加速开发进程

MYC-J1028X核心板及开发板免费提供Linux、Ubuntu、Edge等多种系统的驱动支持；并提供2.0版本MYIR MEasy HMI参考代码和丰富的开发资料。资料包含用户手册、PDF 原理图、外设驱动、BSP源码包、开发工具等。购买后提供完善的售后技术支持。

配套MYD-J1028X开发板，助力开发成功

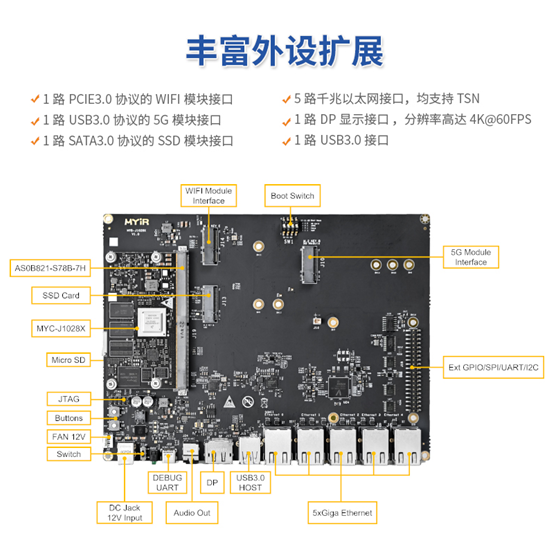

为了方便开发者研究评估，米尔提供配套MYD-J1028X开发板，采用12V/2A直流供电，搭载了1路PCIE3.0协议M.2 E型插座的WIFI模块接口、1路USB3.0协议M.2 B型插座的5G模块接口、1路SATA3.0协议M.2 B型插座的SSD模块接口、5路千兆以太网接口，均支持TSN、1路DP显示接口 ，分辨率高达[emailprotected]

MYD-J1028X开发板正面

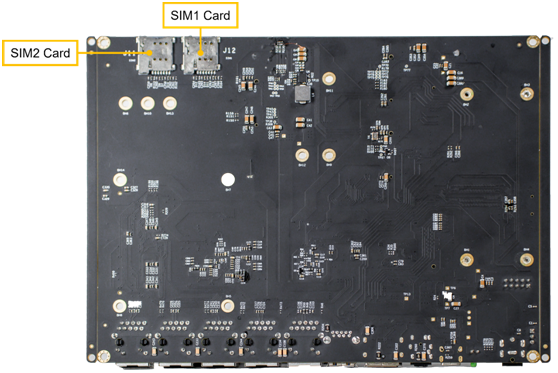

MYD-J1028X开发板背面
