TPS25985是4.5V 至 16V、0.59mΩ、70A 可并行化紧凑型电子保险丝，具有准确、快速的电流监控器

产品详情

描述：

TPS25985x 是一款采用小封装的集成式大电流电路保护和电源管理解决方案。该器件使用非常少的外部元件提供多种保护模式，并且是针对过载、短路和过大浪涌电流的强大防御。

具有特殊浪涌电流要求的应用可以使用单个外部电容器设置输出压摆率。用户可根据系统需要设置输出电流限制水平。用户可调节的过流消隐定时器允许系统支持负载电流的瞬态峰值，而不会触发电子保险丝。

多个 TPS25985x 器件可以并联连接，以增加大功率系统的总电流容量。所有器件在启动和稳态期间主动同步其工作状态并共享电流，以避免某些器件承受过大压力，从而导致并行链过早或部分关闭。

集成的快速准确的ADR3412ARJZ-R2感应模拟负载电流监视器有助于预测性维护和先进的动态平台电源管理技术，例如 Intel PSYS? 和 PROCHOT，以最大限度地提高系统吞吐量和电源利用率。

这些器件的特点是在 –40°C 至 +125°C 的结温范围内工作。

特性：

●输入工作电压范围：4.5 V 至 16 V

○20V 绝对最大值

○输出端可承受高达 –1 V 的负电压

●具有超低导通电阻的集成 FET：0.59 mΩ（典型值）

●额定持续电流为 55 A，峰值电流为 70 A

●支持多个电子保险丝的并联连接，以支持更高的电流

○启动和稳态期间的主动设备状态同步和负载共享

●强大的过流保护

○可调过流阈值 (I OCP )：10 A 至 60 A，精度为 ±5%

○稳态操作期间的断路器响应，可调节瞬态过流定时器 (ITIMER)，支持高达 2 × I OCP的峰值电流

○启动期间可调节的有功电流限制 (I LIM )

●强大的短路保护

○输出短路事件的快速跳闸响应 (200 ns)

○可调阈值 (2 × I OCP )

○不受电源线瞬变的影响 - 无误跳闸

●精确的负载电流监控

○< 2.1% 误差超过 50%–100% 最大电流

○> 500kHz 带宽

●快速过压保护（固定 16.6V 阈值）

●用于浪涌电流保护的可调输出压摆率控制 (dVdt)

●具有可调欠压锁定 (UVLO) 的高电平有效输入

●过热保护 (OTP) 以确保 FET SOA

○保证 FET SOA：12 W√s

●集成 FET 健康监测和报告

●模拟芯片温度监控输出 (TEMP)

●专用故障指示引脚 ( FLT )

●电源良好指示引脚 (PG)

●未提交的通用快速比较器

●小尺寸： QFN 4.5-mm × 5-mm，0.6-mm 间距

○电源和 GND 引脚之间的间隙为 29 mil

应用：

●输入热插拔和热插拔

●服务器和高性能计算

●网络接口卡

●图形和硬件加速卡

●数据中心交换机和路由器

●风扇盘

参数：

场效应管：内部的

罗恩 (Typ) (mOhm)：0.59

输入电压 (最小值) (V)：4.5

输入电压 (最大值) (V)：16

Vabsmax_cont (V)：20

电流限制 (Min) (A)：10

电流限制（最大值）（A）：60

过流响应：限流、断路器

故障响应：自动重试，闭锁

UL 认可：UL2367（计划中）、IEC62368（计划中）

◆TPS25985 简化原理图

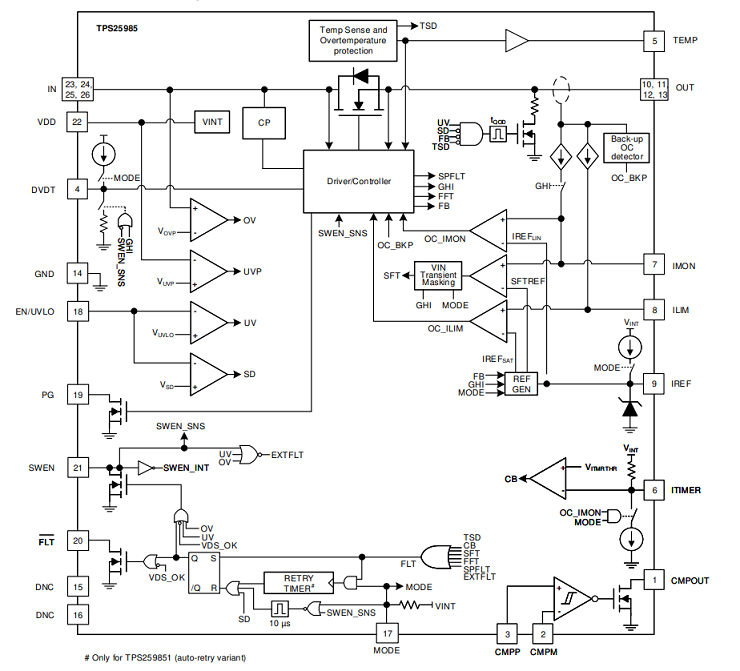

◆TPS25985 功能框图
