TPS2419 是 0.8-V 至 16.5-V 1.2A IQ 291-uA Igate 源 N+1 和 OR-ing 电源轨控制器，具有启用功能

产品详情

描述：

TPS2419 控制器与外部 N 沟道 MOSFET 结合使用，以 MOSFET 的效率提供 ORing 二极管的反向电流保护。TPS2419 可用于将多个电源组合到 N+1 配置中的公共总线，或组合冗余输入ADS7843IDBQRQ1电源总线。

TPS2419 的应用包括服务器和电信等广泛的系统。这些应用通常具有 N+1 冗余电源、冗余电源总线或两者兼有。冗余电源必须具有等效的二极管 OR，以防止故障和热插拔期间的反向电流。

准确的电压感应和可编程的关断阈值允许针对各种实施和总线特性定制操作。TPS2419 带有一个使能引脚，允许系统在轻负载、高噪声条件下强制关闭 MOSFET。

特性：

●控制 N+1 和 ORing 的外部 FET

●控制 3 V 至 16.5 V 的总线

●外部使能

●N 沟道 MOSFET 控制

●快速器件关断保护总线完整性

●可编程关断阈值

●软启动减少总线瞬变

●工业温度范围：–40°C 至 85°C

●8 引脚 TSSOP 和 SOIC 封装

●应用

○N+1 电源

○服务器刀片

○电信系统

○高可用性电源模块

参数：

输入电压 (最小值) (V)：0.8

输入电压 (最大值) (V)：16.5

特征：开/关控制

Iq (典型值) (mA)：1.2

智商（最大）（毫安）：7

IGate 源 (Typ) (uA)：290

IGate 源 (最大) (uA)：350

IGate sink (Typ) (mA)：5

IGate 脉冲 (Typ) (A)：2.35

工作温度范围（℃）：-40 至 85

IReverse (典型值) (uA)：—

VSense 反向 (Typ) (mV)：可调节的

受控通道 (#)：1

场效应管：外部的

VGS (最大值) (V)：11.5

◆TPS2419 典型应用

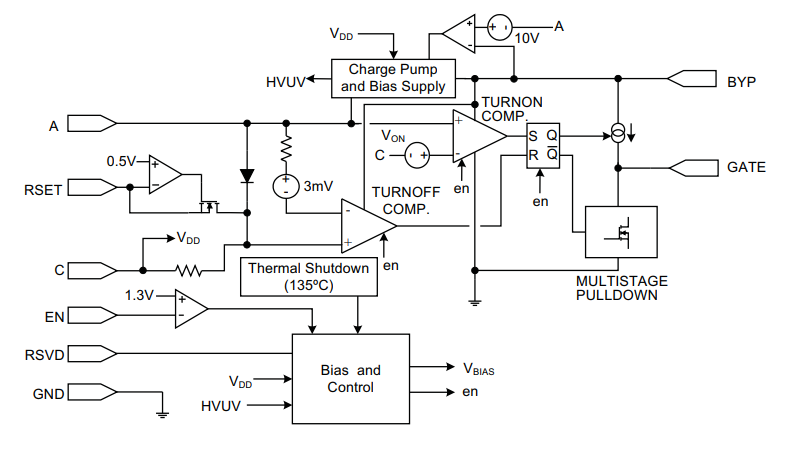

◆TPS2419 功能框图
