proteus常用元件图示和名称介绍

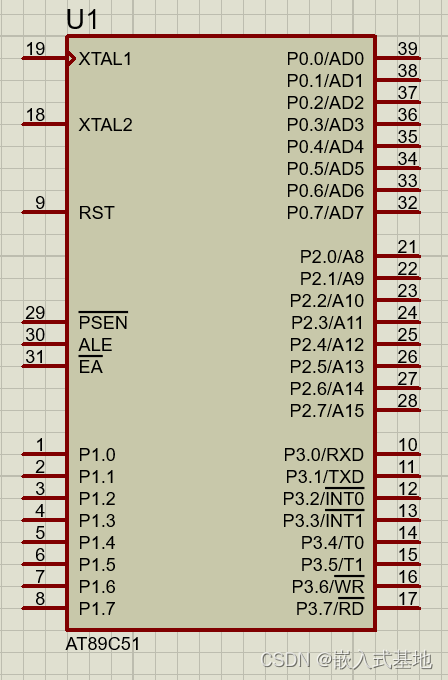

AT89C51(经典单片机)

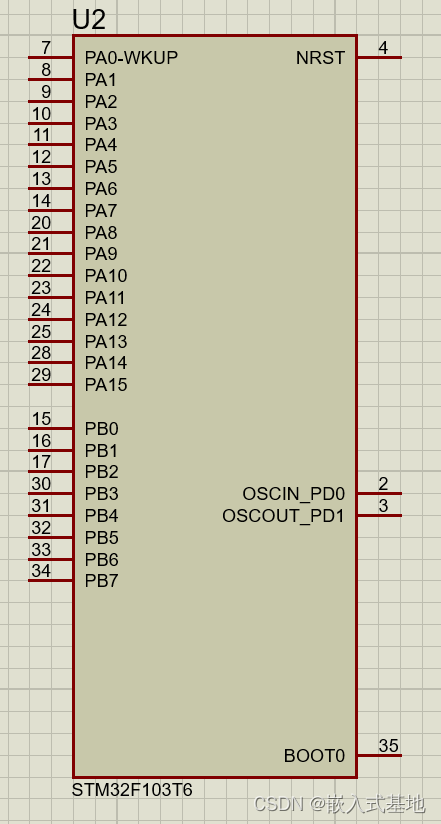

STM32F103

SWITCH 一位开关

SW-SPST 一位开关

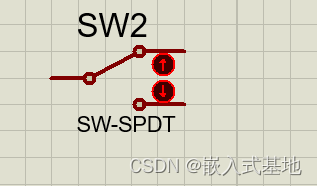

SW-SPDT 两位开关

SW-ROT-3(单刀三掷开关)

CAP(无极性电容)

CAP-ELEC(极性电容)

CRYSTAL(晶振)

DIODE(二极管)

LED-BIBY(发光二极管)

DIODE-LED(发光二极管)

PHOTODIODE(光敏二极管)

RES(电阻)

BUTTON(按钮)

BUS(总线)

VCC(电源)

GROUND(接地)

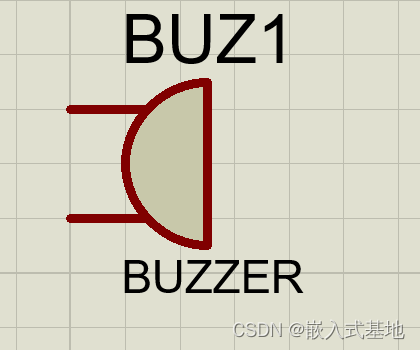

BUZZER(蜂鸣器)
device:通用蜂鸣器
active:有源蜂鸣器，通过直流操作由声卡发声

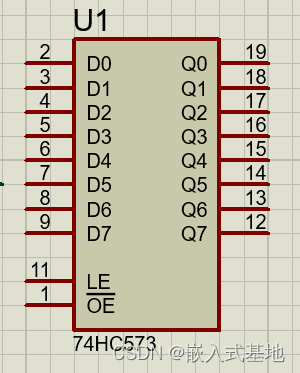

74HC573(常用锁存器)

7SEG-MPX4-CA(共阳极数码管)
cc表示共阴极,ca表示共阳极;

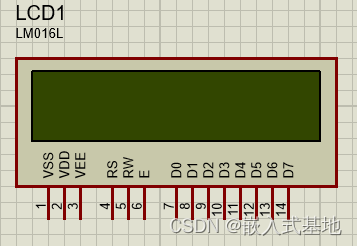

LM016L(常用液晶)

12864

MATRIX-8乘8点阵

POT(滑动变阻器)
POT-HG 滑动电阻（调整精度为1%）
POT-LIN 滑动电阻（调整精度为10%）
POT-LOG 滑动电阻（调整精度为10%）

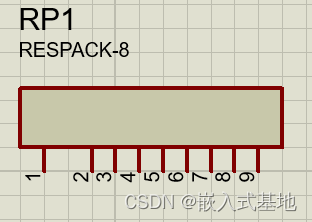

respack(排电阻)

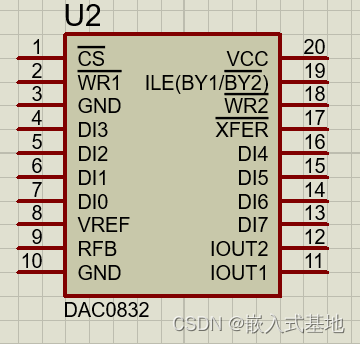

DAC0832(D/A转换器)

PNP(三极管)

NPN(三极管)

LAMP(灯泡)

默认终端(一条线加一个空心圆)
右侧:
终端模式->DEFAULT

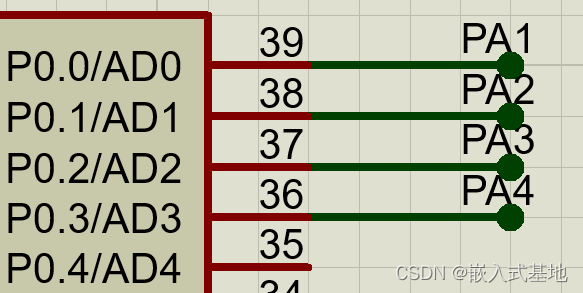

双击导线形成的实心圆点
搭配网络标号使用(鼠标移动到导线上->右键属性->添加网络标号)

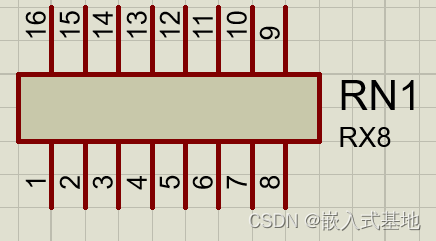

RX8(双列x8电阻网络)

SPEAKER(扬声器)
device:不能发出声音

active:活动的,可以发出声音

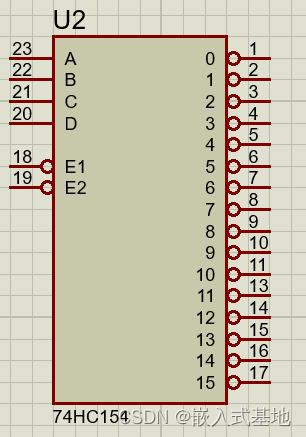

74HC154译码器

NOT-非门(一个三角形前面有个圆圈)

DIPSWC(拨码开关)

VSINE(交流电源)

MOC3052(双向光耦)

TRIAC(三端双向可控硅开关)

G2R继电器系列

RELAY(继电器)

7406(双极型晶体管)

PULSE(脉冲发生器)
右边->选择激励源模式

SINE(正弦波发生器)

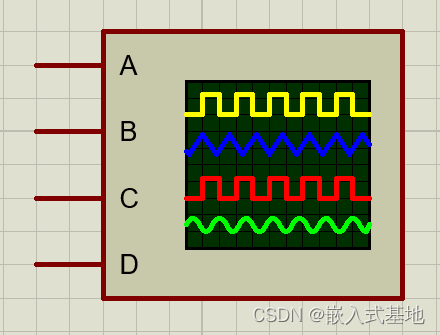

OSCILLOSCOPE(示波器)
右边仪器->选择
