1、项目背景

2015年5月份评估完十几种24位ADC后就从第一份工作岗位上离职了，做的24位AD都没有达到实际的效果，一直耽搁困扰了好久。是硬件设计的问题？还是软件开发的问题？还是24位ADC真的不咋地？还是要离职了干活就不负责了？去年嘉立创4层板免费打样后就把这个24位AD到底怎么样的想法再验证验证，毕竟高精度ADC需要4层板，地效果才好一点。最重要的是预感未来可能用到这个方案，墨菲定律。

2、硬件设计

打开久违的AD21，开始骚操作。

2-1、配置

• CPU ：ST的STM32G030F
• OLED：中景园0.63寸，120*28，IIC接口OLED
• USB toTTL：Silicon Lab的CP2102
• ADC：TI的ADS1255

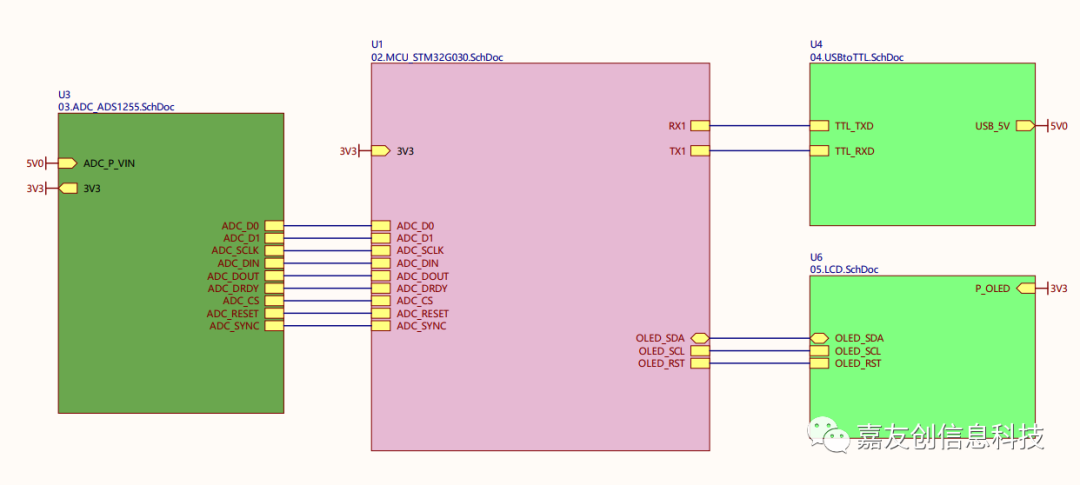

2-2、原理图详细介绍

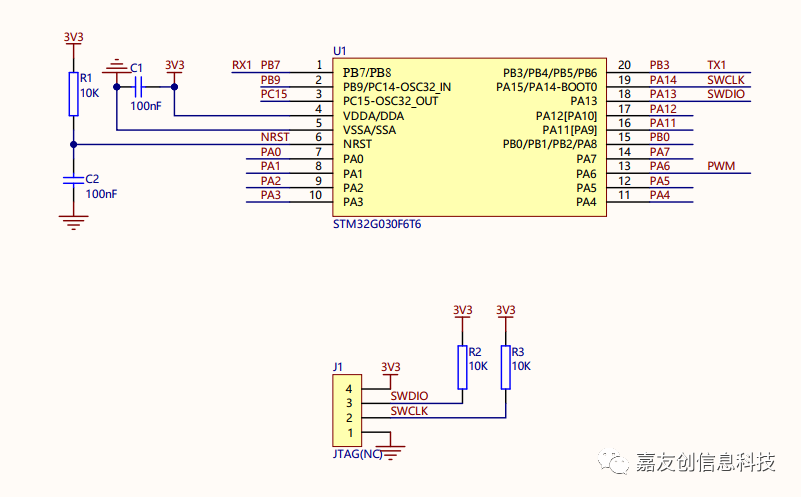

• 去年最喜欢用的低端单片机就是G030了，简单好用有货并不贵，完美应用于简易小产品。

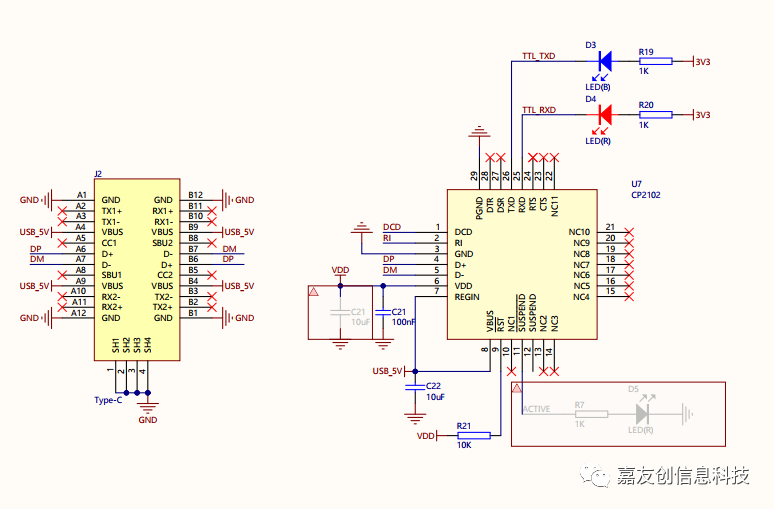

• CP2102涨价了不少，TYPE-C供电中规中矩。

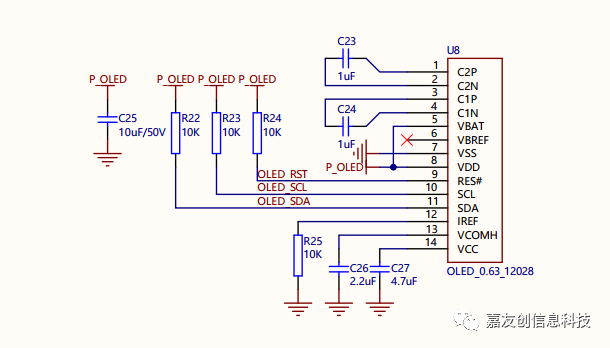

• OLED，IIC简简单单。

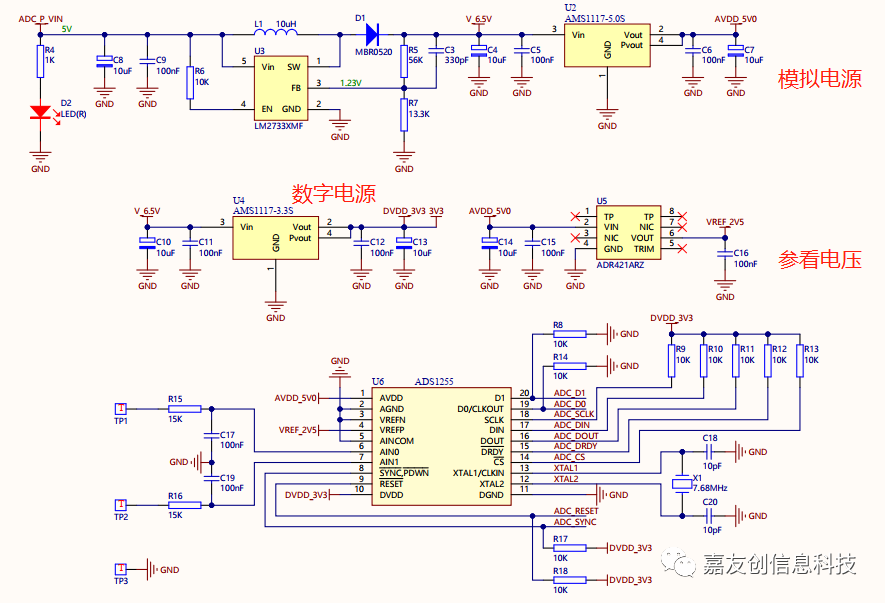

• ADS1255，首先5VUSB的电源输入后，升压到6.5V，防止输入电压波动，然后6.5V通过LDO转成5V模拟电源和3.3V数字电源，5V模拟电源通过高精度参考电压芯片ADR421ARZ转成2.5V参考电压。

这是V10的原理图，实际需要把R11和R12电阻去掉；参考电压输出后可以加跟随器匹配下；ADS1255输入端参考手册调整下。

2-2、PCB

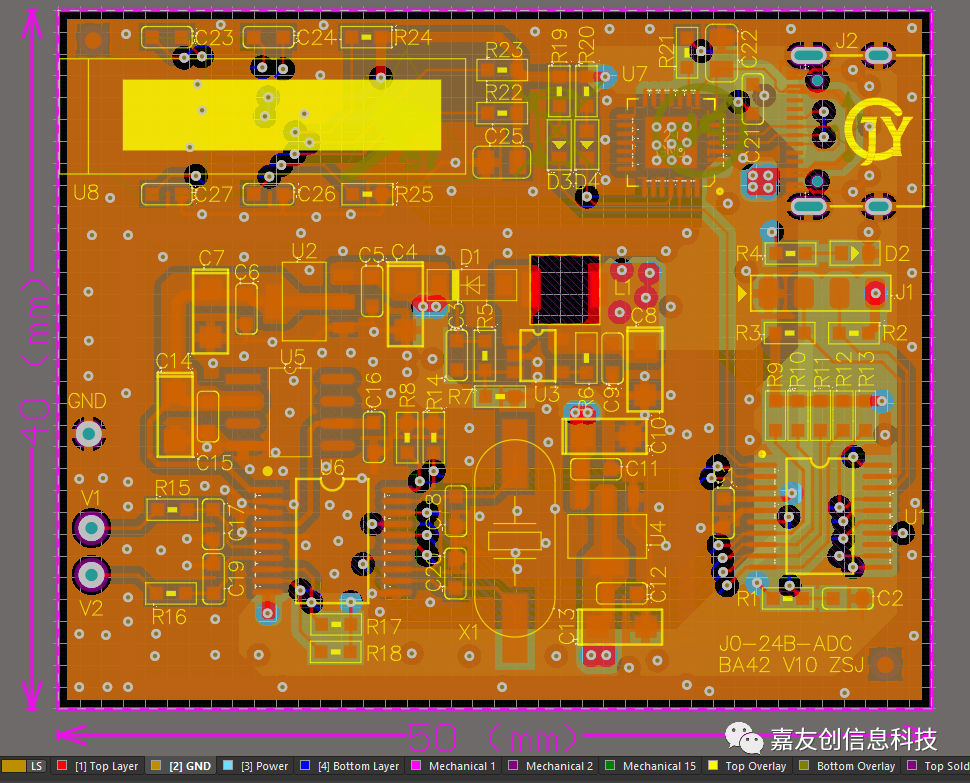

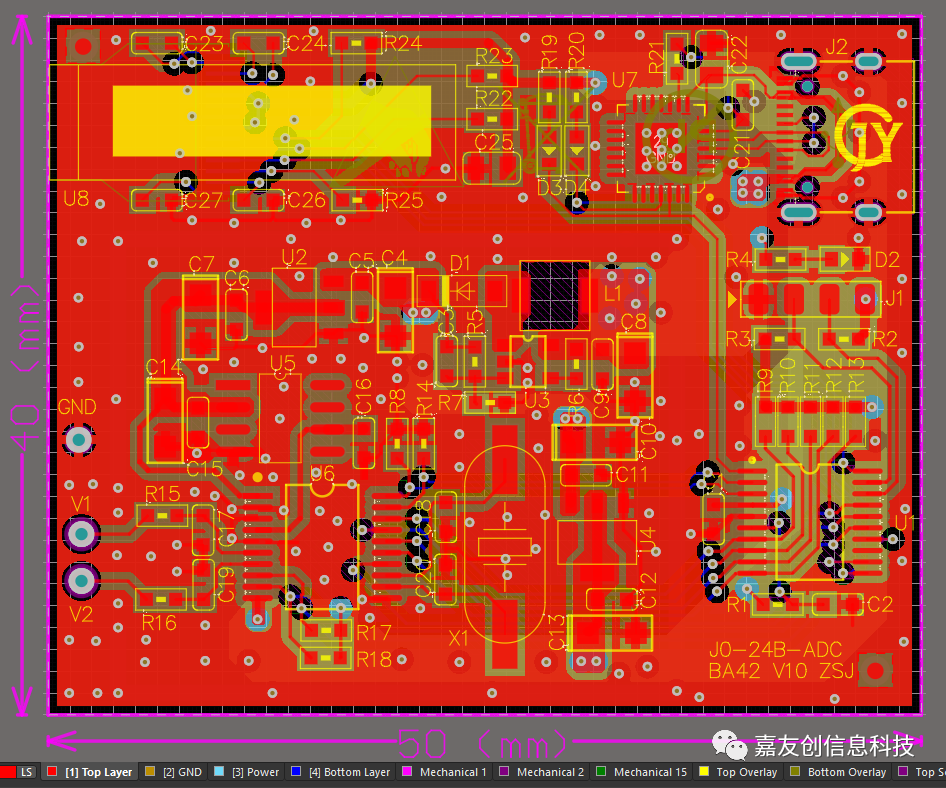

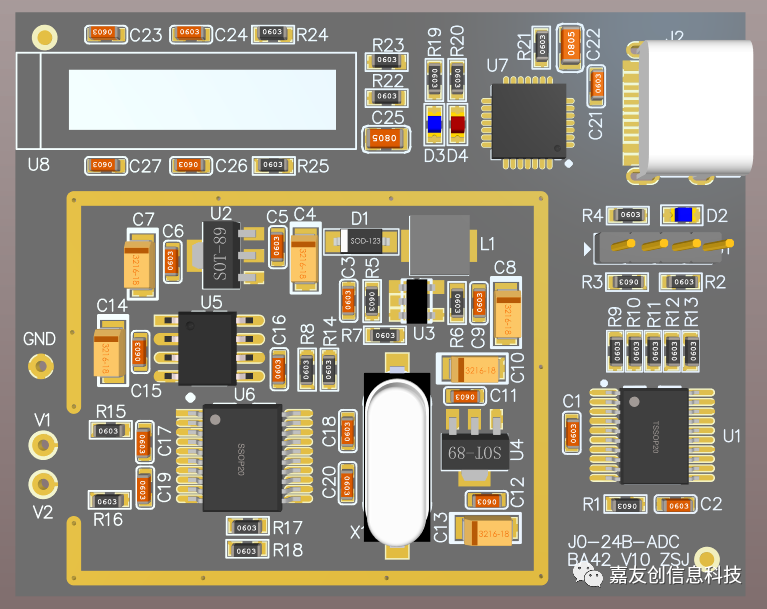

• 直接上图，模拟和数字分开布局，下一个版本做大一点，优化和保护都更好做，也能做的更好。

• 完整的地平面，为啥没有分割模拟地和数字地？

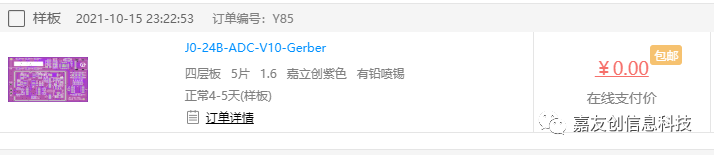

• 嘉立创免费打样真香


3、软件设计

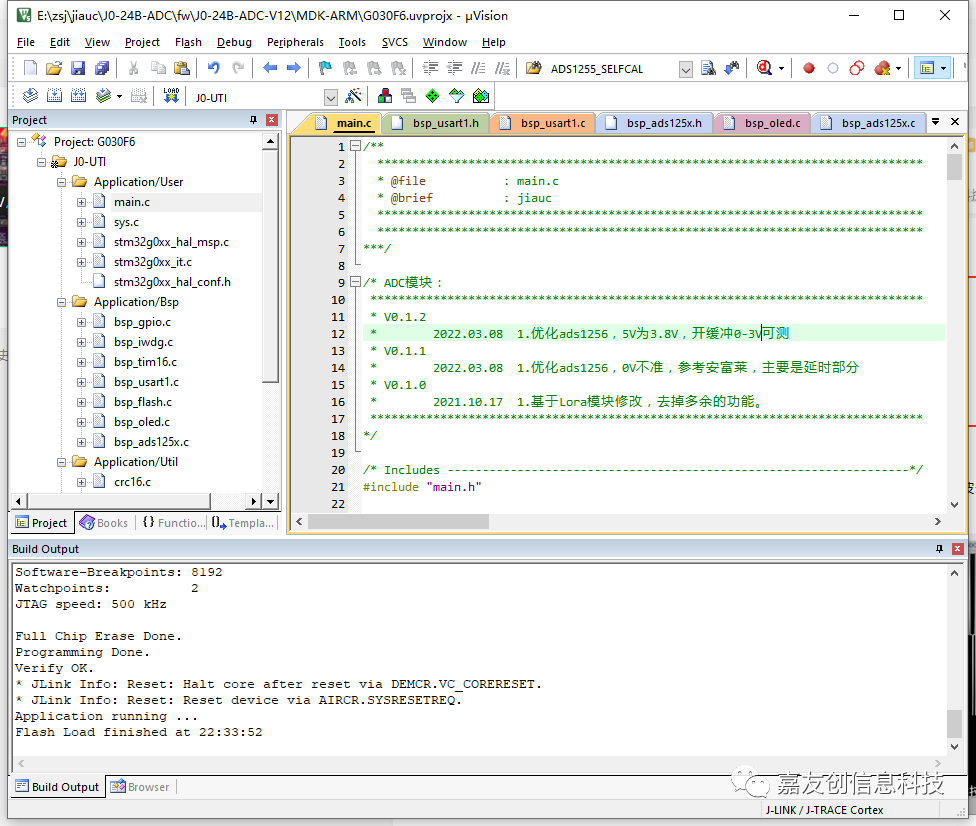

软件是大家的特长，我就不说了，开源

开源，回复“电压表”，自行下载。

4、效果

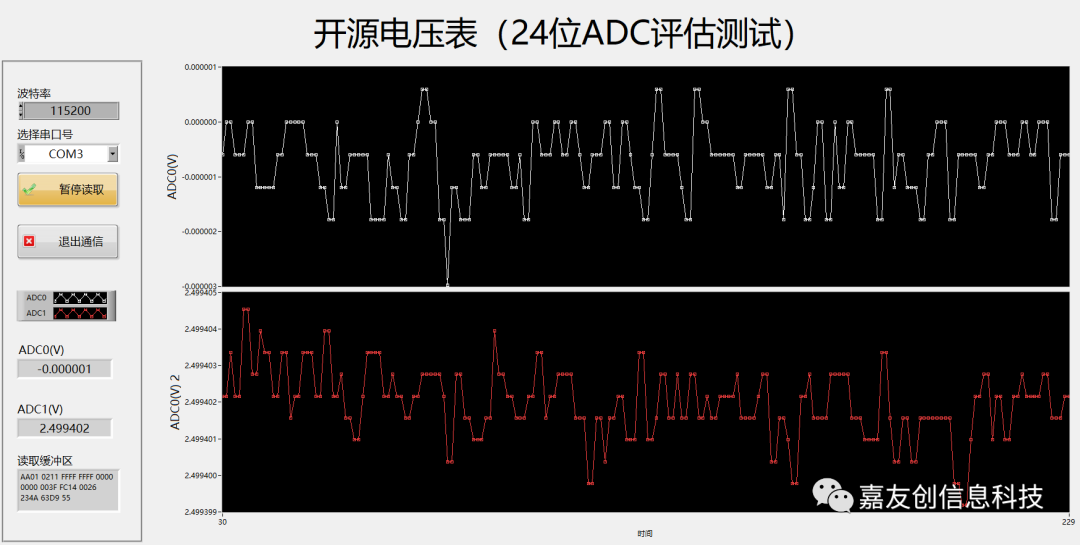

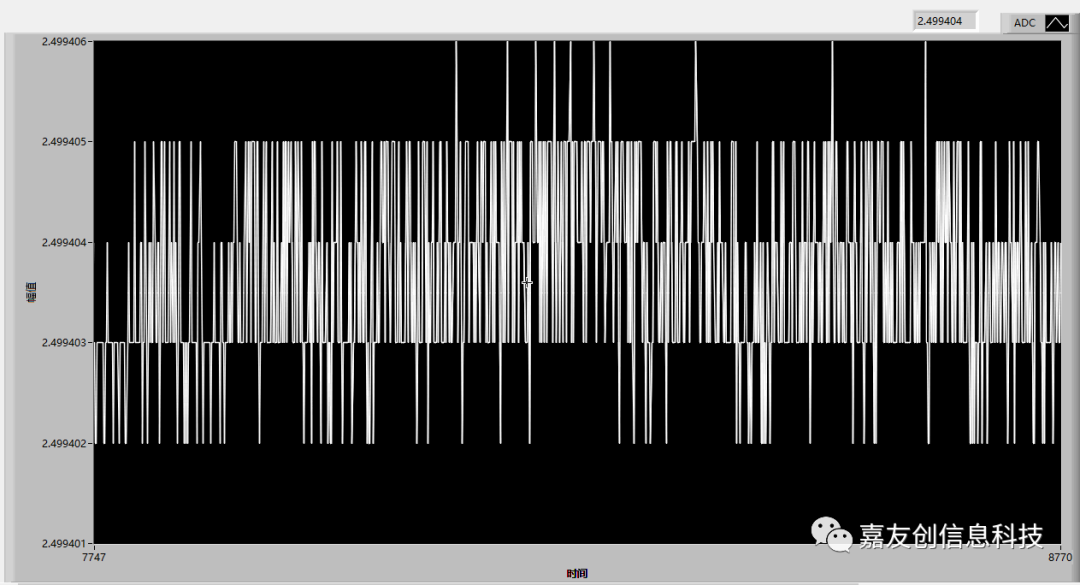

电脑LabVIEW历史采集：ADC缓冲打开、增益1、50sps

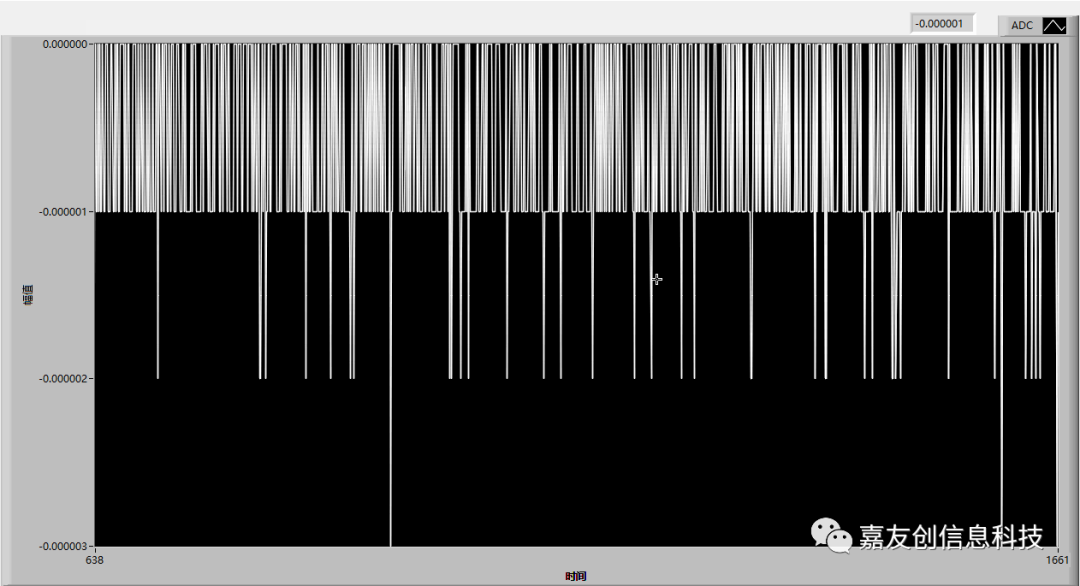

• 单端测量0V：1024条测试数据，1秒10条。-0.000003V~0.000000V波动4个字。

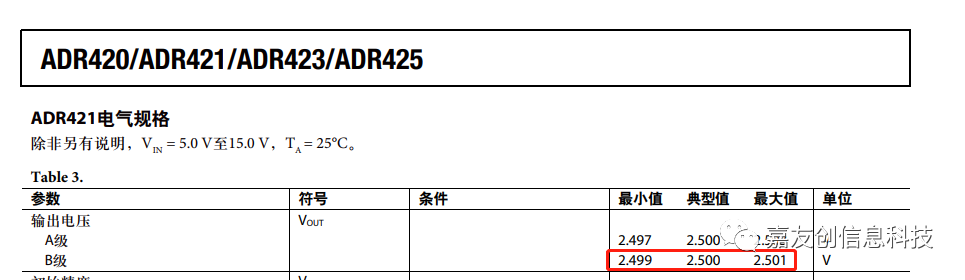

• 单端测量2.5V：1024条测试数据，1秒10条。2.499401V~2.499406V波动6个字。2.5V基准电压手册参数是2.499~2.501V之间，很优秀。

• 通道0采集0V，通道1采集2.5V基准电压。

本地OLED显示：ADC缓冲打开、增益1、50sps

• 通道0采集0V，通道1采集2.5V基准电压。
