OPA3S2859是双通道、900MHz、2.2nV/√Hz、可编程增益跨阻放大器

产品详情

描述：

OPA3S2859 是一款具有 CMOS 输入的宽带、低噪声可编程增益AON2701放大器，适用于宽带跨阻和电压放大器应用。当器件配置为跨阻放大器 (TIA) 时，0.9 GHz 增益带宽积 (GBWP) 可在低电容光电二极管 (PD) 应用中实现高闭环带宽。

三个内部开关反馈路径以及一个可选的并行非开关反馈路径允许多达四种可选增益配置。与使用分立外部开关的系统相比，内部开关最大限度地减少了寄生贡献，从而提高了性能。每个开关都针对从 < 1 kΩ 到 > 100 kΩ 的反馈电阻值进行了优化，适用于宽动态范围应用。使用 2 线并行接口控制两个通道的选定开关路径。对于每个选定的通道，增益路径也可以通过施加锁存引脚来保持不变，这随后会禁用所选通道的开关控制并防止通道改变增益。

特性：

●增益带宽积：900 MHz

●用于可编程增益的内部开关

●高阻抗 FET 输入

●输入电压噪声：2.2 nV/√Hz

●转换速率：350 V/μs

●电源电压范围：3.3 V 至 5.25 V

●静态电流：22 mA/通道

●掉电模式 I Q : 75 μA

●温度范围：-40 °C 至 125 °C

应用：

●可切换跨阻放大器

●智能弹药

●激光测距

●光时域反射仪 (OTDR)

●硅光电倍增管 (SiPM) 缓冲器

●光电倍增管后置放大器

●高速可编程增益放大器

参数：

通道数 (#)：2

GBW（典型值）（MHz）：900

总电源电压 (Max) (+5V=5, +/-5V=10)：5.5

总电源电压 (Min) (+5V=5, +/-5V=10)：3.3

Vos（偏移电压@25 C）（最大值）（mV）：8

轨到轨：不

特征：关闭

带宽@Acl (MHz)：1800

工作温度范围（℃）：-40 到 125

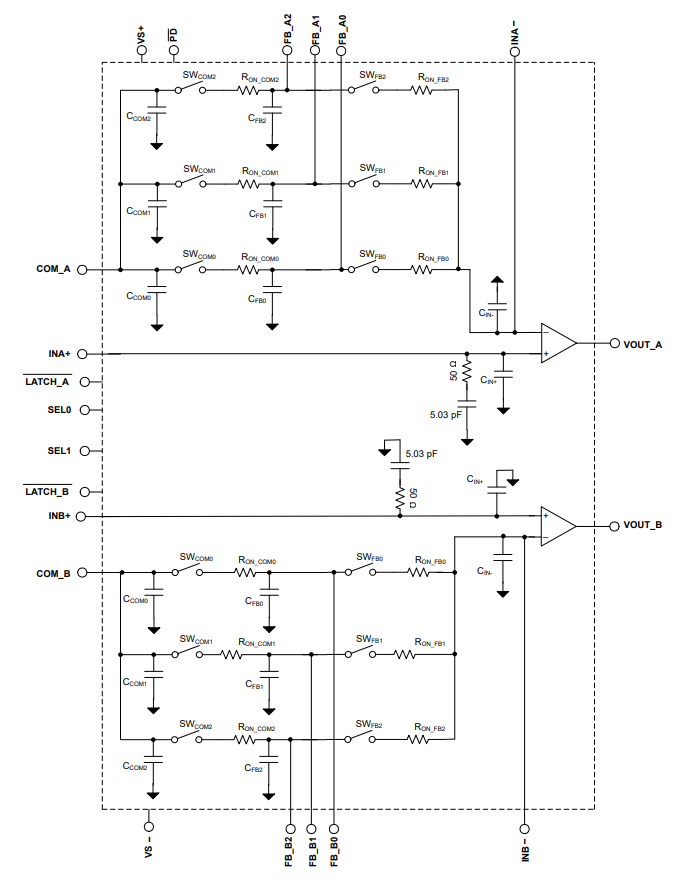

◆OPA3S2859 框图

◆OPA3S2859 功能框图

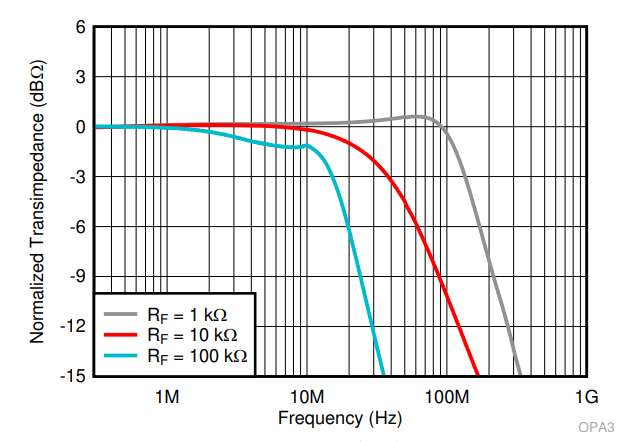

◆OPA3S2859 应用曲线
