AMD Zen4、Zen5突然开新花：64核心只要225W！

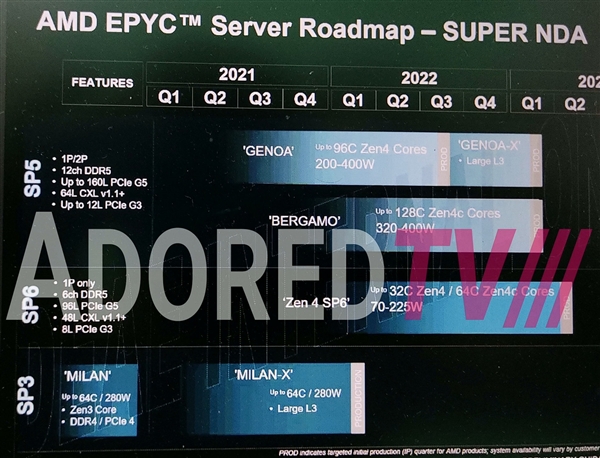

AdoredTV泄露了一份AMD EPYC霄龙处理器的路线图，其中有官宣过的，有曝料过的，还有从未见过的。

AMD霄龙已经发展了三代产品，都是统一的SP3封装接口，而接下来的新接口不仅仅是曝料过多次的SP5，还会同步增加一个SP6，Zen4架构、Zen5架构都是如此。

Zen4架构、SP5接口的有两个系列产品：

一是“Genoa”(热那亚)，最多96个Zen4核心、192个线程，功耗范围200-400W。

二是“Bergamo”(贝加莫)，最多128个Zen4c核心、256个线程，功耗范围320-400W。

它们都支持单路、双路配置，12通道DDR5内存，160条PCIe 5.0总线，12条PCIe 3.0总线，64条CXL v1.1+高速互连总线。

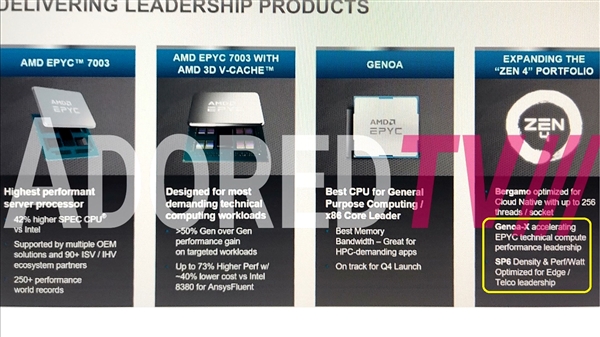

事实上，Genoa还有个衍生版本“Genoa-X”，类似现在的Milan-X，同样加入3D V-Cache堆叠缓存。

不过至今，我们仍然不确定Zen4、Zen4c的具体区别，可能后者更多针对云计算(cloud)而优化。

Zen4架构、SP6接口的产品没有明确代号，区别在于仅支持单路配置，相对于SP5来说计算密度、能效更高，并针对边缘计算、电信基础设施而优化。

它最多32个Zen4核心或者64个Zen4c核心，功耗范围降至70-225W，同时精简为6通道DDR5、96条PCIe 5.0、8条PCIe 3.0、48条CXL 1.1+，也就是砍掉三分之一到一半的规格。

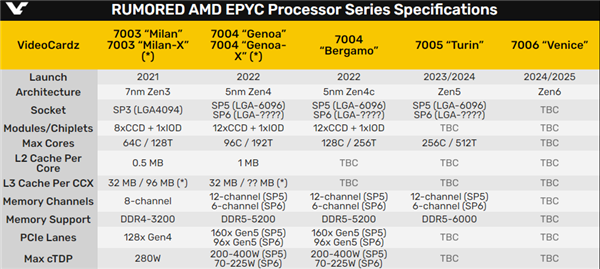

Zen5架构的产品代号“Turin”(都灵)，同样有SP5、SP6两种接口版本，但暂时不清楚具体规格，预计会有最多256核心512线程、12通道DDR5-6000。

再往后一代产品代号“Venice”(威尼斯)，按理说会用上Zen6架构，但不知道工艺是继续5nm，还是升级3nm？
