【硬件设计必备】原理图逐页对比工具
来源:路飞的电子设计宝藏发布时间:2022-05-131056浏览
询问 AI有时候我们在设计原理图时，尤其是改版项目，难免遇到要对比原理图区别和BOM区别。手动的对比和检查，费时费力，且准确性存疑。因此利用自动化工具帮我们检查成为了一种不错的选择。
原理图对比的逻辑主要有两种，一种是基于网表，Netlist。
另一种是基于图像。
今天与大家分享一个基于PDF图像处理的工具，可以对比原理图两页之间的区别。（有朋友如果掌握基于网表的对比方法的话，欢迎联系我分享交流，拜谢！）

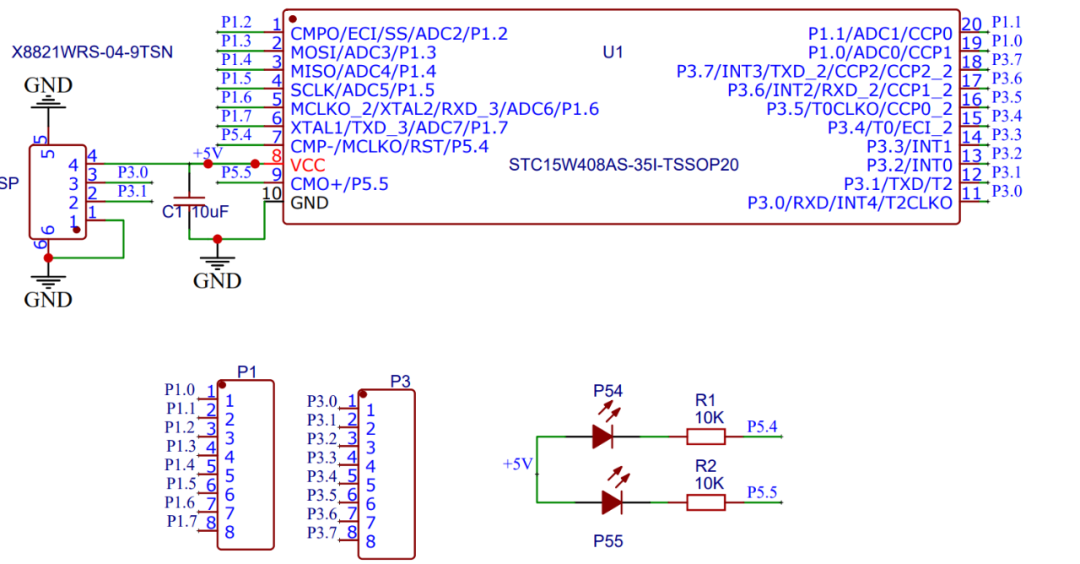

下图是一个STM8的最小系统原理框图。
我删除了一部分线路

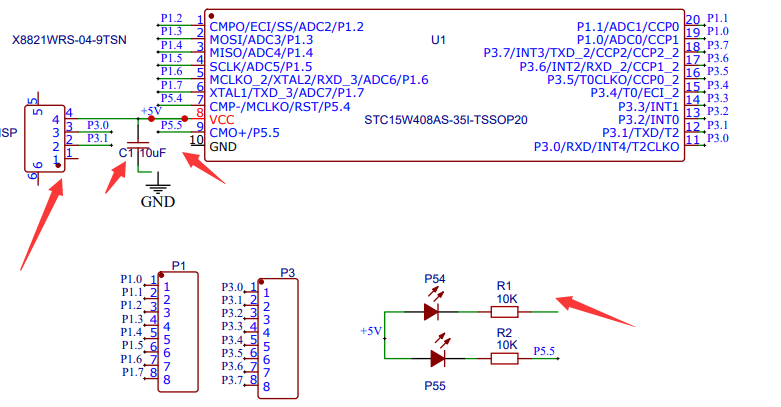

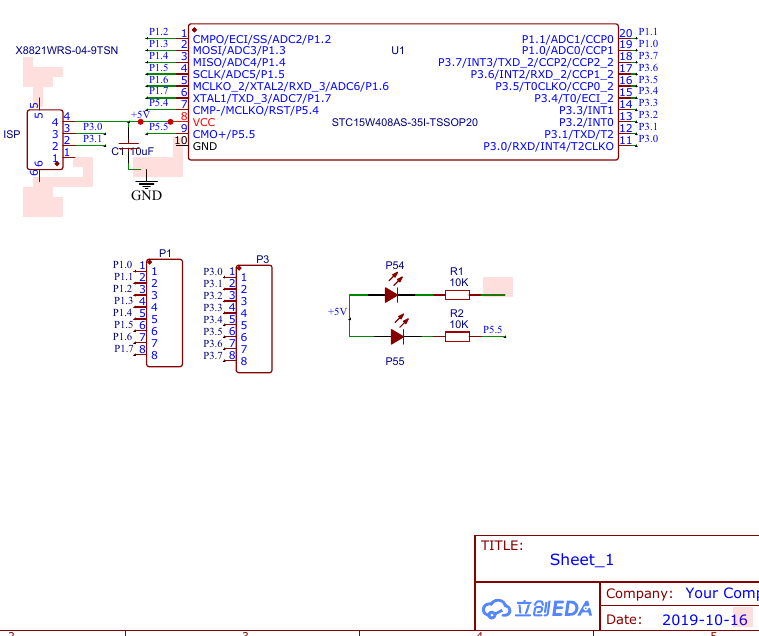

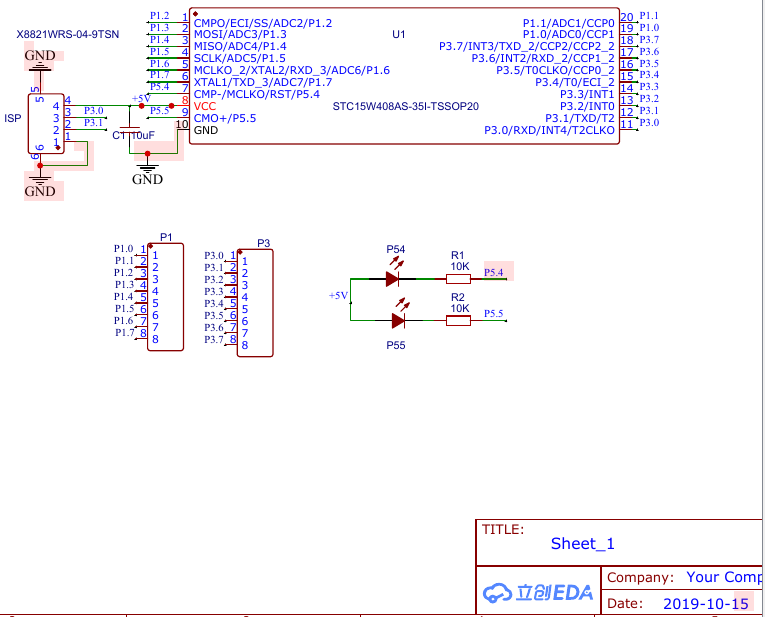

然后使用PDFDIFF工具对比如下图效果，不一样的可以标红，或者凸显。
工具下载请在公众号中回复关键词 原理图对比
最后，重要的事情说三遍，
如果您有基于网表的NETLIST原理图对比工具，欢迎分享，可以有偿！我想学习一下，谢谢。
如果您有基于网表的NETLIST原理图对比工具，欢迎分享，可以有偿！我想学习一下，谢谢。
如果您有基于网表的NETLIST原理图对比工具，欢迎分享，可以有偿！我想学习一下，谢谢。

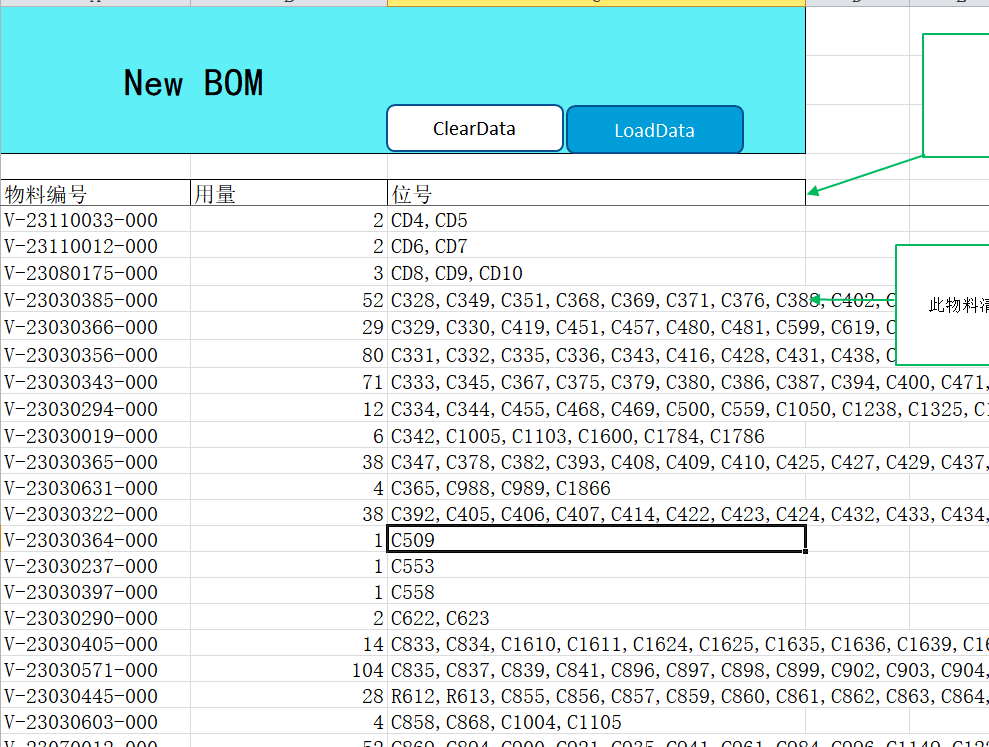

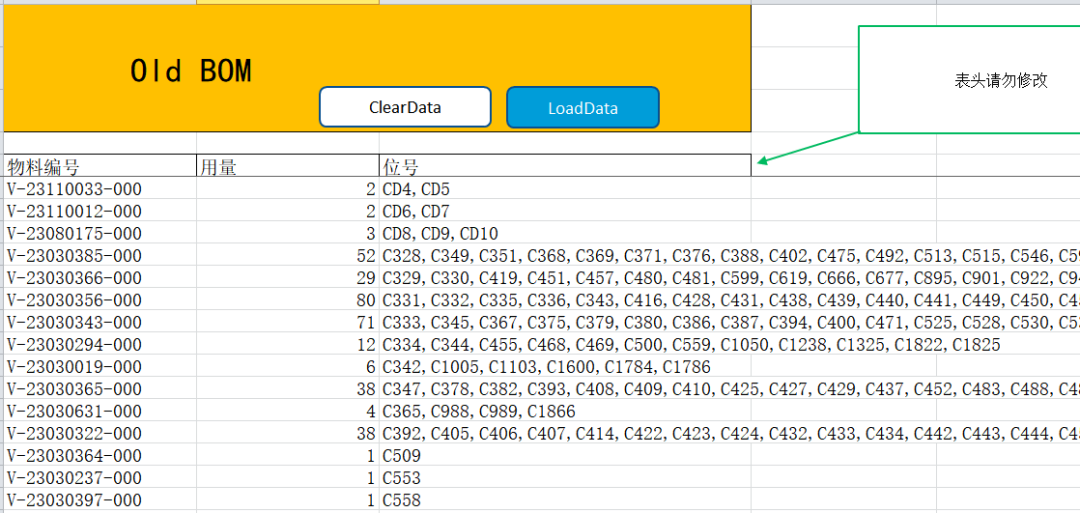

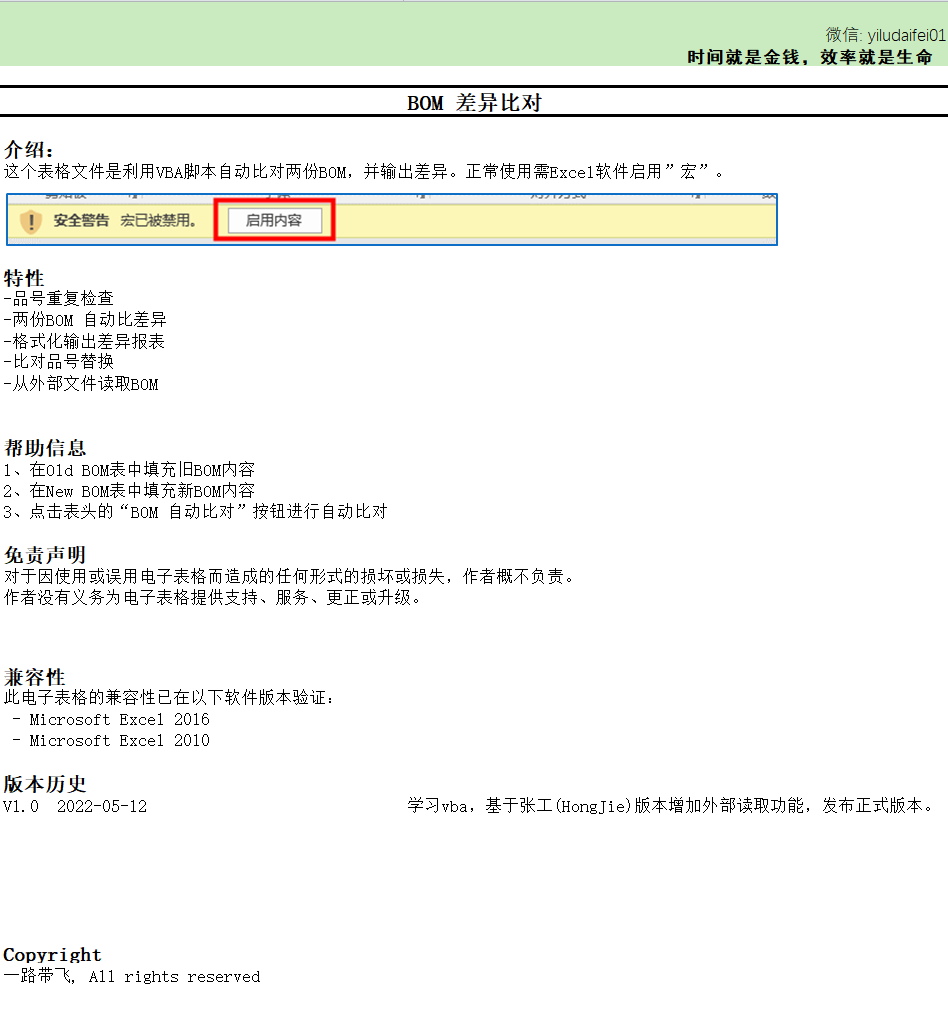

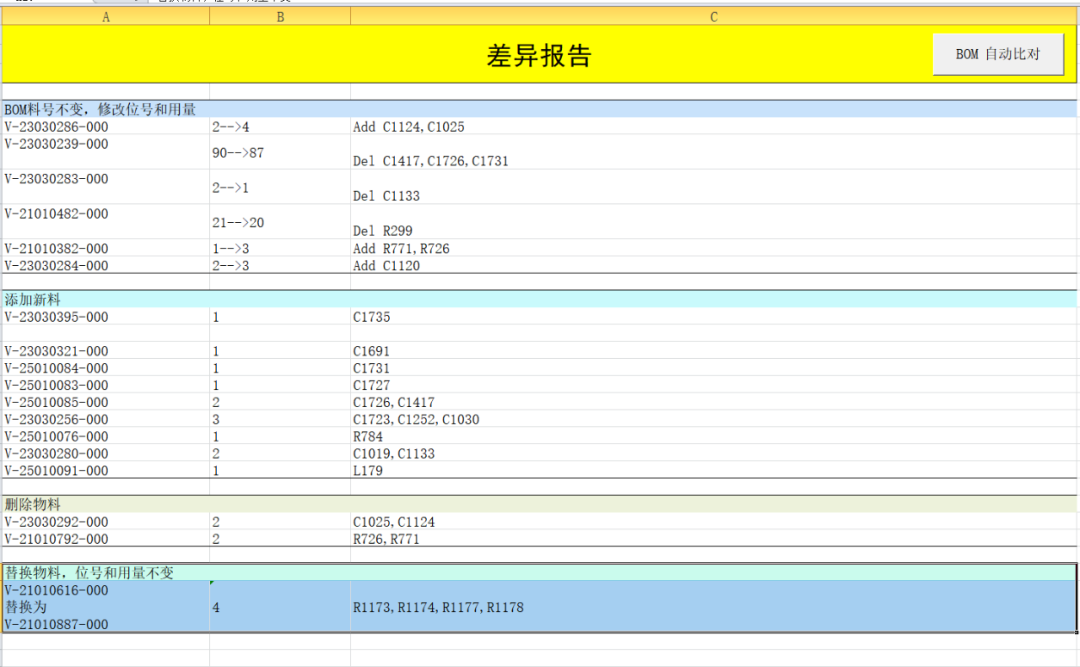

其实我也设计了一个BOM对比工具，只不过还在完善，等我完善后分享给大家，关于BOM对比工具大家也可以说一下建议：
