TPSI3052是具有集成 15V 栅极电源的隔离式开关驱动器

产品详情

描述：

TPSI3052 是一款完全集成的AH180N-WG-7隔离式开关驱动器，当与外部电源开关结合使用时，可形成一个完整的隔离式固态继电器 (SSR)。凭借 15V 的标称栅极驱动电压和 1.5/3.0A 的峰值拉电流和灌电流，可以选择多种外部电源开关来满足各种应用。TPSI3052 从其初级侧接收的电源产生自己的次级偏置电源，因此不需要隔离的次级电源偏置。此外，TPSI3052 可以选择为外部支持电路供电，以满足各种应用需求。

TPSI3052 根据所需的输入引脚数支持两种操作模式。在两线模式下，通常用于驱动机械继电器，控制开关只需要两个引脚，并支持 6.5 V 至 48 V 的宽电压工作范围。在三线模式下，主电源为 3 V 至 5.5 V由外部供电，开关通过单独的使能控制。TPSI3052S 仅在三线模式下可用，具有用于开关控制的一次性启用。此功能对于驱动通常只需要一个电流脉冲即可触发的 SCR 非常有用。

次级侧提供 15 V 稳压浮动电源轨，用于驱动各种电源开关，无需次级偏置电源。该应用可以驱动直流应用的单电源开关或交流应用的双背靠背电源开关，以及各种类型的可控硅。与传统机械继电器和光耦合器相比，TPSI3052 集成隔离保护非常稳健，具有更高的可靠性、更低的功耗和更大的温度范围。

TPSI3052 的功率传输可以通过使用从 PXFR 引脚到 VSSP 的外部电阻器选择七种功率级别设置之一来调整。此操作允许根据应用的需要在功耗与次级提供的功率之间进行权衡。

特性：

●无需隔离二次电源

●驱动外部功率晶体管或 SCR

●3kV RMS基本隔离

●具有 1.5/3A 峰值拉电流和灌电流的 15V 栅极驱动器

●为外部辅助电路提供高达 50mW 的电源

●支持交流或直流切换

●支持两线或三线模式

●七级功率传输，电阻可选

●功能安全能力

○可用于帮助功能安全系统设计的文档

●温度范围 –40 至 125°C 环境温度

●安全相关认证

○计划：4243-V PK基本隔离，符合 DIN V VDE 0884-11:2017-01

○计划：根据 UL 1577 进行 1 分钟的 3kV RMS隔离

应用：

●固态继电器 (SSR)

●楼宇自动化

●工厂自动化和控制

参数：

隔离等级 (Vrms)：3000

场效应管：外部的

通道数 (#)：1

电源电压 (Min) (V)：3

电源电压（最大）（V）：48

负载电压 (V)：1400

最大 (A)：100

栅极驱动电压 (V)：15

特征：电感隔离

开启时间（启用） (ns)：4000

关闭时间（禁用）（ns）：3000

◆TPSI3052 简化原理图

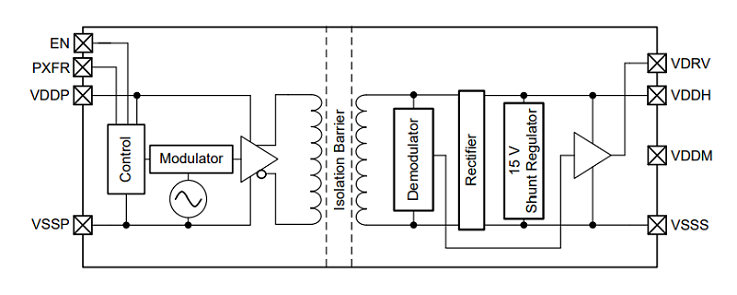

◆TPSI3052 功能框图
