STM32F407移植OpenHarmony系统
一、前言
最近OpenHarmony3.1已正式发布，标准系统(LiteOS-A)基础能力增强，小型系统(LiteOS-M)基本没啥变化，趋于稳定，为了弥补这个缺陷，移植最新的LiteOS-M到MCU上，使用最新的系统特性，我又研究了一下OpenHarmony移植到MCU的过程，之前移植失败有些细节没有注意到，后面研究后发现其实整体框架还是很清晰的，顺便将OpenHarmony 移植到MCU的过程分享给大家，相关教程和代码放在我的Gitee和Github仓库。
移植编译的方式使用的Makefile进行编译构建，没有使用官方推荐的najia进行构建，官方对于的najia的构建方式的描写的挺详细，也是主推的方法，有兴趣的可以自行去了解，我个人偏向于使用Make方式。
二、开发环境

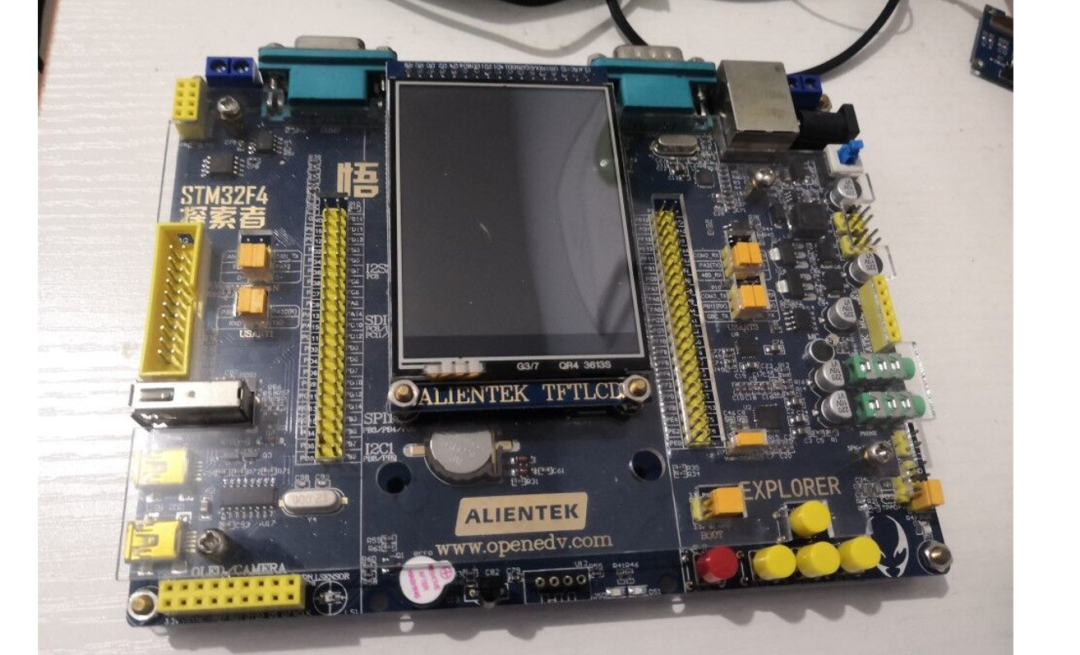

硬件平台：
原子开发板软件环境：
VSCode、STM32CubeMX、Git工具
技术基础：
- 会使用STM32CubeMX配置生成Makefile工程
- 会使用Git
- 懂一点makefile语法
三、获取源码、添加第三方依赖

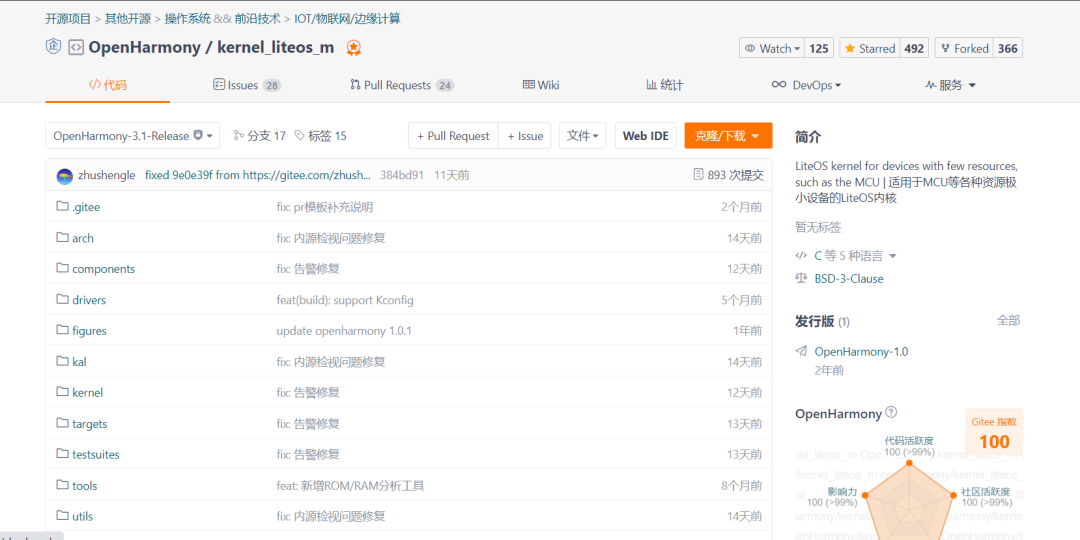

上Gitee拉取代码，选3.1发布的版本：链接[1]

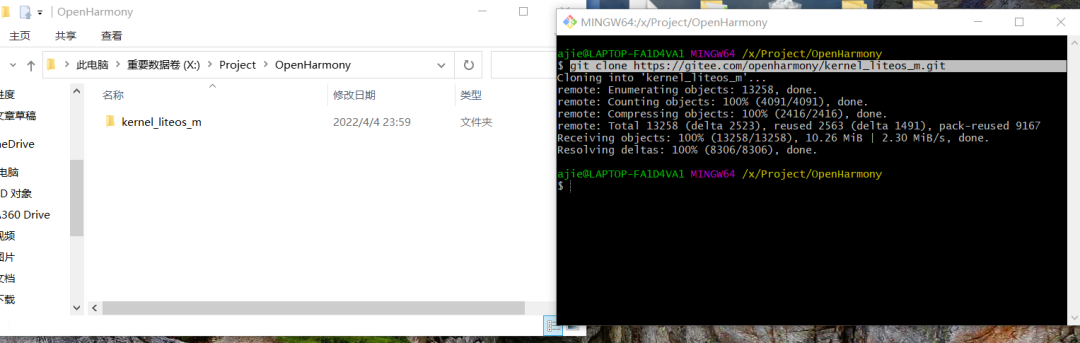

OpenHarmony仓库拉到本地的文件夹：
git clone https://gitee.com/openharmony/kernel_liteos_m.git
拉取：
拉取代码然后在git进入到kernel_liteos_m里面，新建third_party目录并进入
cd kernel_liteos_m
mkdir ./third_party
cd third_party
然后拉取第三方依赖文件到本地
git clone https://gitee.com/openharmony/third_party_bounds_checking_function.git ./bounds_checking_function
git clone https://gitee.com/openharmony/third_party_cmsis.git ./cmsis
git clone https://gitee.com/openharmony/third_party_musl.git ./musl

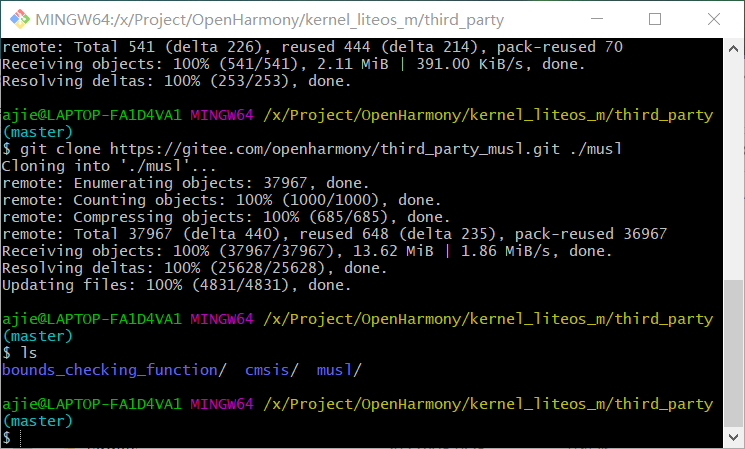

拉取完成如下：
拉取完成四、导入STM32 Makefile 工程

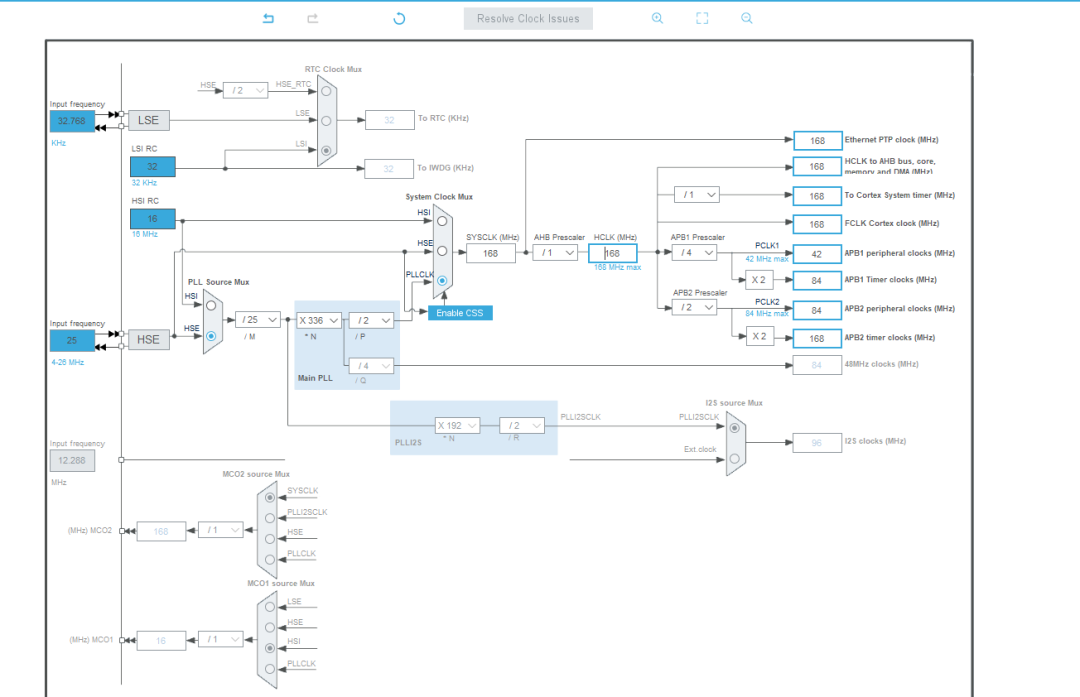

用 STM32CubeMX新建一个STM32F407ZGT6的工程，导出到liteos目录下面的 targets目录，STM32CubeMX导出Makefile工程详细教程可以百度自行寻找，我简单的写一下，在CubeMX工程中我们配置好时钟树：

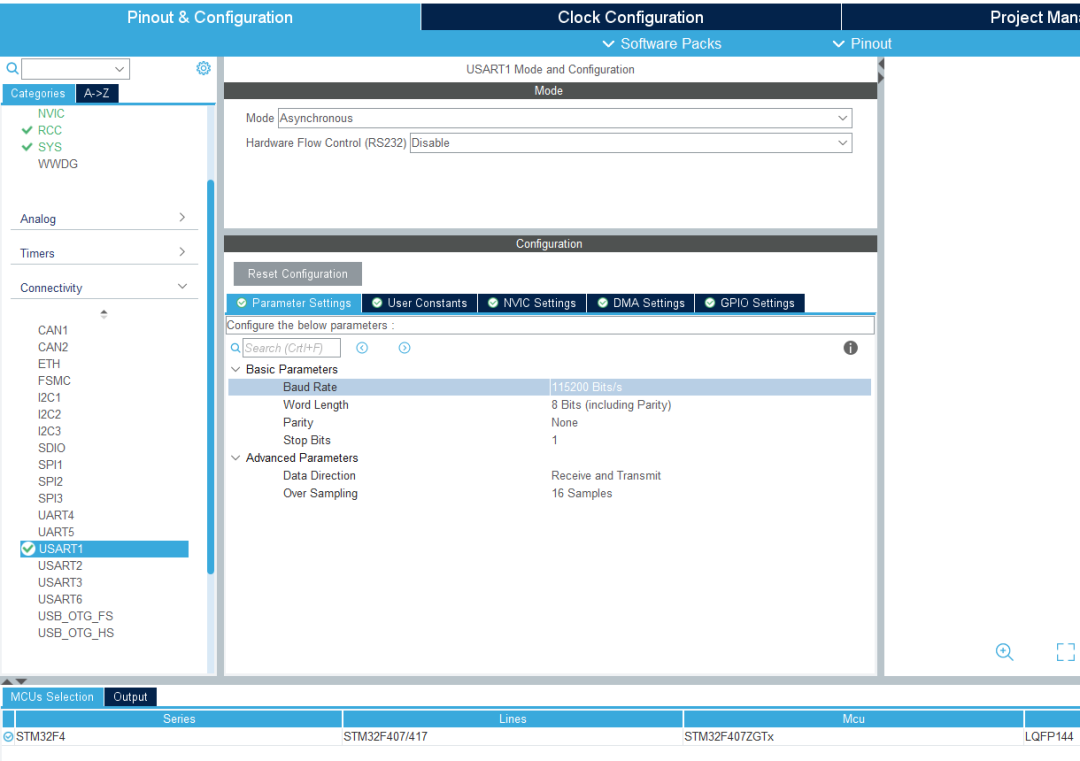

时钟树开启串口，方便进行调试：

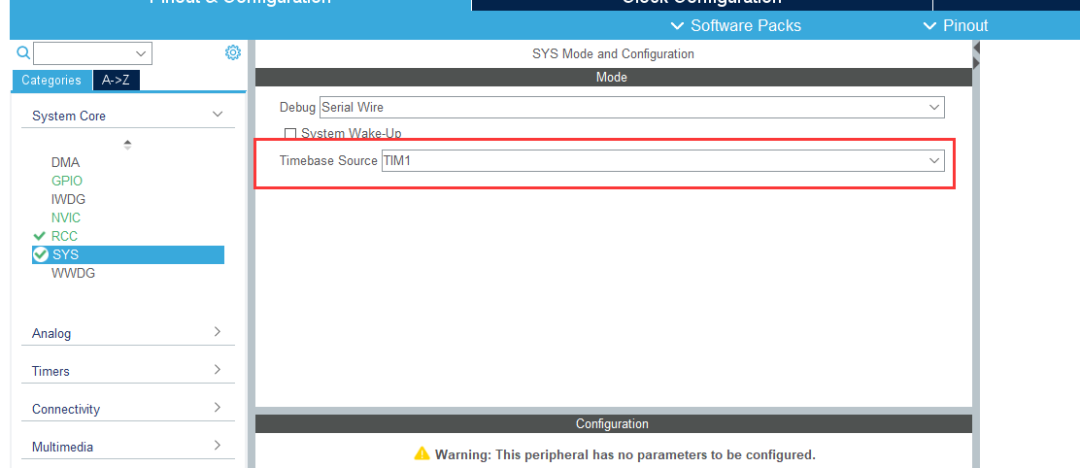

开启串口修改HAL库延时的基础时钟，改为其他非SysTick的定时器，避免HAL库延时的定时器和系统运行的定时器冲突：

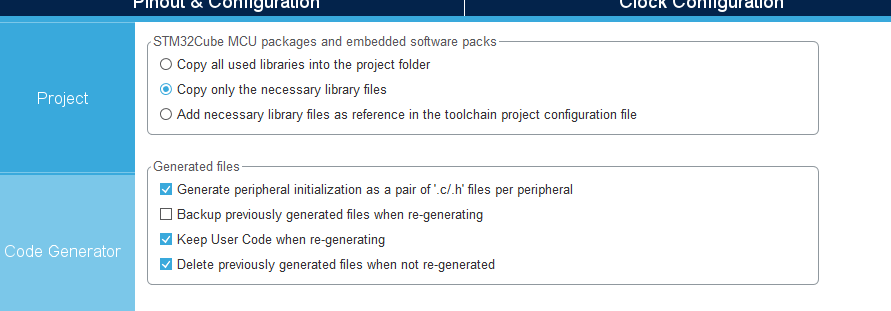

修改延时时钟配置工程选项：

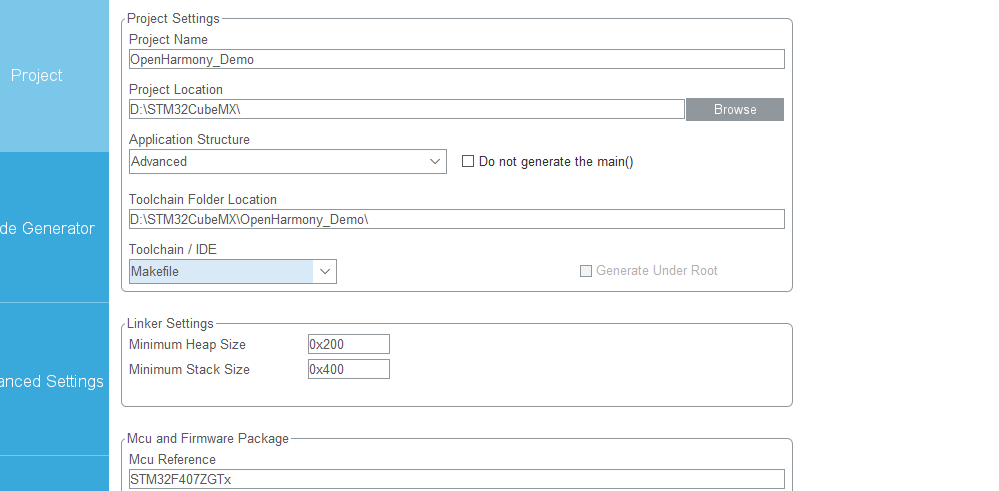

配置工程信息

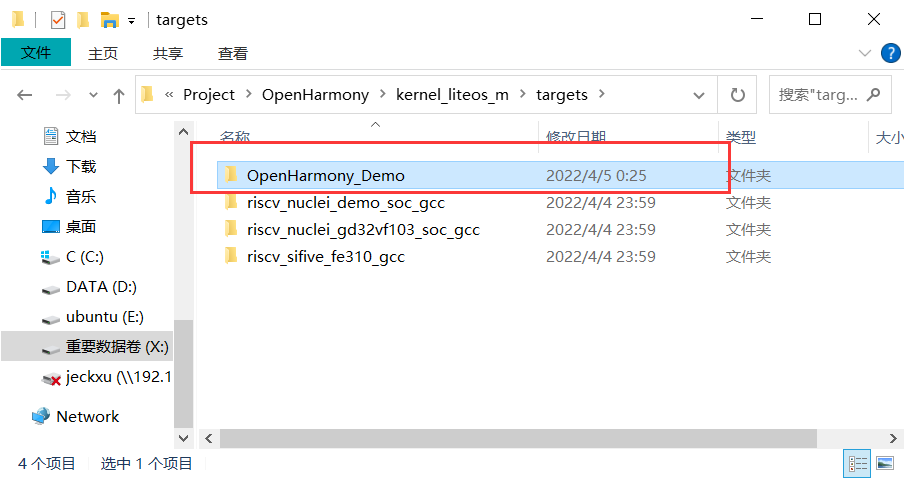

设置工程输出将生成的工程放到源码 targets 目录下：
复制代码目录target下提供了几个基于芯来risc-v和sifive risc-v架构的芯片示例，我们不用管他。
五、配置编译文件

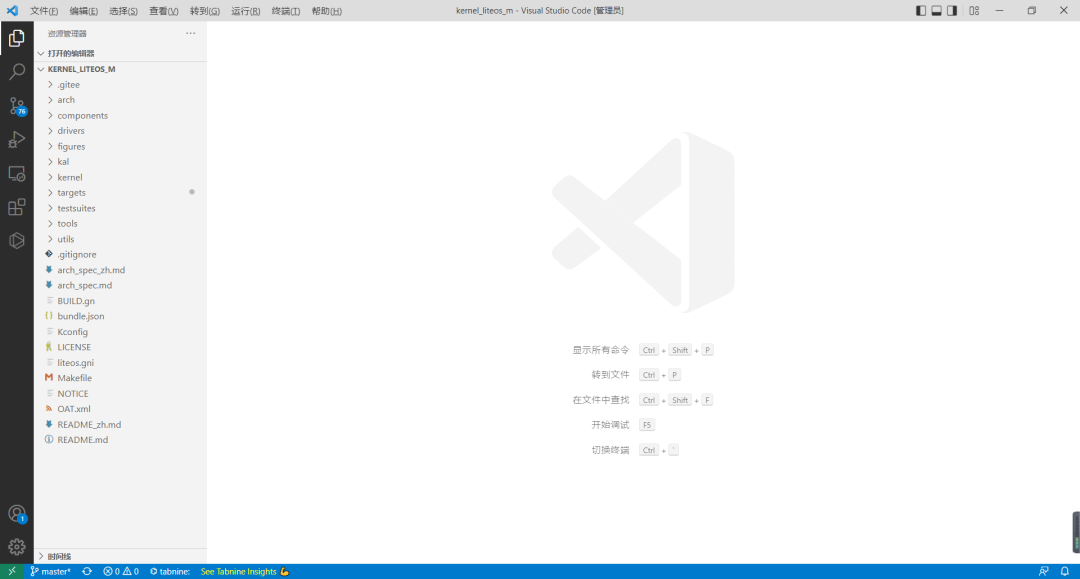

在 VSCode 打开源码目录：
源码目录在我们的Target下的工程目录中新建一个My_Path.mk文件，用于辅助进行编译构建，在该文件内依次添加如下的Makefile代码。
定位顶层目录
# Topdir
LITEOSTOPDIR := ../../
LITEOSTOPDIR := $(realpath $(LITEOSTOPDIR))
内核通用的路径和文件：
# Common
C_SOURCES += $(wildcard $(LITEOSTOPDIR)/kernel/src/*.c) \
$(wildcard $(LITEOSTOPDIR)/kernel/src/mm/*.c) \
$(wildcard $(LITEOSTOPDIR)/components/cpup/*.c) \
$(wildcard $(LITEOSTOPDIR)/components/power/*.c) \
$(wildcard $(LITEOSTOPDIR)/components/backtrace/*.c) \
$(wildcard $(LITEOSTOPDIR)/components/exchook/*.c) \
$(wildcard $(LITEOSTOPDIR)/components/signal/*.c) \
$(wildcard $(LITEOSTOPDIR)/utils/*.c)
C_INCLUDES += -I$(LITEOSTOPDIR)/utils \
-I$(LITEOSTOPDIR)/kernel/include \
-I$(LITEOSTOPDIR)/components/cpup \
-I$(LITEOSTOPDIR)/components/power \
-I$(LITEOSTOPDIR)/components/backtrace \
-I$(LITEOSTOPDIR)/components/exchook \
-I$(LITEOSTOPDIR)/components/signal
第三方库目录和文件：
# Third party related
C_SOURCES += $(wildcard $(LITEOSTOPDIR)/third_party/bounds_checking_function/src/*.c)\
$(wildcard $(LITEOSTOPDIR)/kal/cmsis/*.c)\
$(wildcard $(LITEOSTOPDIR)/kal/posix/src/*.c)
C_INCLUDES += -I$(LITEOSTOPDIR)/third_party/bounds_checking_function/include \
-I$(LITEOSTOPDIR)/third_party/bounds_checking_function/src\
-I$(LITEOSTOPDIR)/third_party/cmsis/CMSIS/RTOS2/Include \
-I$(LITEOSTOPDIR)/third_party/musl/porting/liteos_m/kernel/include\
-I$(LITEOSTOPDIR)/kal/cmsis \
-I$(LITEOSTOPDIR)/kal/posix/include \
-I$(LITEOSTOPDIR)/kal/posix/musl_src/internal
个人的文件和路径，位置预留：
# My file
C_SOURCES +=
C_INCLUDES +=
架构相关文件，选择M4相关架构文件的目录
# Arch related
ASM_SOURCES += $(wildcard $(LITEOSTOPDIR)/arch/arm/cortex-m4/gcc/*.s)
ASMS_SOURCES += $(wildcard $(LITEOSTOPDIR)/arch/arm/cortex-m4/gcc/*.S)
C_SOURCES += $(wildcard $(LITEOSTOPDIR)/arch/arm/cortex-m4/gcc/*.c)
C_INCLUDES += -I. \
-I$(LITEOSTOPDIR)/arch/include \
-I$(LITEOSTOPDIR)/arch/arm/cortex-m4/gcc
CFLAGS += -nostdinc -nostdlib
ASFLAGS += -imacros $(LITEOSTOPDIR)/kernel/include/los_config.h -DCLZ=CLZ
# list of ASM .S program objects
OBJECTS += $(addprefix $(BUILD_DIR)/,$(notdir $(ASMS_SOURCES:.S=.o)))
vpath %.S $(sort $(dir $(ASMS_SOURCES)))
$(BUILD_DIR)/%.o: %.S Makefile | $(BUILD_DIR)
$(CC) -c $(CFLAGS) $(ASFLAGS) $< -o $@

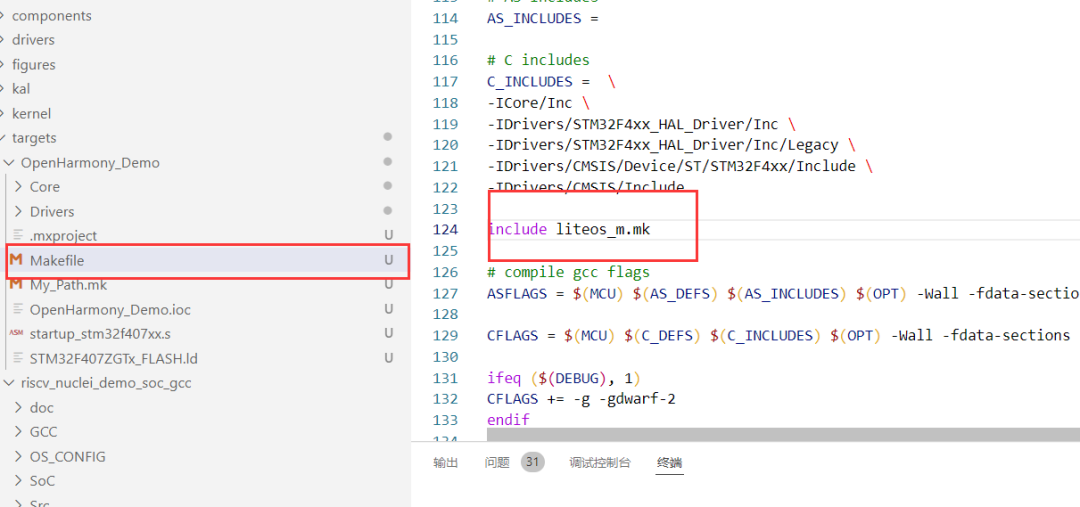

然后在工程的Makefile中如下位置调用我们的makefile文件：
Makefile 文件六、添加工程配置文件
我们要添加一个工程配置文件，用于配置和裁剪内核，在Targets下的工程目录内，添加一个target_config.h文件，文件内容如下：
/**@defgroup los_config System configuration items
* @ingroup kernel
*/
#ifndef _TARGET_CONFIG_H
#define _TARGET_CONFIG_H
#include "stm32f4xx.h"
#include "stm32f4xx_it.h"
#ifdef __cplusplus
#if __cplusplus
extern "C"
{
#endif /* __cplusplus */
#endif /* __cplusplus */
/*=============================================================================
System clock module configuration
=============================================================================*/
#define OS_SYS_CLOCK SystemCoreClock
#define LOSCFG_BASE_CORE_TICK_PER_SECOND (1000UL)
#define LOSCFG_BASE_CORE_TICK_HW_TIME 0
#define LOSCFG_BASE_CORE_TICK_WTIMER 0
#define LOSCFG_BASE_CORE_TICK_RESPONSE_MAX SysTick_LOAD_RELOAD_Msk
/*=============================================================================
Hardware interrupt module configuration
=============================================================================*/
#define LOSCFG_PLATFORM_HWI 0
#define LOSCFG_USE_SYSTEM_DEFINED_INTERRUPT 0
#define LOSCFG_PLATFORM_HWI_LIMIT 128
/*=============================================================================
Openharmony Kernel configuration
=============================================================================*/
/*=============================================================================
Task module configuration
=============================================================================*/
#define LOSCFG_BASE_CORE_TSK_LIMIT 24
#define LOSCFG_BASE_CORE_TSK_IDLE_STACK_SIZE (0x500U)
#define LOSCFG_BASE_CORE_TSK_DEFAULT_STACK_SIZE (0x2D0U)
#define LOSCFG_BASE_CORE_TSK_MIN_STACK_SIZE (0x130U)
#define LOSCFG_BASE_CORE_TIMESLICE 1
#define LOSCFG_BASE_CORE_TIMESLICE_TIMEOUT 20000
/*=============================================================================
Semaphore module configuration
=============================================================================*/
#define LOSCFG_BASE_IPC_SEM 1
#define LOSCFG_BASE_IPC_SEM_LIMIT 48
/*=============================================================================
Mutex module configuration
=============================================================================*/
#define LOSCFG_BASE_IPC_MUX 1
#define LOSCFG_BASE_IPC_MUX_LIMIT 24
/*=============================================================================
Queue module configuration
=============================================================================*/
#define LOSCFG_BASE_IPC_QUEUE 1
#define LOSCFG_BASE_IPC_QUEUE_LIMIT 24
/*=============================================================================
Software timer module configuration
=============================================================================*/
#define LOSCFG_BASE_CORE_SWTMR 1
#define LOSCFG_BASE_CORE_SWTMR_ALIGN 1
#define LOSCFG_BASE_CORE_SWTMR_LIMIT 48
/*=============================================================================
Memory module configuration
=============================================================================*/
#define LOSCFG_MEM_MUL_POOL 1
#define OS_SYS_MEM_NUM 20
/*=============================================================================
Exception module configuration
=============================================================================*/
#define LOSCFG_PLATFORM_EXC 1
/*=============================================================================
TestSuite configuration
=============================================================================*/
#define LOSCFG_TEST 0
#ifndef LOSCFG_BACKTRACE_TYPE
#define LOSCFG_BACKTRACE_TYPE 1
#endif
/**
* @ingroup los_config
* Configuration backtrace depth.
*/
#ifndef LOSCFG_BACKTRACE_DEPTH
#define LOSCFG_BACKTRACE_DEPTH 15
#endif
#ifdef __cplusplus
#if __cplusplus
}
#endif /* __cplusplus */
#endif /* __cplusplus */
#endif /* _TARGET_CONFIG_H */
这些配置文件的含义和功能，主要是对着los_config.h来进行修改的，后面我会进行分析！

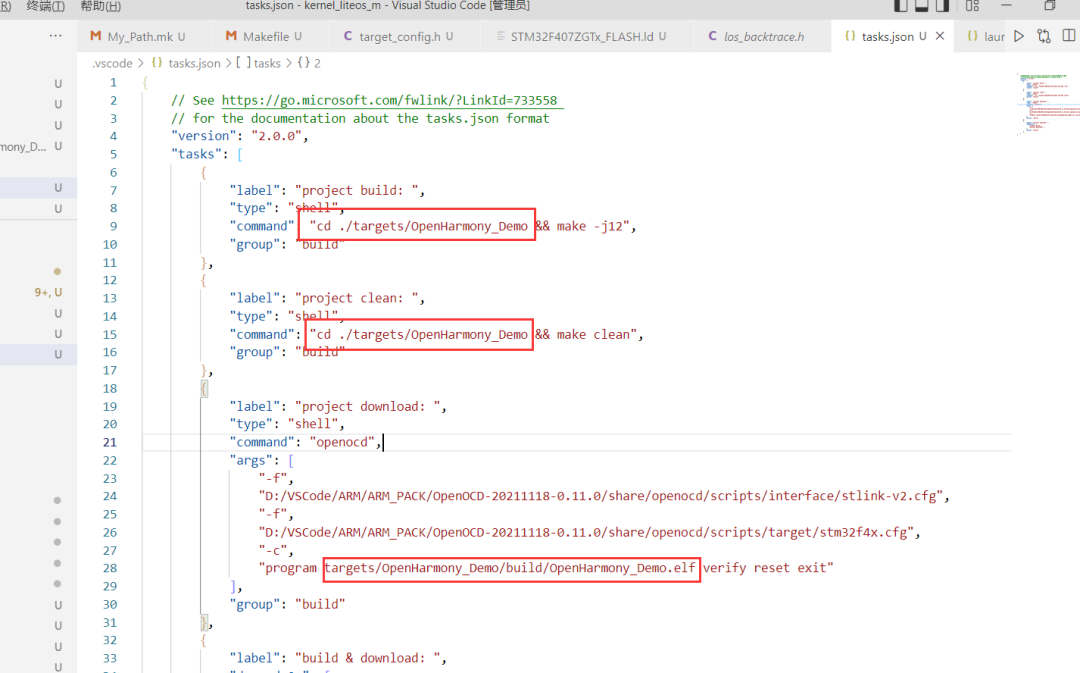

配置文件完成后对代码进行编译，编译使用的task.json来快速配置的，配置环境那一节我有提到过，修改路径如下：

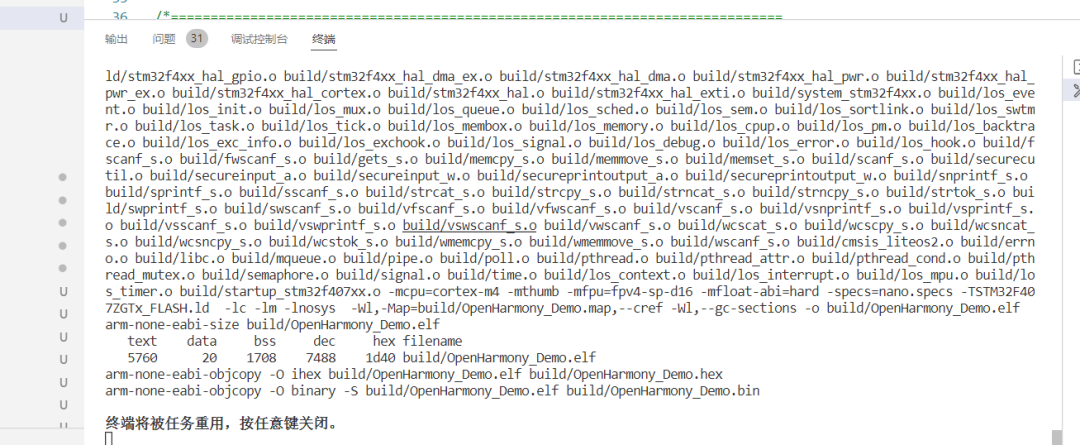

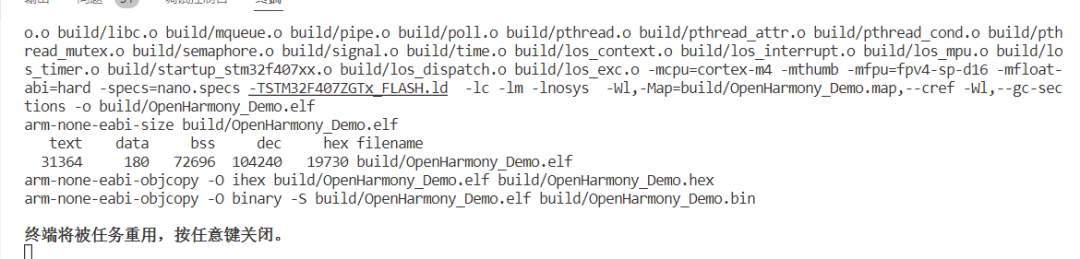

修改路径然后编译，编译完成如下：
编译结果七、修改链接脚本

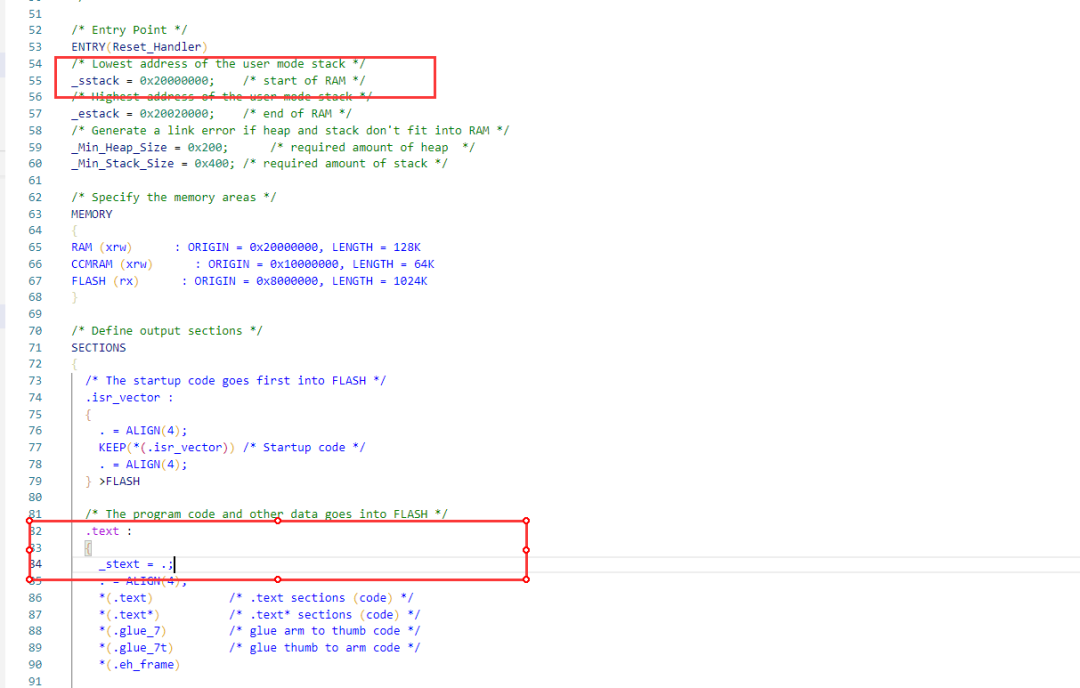

在链接脚本targets\OpenHarmony_Demo\STM32F407ZGTx_FLASH.ld 中定义栈的起始地址为 0x20000000：
/* Lowest address of the user mode stack */
_sstack = 0x20000000; /* start of RAM */
添加.text 段的起始地址，这是链接脚本的语法，将当前位置地址赋值给_stext：
_stext = .;
具体位置如下：
代码位置八、修改中断服务函数
虽然编译完成了，但就算下载了程序，也无法正常运行，因为之前的配置代码写的
/*=============================================================================
Hardware interrupt module configuration
=============================================================================*/
#define LOSCFG_PLATFORM_HWI 0
#define LOSCFG_USE_SYSTEM_DEFINED_INTERRUPT 0
#define LOSCFG_PLATFORM_HWI_LIMIT 128
不使用硬件中断接管，所以我们需要在系统运行的两个重要中断服务函数添加内核的接口，让STM32的中断管理可以跳转到内核的处理函数：
进入 targets\OpenHarmony_Demo\Core\Src\stm32f4xx_it.c 文件，在下面两个函数添加如下函数：
在PendSV异常中进入LiteOS HalPendSV 异常处理函数，进行任务切换操作
void PendSV_Handler(void)
{
/* USER CODE BEGIN PendSV_IRQn 0 */
HalPendSV();
/* USER CODE END PendSV_IRQn 0 */
/* USER CODE BEGIN PendSV_IRQn 1 */
/* USER CODE END PendSV_IRQn 1 */
}
在SysTick中断服务函数添加OsTickHandler函数，为系统提供时间基准
void SysTick_Handler(void)
{
/* USER CODE BEGIN SysTick_IRQn 0 */
OsTickHandler();
/* USER CODE END SysTick_IRQn 0 */
/* USER CODE BEGIN SysTick_IRQn 1 */
/* USER CODE END SysTick_IRQn 1 */
}
添加个头文件包含：
#include "los_arch_context.h"
#include "los_tick.h"
九、修改串口映射
之前我们有开启串口，所以我们再把printf的底层映射到串口上，供内核调用，便于调试，在main.c中包含头文件 include "stdio.h"，然后添加底层接口，底层接口未启动时使用阻塞方式发生数据，系统启动后则使用DMA 传输，通过信号量防止DMA使用冲突：
#if 1
int _write(int fd, char *ptr, int len)
{
osStatus_t result;
osKernelState_t state;
if (osKernelGetState() == osKernelInactive)
{
//系统未启动时不使用DMA
HAL_UART_Transmit(&huart1, ptr, len, 0xFFFF);
return len;
}
else
{
//获取信号，如果上一个DMA传输完成
//信号就能获取到，没有传输完成任务就挂起
//等到传输完成再恢复
result = osSemaphoreAcquire(UART1_TX_DMA_SemaphoreHandle, 0xFFFF);
if (result == osOK)
{
HAL_UART_Transmit_DMA(&huart1, ptr, len); //获取成功,发送数据
return len;
}
else
{
return -1; //获取失败
}
}
}
#endif
// DMA 传输完成后会调用传输完成回调函数，在该函数中我们释放信号
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
if (huart->Instance == huart1.Instance)
osSemaphoreRelease(UART1_TX_DMA_SemaphoreHandle);
}
十、添加测试任务
然后在main函数中添加一个测试任务和一个信号量：
变量定义：
osSemaphoreId_t UART1_TX_DMA_SemaphoreHandle;
const osSemaphoreAttr_t UART1_TX_DMA_Semaphore_attributes = {
.name = "UART1_TX_DMA_Semaphore",
};
osThreadId_t uart_taskHandle;
const osThreadAttr_t uart_task_attributes = {
.name = "uart_task",
.stack_size = 512 * 2,
.priority = (osPriority_t)osPriorityNormal3,
};
初始化：
osKernelInitialize();
UART1_TX_DMA_SemaphoreHandle = osSemaphoreNew(1, 1, &UART1_TX_DMA_Semaphore_attributes);
uart_taskHandle = osThreadNew(Uart_Task, NULL, &uart_task_attributes);
osKernelStart();
任务实体：
void Uart_Task(void *argument);
void Uart_Task(void *argument)
{
while (1)
{
printf("System Runing!!!\r\n");
osDelay(1000);
}
}
编译代码：
编译代码十一、实验现象

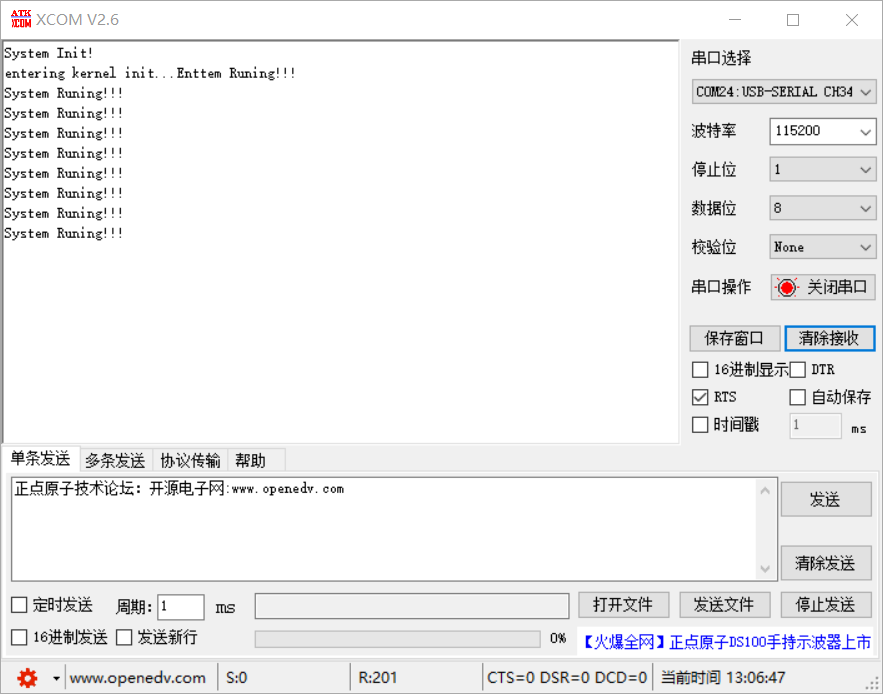

串口打印系统正常运行信息
运行信息十二、工程源码
示例工程的核心代码放到 Gitee 上了，需要自取，点击原文可以直接进入工程仓库，Gitee：仓库链接[2]
参考资料
[1]链接: https://gitee.com/openharmony/kernel_liteos_m/tree/OpenHarmony-3.1-Release/
[2]https://gitee.com/JeckXu666/openharmony-for-mcu: https://gitee.com/JeckXu666/openharmony-for-mcu
