----- 充电头网拆解报告 第2105篇 -----
前言
株式会社NTT DOCOMO是位居《财富》杂志“世界500强（2017）”第50位的NTT集团旗下子公司，主营移动通信服务，是日本最大的移动通信运营商。
和其它大公司一样，NTT DOCOMO做大之后也整了一些“奇奇怪怪”的业务，近期充电头网就拿到了它家的一款27W快充充电器，实际上产品已经推出有相当长一段时间了，下面就和小编来看看外国品牌的充电器做得咋样。
NTT docomo 27W充电器开箱

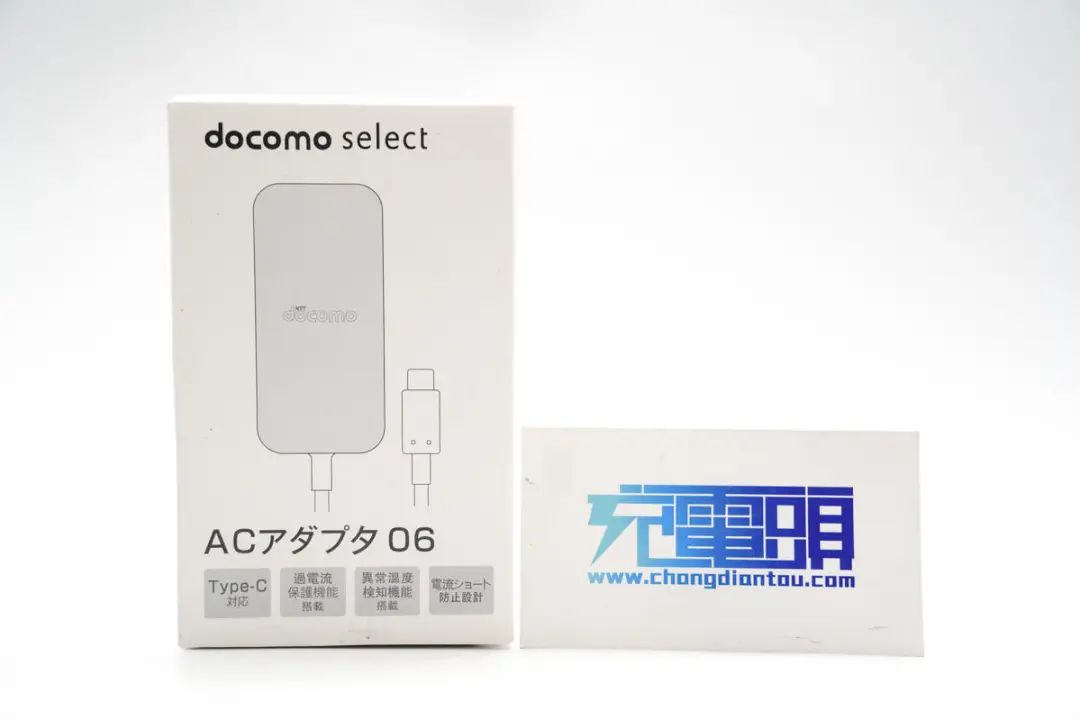

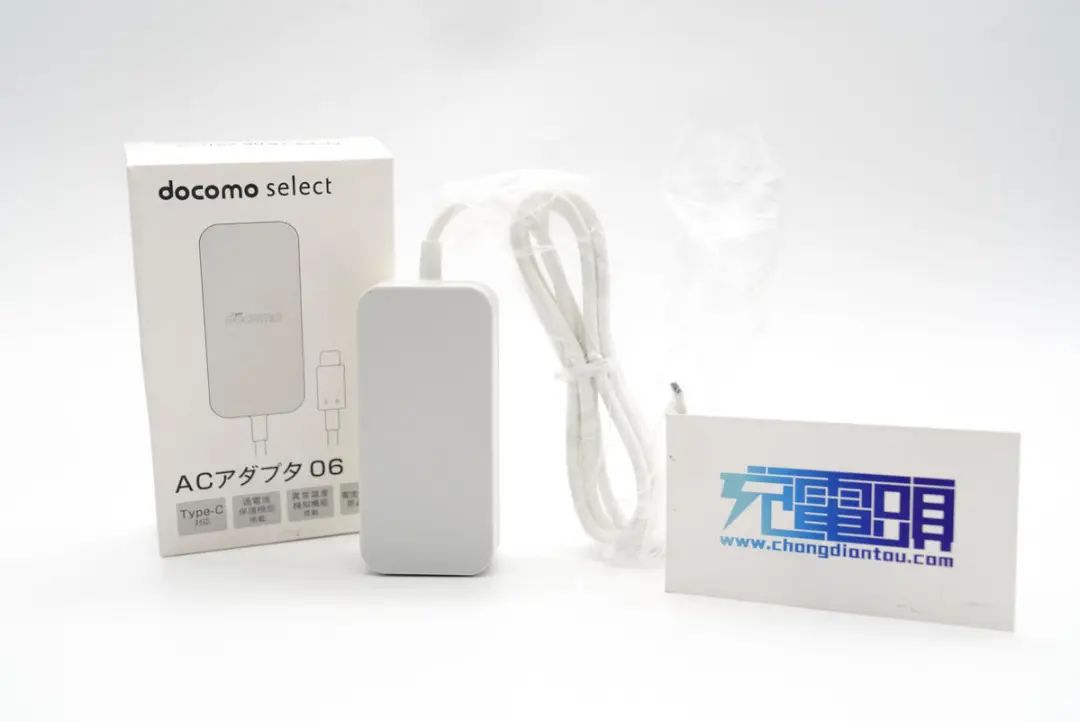

包装盒正面印有充电器品牌、简图、名称以及卖点等。
背面印有充电器参数和商家信息。
包装内仅有充电器。

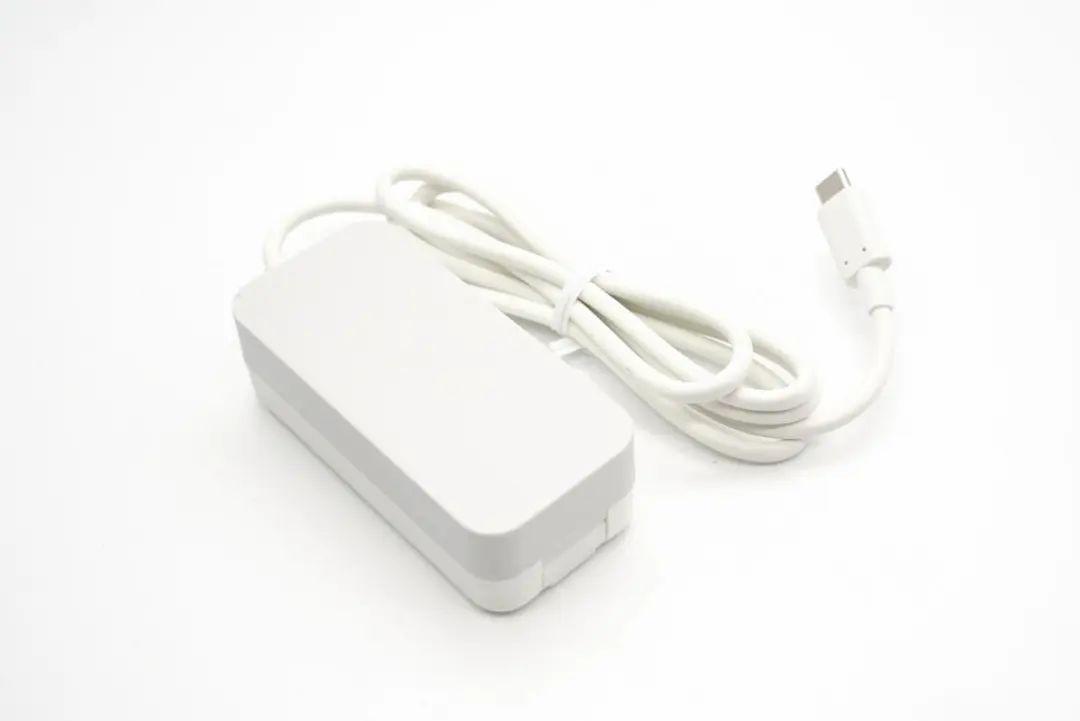

充电器自带USB-C线缆，机身为长条状造型，外壳由上下两部分拼接超声波焊接而成，分别为灰色和白色，表面哑光处理。

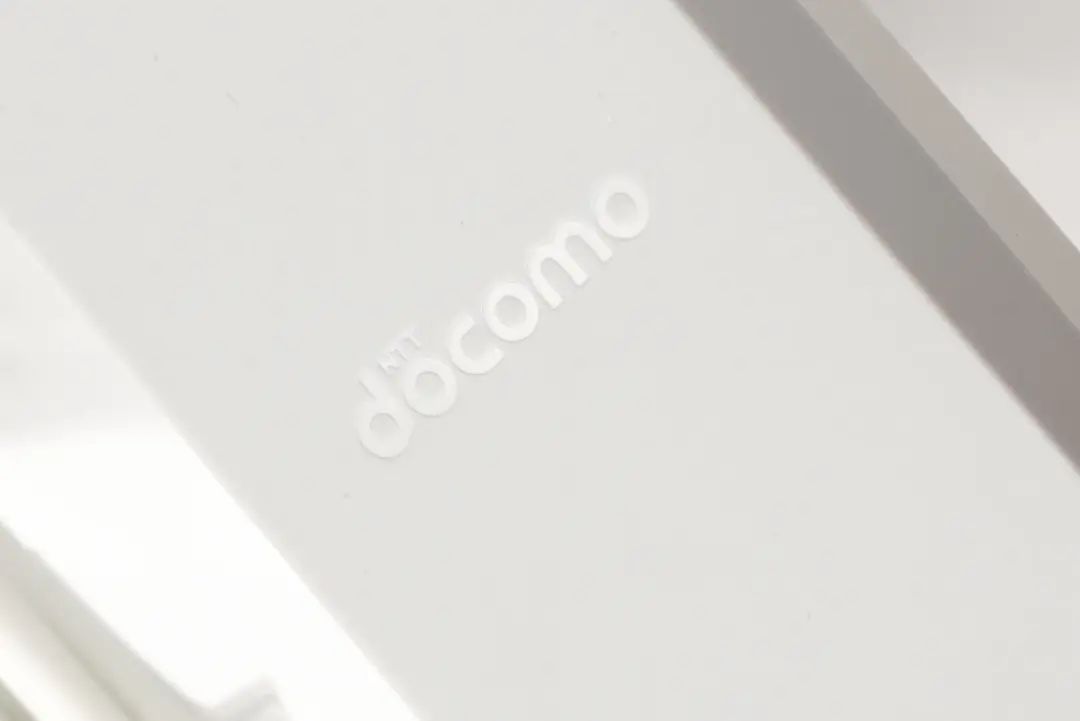

机身顶面中心设计有NTT docomo公司名称logo。

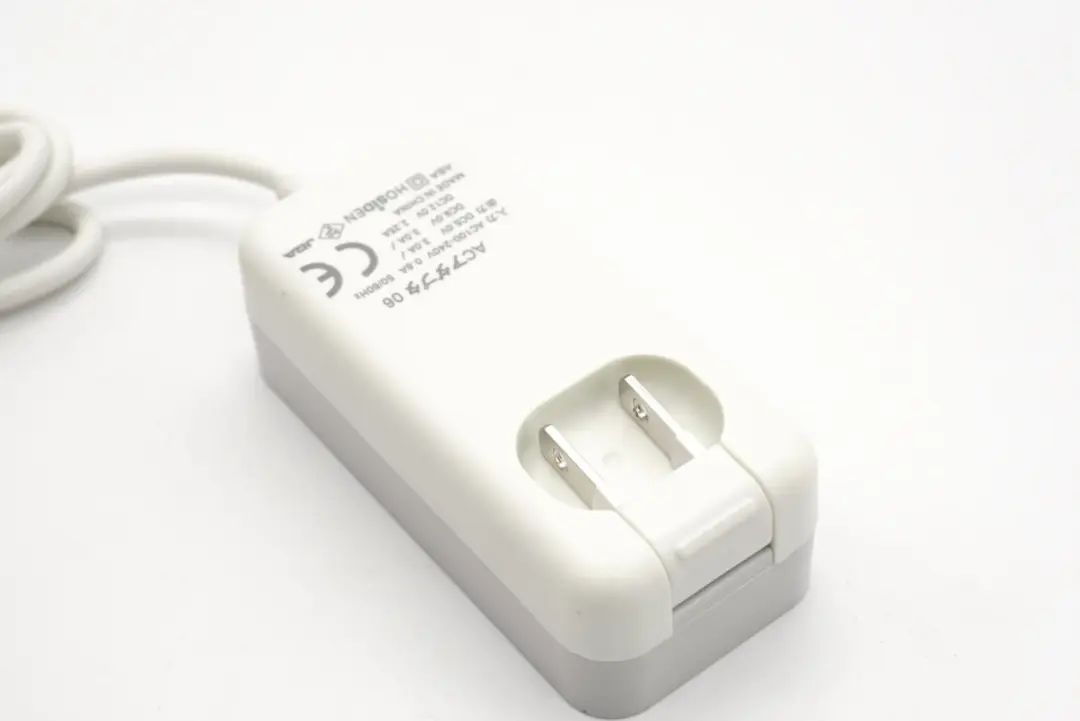

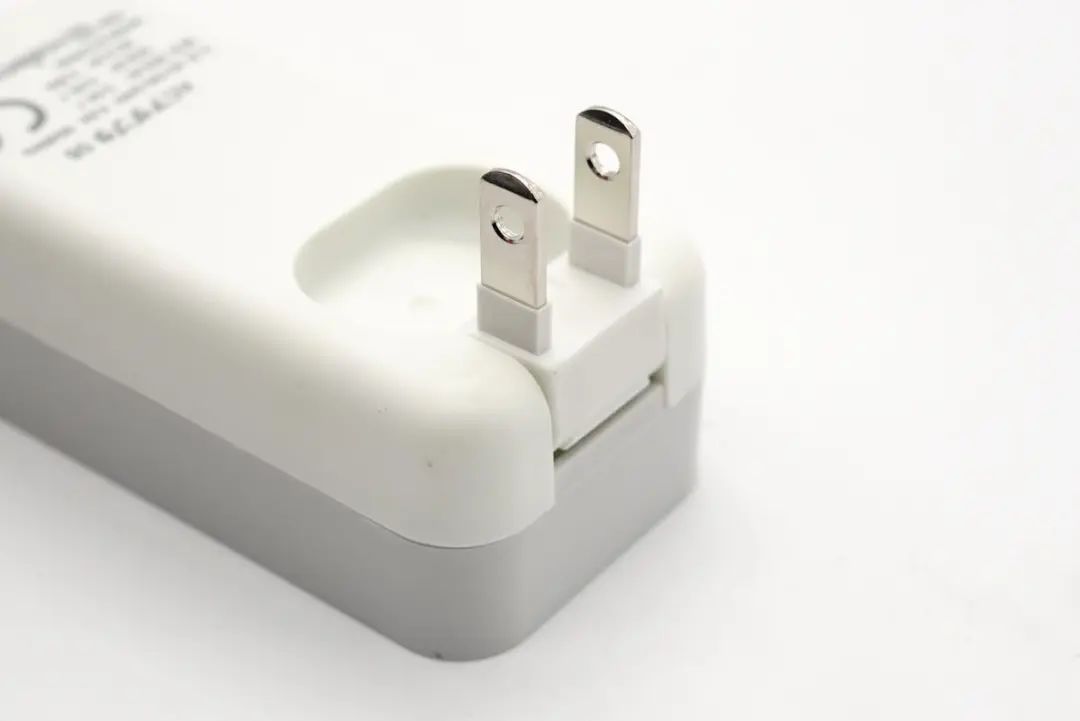

充电器配备可折叠插脚，插脚金属片对应区域凹槽设计，可旋转塑料壳上也设有凸起，都是为了方便用户取出插脚使用而设计。
配备插脚为美规。

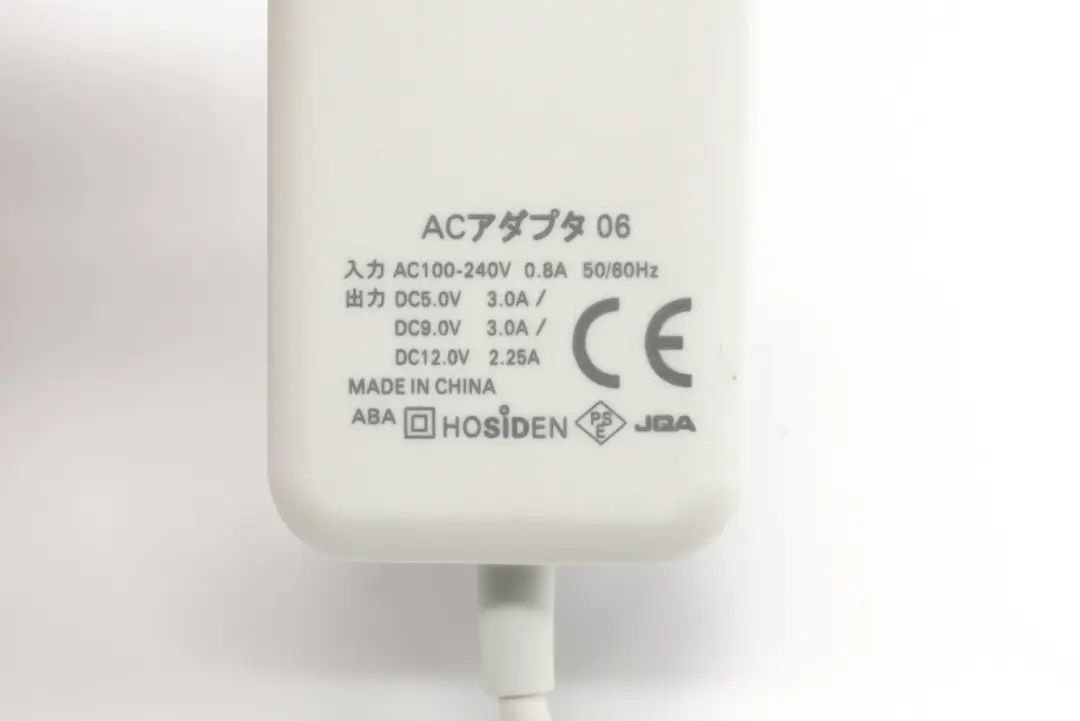

这一面外壳上还印有产品参数
输入：100-240V~50/60Hz 0.8A
输出：5V3A、9V3A、12V2.25A
产品已经通过了CE、PSE、JQA认证。

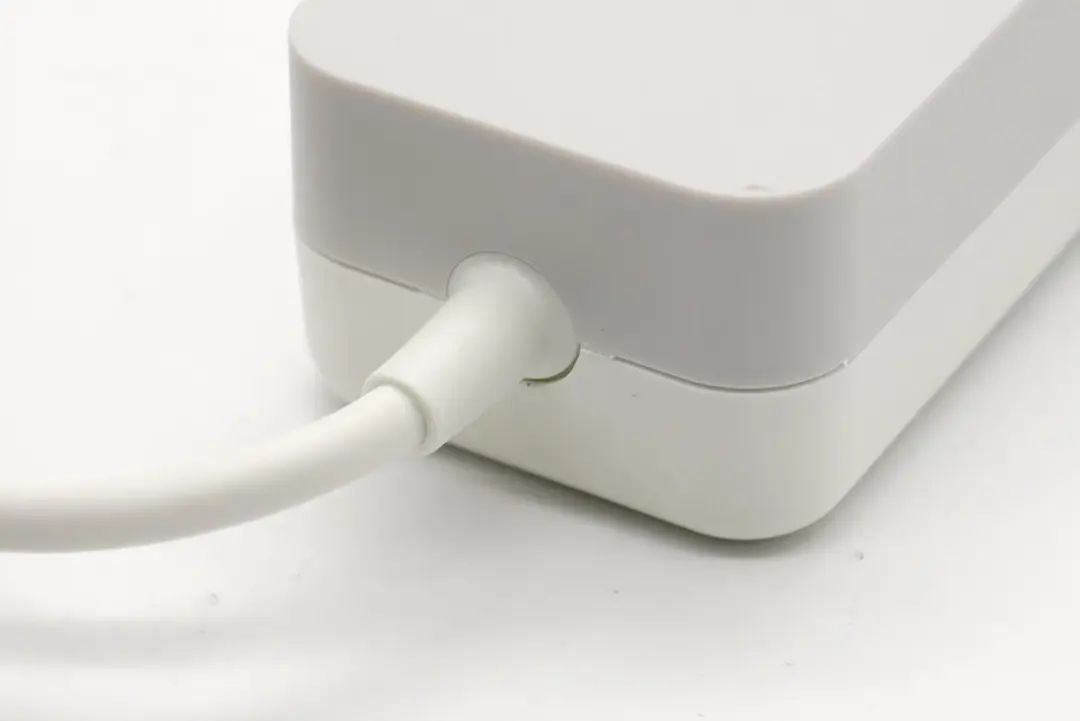

机身和线缆交界处做了抗弯折处理。

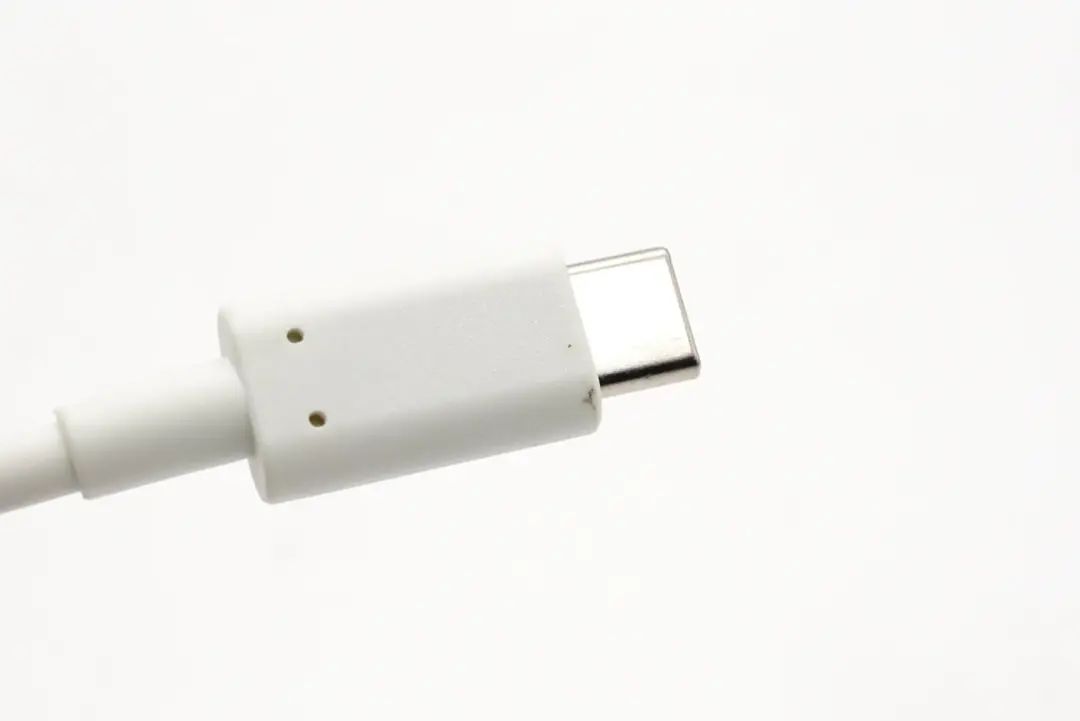

线头两侧半圆弧面设计，末端还设有两个圆孔，外壳磨砂方便插拔。

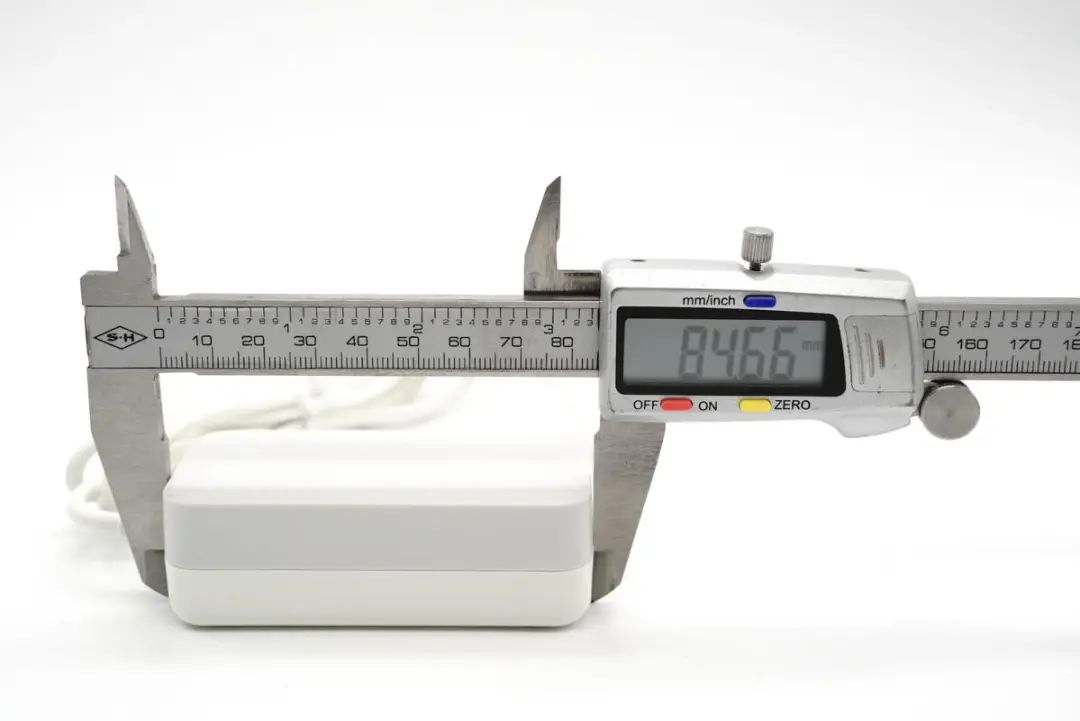

测得充电器机身长度约为84.66mm。

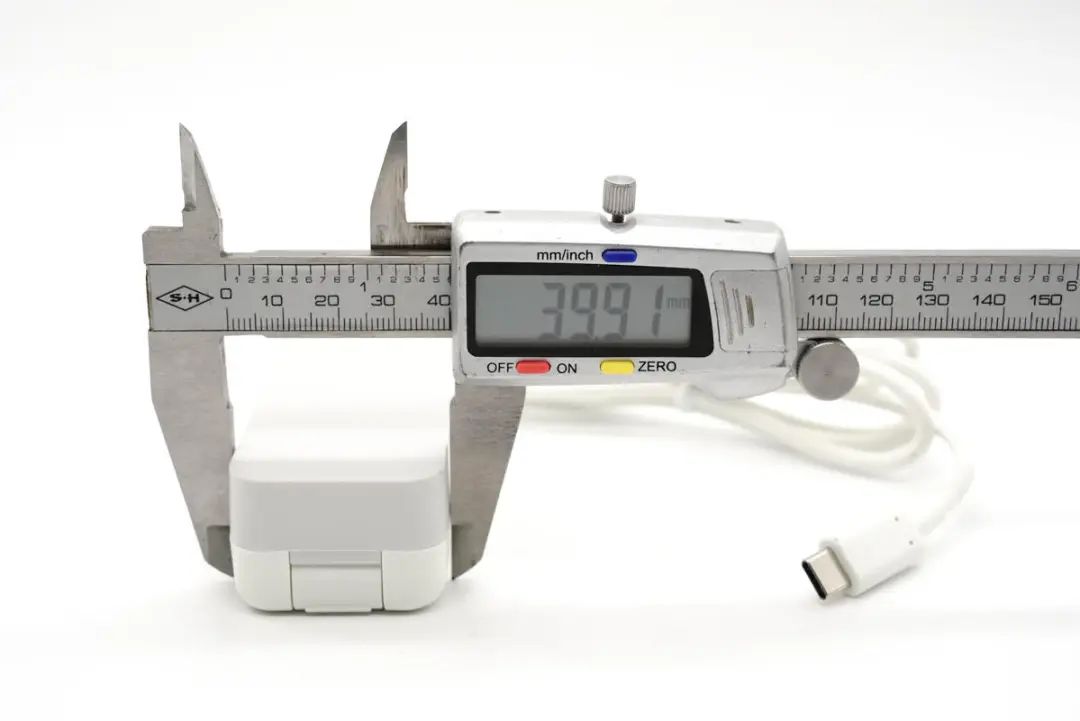

宽度为39.91mm。

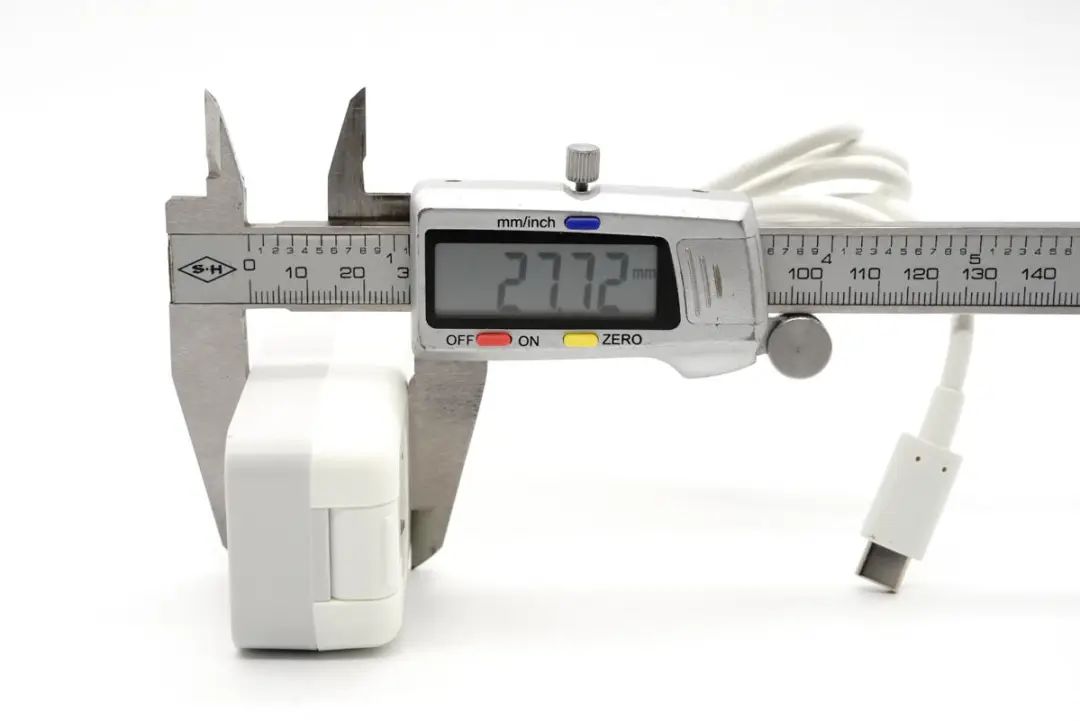

厚度为27.72mm。

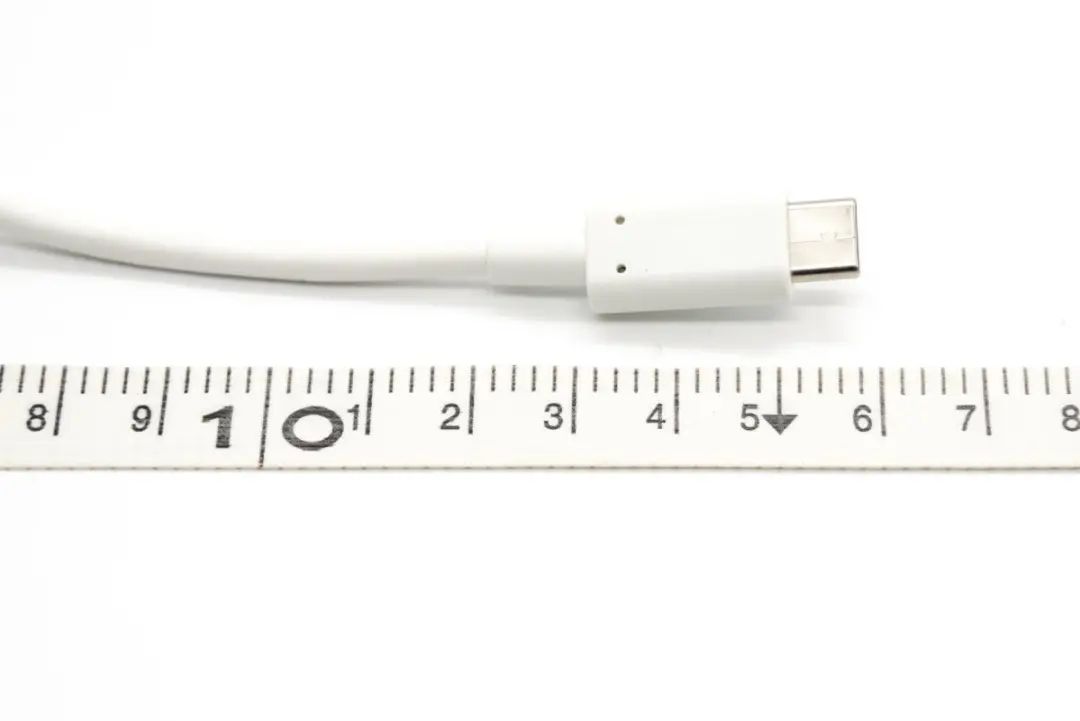

线缆长度约为116cm。

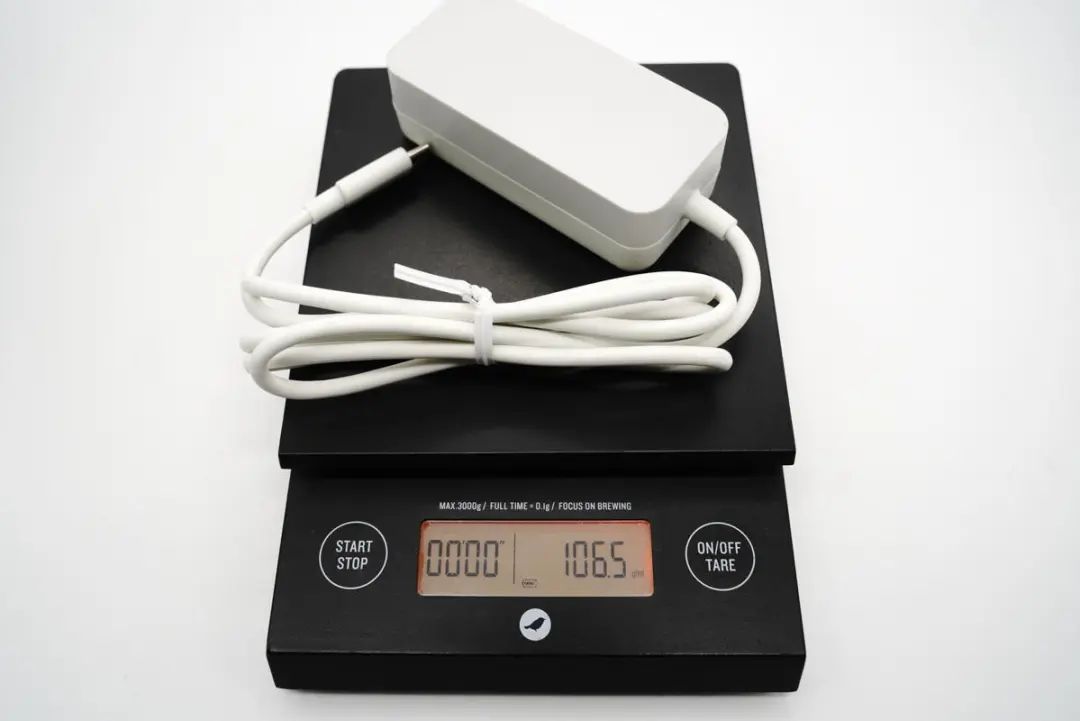

总重量约为107g。
NTT docomo 27W充电器拆解
对NTT docomo 27W充电器做了基本了解后，下面继续对其进行拆解，一起来看看产品的实际用料做工。

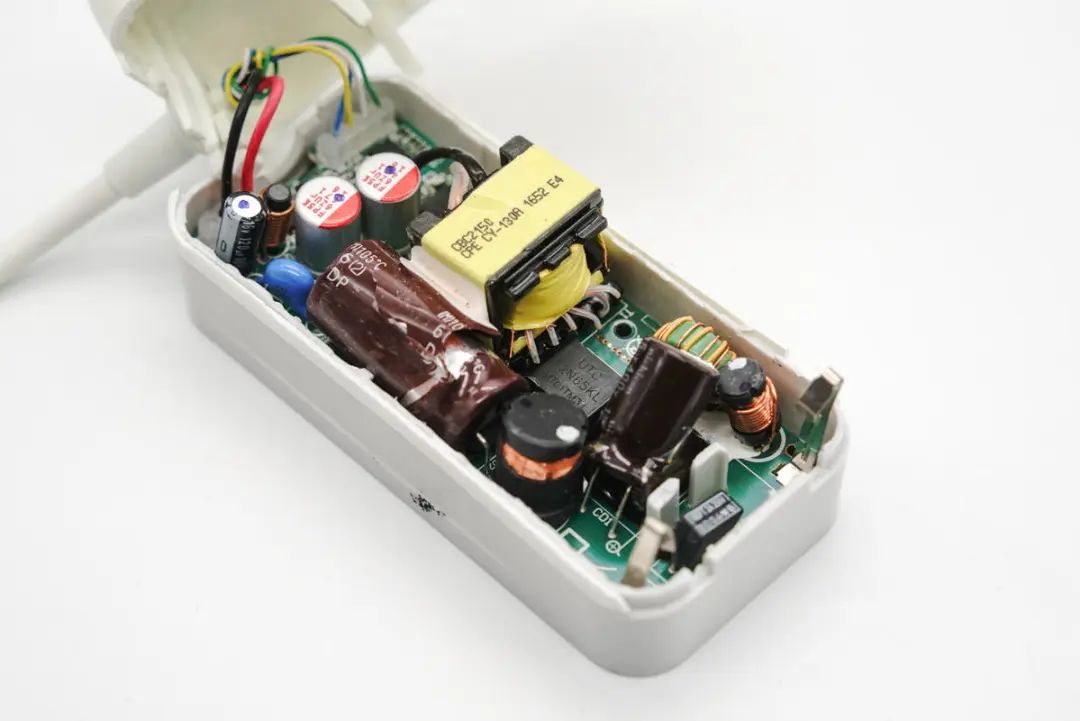

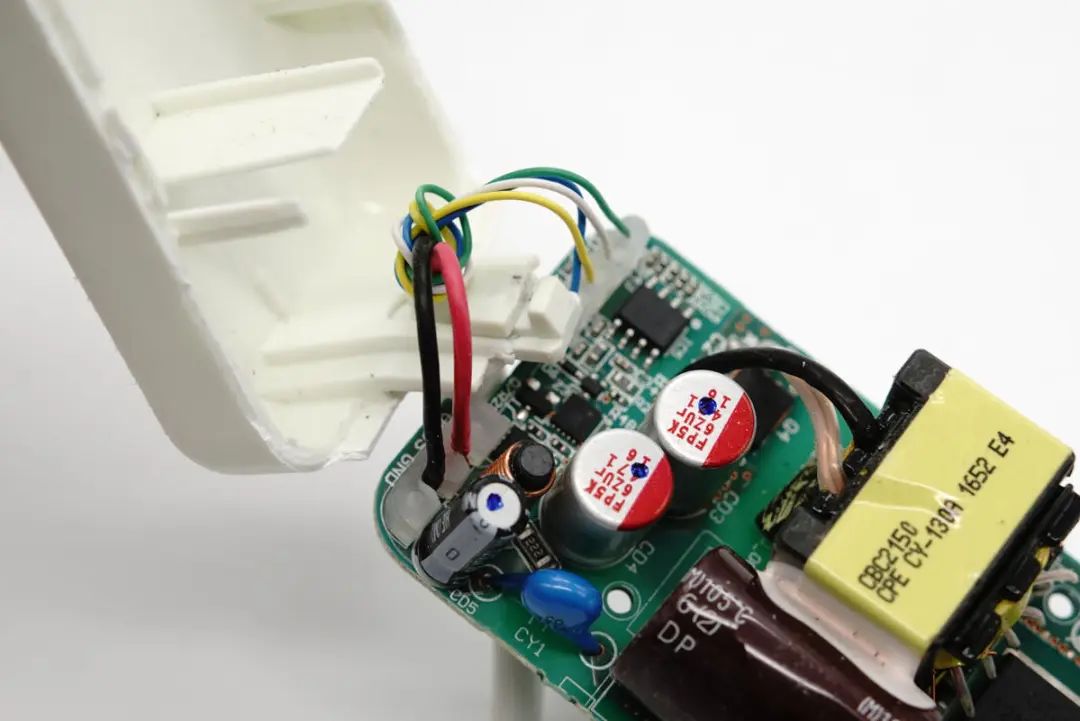

充电器内部设计紧凑，两面壳体内部均有隔离板插入电路板的隔离槽内加强绝缘。
充电器自带线设计，输出线采用线卡固定焊接。

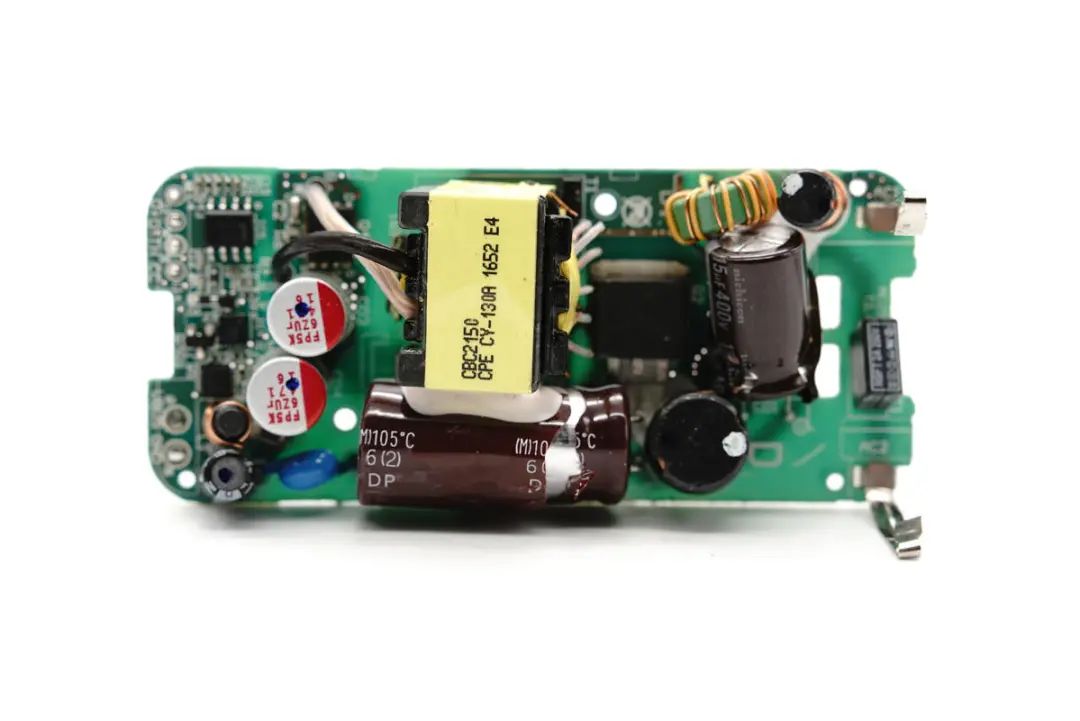

电路板为长条结构，从左侧到右侧依次为直流输出和交流输入。

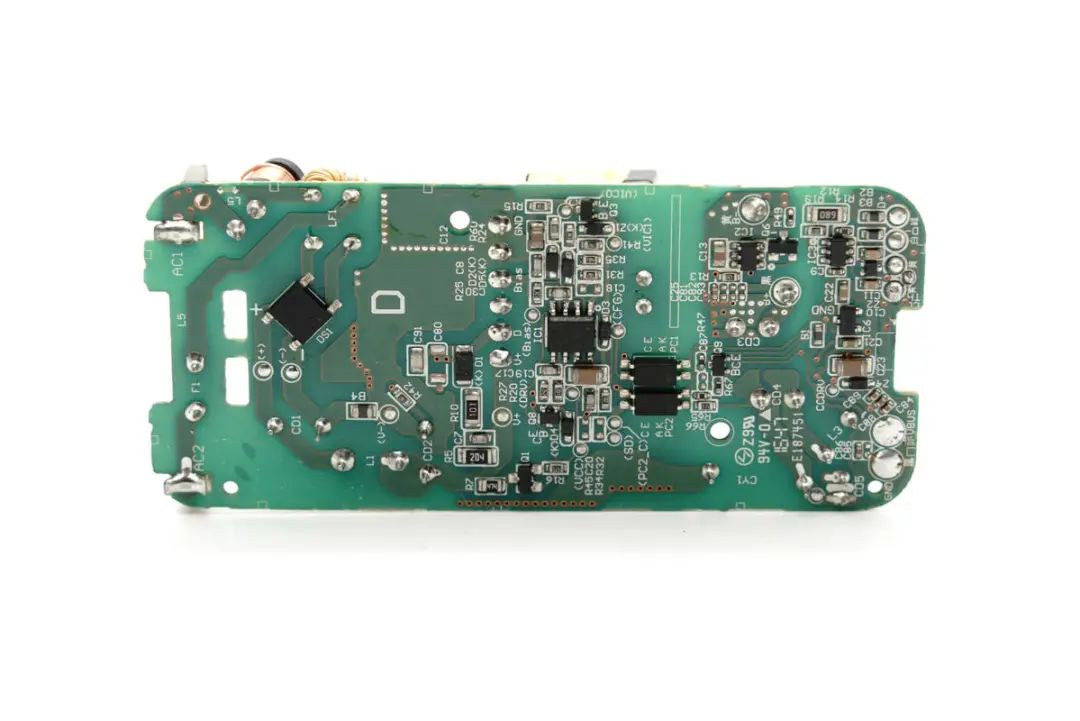

电路板背面是整流桥，初级主控芯片和两颗光耦。

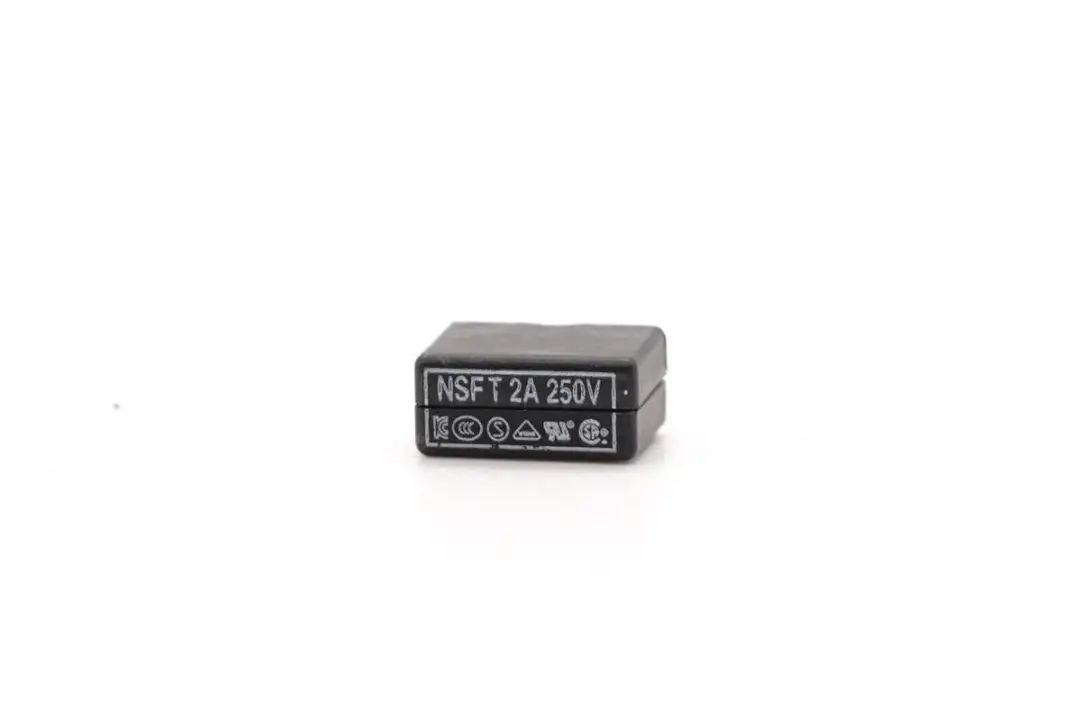

输入端延时保险丝规格为2A 250V。

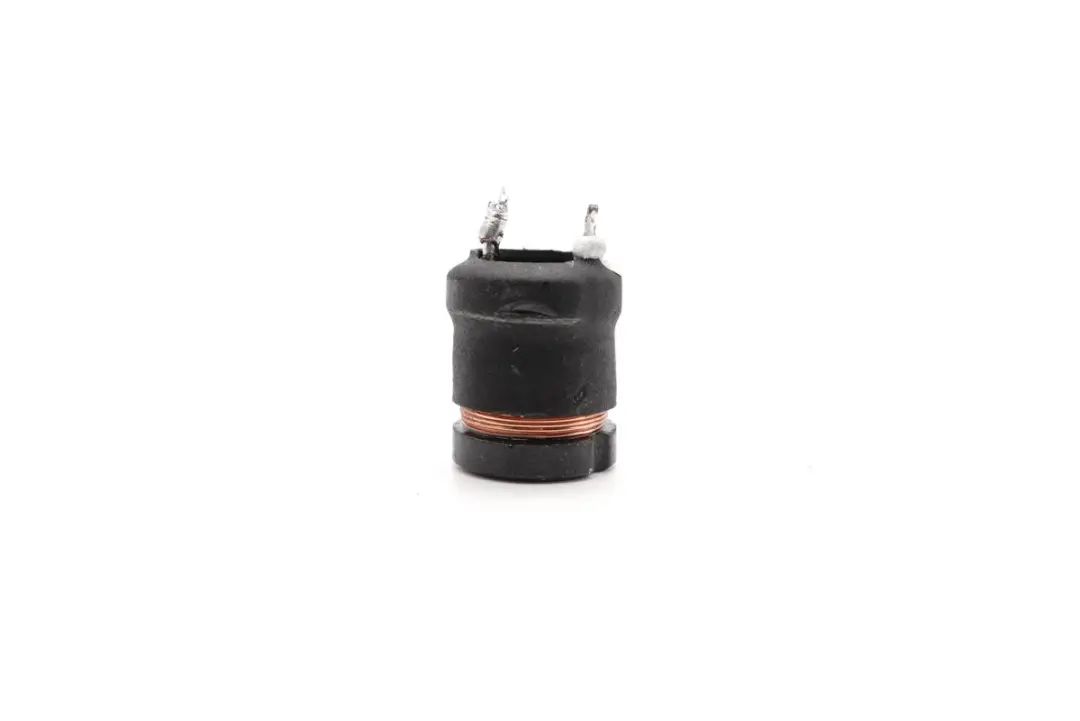

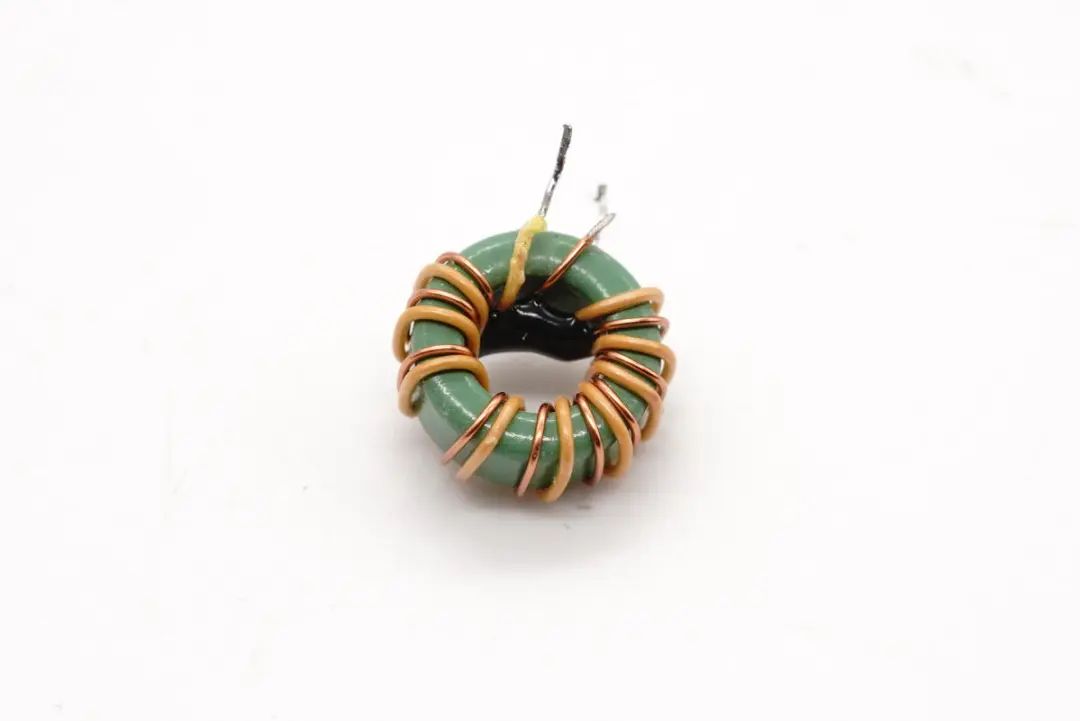

输入端滤波电感特写。
共模电感，采用多层绝缘线绕制。

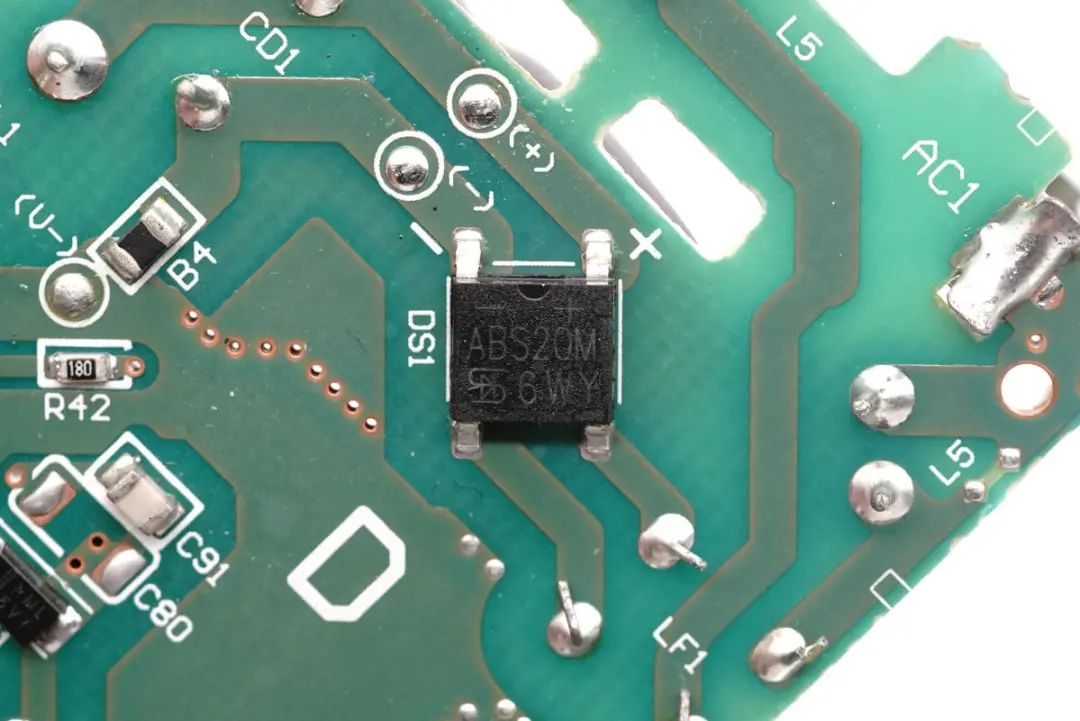

输入端采用整流桥型号为ABS20M，额定电流2A，耐压1000V。

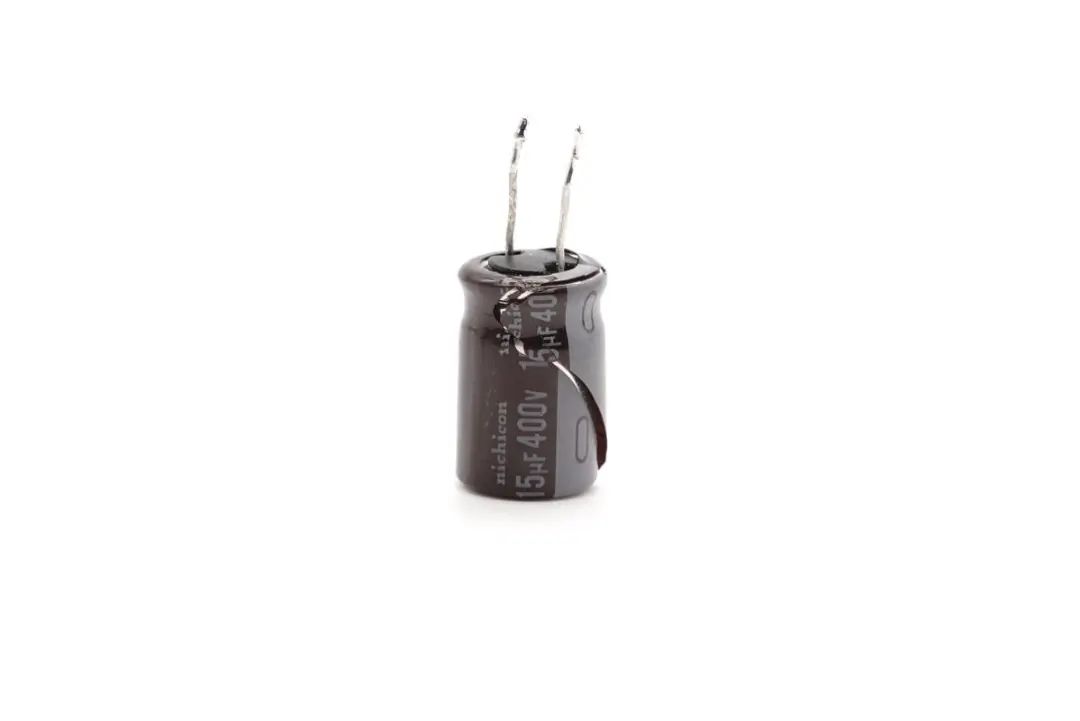

其中一颗滤波电容来自尼吉康，15μF 400V。UCY系列105℃，12000小时小型化长寿命产品。
差模电感外套热缩管绝缘。

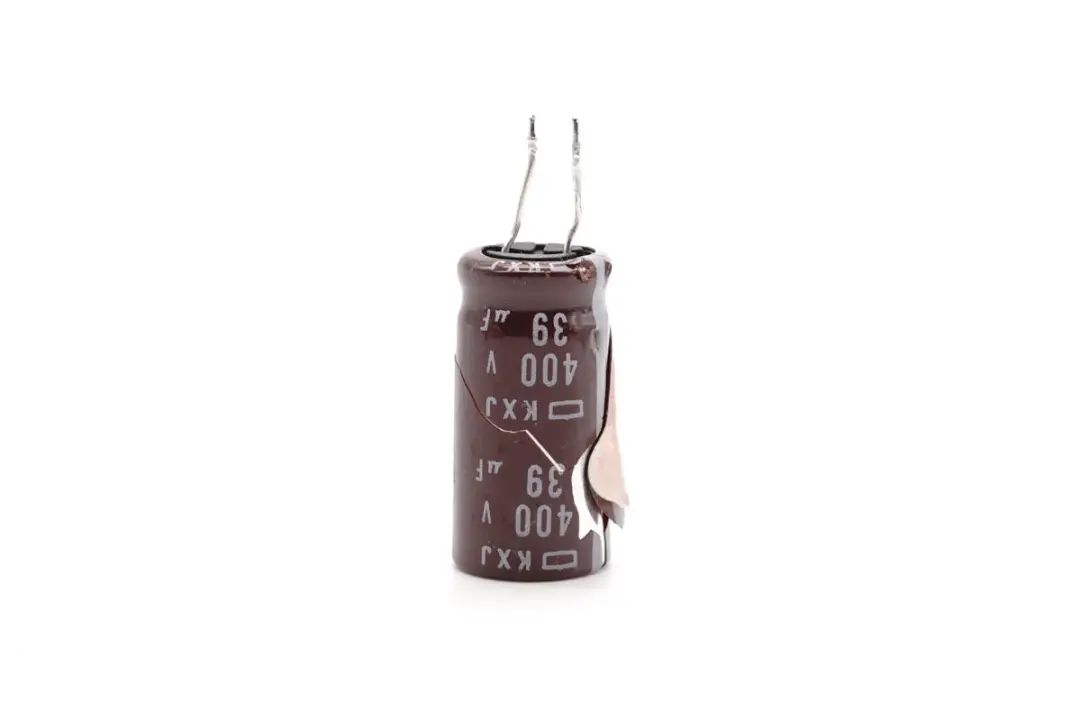

另一颗电解电容来自贵弥功，400V 39μF，KXJ系列105℃，10000小时长寿命高纹波电流。

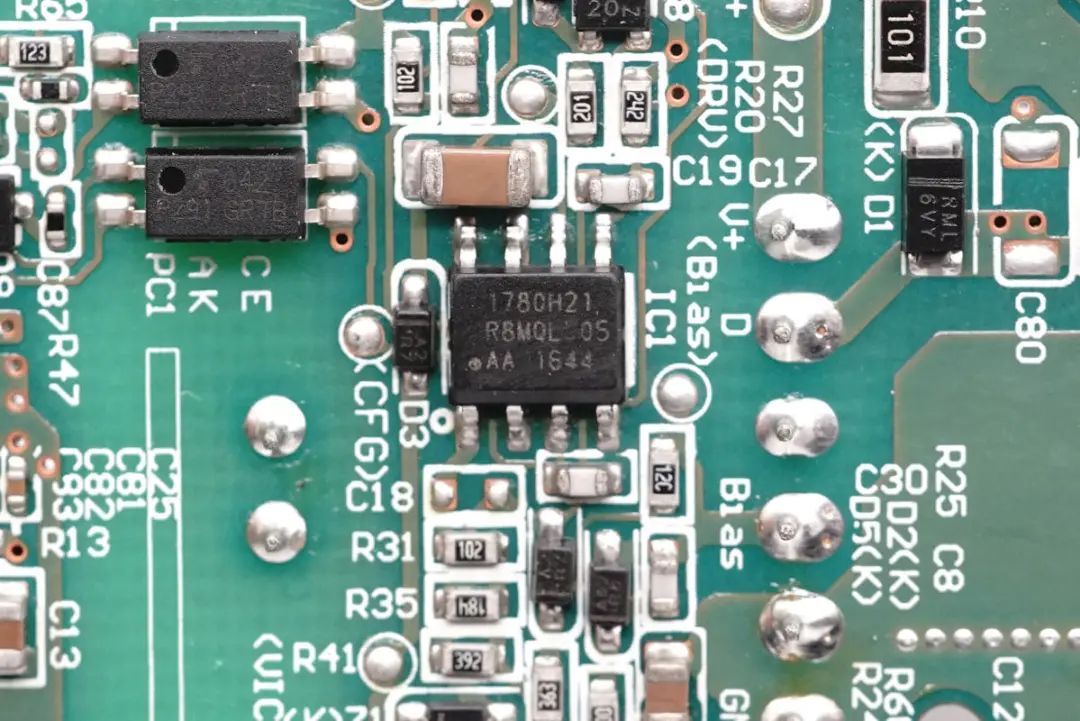

电源主控芯片来自Dialog，iW1780H，是一颗数字控制高性能准谐振反激控制器，支持原边多级恒压恒流而无需传统次级侧反馈电路。

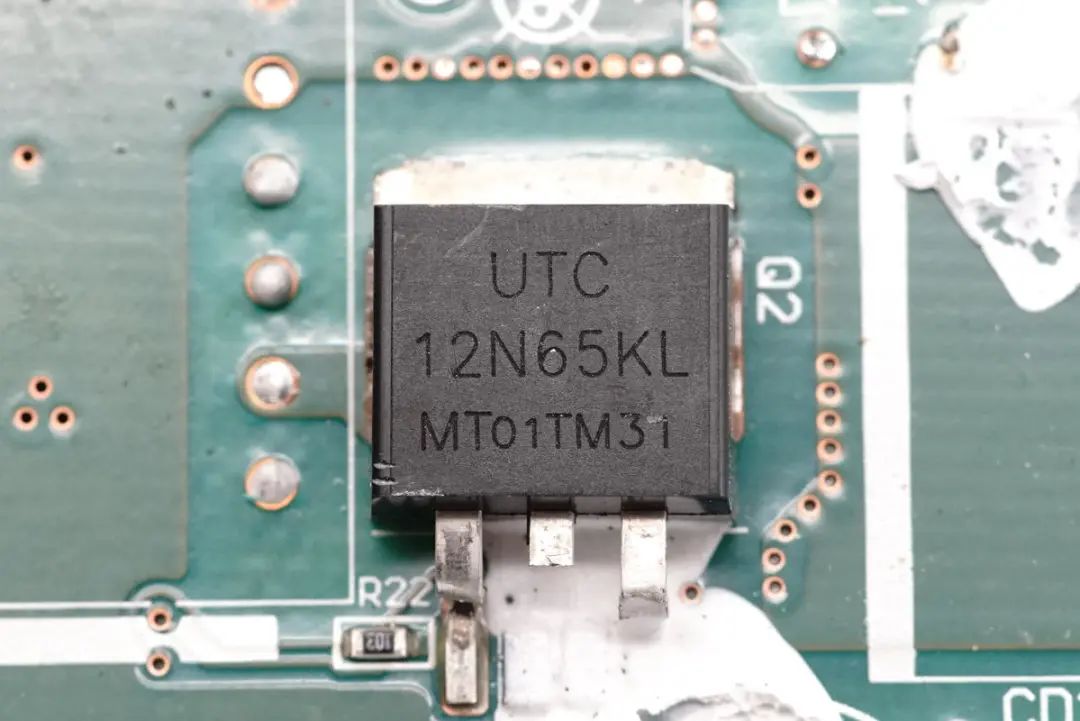

开关管采用UTC友顺 12N65KL，NMOS，耐压650V，导阻0.6Ω，采用TO263贴片封装。

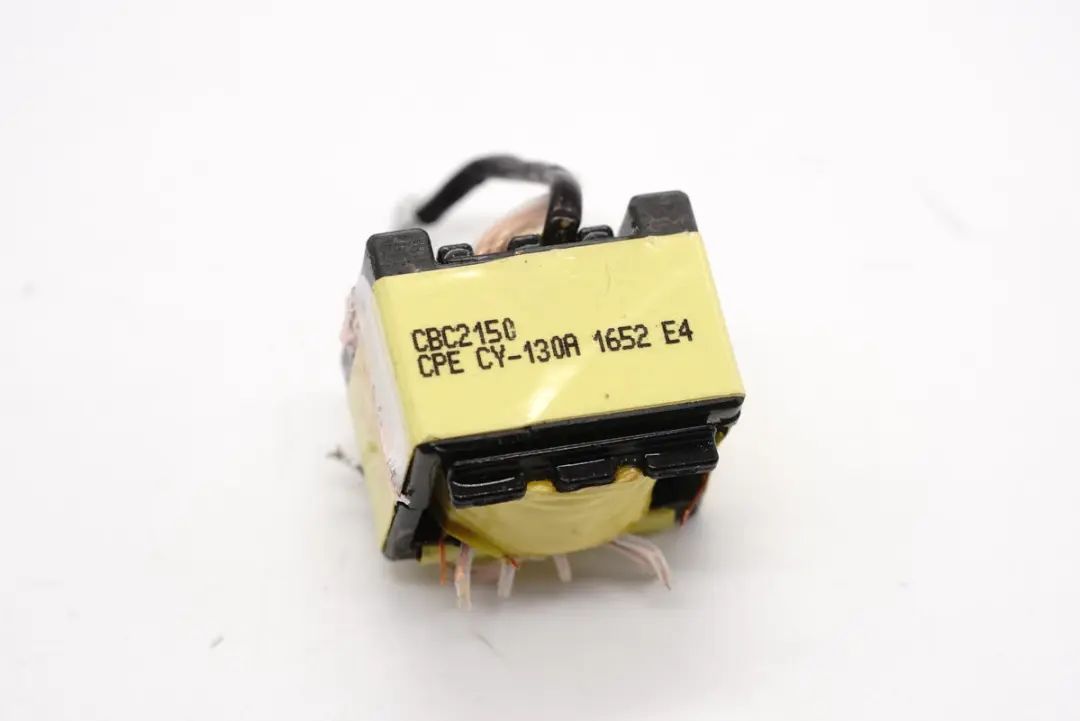

变压器特写，次级采用多层绝缘线绕制。

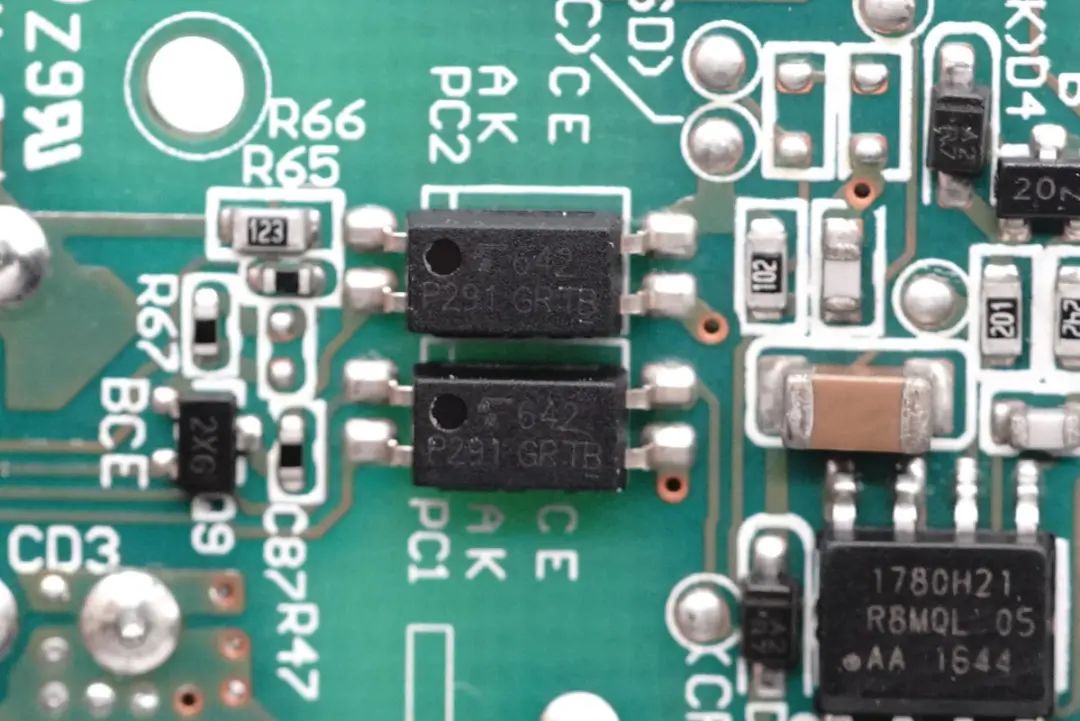

两颗光耦来自东芝，TLP291，用于输出电压反馈及保护功能。

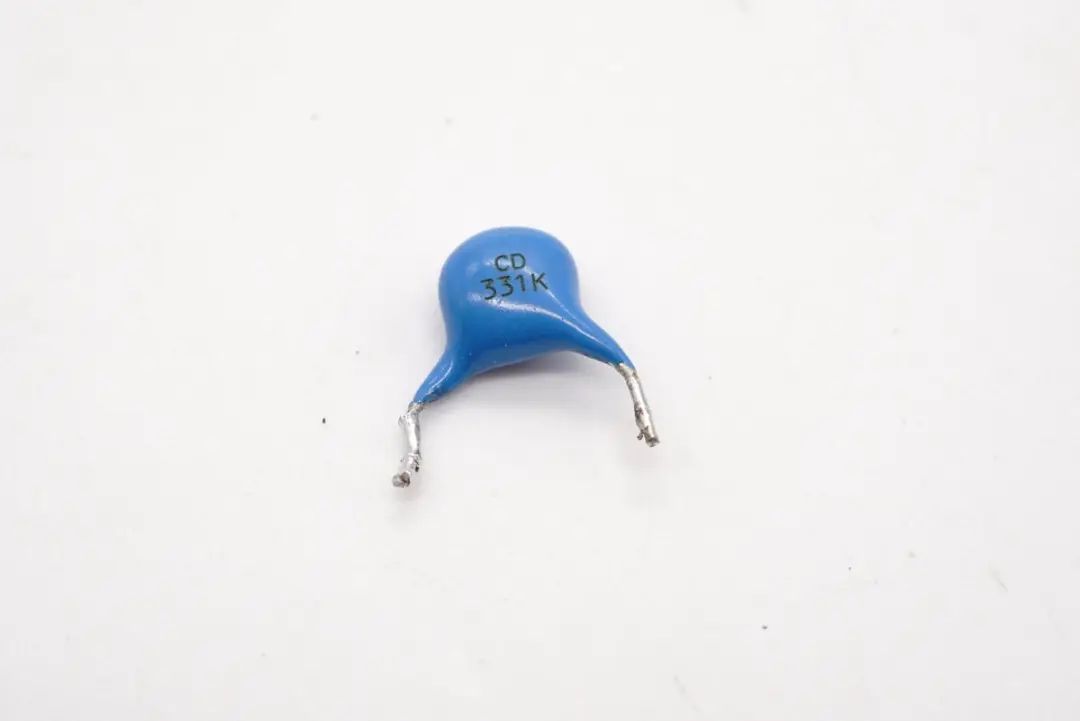

蓝色Y电容特写。
同步整流控制器来自Dialog，iW673，是一颗高性能同步整流控制器，内部集成MOS管驱动器，用于DCM模式反激转换器。数字自适应的关断控制能够最小化死区时间，无需并联肖特基二极管。

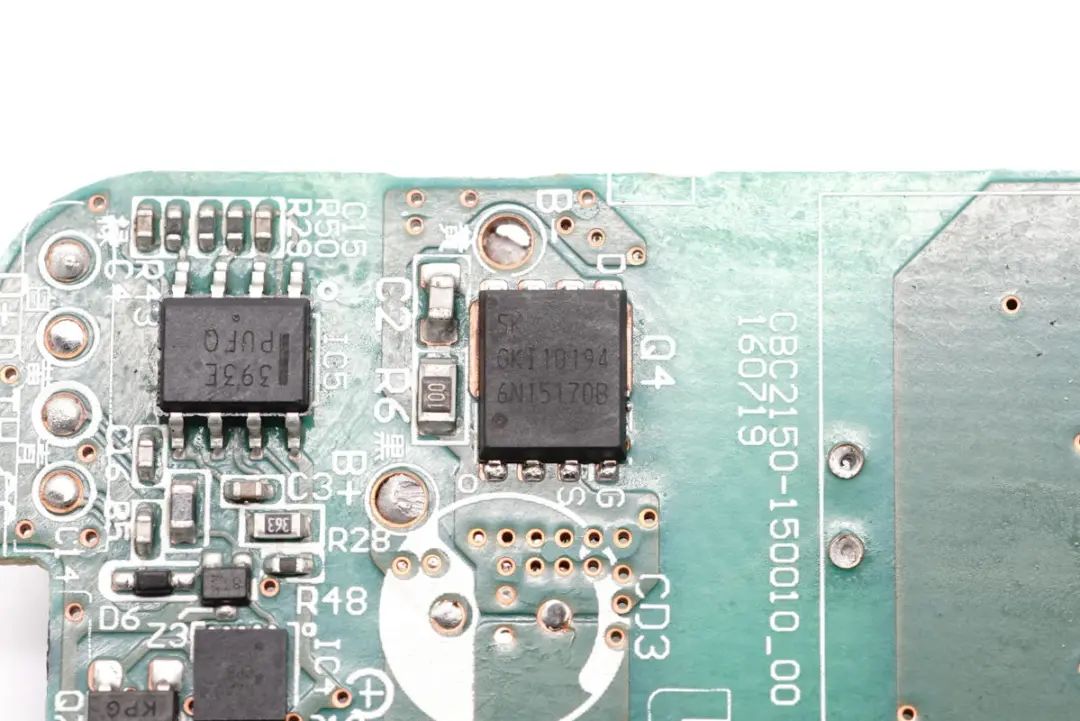

同步整流管来自SanKen三垦 型号GKI10194，NMOS，耐压100V，导阻18.1mΩ，采用DFN5*6封装。

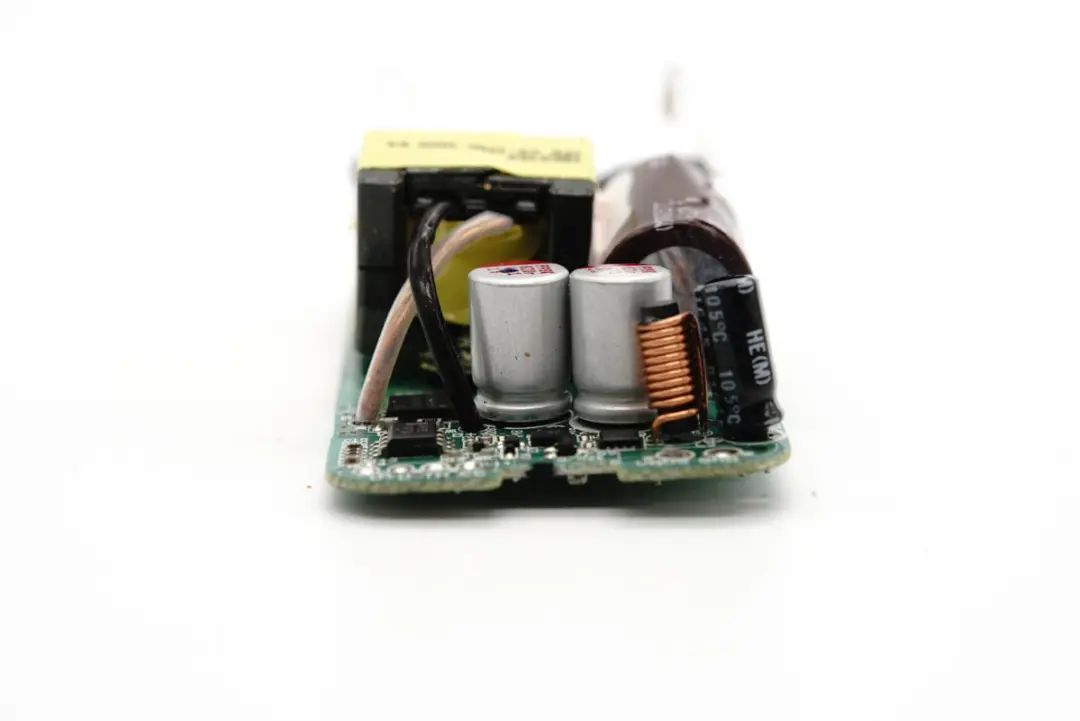

输出端使用固态电容配合电感滤波。

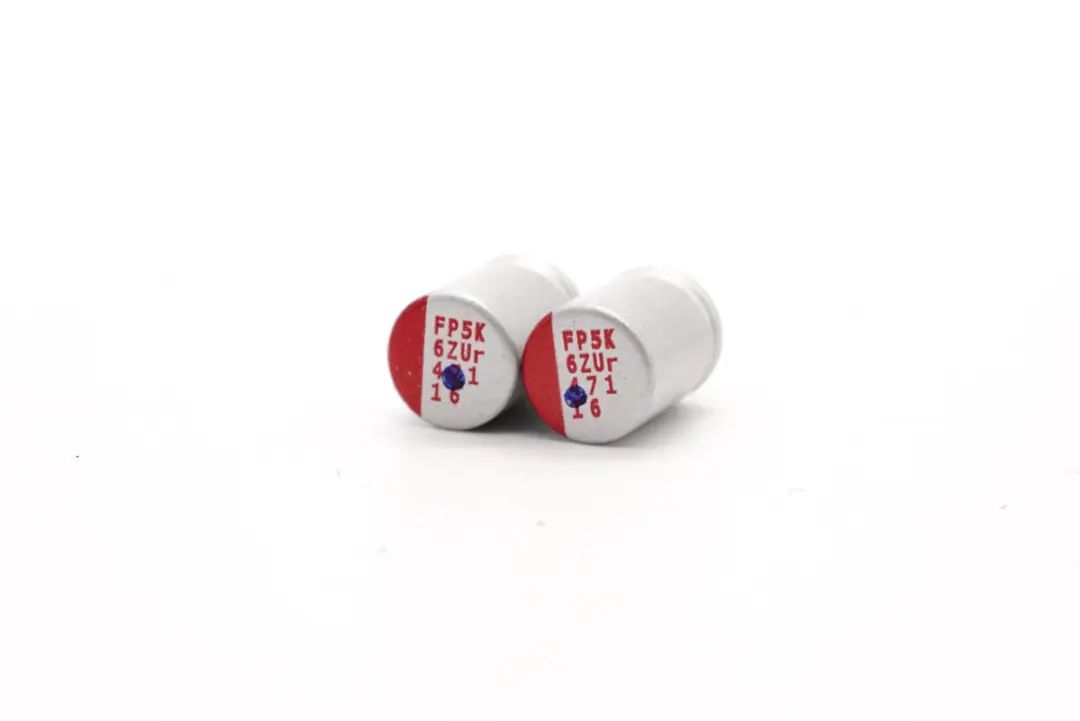

两颗滤波电容来自富士通，FP5K系列长寿命电容，470μF 16V，两颗并联。

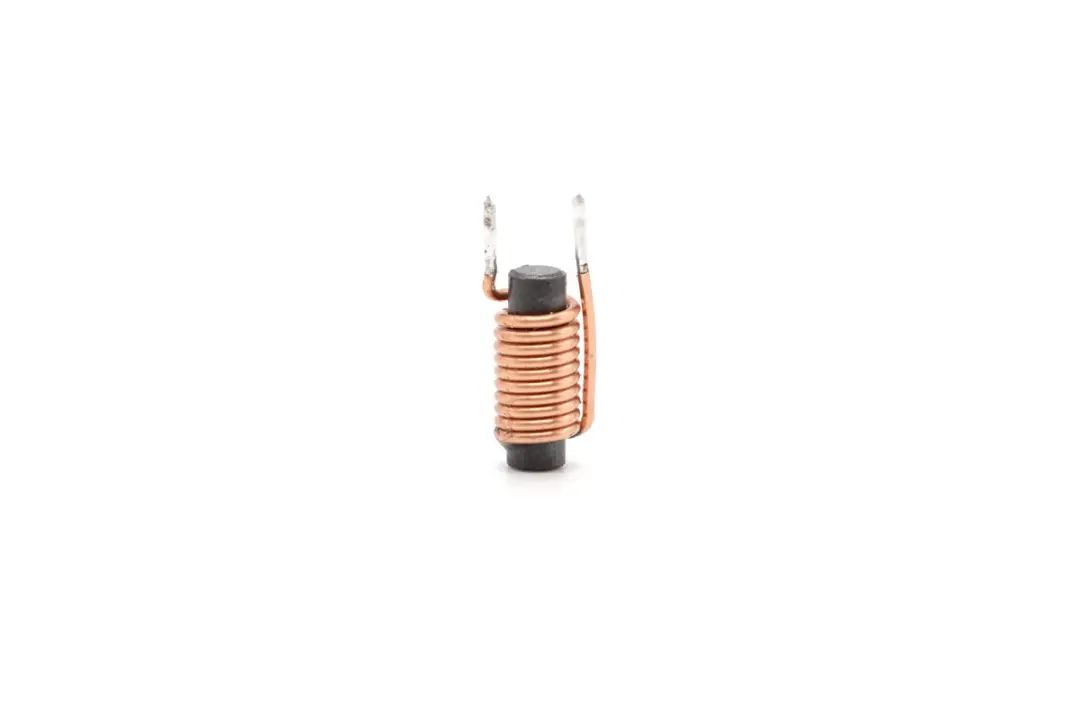

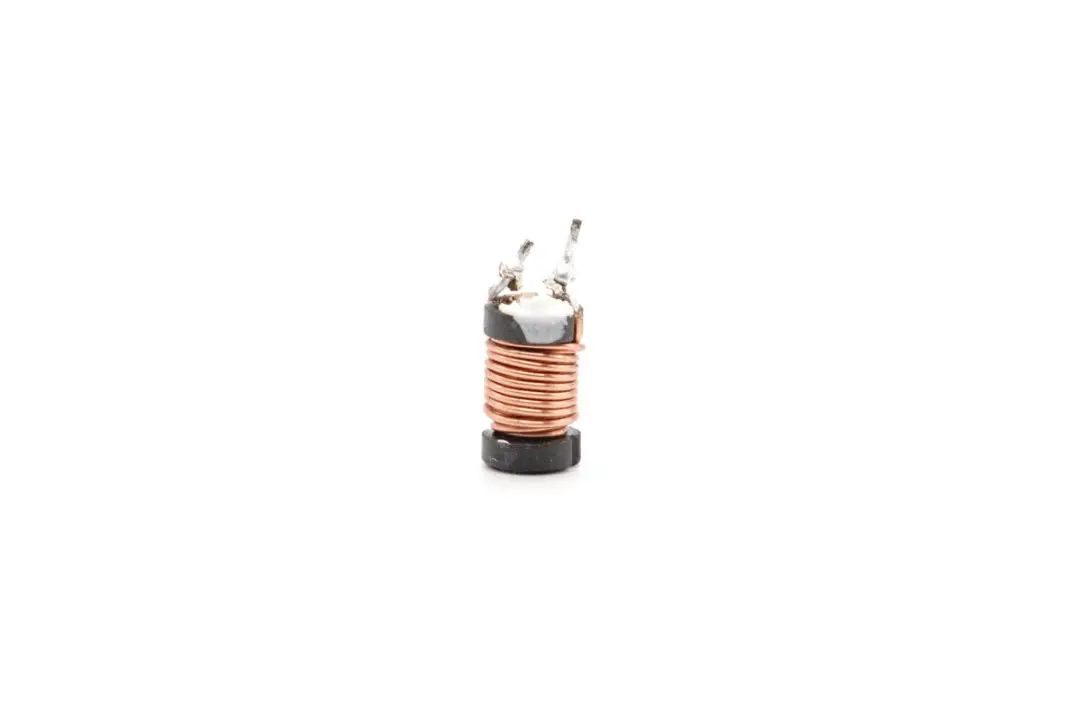

输出滤波电感，采用磁棒绕制。

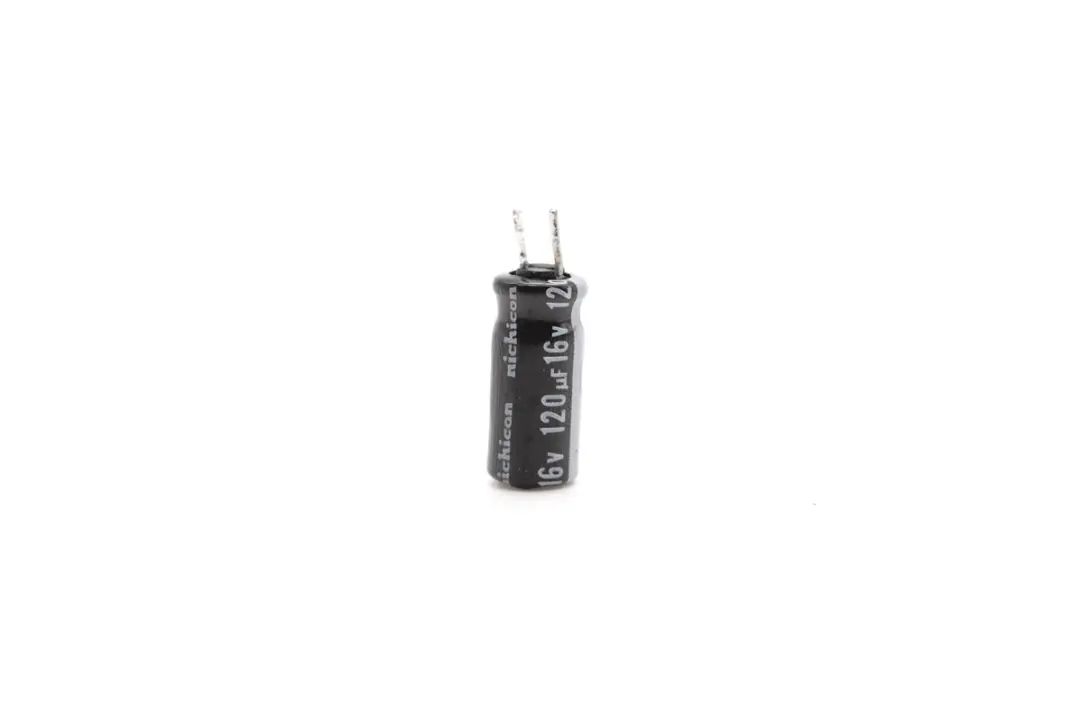

滤波电解电容来自尼吉康，120μF 16V，UHE系列，105℃长寿命。
USB-C接口协议芯片采用iW636，支持QC3.0快充。

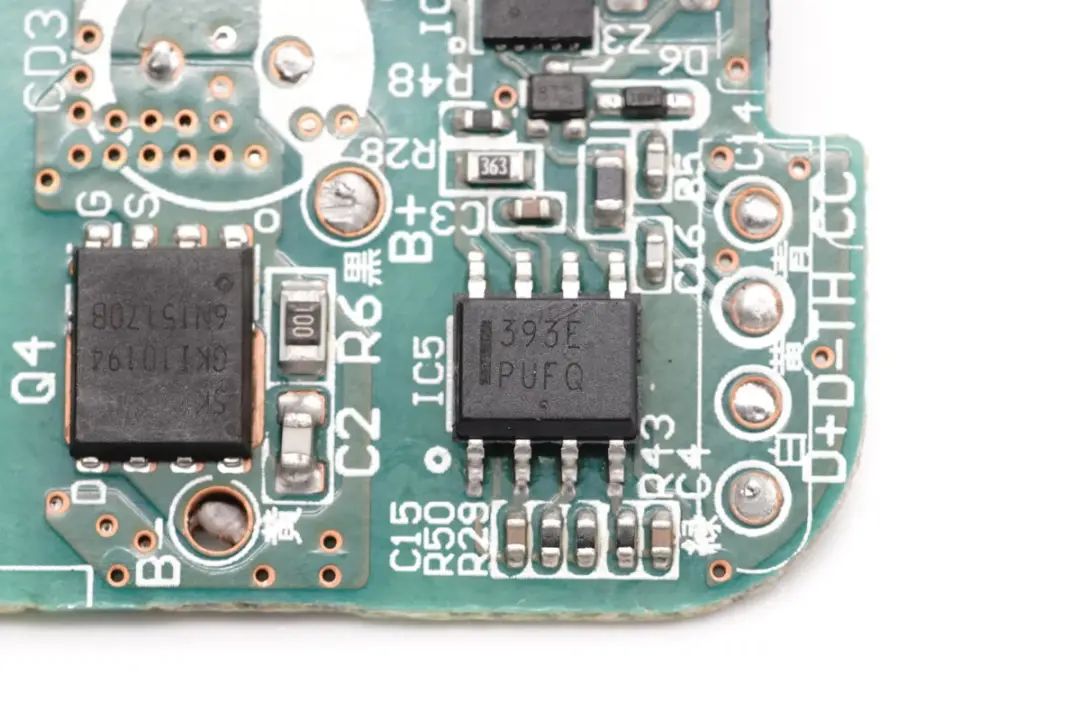

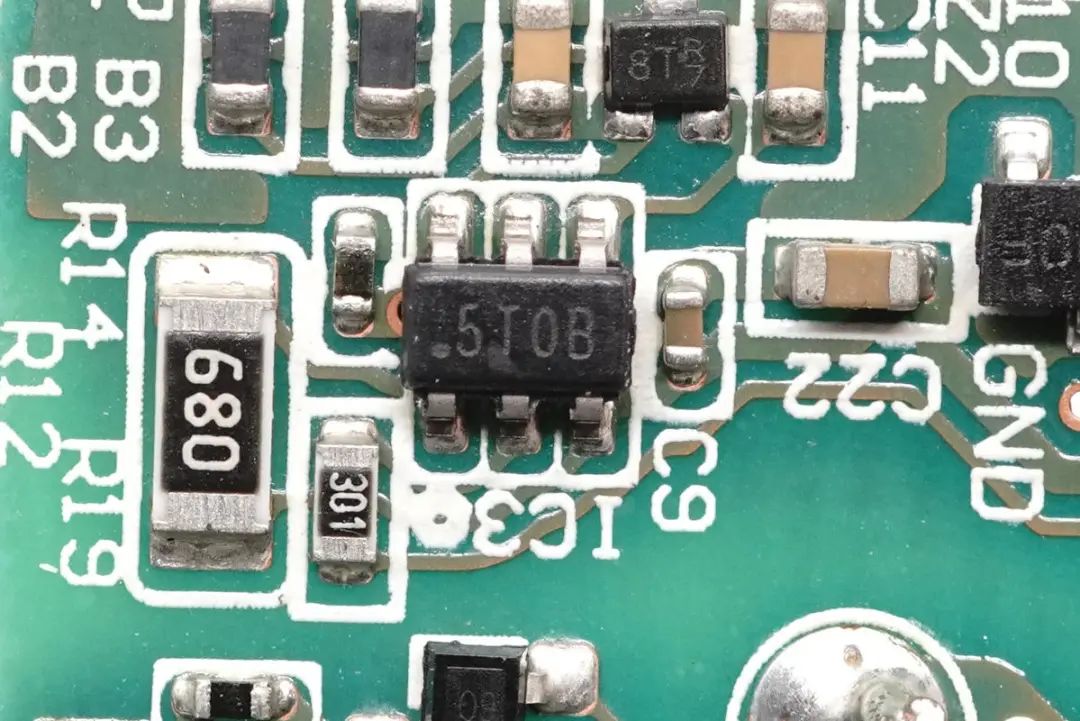

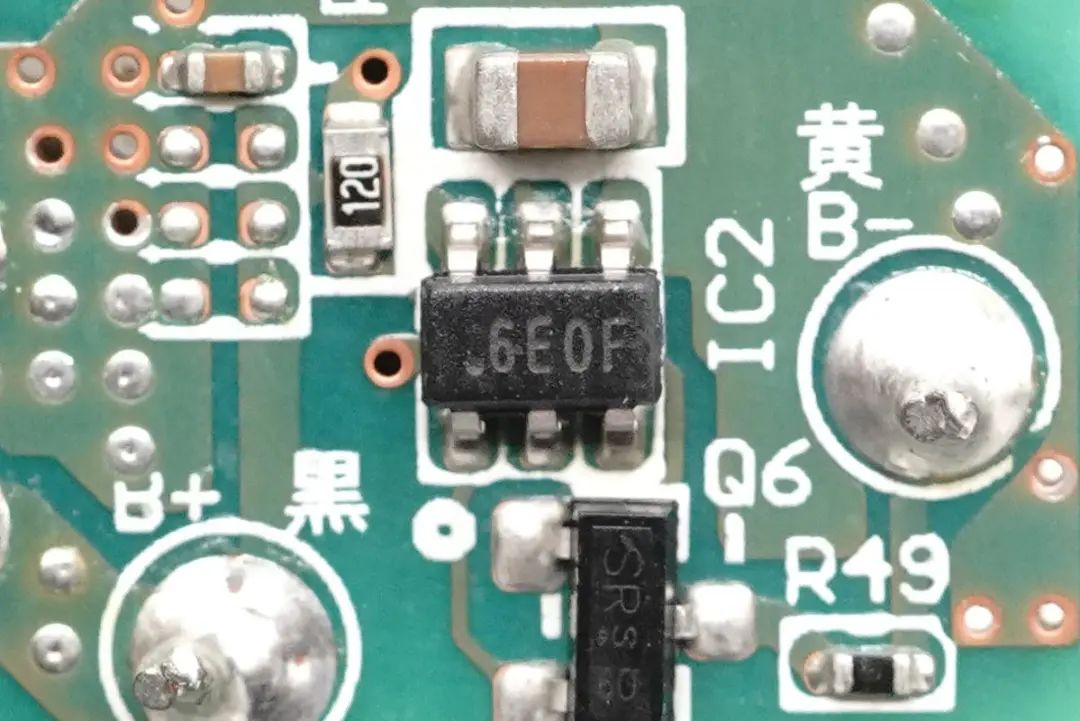

393双路电压比较器，配合输出线插头内部的热敏电阻，用于检测USB-C输出插头内部温度。

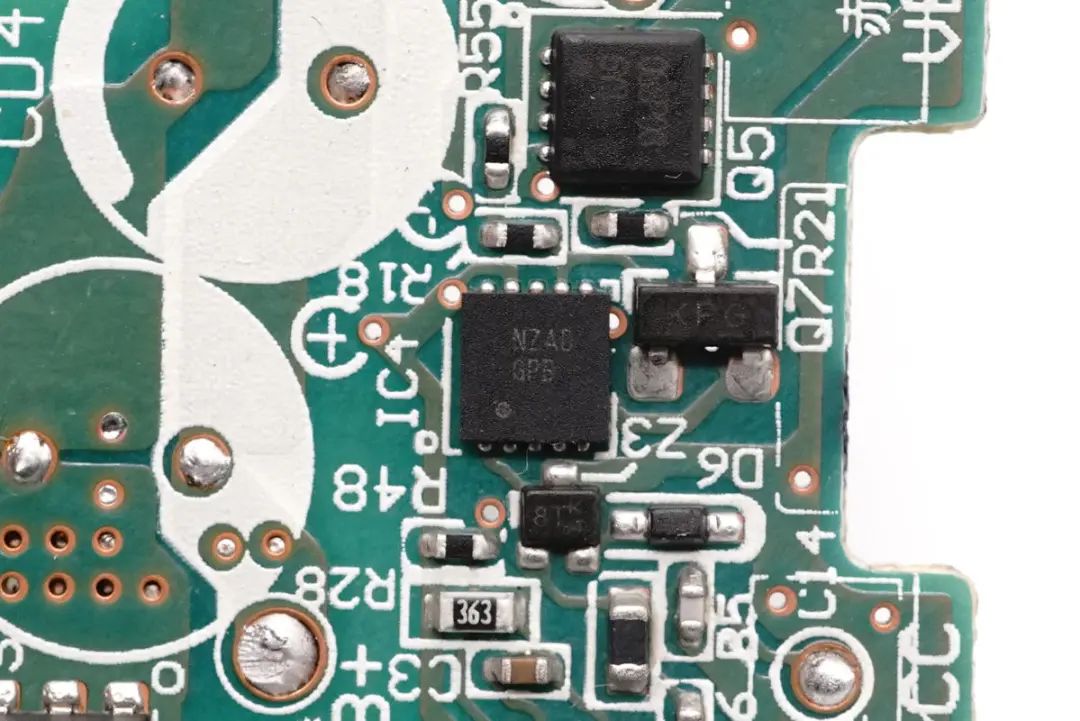

PD协议芯片来自安森美，FUSB3301，支持5V3A广播，不支持快充输出。

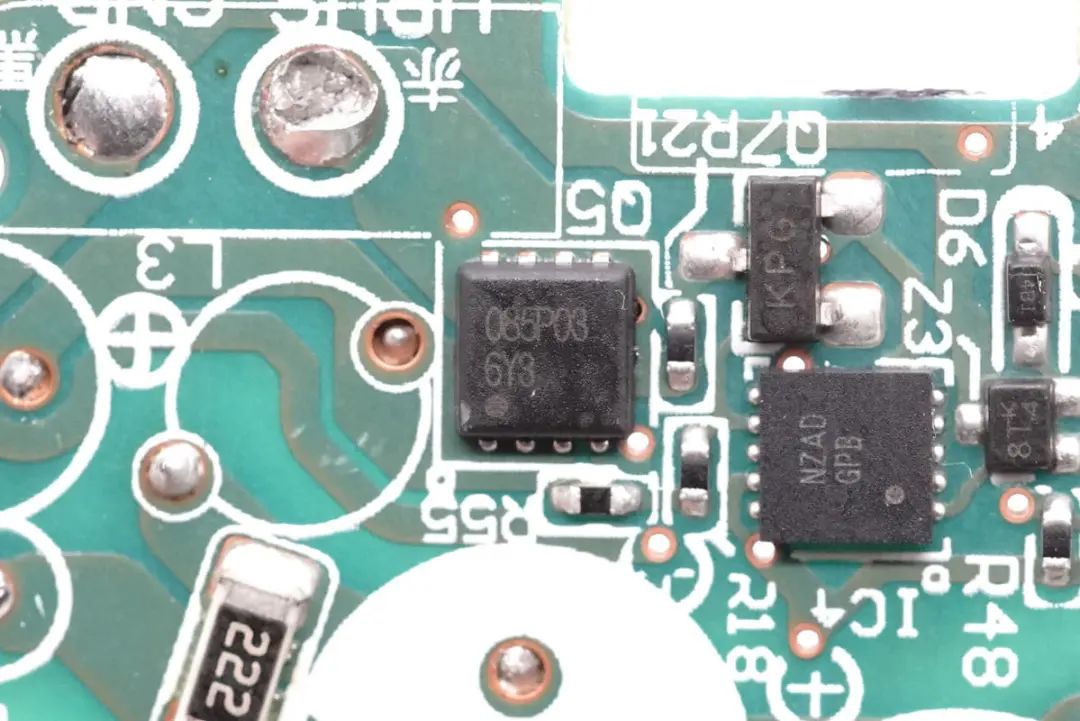

输出VBUS开关管，台半TSM085P03CV，PMOS管，耐压-30V，导阻8.5mΩ，PDFN33封装。

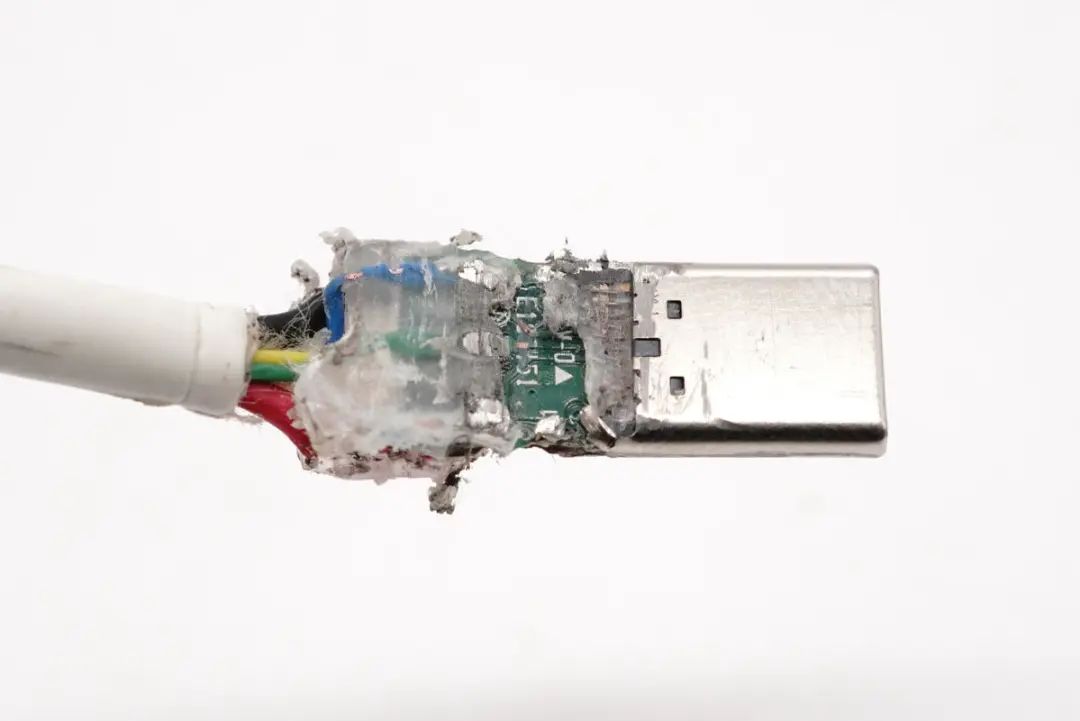

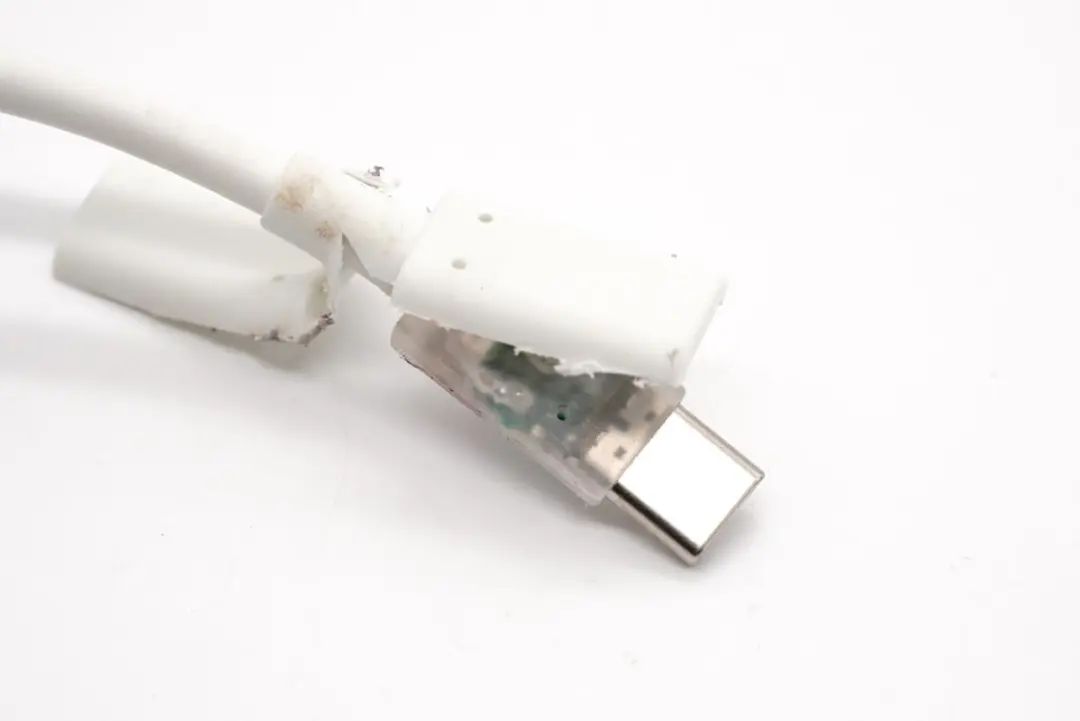

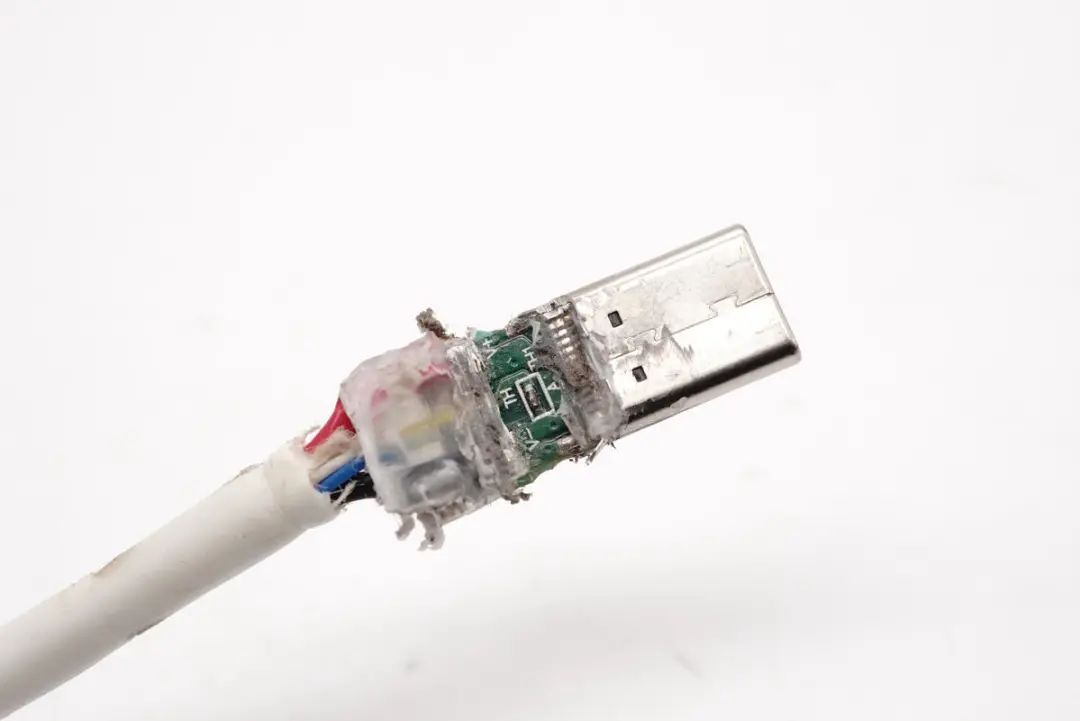

切开数据线插头，内部硬塑注塑加固。
其中一面内置热敏电阻，用于检测输出时连接器温升。充电器在检测到过热时关闭输出，保护设备。
另外一面没有元器件。

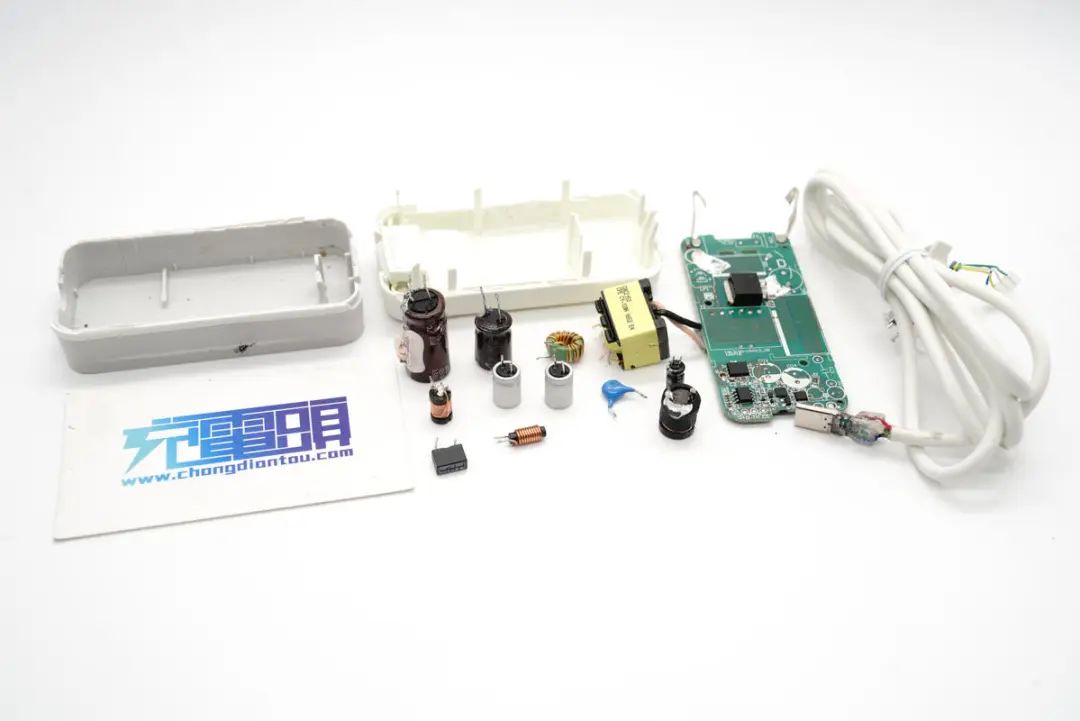

全部拆解完毕，来张全家福。
充电头网拆解总结
NTT docomo这款27W充电器自带输出线缆，方便使用。支持宽范围电压输入，输出支持5V3A、9V3A、12V2.25A。根据内部器件丝印信息，这款充电器大约在2017年上市，所使用的方案也是当年的解决方案。
充电头网通过拆解了解到，这款充电器采用Dialog iW1780H+iW673+iW636的同步整流快充方案，搭配安森美FUSB3301 USB PD控制器。支持QC快充和5V3A输出。充电器内部采用日系长寿命电容，输出线插头内置热敏电阻用于连接器温度检测，数据引脚有TVS进行静电保护，用料设计可靠。
