AD中，蛇形走线保姆级教程

1、AD 布蛇形线方法

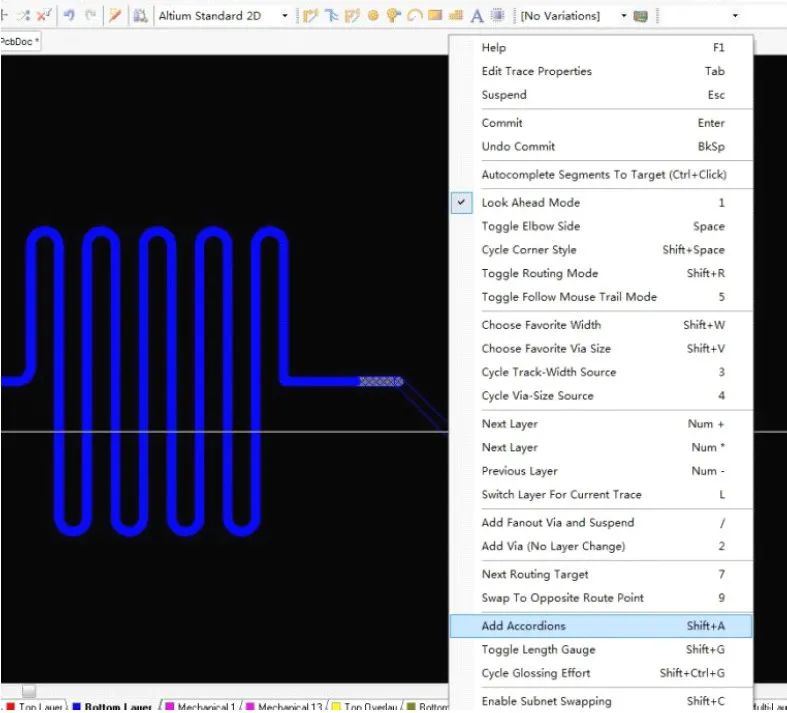

Tool 里选 Interactive length tuning 要先布好线再改成蛇形，这里用的是布线时直接走蛇形: 先 P->T 布线, 再 Shift A 切换成蛇形走线

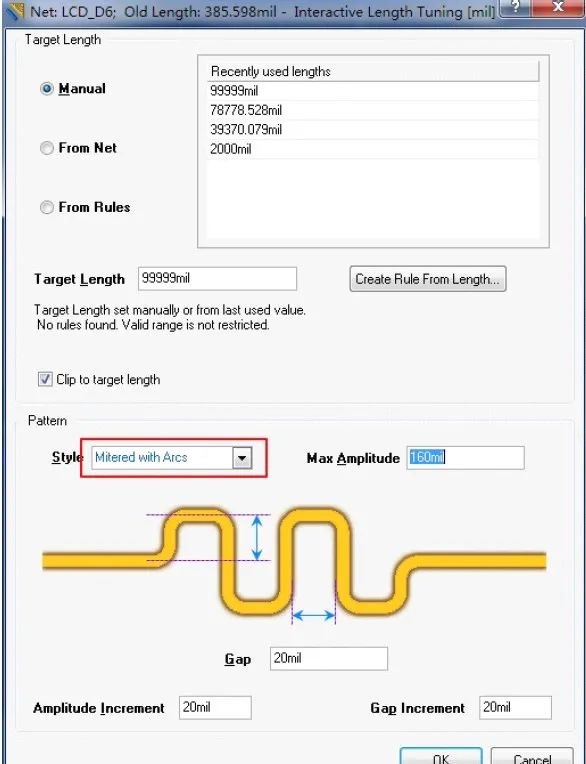

按 Tab 可设置属性, 类型了选用圆弧，Max Amplitude 设置最大的振幅，Gap 就是间隔(不知这么翻译对不) ，下面左边是振幅增量，右边是间隔增量。

然后开始布线

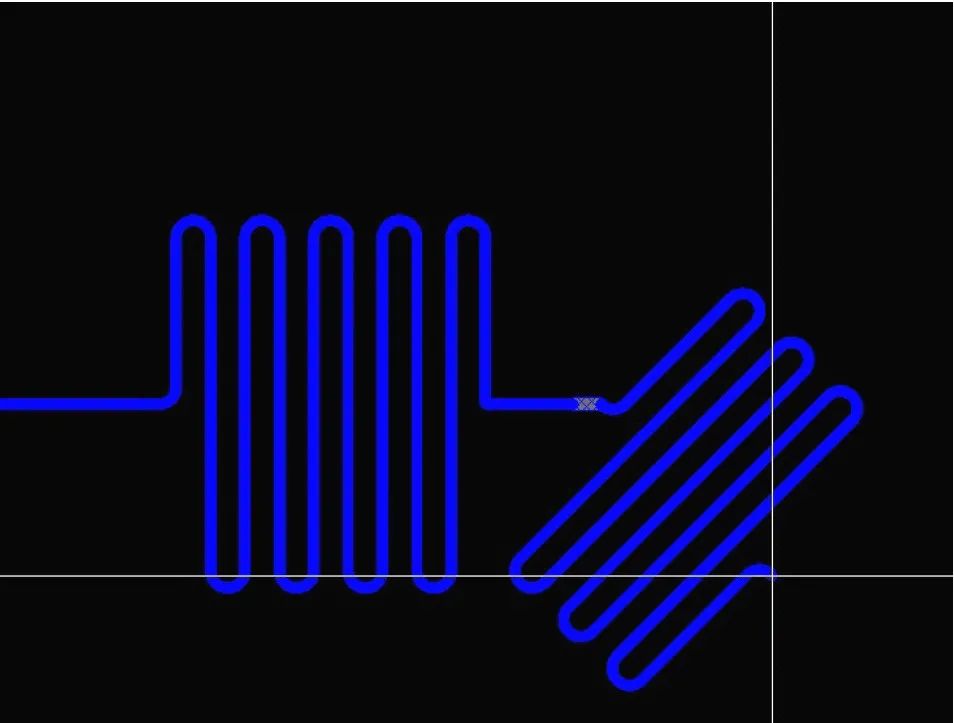

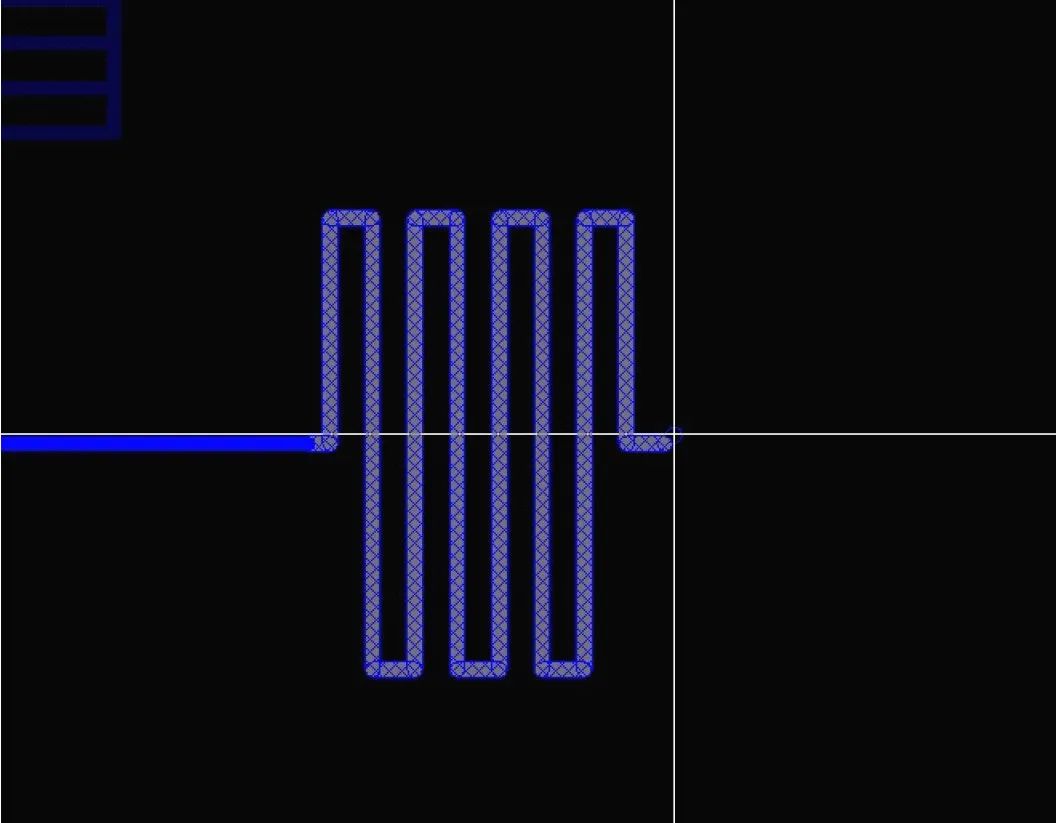

让边缘变"圆" - 按快捷键 "2", 就会增大弧的半径，增到最大就是 两个 1/4 的弧直连就是一个180度的半圆了 快捷键 "," "." 可以调节振幅。

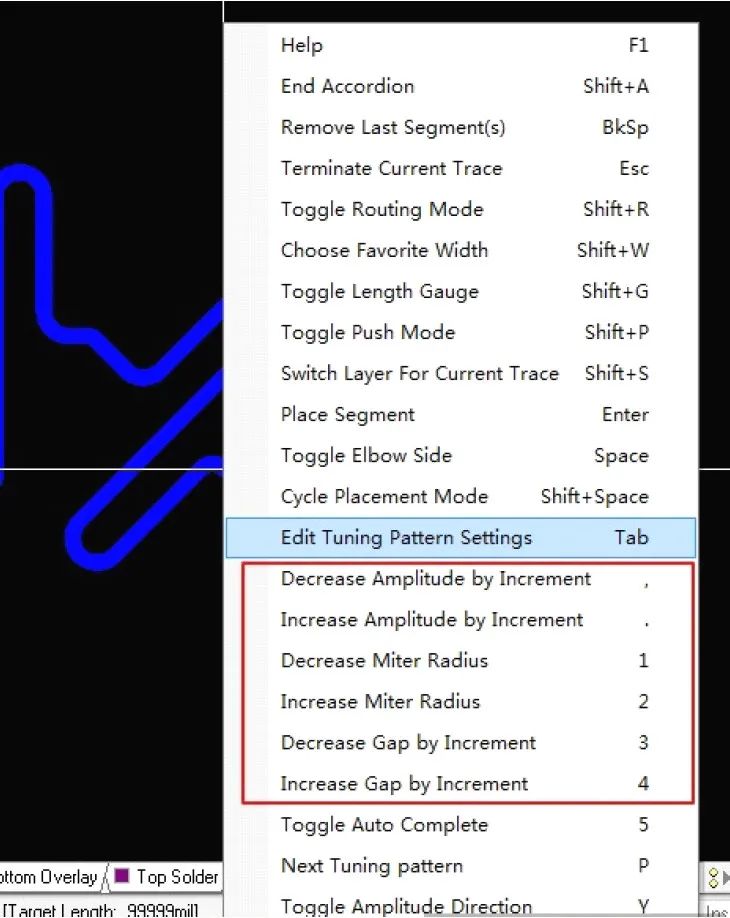

要是不记得快捷键， 没关系，随时按 "`" 可以显示当前支持的操作。

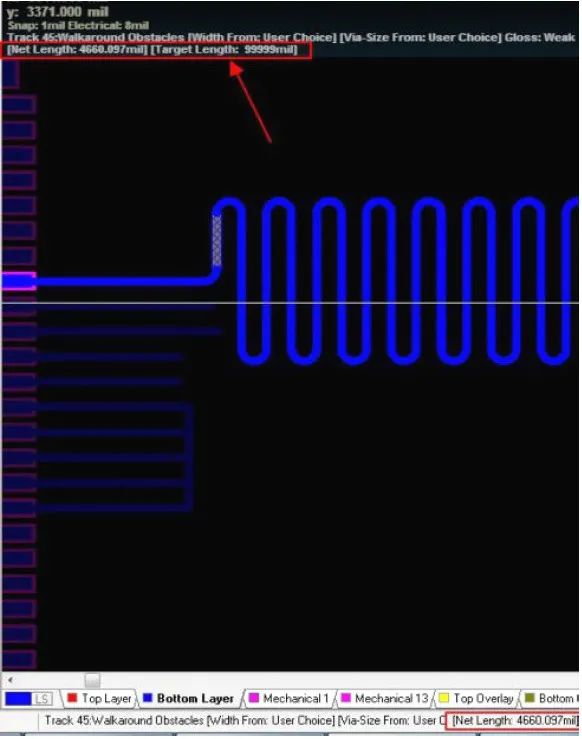

可以看到网络的长度，还不止一个地方哟。

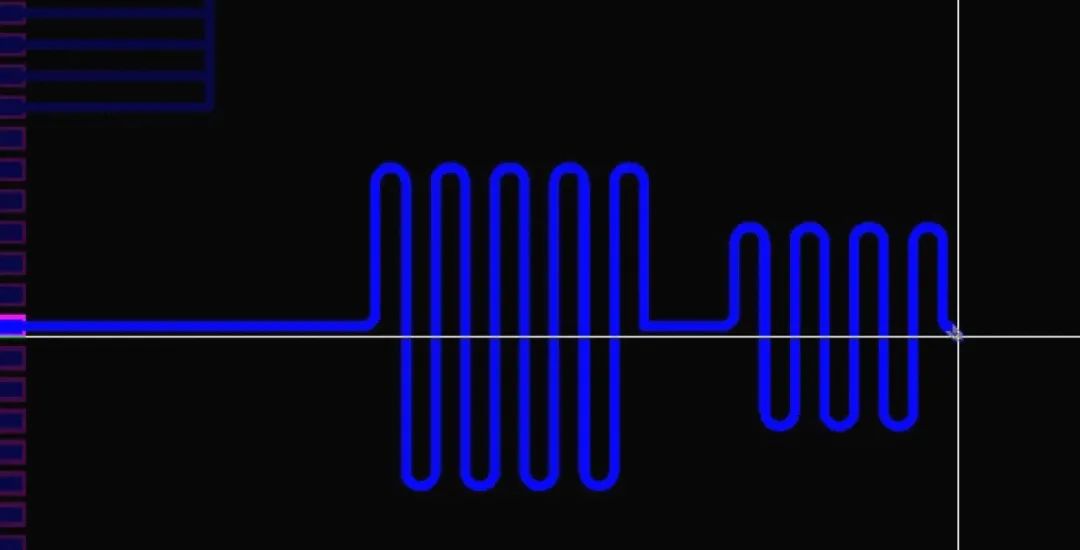

等长可使用调节器完成等长布线。

2、大电流走线中去除阻焊层

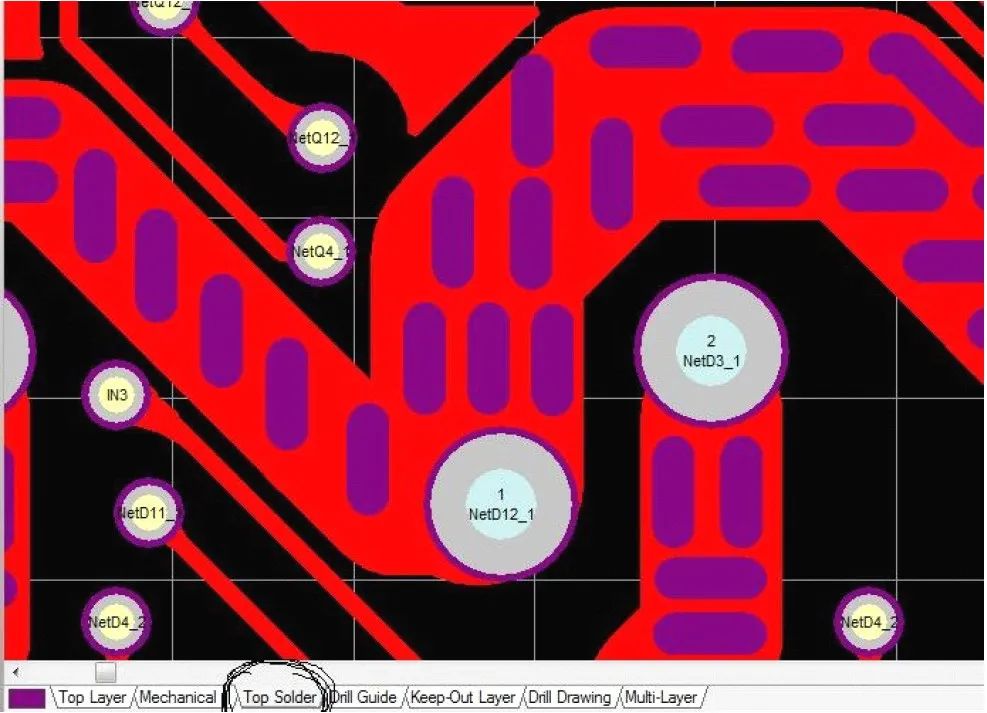

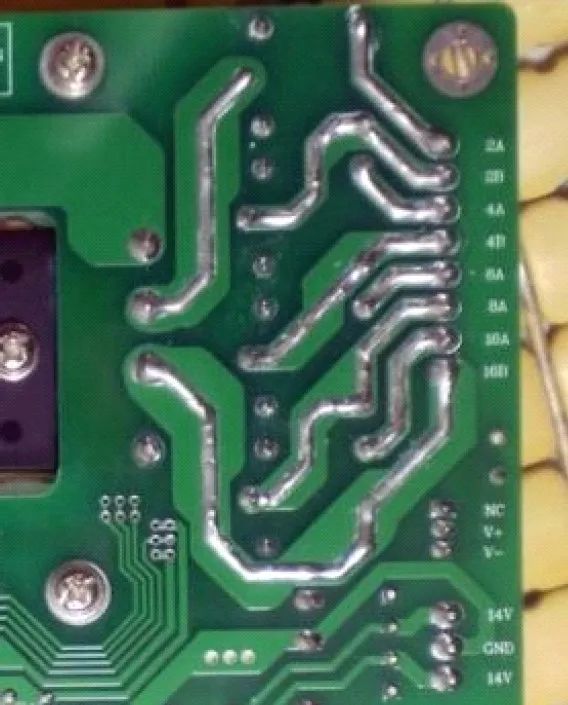

这里要注意的两点，首先Paste 层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使用Paste，是没用的，故需要使用Solder，此层中划出的部分是没有阻焊的，故可使用 Paste Solder 的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder进行开窗。

3、总线画法

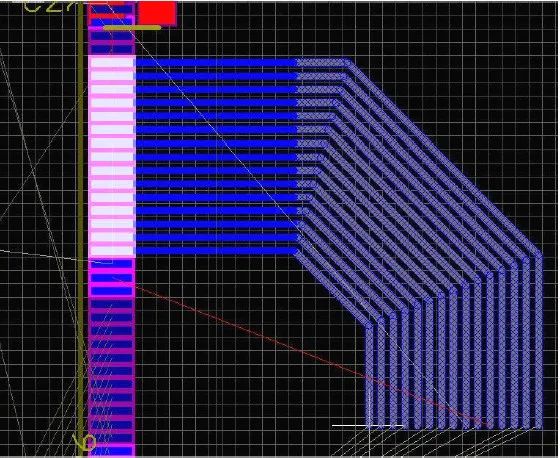

Altium Designer 支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住 shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令 PLACE >> Interactive Multi-Routing 再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。

期间按 2 可加过孔，L 可设换层~

4、从原理图到PCB

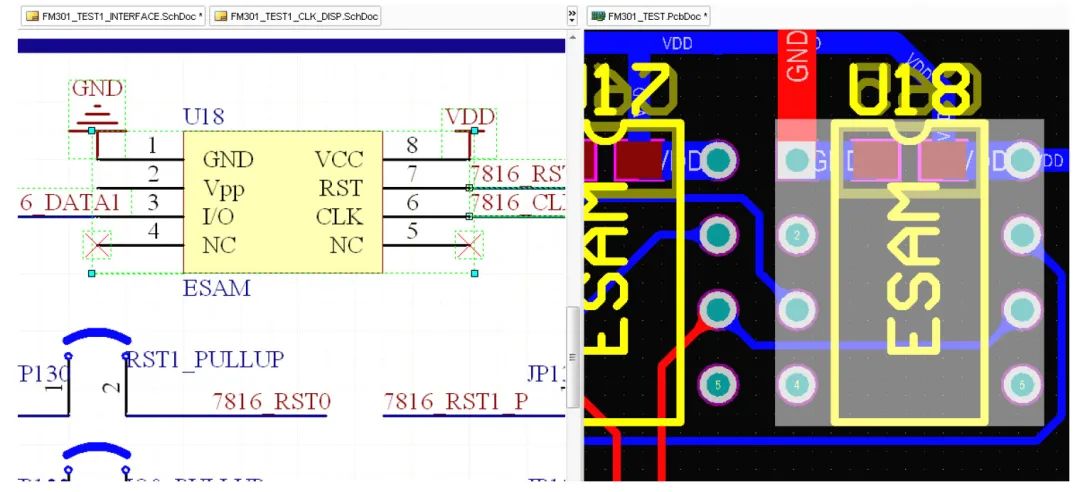

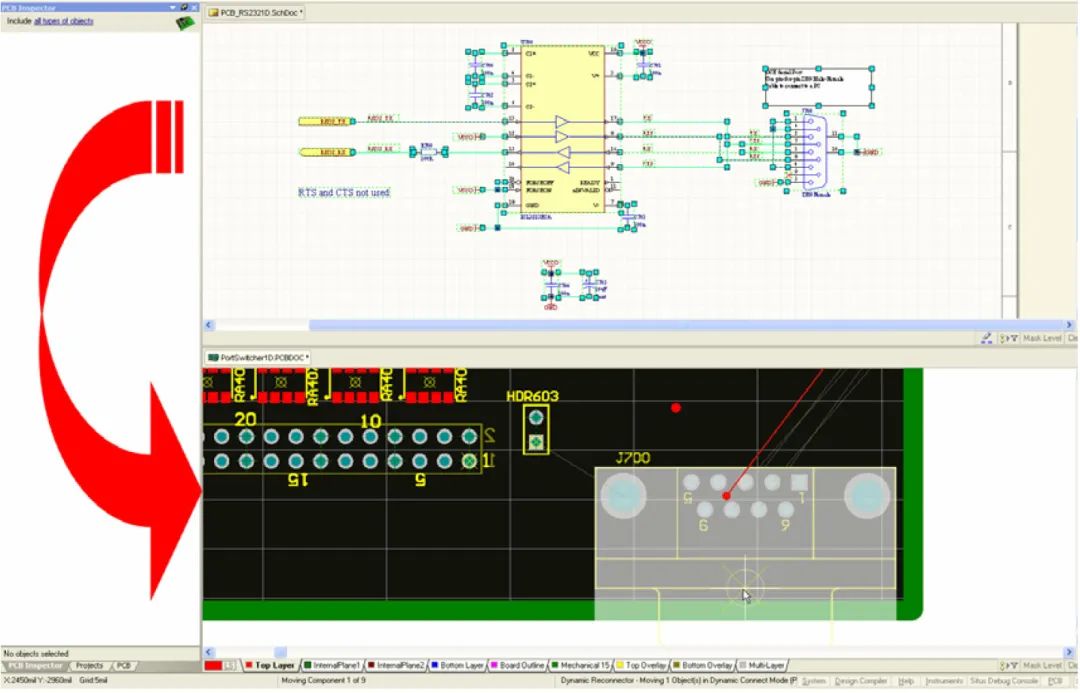

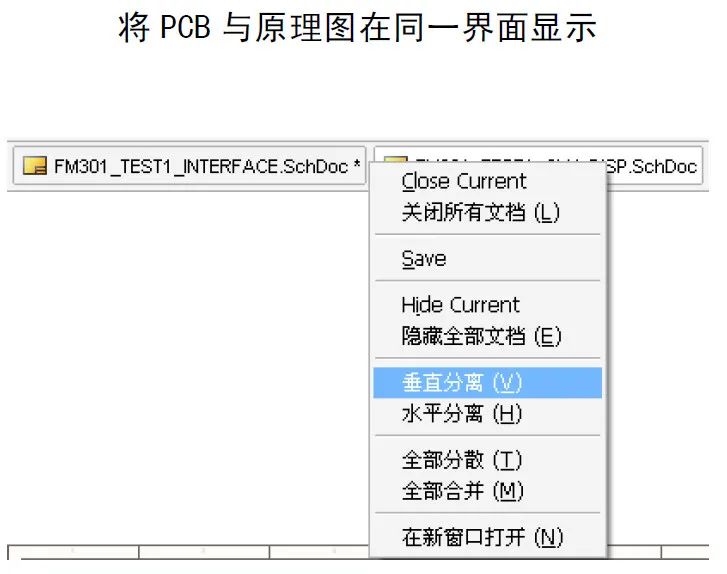

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到 PCB 中，同步选中那些器件。

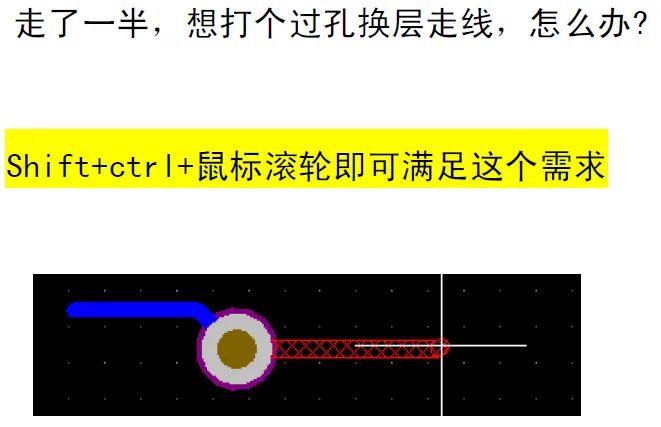

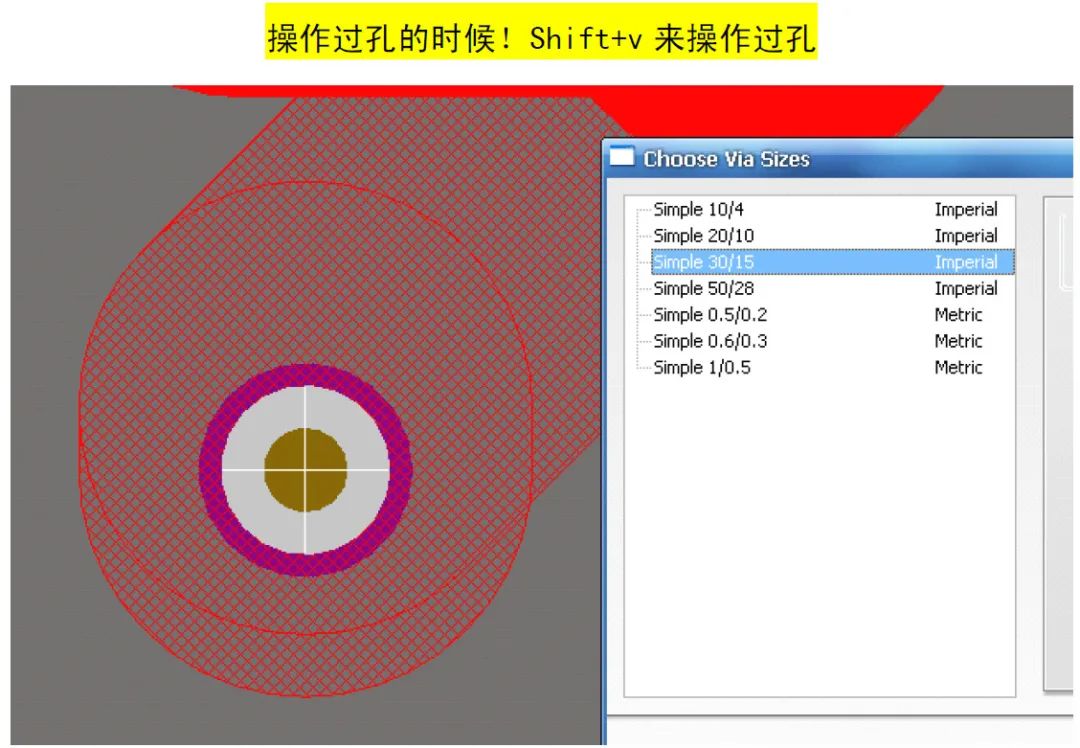

5、走线中换层、操作过孔、操作走线

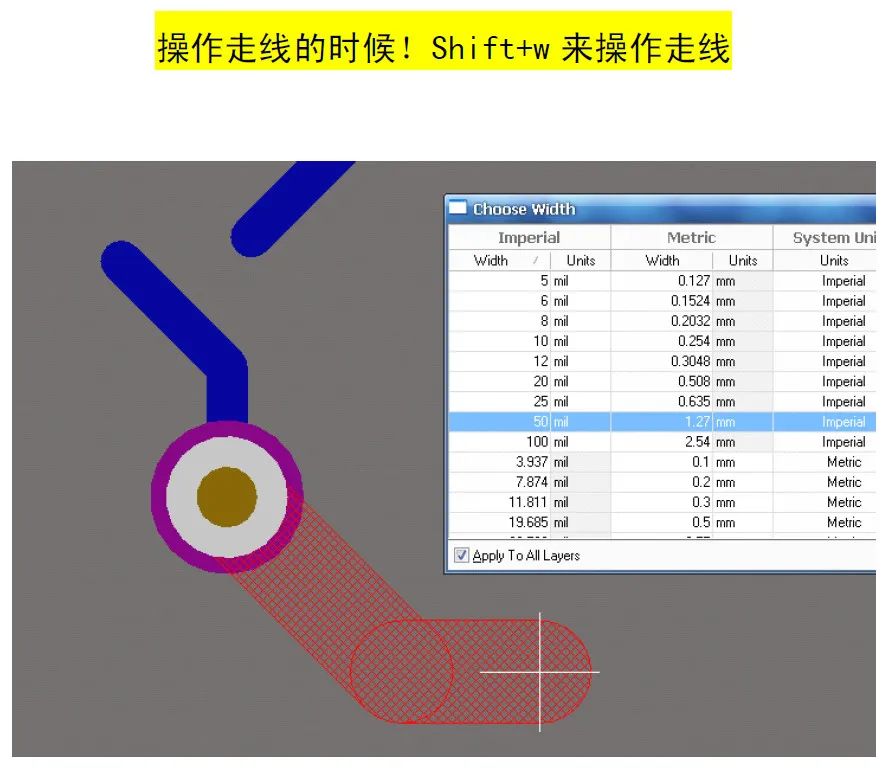

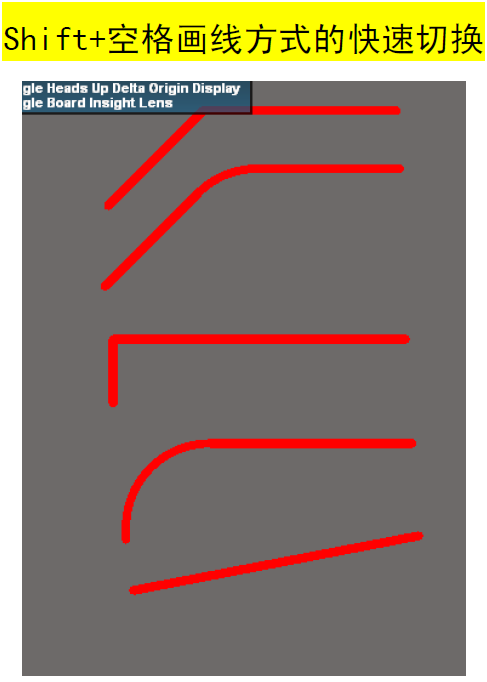

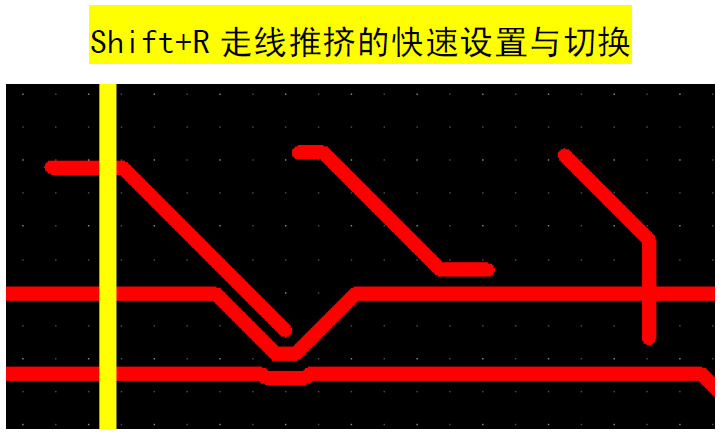

6、走线推挤与连线方式快速设置

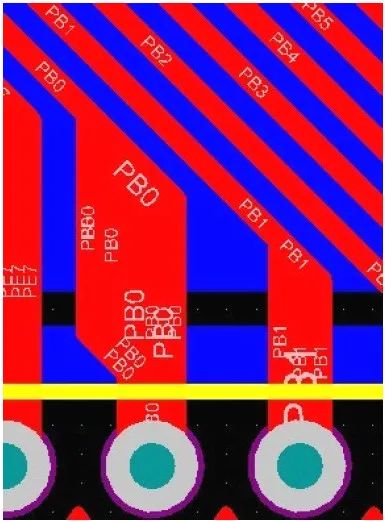

7、简易图元的PCB黏贴

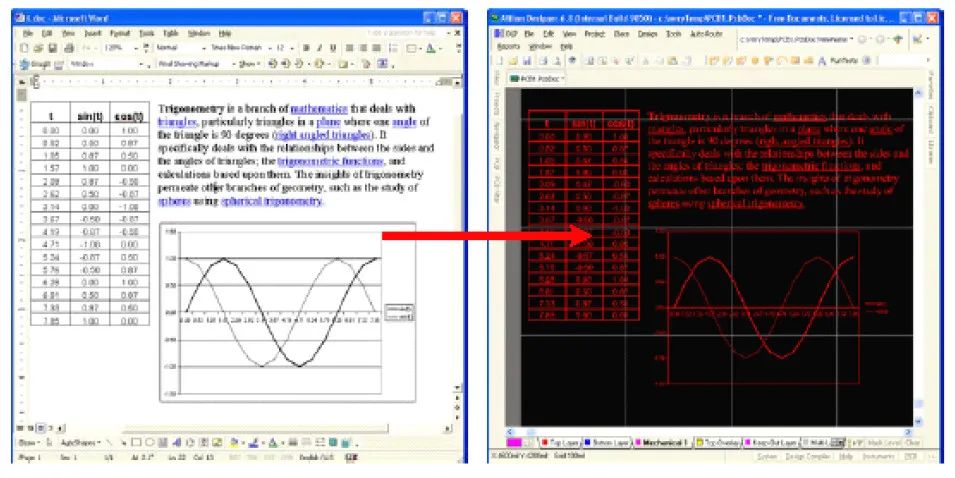

图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与 Windows 相同的粘贴命令（Ctrl V），任何来自剪贴板中的图元文件都可以粘贴到 PCB 编辑中。图元文件可以是直线、弧线、简单的填充和 True Type 文本，任何导入的数据将被放置在当前层。

从 Word 或 Excel 中拷贝数据到 PCB 中支持的图元文件包括位图，线，圆弧，简单填充和 true type 文字，允许您简单的粘贴 logos 和其他图形。

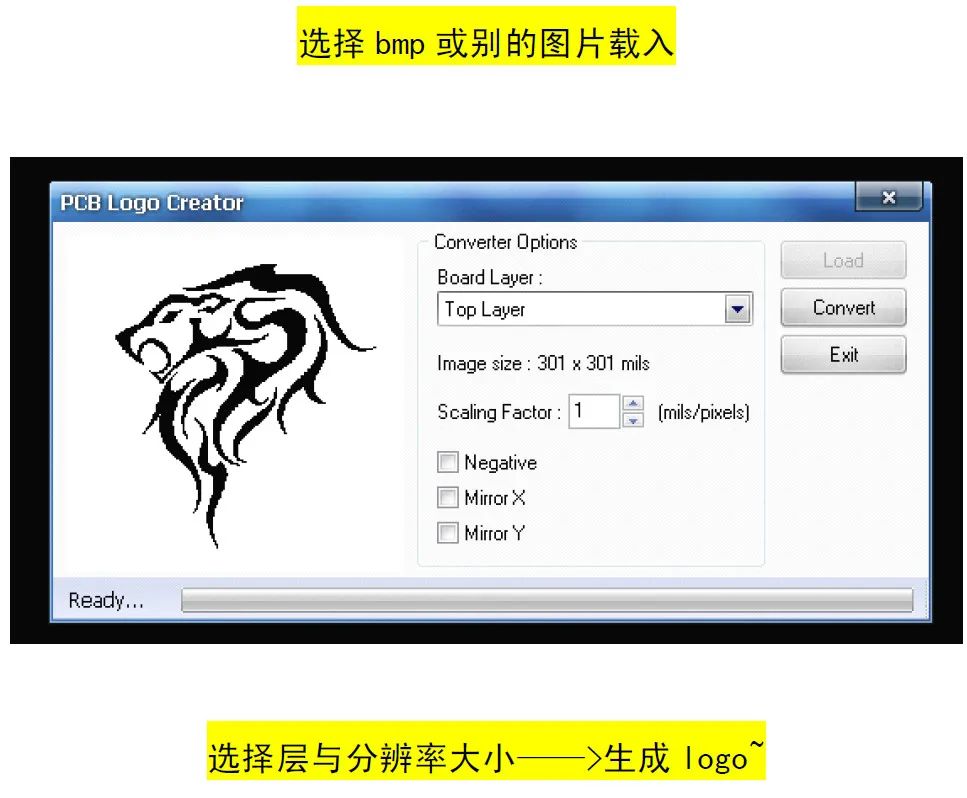

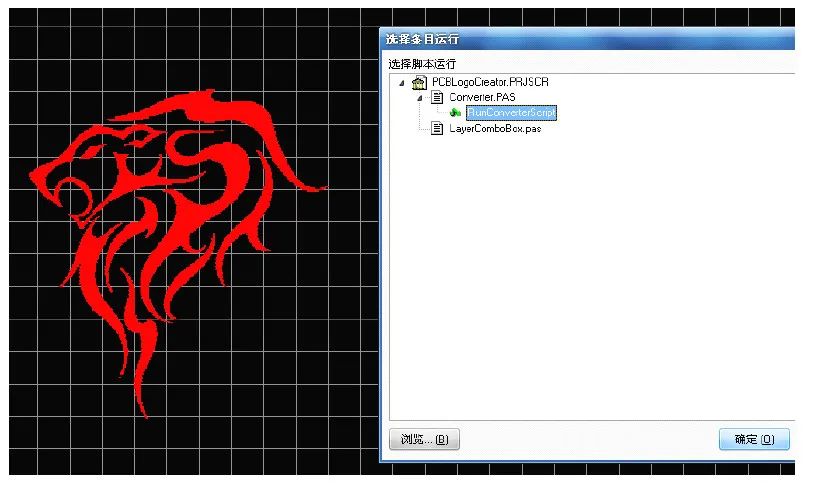

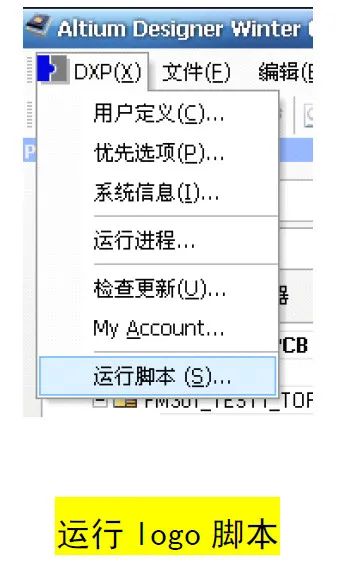

8、复杂图元（logo）PCB制作

9、栅格设置与捕获

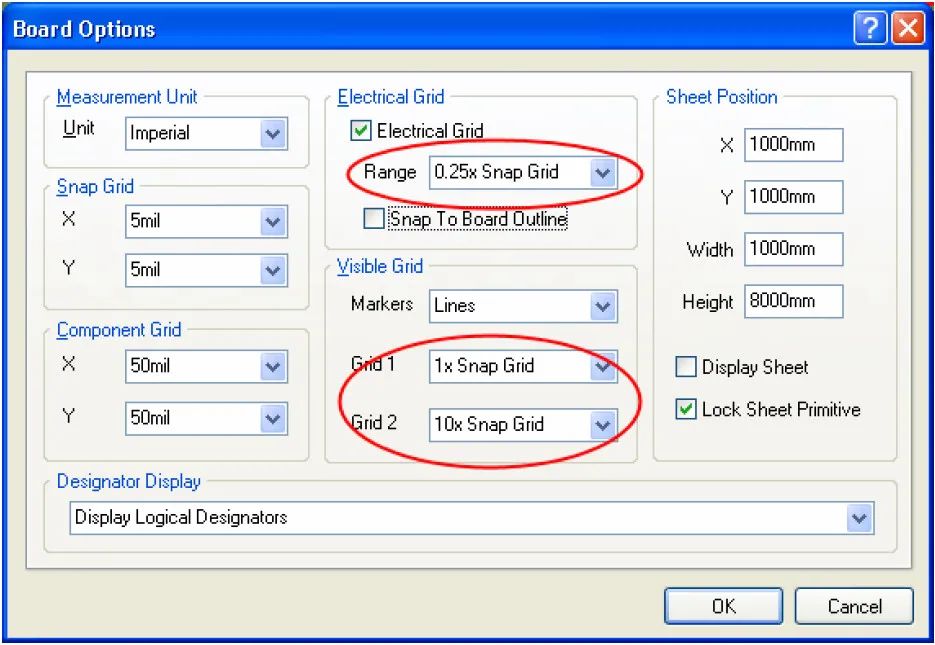

在 Altium Designer 中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。

10、丝印文字反色输出及位置设置

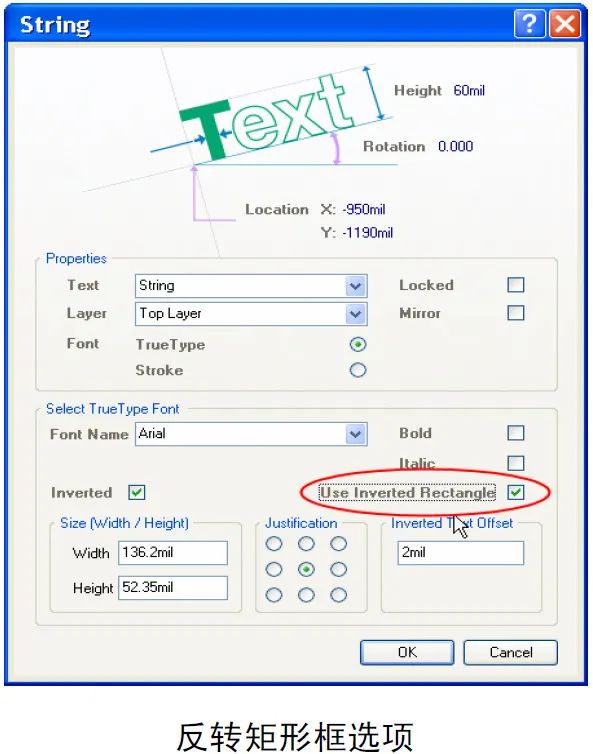

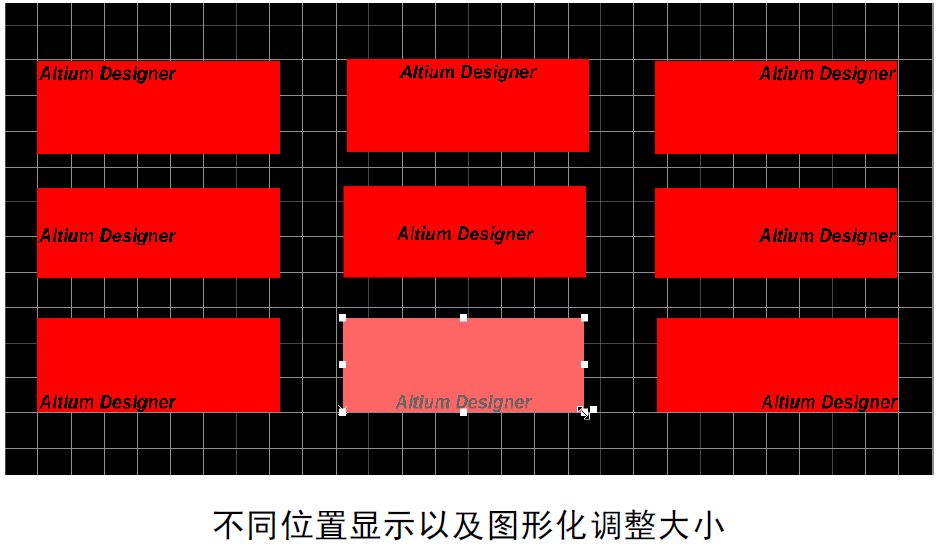

PCB 编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了True Type 字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。

反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度
版面调整：定义文本框中文字的相对位置
反转文字的偏移：定义反转文字相对矩形框的偏移量

11、各种~多边形填充

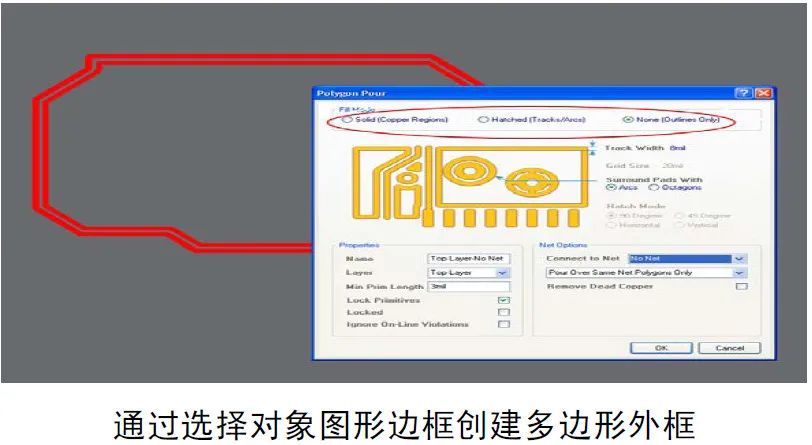

使用以选择对象定义多边形形状功能使得用外部资源（如 DXF、AutoCAD 等）来创建公司 Logos 或多边形非常容易。多边形形状的定义分两步：首先从菜单 Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择’属性’选项，就可以在对话框中设置填充模式了。

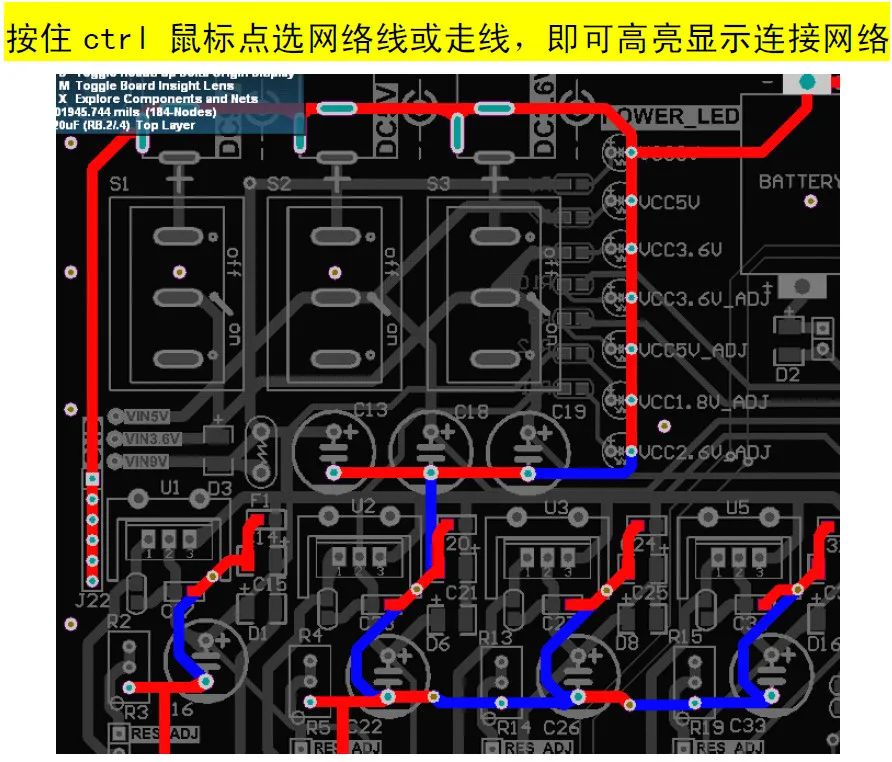

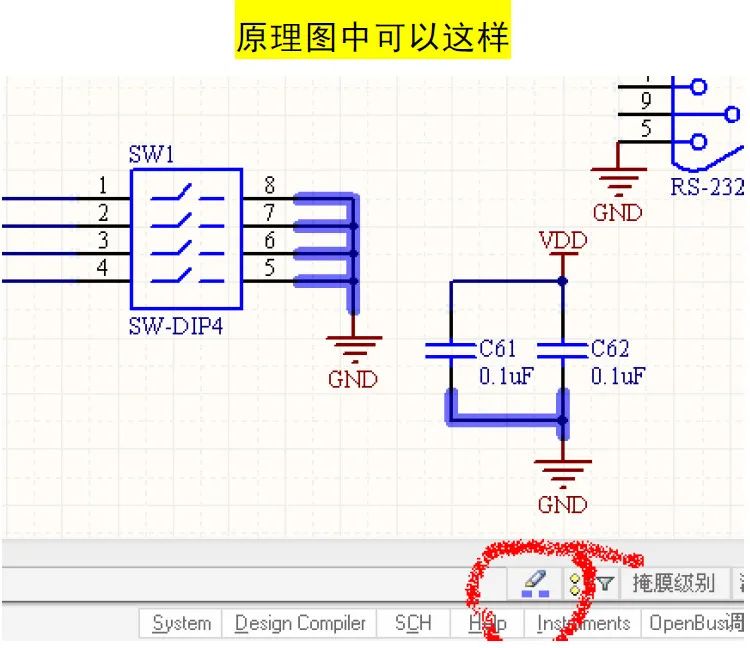

12、PCB中高亮选中网络

13、单层操作与定制操作

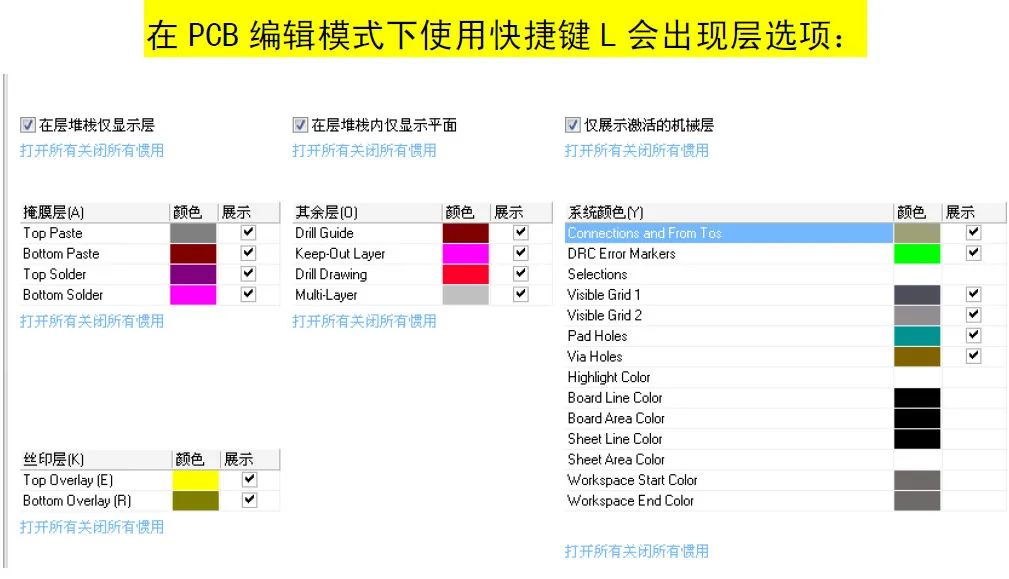

对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用 shift s 解决这一问题（PCB 编辑状态下）：

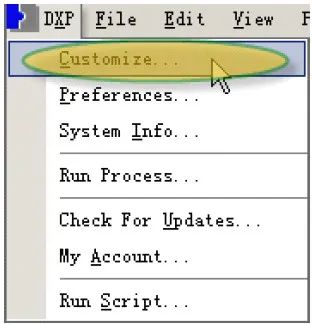

另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用。

方法是：

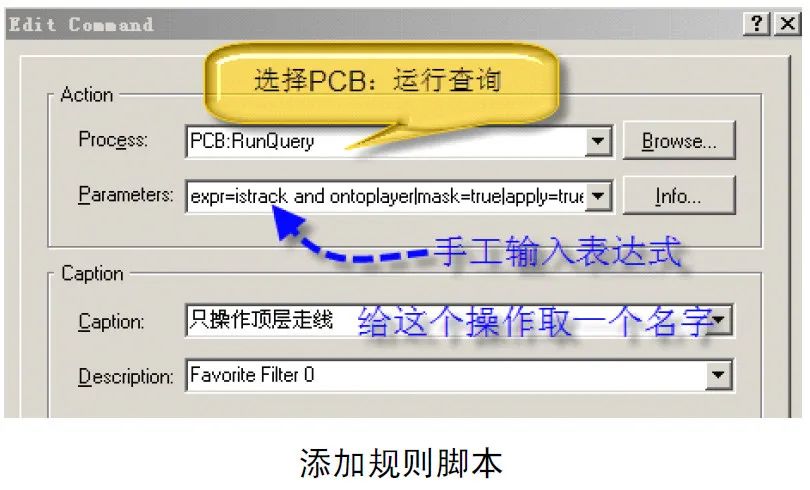

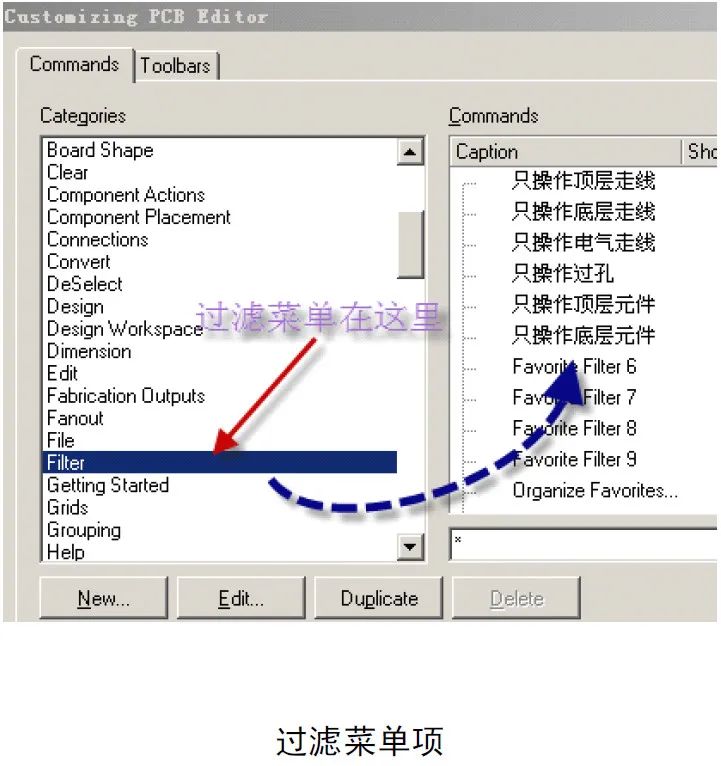

只操作顶层走线的表达式为：

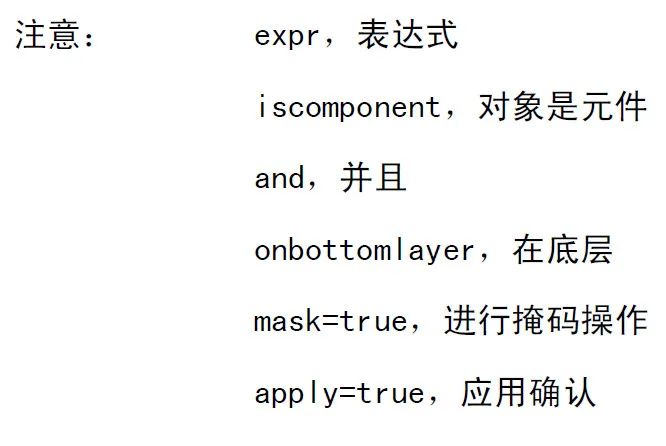

expr=IsTrack and OnTopLayer|mask=True|apply=True

只操作底层走线的表达式为：
expr=IsTrack and OnBottomLayer|mask=True|apply=True

只操作电气走线的表达式为：
expr=IsTrack and IsElectrical|mask=True|apply=True

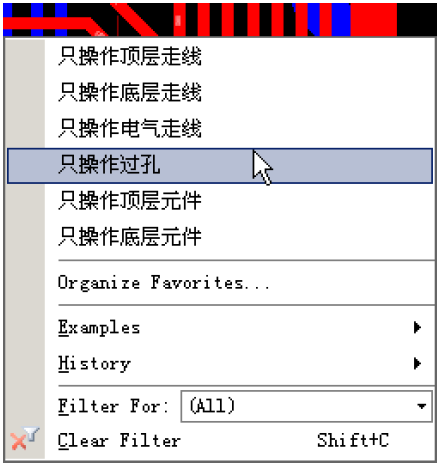

只操作过孔的表达式为：expr=IsVia|mask=True|apply=True

只操作顶层元件的表达式为：
expr=IsComponent and OnTopLayer|mask=True|apply=True

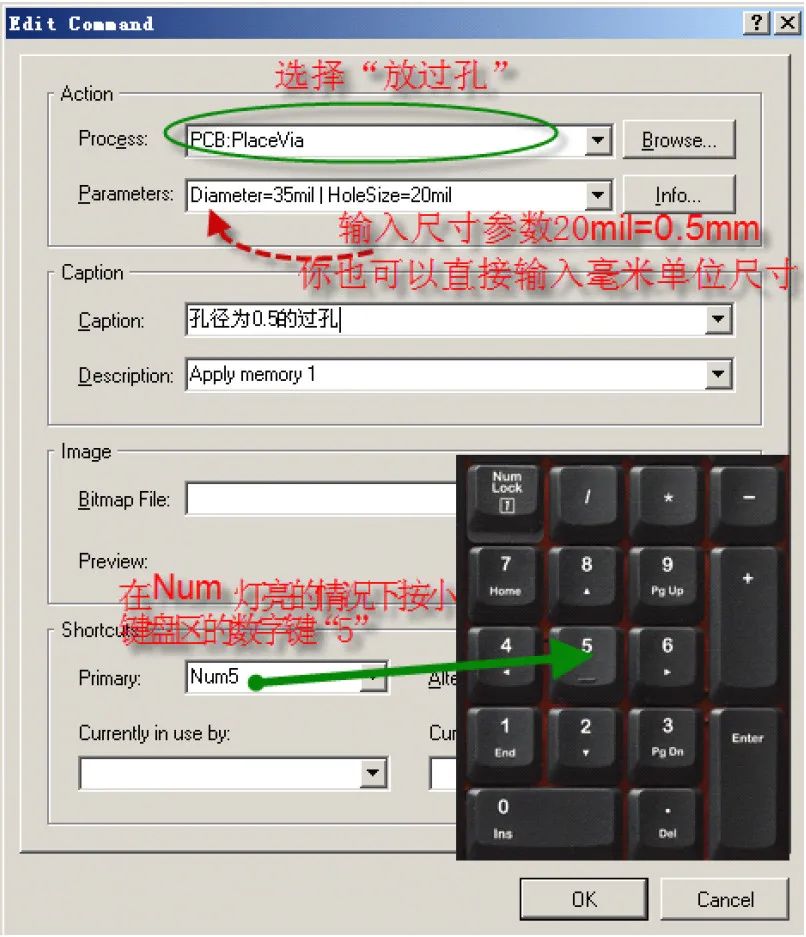

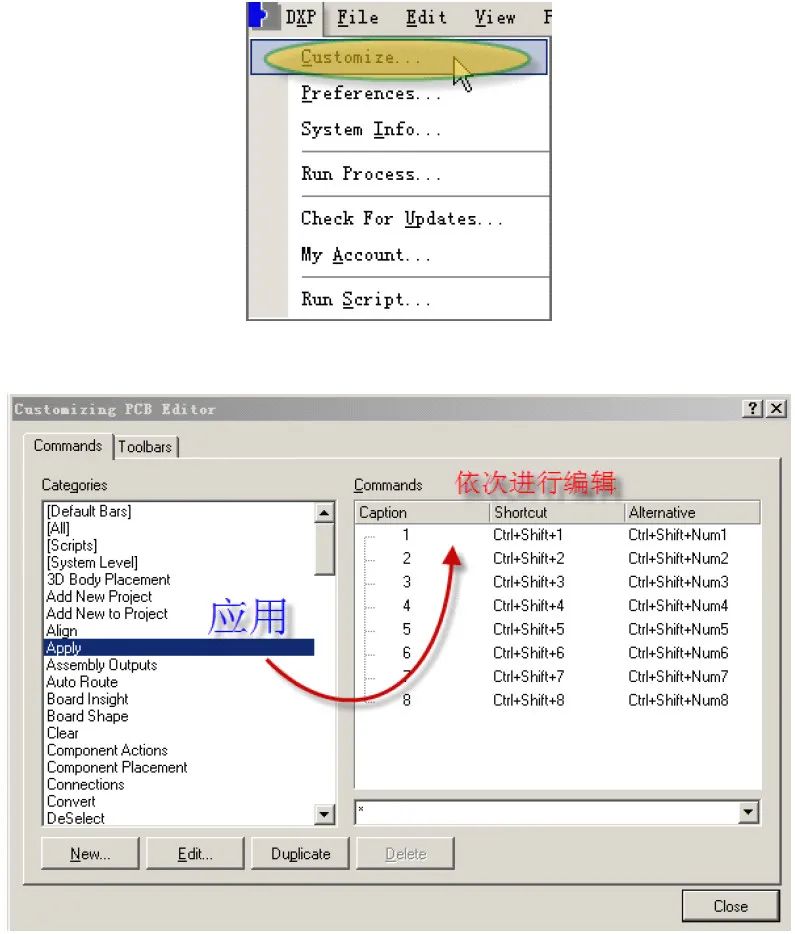

订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3 表示 0.3 孔径的过孔、4 表示 0.4 孔径的快捷键5…………，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道 AltiumDesigner 本身可以通过快捷键“shift v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按 Tab 键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：

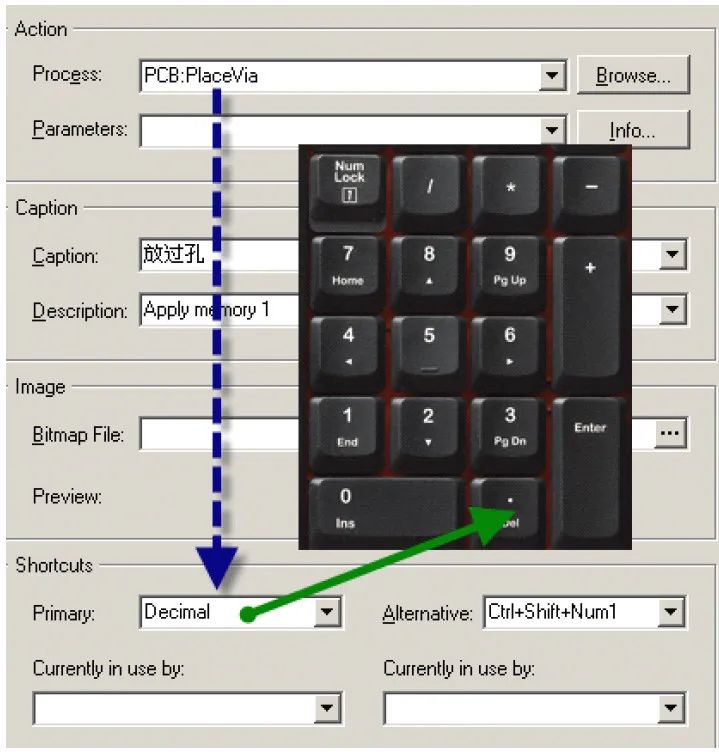

本来 Altium 放置过孔默认用快捷键“P” “V”，我现在用小键盘区的“.”来实现同样的功能：

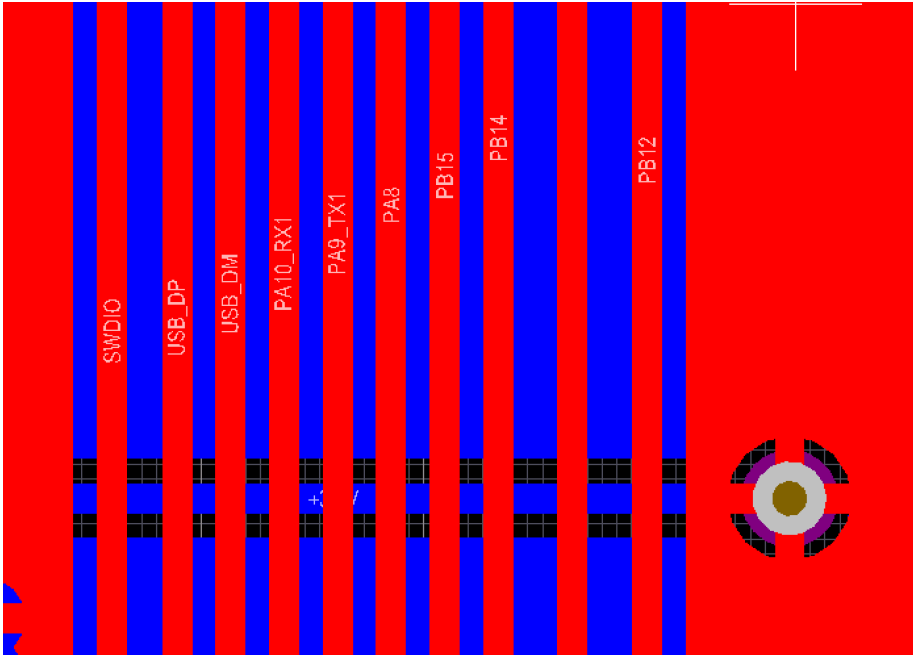

14、多层线的操作

有些人问这样的线是怎么画出来的：

答：一根根画出来的。

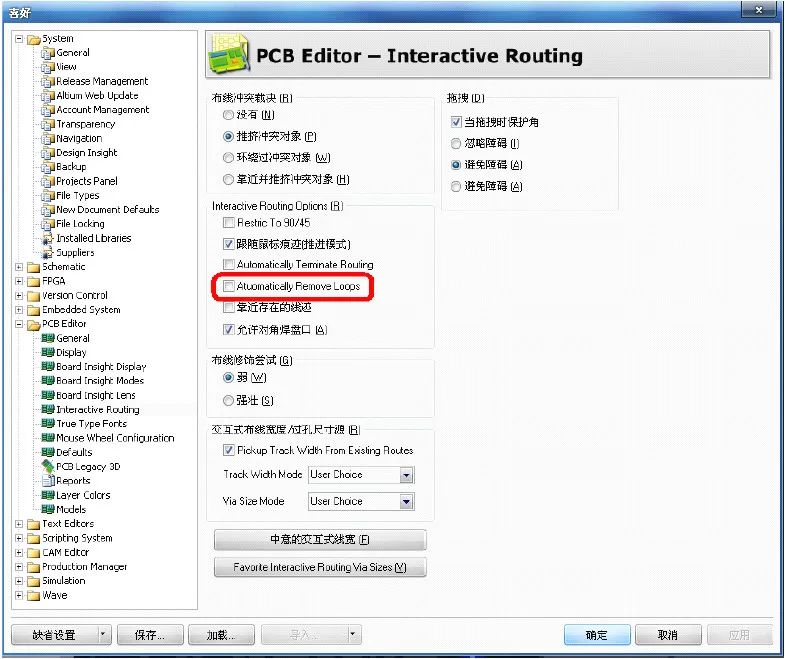

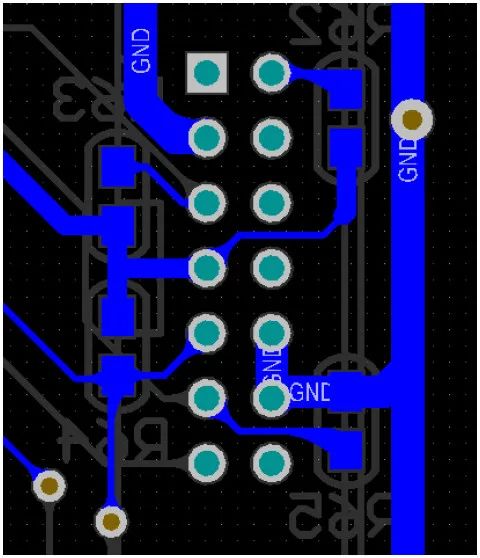

如 何 设 置 才 可 以 使 线 重 叠 ？Preferences 、 PCB Editor ， Interactive Routing ，Interactive Routing Options，Automatically Remove Loops 选项取消即可。

不一根根画的话也可以，Place - Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的。会变绿。

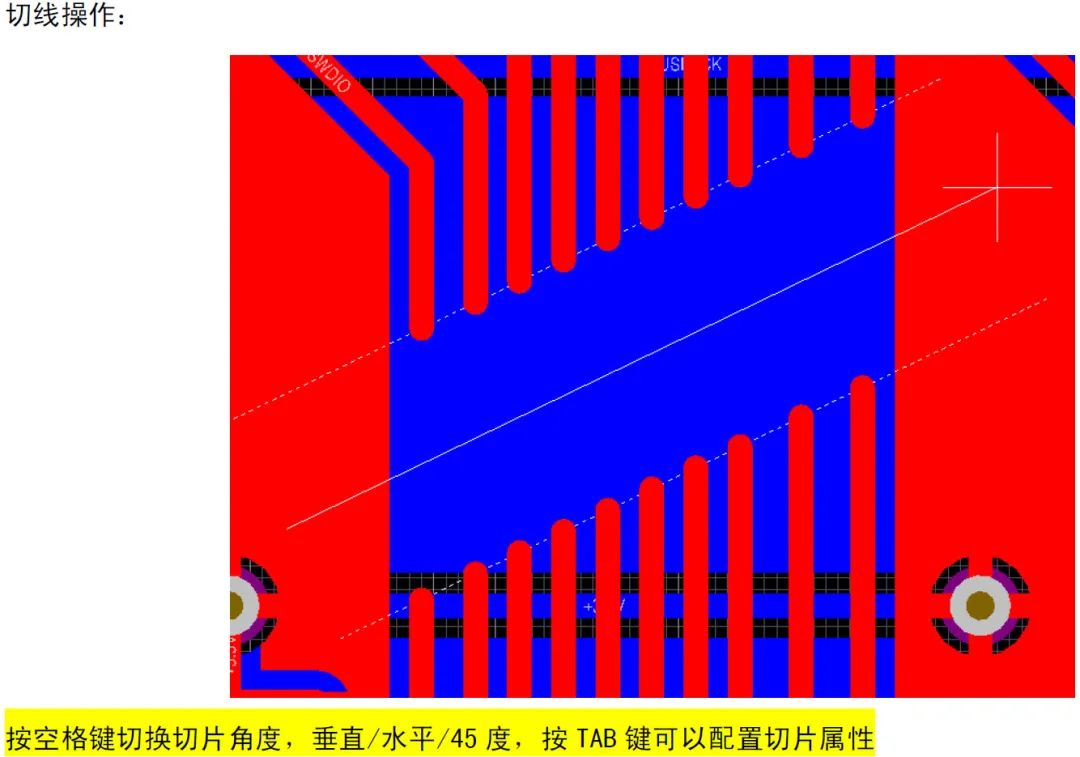

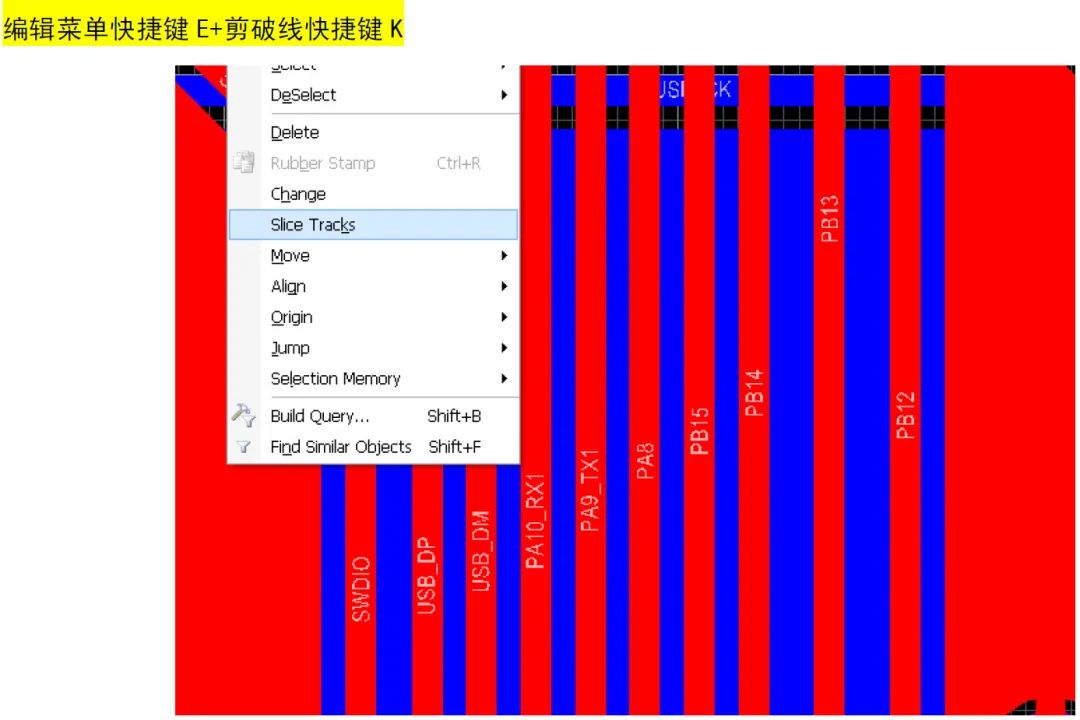

15、走线切片的操作

16、对等差分线的设置与走线

很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：

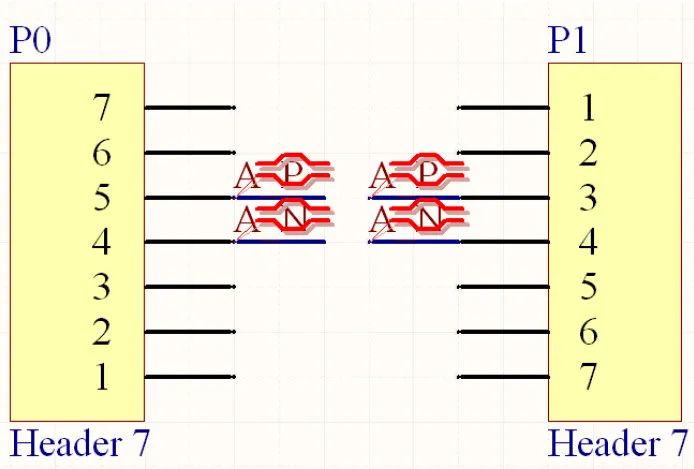

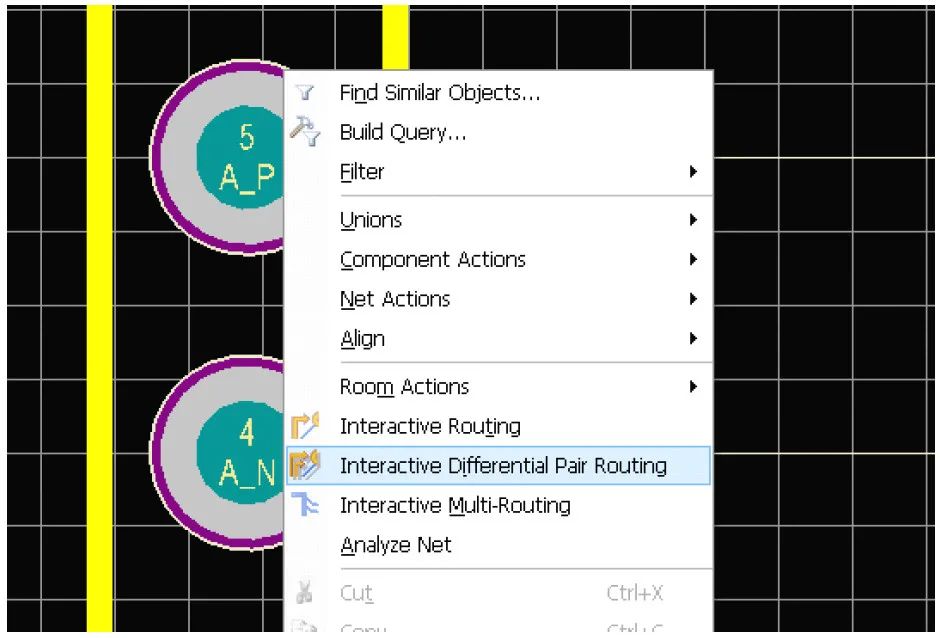

放 置 元 件 和 绘 制 差 分 对 信 号 。差 分 对 命 名 规 则 是 名 称 相 同 ， 后 缀 分 别 标 以 _P 和 _N 。再 选 择Place\directives\differential pairs，放置差分对符号。

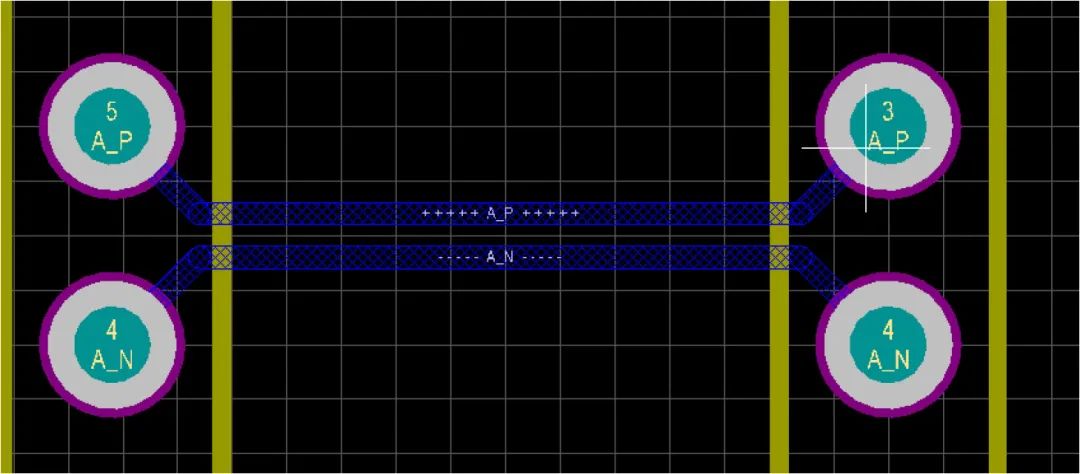

更新至 PCB 后

这样就好啦~

17、3D显示操作

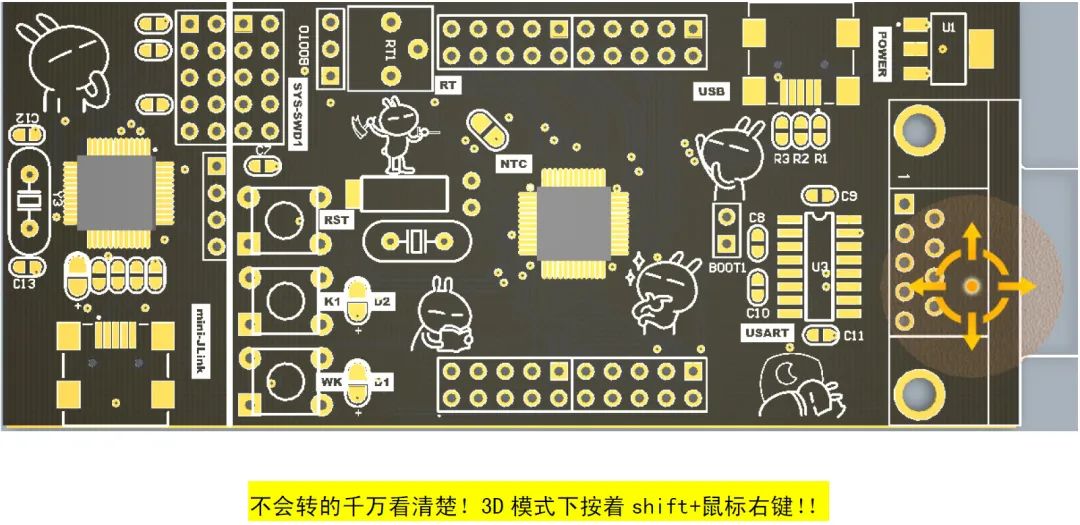

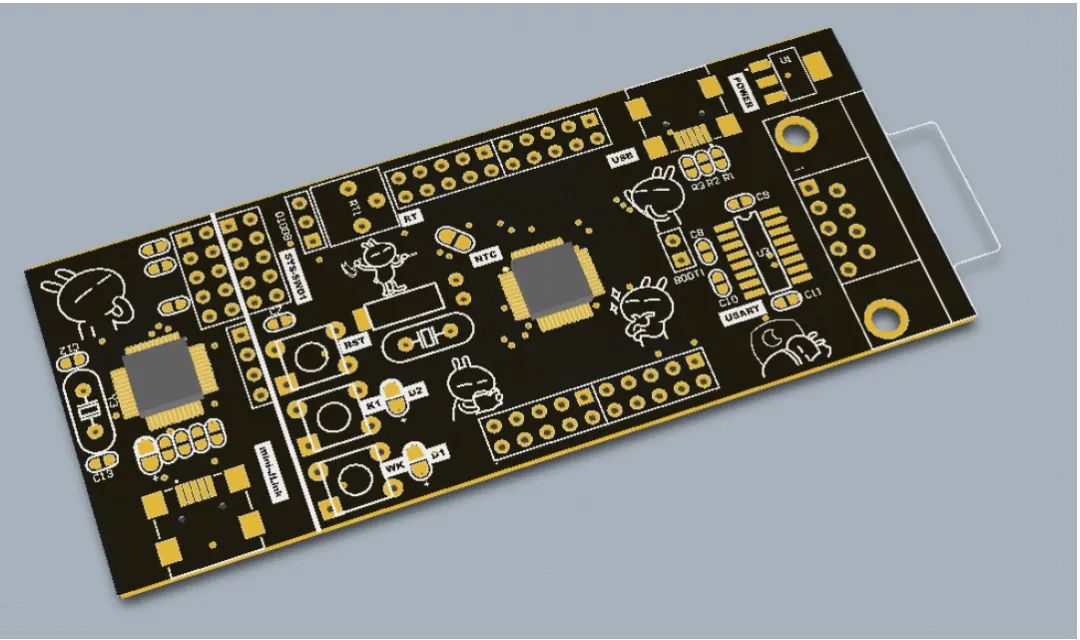

您的主窗口可以同时以 2D 和 3D 的方式显示。在 2D 和 3D 之间切换可以快捷键‘3’来从一个 2D 视图切换到上个 3D 视图；按‘0’拉平。Shift right click drag可以旋转您的 3D 视图。

18、快速放大缩小视图

有很多方法放大窗口，真正比较实用的就 3 种，以下做下介绍：

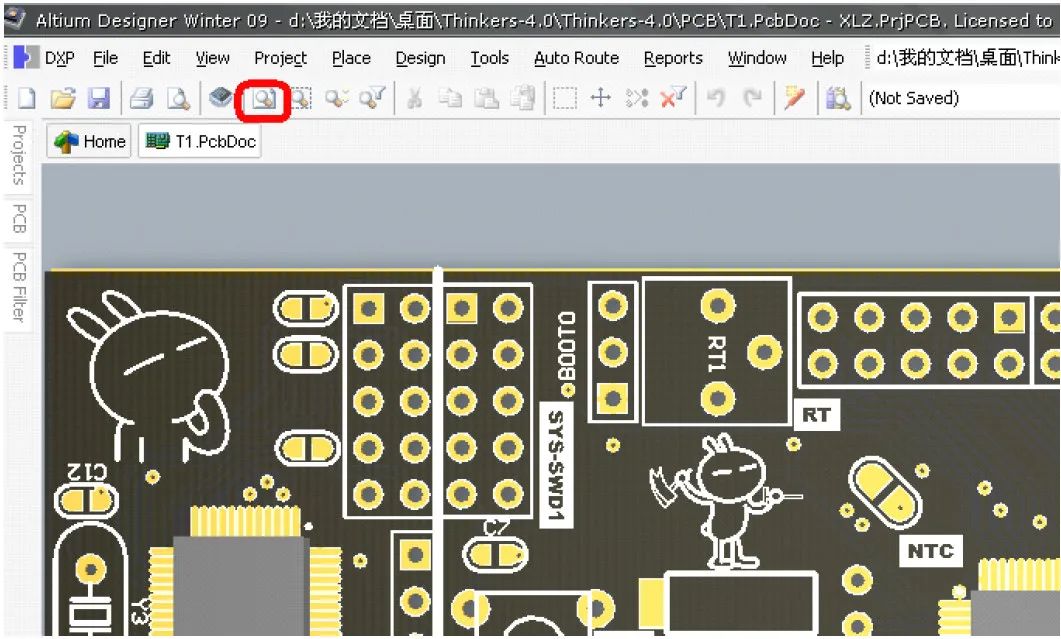

1、全界面视图

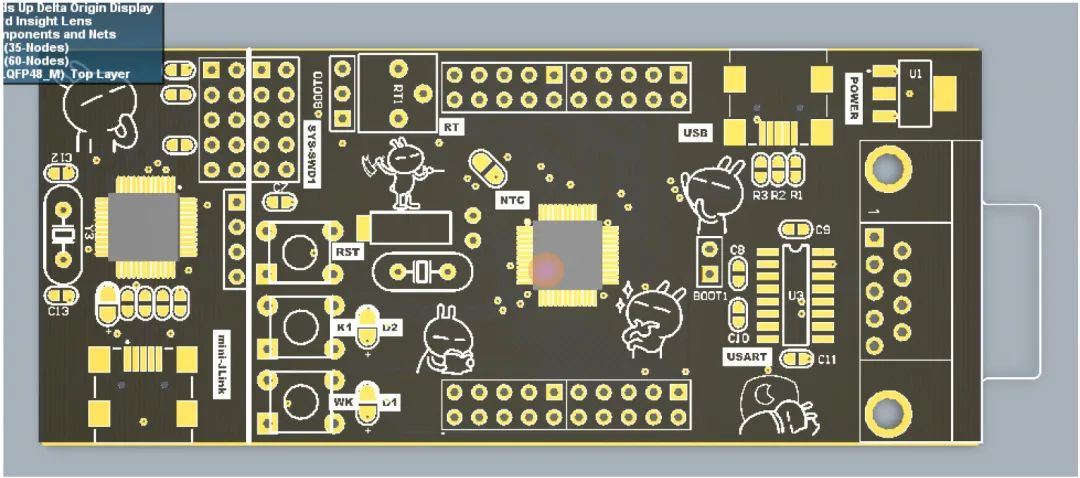

2、ctrl 滚轮（鼠标中心为中心放大与缩小）

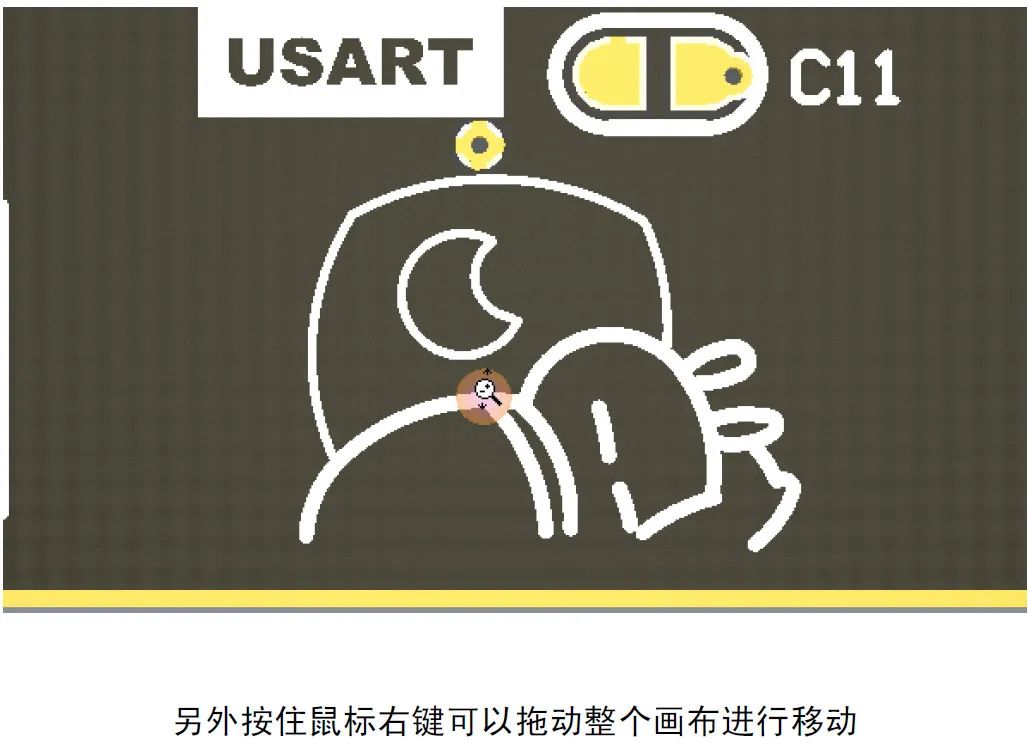

3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小
