LMH9226是单端差2.3 - 2.9 GHz低功耗ADC驱动程序与集成的变压器

产品详细信息

描述：

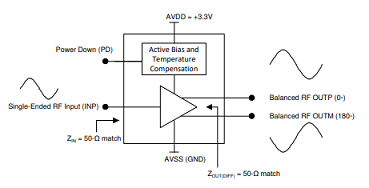

LMH9226是高性能、单通道、单端50-Ω输入微分50-Ω或100Ω输出射频增益块AD745KR-16放大器支持2.3 - ghz 2.9 - ghz频段。设备非常适合满足要求5 g m-MIMO或小细胞基站应用程序。设备集成单端输入和输出射频增益的功能块紧随其后的是一个被动的变压器,在该设备主要用于接收机信号链驱动的最后阶段的全面电压analog-to-differential转换器(ADC)差分输入。

LMH9226提供17-dB 35-dBm输出IP3的典型增益的线性性能在2.6 GHz,并维护不到3-dB噪声图整个1-dB 400 MHz带宽。的设备内部匹配50-Ω单端输入阻抗。微分输出可以轻松接口没有任何外部的50-Ω阻抗匹配电路。100 -Ω阻抗匹配,需要外部匹配电路,通常导致0.3 - db的增益损失2.6 GHz。

操作在一个3.3 v供应,设备要消耗大约275兆瓦的备用电源,使设备适用于高密度、5 g,巨大的多输入多输出(MIMO)应用。同时,设备可以在一个节省空间的,2毫米×2毫米,12-pin WQFN包。的设备额定工作温度高达105°C提供一个健壮的系统设计。1.8 - v电平兼容的省电销是用于快速省电和电的装置,适用于时分双工(TDD)系统。

特性：

●单通道、单端输入微分输出射频增益放大器

●支持2.6 - ghz中心频率400 - mhz, 1-dB带宽

●17-dB整个1-dB典型增益带宽到ZLOAD= 50Ω

●噪音图< 3 dB 1-dB带宽

●在2-dBm 35-dBm OIP3深浅不一的输出功率为ZLOAD= 50Ω

●17.5 dbm P1dB输出到ZLOAD= 50Ω

●275兆瓦的电力消耗在3.3 v单供应

●到TA= 105°C操作温度

应用：

●5G m-MIMO 基站

●有源天线系统，m-MIMO (AAS)

●小型蜂窝基站

●TDD/FDD 蜂窝基站

●无线基础设施

●低成本收音机

●单端到差分转换

●巴伦替代品

●射频增益模块

●GSPS ADC 的差分驱动器

参数：

当前消费(马)：83

频率(分钟)(MHz)：2300

频率(Max) (MHz)：2900

获得(Typ) (dB)：17

阻抗匹配(欧姆)：50

噪声图(Typ) (dB)：3

数量的渠道(#)：1

工作温度范围(℃)：-40到105

允许输出：是的

输出IP3 (Typ) (dBm)：35

P1dB (Typ) (dBm)：17.5

类型：活跃的变压器

关闭当前：10 mA
