INA225-Q1是AEC-Q100、36V、双向电流检测放大器，具有四个引脚可选增益设置

产品详情

描述：

INA225-Q1 是一款电压输出、电流检测AO3415AL放大器，可在 0 V 至 36 V 的共模电压下检测电流检测电阻器上的压降，与电源电压无关。该器件是一款双向分流监控器，允许使用外部基准来测量流经电流检测电阻器的双向电流。

使用两个增益选择端子（GS0 和 GS1）可选择四个离散增益级别，以设置 25 V/V、50 V/V、100 V/V 和 200 V/V 的增益。低偏移、零漂移架构和精密增益值可实现电流检测，分流器上的最大压降低至满量程的 10 mV，同时在整个工作温度范围内保持非常高精度的测量。

该器件采用 +2.7V 至 +36V 单电源供电，最大消耗 350 μA 电源电流。该器件的额定工作温度范围为 –40°C 至 +125°C，采用 VSSOP-8 封装。

特性：

●符合 AEC-Q100 标准：

○温度等级 1：–40 °C 至 +125 °C

○HBM ESD 分类 2

○CDM ESD分类C4B

●功能安全能力

○可用于帮助功能安全系统设计的文档

●宽共模范围：0 V 至 36 V

●失调电压：±150 μV（最大值，所有增益）

●失调电压漂移：0.5 μV/°C（最大值）

●增益精度，过温（最大值）：

○ 25 V/V、50 V/V：±0.15%

○ 100V/V：±0.2%

○ 200V/V：±0.3%

○ 10ppm/°C 增益漂移

●带宽：250 kHz（增益 = 25 V/V）

●可编程增益：

○ G1 = 25 V/V

○ G2 = 50 V/V

○ G3 = 100 V/V

○ G4 = 200 V/V

●静态电流：350 μA（最大值）

●封装：8 引脚 VSSOP

应用：

●汽车照明

●车身控制模块

●电机控制

●阀门控制

●簇

●中央控制模块

参数：

共模电压 (Max) (V)：36

共模电压 (Min) (V)：0

输入偏移 (+/-) (最大值) (uV)：150

输入失调漂移 (+/-) (Typ) (uV/C)：0.1

增益 (V/V)：100、200、25、50

增益误差 (%)：0.15, 0.2, 0.3

增益误差漂移 (+/-) (最大值) (ppm/°C)：10

CMRR (最小值) (dB)：95

带宽 (kHz)：250、200、125、70

电源电压（最大）（V）：36

电源电压 (Min) (V)：2.7

智商（最大）（毫安）：0.35

通道数 (#)：1

比较器 (#)：0

特征：双向、低端功能、可编程增益

TI 功能安全类别：功能安全能力

工作温度范围（℃）：-40 到 125

◆INA225-Q1 典型应用

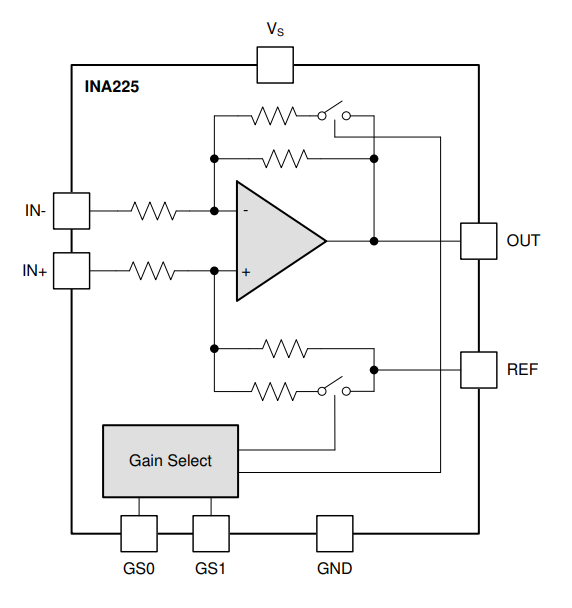

◆INA225-Q1 功能框图
