----- 充电头网拆解报告 第2099篇 -----
前言
想必很多朋友都遇到过在购买笔记本后，想要再买一个电源，家里放一个，公司放一个，每天携带电脑不用再携带充电器，能够减轻背包重量，也可以只背一个小包带笔记本就可以，非常方便。但是过去的笔记本电源错综复杂，相同品牌的笔记本都有多种接口，买错的事情时有发生。
而USB PD快充的推出，大大提升了笔记本充电器的兼容性，不管是什么品牌，只要具备USB-C接口可以充电，就可以使用其他品牌的USB PD充电器充电，大大减少了选购充电器的麻烦。
倍思推出了一款支持100W功率输出的插线板，非常适合购置笔记本电脑后，额外购置一个电源的用户。插线板体积与传统适配器差不多大小，在为笔记本供电的同时，还可以连接其他家用电器，方便使用。
倍思100W氮化镓插座开箱

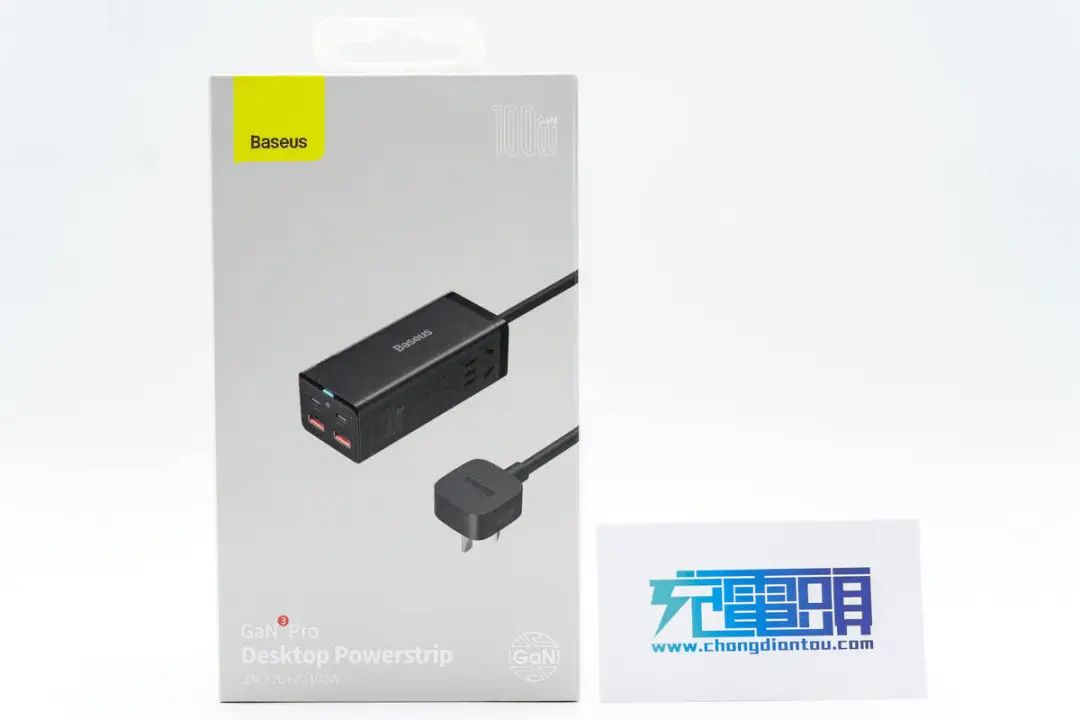

倍思100W氮化镓桌面插线板一如既往的简洁包装，印有功率和产品外观，采用了倍思第三代GaN技术。

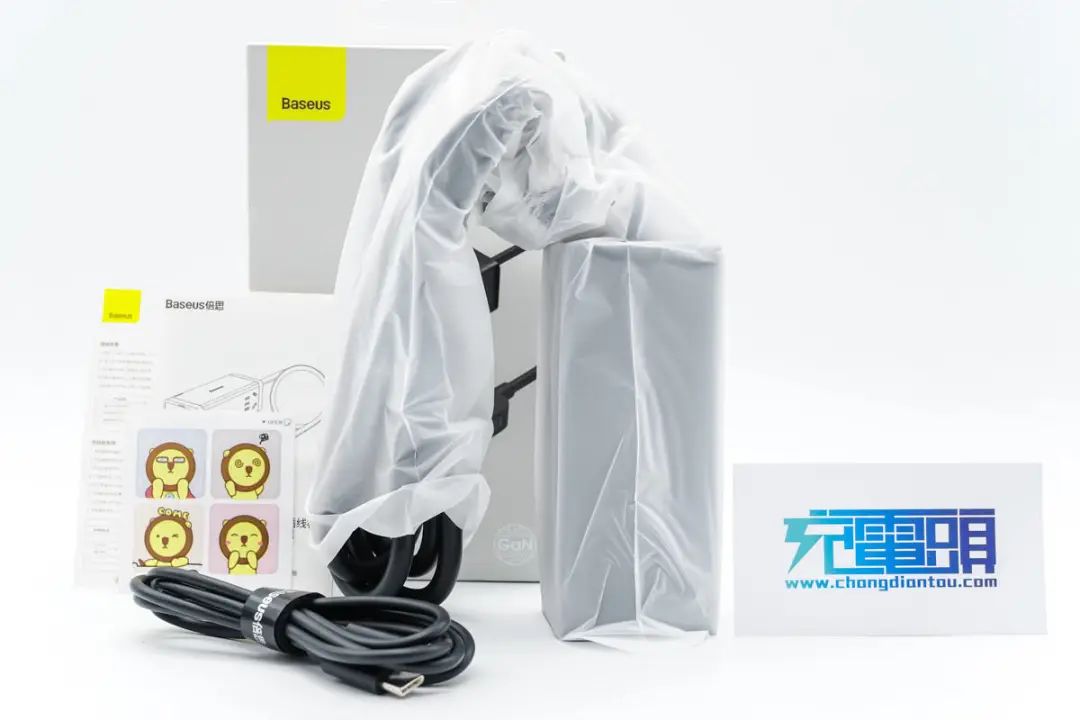

打开包装，内含插线板、充电线、贴纸和说明书。

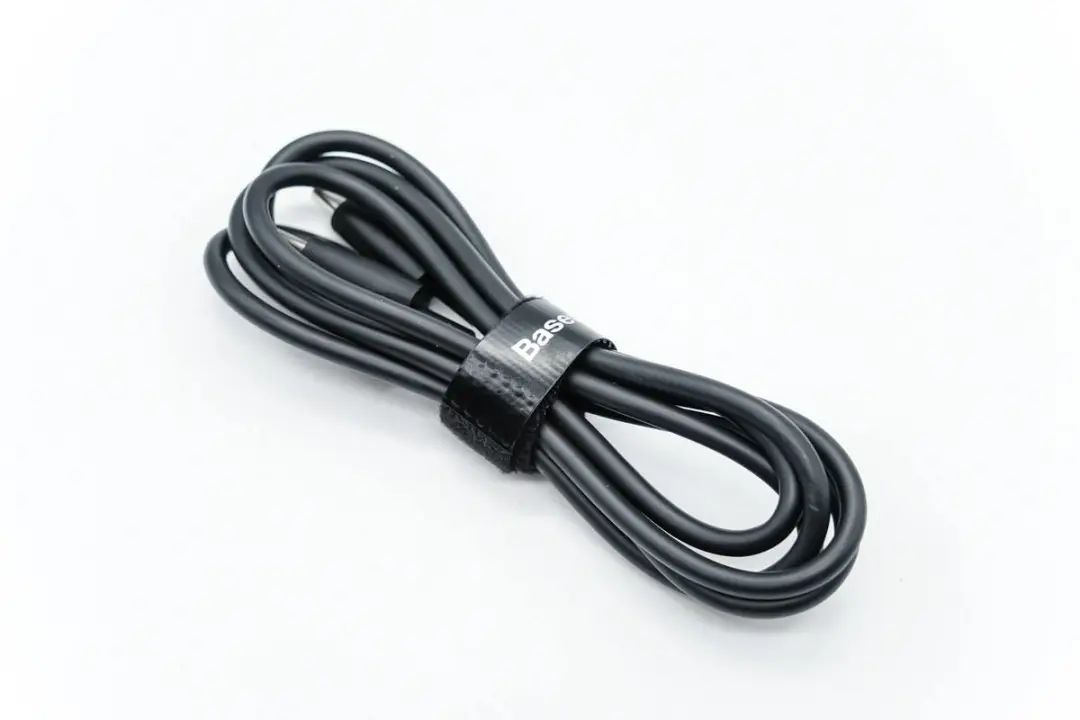

附带数据线是CC线，使用魔术扎带捆扎整理，扎带上还印有Baseus品牌。

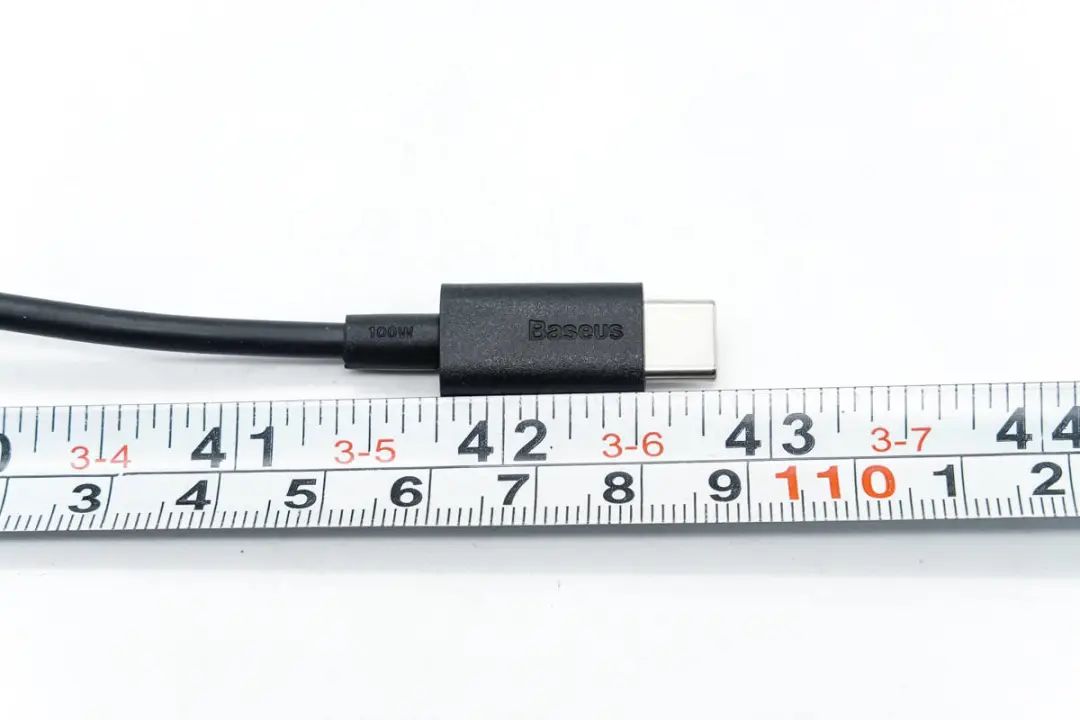

数据线长度约为109cm。

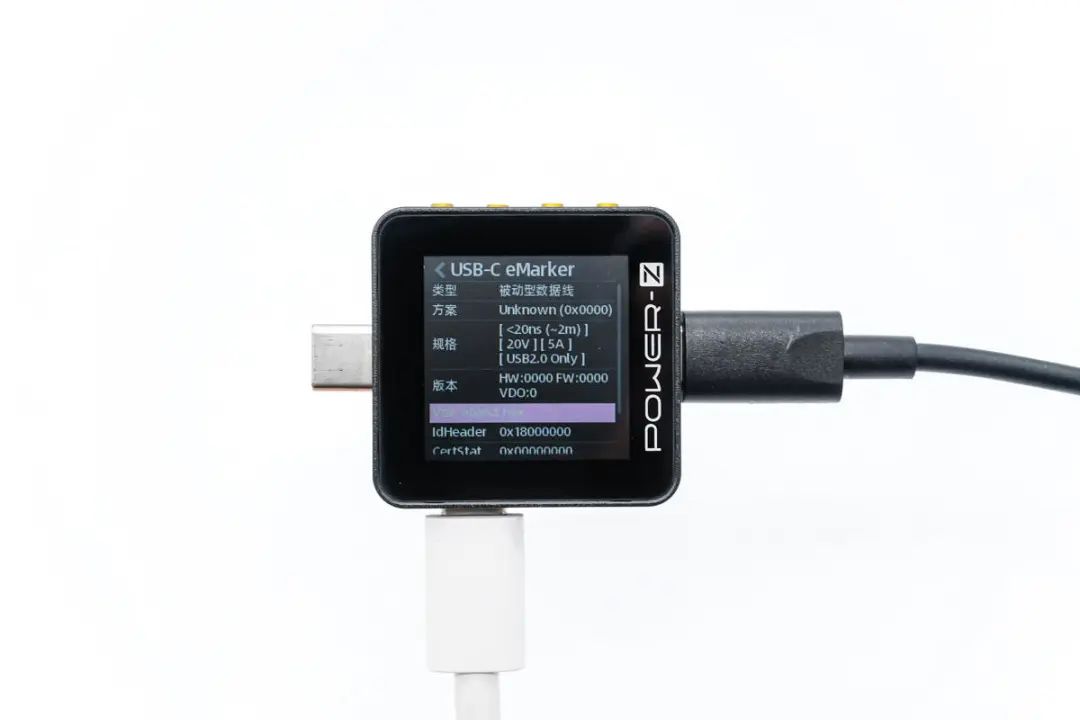

而且这根数据线内置了 E-Marker 芯片，支持5A大电流。

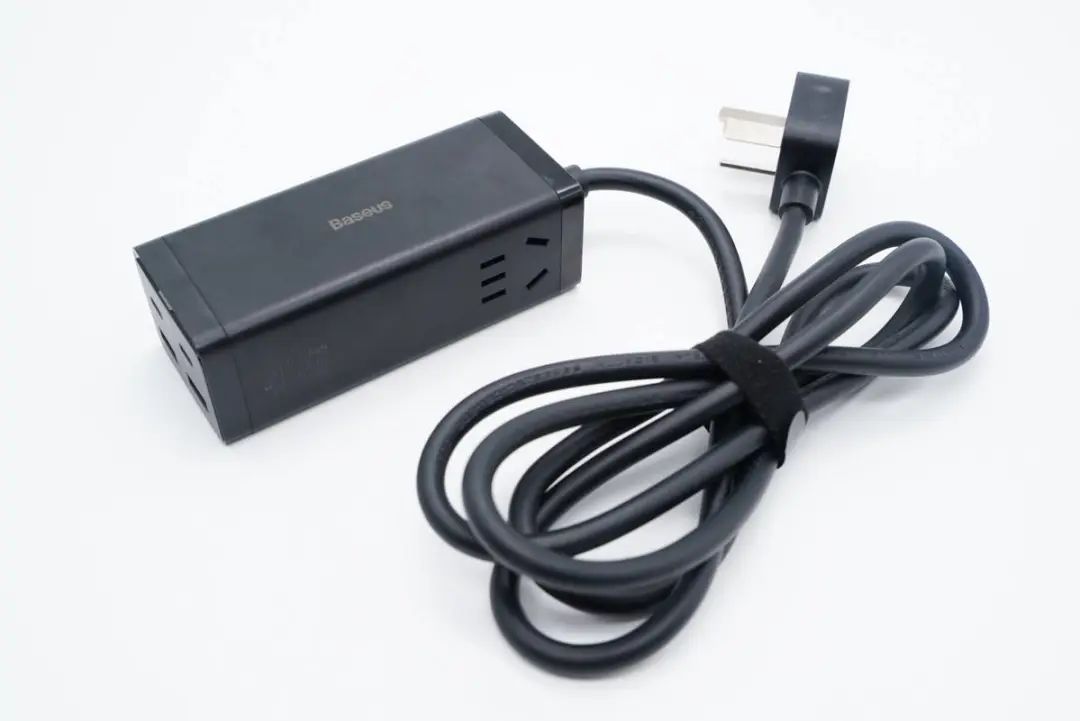

这款插座自带电源线，机身是长条方柱造型设计。

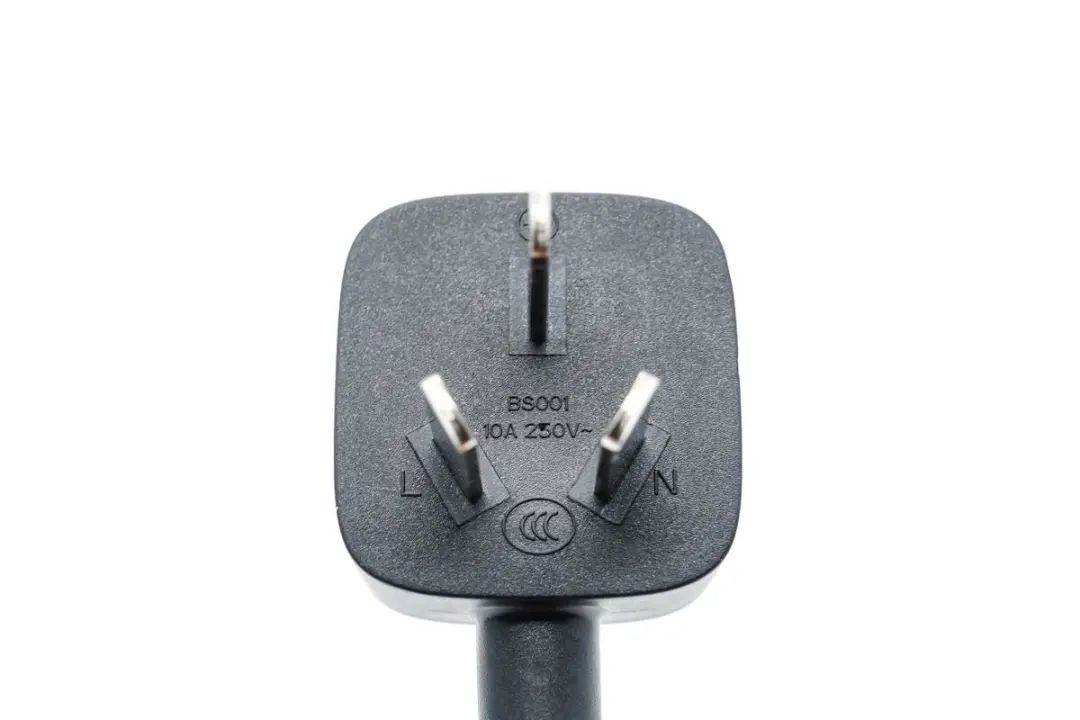

插头为三脚接地设计，10A 250V~ 的规格符合主流。

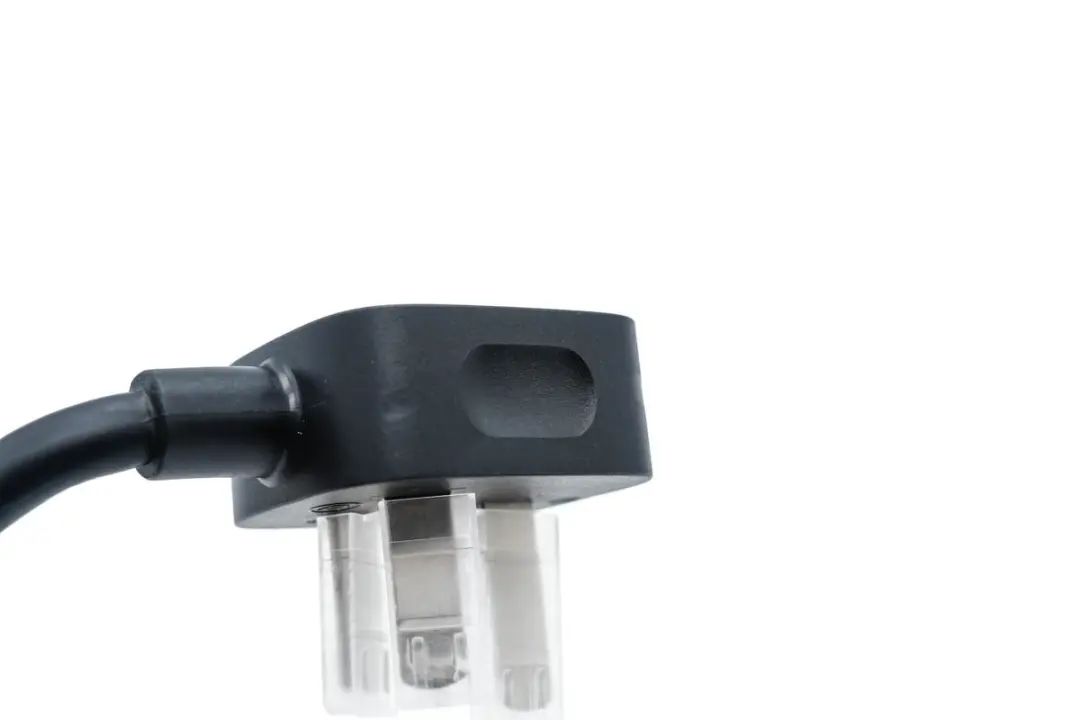

插头两侧设有小凹面，方便用户插拔，细节处理还挺贴心。

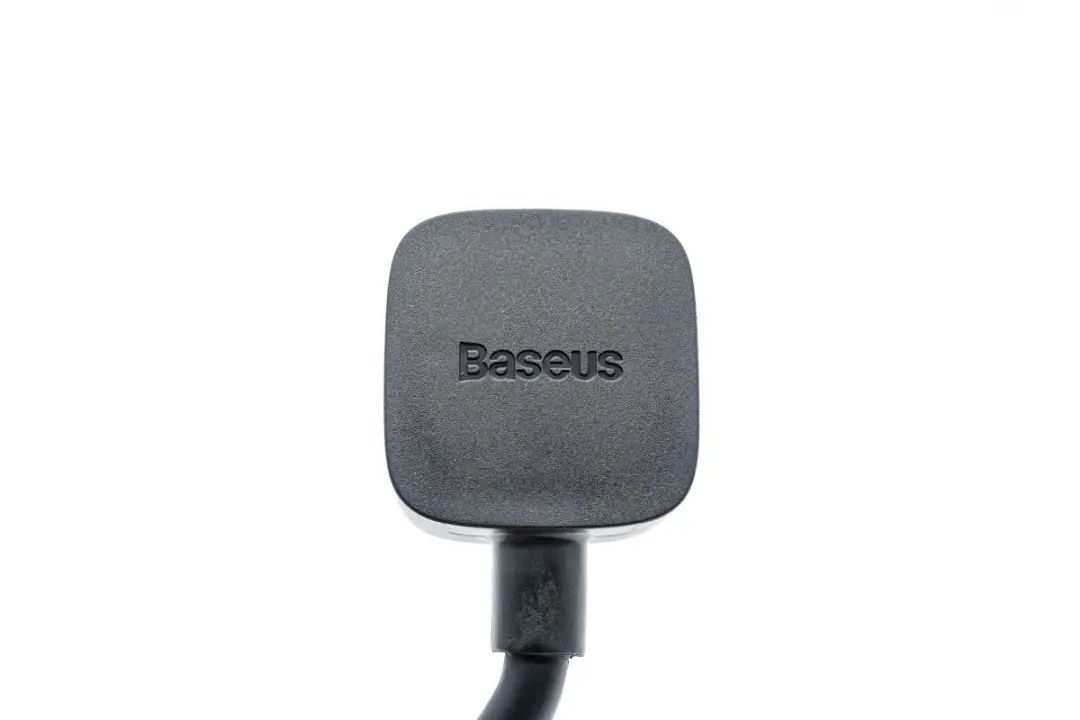

插头为一体注塑成型，印有 Baseus 的 logo。

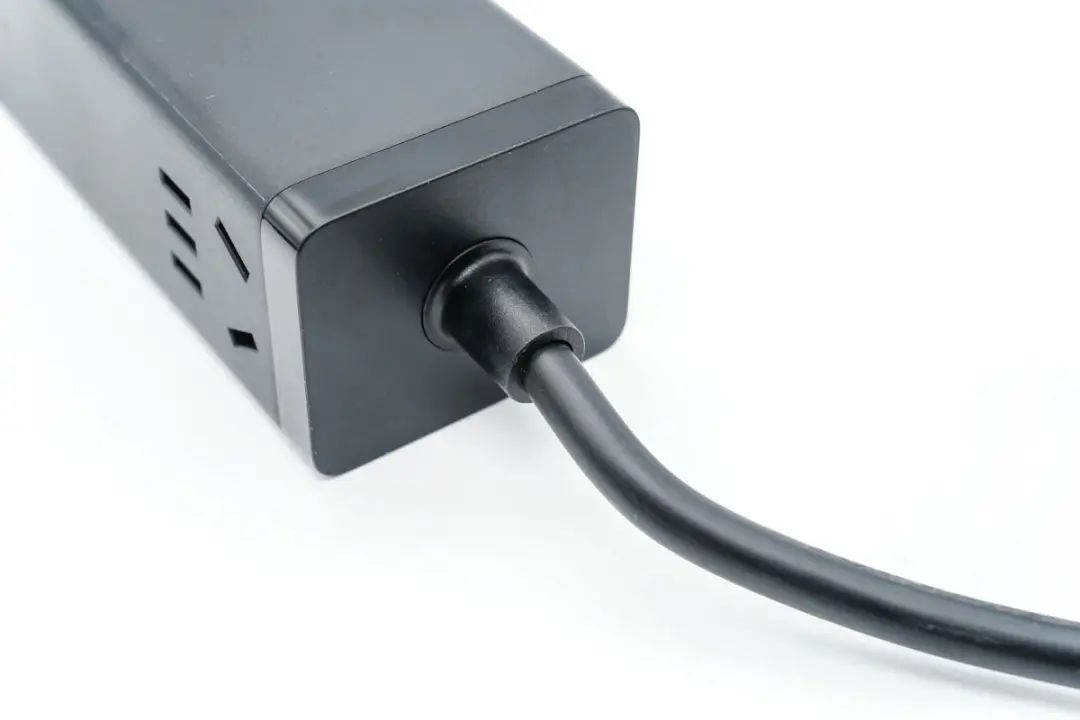

电源线连接交界处做了加强处理，减少日常使用中拖拽带来的磨损开裂。

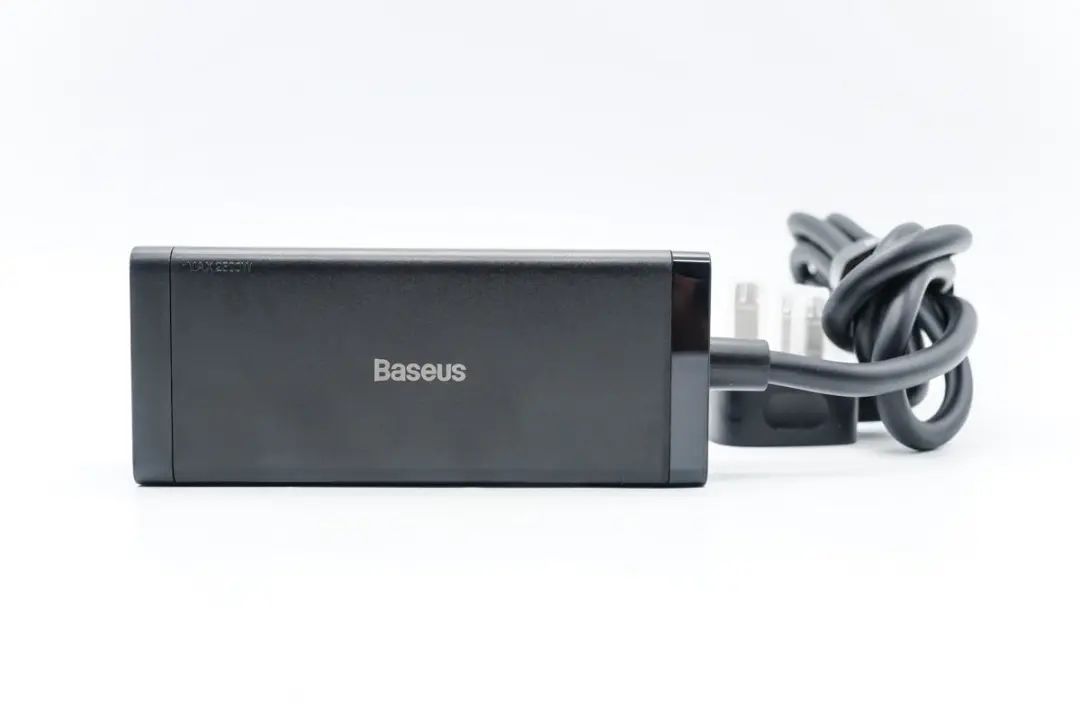

机身外壳磨砂和亮面撞色设计，各面间过渡圆润，顶面印有 Baseus 的 logo。

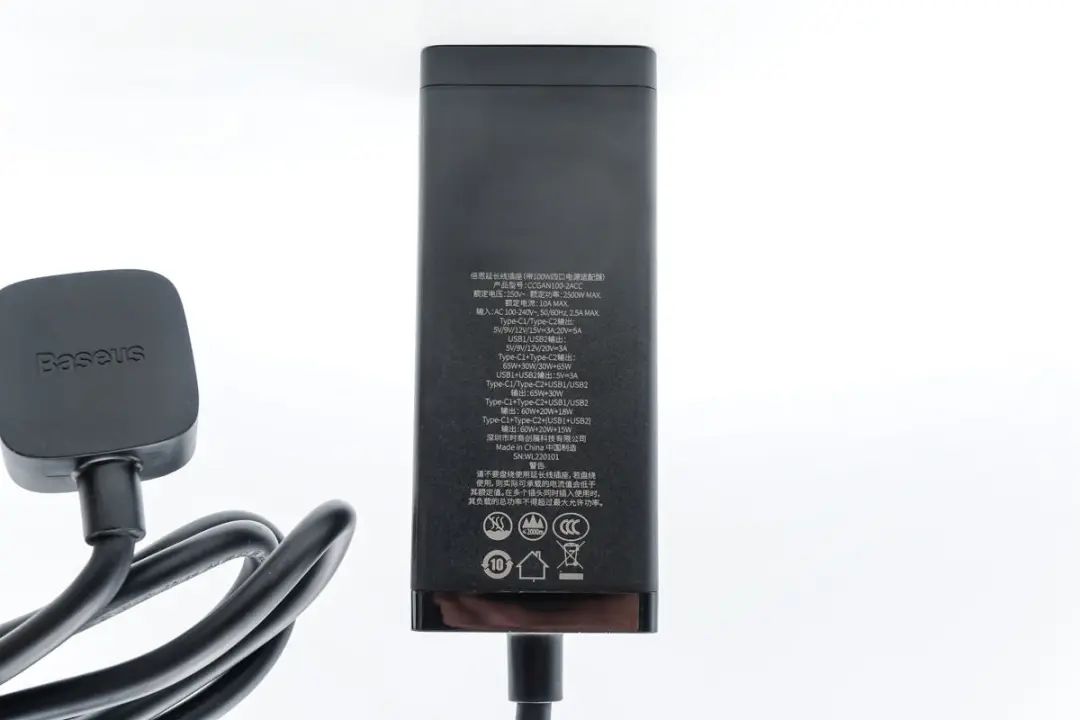

机身底部印有参数信息：
型号：CCGAN100-2ACC
输入 100-240V~50/60Hz，2.5A Max
USB-C1/C2输出：5V/9V/12V/15V 3A，20V5A 100W Max
USB-A1/A2输出：5V/9V/12V/20V 3A
产品已经通过了CCC认证。

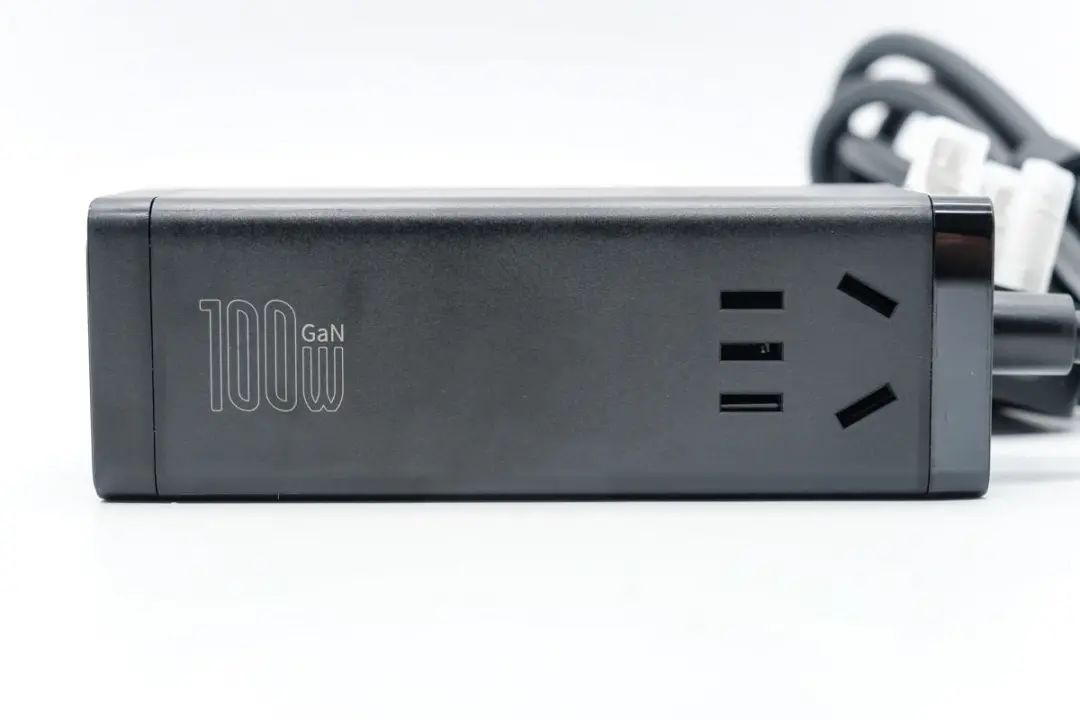

另外两侧都增设了AC交流插孔，内置安全门防止异物进入。特写这一面左端还印有100W GaN字样。

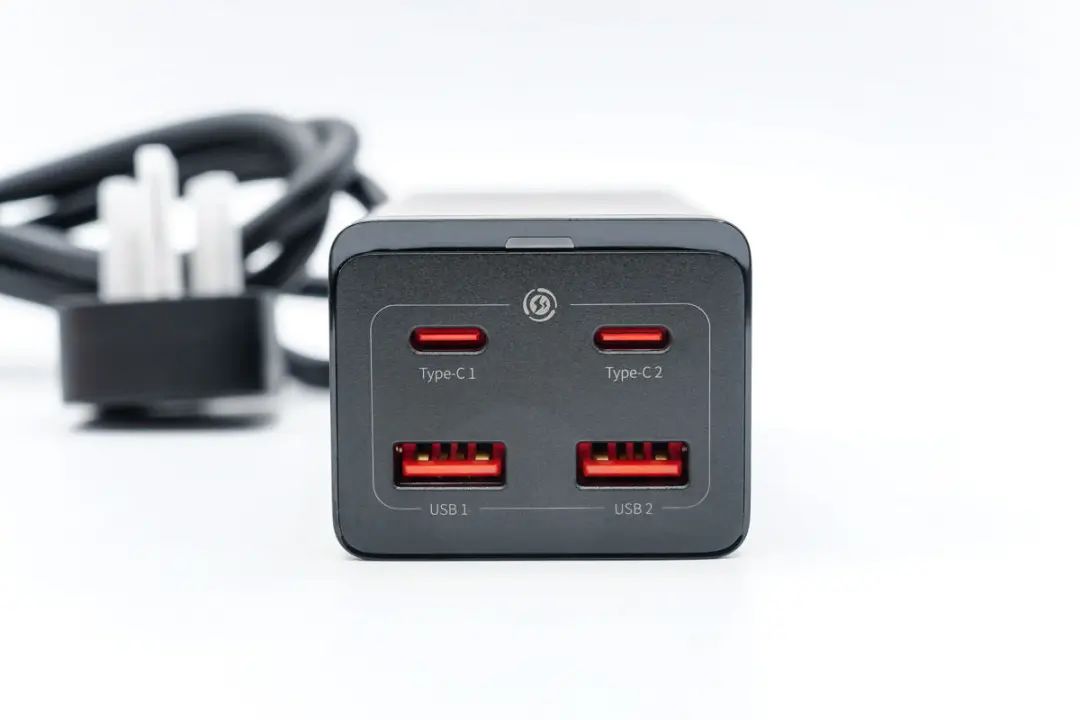

机身一端配置了2C2A四个输出接口，均支持快充，边缘设有LED指示灯。

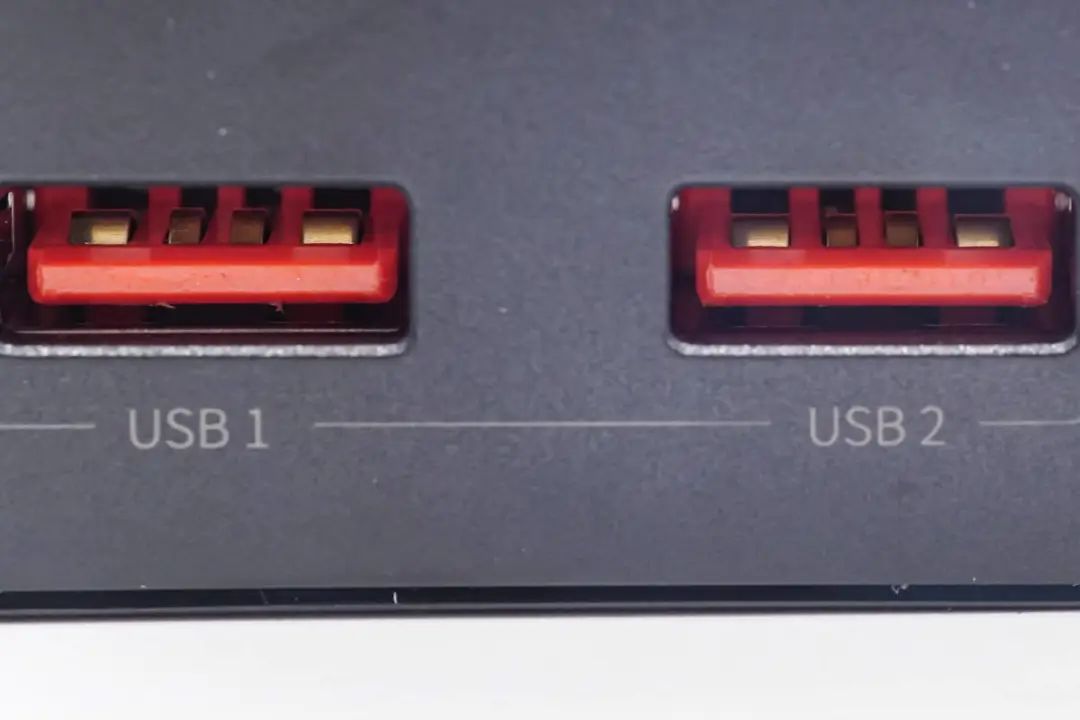

两个 USB-A 接口和同系列的其他产品不太一样，由于有着100W的功率，功率分配不再捉襟见肘，双口均支持快充，并支持大电流快充。

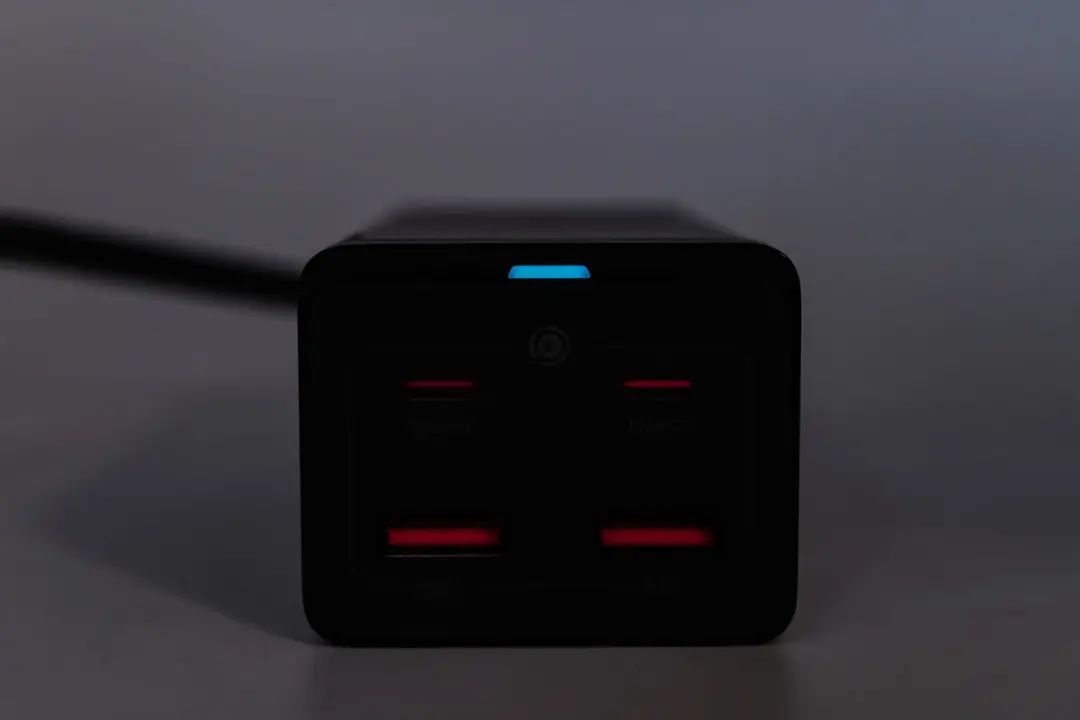

通电后LED指示灯亮起冰蓝色灯光。

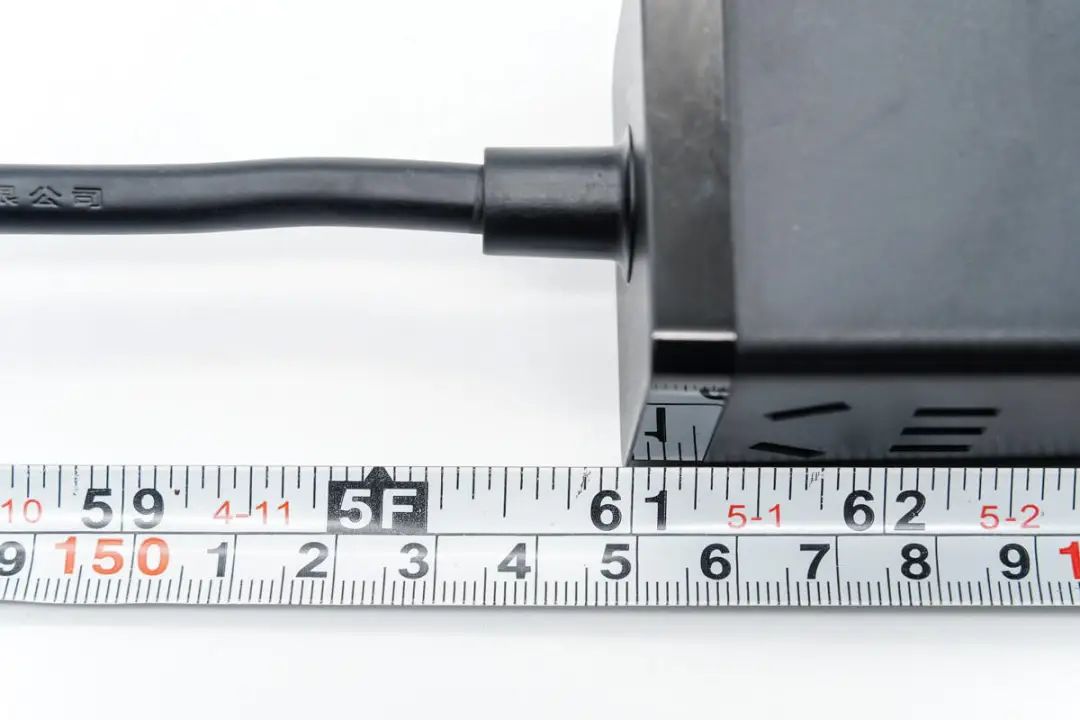

电源线的长度约为155cm。

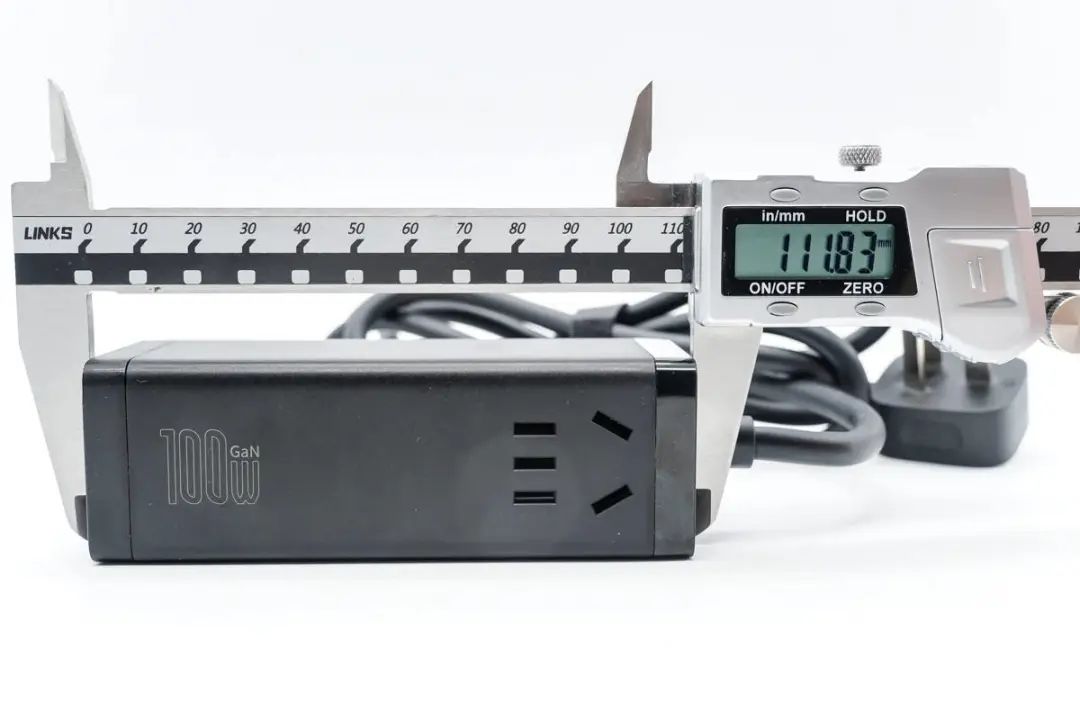

机身长度为111.83mm。

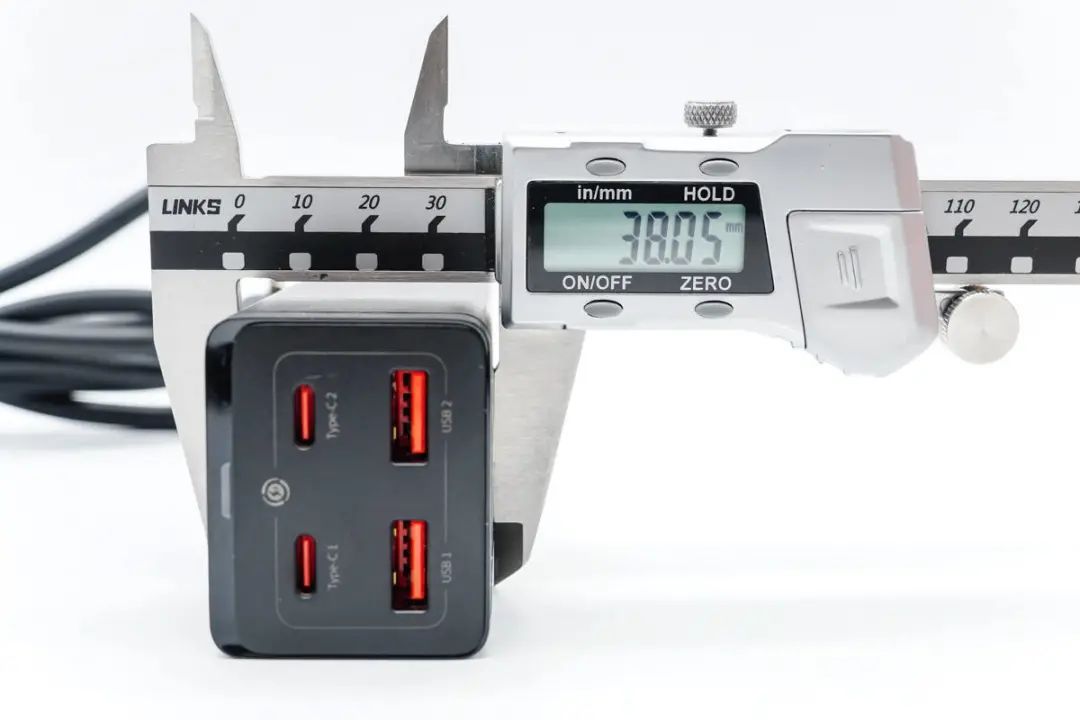

高度为38.05mm。

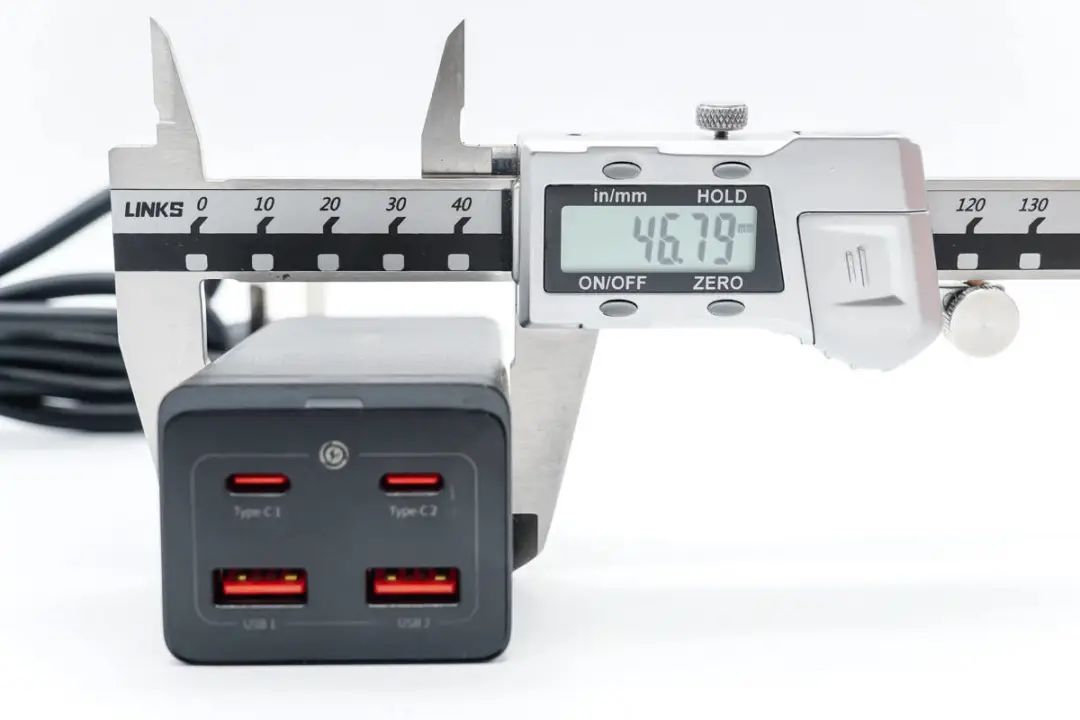

宽度约为46.79mm。

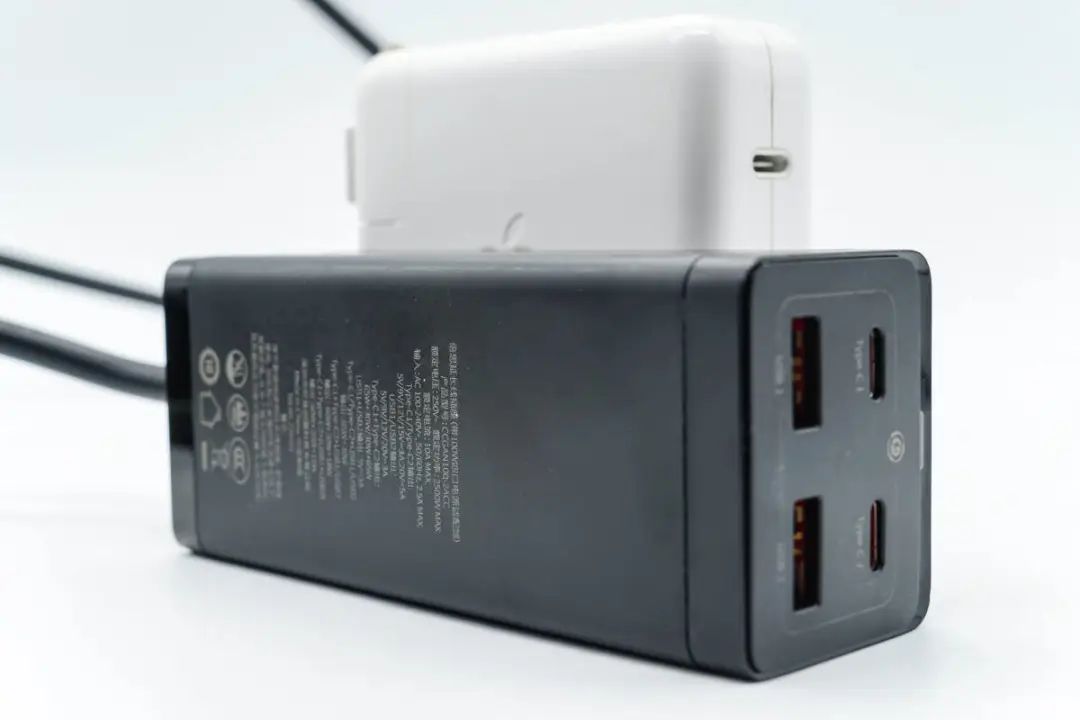

和苹果96W充电器对比。

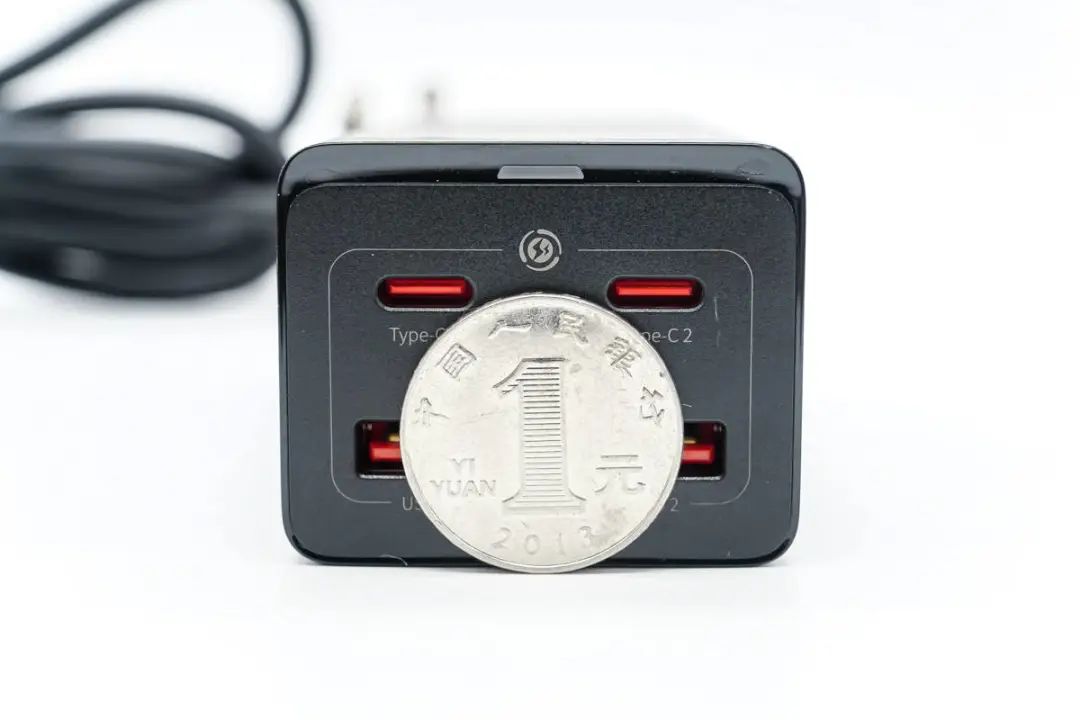

倍思100W氮化镓桌面插线板的正面和一元硬币比较。

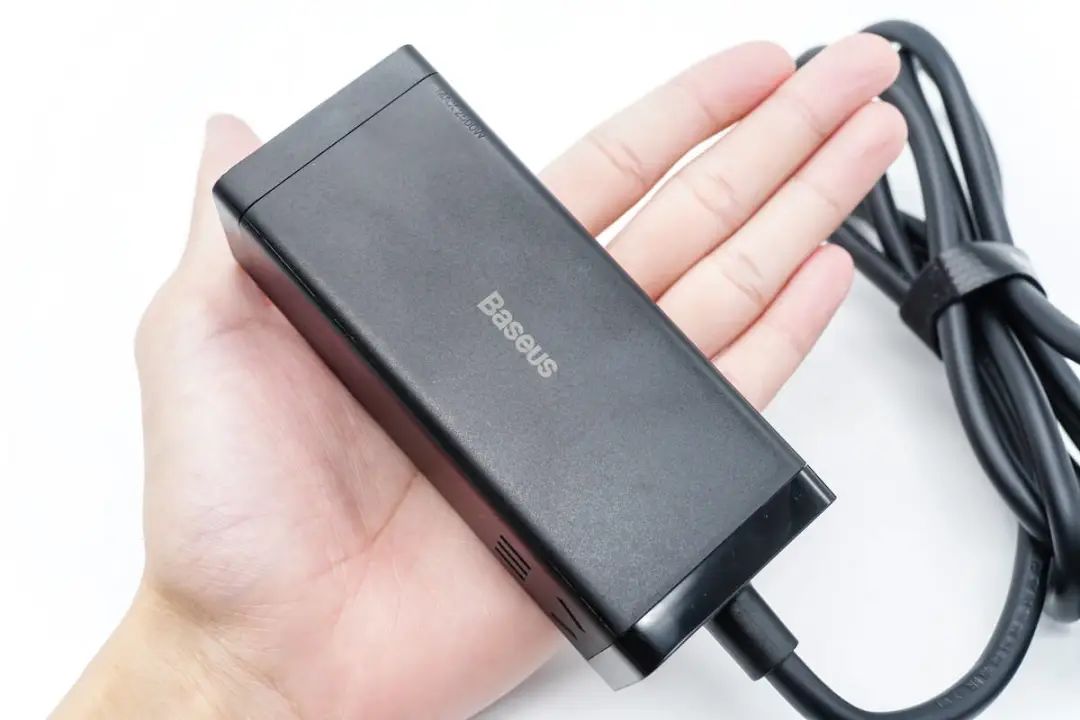

拿在手里的大小如上图所示，比起传统的笔记本适配器小巧了不少。

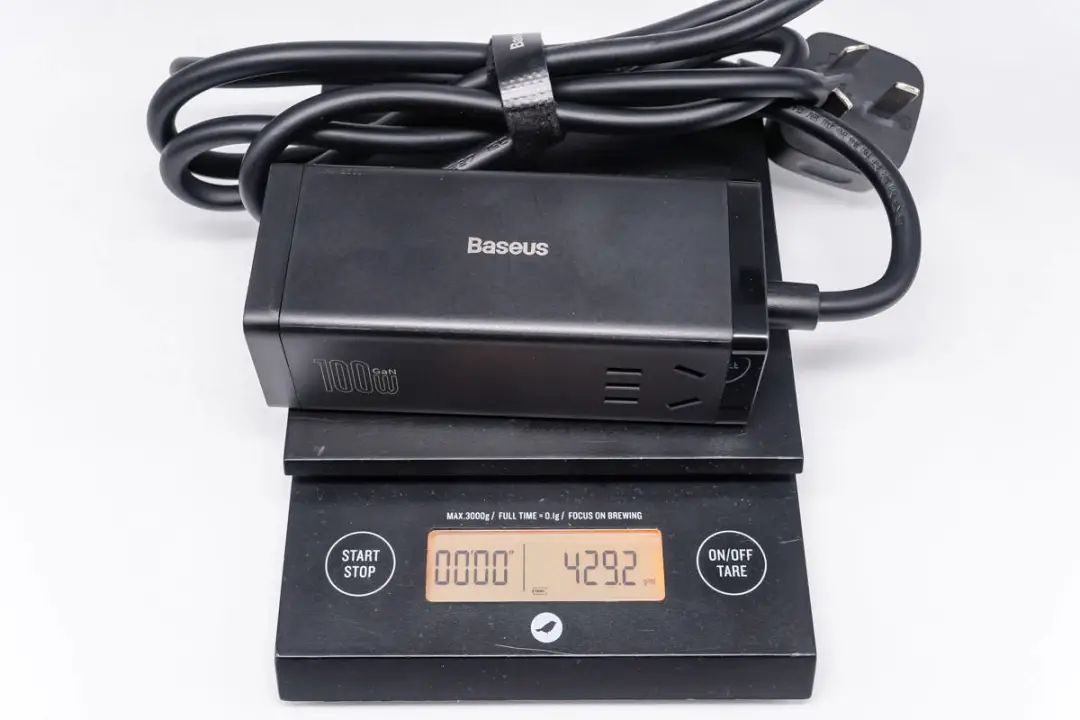

产品带线重量约为429.2g，还是相当轻便的。

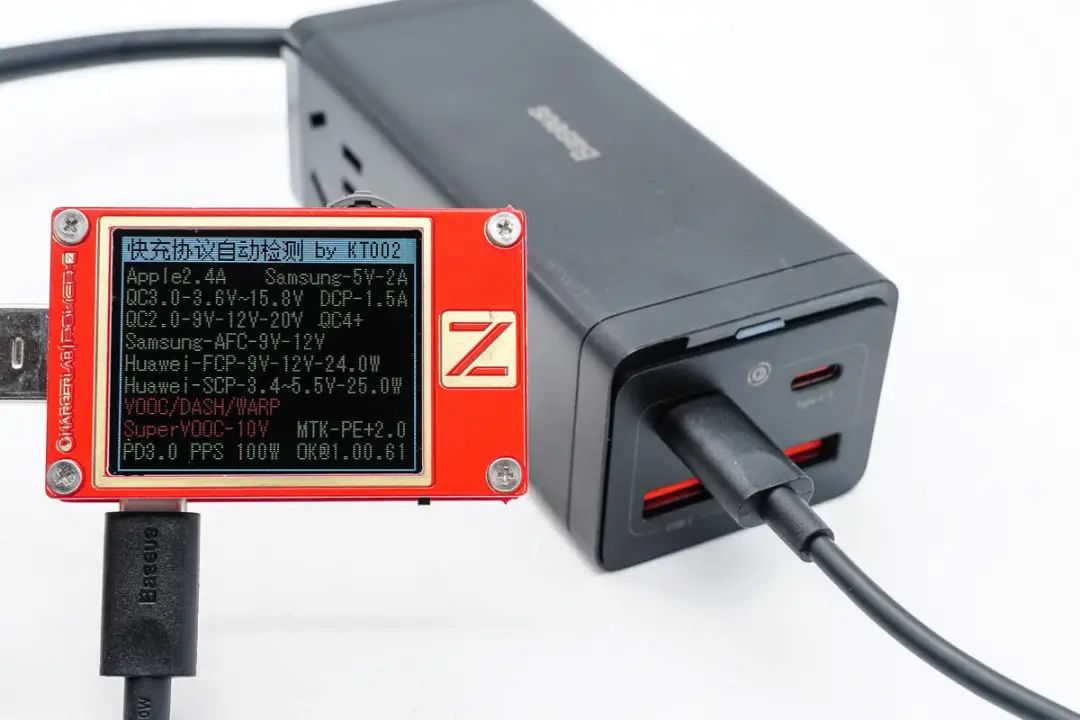

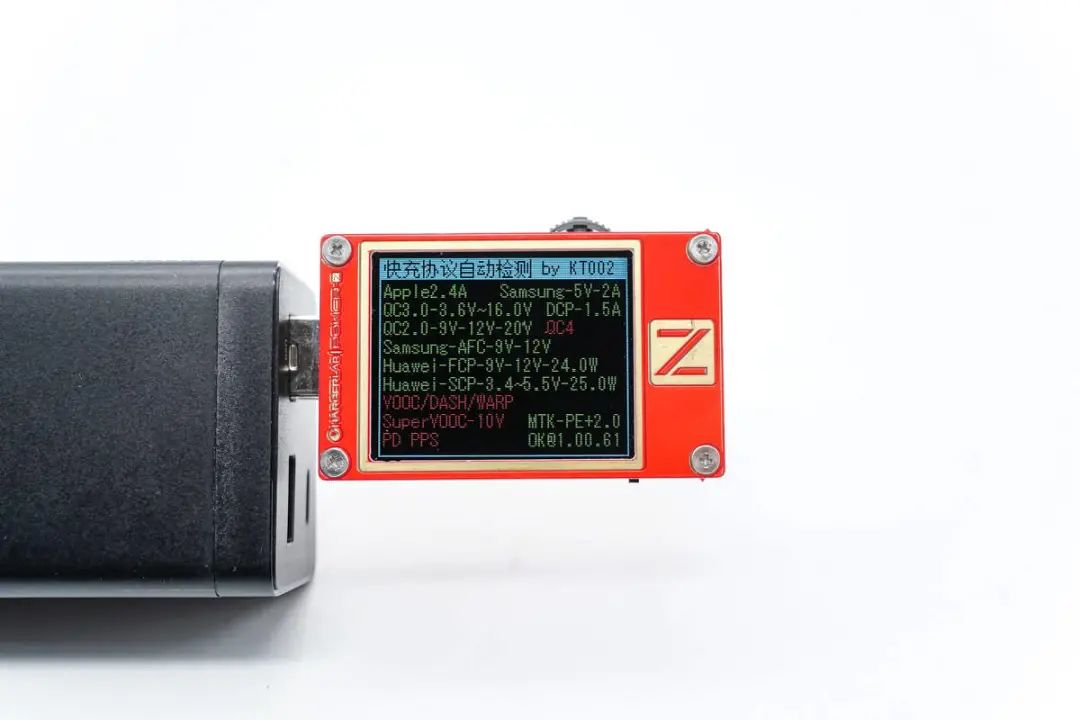

协议方面，使用ChargerLAB的POWER-Z KT002读取插线板 USB-C 接口的快充协议，实测支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议。

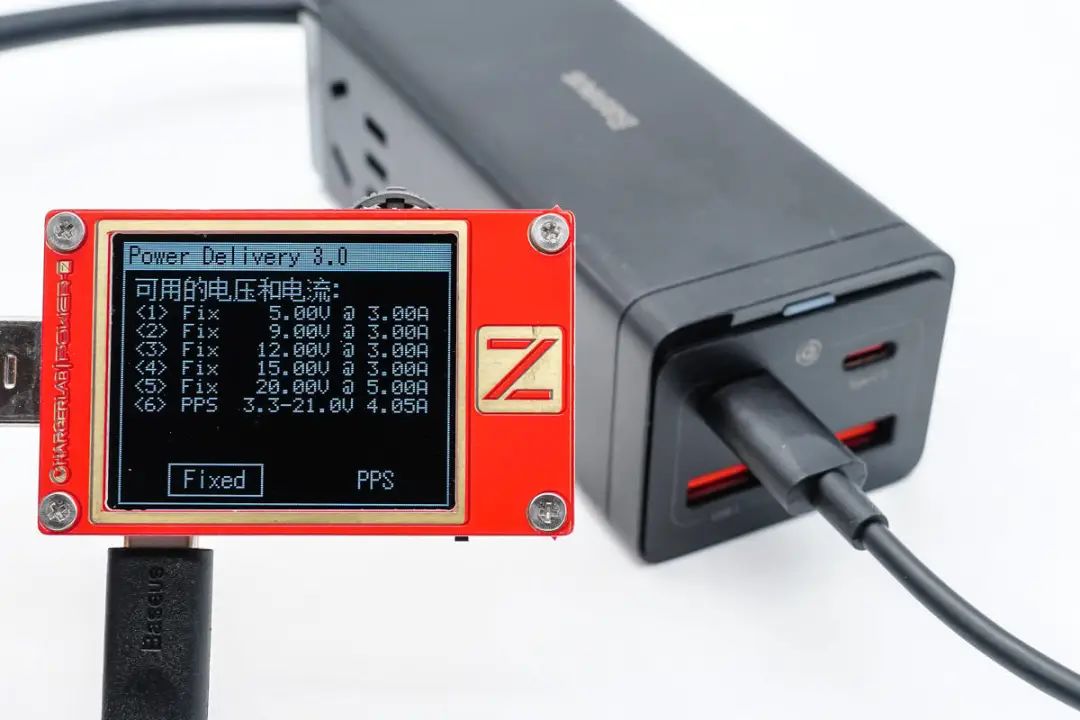

PDO报文方面，支持 5V3A、9V3A、12V3A、15V3A 和20V5A五组固定电压和 3.3V-21V4.05A 一组PPS电压档位，有着更好的设备兼容性。
USB-A 接口支持的协议同样丰富，实测支持 Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PE 等充电协议。
倍思100W氮化镓快充插座拆解
对倍思这款00W氮化镓快充插座做了详细了解后，下面继续进行拆解，看看产品内部如何设计。

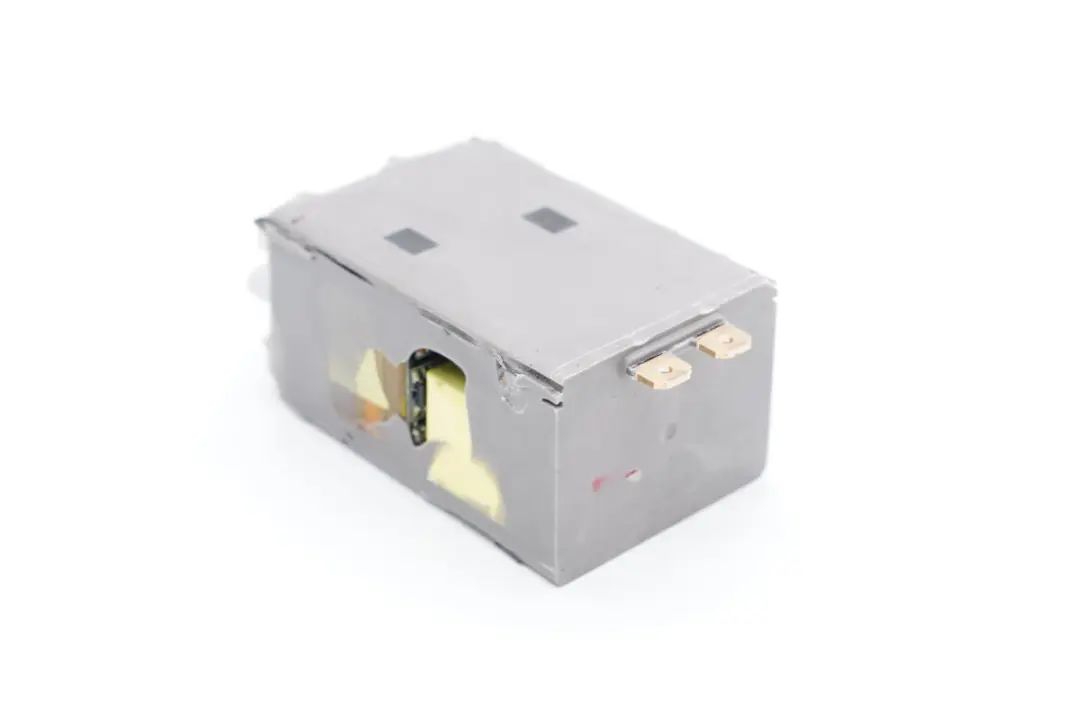

倍思100W氮化镓快充插座内部采用灌封胶工艺，除加强导热，均匀散热外，灌封能固定元器件位置，成为一个整体。有效防止插线板不慎跌落造成快充模块损坏，灌封工艺值得肯定。

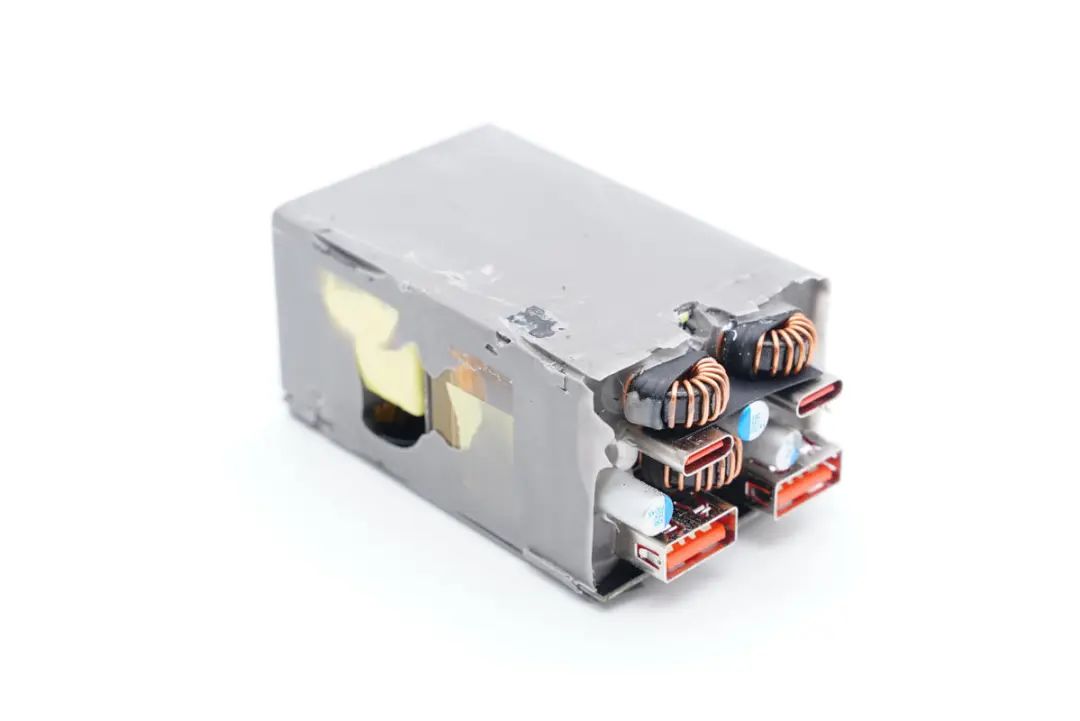

内部PCBA模块全部灌封成为一个整体，可以看到输出侧电感和输出母座。
PCBA模块另一端为输入插脚，连接到插座内部连接电源。

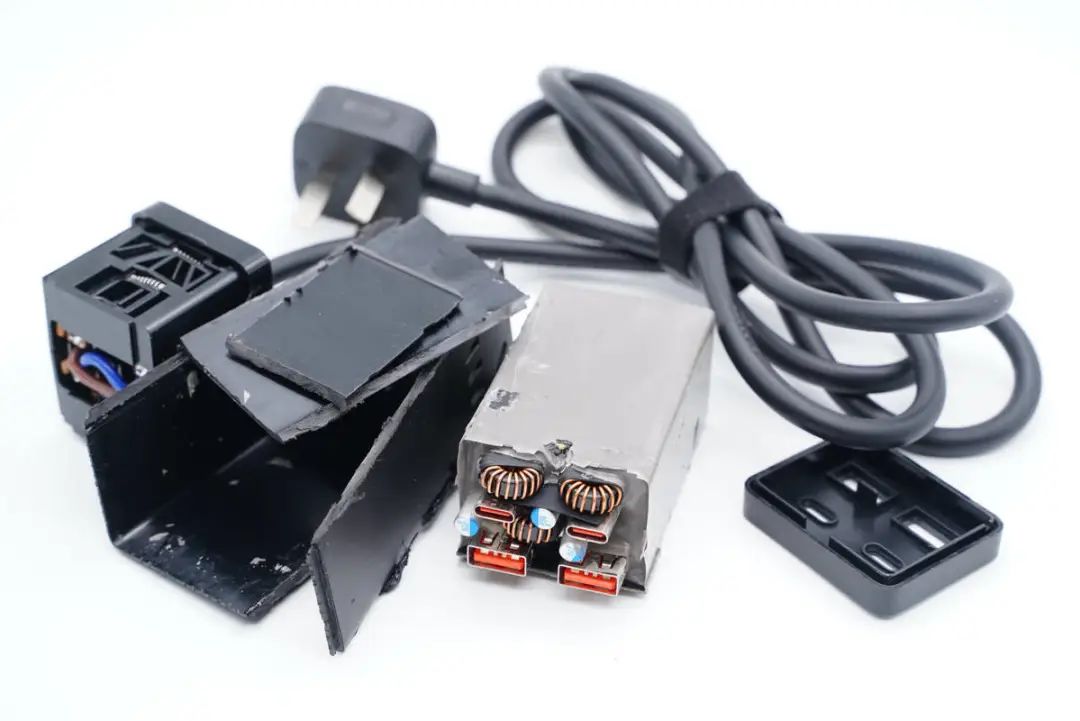

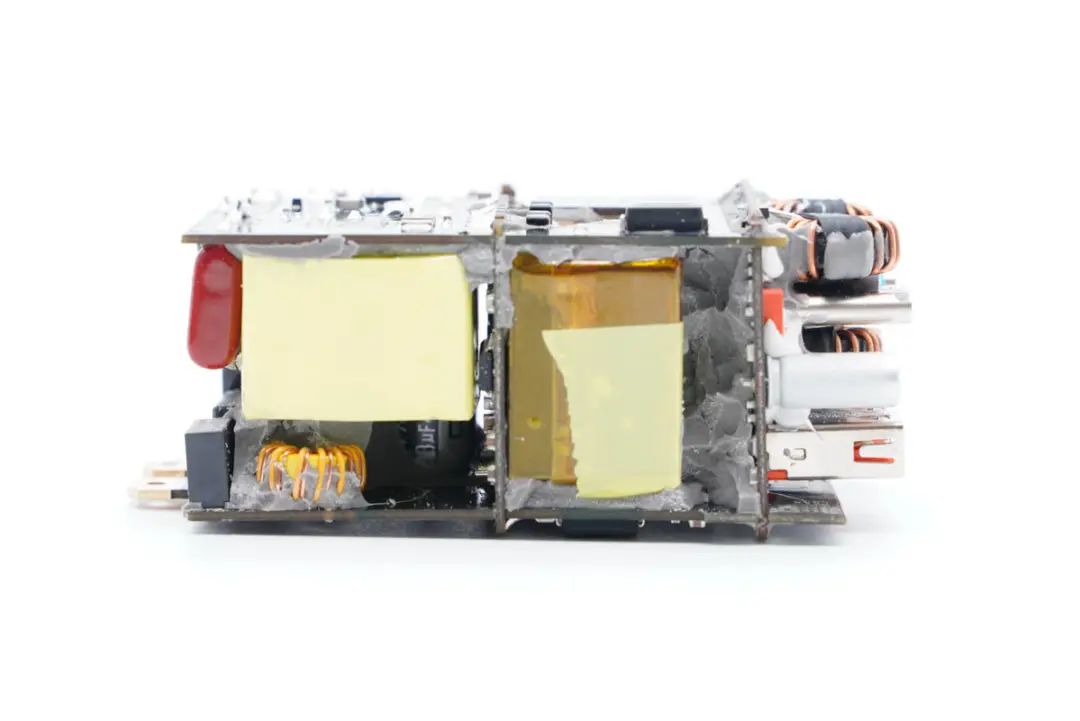

清理掉灌封胶，PCBA模块由多块小板组合焊接成为一个整体，内部结构紧凑，空间利用率非常高。

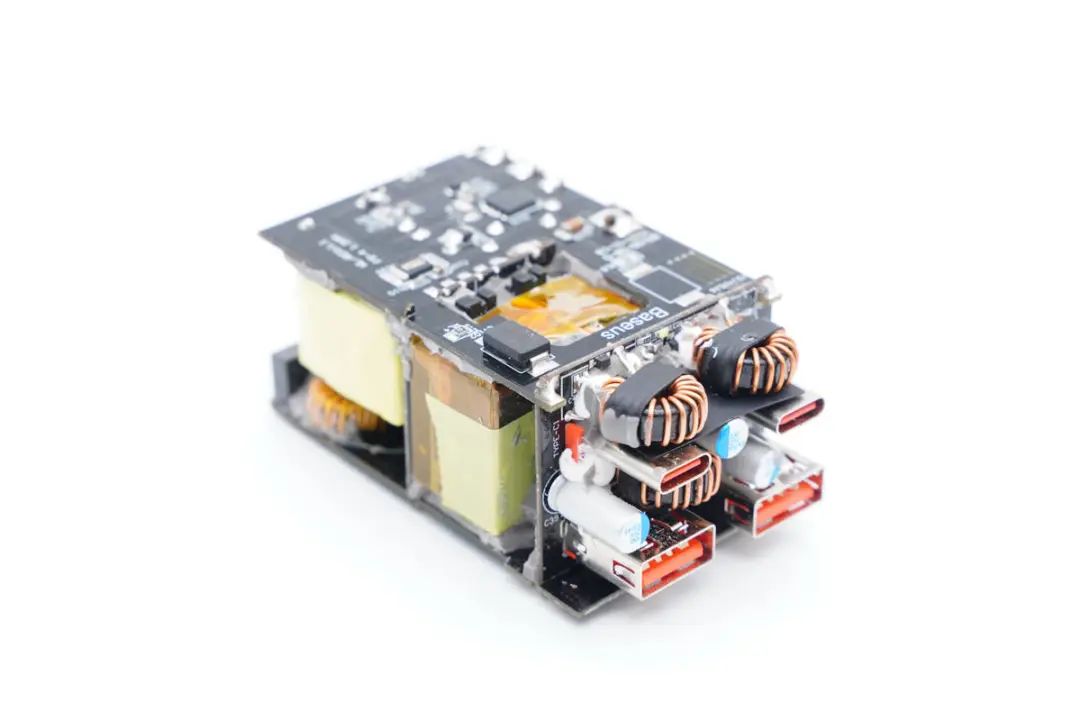

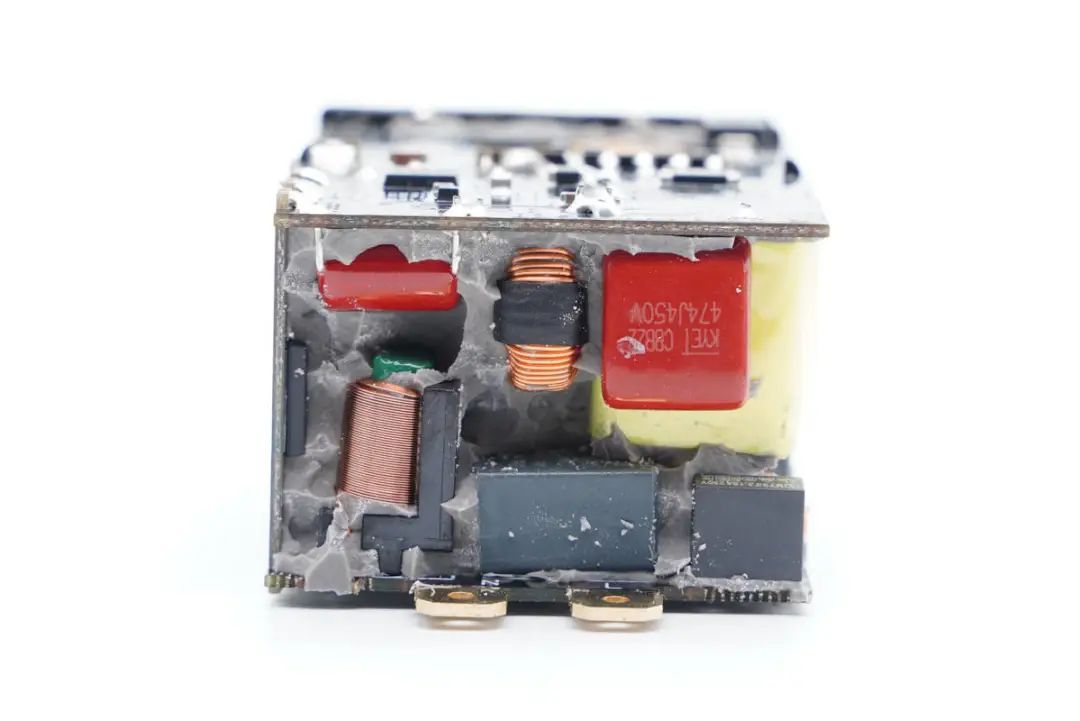

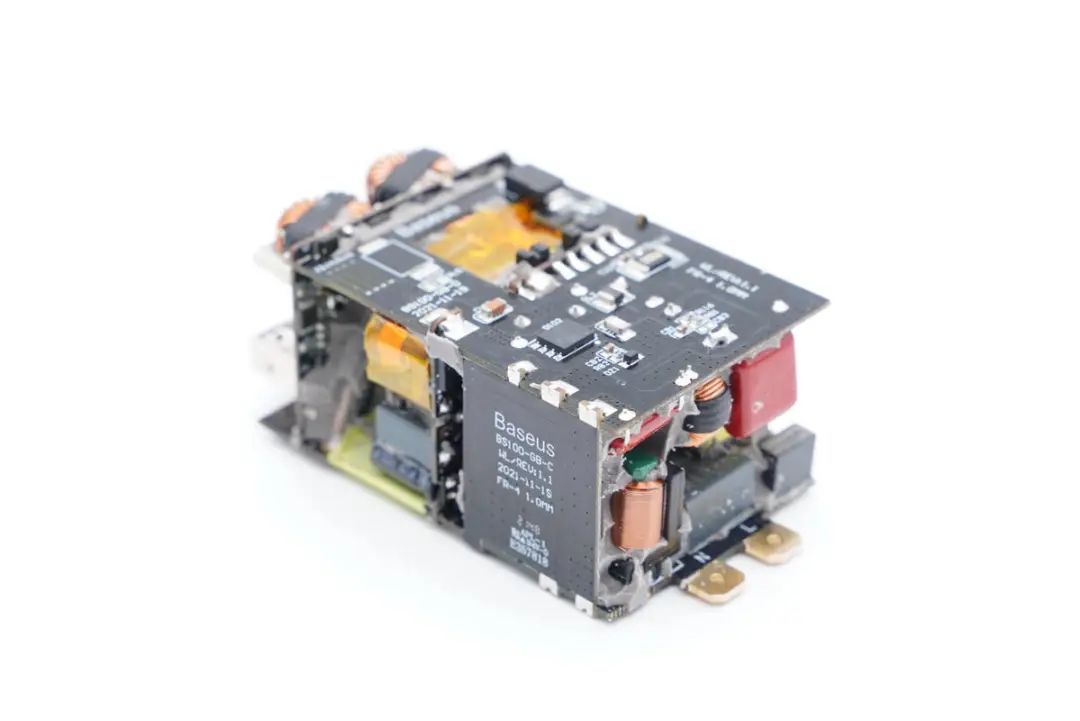

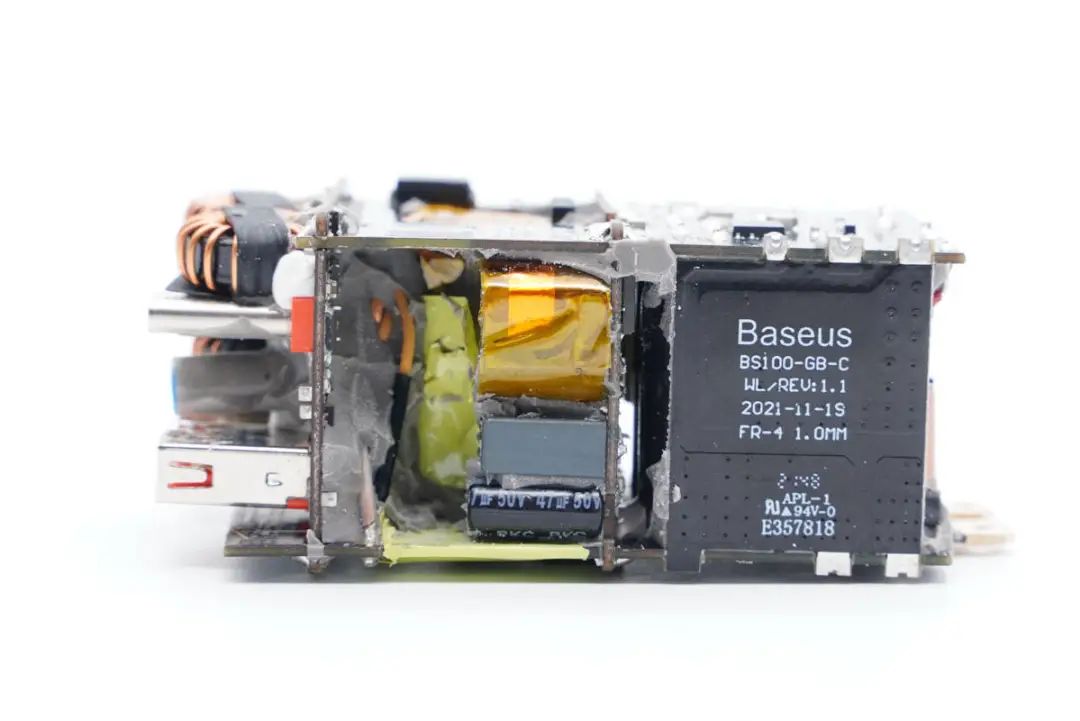

通过观察，PCBA模块由5块小板焊接组合而成。
输入端一览，模块内部全部被灌封胶填充。
模块左侧为PFC升压电感，右侧为LLC变压器，最右侧是快充同步降压电路。
右侧小板焊接整流桥，输出脉动直流电为PFC功率因数校正电路供电，中间小板焊接LLC变压器及相关电路。
快充降压电路分为三路独立的降压电路，其中两个USB-C口支持功率盲插，单口输出100W，两个USB-A口支持独立接口快充。

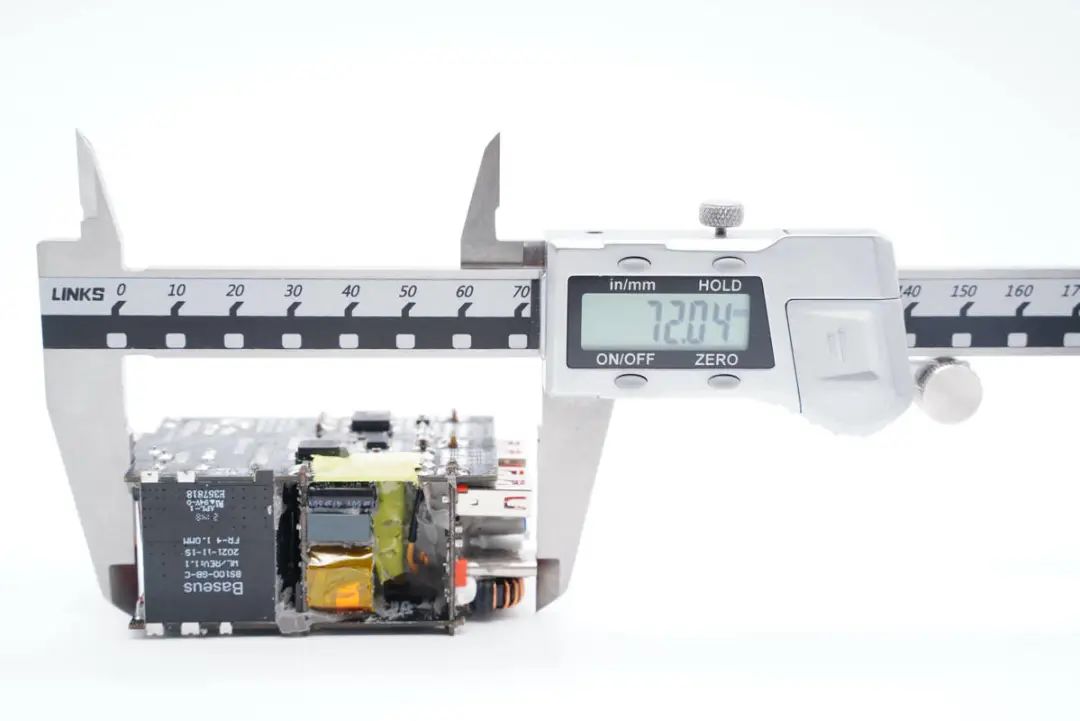

测得PCBA模块长度为72mm。
PCBA模块宽度为41mm。

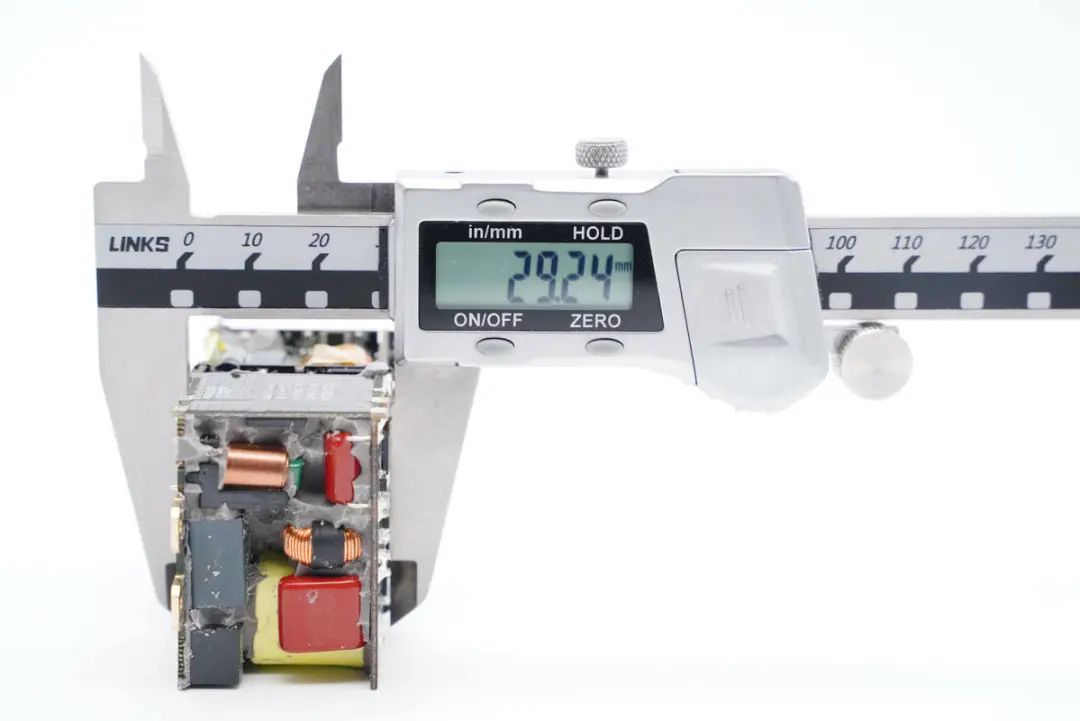

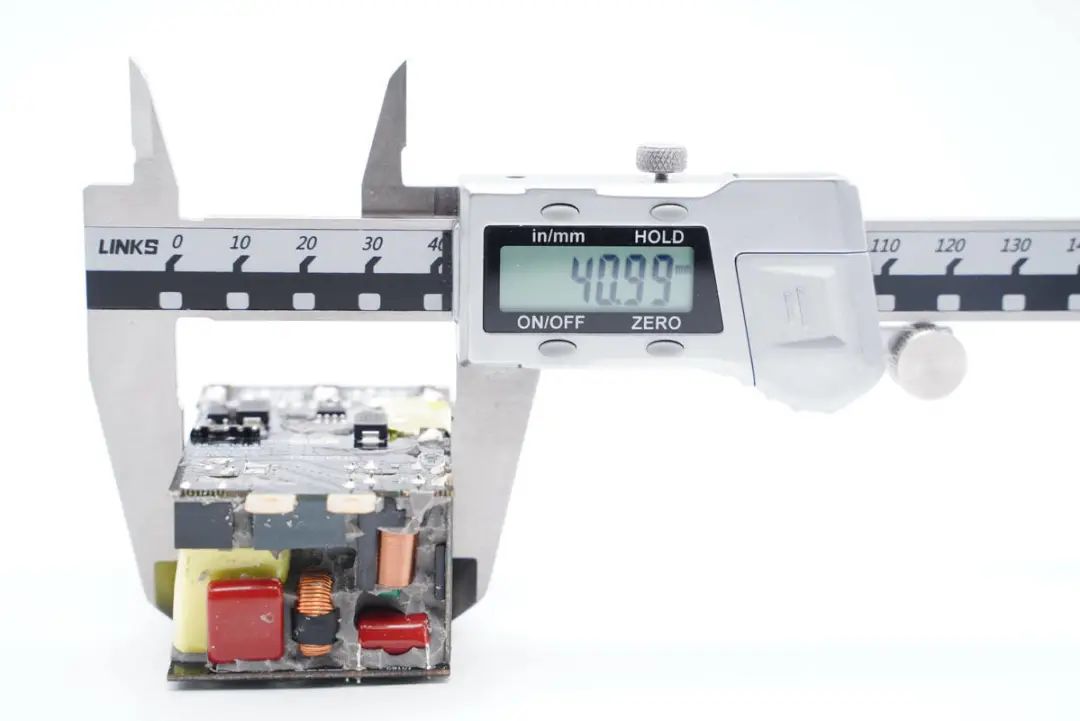

PCBA模块高度为29.2mm。

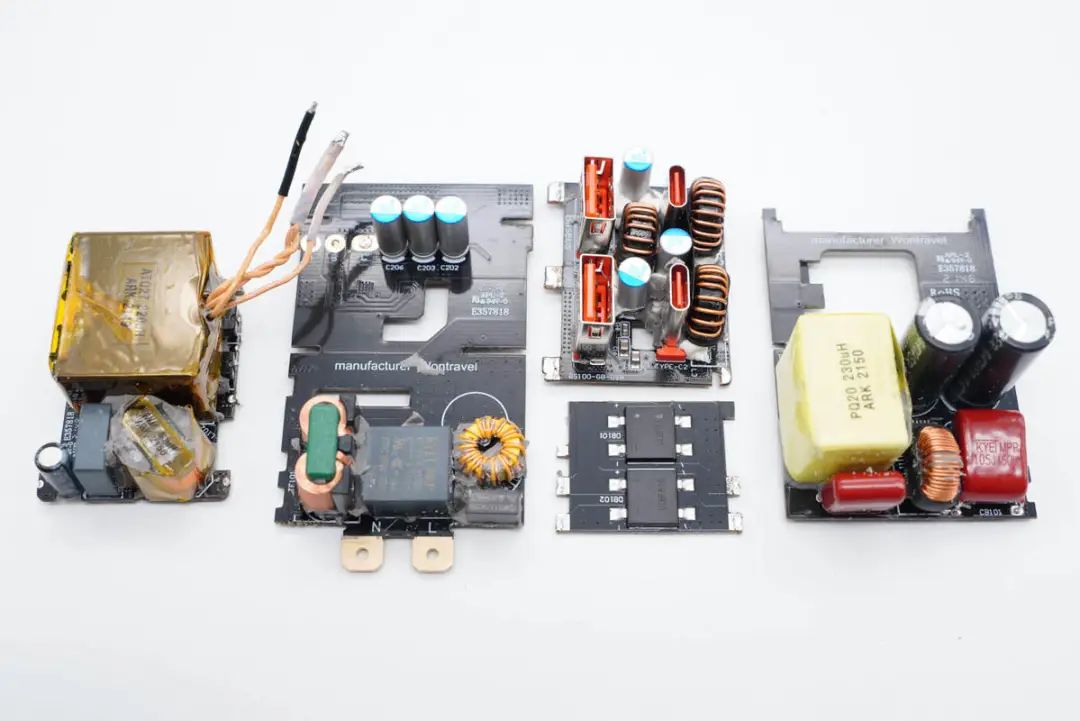

下面将PCBA模块拆分，依次了解各个PCB上面的元件信息。

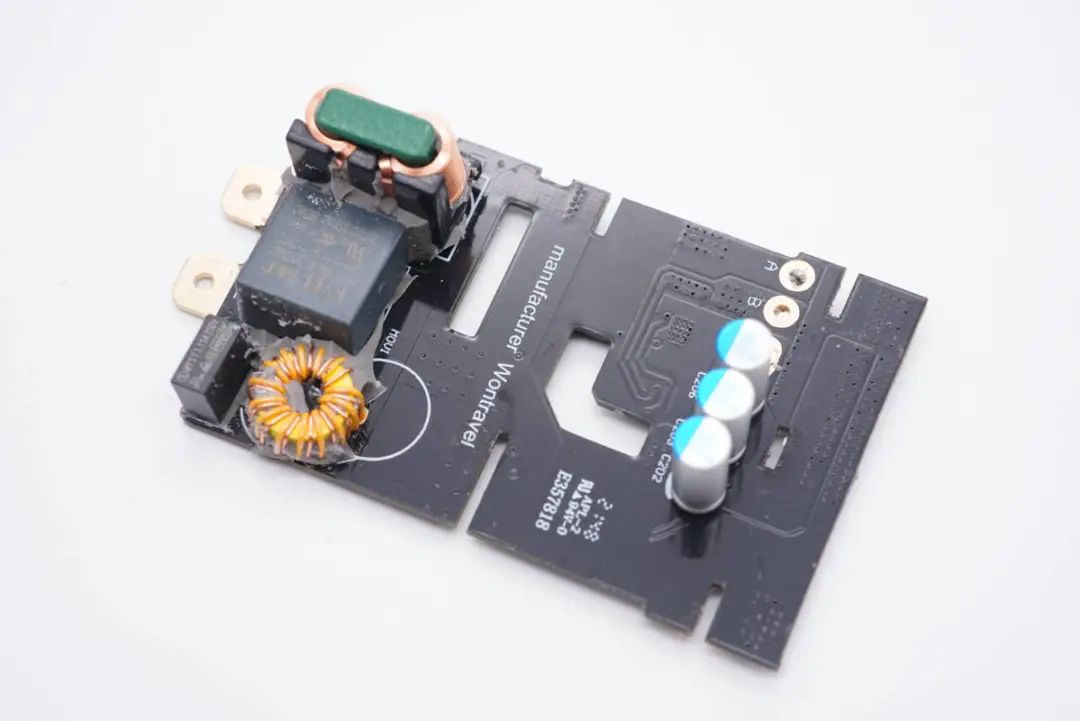

首先从电源输入开始看起，这块PCB负责交流电源输入滤波和同步整流及滤波输出，为快充降压供电。

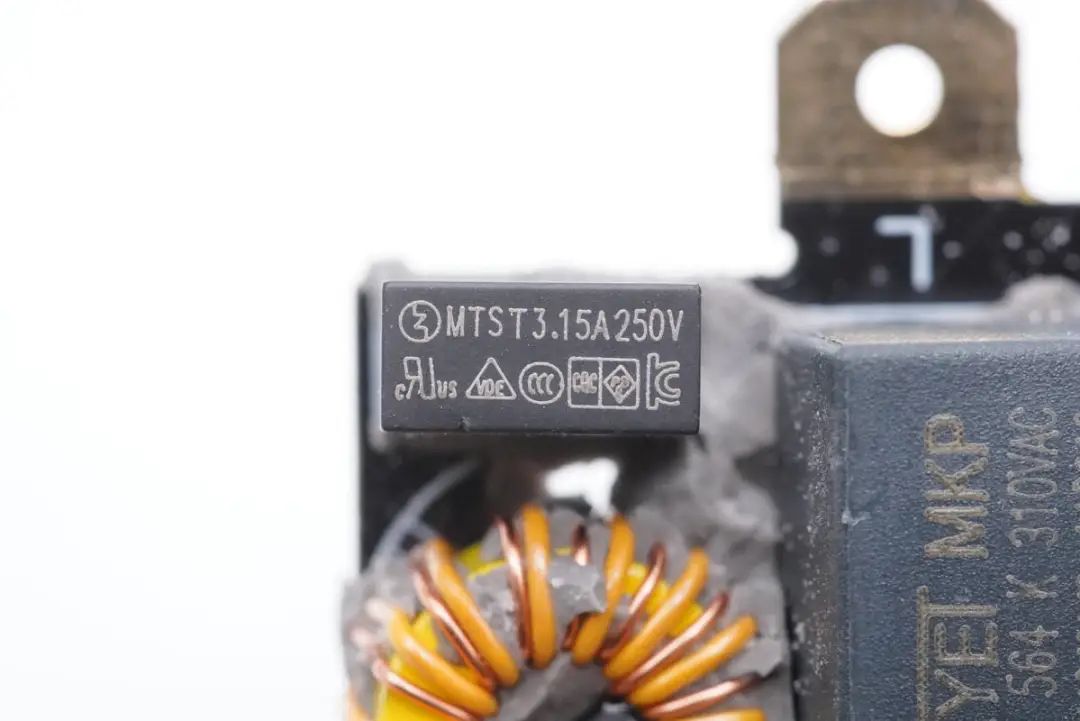

交流输入首先通过慢熔保险丝，规格为3.15A 250V，用于输入过流保护。

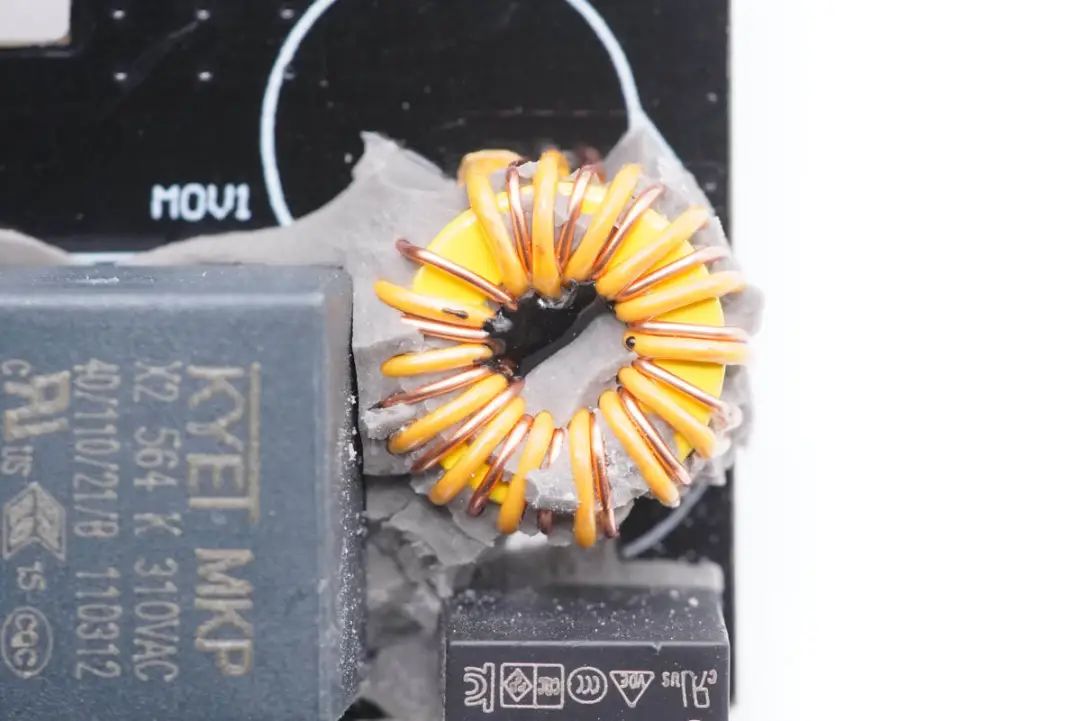

第一级共模电感，采用绝缘线绕制。

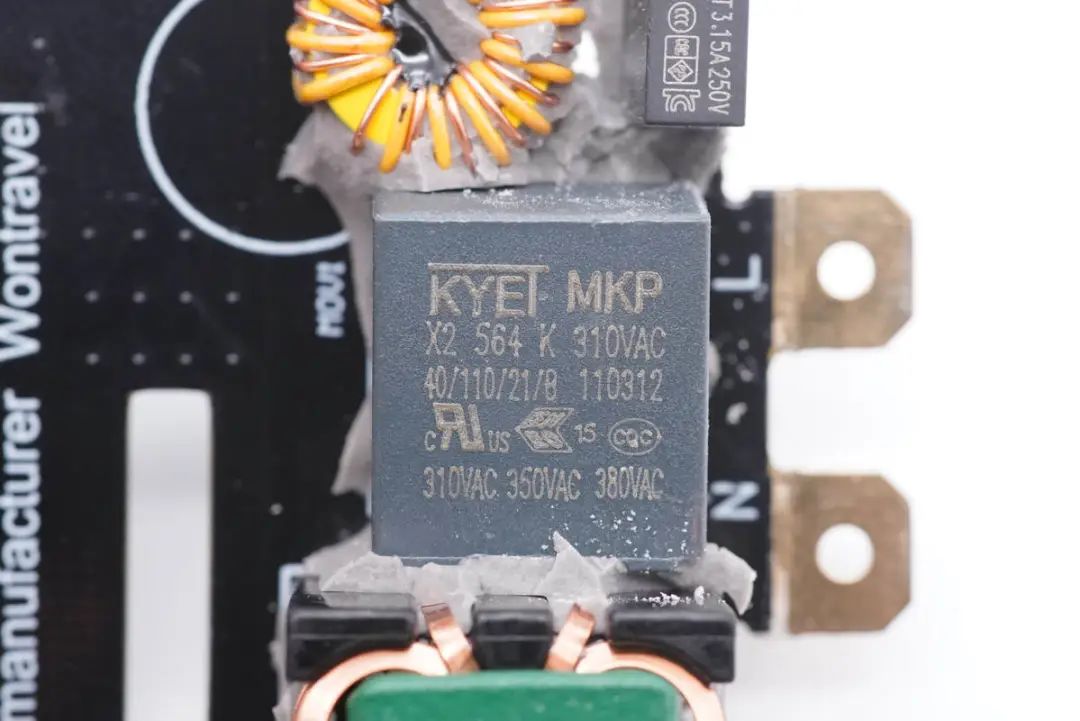

X电容来自科雅电子，0.56μF。

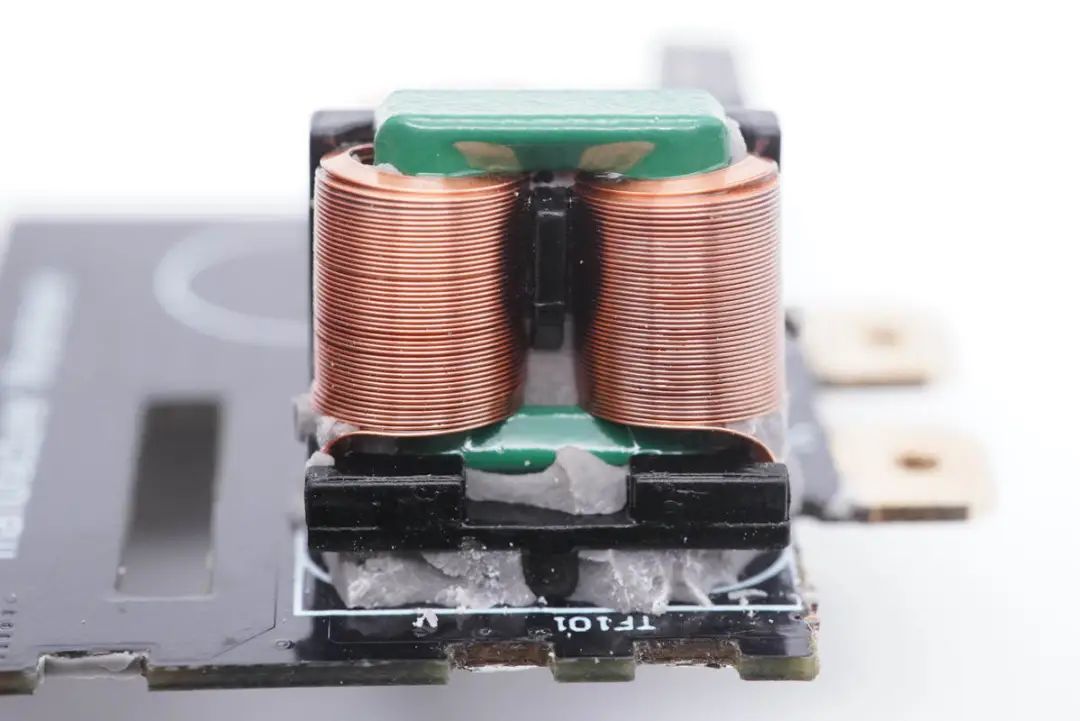

第二级共模电感，使用扁铜带绕制。

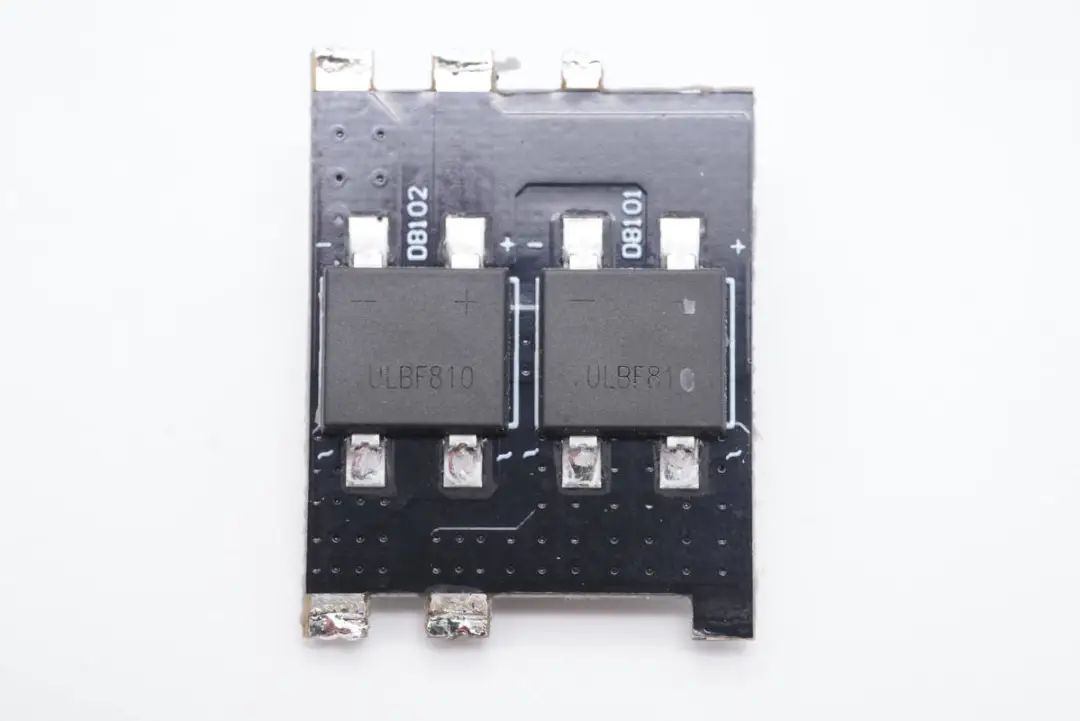

经过EMI电路滤波后的交流电送到整流桥，由整流桥将交流电整流成脉动直流电为PFC功率因数校正电路供电。整流桥型号ULBF810，使用两颗半桥接法均摊发热。

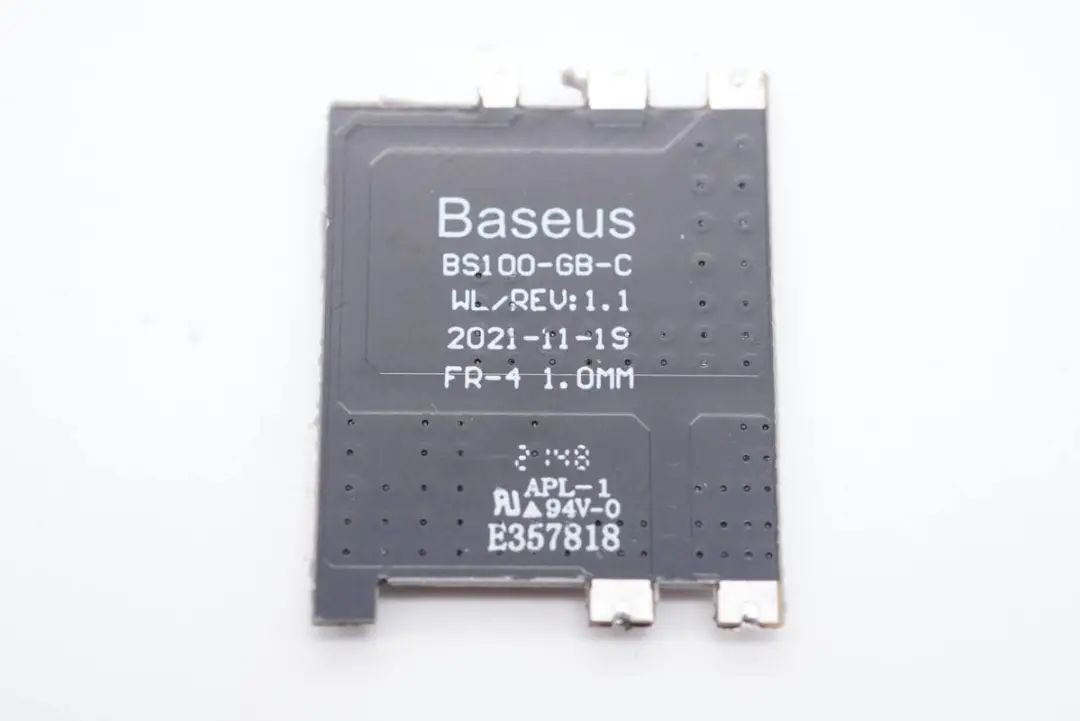

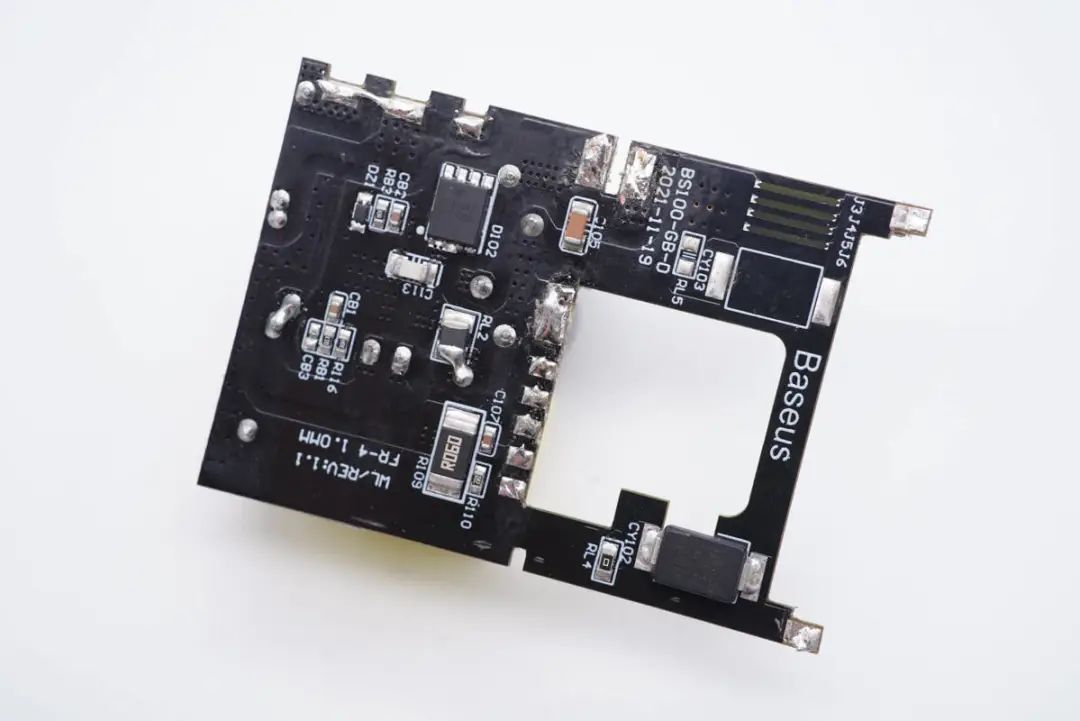

整流桥小板背面印有Baseus logo，FR4板材，厚度1mm，过孔及大面积覆铜加强散热。

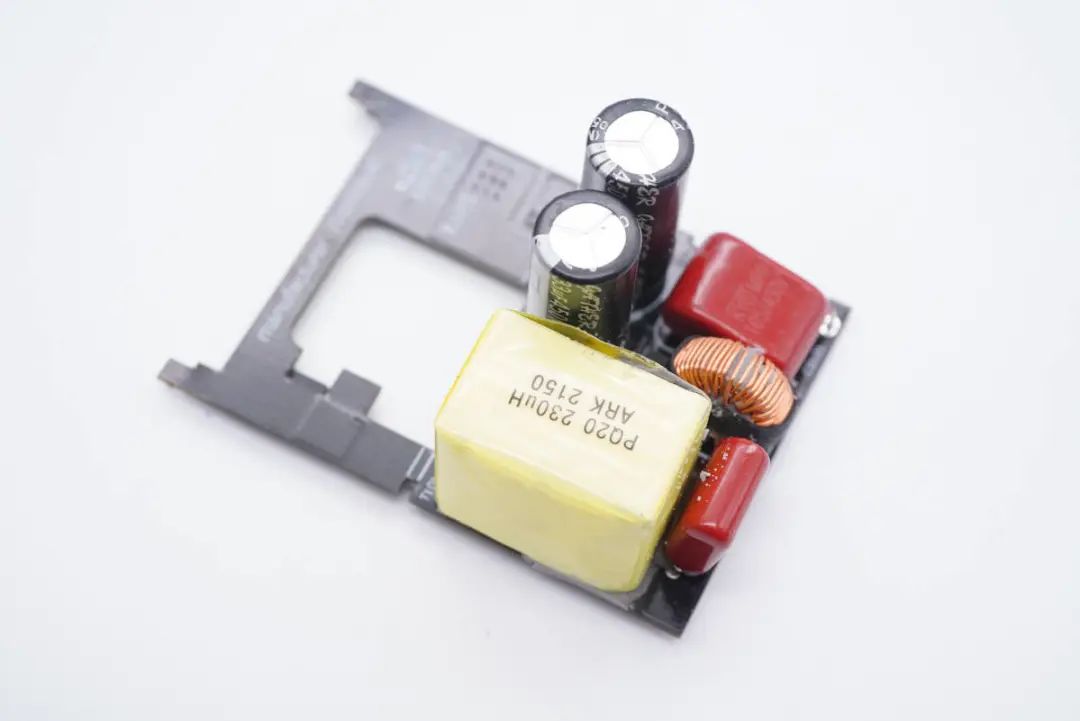

整流后的脉动直流电送至PFC小板，由PFC电路升压进行功率因数校正。小板正面焊接开关管、升压电感和滤波电容等。

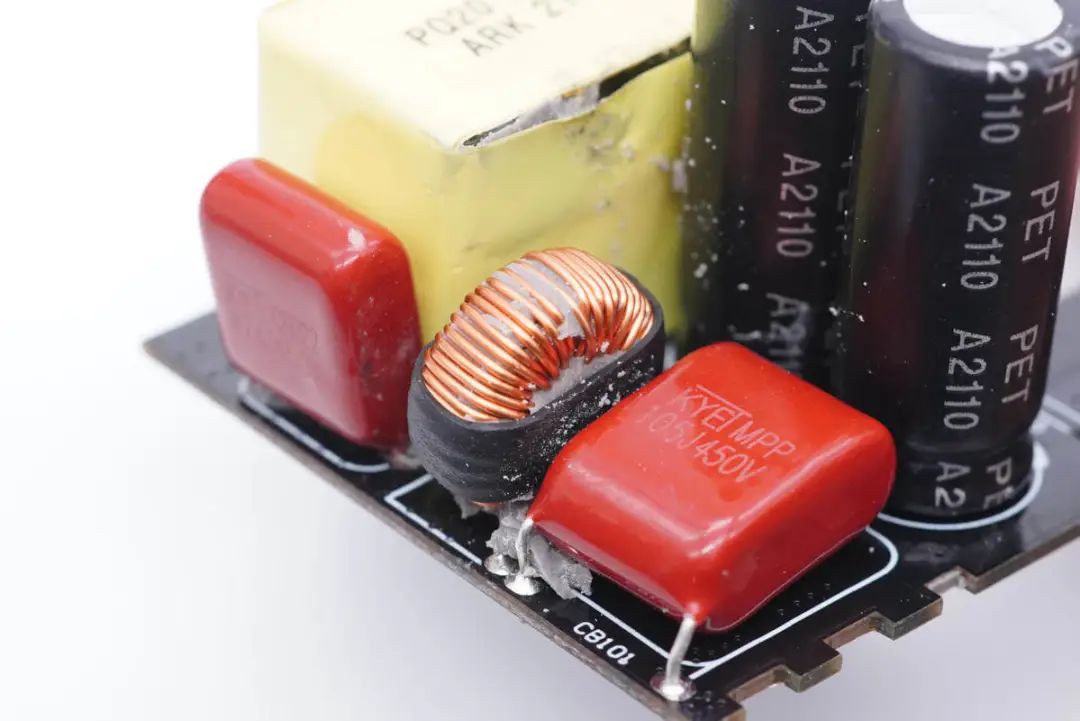

两颗薄膜滤波电容均来自科雅，分别为0.47μF和1μF，两颗电容中间是滤波电感。

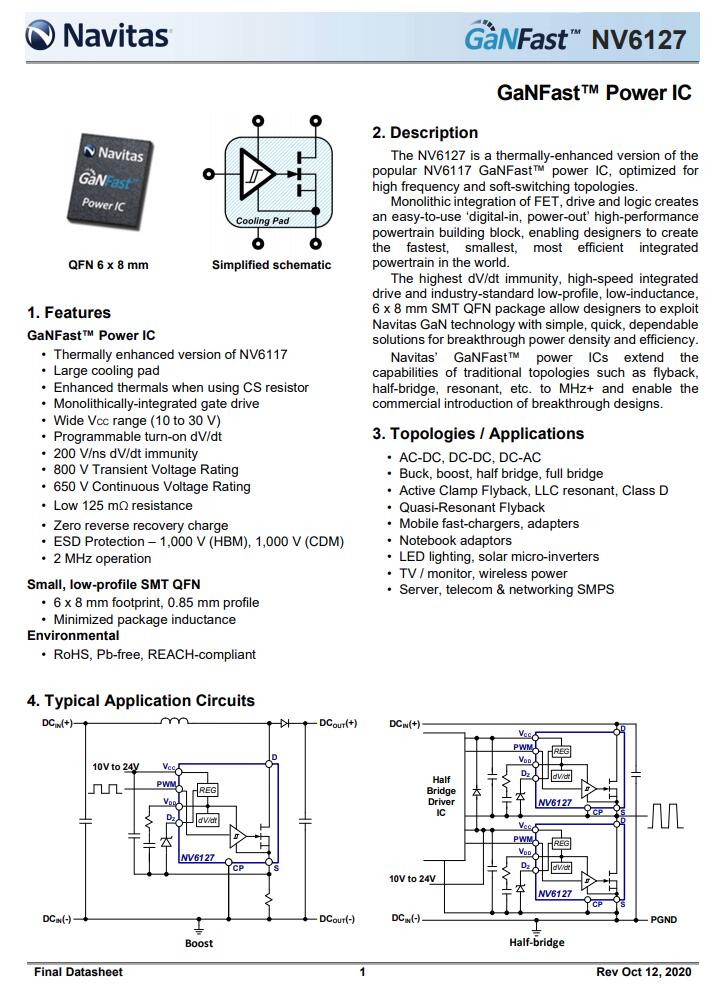

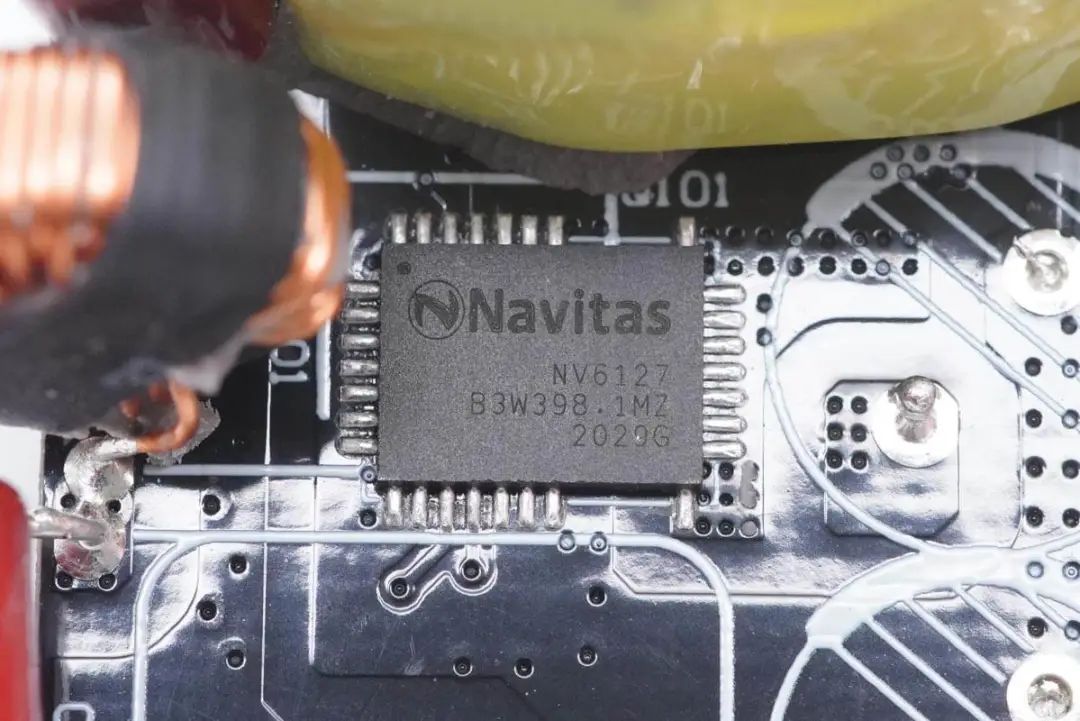

PFC升压开关管来自纳微，是一颗氮化镓功率芯片，型号NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。
充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

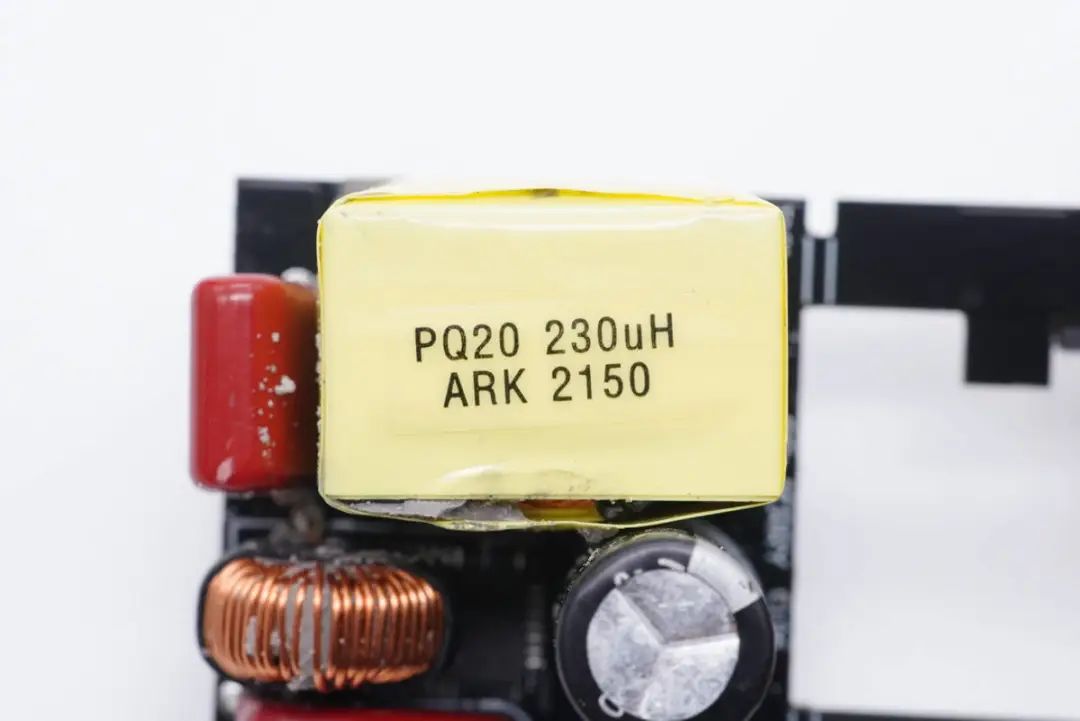

PFC升压电感特写，为PQ20磁芯，电感量为230μH。

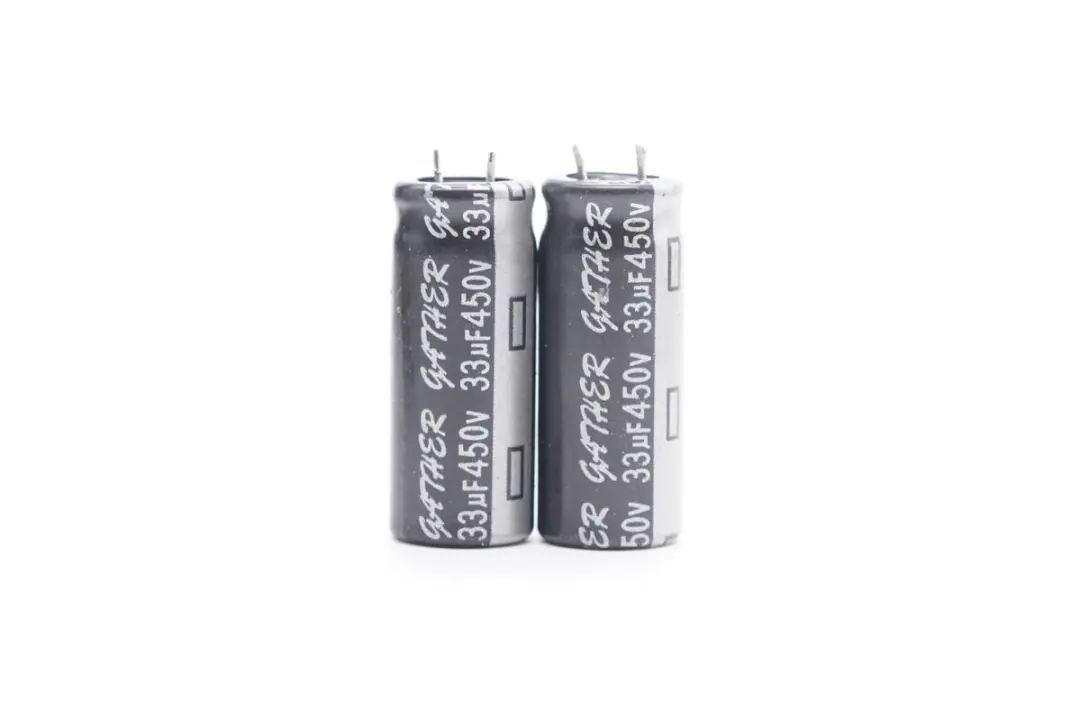

高压滤波电容来自凯泽鑫，33μF 400V，两颗并联用于PFC升压输出滤波。
电路板背面是一颗整流管，电流取样电阻和贴片Y电容。

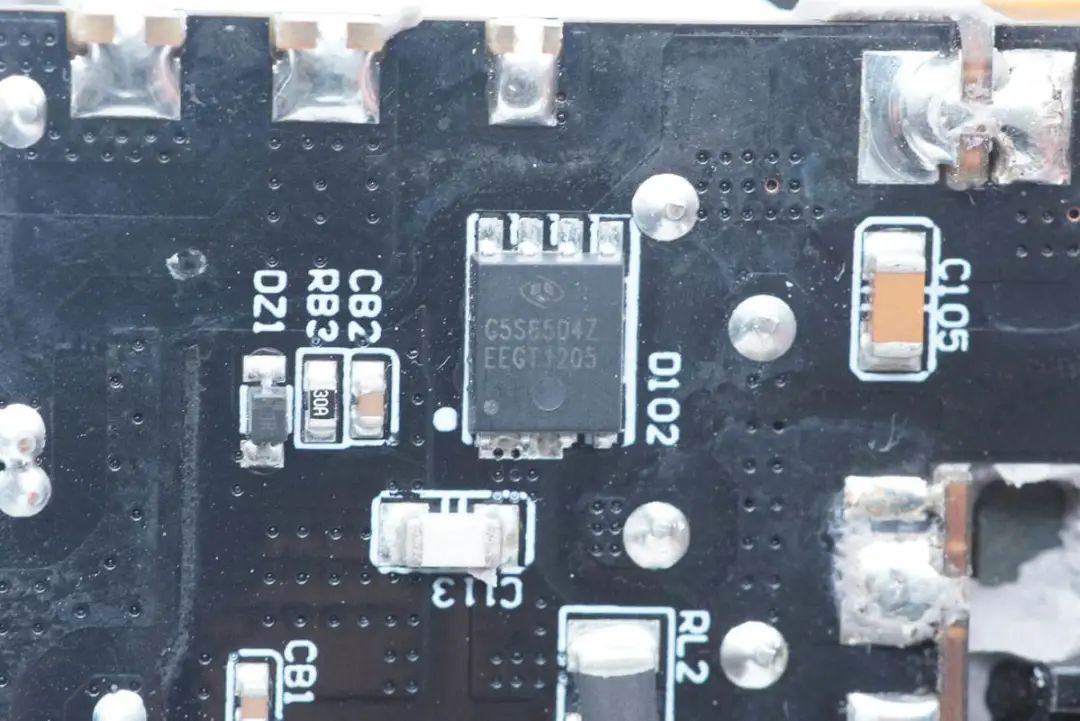

PFC整流管来自泰科天润，G5S6504Z，是一颗耐压650V，4A电流的碳化硅二极管，采用DFN5*6封装。

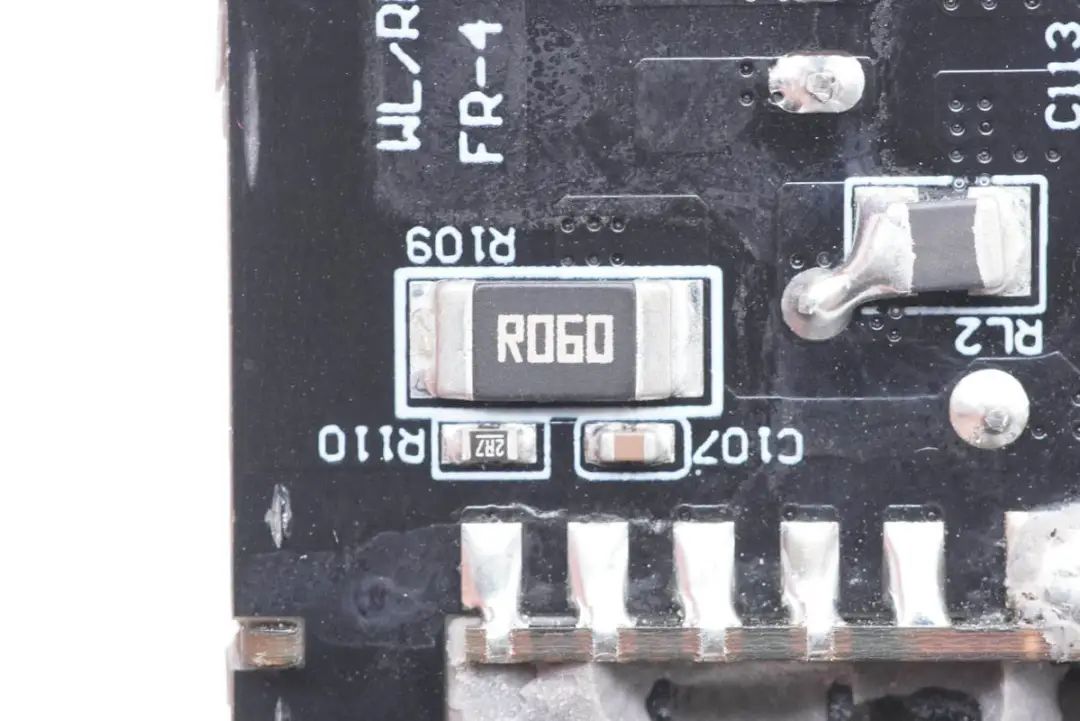

PFC开关管检流电阻，2512合金电阻，60mΩ。

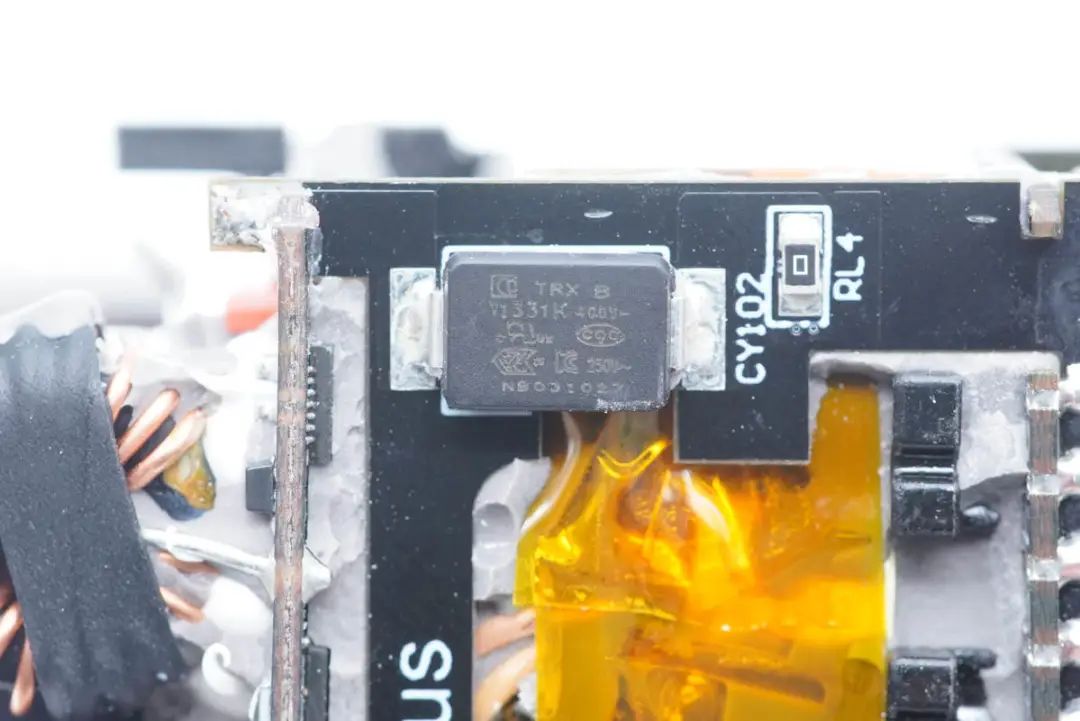

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1331K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
PFC升压输出滤波后的直流电压为LLC级供电，小板正面有LLC变压器，谐振电容和谐振电感，以及PWM控制器供电电容。
小板背面是一颗PFC+LLC二合一控制器和两颗LLC开关管。

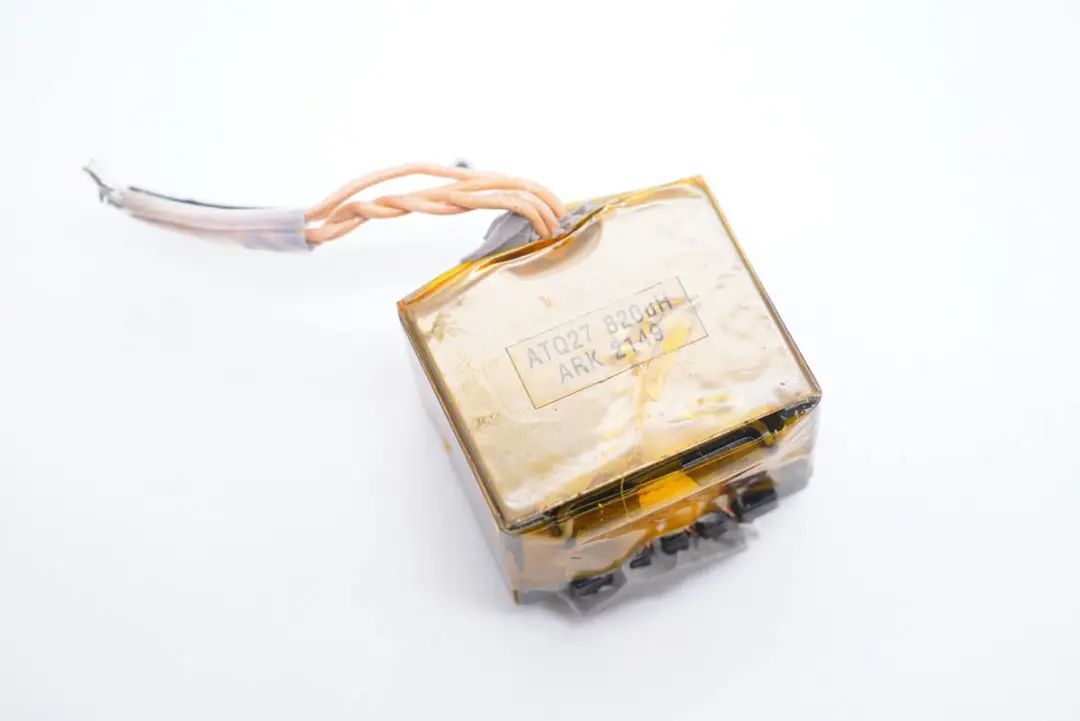

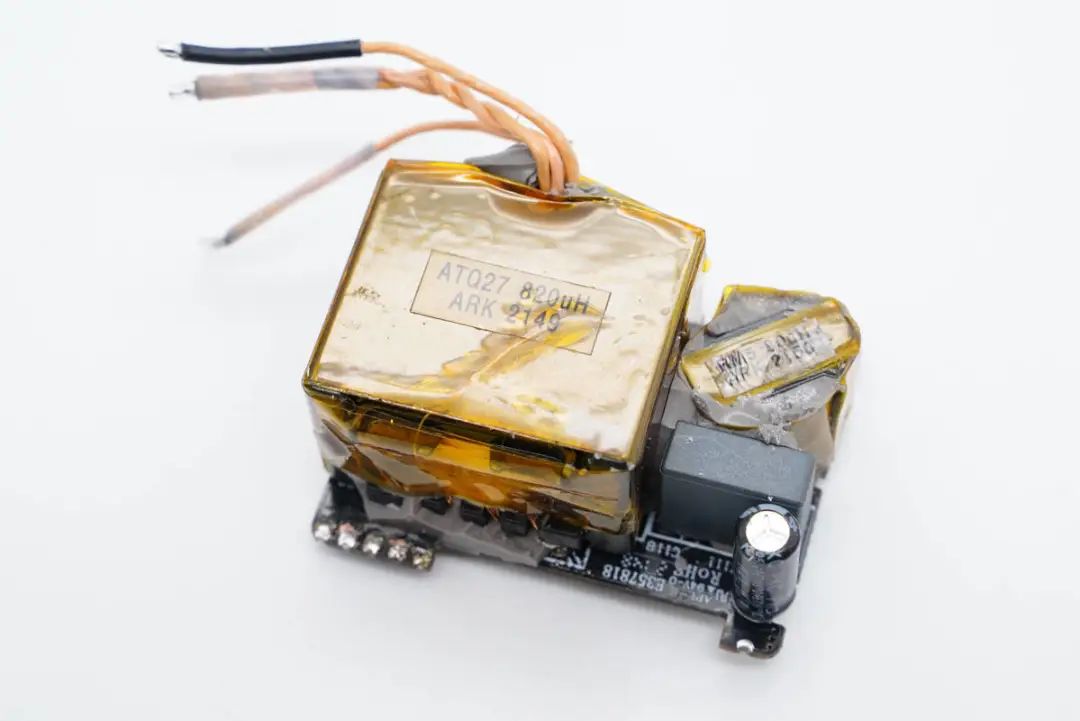

小板正面的LLC变压器，采用ATQ27磁芯，感量820μH。

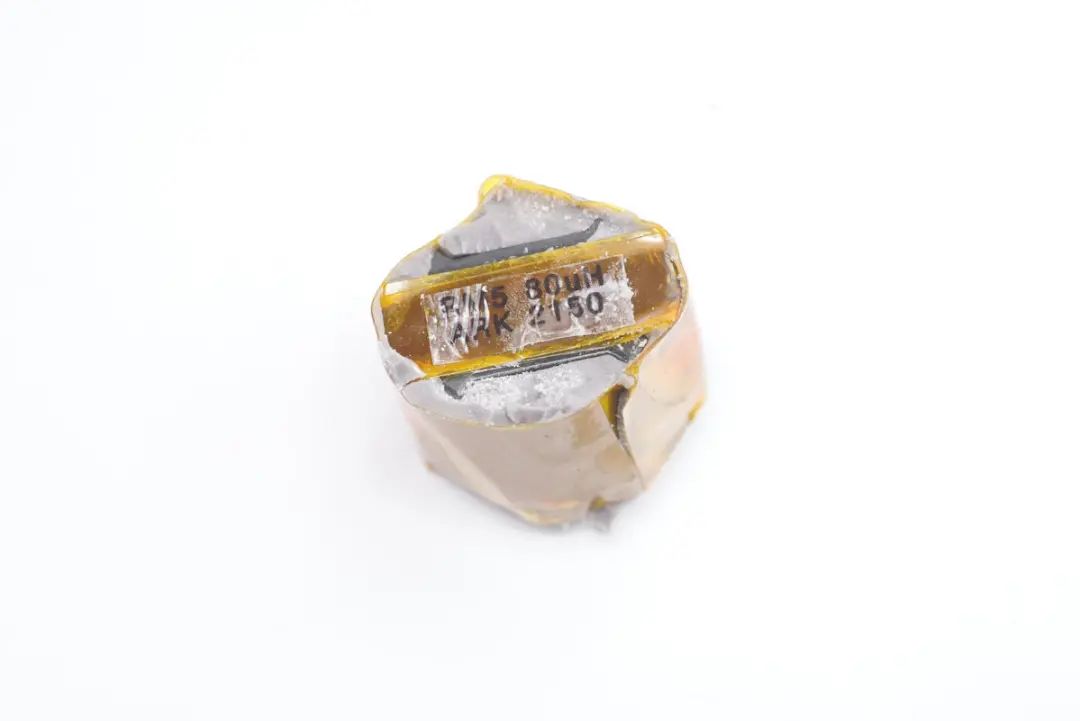

谐振电感采用RM5磁芯，感量30μH。

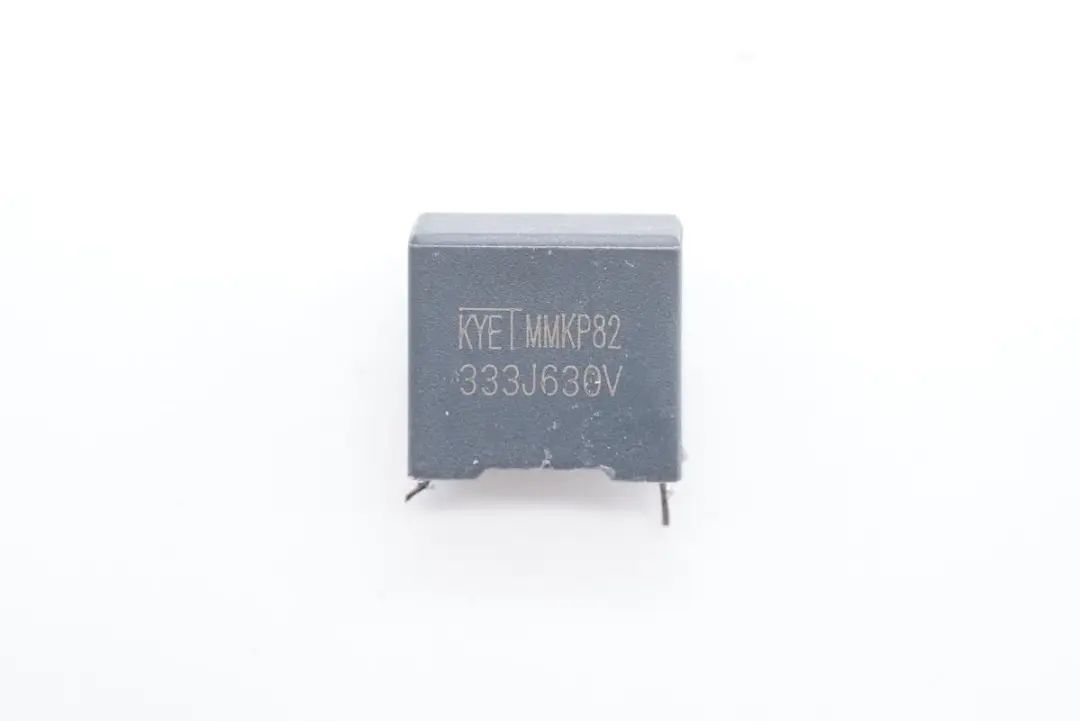

谐振电容来自科雅，0.033μF 630V耐压。

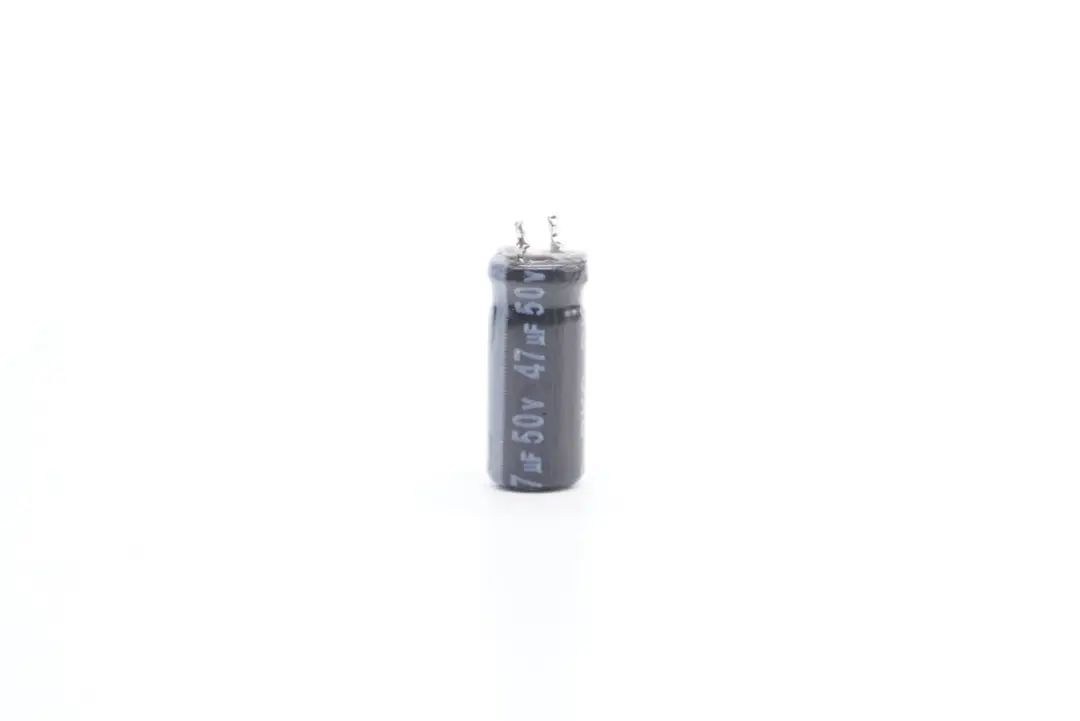

主控芯片供电电容来自永铭，规格为47μF 50V。

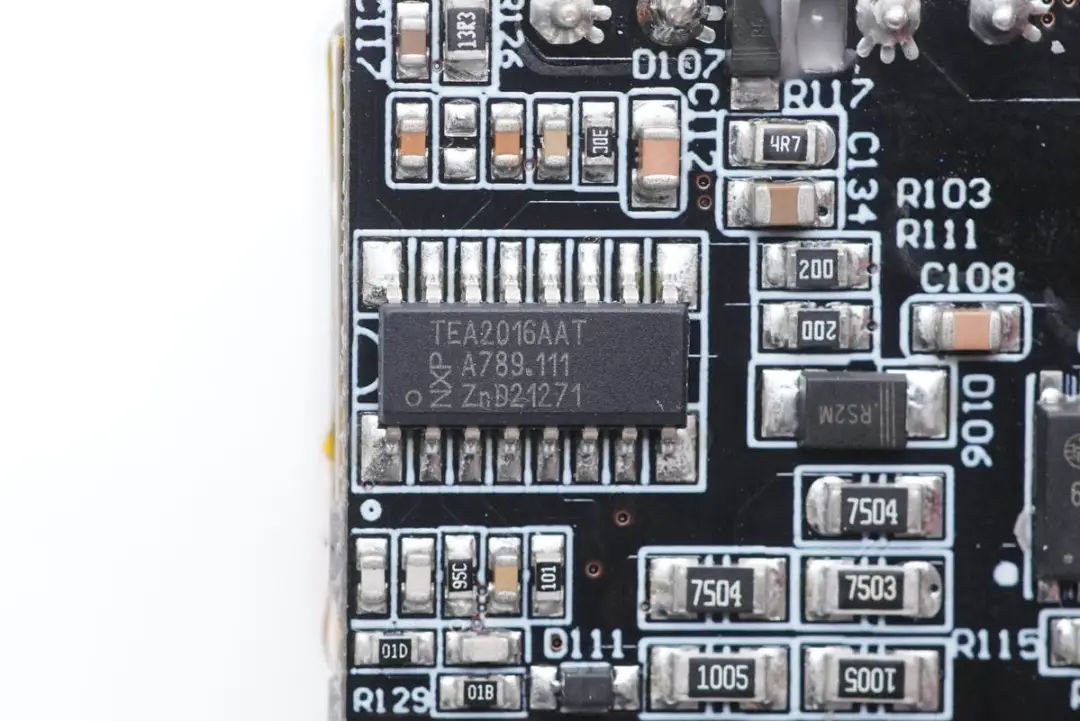

充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能，集成度非常高。

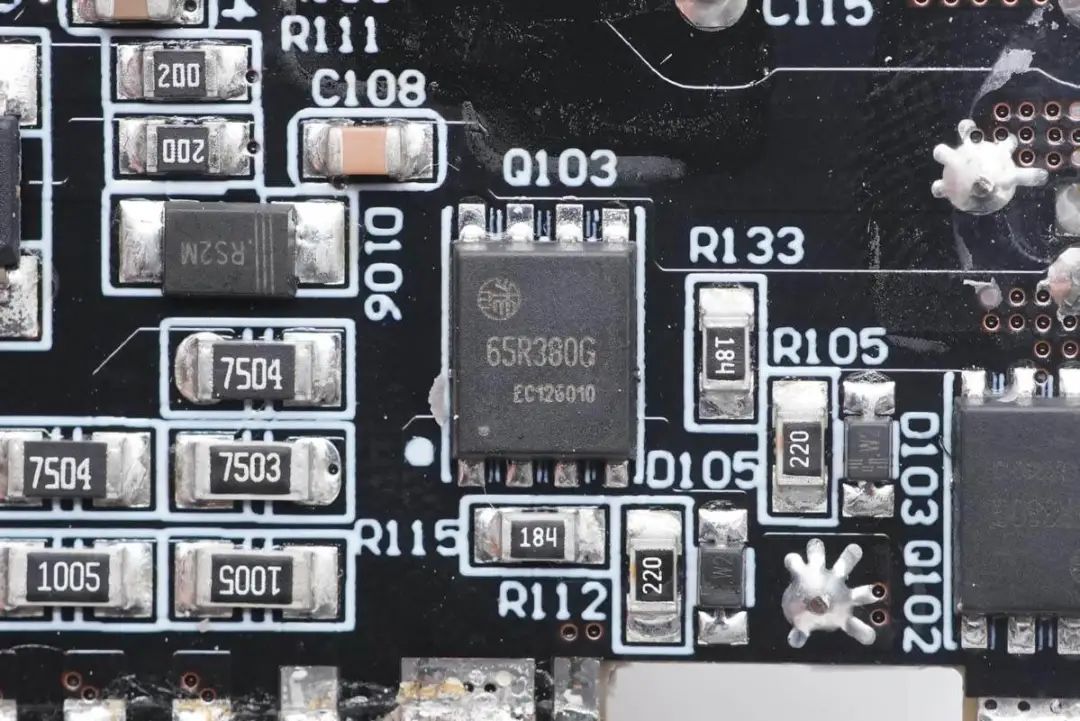

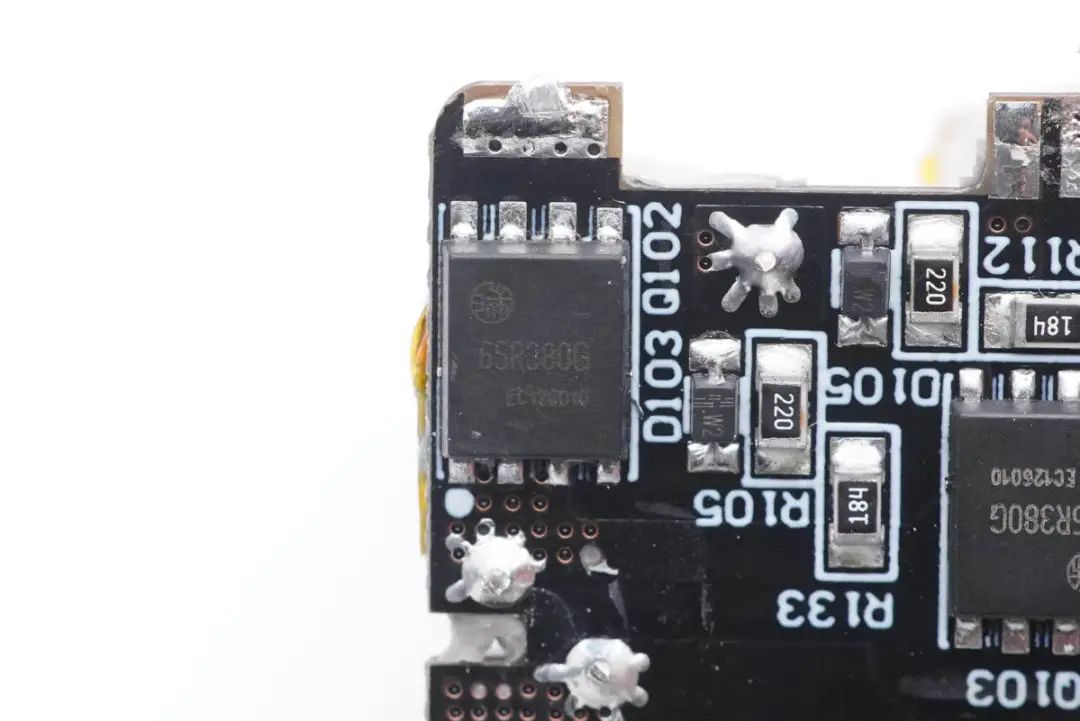

LLC开关管来自华瑞微，HRM65R380G，是一颗650V耐压的超结NMOS，导阻为340mΩ，采用DFN5*6封装。
另外一颗型号相同，两颗组成LLC半桥。
变压器输出连接到交流输入小板上，进行同步整流转换成直流电。倍思100W氮化镓快充插座采用PFC+LLC架构恒压输出，送至二次降压小板根据设备需求调节输出电压。这也是多口充电器的主要结构，AC-DC固定电压输出，再通过DC-DC进行降压，满足多口快充需求。
LLC输出同步整流及反馈电路特写，左侧为一颗同步整流控制器和两颗同步整流管，右侧为贴片Y电容以及电压反馈光耦。

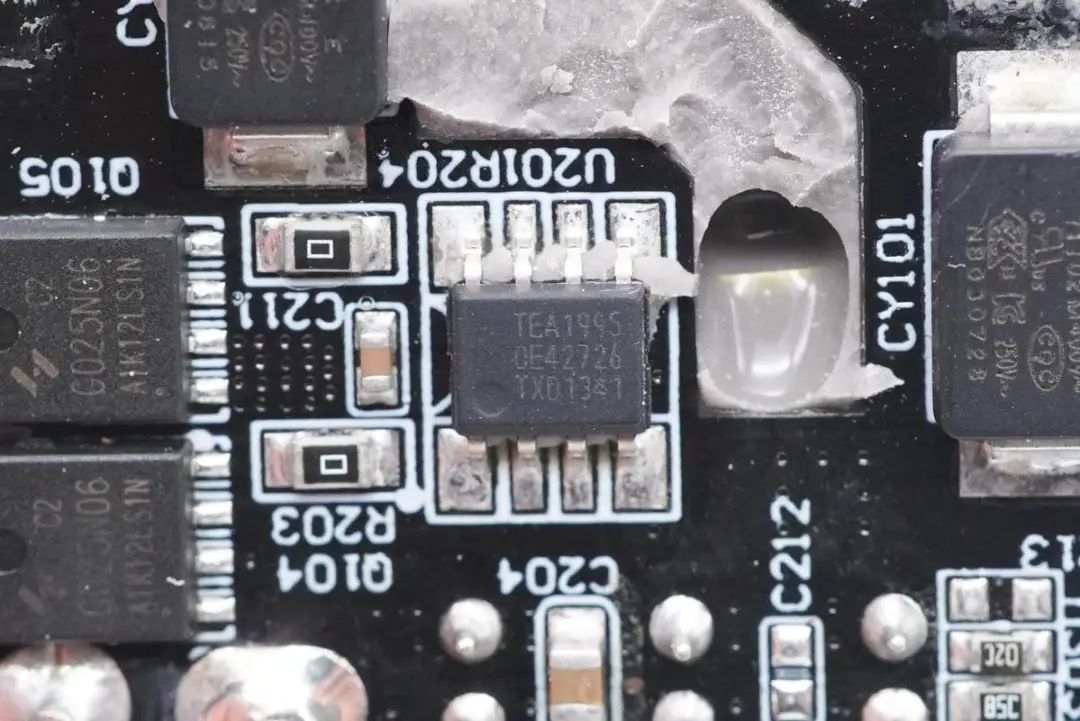

同步整流控制器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V工作电压，能够满足USB PD3.1的28V输出。

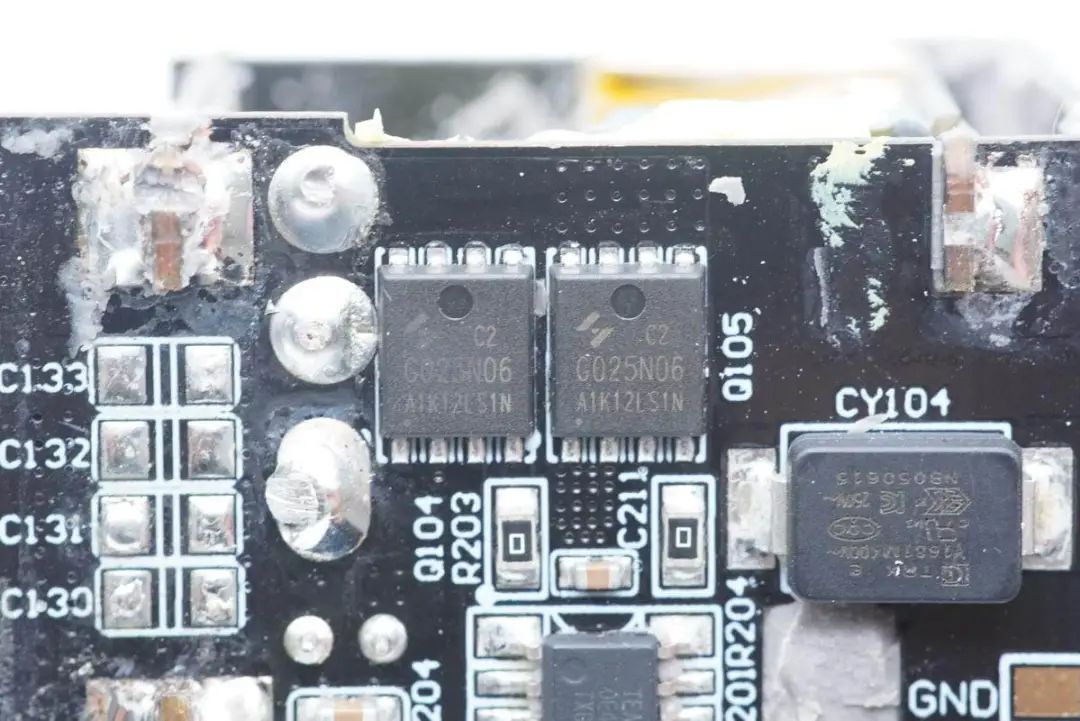

两颗同步整流管来自华羿微，型号为HYG025N06LS2C2，NMOS，耐压60V，导阻2.3mΩ，采用PDFN8L封装。
输出滤波固态电容来自丰宾，PX系列，330μF 25V，三颗并联。

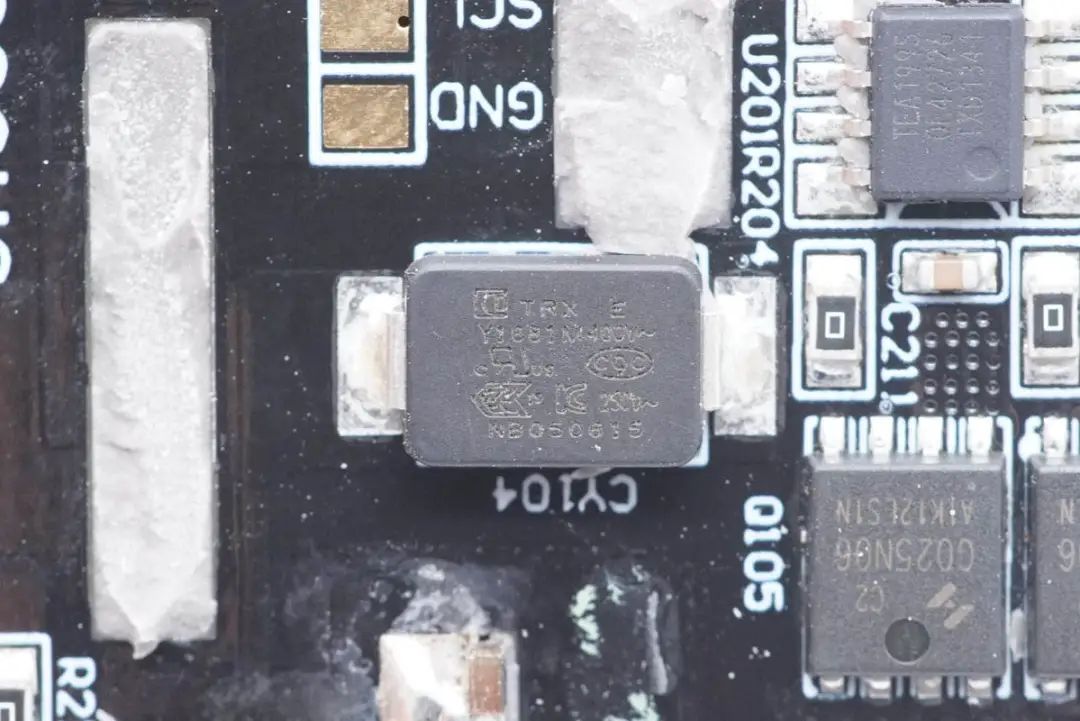

特锐祥贴片Y电容，料号为TMY1681M。

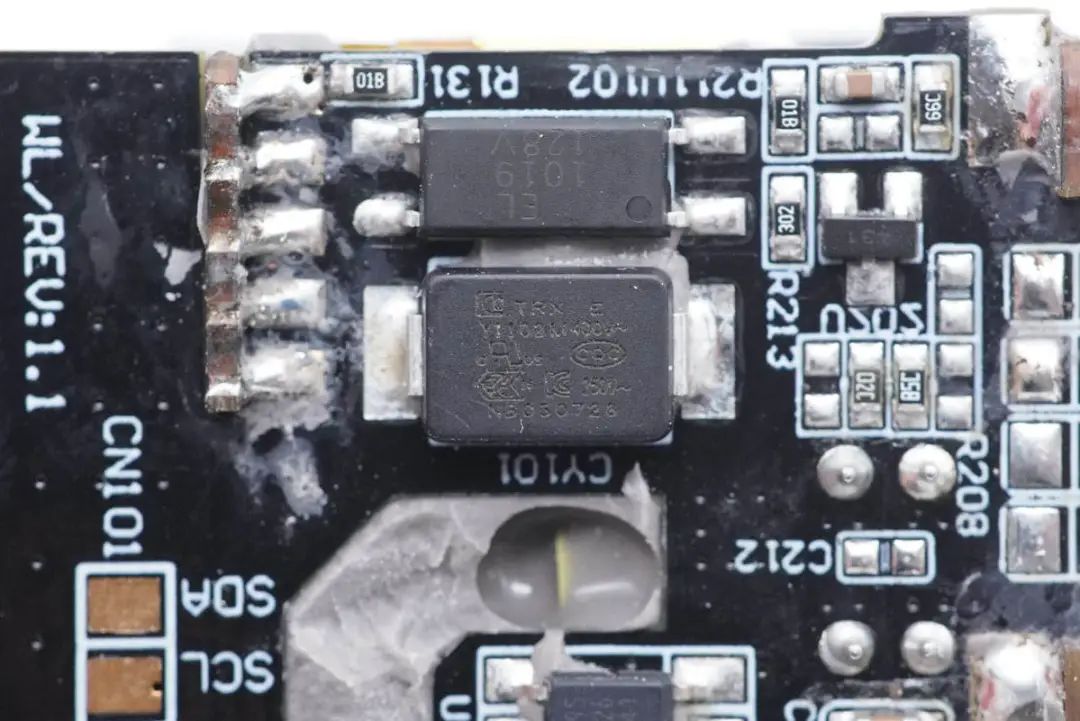

另一颗特锐祥贴片Y电容，料号为TMY1102M。

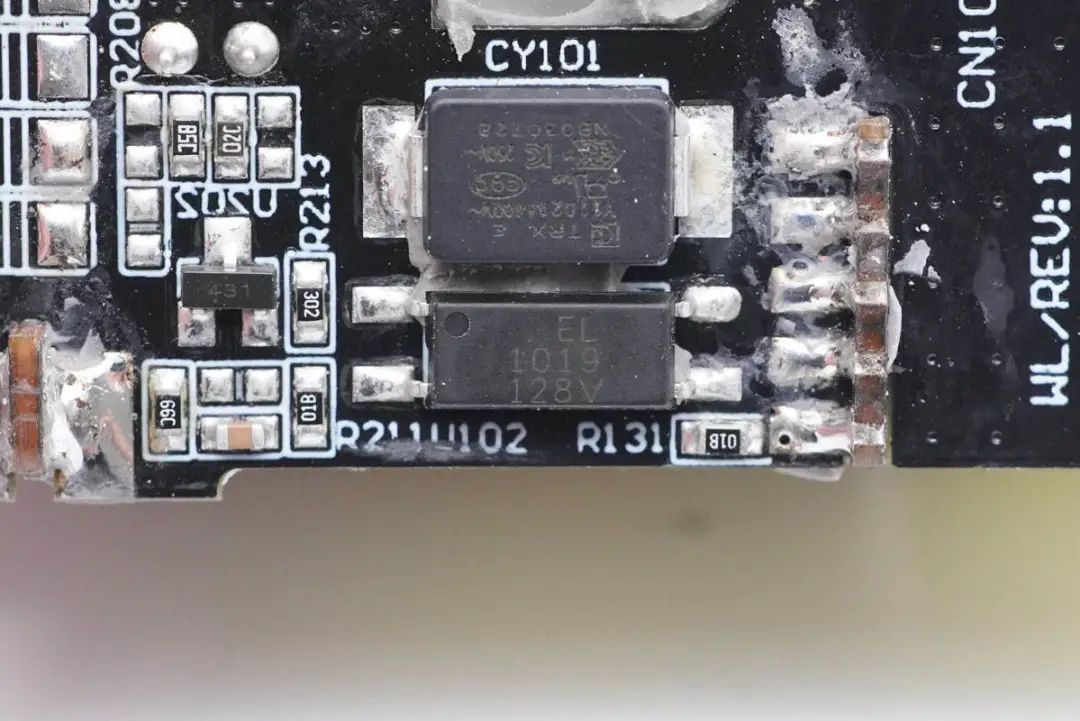

用于反馈输出电压的光耦，EL1019。

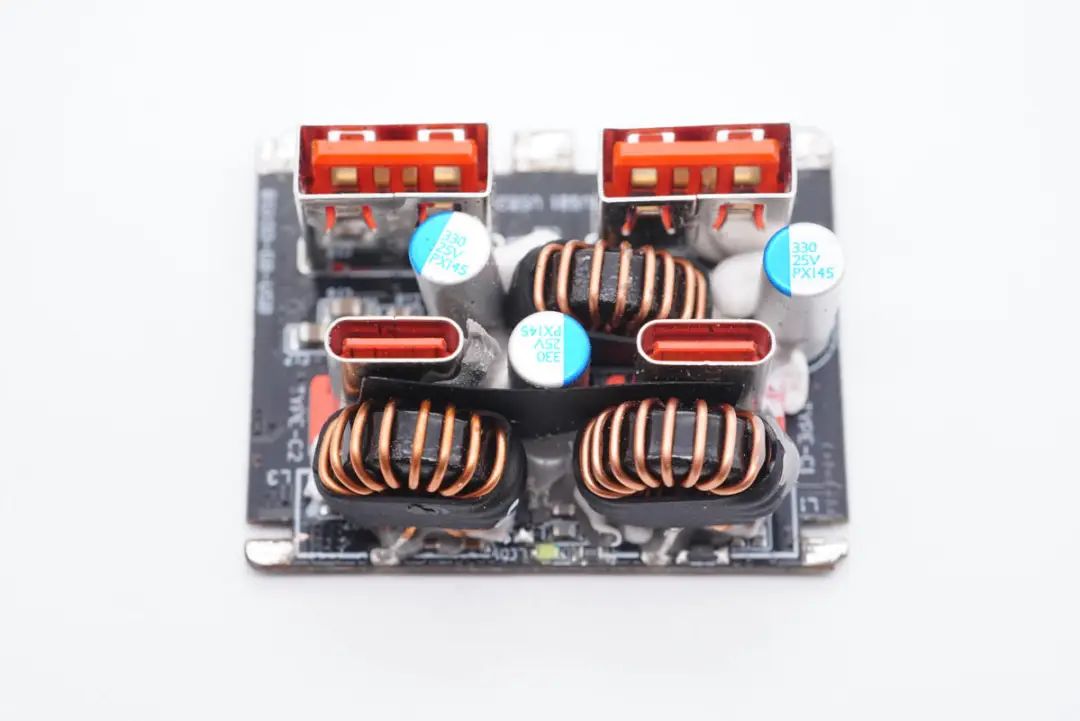

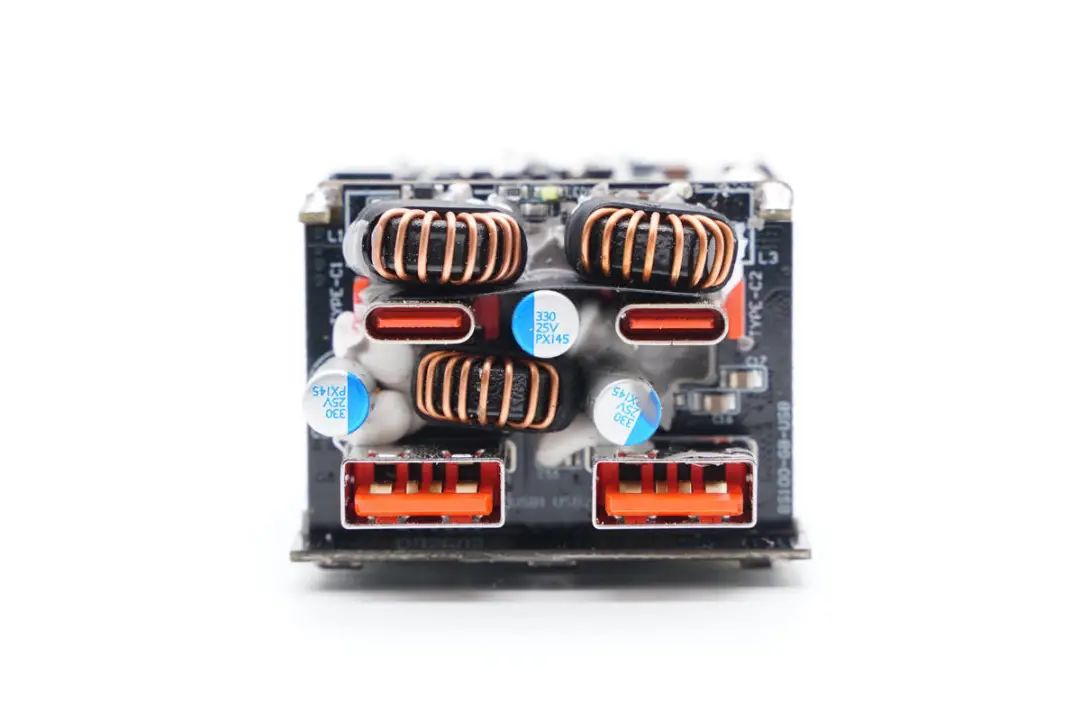

输出接口小板正面一览，USB-C母座与电感之间使用隔离板绝缘，电感电容器件打胶加固。

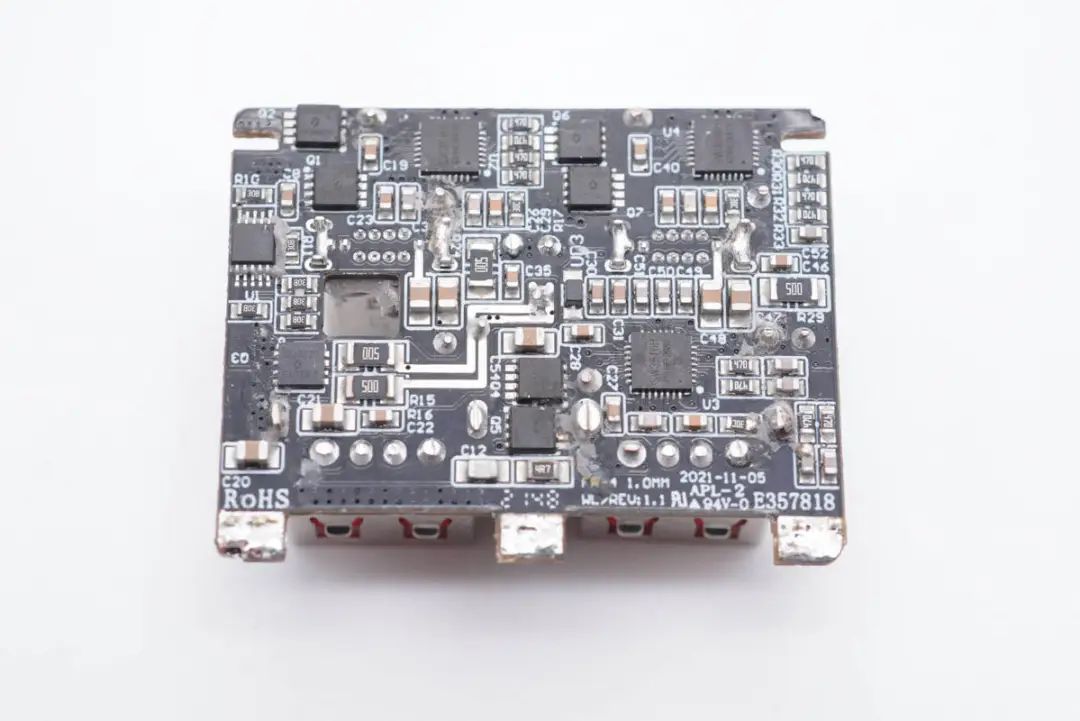

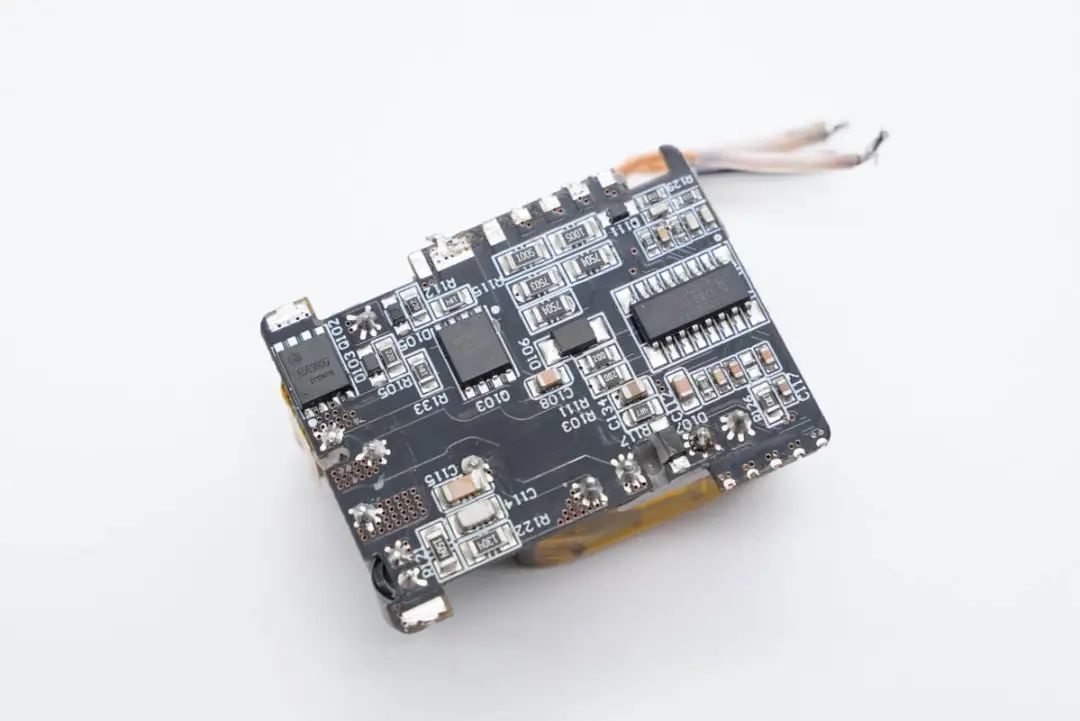

小板背面为三路独立降压电路设计，其中USB-C1和USB-C2为同样的独立降压电路，两个USB-A口共用一路降压电路。倍思100W氮化镓快充插座内部使用三颗智融科技SW3516H主控芯片，分别用于两个USB-C口和两个USB-A口协议与降压。

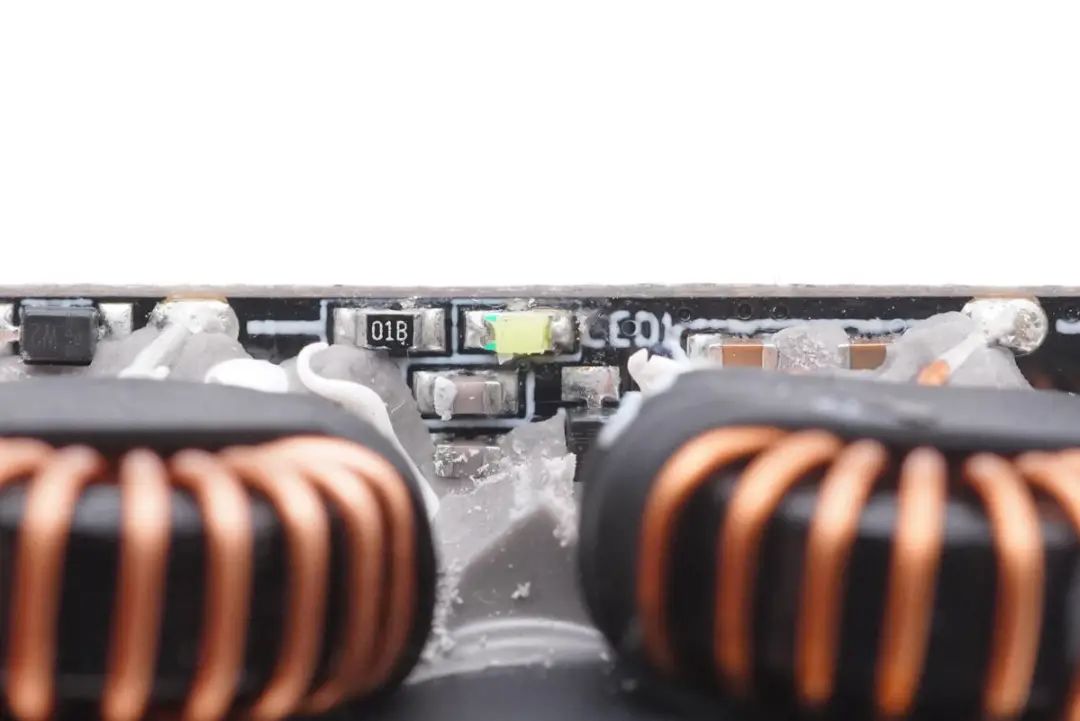

电源指示灯特写，用于指示插线板通电状态。

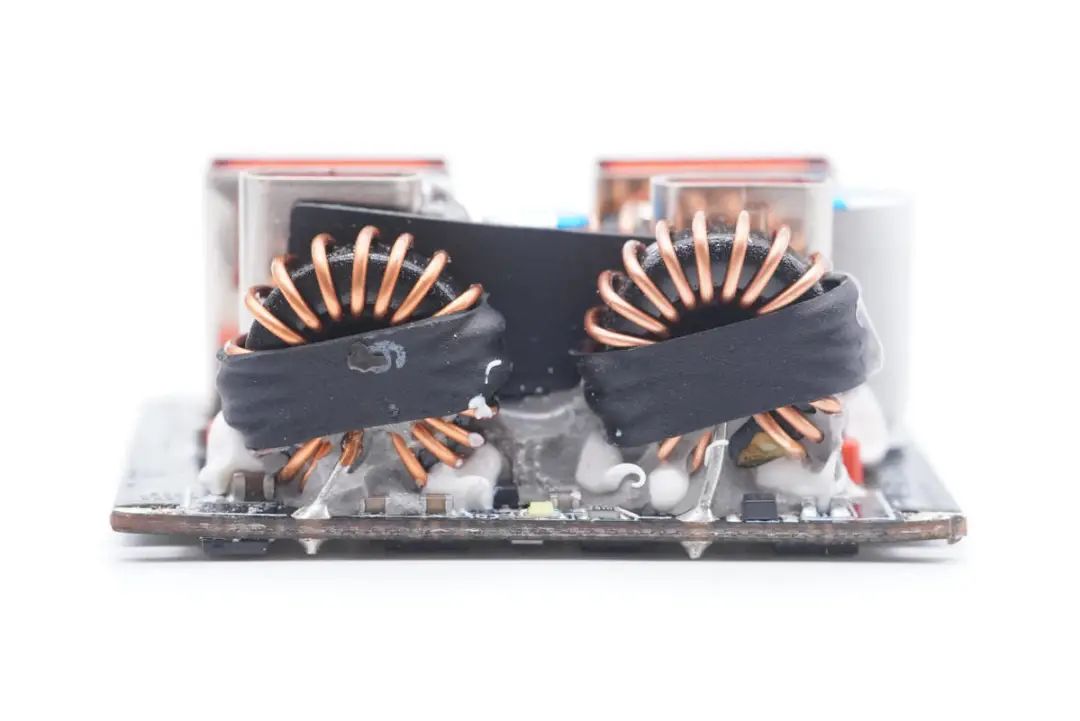

用于USB-C口的降压电感特写，包裹热缩管固定，电感底部打胶固定。

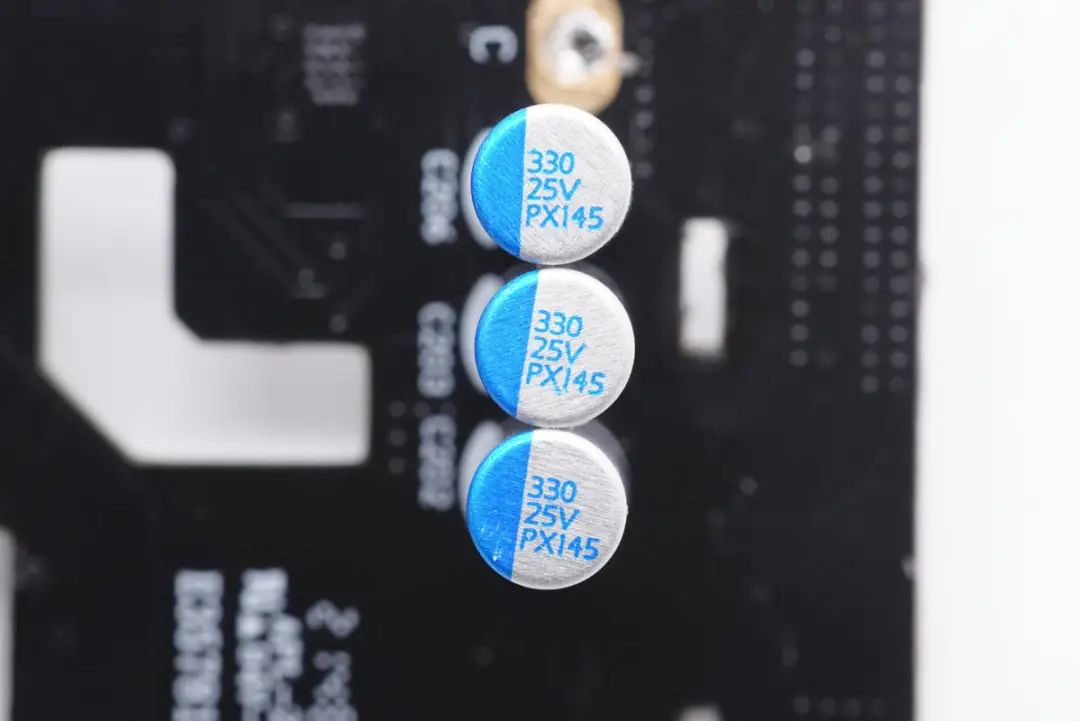

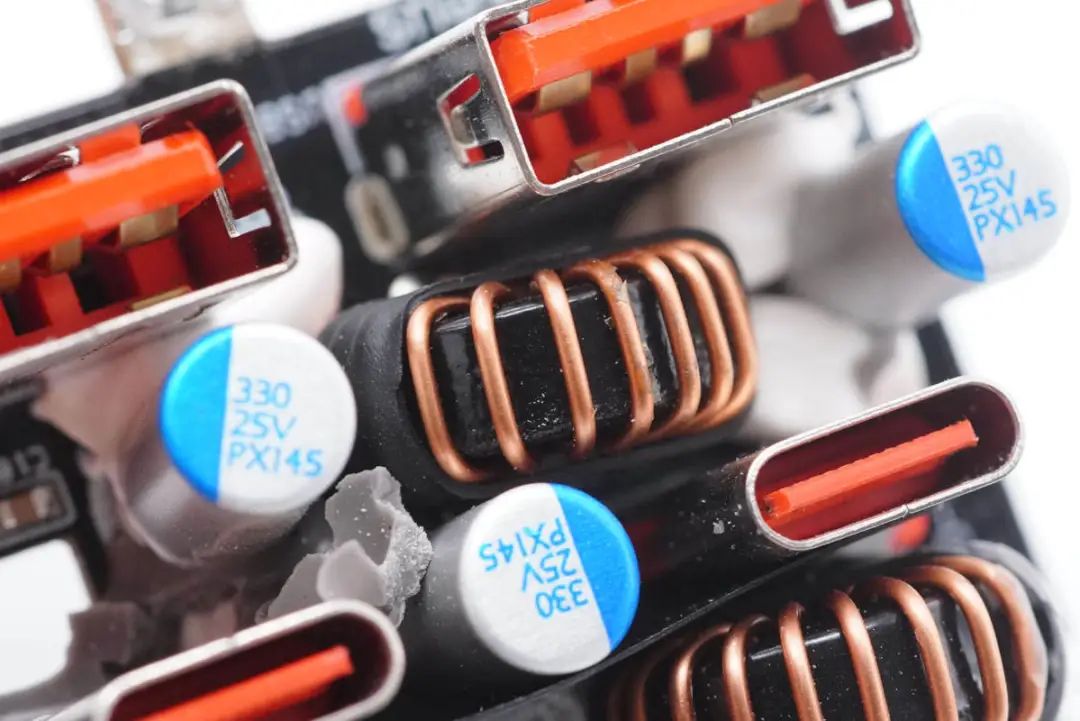

用于USB-A口的降压电感。三颗固态电容规格均为330μF 25V，用于输出滤波。

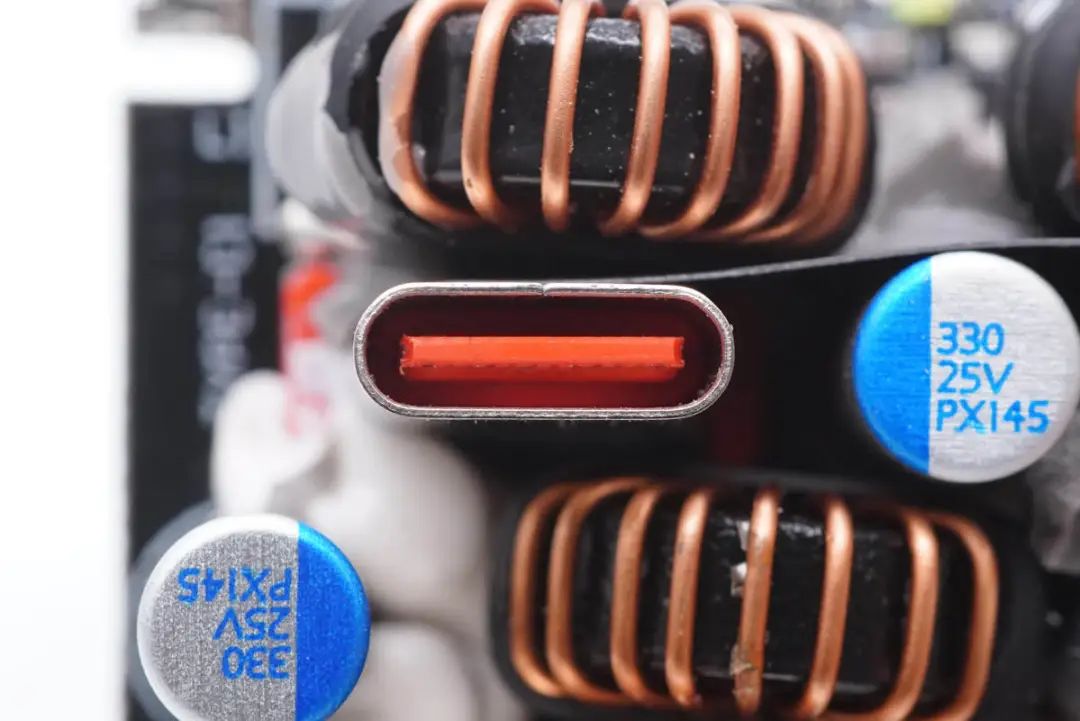

USB-C插座特写，橙色胶芯不露铜。

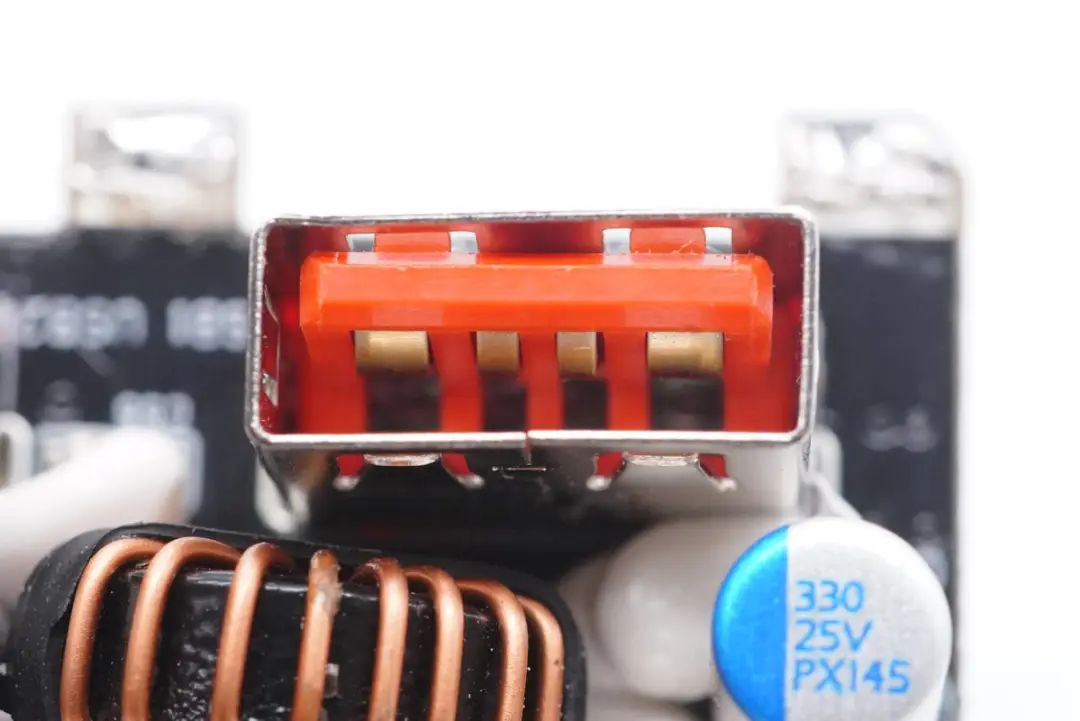

USB-A插座特写，橙色胶芯，正负极加宽，支持大电流快充。
下面把电路板翻转到背面，看看三路独立降压是如何实现的吧。

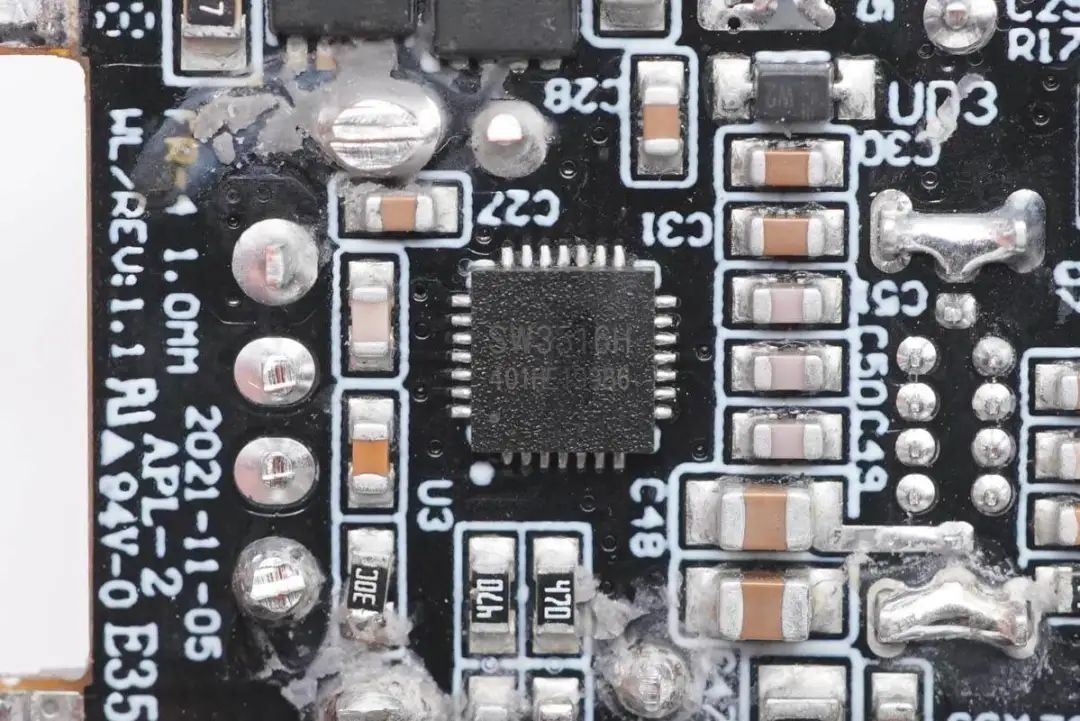

USB-C1口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

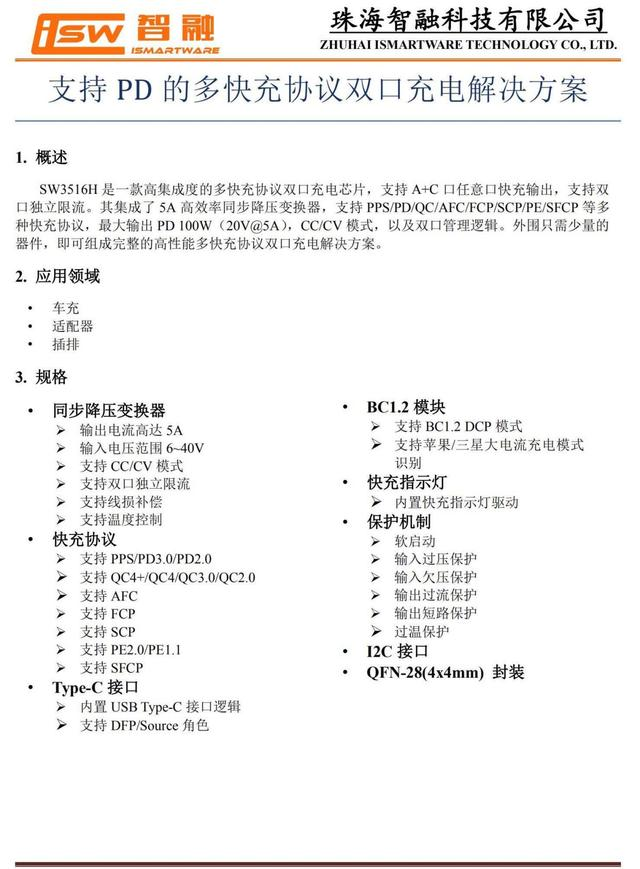

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

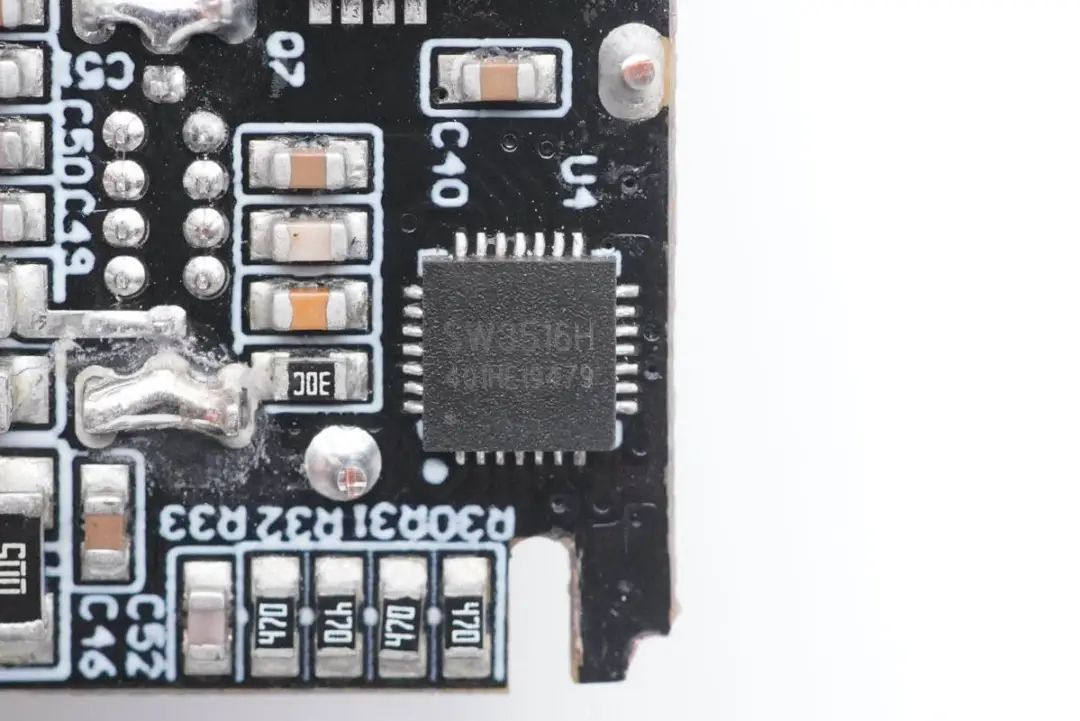

用于另一路USB-C接口的SW3516H主控芯片。

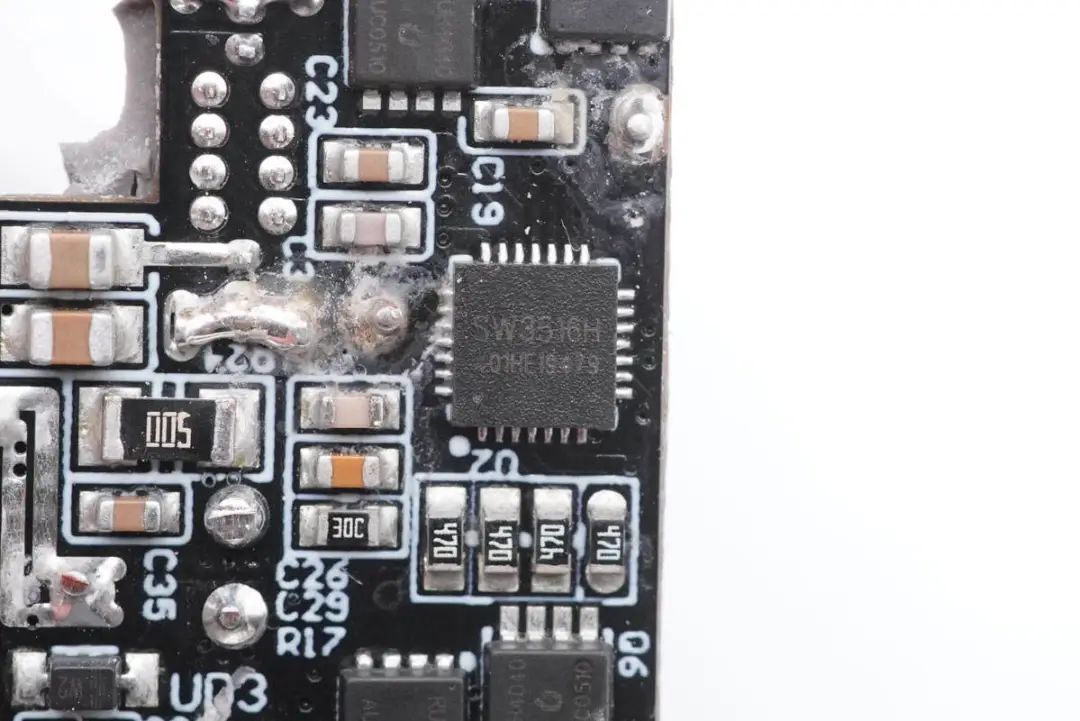

用于USB-A接口的SW3516H主控芯片。

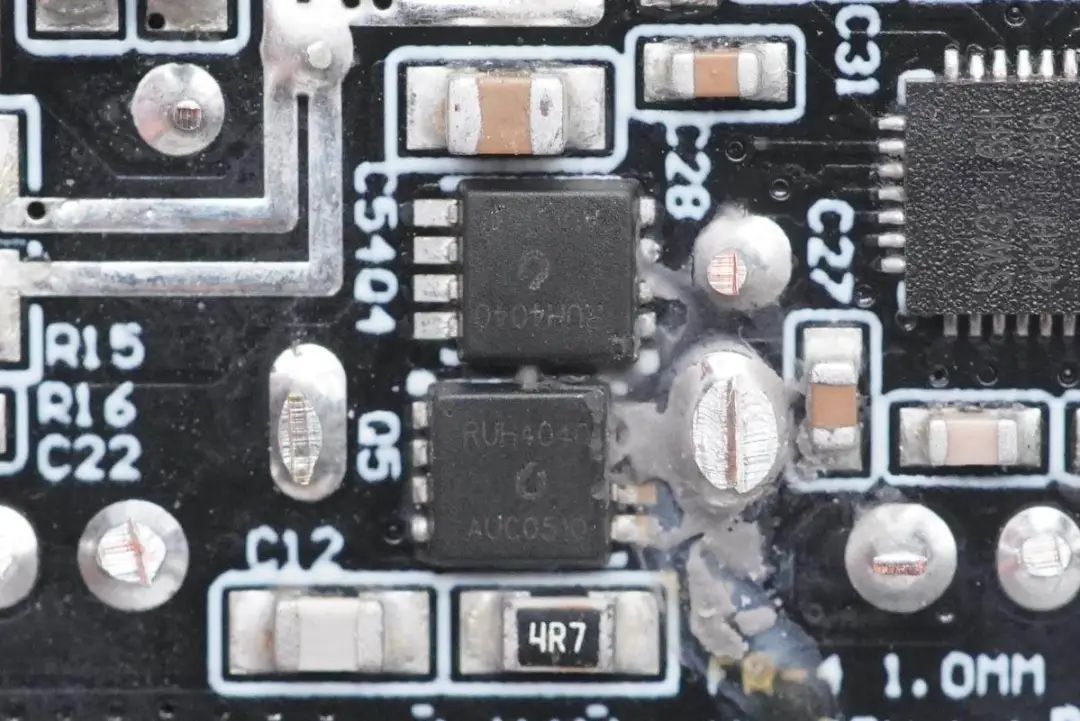

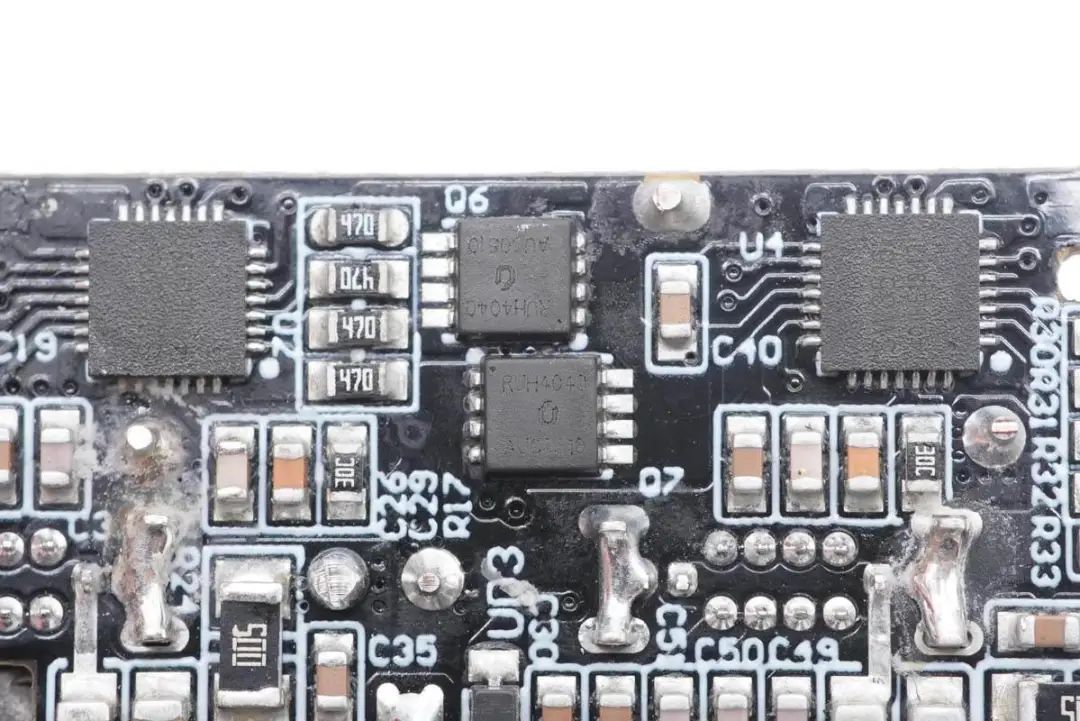

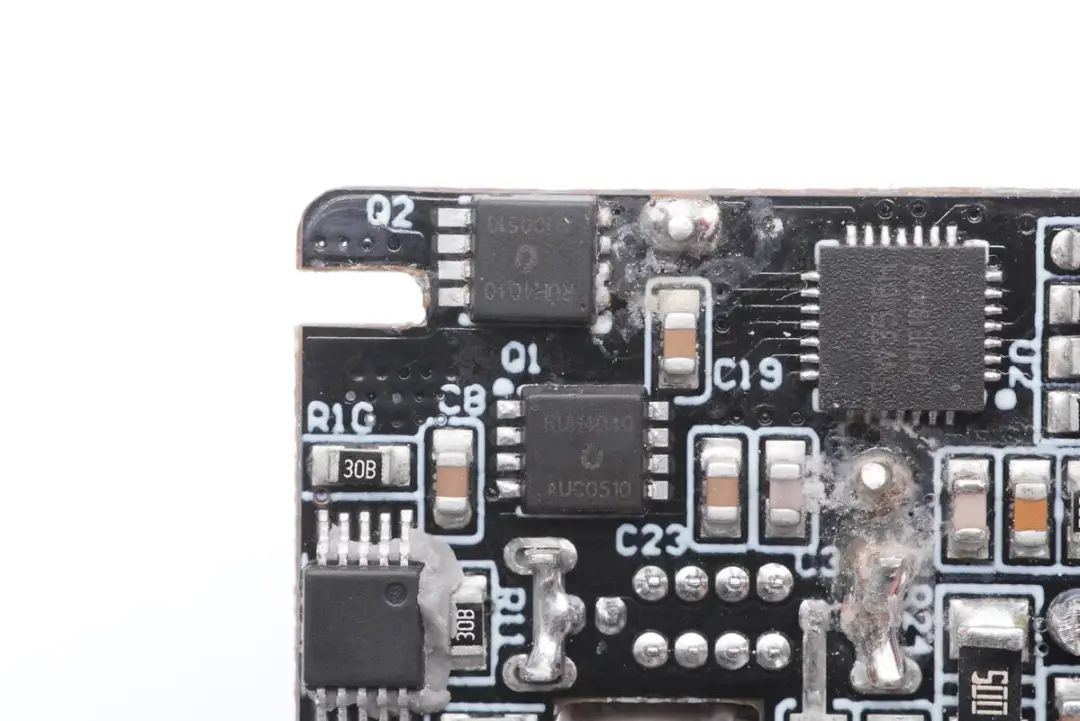

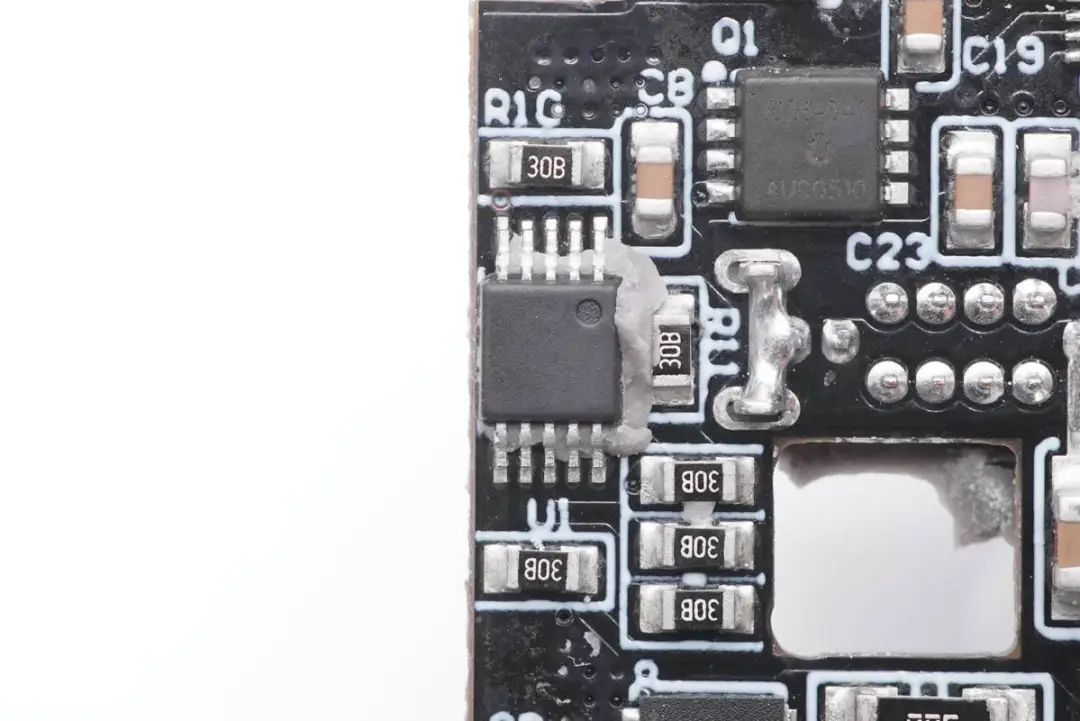

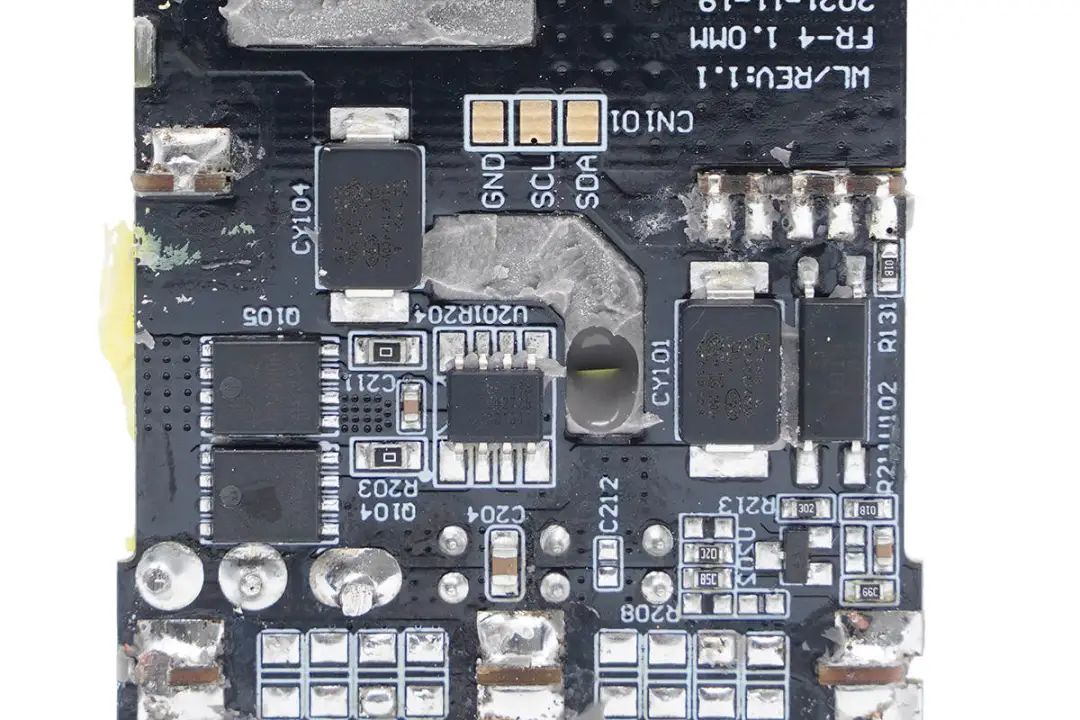

SW3516H外置两颗MOS管用于同步降压，锐骏半导体RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。
另外一路USB-C口同步降压也是使用锐骏半导体RUH4040。
USB-A口同步降压也是使用锐骏半导体RUH4040。

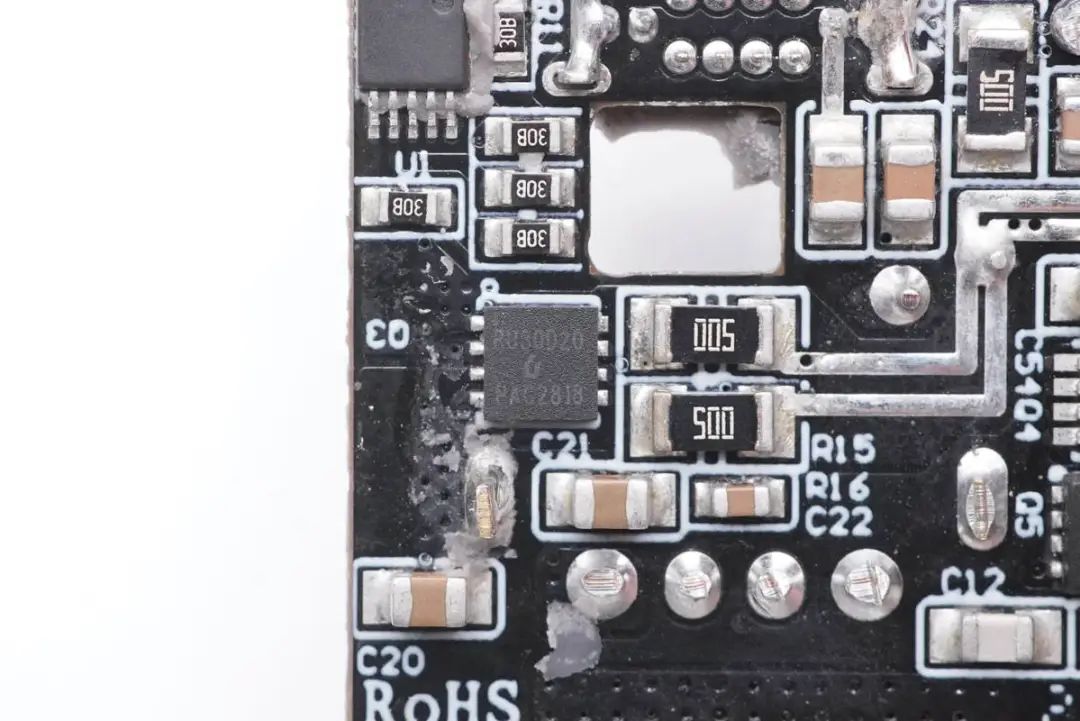

USB-A口VBUS开关管，使用锐骏半导体 RU30D20M2 双NMOS，耐压30V，导阻8.5mΩ，使用PDFN3333封装。
用于多口功率智能分配的无标单片机。

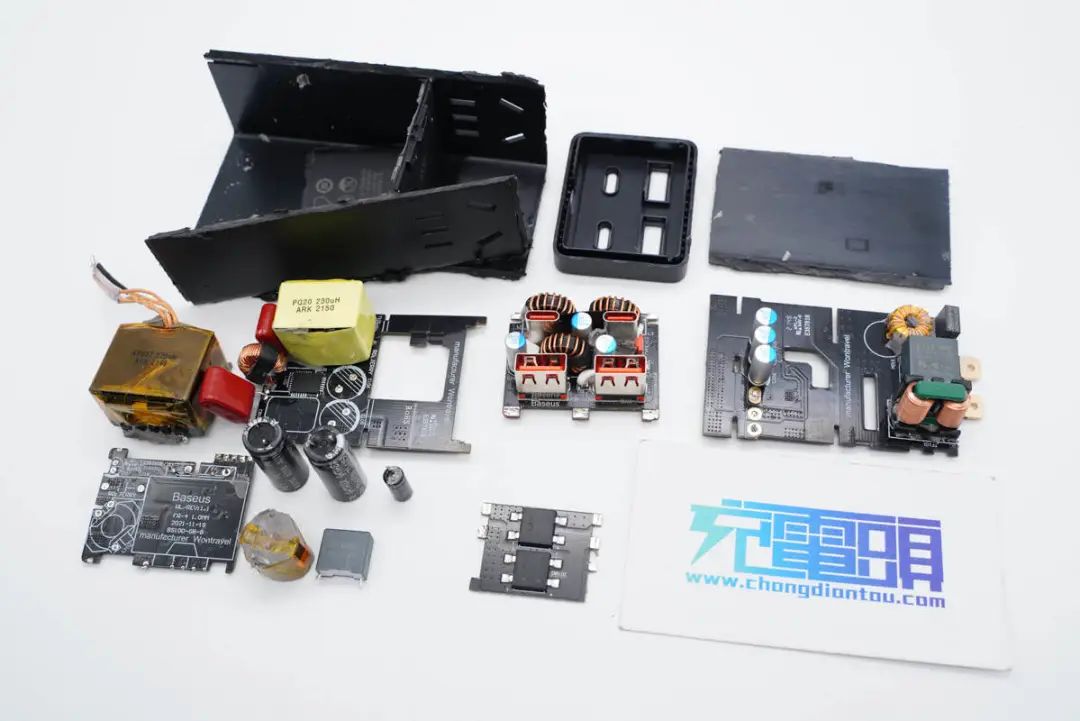

全部拆解完毕，来张全家福。
充电头网拆解总结
倍思100W氮化镓快充插座自带1.5米长延长线缆，满足日常扩展使用。插座两侧具备2+3交流插座，支持2500W功率，使用自带的100W USB PD快充为笔记本充电，连接一个显示器，再插一个热水壶也是极好的。
充电头网通过拆解了解到，倍思插座内部快充模块采用灌胶工艺，能够增强散热性能，提升耐候性的同时提升保护性能，有效避免插线板在使用过程中中不慎跌落损坏，更加经久耐用。插座内部快充模块使用恩智浦TEA2016AAT+TEA1995 PFC+LLC+同步整流方案，恒压输出，由五块小板焊接组成为一个整体。
PFC使用纳微半导体NV6127搭配泰科天润碳化硅二极管，LLC开关管来自华瑞微，同步整流管来自华羿微，初级滤波电容来自凯泽鑫，同步整流输出和二次降压输出滤波固态电容均来自丰宾。模块三路独立降压均采用智融SW3516H降压方案，快充兼容性好，能够满足笔记本和手机的大功率充电。
