OPA2377是低成本、低噪声、5MHz CMOS 运算放大器

产品详情

描述：

OPA377 系列运算放大器是宽带宽 CMOS 放大器，可提供非常低的噪声、低输入偏置电流和低失调电压，同时以 0.76mA（典型值）的低静态电流运行。

OPA377 运算放大器针对低压、单电源应用进行了优化。交流和直流性能的卓越组合使其成为各种应用的理想选择，包括小信号调理、音频和有源AD5678BRUZ-1滤波器。此外，这些器件具有广泛的电源范围和出色的 PSRR，这使得它们对于直接由电池供电而无需调节的应用具有吸引力。

OPA377 采用SC70-5产品参数、文档资料和货源信息" target="_blank">SC70-5、SOT23-5产品参数、文档资料和货源信息" target="_blank">SOT23-5和SO-8封装。双通道OPA2377采用SO-8和MSOP-8封装，四通道OPA4377采用TSSOP-14封装。所有版本均规定在 –40°C 至 +125°C 范围内工作。

特性：

●增益带宽积：5.5MHz

●低噪声： 1kHz 时为7.5nV/ √Hz

●失调电压：1mV（最大值）

●输入偏置电流：0.2pA

●轨到轨输出

●统一增益稳定

●EMI 输入滤波

●静态电流：0.76mA/ch

●电源电压：2.2V 至 5.5V

●小封装：SC70、SOT23 和 MSOP

应用：

●光电二极管前置放大器

●压电传感器前置放大器

●传感器信号调理

●音响设备

●有源过滤器

参数：

通道数 (#)：2

总电源电压 (Max) (+5V=5, +/-5V=10)：5.5

总电源电压 (Min) (+5V=5, +/-5V=10)：2.2

Vos（偏移电压@25 C）（最大值）（mV）：1

GBW（典型值）（MHz）：5.5

特征：—

压摆率 (Typ) (V/us)：2

轨到轨：进出

偏移漂移 (Typ) (uV/C)：0.32

每通道 Iq (Typ) (mA)：0.76

1 kHz 时的 Vn (典型值) (nV/rtHz)：7.5

CMRR (典型值) (dB)：90

工作温度范围（℃）：-40 到 125

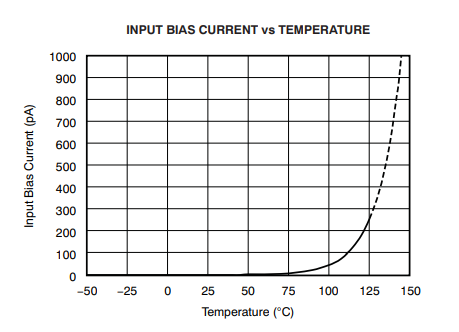

输入偏置电流 (Max) (pA)：10

输出电流 (Typ) (mA)：30

建筑学：CMOS

THD + N @ 1 kHz (Typ) (%)：0.00027
