【电路方案】适用于不同应用的SMPS电源PCB板设计

此 PCB 设计的电路板用于保护设备免受损坏，同时根据设备要求将交流电压转换为直流电压。

开关模式电源 (SMPS) 可以将主交流电源切换为 12V 直流电源，以确保设备的安全。来自我们电网的电力是交流电源，如果不根据特定设备的兼容性转换成直流电源，可能会损坏设备，因为每个设备都有自己的工作电压，高于或低于该电压会损坏设备，所以它设备必须将交流电源转换为 12V 直流电源，以便设备可以处理它并根据其工作电压工作。

这可以保护设备免受短路或任何其他损坏。每个电子设备，如笔记本电脑、手机、充电器、逆变器、打印机、冰箱等，都由一块电源小板组成，上面有不同的电路，用于不同的应用程序以保护设备。

工作说明：
为了了解 SMPS PCB 板的工作原理，我将电路板的主要部分分为以下几块：

• 高压保护
• 交直流转换器
• 输入滤波器
• 二极管钳位电路
• 电源自动重启模式
• EMI 滤波器
• 整流器和波纹减速器
• LC滤波器
• 高压转低压
• 安全屏障
• 高开关频率
• 并联稳压器
• 交直流隔离

设计文件：原理图、PCB、BOM清单等见附件。

* 以上内容翻译自网络，原作者：Shahkar，如涉及侵权，可联系删除。

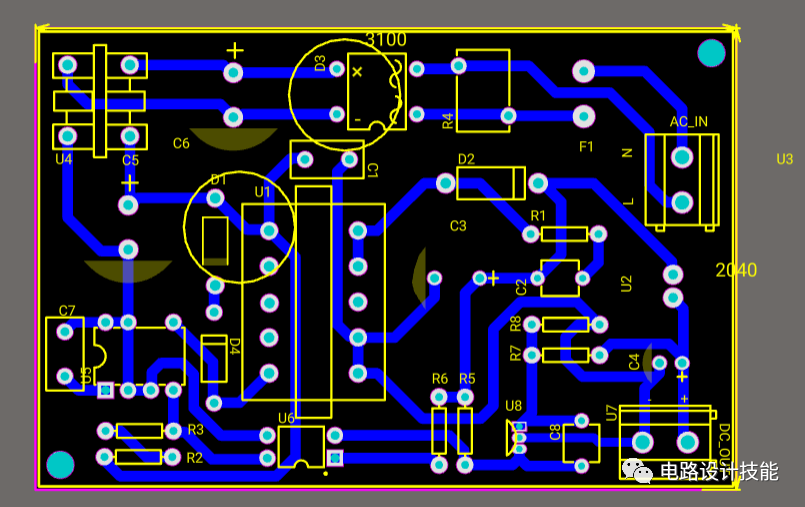

PCB

原理图：
