拆解报告：绿联MFM认证三合一多功能无线充电器

前言



苹果推出的磁吸无线充电改变了传统的无线充电形态，磁力吸附对位解决了传统无线充电对不准的问题，大大方便了用户使用。苹果最新推出的两代手机均支持磁吸无线充电，将手机吸附到无线充电板上，即可精准对位，进行高速无线充电。



UGREEN绿联在推出MFM认证的磁吸无线充电器之后，又推出了一款MFM认证的三合一多功能无线充，能实现与原厂完全相同的磁吸充电体验。下面就对这款无线充进行拆解，看看设计做工如何。



绿联三合一多功能无线充电器开箱

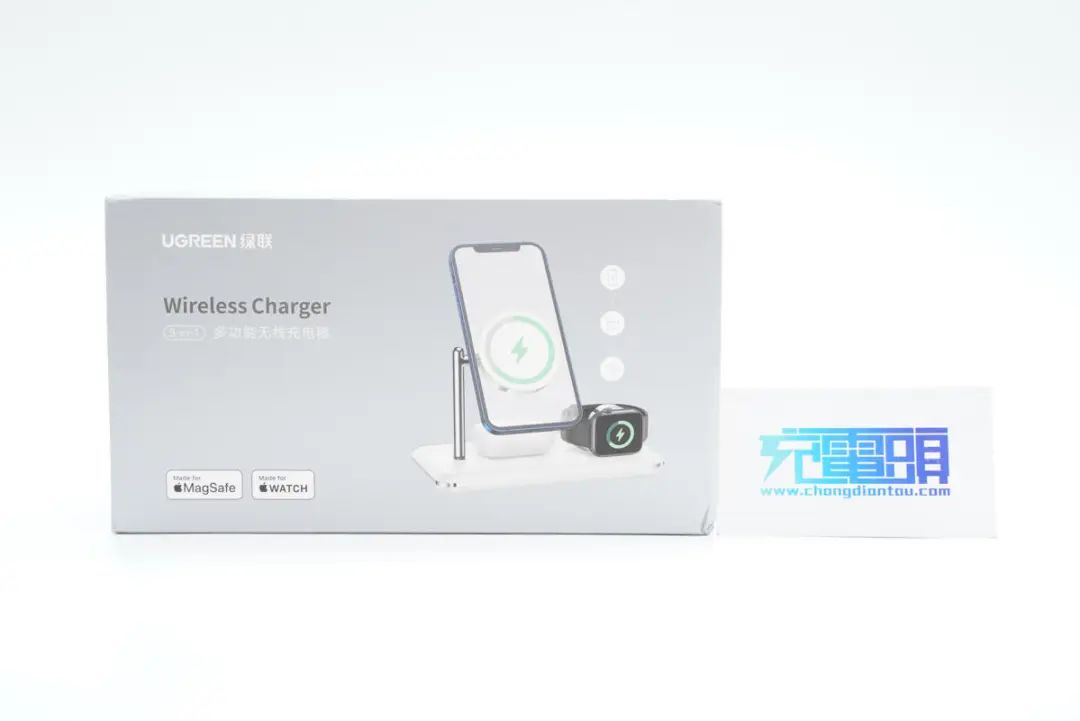

包装盒正面印有UGREEN绿联品牌、产品名称、外观图以及苹果官方认证标识，自然产品性能质量有保证。

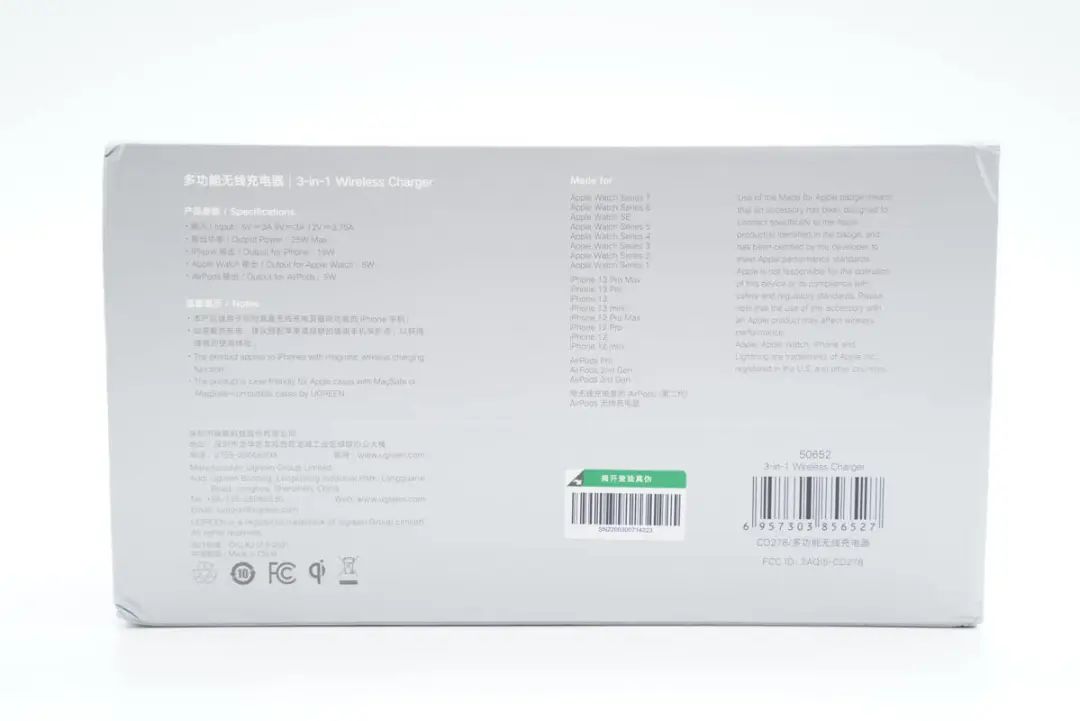

此外底部印有产品参数、温馨提示以及商家信息。

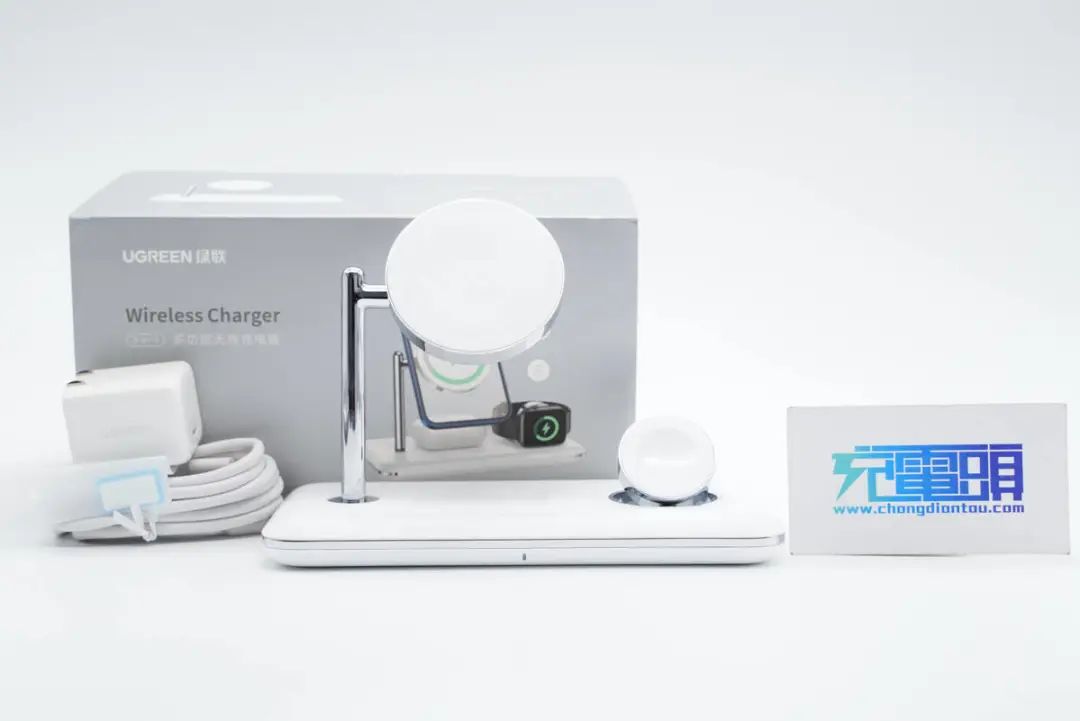

包装内含无线充电器、充电器套装以及使用说明书。

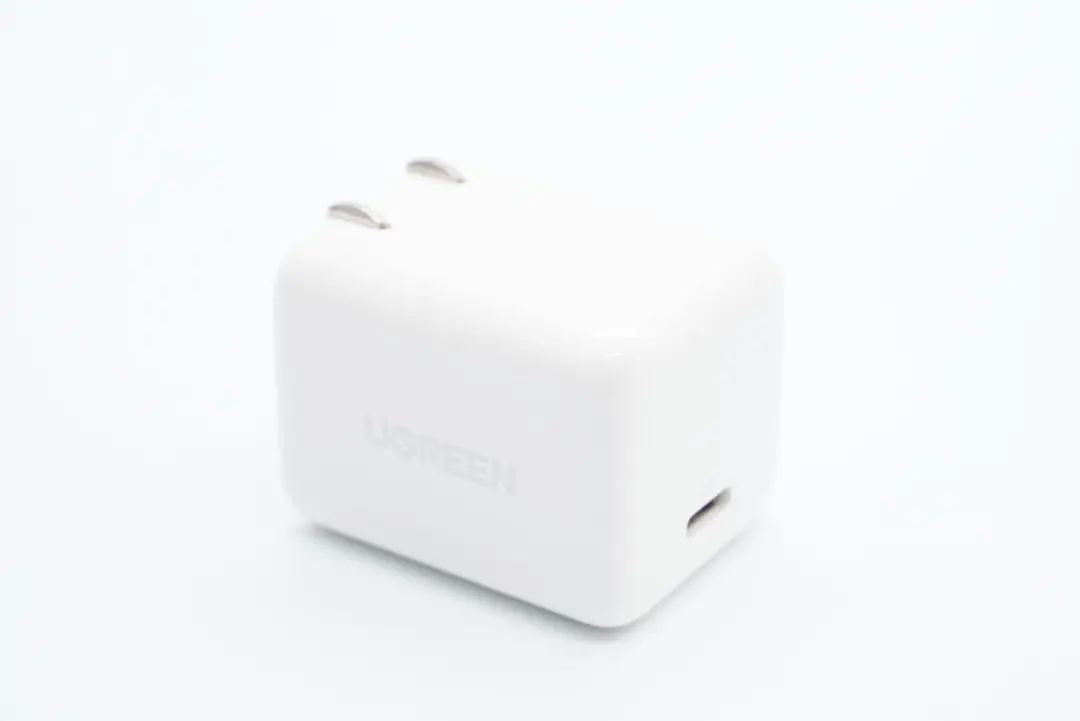

附带了一款绿联30W PD快充氮化镓充电器，产品此前充电头网已做过拆解，篇幅有限就不再详细介绍了。

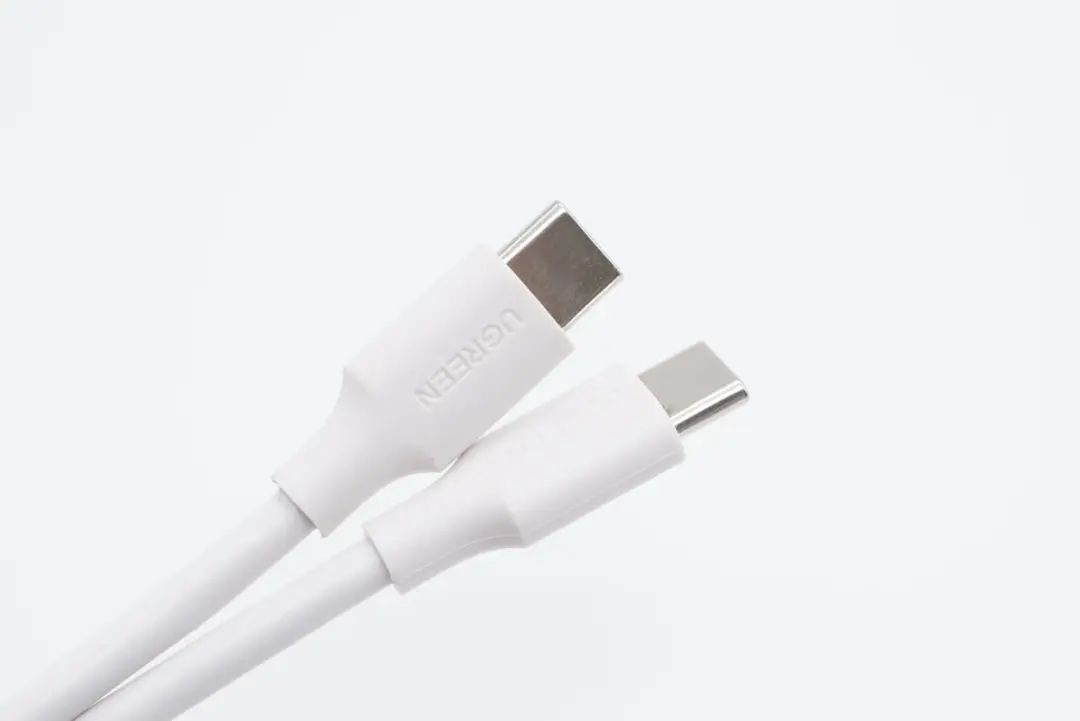

附带线缆是CC线，外壳磨砂方便插拔使用，此外注塑压印UGREEN品牌。

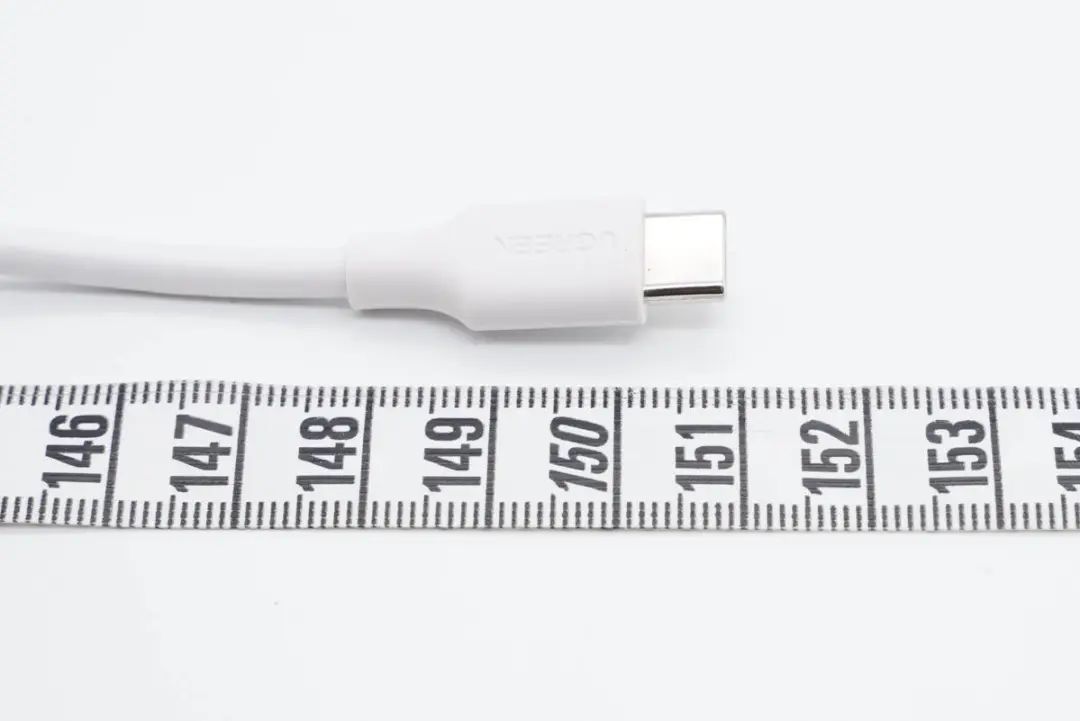

测得线缆长度约为151cm。

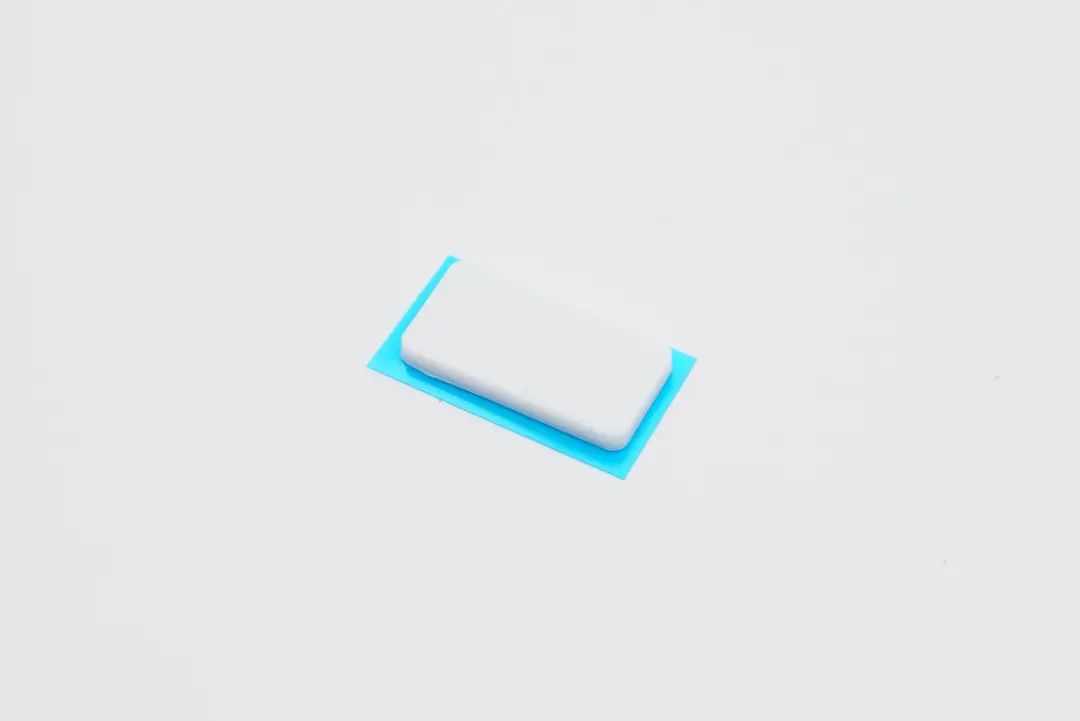

此外还有一块白色胶贴，用于贴在手表放置处，起到稳定保护手表的作用，可以说考虑十分周到。

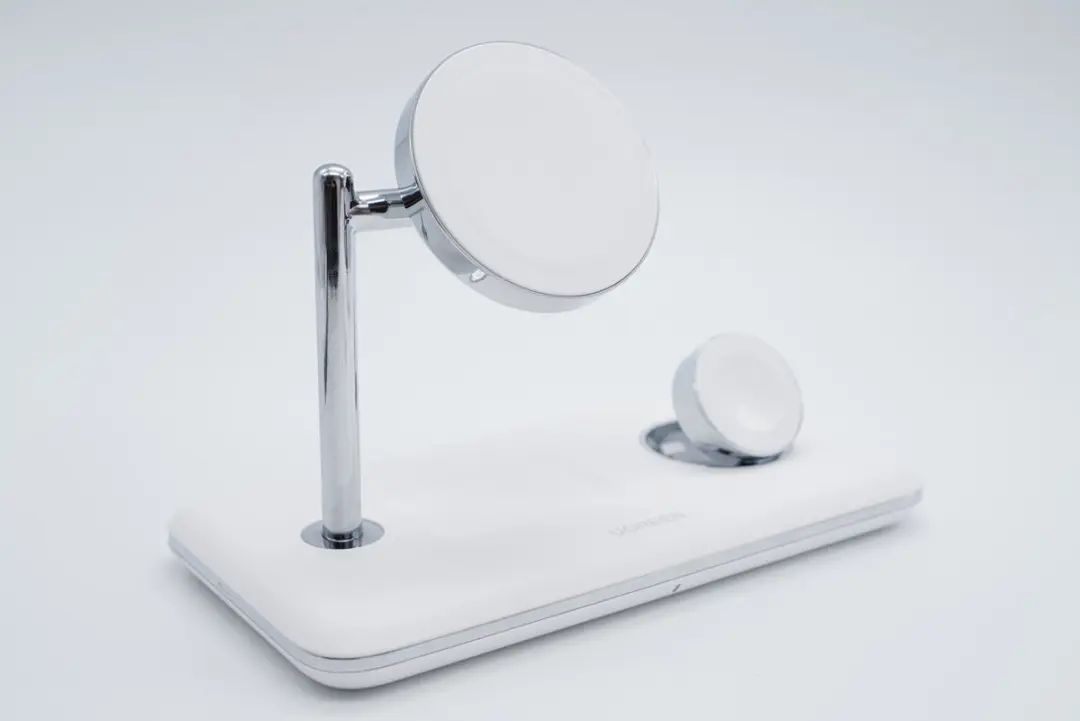

绿联这款三合一多功能无线充电器由底座、手机无线充模块以及手表无线充模块三部分组成，底座是上下塑料外壳加中间金属板的“三明治”结构设计，外壳磨砂边缘过渡圆润，手机无线充模块使用金属杆支撑固定。

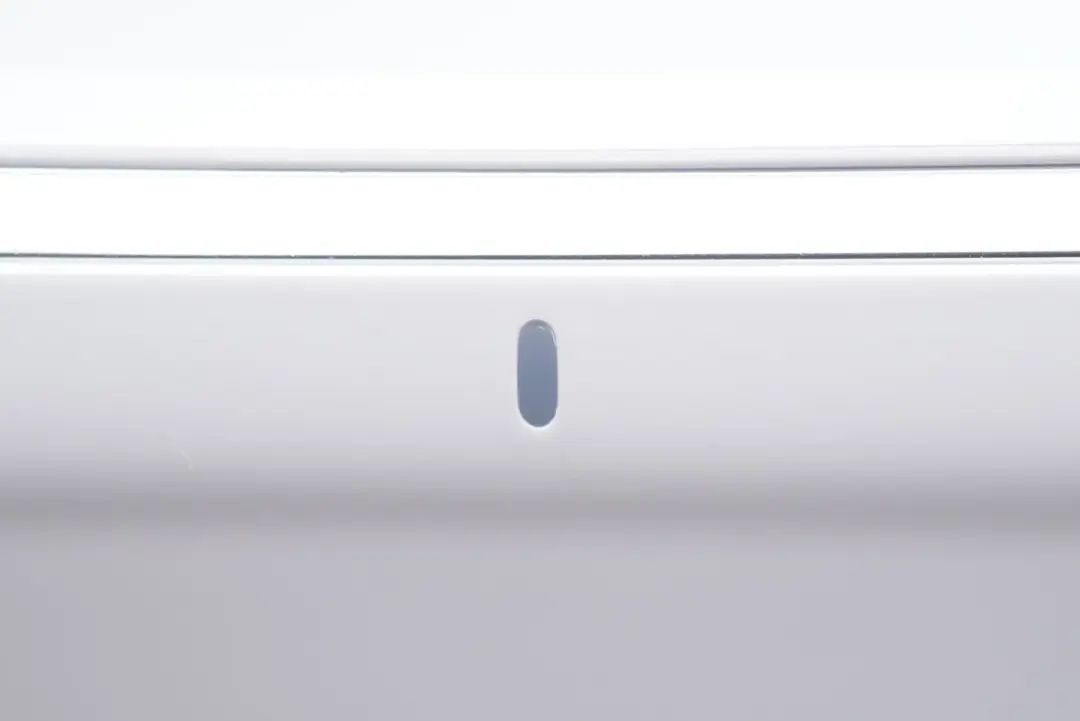

底座前端中间设有LED充电指示灯。

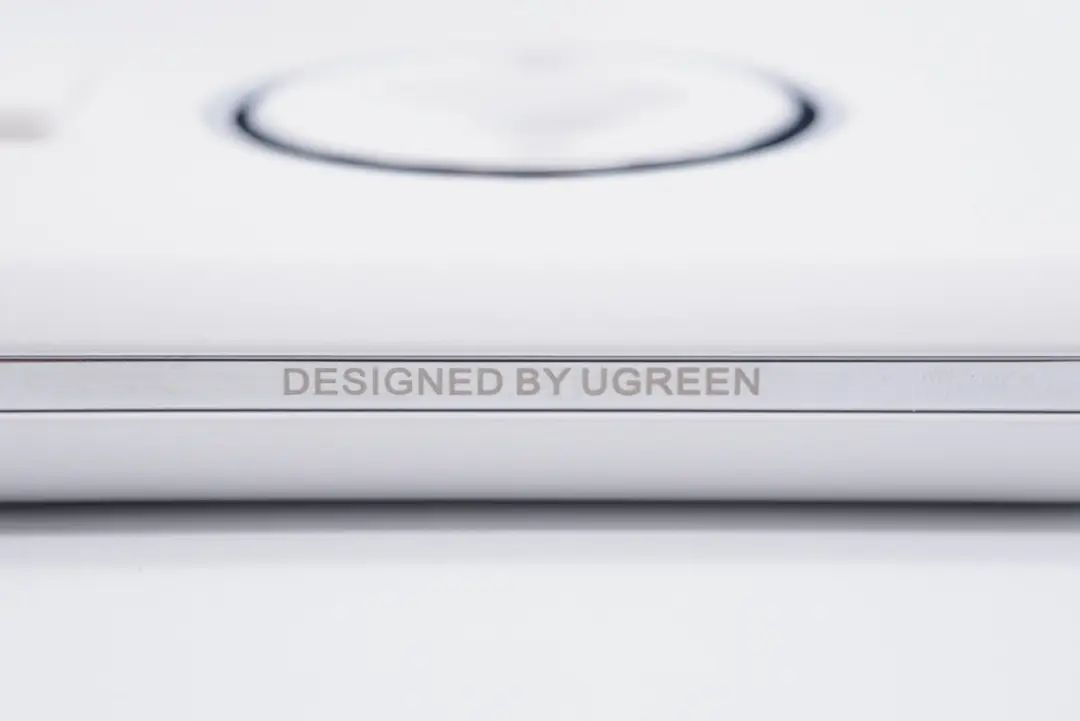

金属板上镭雕有DESIGNED BY UGREEN字样。

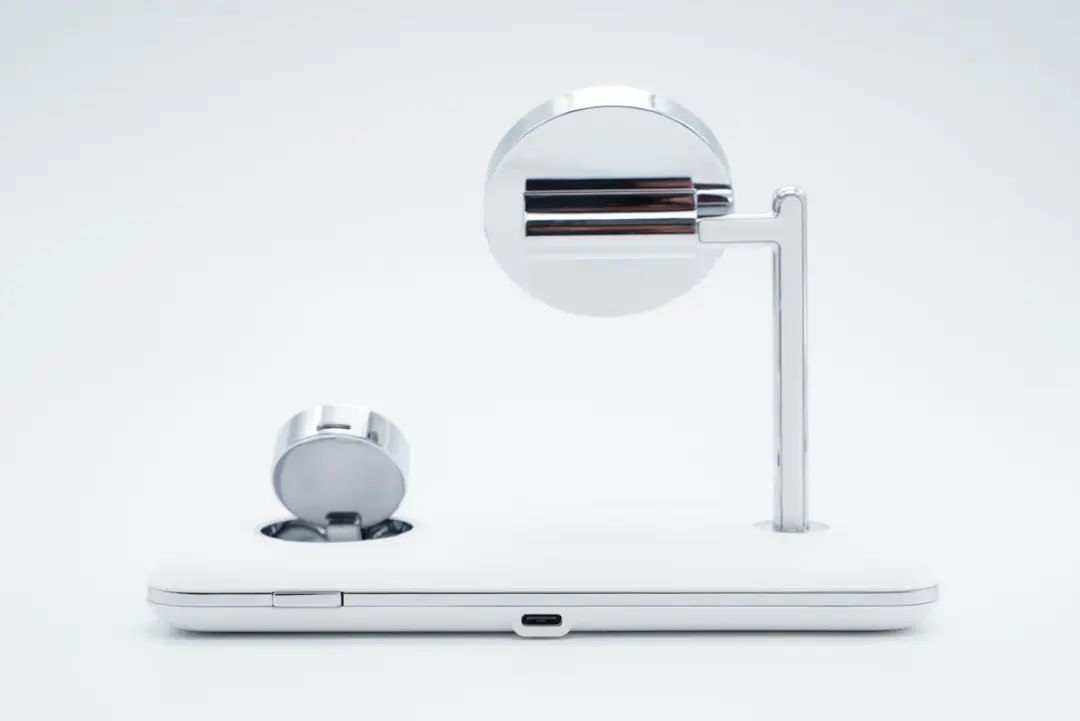

后面设有USB-C充电接口以及手表无线充模块脱扣按键。

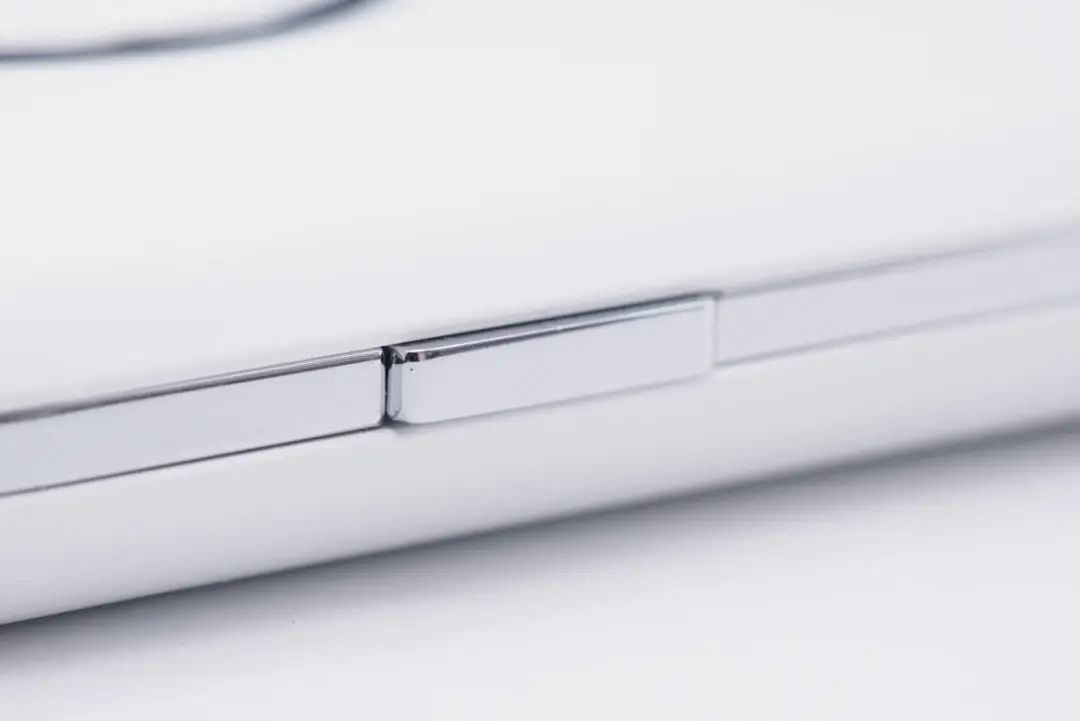

脱扣按键特写。

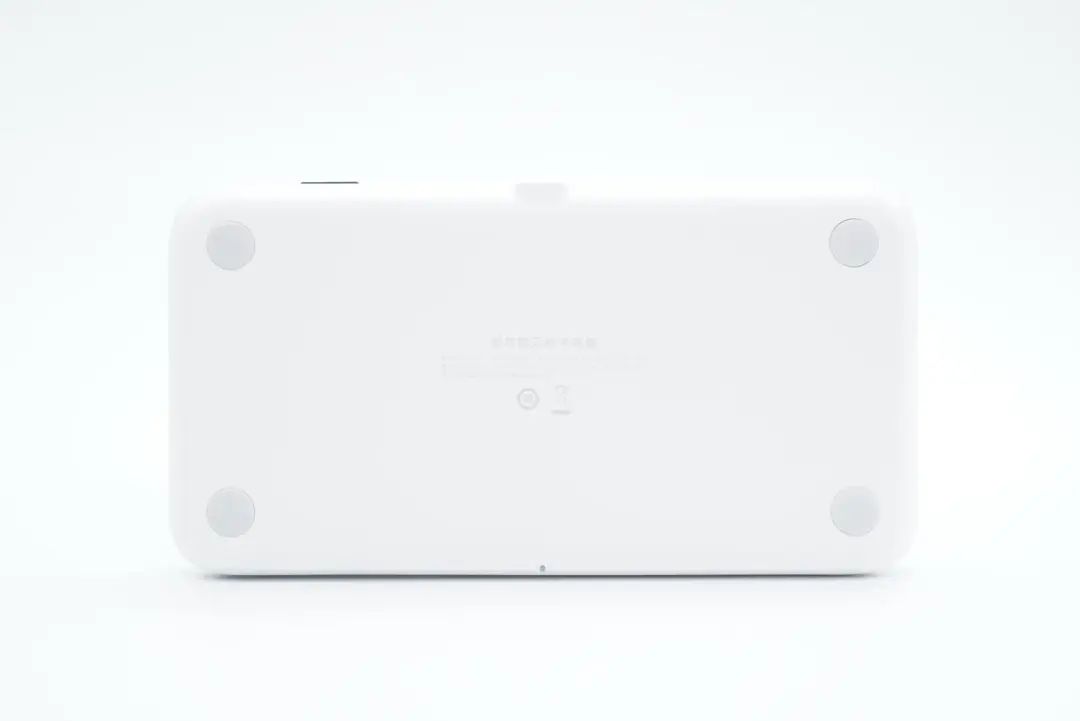

底部四端设有防滑垫，中心区域印有产品铭牌。

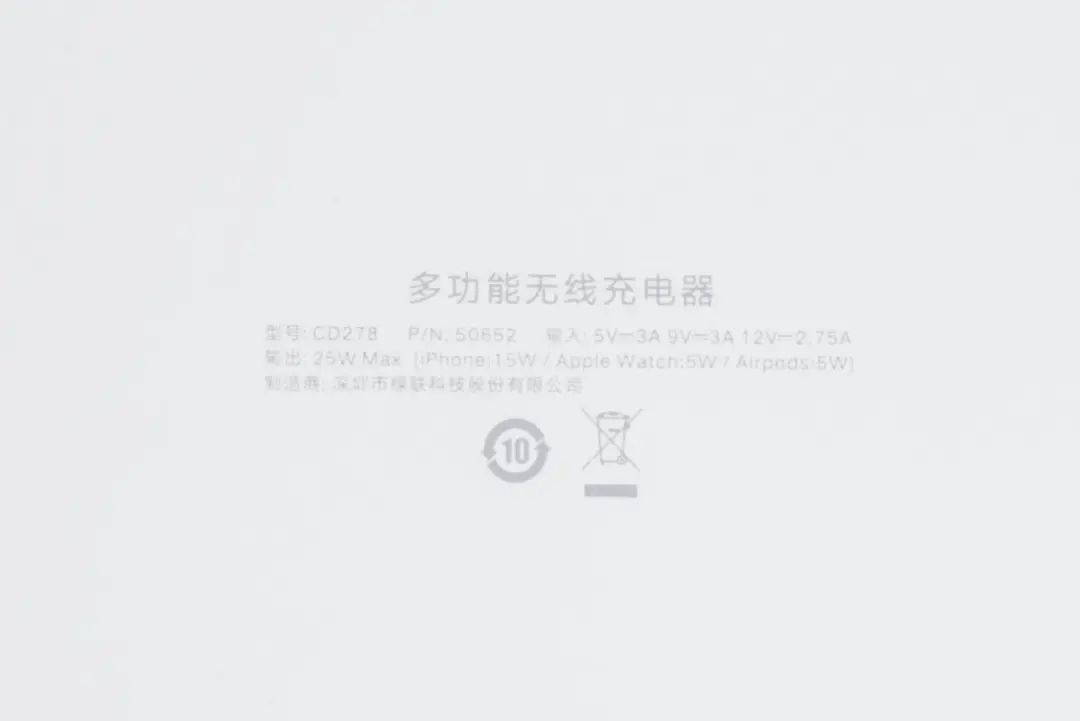

产品参数特写，型号为CD278，支持5V3A、9V3A、12V2.75A输入，以及25W最大总输出（iPhone：15W/Apple Watch：5W/AirPods：5W），制造商为深圳市绿联科技股份有限公司。

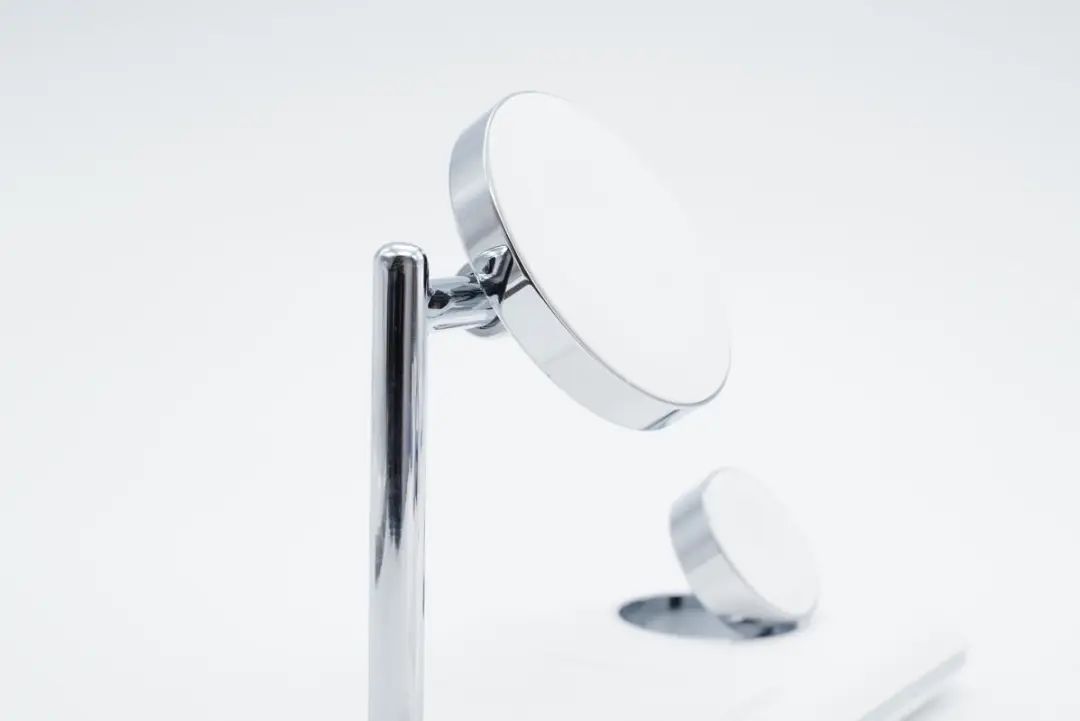

手机无线充模块可旋转设计，方便用户调整角度，找到边充边用的“平衡点”，提升使用体验。

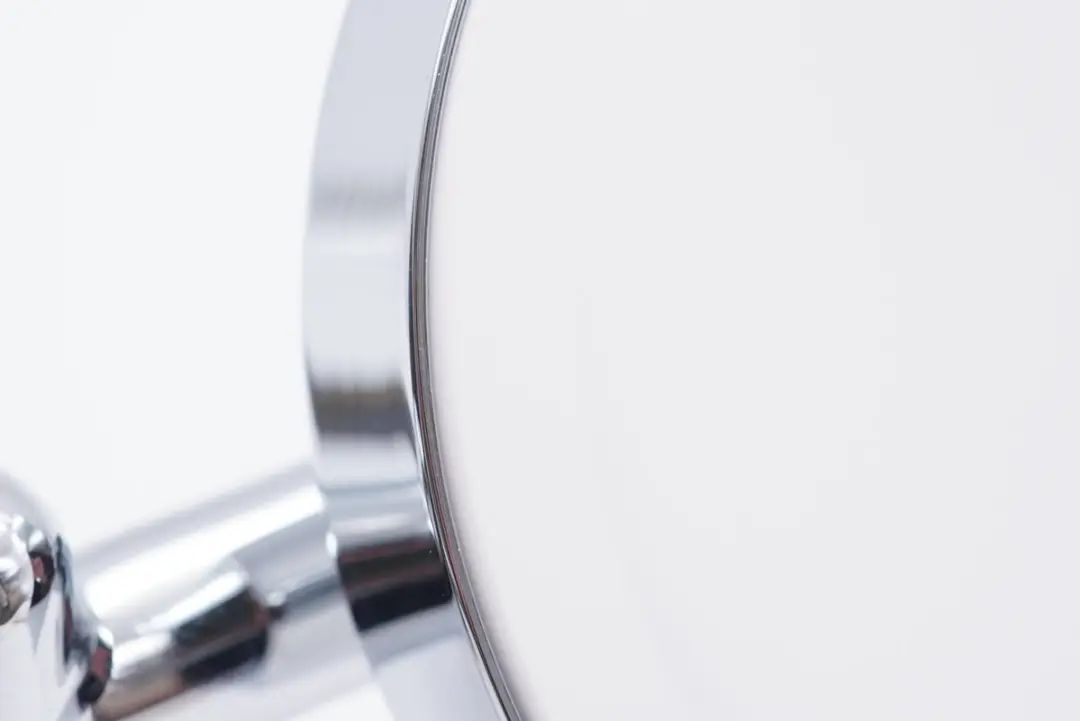

模块正面塑料壳与侧面金属壳贴合十分紧密，做工很好。

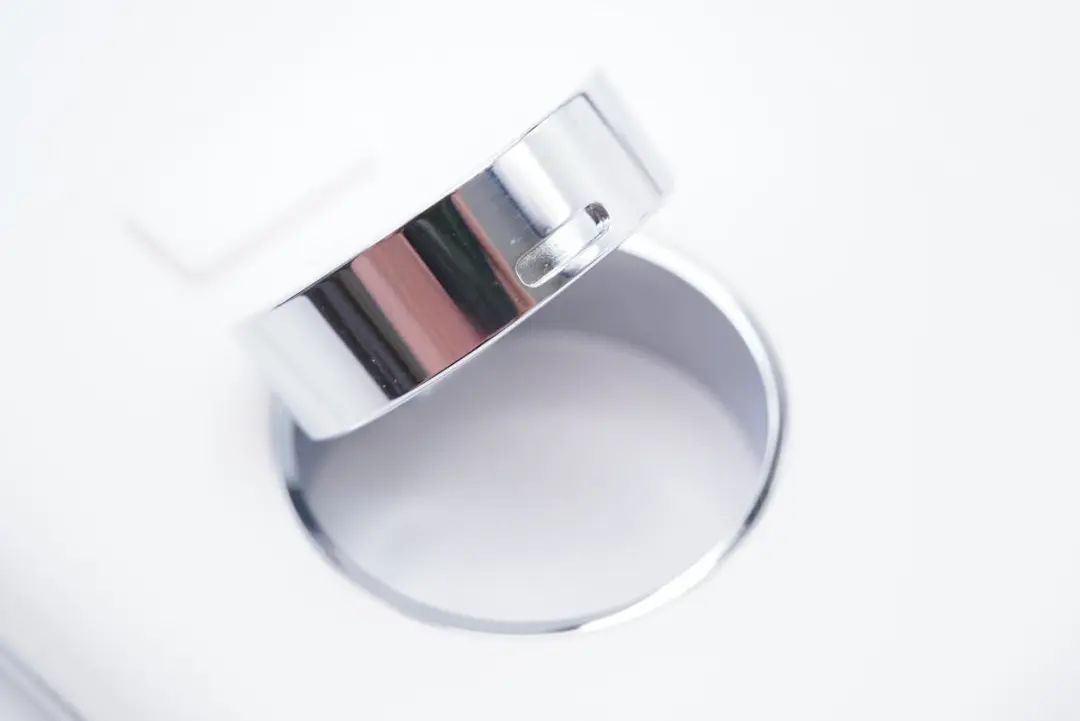

手表无线充模块也是可转动设计，侧面金属壳上有卡扣槽，这也是一个细节设计，按下底座后方的金属键，模块便会自行弹出，无需用户自己去顶或扣出来，十分方便。

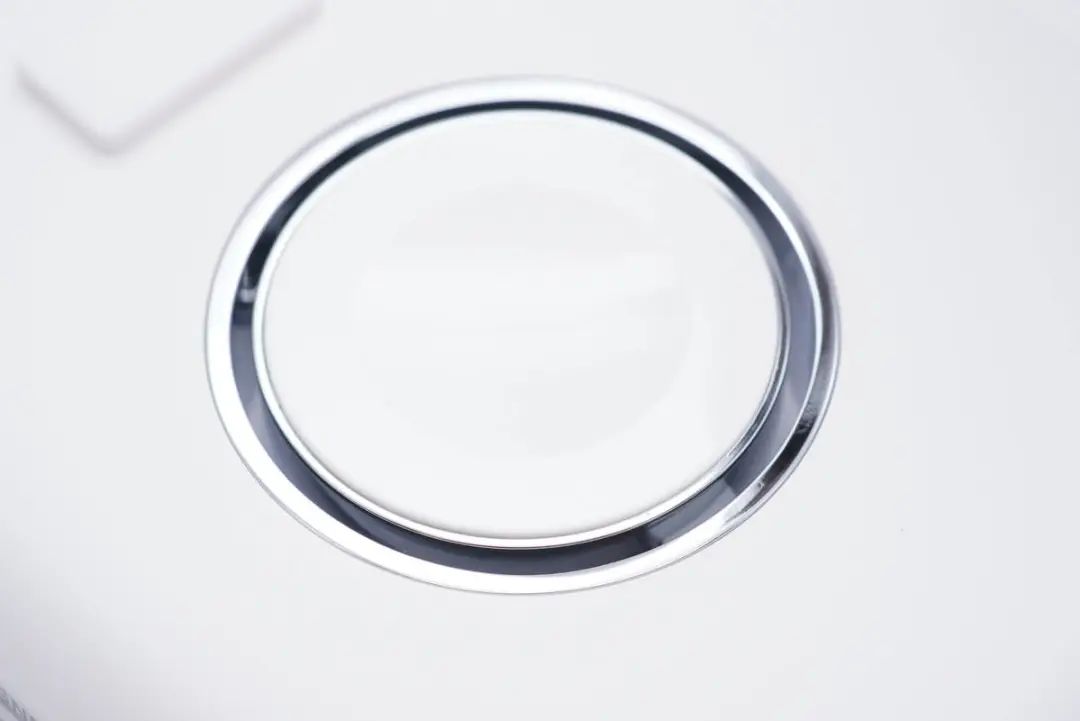

手表无线充模块在不用时便可按压收纳入圆槽内。

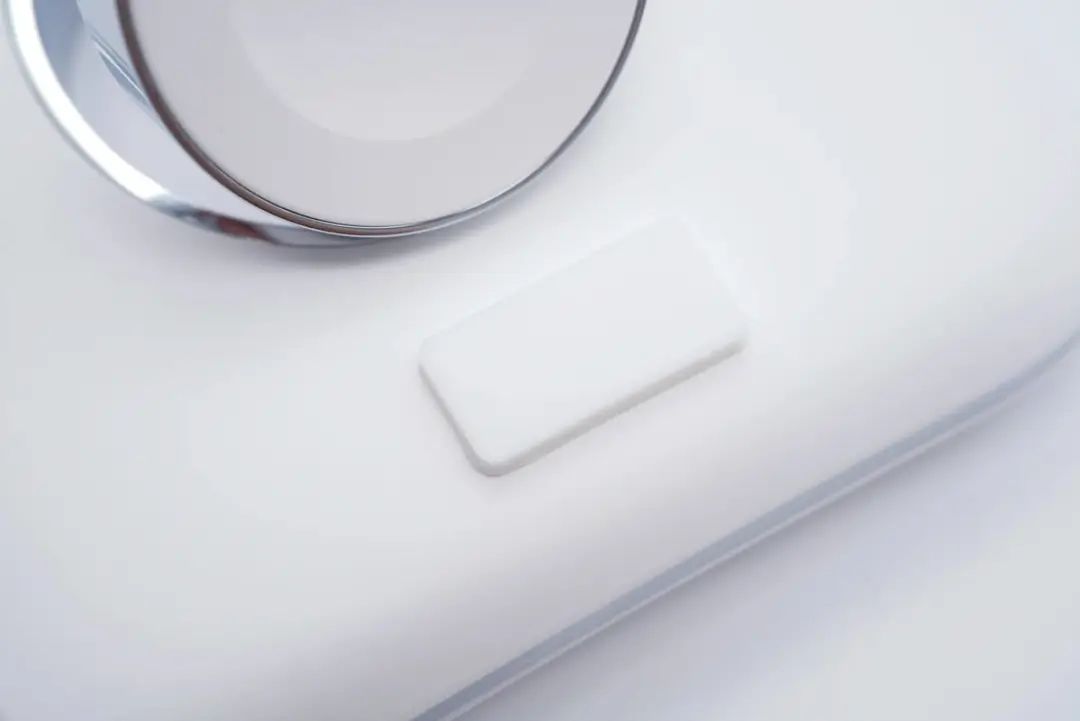

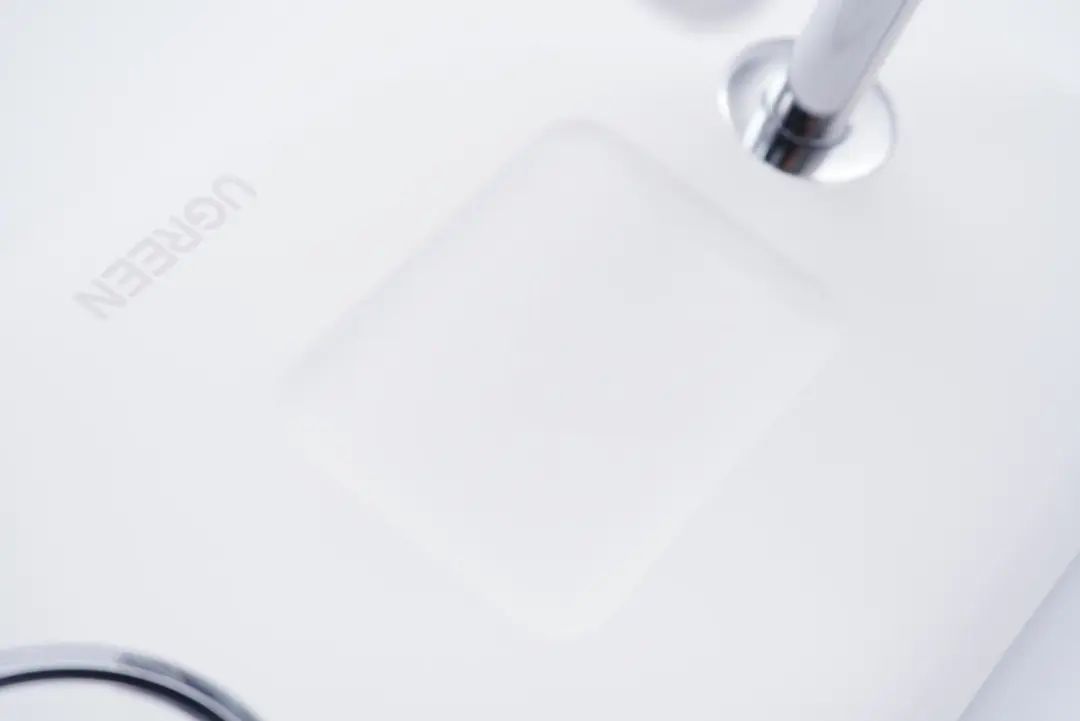

前面提到的白色胶垫就是贴在此处，虽说模块是磁吸的，但加上这个胶垫可以进一步提升稳定性。





在两个模块之间是耳机无线充区域，凹槽设计方便耳机充电盒放置对齐以及避免滑落。

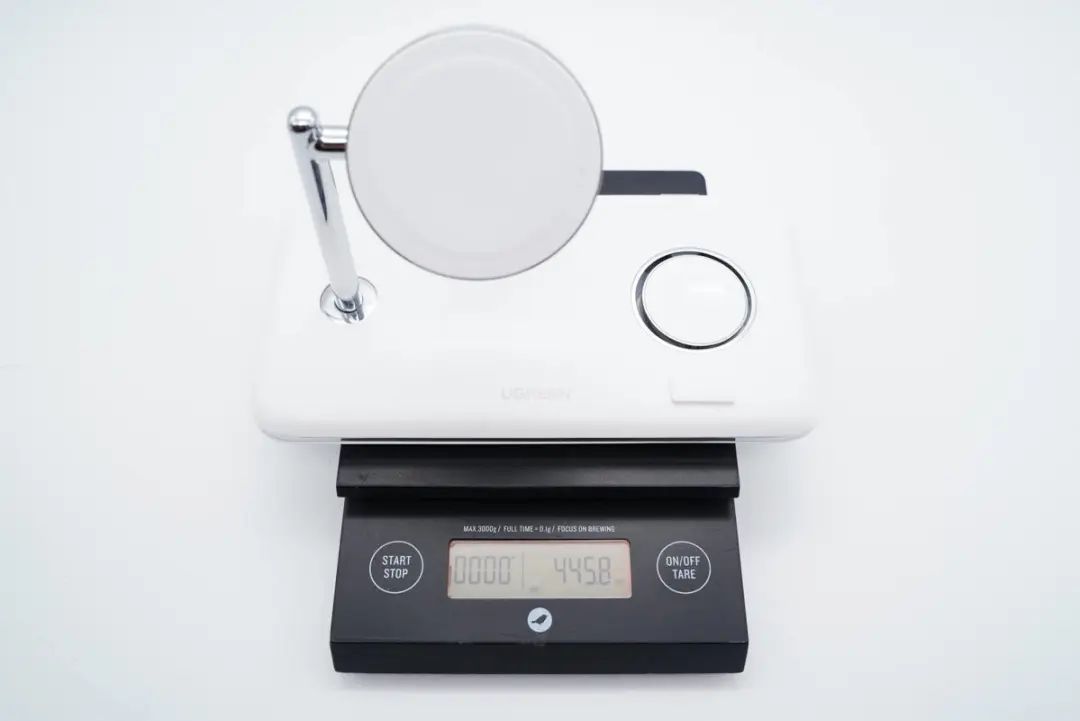

测得产品净重约为446g。

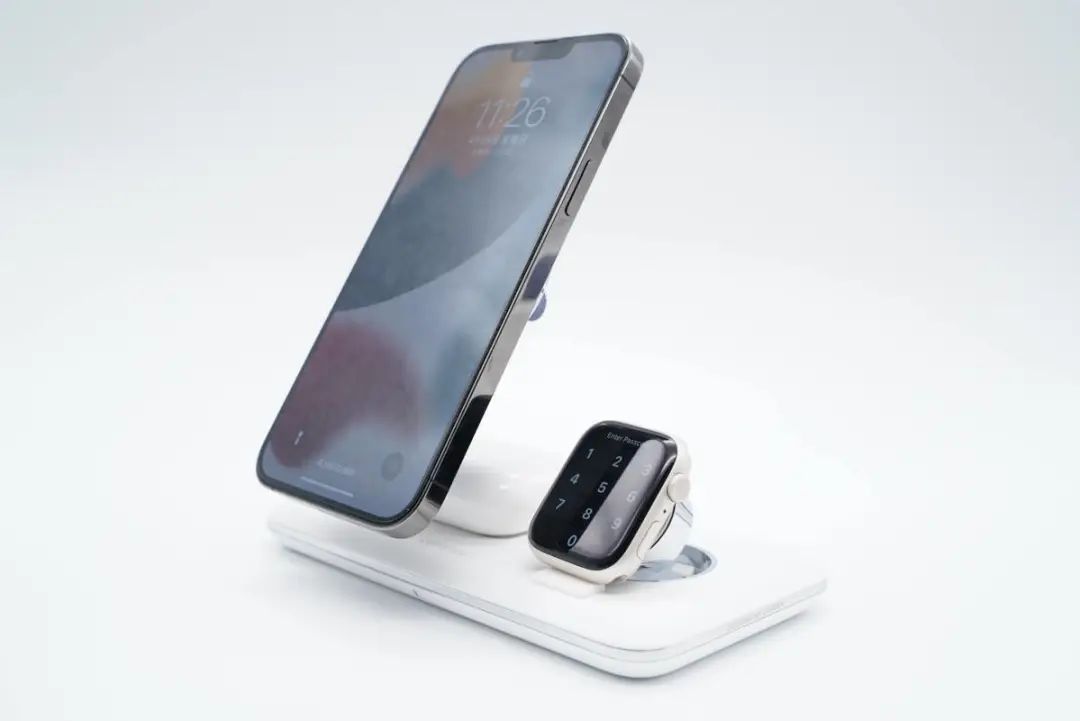

苹果全家桶使用场景一览，下面进行简单的功率测试。

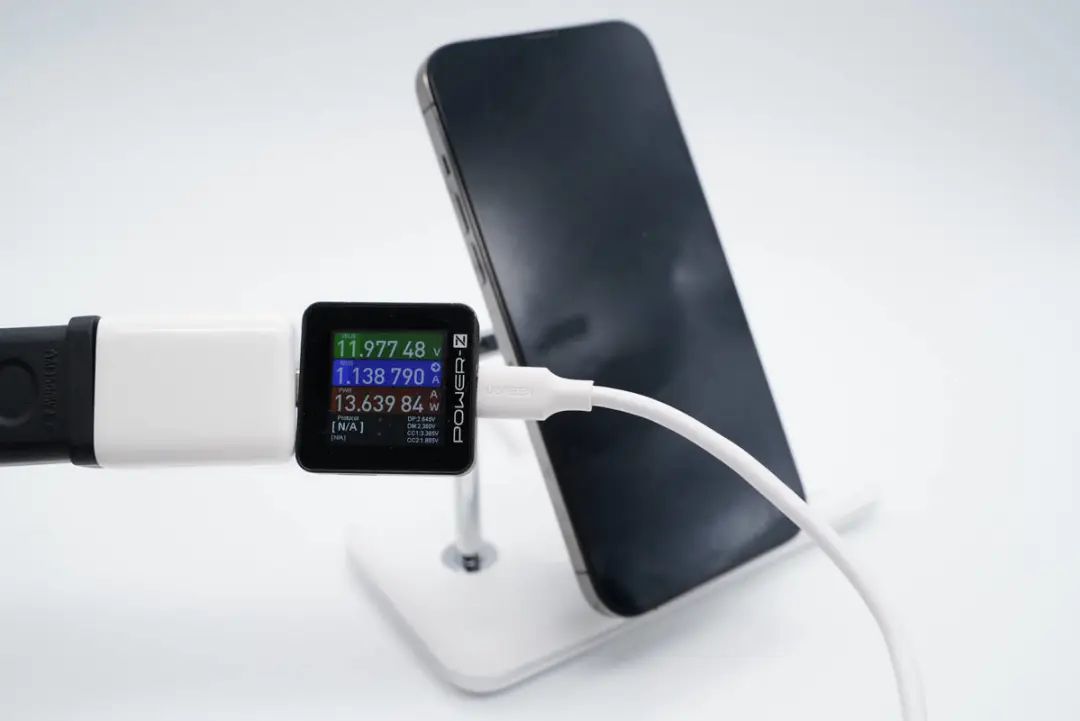

单放苹果iPhone 13 Pro Max进行无线充电，使用ChargerLAB POWER-Z KM002C测得输入功率为11.98V 1.14A 13.64W。

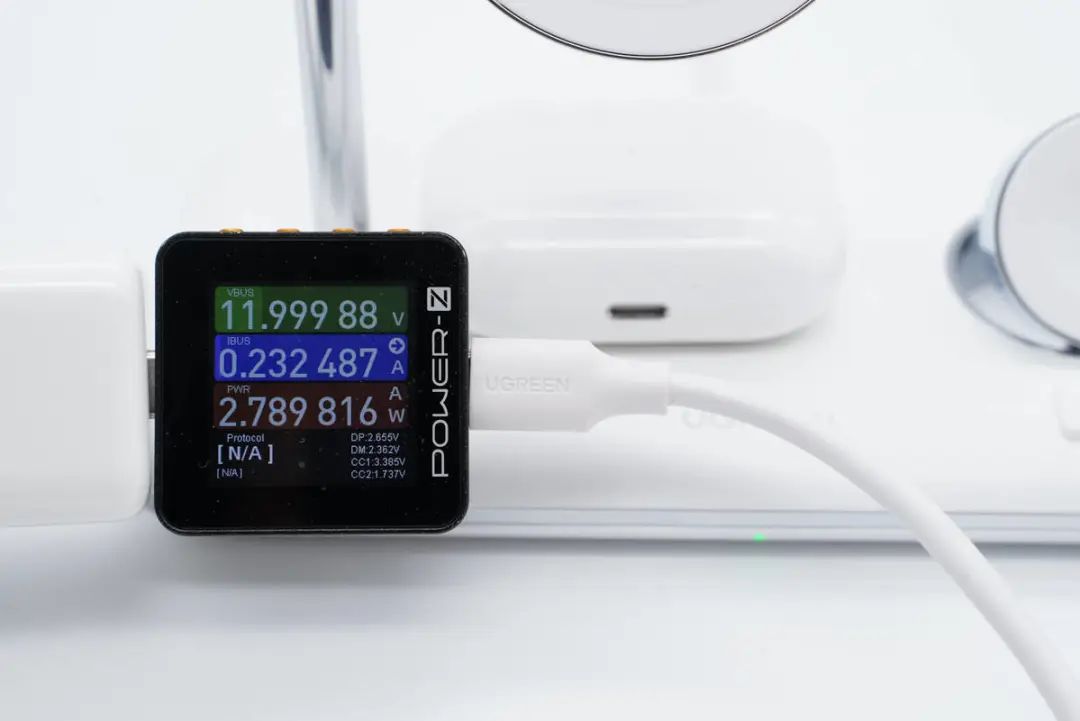

单放苹果耳机进行无线充电，测得输入功率为12V 0.23A 2.79W。

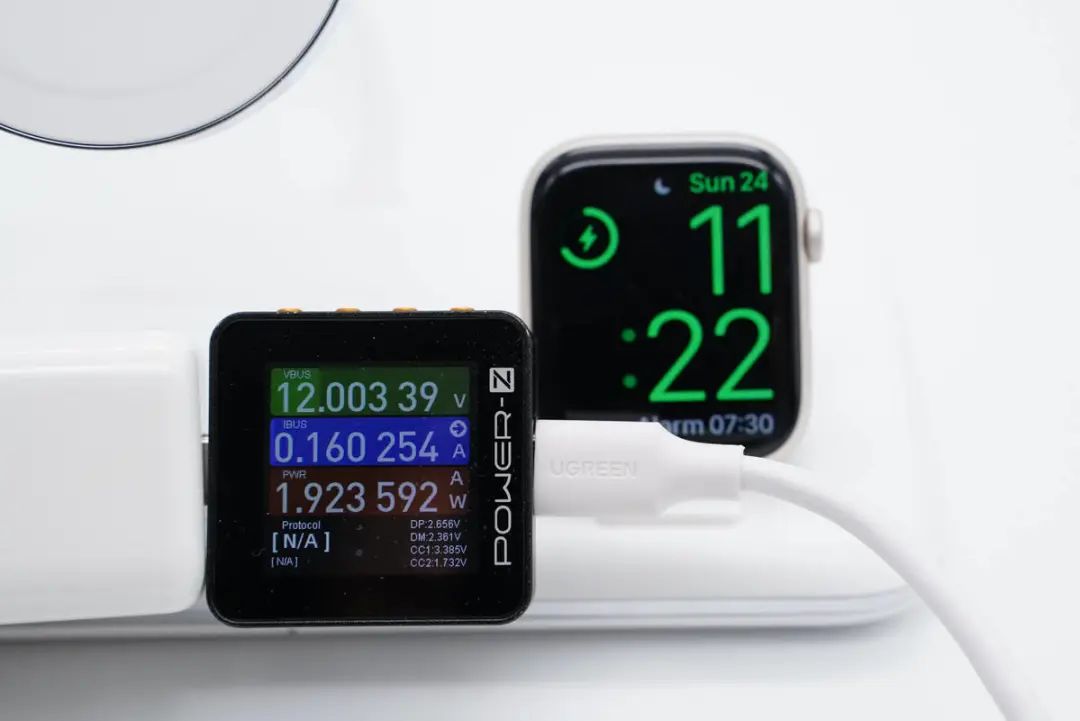

单放苹果手表进行无线充电，测得输入功率为12V 0.16A 1.92W。

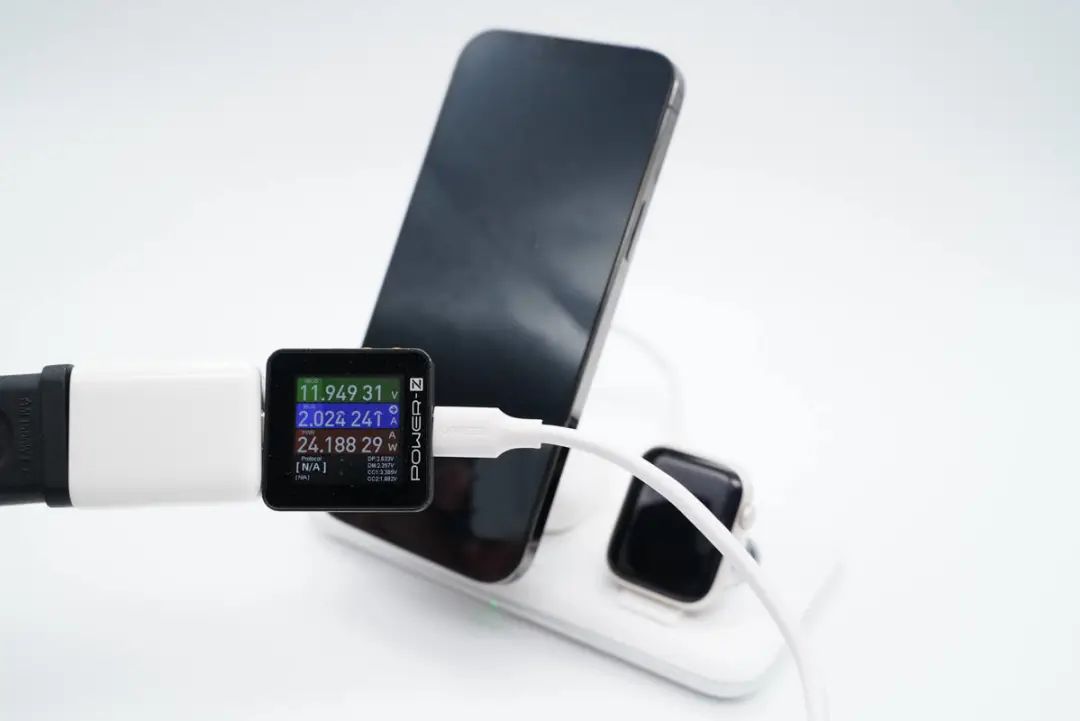

给苹果全家桶同时进行无线充电，测得输入功率为11.95W 2.02A 24.19W。

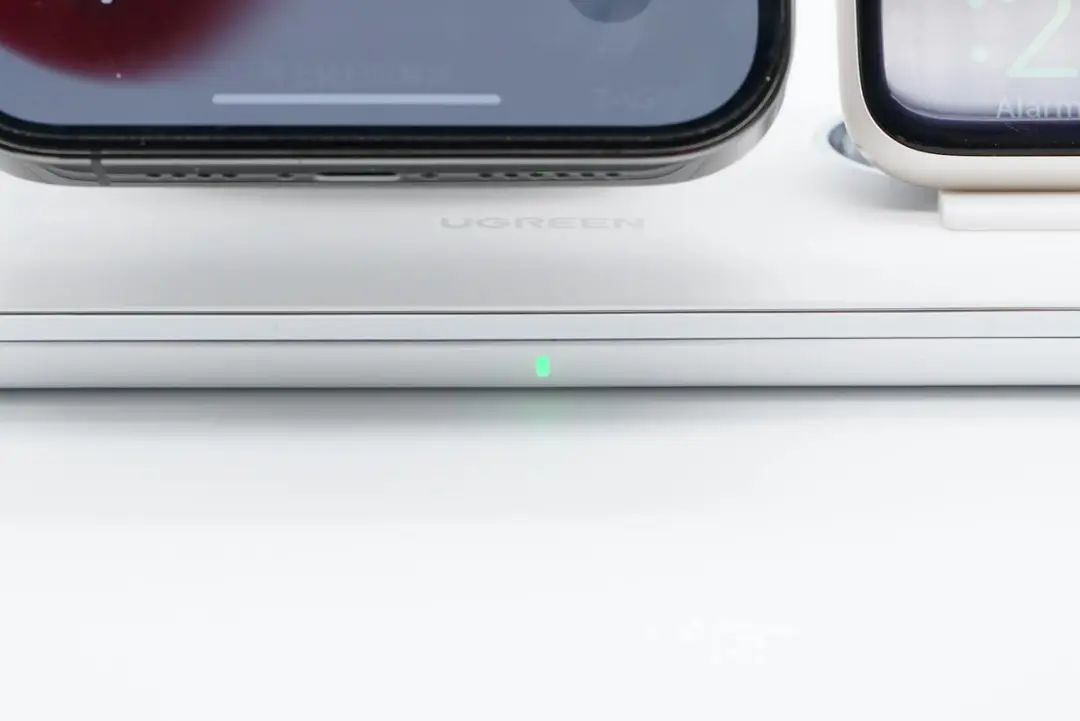

进行无线充电时，指示灯亮绿光。



绿联三合一多功能无线充电器拆解



在对绿联三合一多功能无线充电器有了基本了解后，下面便对其进行拆解，一起来看看产品内部是怎样的。

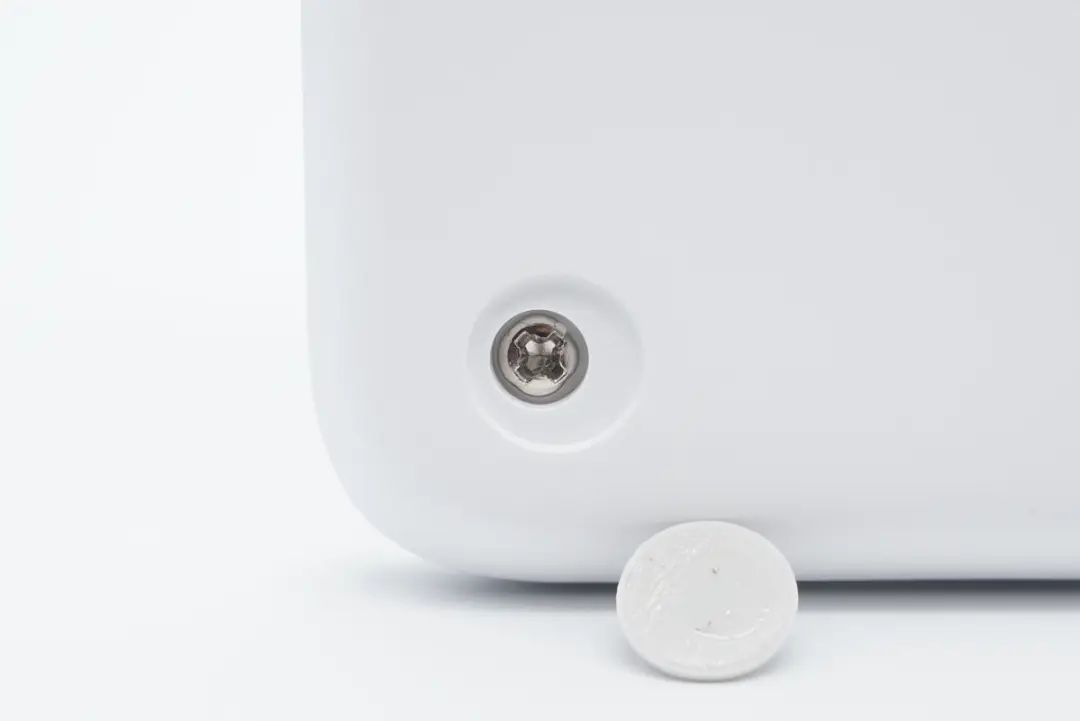

取下底部四个橡胶垫脚，内部是固定螺丝，开始拆解这款绿联无线充电器。

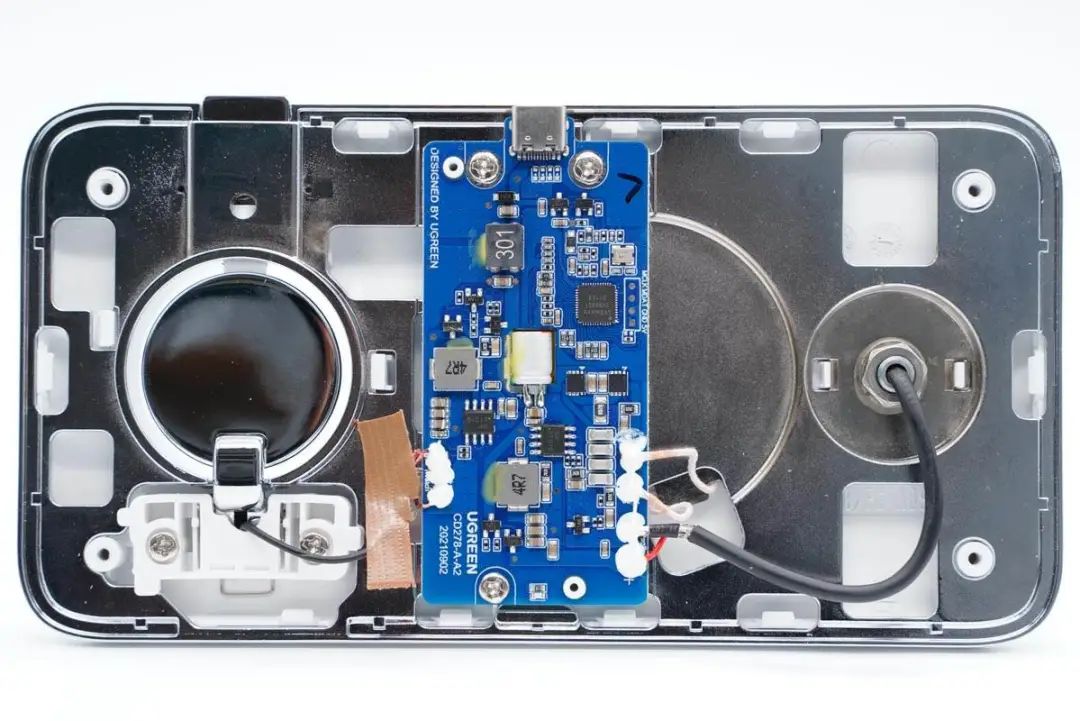

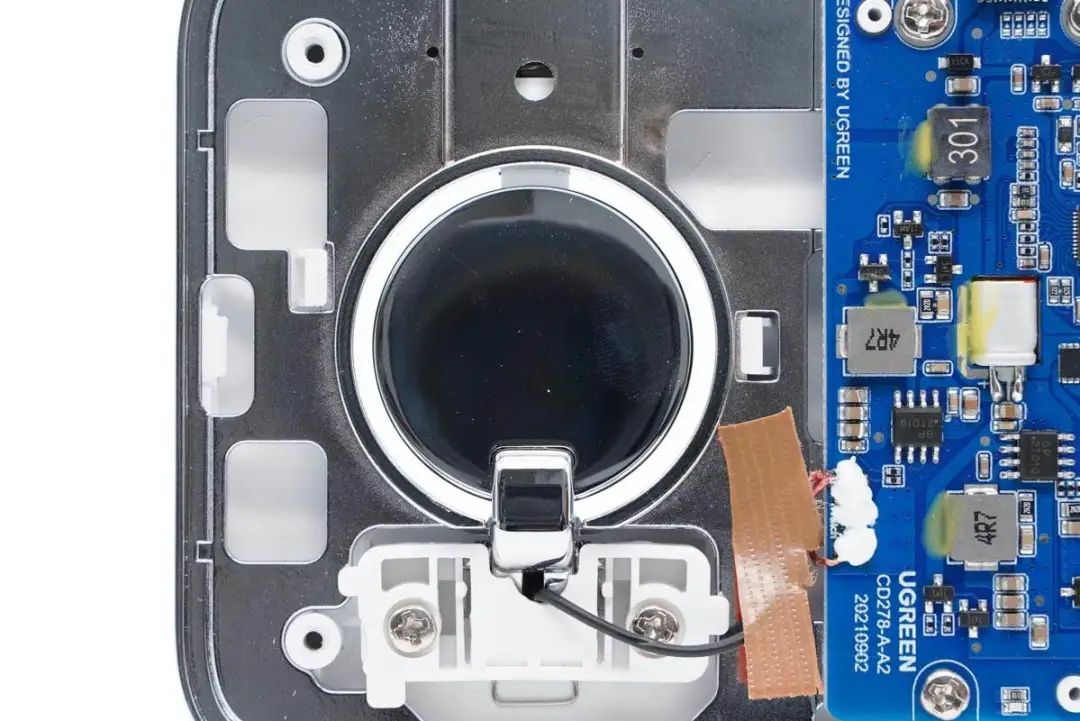

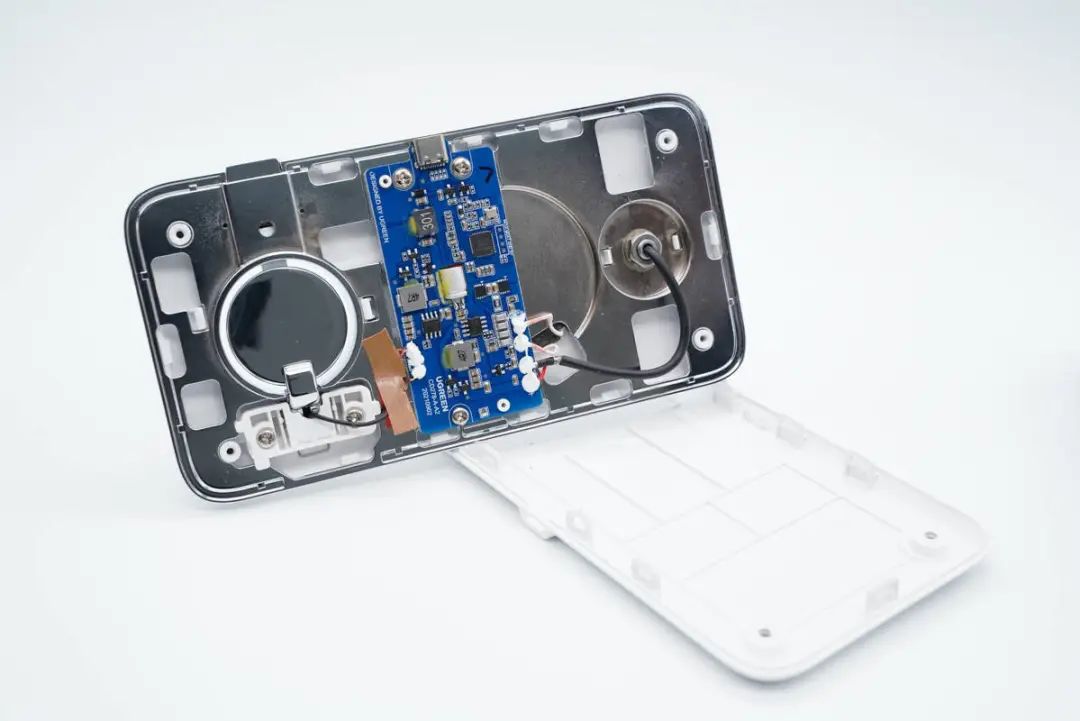

拆下后盖，内部是一块PCB板，用于底座内无线充电，并连接手表与手机无线充电模块。





无线充底座内部特写，PCB背面是一个无线充电线圈，固定在金属支架上。





手表磁吸无线充电底座特写。

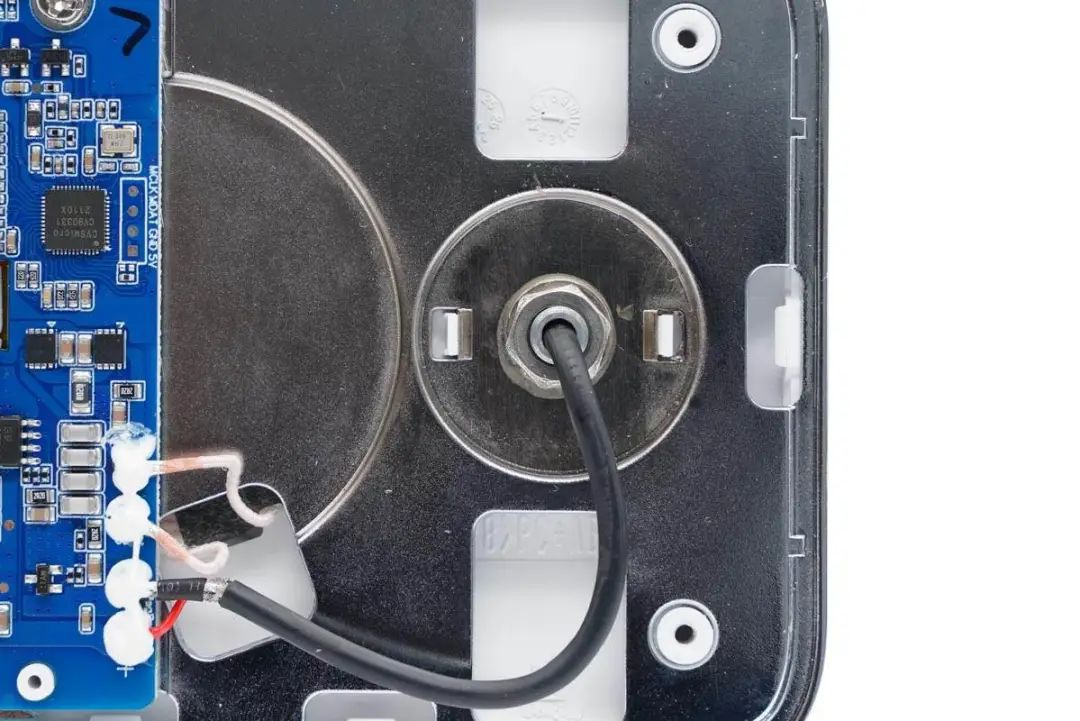

另一侧手机无线充支撑柱特写，固定在金属支架上，左侧连接到PCB的焊点打胶加固。





PCB使用螺丝固定在外壳内部。

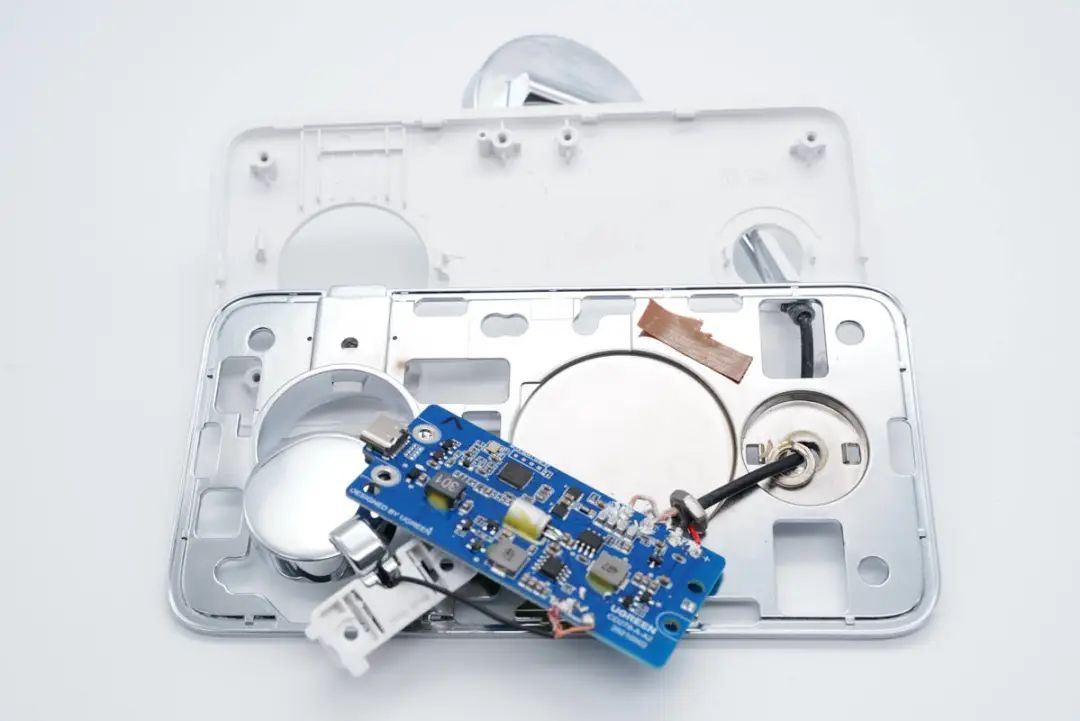

拧开PCB固定螺丝，取下PCB板，并拆开分层设计的底座。

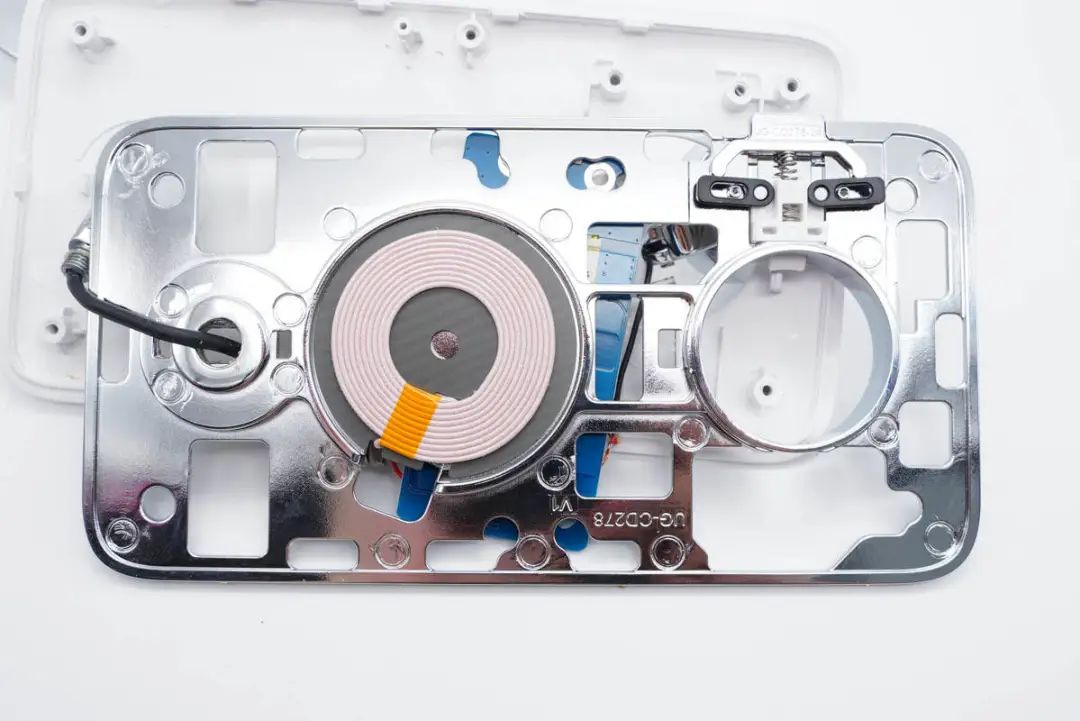

底座内部为耳机充电的无线充电线圈特写。

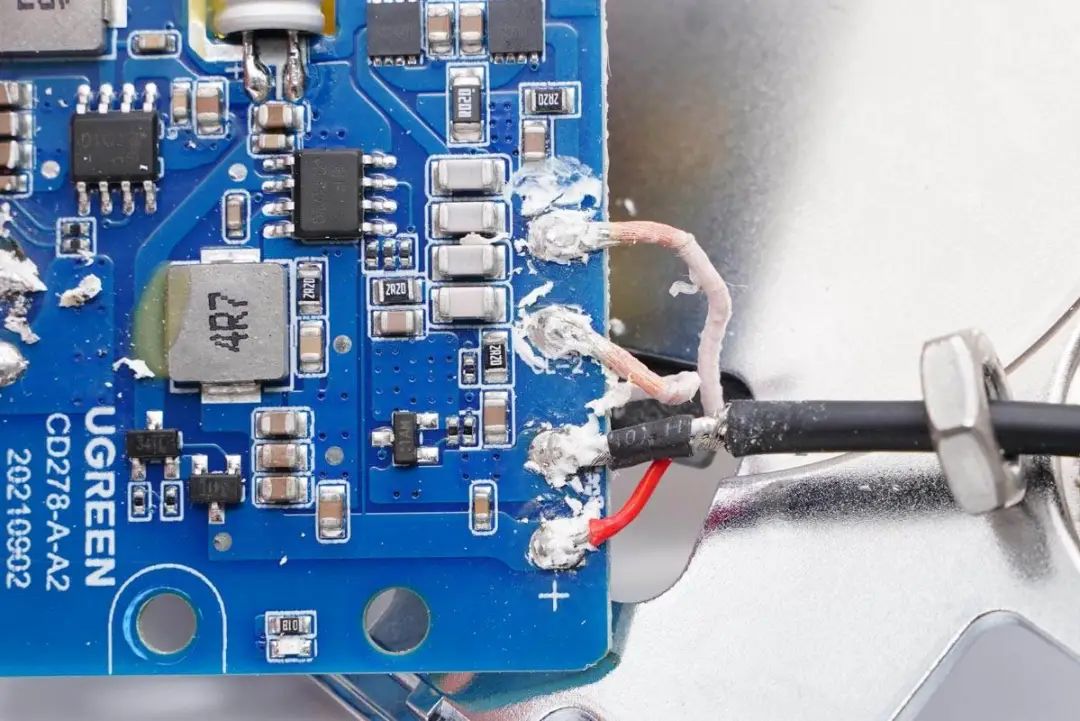

连接底座无线充电线圈和手机磁吸模块的焊点。

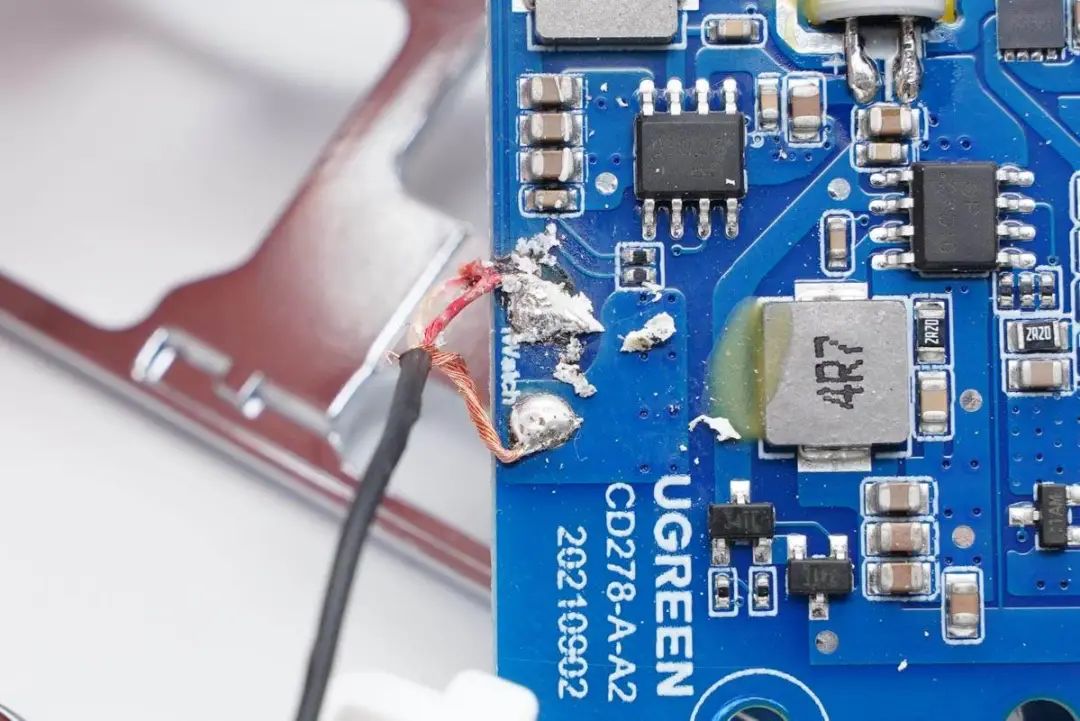

连接手表无线充电模块的焊点，焊点均涂胶加固。

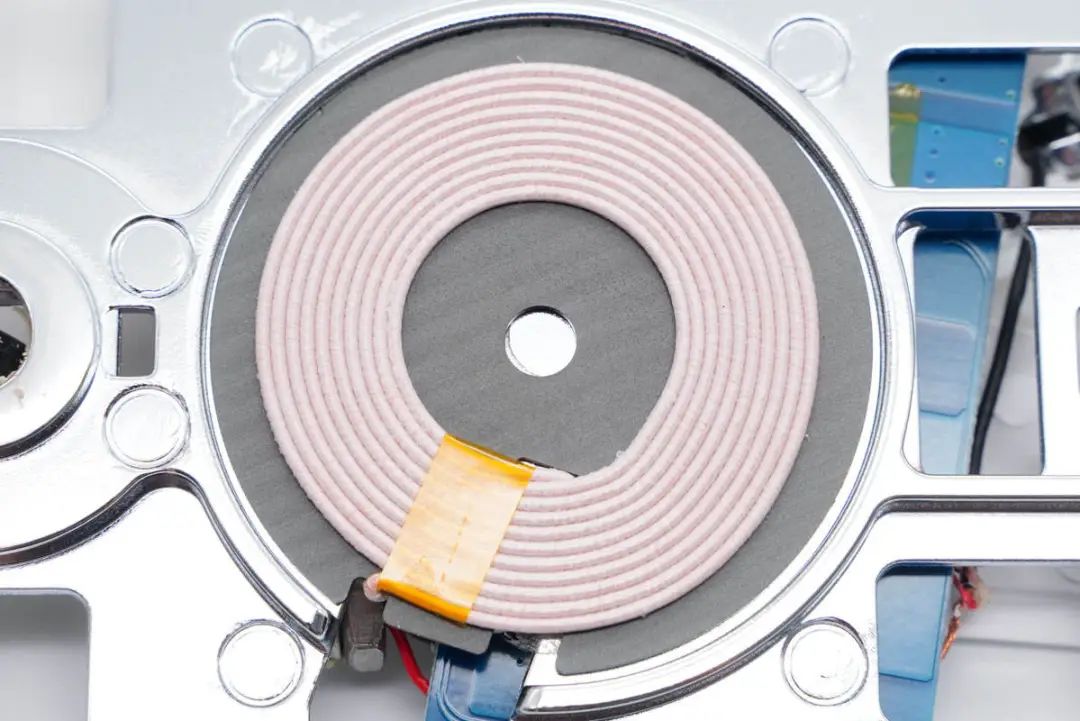

底座无线充电线圈特写，缠绕高温胶带固定。

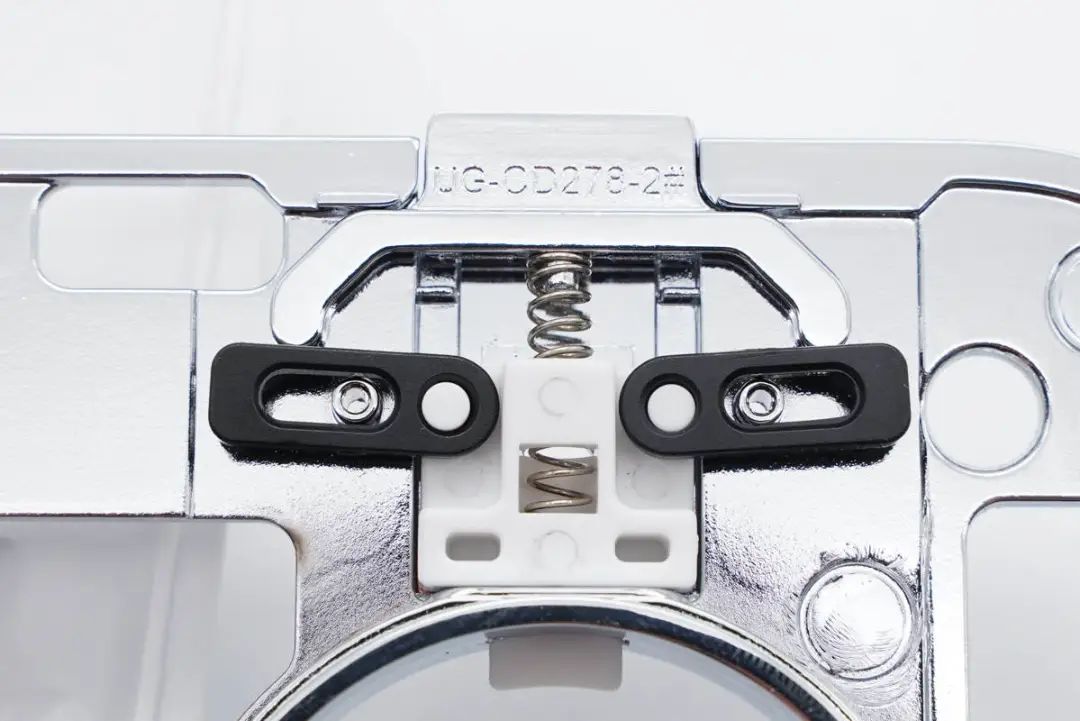

手表无线充底座释放机构特写，按下按钮即弹起。

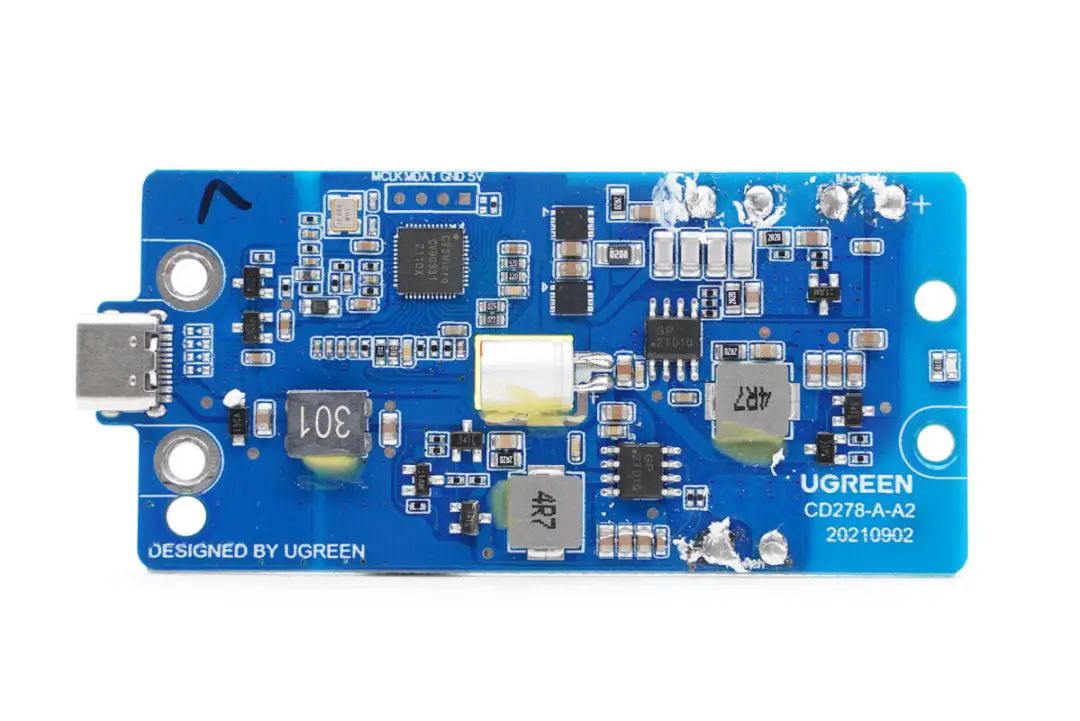

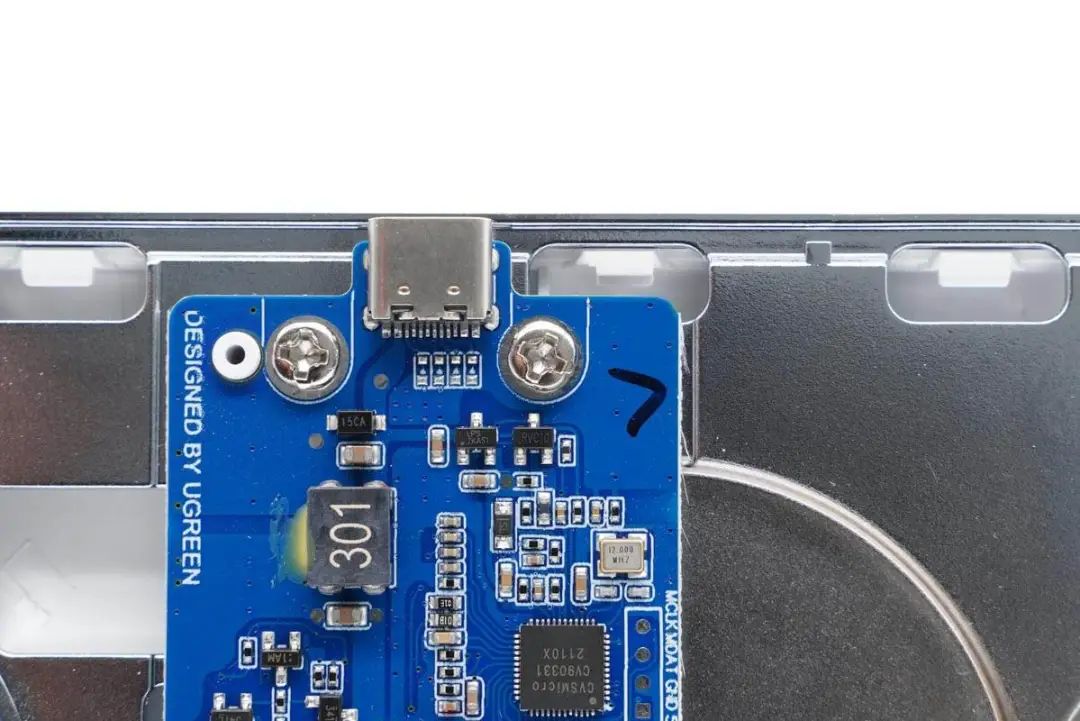

充电器内置PCB板特写，上面焊接了一路无线充电主控和对应的H桥MOS管，一颗固态电容以及两路独立的降压电路，用于无线充电模块供电。

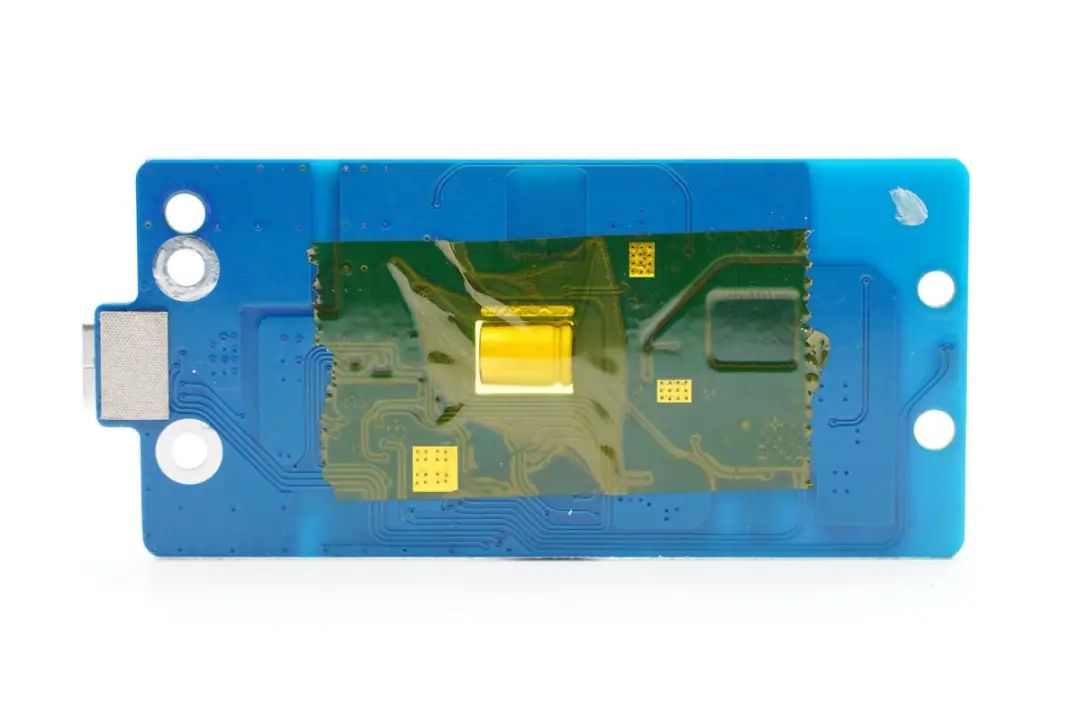

PCB背面对应芯片背面的位置露铜加强散热，并贴有胶带绝缘。

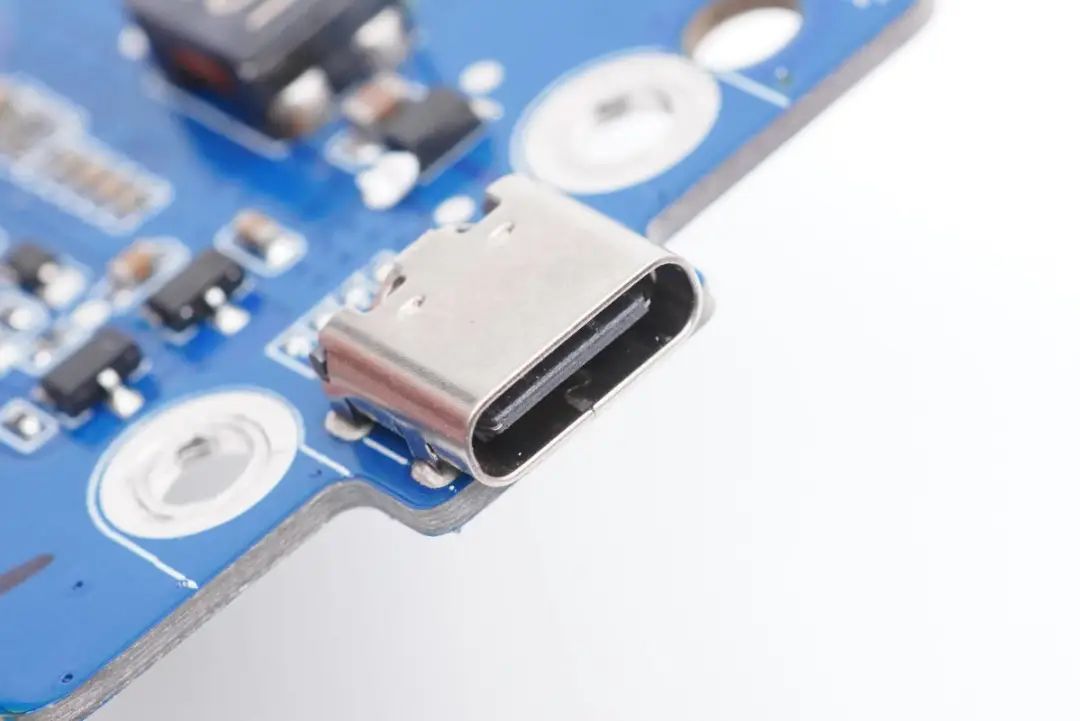

输入USB-C母座过孔焊接，黑色胶芯，内部夹钢片更加耐用。

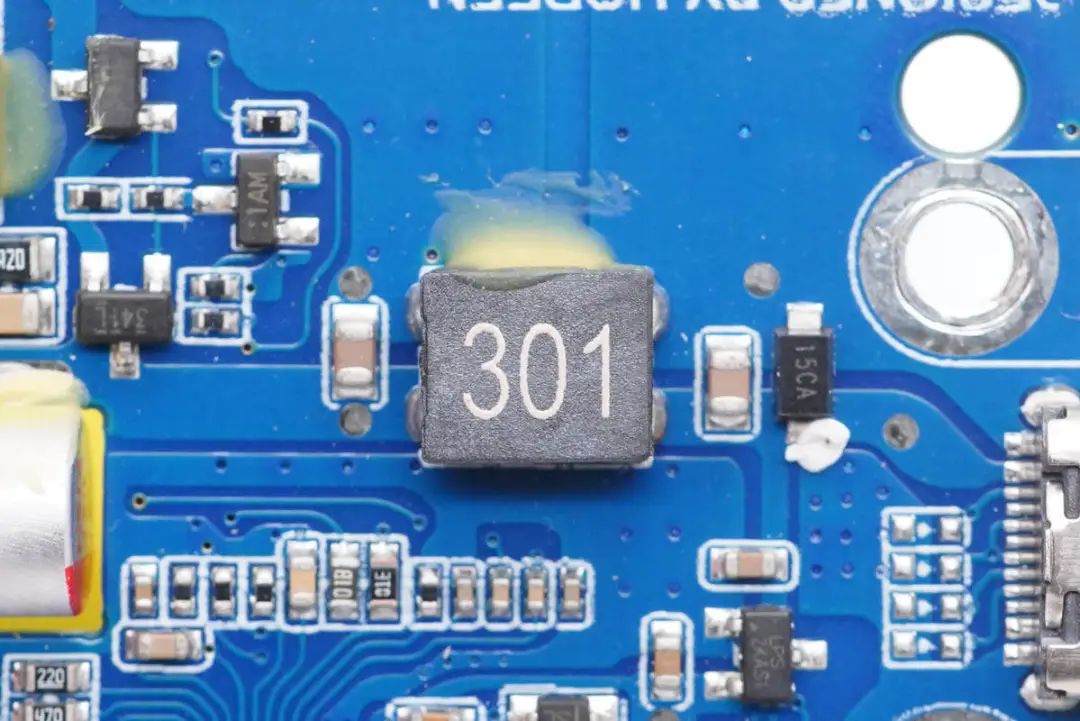

输入端滤波电感，丝印301，涂有胶水固定。

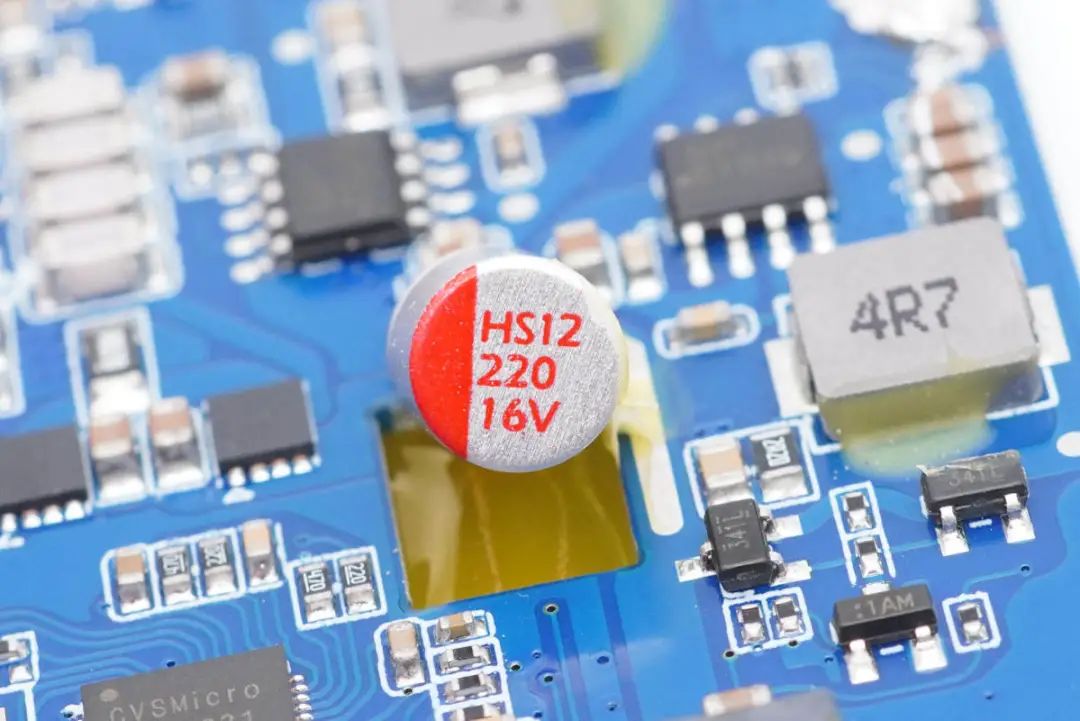

输入电源首先送至固态电容滤波，规格为220μF 16V。





首先介绍底座的无线充电用料，无线充电主控除负责底座无线充电驱动信号输出外，还进行PD快充电压申请功能。

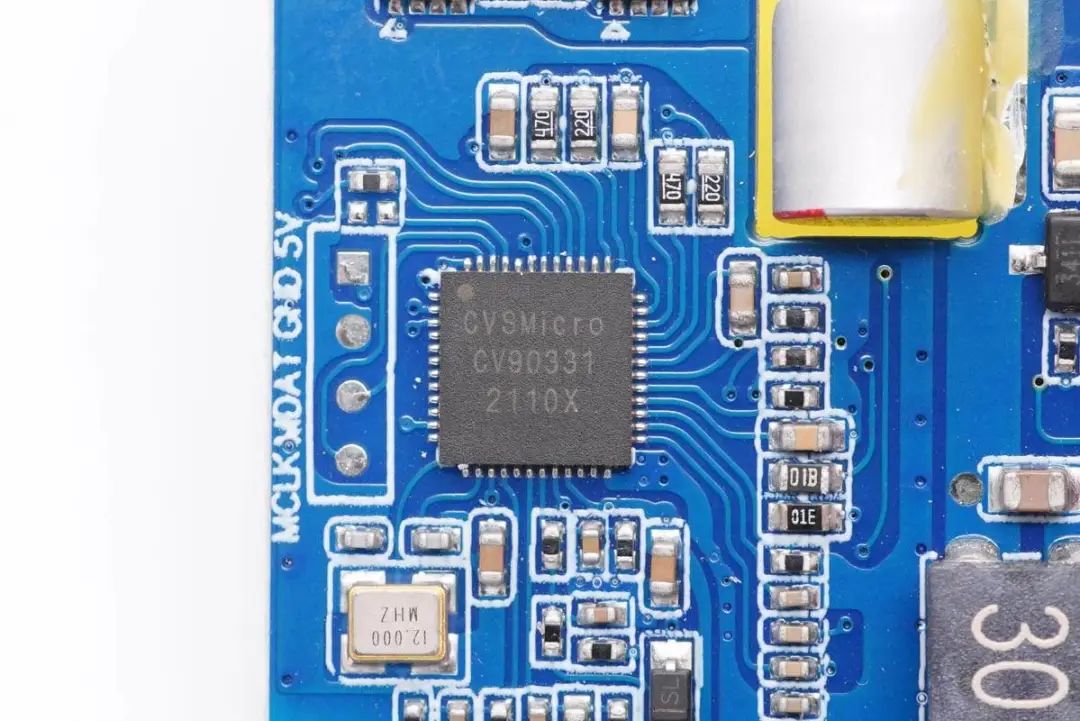

无线充电主控来自劲芯微，型号为CV90331，是一颗高集成无线充电SOC发射芯片。支持快充取电功能，支持PD2.0，PD3.0和QC2.0，QC3.0以及私有快充取电，支持三线圈无线充电应用。CV90331支持WPC Qi 1.2.4标准，支持5-15W无线充电发射。



CV90331内置功率全桥驱动，内置电流采样放大，数字解码模块和异物检测，内置多通道ADC，提供可靠的过压、过热和输出过流保护，外围器件精简。

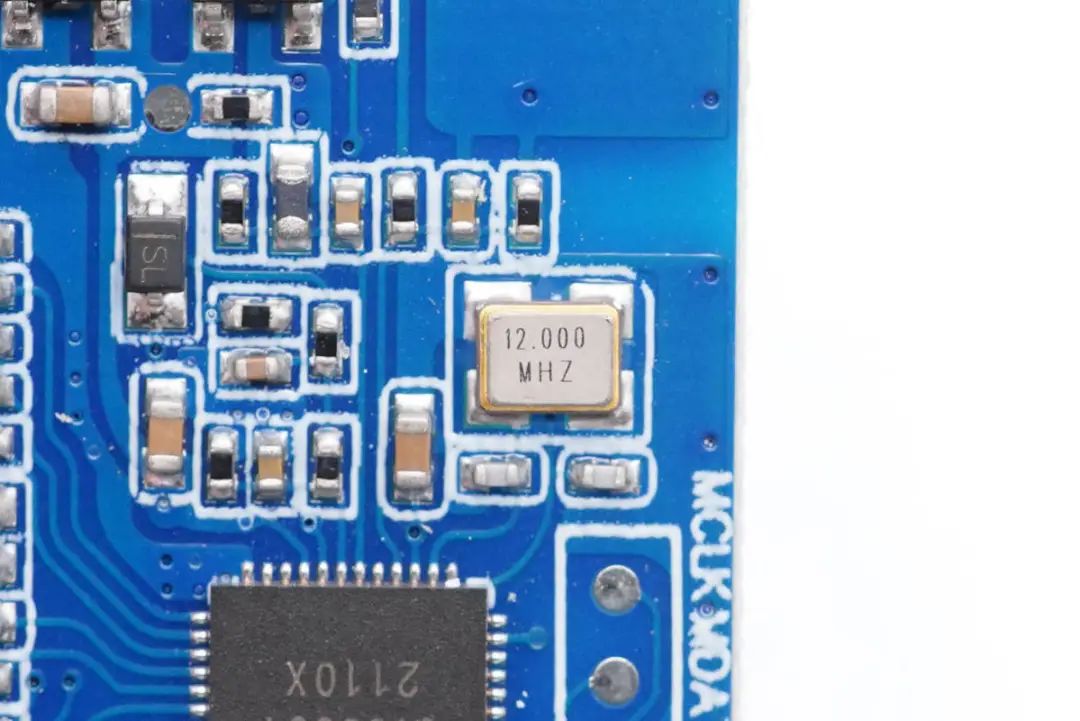

CV90331无线充电主控外置一颗12.000MHz无源晶振，用于提供时钟。





无线充电开关管采用砹德曼半导体AD30K11D3双NMOS管组成全桥。双NMOS管内部为半桥连接，使用两颗即可组成全桥，适用于空间要求高的应用设计，尤其适合无线充电和多口快充充电器使用，节省宝贵的PCB面积，从而缩小产品体积。

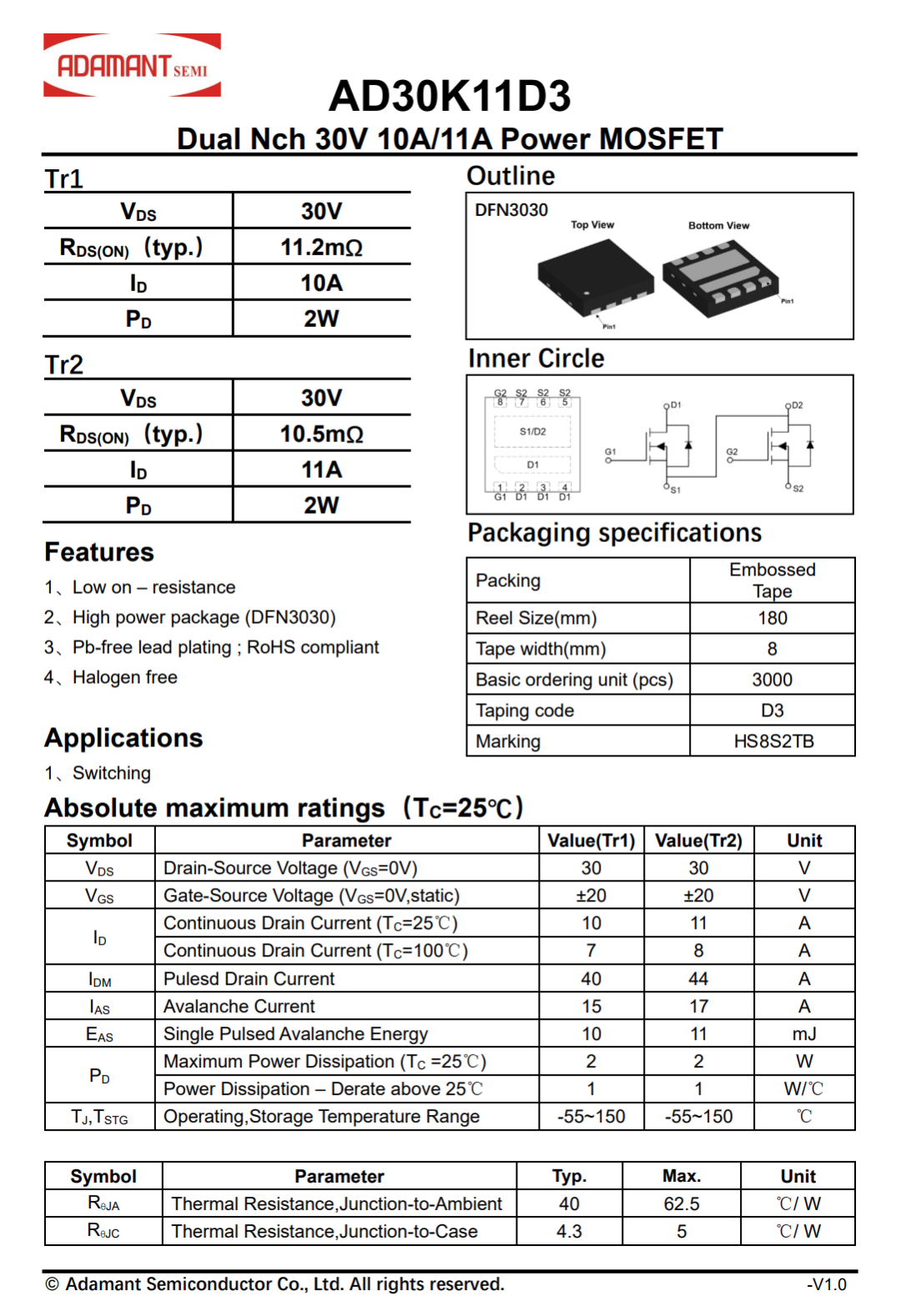

砹德曼AD30K11D3内置两颗耐压30V的NMOS，导阻分别为11.2mΩ和10.5mΩ，采用DFN3030封装，具有低导通电阻和高功率密度。



除了这颗双NMOS外，砹德曼还推出了另一款双NMOS AD30K15D3，同样为半桥连接，使用DFN3030封装。内部MOS管导阻分别为11.5mΩ和9mΩ，更加适合多口快充降压使用。

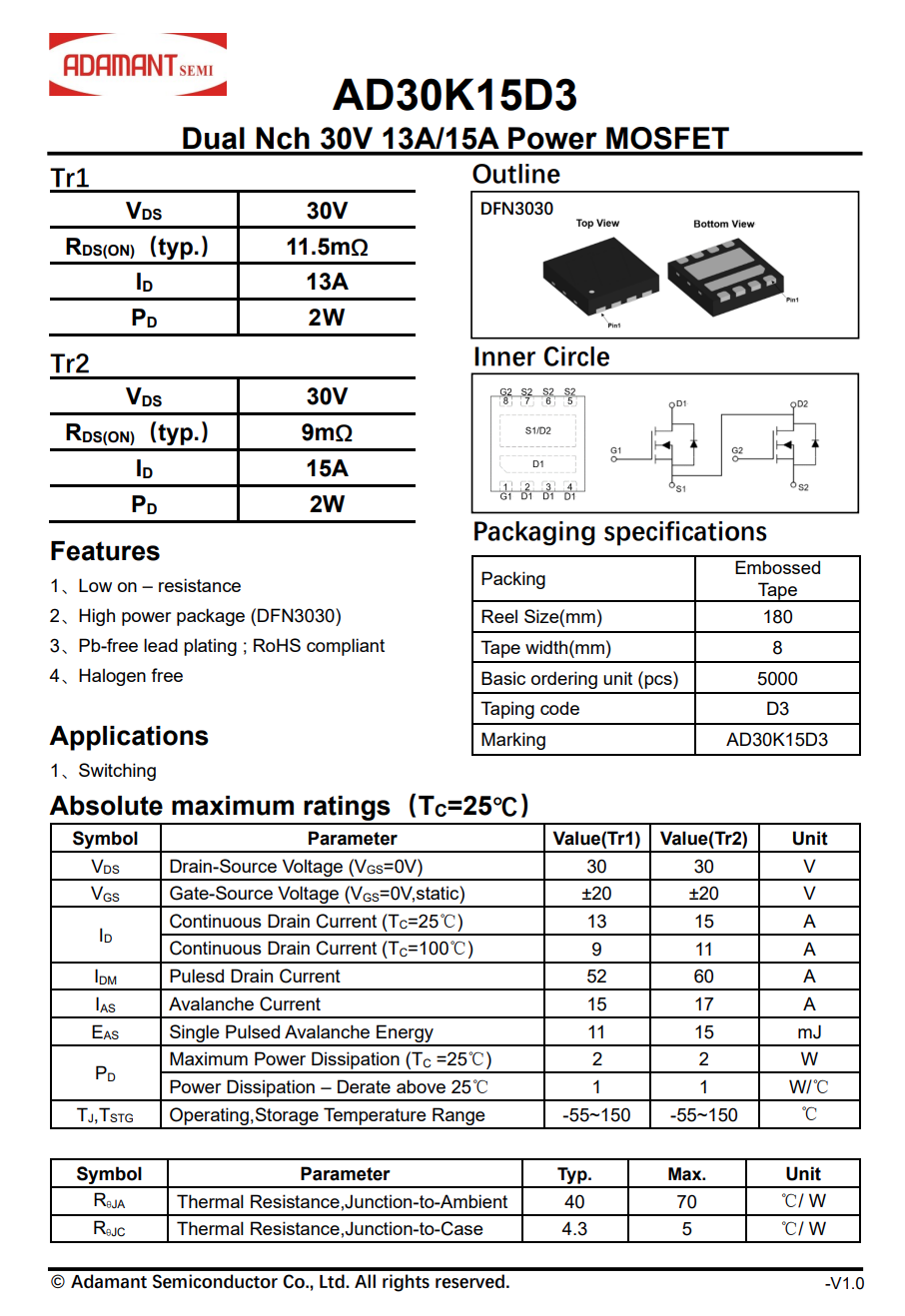

砹德曼 AD30K15D3 资料信息。





用于手机MagSafe无线充电的降压芯片，上海岭芯微 LC2334，是一颗支持4A输出电流的同步降压转换器。

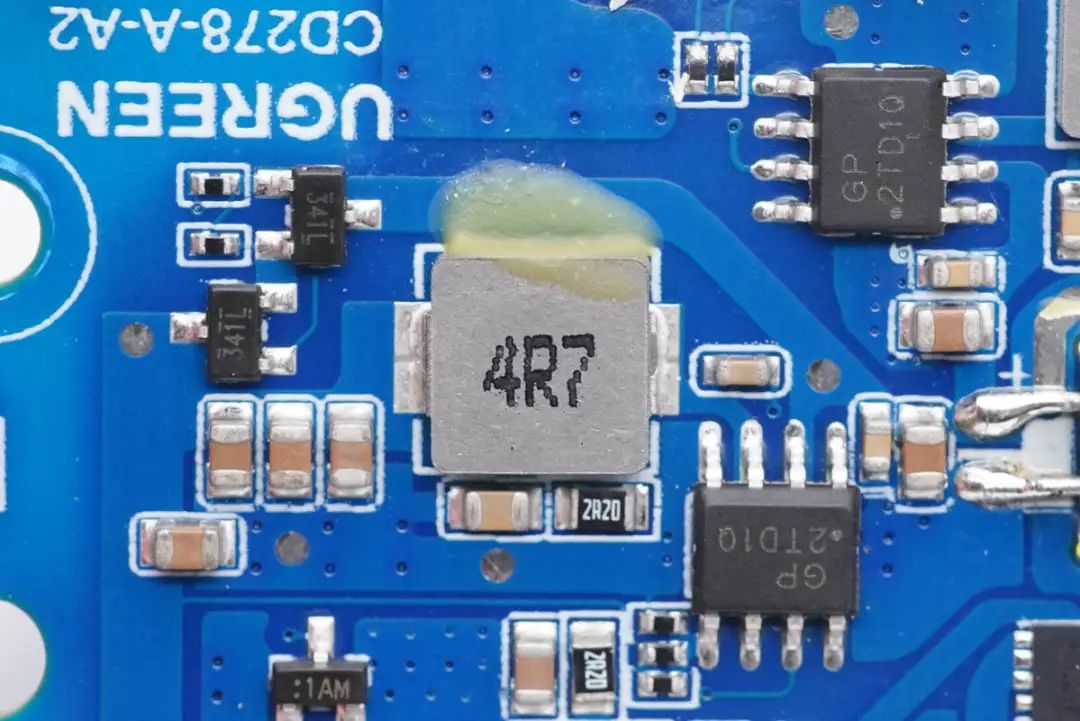

合金降压电感，4.7μH，底部涂胶水加固。

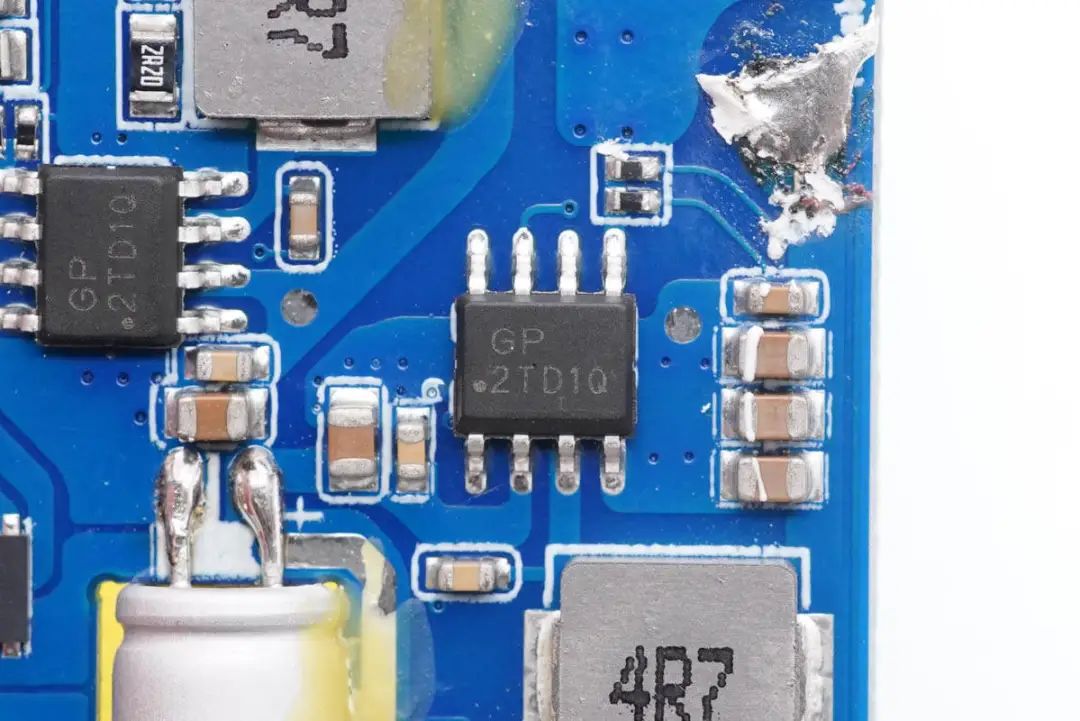

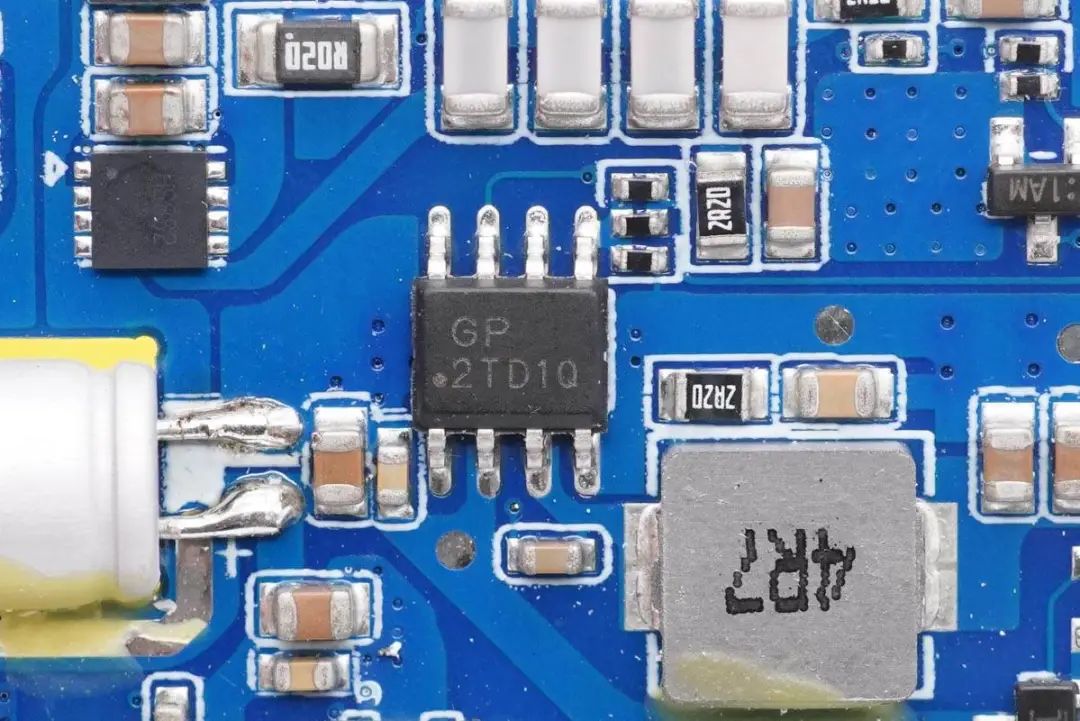

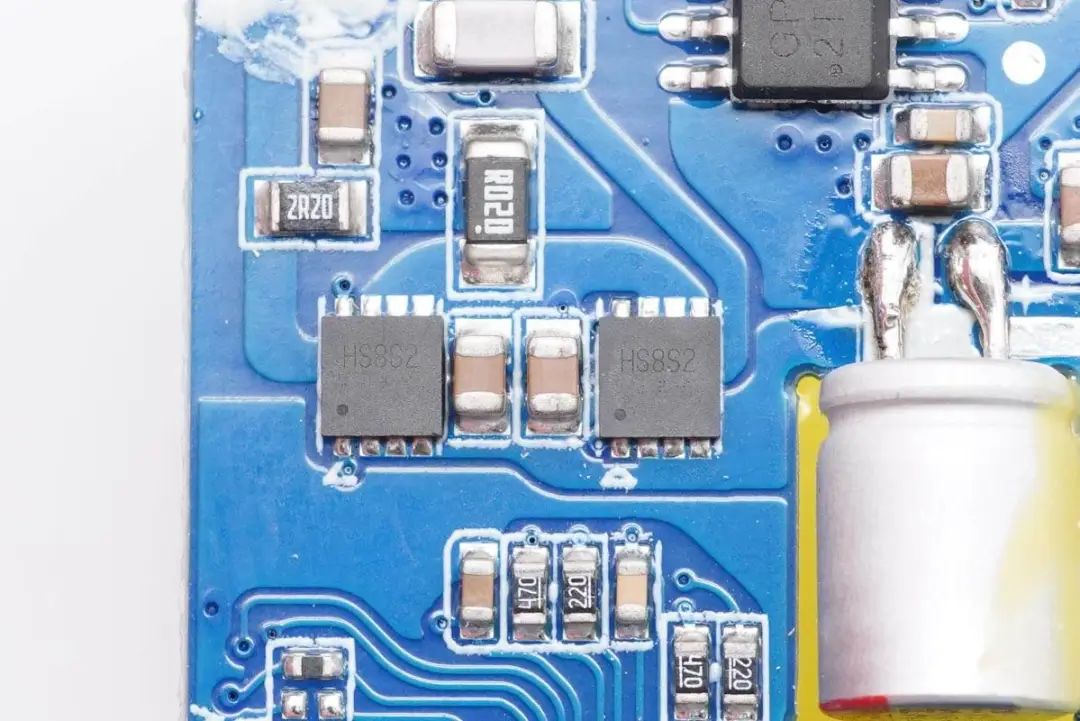

另一颗用于手表磁吸无线充电的降压芯片。

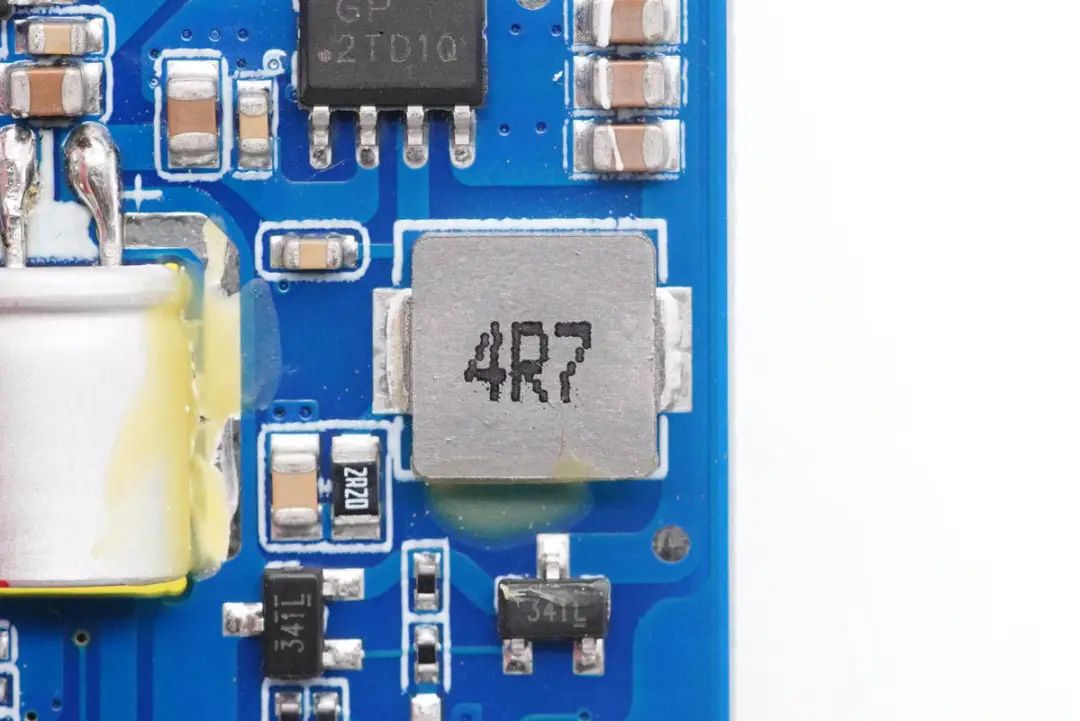

对应的合金降压电感。

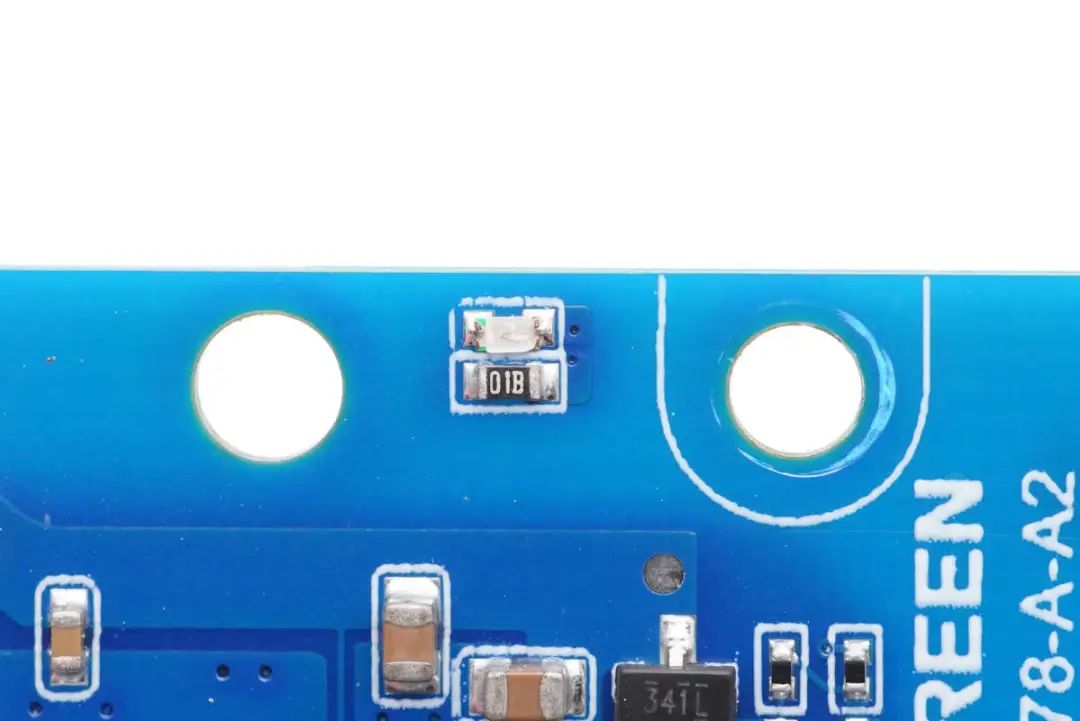

工作指示灯特写。





将手机无线充模块正面塑料壳拆下。

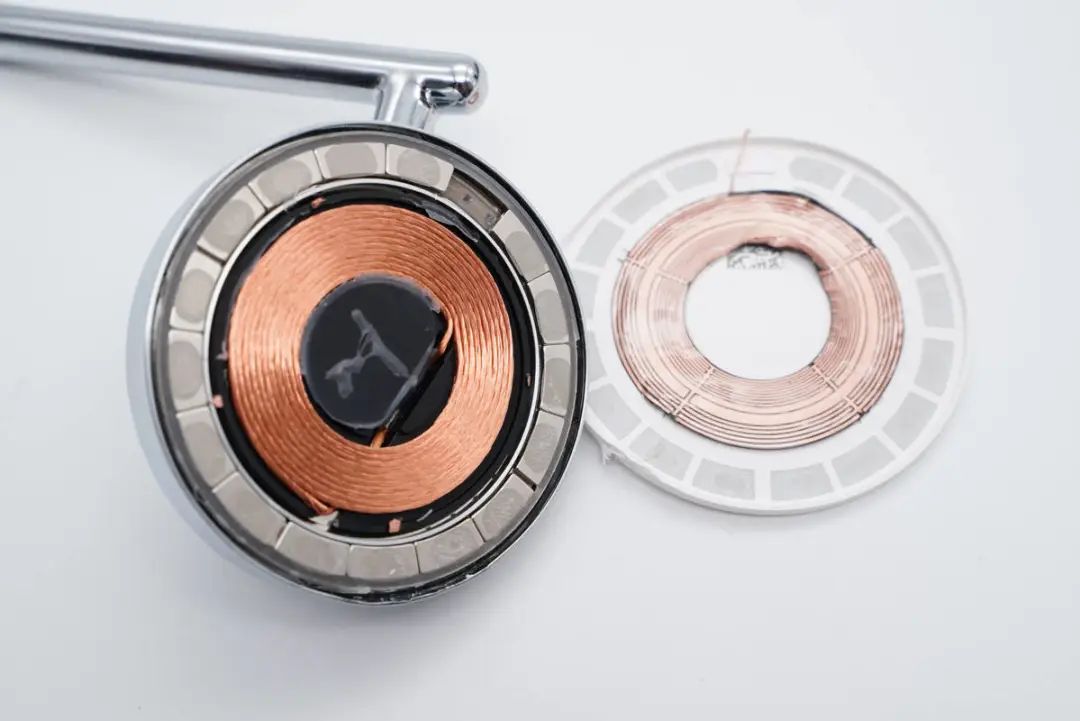

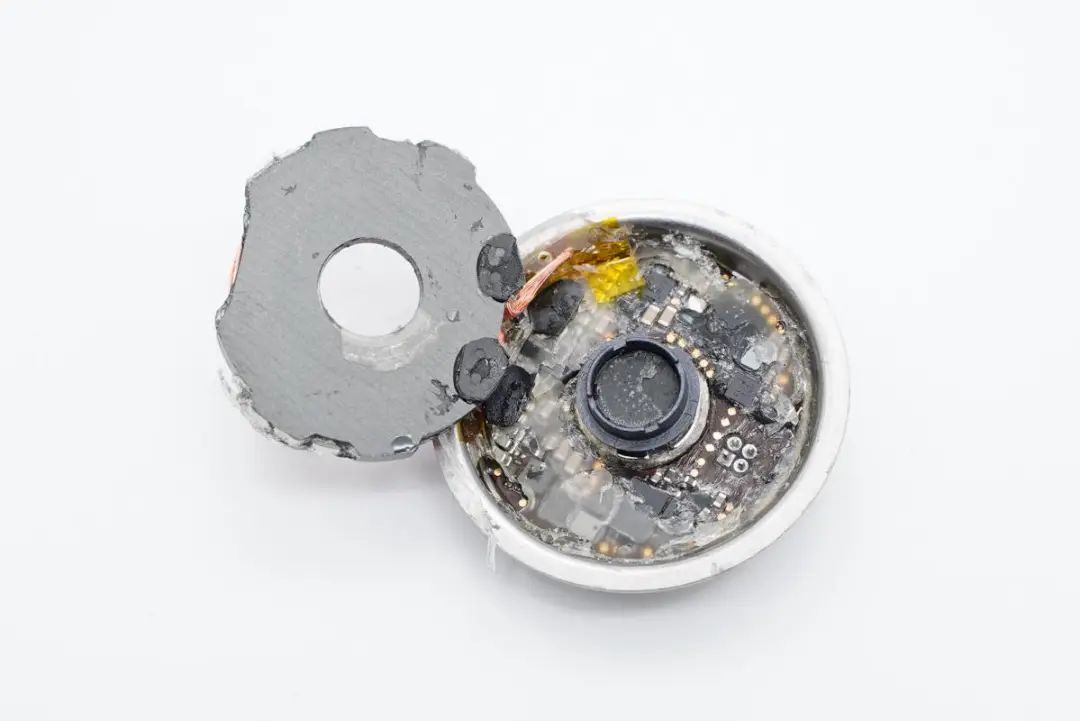

将苹果原装MagSafe无线充电模块拆出，该模块是苹果批量生产用于给第三方品牌设计个性化产品，此前充电头网也已多次拆解，可点击链接查看MagSafe无线充电模块拆解。

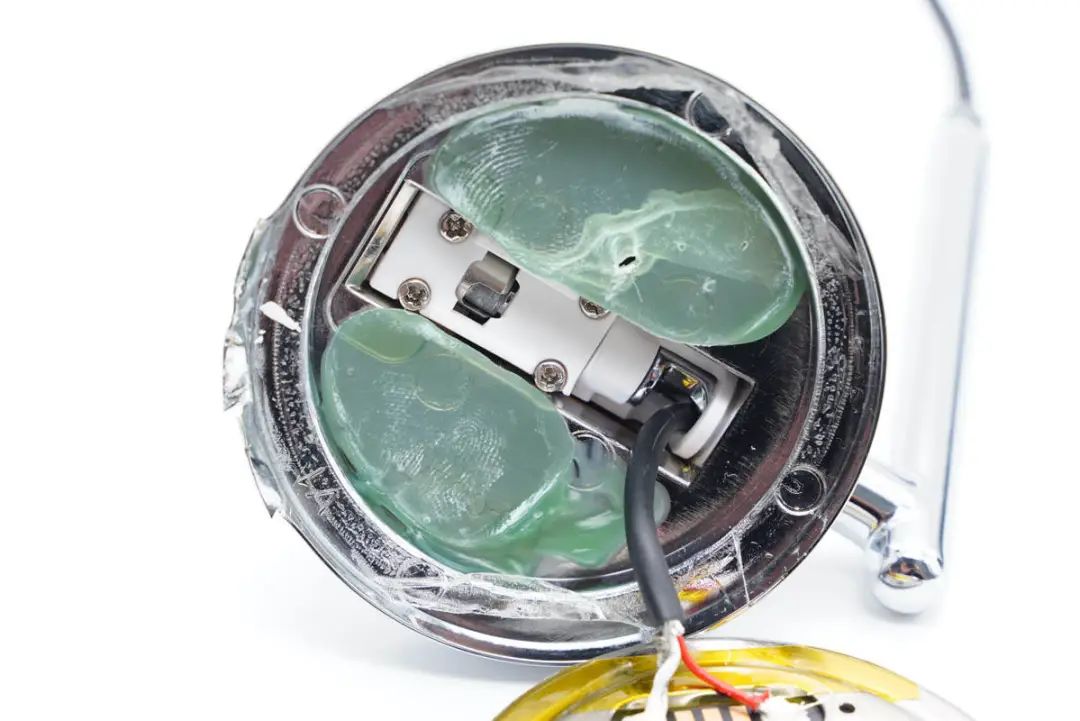

槽内填充绿胶固定保护MagSafe无线充电模块。

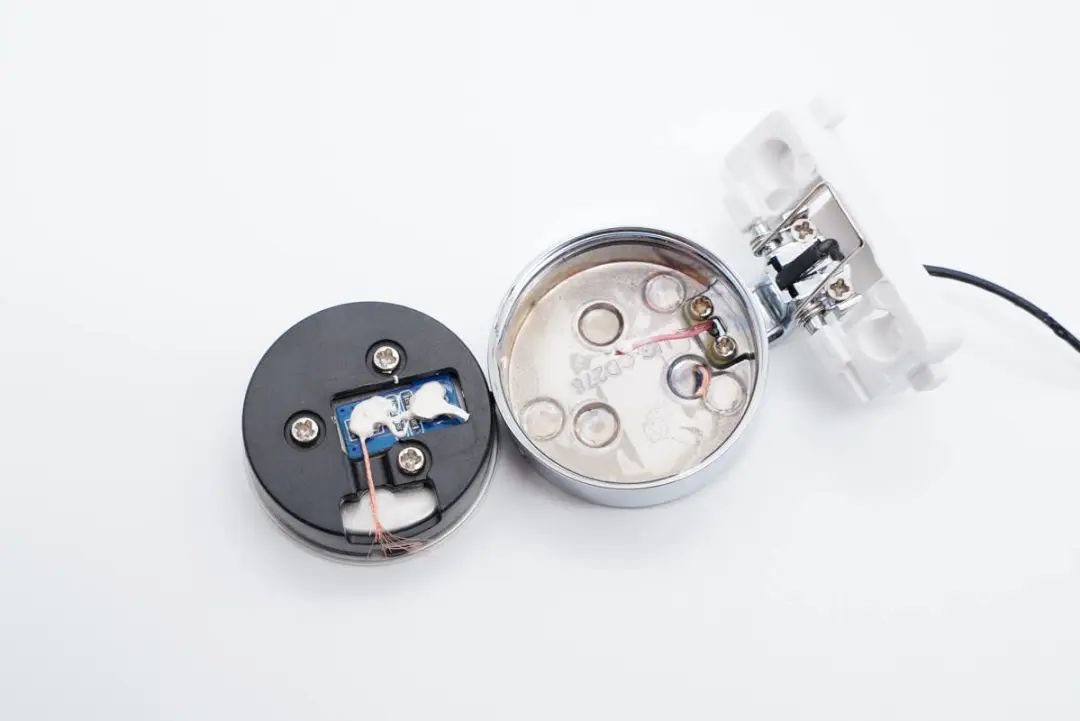

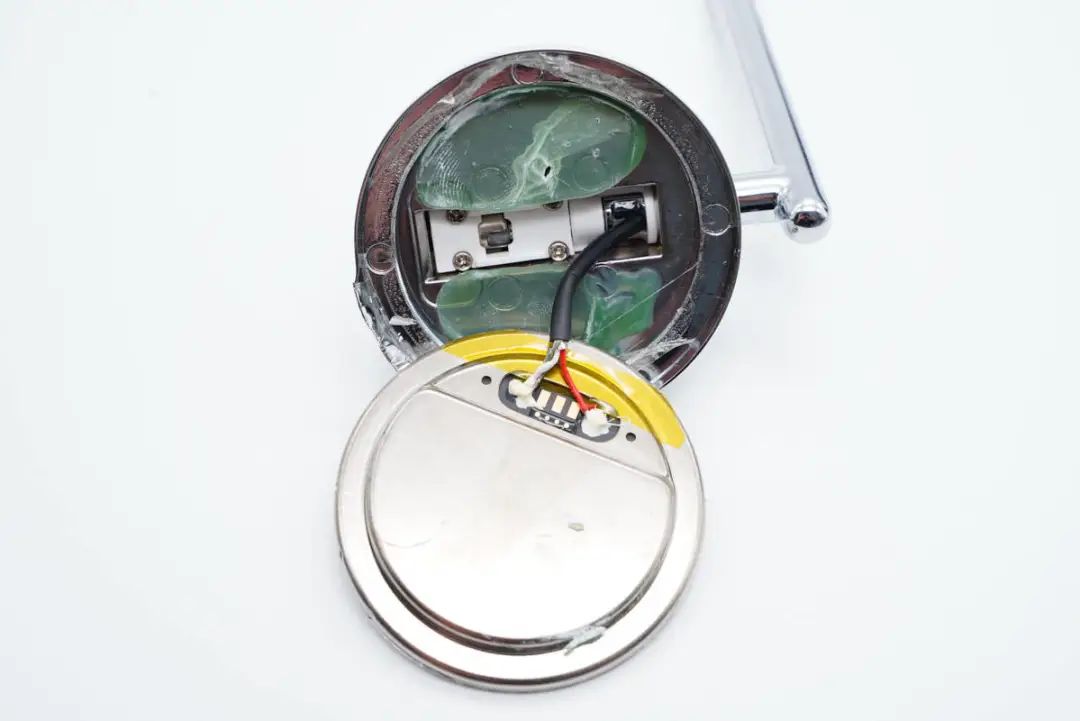

将手表无线充模块拆出，外套塑料壳绝缘隔离，并使用螺丝固定，线芯焊接处打胶绝缘。





该模块使用的调压方案和Apple Watch磁力充电基座（A2086）的相同，也不再详细介绍了，可点击链接查看往期拆解报告。

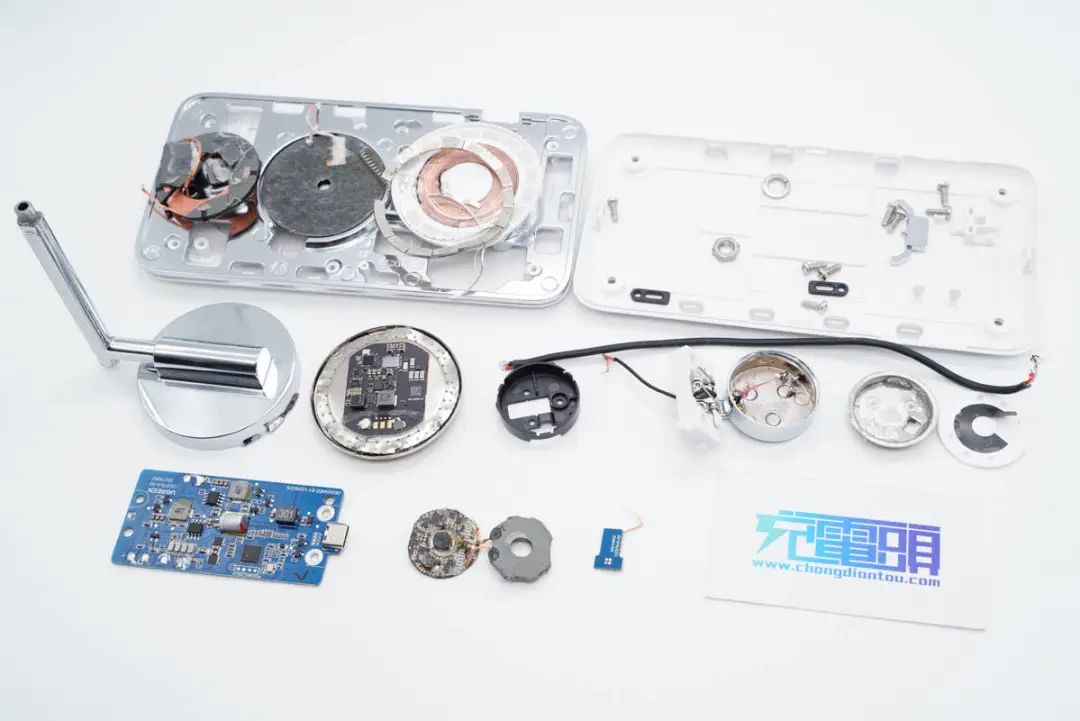

全部拆解完毕，来张全家福。



充电头网拆解总结



绿联推出的多功能无线充电器非常美观，白色搭配银色金属亮色非常干净，摆放起来很是醒目，辨识度高。无线充内置两个苹果官方的磁吸无线充电模块，用于手机和手表磁吸无线充电。手机磁吸充电可调节角度，便于充电过程中观察信息。



充电头网通过拆解了解到，无线充底座中采用了整块的金属中框，用于装饰，固定和配重功能。底座内置一路无线充电电路和两路降压输出，其中无线充电主控还起到快充取电功能，内置两颗岭芯微LC2334同步降压转换器，分别对两个磁吸模块供电。



底座内置的无线充电电路采用劲芯微无线充电主控CV90331驱动砹德曼双NMOS管AD30K11D3，砹德曼推出的双NM‍OS管采用DFN3030封装，内部为半桥连接，非常适合无线充电功率级和多口PD快充降压输出应用。
