Wi-Fi新技术，测试新标杆

Wi-Fi，越来越快，越来越多

相信细心的小伙伴们已经注意到，现在家中宽带路由器的速度越来越快，天线越来越多，这是为什么呢？

其实，这是Wi-Fi技术升级的结果。随着高清视频、远程教育、虚拟现实等新应用场景的涌现，对带宽的需求也在快速增加，据测算，高清虚拟现实的带宽可达500 Mbps，比网络游戏高出一个数量级。所以，你身边的Wi-Fi产品需要尽快升级，不然就赶不上时代啦。

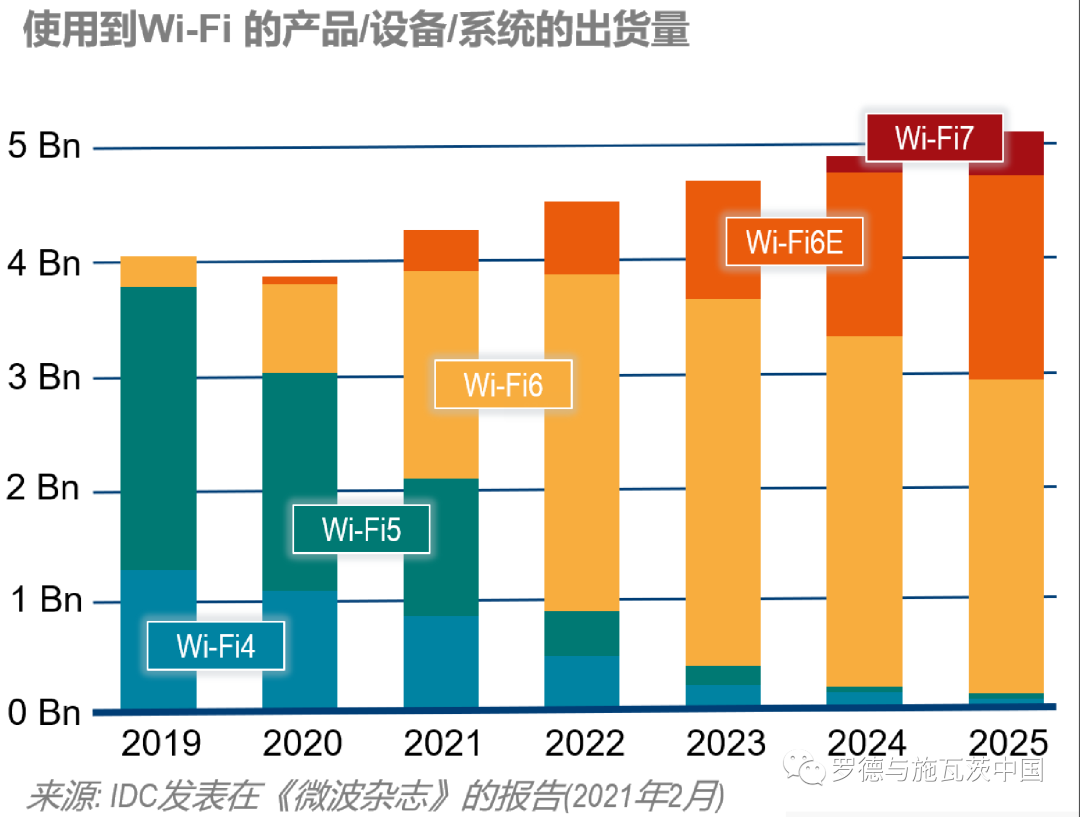

Wi-Fi设备不仅速度越来越快，形态也越来越多，覆盖从手机、物联网终端、台式和平板电脑、可穿戴到工业设备。至于数量，据预测，2022到2025年，具有Wi-Fi功能的设备将从45亿增加到50亿，并且绝大多数都会支持Wi-Fi 6/7。

什么是Wi-Fi 6 / 7？

接下来是认真的科普时间。

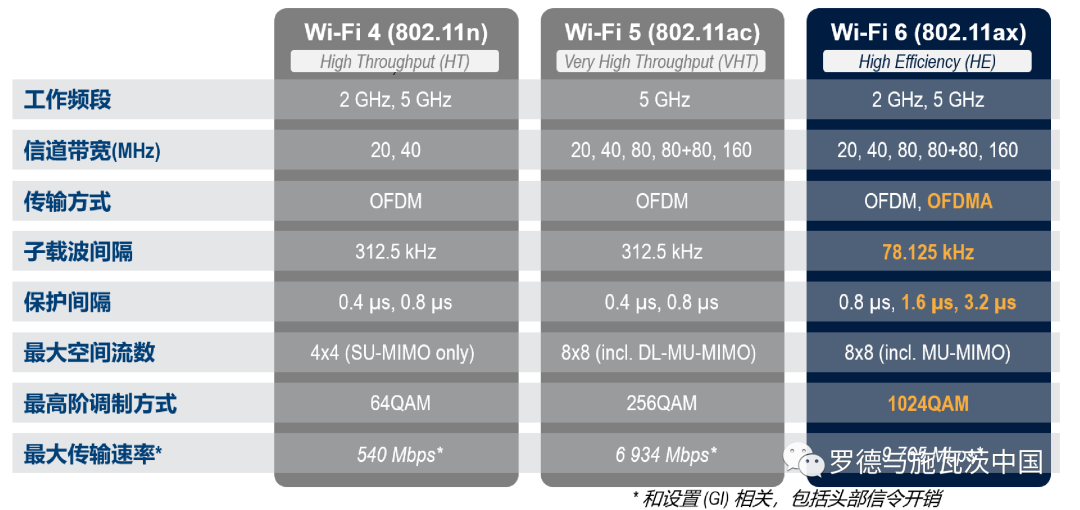

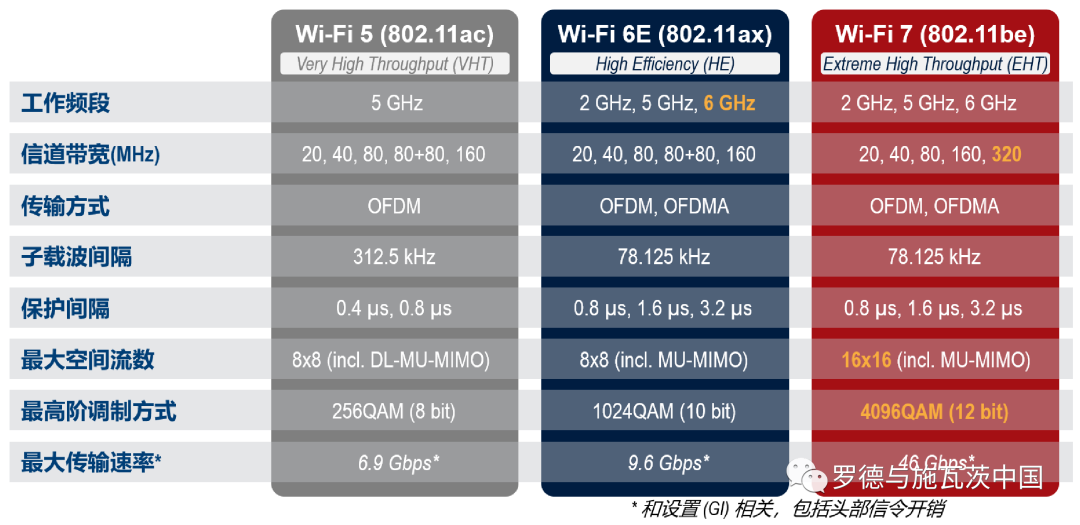

“Wi-Fi”可以简单看作是按照IEEE组织的802.11规范设计的无线局域网设备（简称WLAN）的商业品牌名称。第一代的Wi-Fi设备采用802.11b技术，最大只能提供11 Mbps的共享速率，在本世纪初实现商业化。此后的二十年间，IEEE不断开发各种“黑科技”，制定了802.11 a/b，g，n，ac，ax，be等一系列规范，推动了最大速率从区区11 Mbps增长到惊人的46 Gbps，“Wi-Fi”品牌也发展到Wi-Fi 6 （802.11ax）和Wi-Fi 7（802.11be）。下面两张图直观描述了Wi-Fi 6/7使用的主要技术。

总之，Wi-Fi 6/7就是通过更大带宽（320 MHz）、更高频段（接近7 GHz），更高调制方式（4096 QAM）、更多天线数量（最大16根）、更有效率的资源分配方式（OFDMA）来满足多用户同时的高速通信需求。

CMW能测Wi-Fi 6 / 7吗？

看到这，大家都知道了“Wi-Fi 6/7” 技术好，但是，怎么验证产品是不是真的好？这就不得不提我们的明星产品，R&S公司的CMW了。

硬件上，CMW500，CMW270和CMW100综测仪的射频模块已升级到支持160 MHz带宽。如有需要，CMW500和CMW270加上混频器即可以测试更高频段（5.925 - 7.125 GHz）的终端。

信令功能， CMW做了如下扩展：

1

通过OFDMA机制，CMW最多允许3个终端同时连接，提高测试速度

2

从Wi-Fi 6开始，IEEE引入终端功率控制机制，以减小终端间的干扰。CMW可发送功控相关参数，验证终端功控的准确性

3

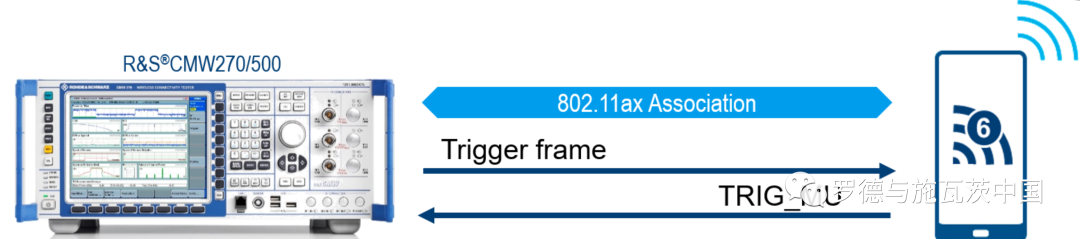

接入点模式下，CMW可发送“HE Trigger Frame”，收到信号的终端才能发射信号，这个功能可用于发射定时的测量

4

CMW可发送NDP探测帧，终端对接收到的NDP信号进行信道评估，并反馈CQI

5

CMW支持向终端发送TWT广播信号，终端在特定的“Wake Time”结束后才能主动连接到AP。

6

终端经常会工作在体育馆，会场，或距离较远、不同楼层等复杂环境下，有必要对衰落信道下接收机性能进行摸底验证。CMW可以产生符合规范要求的SISO和MIMO信道衰落模型

新的Wi-Fi 6 / 7非信令综测仪

我们当然不会忘记从事生产测试的小伙伴们，毕竟制造业是我国公认的支柱产业嘛。接下来就要说一说全新非信令综测仪CMP180。

CMP180有两套独立的信号源/分析仪，提供16个双工接口，内置PC及Linux操作系统，工作频率高至8 GHz，最大带宽320 MHz。

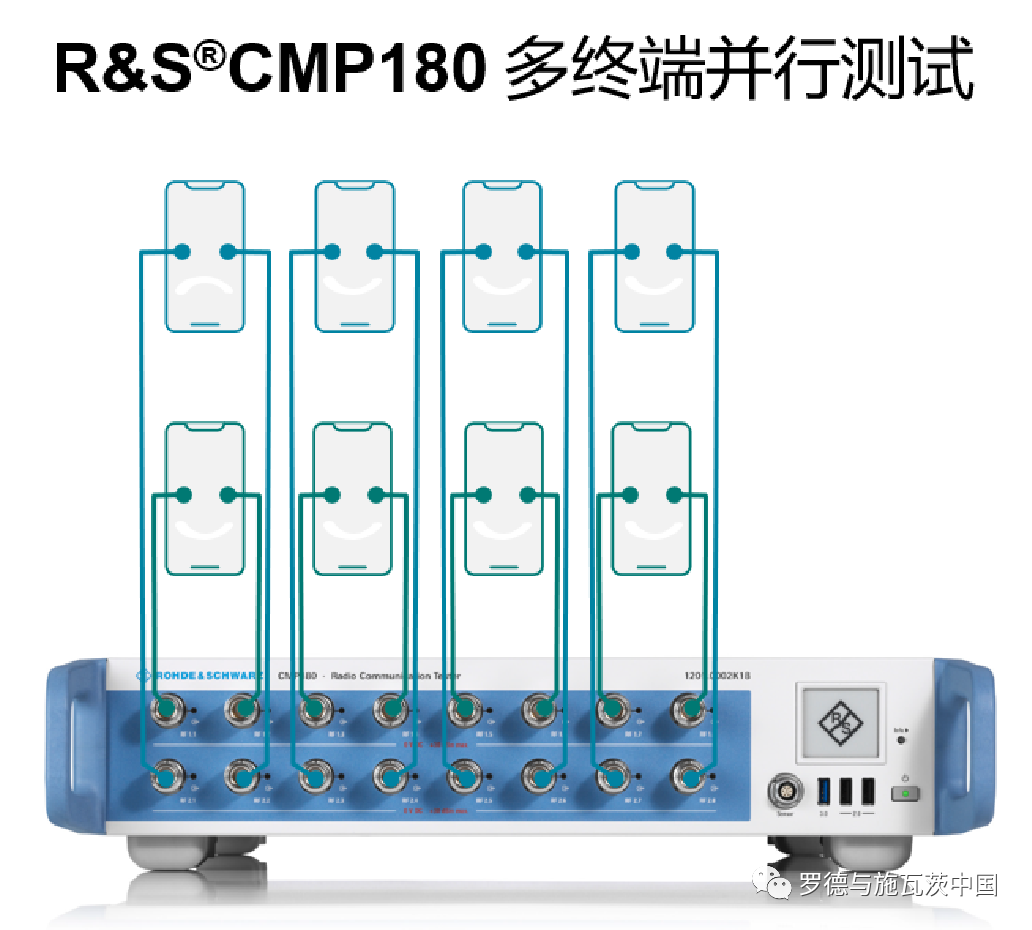

CMP180的设计便于多终端或多天线MIMO的并行测试，极限情况下，它能同时连接16个终端。它的测试指令集基本兼容CMW100的指令，代码修改很少。CMP180还提供多种生产效率优化方法，包括下行广播、Smart Channel共享、SCST资源锁等。

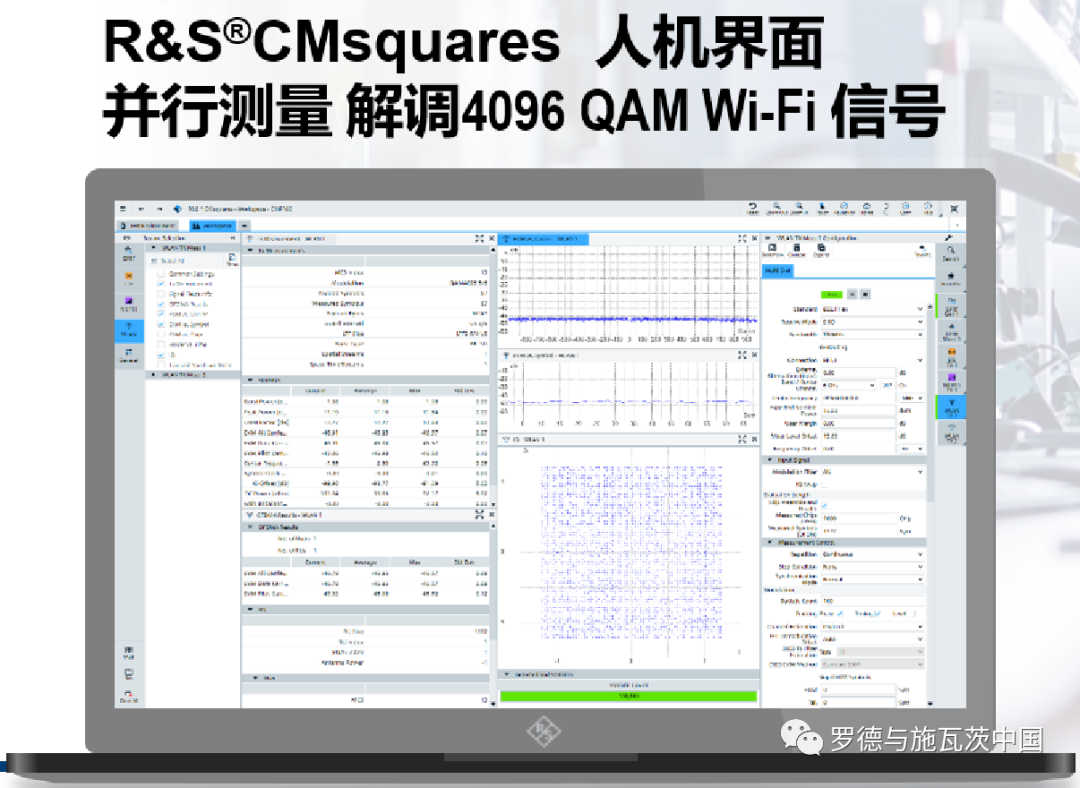

CMP180有内置PC和操作系统，通过普通电脑的网页浏览器即可访问它的人机界面 “CMsquares”。在这里，可以并行启动多个发射机测量，测试曲线还可在浏览器内放大查看。

我们还提供WMT测试软件，可以快速集成到自动化生产测试环境中。WMT支持CMP180和CMW100的Wi-Fi测试功能，可以集成不同芯片的控制指令， 用类似“交钥匙”的方式完成配置、测试和采集结果的全过程，对没有自动化测试经验的客户非常友好。

结语

看到这，想必各位小伙伴对“Wi-Fi 6 / 7”新技术和我们综测仪的能力已经有了初步的了解，总结成一句话就是，“Wi-Fi 6 / 7”是好东西，测试工作就放心的交给CMW和CMP180来完成吧。
