随着USB type-C 接口的广泛普及，以及USB PD 协议的成熟与统一，市场上的大功率快充设备基本都会支持USB PD协议规范，使用USB type-C 和PD 协议的电子设备应用也越来越广泛，为此，作为国内快充行业领导者的南芯半导体，推出符合USB PD 协议规范标准的SC2150A。

南芯SC2150A 可通过I2C 接口进行控制。它是一款支持Type-C 接口，同时支持USB PD2.0、PD3.0 以及最新PD3.1 协议规范标准的PHY。SC2150A 集成了BMC 编解码物理层，支持VBUS 电压检测，支持VCONN 供电，CC 耐压支持26V，因此SC2150A 支持数据角色切换，配合上应用处理器以及电源，可支持100W 或者更高的功率传输。SC2150A 同时支持DFP、UFP、DRP 配置，满足Type-C 各个应用场景。

产品特性

• 支持USB PD3.0的 Source,Sink以及DRP功能

• 支持电流能力检测

• 支持插入拔出检测

• 内置400mA电流能力的VCONN开关，支持VCONN开关过流保护

• 支持死电池模式

• 支持VBUS检测

• 自动回复GoodCRC，数据包发送失败后会自动重发

• 支持低功耗待机模式，Shutdown模式功耗低至10uA，睡眠模式CC toggle功耗低至50uA、

• 26V VBUS引脚耐压和26V CC引脚耐压

• 支持I2C标准模式(高达100kbps)和I2C快速模式(在SCL引脚和SDA引脚的5-kΩ拉电阻高达400kbps)

• 1.235mm×1.235mm WLCSP-9封装

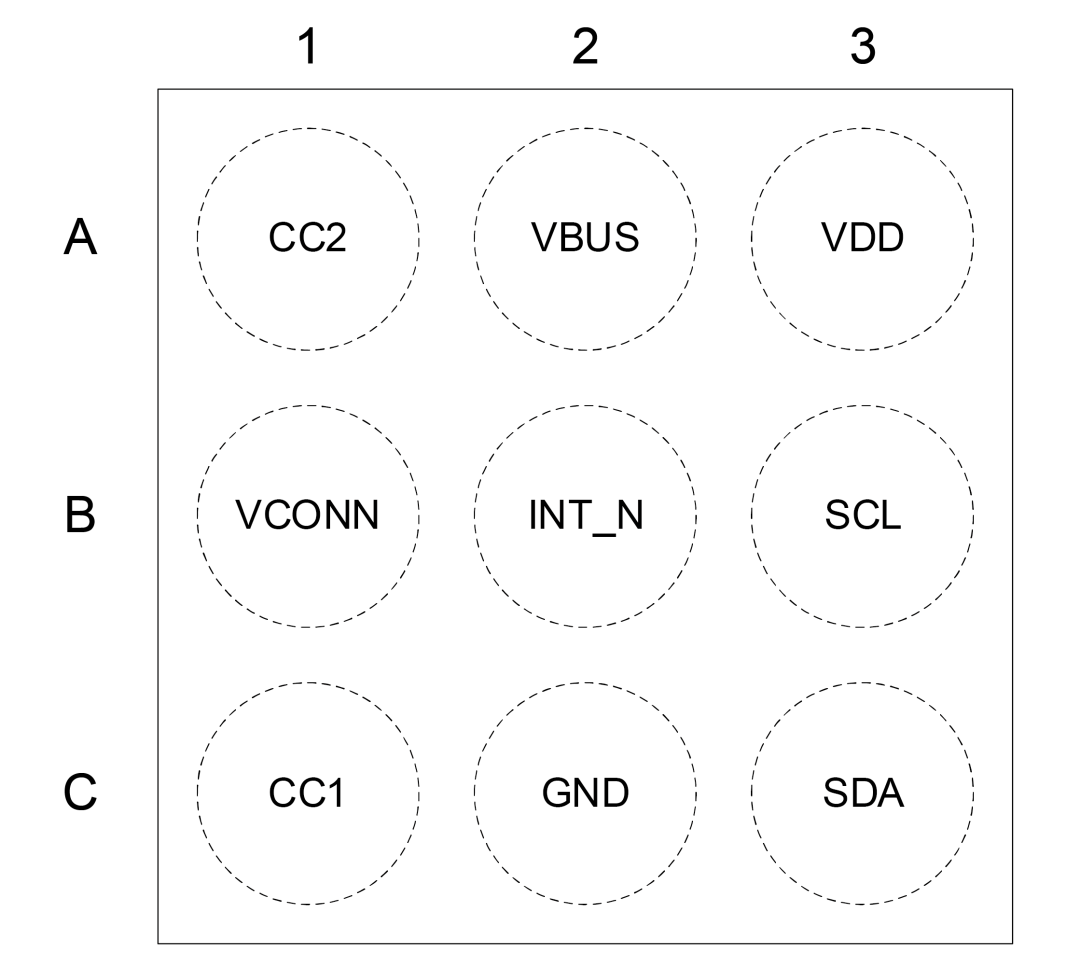

顶视图IO分布情况

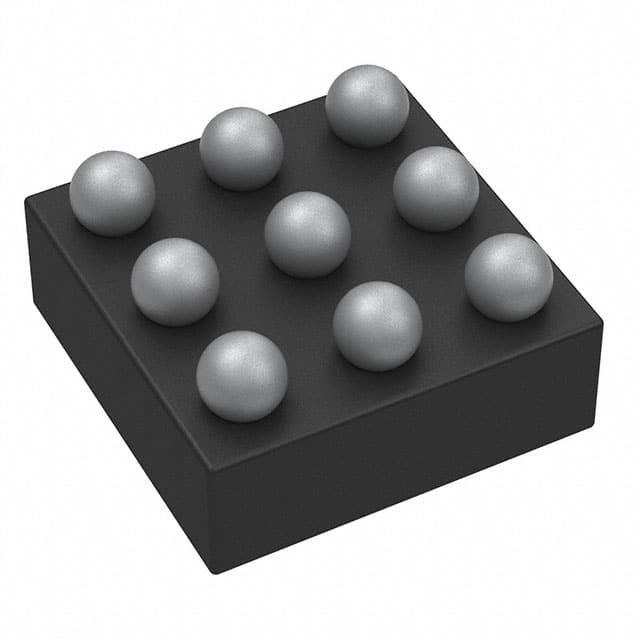

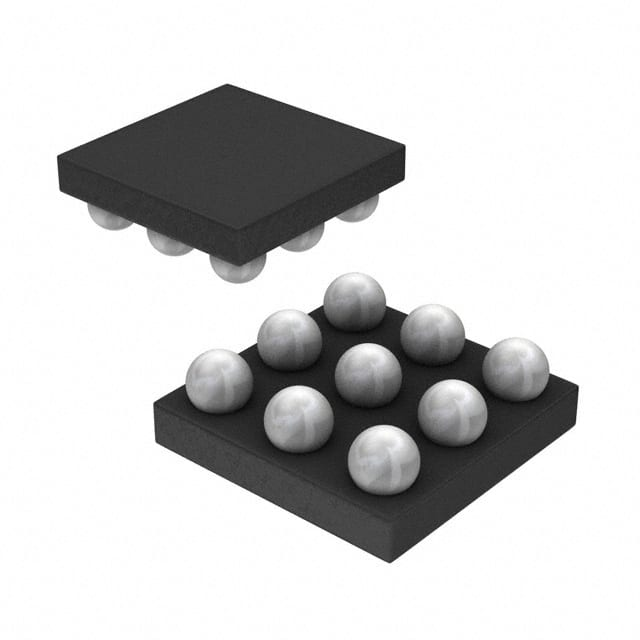

WLCSP-9B封装示意

IC封装尺寸控制在1.235mm×1.235mm，大大节省了PCB 空间资源。

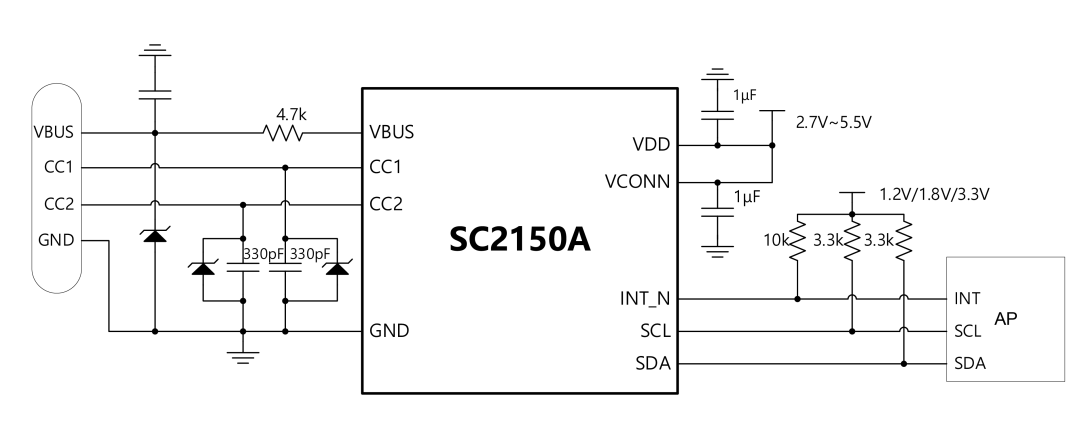

经典电路示意图

SC2150A 只需要使用少量的外部元器件，即可搭建一个完整的USB PD Sink 或者DRP 端设备。如下图所示，其中AP 可以是传统MCU 也可以是linux CPU，控制器通过I2C 接口和一个中断IO 连接到SC2150A 便可进行PD 协议的控制。在产品实际开发过程中，南芯可以针对不同的应用场景，向客户提供基于MCU 裸机程序以及基于Linux 系统版本的USB PD 协议栈参考代码，大大加快客户产品开发进度。

   小 结

南芯SC2150A 使得一款产品轻松支持USB PD 充放电功能成为可能，大大简化了USB PD协议开发流程。SC2150A 支持DRP 配置，可以让设备自由分配充放电角从而使得用户在无意识条件下完成电池的充放电管理，使用体验大大提升。SC2150A 可广泛应用于手机，平板电脑，蓝牙音箱等多种应用场景。
