ISO3086T是具有集成变压器驱动器的 20Mbps 全双工 2.5kVrms 隔离式 RS-485/RS-422 收发器

产品详情

描述：

ISO3086T 是一款隔离式AZ75232GTR-G1差分线路收发器，具有集成振荡器输出，可为隔离变压器提供初级电压。该器件是一款适用于 RS-485 和 RS-422 应用的全双工差分线路收发器，可通过将引脚 11 连接到引脚 14 并将引脚 12 连接到引脚 13 轻松配置为半双工操作。

这些器件是长传输线的理想选择，因为接地回路被断开以允许更大的共模电压范围。该器件的对称隔离栅经过测试，可在总线收发器和逻辑电平接口之间提供 4242 V PK的每个 VDE 1 分钟的隔离。

任何有线 I/O 都可能受到来自各种来源的电气噪声瞬变的影响。如果这些噪声瞬变具有足够的幅度和持续时间，它们可能会损坏收发器和/或附近的敏感电路。这些隔离器件可以显着增强保护并降低对昂贵控制电路造成损坏的风险。

ISO3086T 规定在 –40°C 至 85°C 的温度范围内使用。

特性：

●达到或超过 TIA/EIA-485-A

●信令速率高达 20 Mbps

●1/8 单位负载 – 总线上最多 256 个节点

●热关断保护

●典型效率 > 60% (I LOAD = 100 mA) -见 SLUU469

●低总线电容 7 pF（典型值）

●50kV/μs 典型瞬态抗扰度

●用于总线开路、短路、空闲的故障安全接收器

●逻辑输入可承受 5V

●总线引脚 ESD 保护

○总线引脚和 GND2 之间的 11kV HBM

○总线引脚和 GND1 之间的 6kV HBM

●安全和监管批准

○4242 V PK基本绝缘，符合 DIN V VDE V 0884-10 和 DIN EN 61010-1

○2500 V RMS隔离 1 分钟，符合 UL 1577

○CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 标准

应用：

●隔离的 RS-485/RS-422 接口

●工厂自动化

●电机/运动控制

●HVAC 和楼宇自动化网络

●网络安全站

参数：

类型：RS-485

数据速率（最大）（Mbps）：20

隔离等级 (Vrms)：2500

浪涌电压能力 (Vpk)：4000

工作温度范围（℃）：-40 至 85

◆ISO3086T典型应用电路

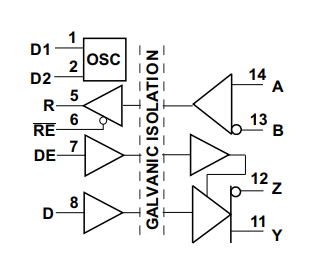

◆ISO3086T 功能框图
