SN6505A是用于隔离电源的具有软启动功能的低噪声、1A、160kHz 变压器驱动器

产品详情

描述：

SN6505x 是一款低噪声、低 EMI 推挽式变压器AP8800FNG-7驱动器，专为小尺寸隔离电源而设计。它可驱动 2.25 V 至5 V 直流电源。通过输出开关电压的压摆率控制和扩频时钟 (SSC) 可实现超低噪声和 EMI。

SN6505x 由一个振荡器和一个栅极驱动电路组成，该电路提供互补输出信号以驱动以地为参考的 N 通道电源开关。该器件包括两个 1A 功率 MOSFET 开关，以确保在重负载下启动。开关时钟也可以从外部提供，以准确放置开关谐波，或在与多个变压器驱动器一起工作时。内部保护功能包括 1.7 A 电流限制、欠压锁定、热关断和先断后合电路。

SN6505x 包含软启动功能，可防止在上电期间使用大负载电容器产生高浪涌电流。SN6505A 具有 160 kHz 内部振荡器，适用于需要最小化辐射的应用，而 SN6505B 具有 420 kHz 内部振荡器，适用于需要更高效率和更小的变压器尺寸的应用。SN6505x 采用小型 6 引脚 SOT23/DBV 封装。该器件的工作温度范围为 –55°C 至 125°C。

特性：

●变压器推挽式驱动器

●宽输入电压范围：2.25 V 至 5.5 V

●高输出驱动：5 V 电源时为 1 A

●低 R ON在 4.5 V 电源下最大 0.25 Ω

●超低 EMI

●扩频时钟

●精密内部振荡器选项：160 kHz (SN6505A) 和 420 kHz (SN6505B)

●多个设备与外部时钟输入同步

●摆率控制

●1.7A 电流限制

●低关断电流：<1 μA

●热关断

●宽温度范围：–55°C 至 125°C

●小型 6 引脚 SOT23 (DBV) 封装

●软启动以减少浪涌电流

应用：

●CAN、RS-485、RS-422、RS-232、SPI、I2C、低功耗局域网的隔离电源

●低噪声隔离 USB 电源

●过程控制

●电信用品

●无线电用品

●分发用品

●医疗器械

●精密仪器

●低噪音灯丝供应

参数：

输出电流（A）：1

输入电压 (最小值) (V)：2.25

输入电压 (最大值) (V)：5.5

特征：使能、短路保护、扩频时钟、热关断、压摆率控制

慢启动：是的

工作温度范围（℃）：-55 到 125

输出 (最大) (A)：1.5

开关频率 (Min) (kHz)：138

开关频率（最大）（kHz）：203

输出电压 (最大值) (V)：16

开关电流限制 (Typ) (A)：2

输出电压 (Min) (V)：0

◆SN6505A 简化原理图

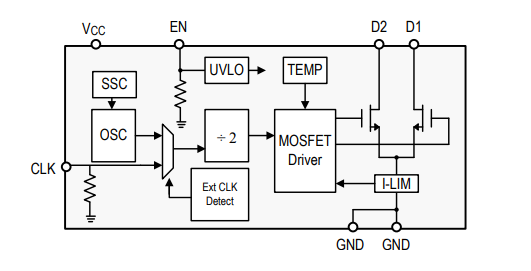

◆SN6505A 功能框图
