近日，苹果已经推出了首款支持USB PD3.1快充的是MacBook Pro，以及功率高达140W USB-C充电器。这也是向世界宣布，一个全新的快充标准正式落地。
作为快充市场中应用最为广泛的快充标准，USB PD快充几乎已经成为所有知名手机和笔电品牌的标配。随着USB PD快充的全面普及，对电源配件的需求量也在日益增加。作为插线板行业的一哥，公牛结合自身技术优势，已经针对USB PD快充推出了65W多口快充延长线插座、20W 1A1C快充86面板、20W 多口快充魔方插座等多款插线板的衍生产品。
近日，公牛再次推出一款65W 2A1C快充延长线插座，下面就为大家分享这款产品的内部拆解。
一、公牛65W延长线插座外观
公牛这款延长线插座包装盒正面为产品外观图，可见这是一款新国标的插座，配备了三个3+2五孔插口以及三个USB充电接口。产品支持65W快充，自带1.8米延长线。
包装盒的背面是产品参数和详细的厂商信息。

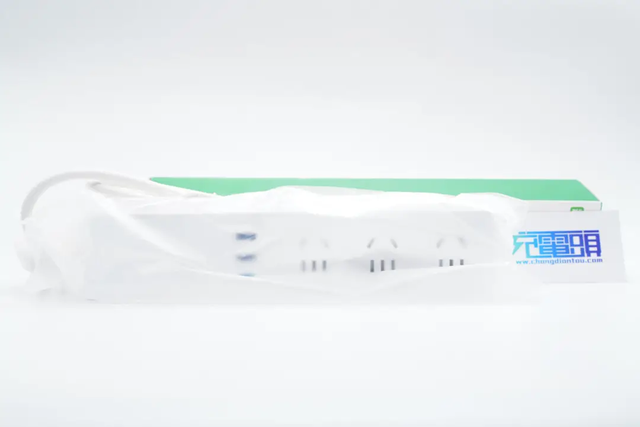

内部插线板使用静电防尘袋包裹。

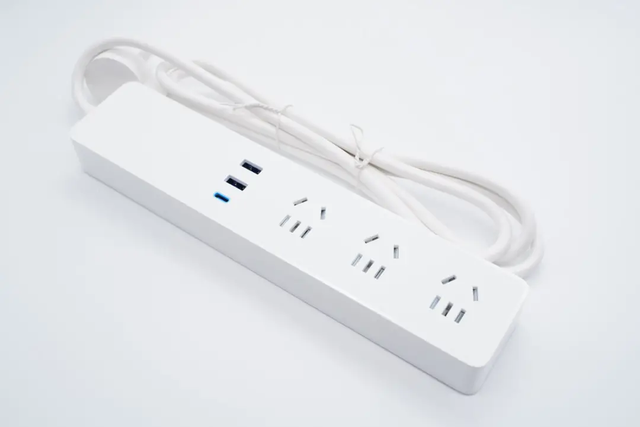

细长的机身，白色外壳，表面为硬质磨砂处理，使用过程中不容易被刮花。

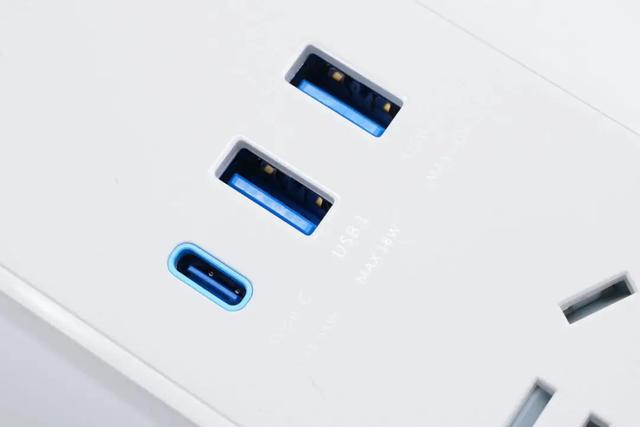

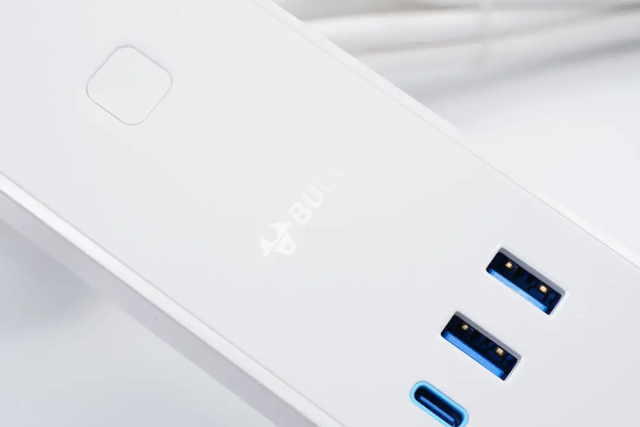

输入端设有一颗按键开关，三个接口均为蓝色胶芯，其中USB-C接口还使用了蓝色环套，公牛的logo为亮面处理。
三个接口均标注了最大输出功率，C口支持最大65W，两个A口均支持最大18W，保证任意接口接上设备都能够实现快充。

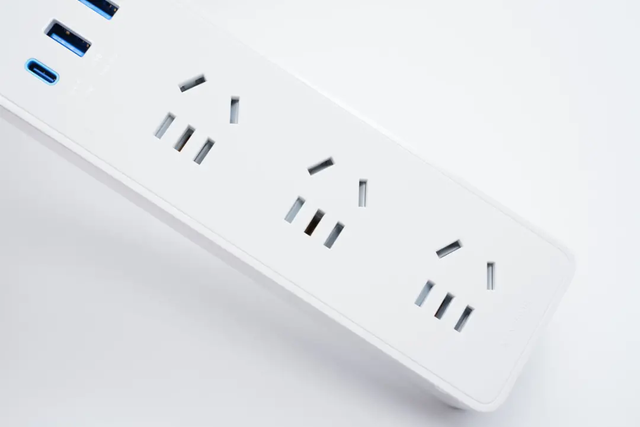

另外三个新国标五孔插口，既不占位置，又能够同时满足多台用电器用电需求，比较适合放在桌面使用。

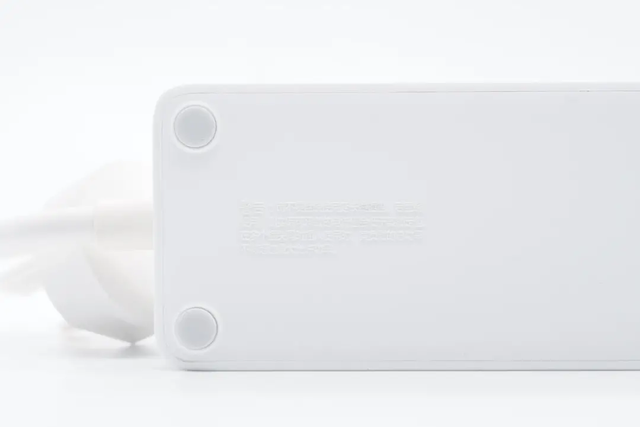

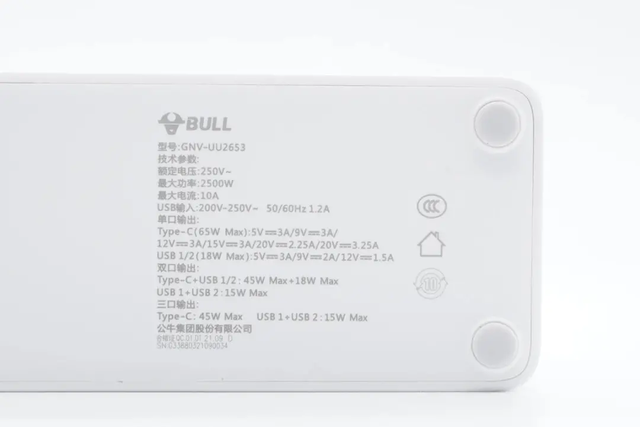

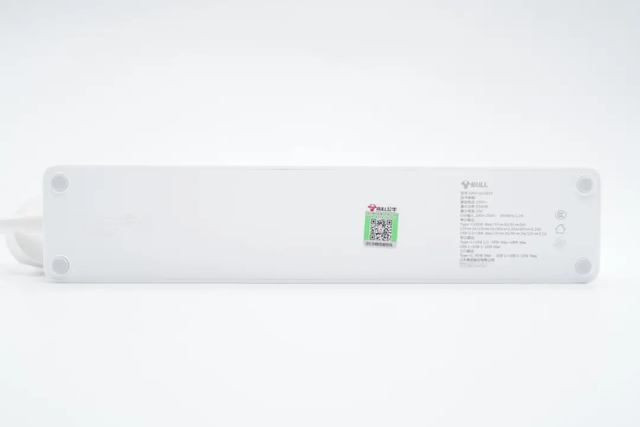

插线板背面四个角落分别设有一颗橡胶垫，起到防滑作用，背面右侧标注了产品参数。
产品型号：GNV-UU2653
技术参数：
额定电压：250V~
最大功率：2500W
最大电流：10A
USB输入：200-250V~50/60Hz 1.2A
单口输出：
Type-C（65W MAX）：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB 1/2（18W MAX）：5V3A、9V2A、12V1.5A
双口输出：
USB-C+USB 1/2：45W+15W
USB 1+USB 2：共用5V3A
三口输出：
Type-C：45W
USB 1+USB 2：15W
公牛集团股份有限公司
产品已经通过了CCC认证。
在背面输入端标注了警示语。

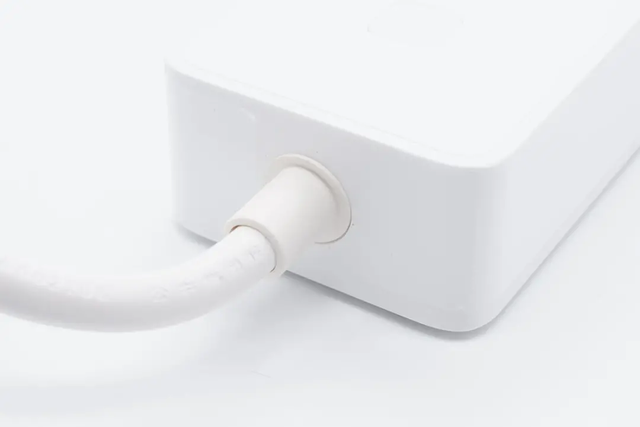

线缆与机身连接处进行加固处理，拥有更好的抗弯折性能。

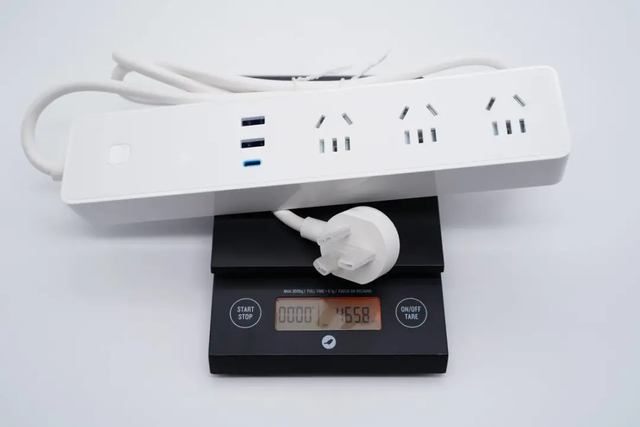

整个插线板的重量约为466g。

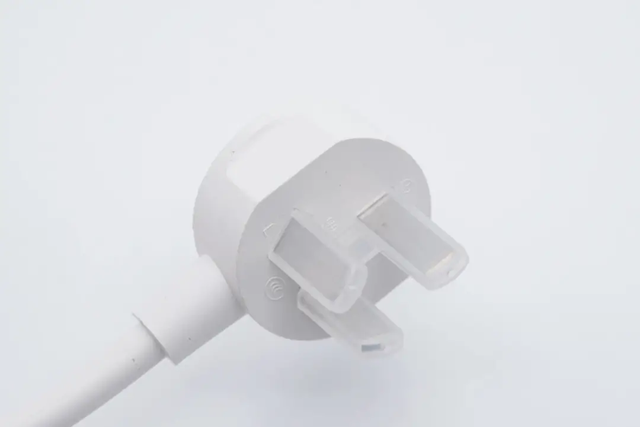

插头有塑料保护套，防止磨损或划伤插座表面。
插线板的长度约为25cm。

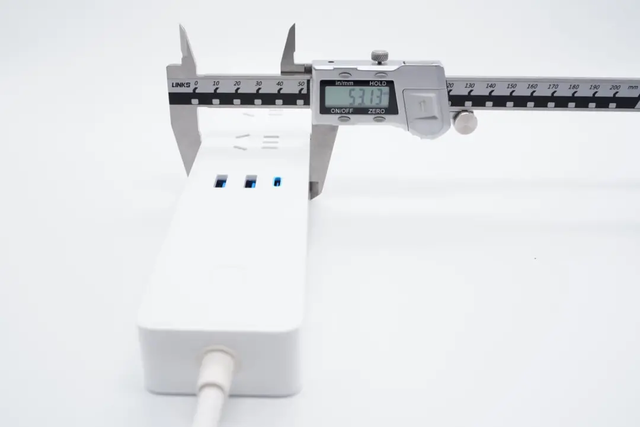

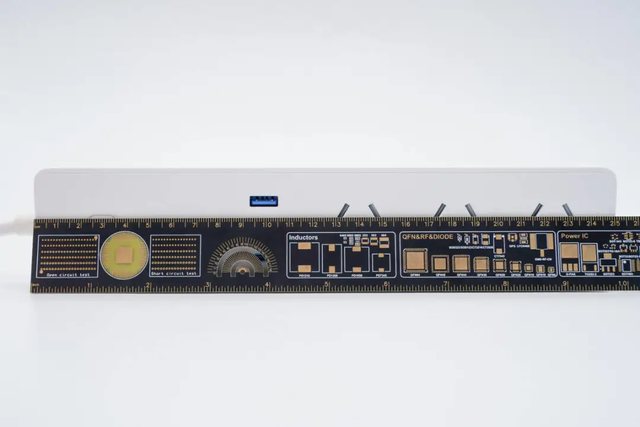

插线板的宽度约为53.1mm。

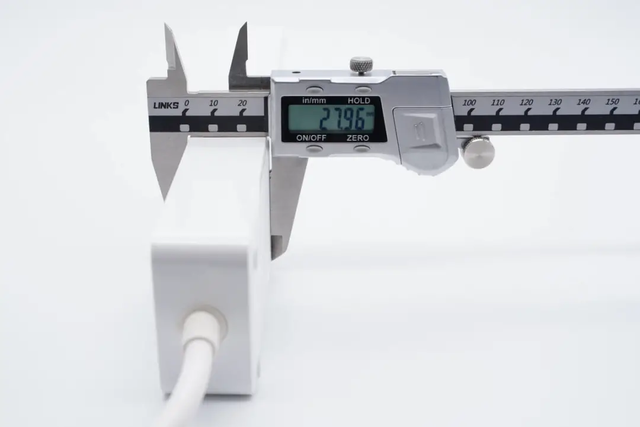

厚度约为28mm。

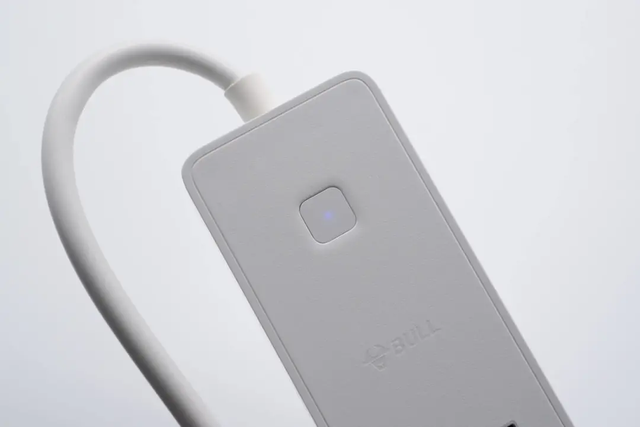

接通电源，按下开关，按键中间蓝色指示灯会亮起。

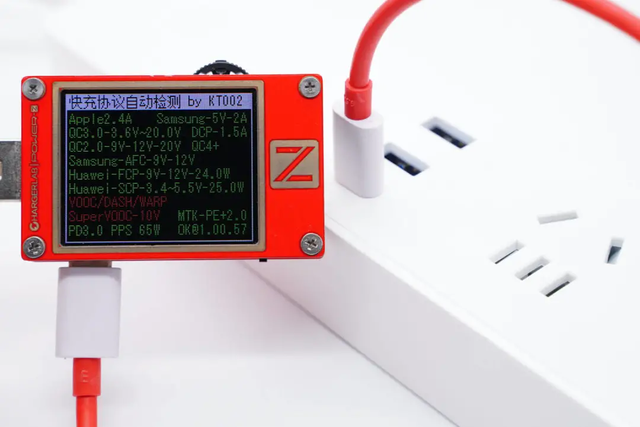

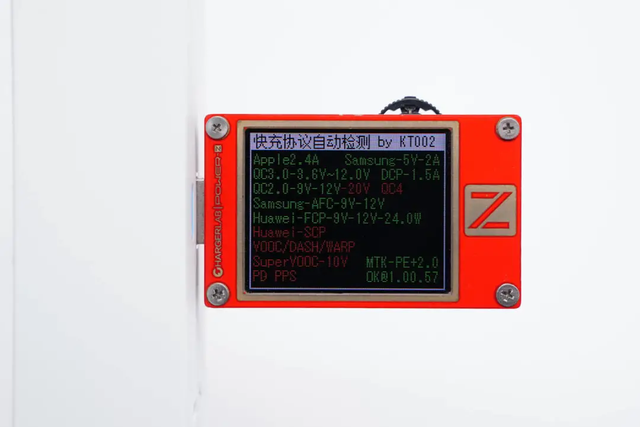

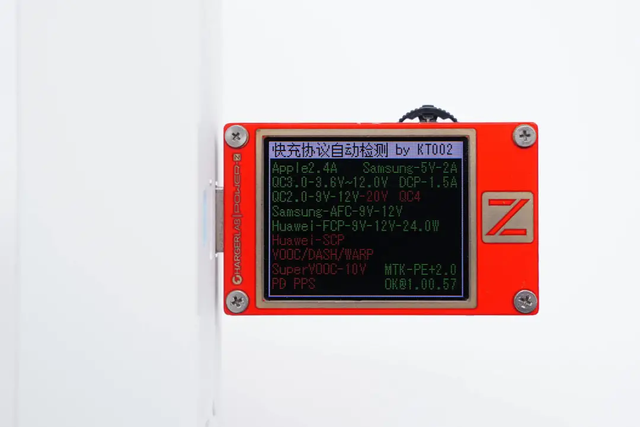

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、MTK PE+2.0多个快充协议。
另外一个USB-A接口的输出协议与上一个接口保持一致。
USB-C接口的输出协议更多，兼容Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0 PPS等多个快充协议。

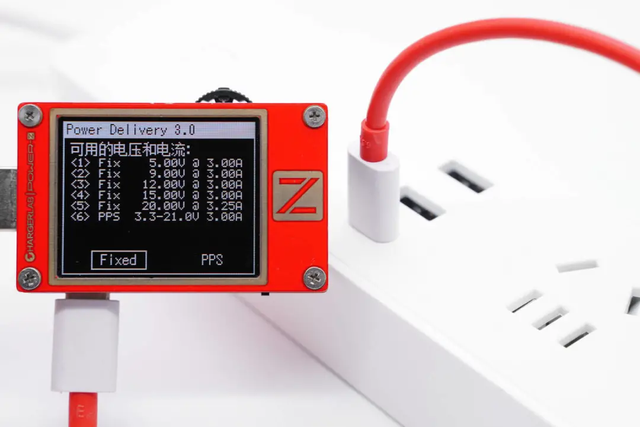

USB-C口的PDO报文显示，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-21V/3A的PPS电压档位。
二、公牛65W 2A1C快充插座拆解

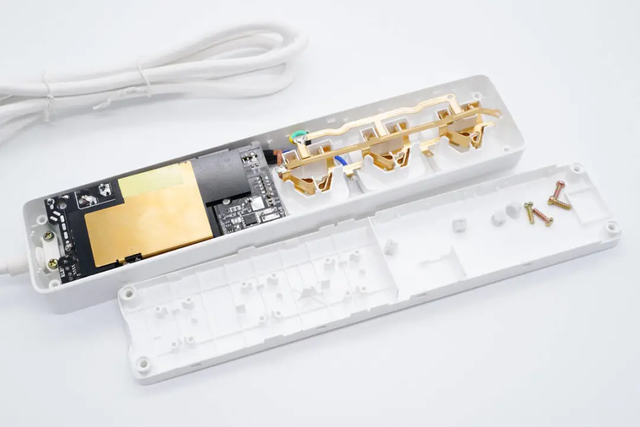

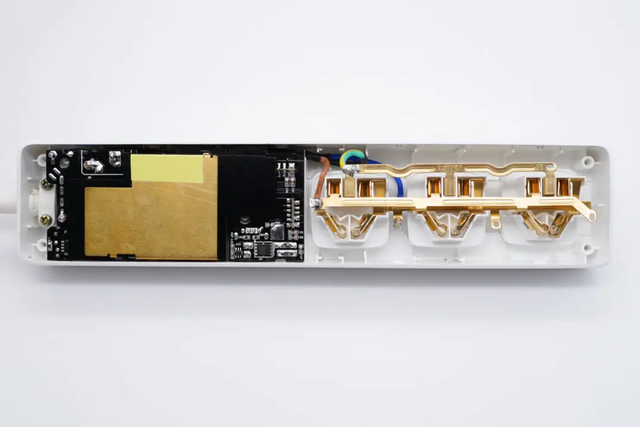

拆下插线板四角的螺丝，打开外壳之后可见内部电源模块和一体插孔铜带。
左侧电源模块采用黑色PCB板，背面贴有黄铜散热片，右侧采用的是一体式铜带。

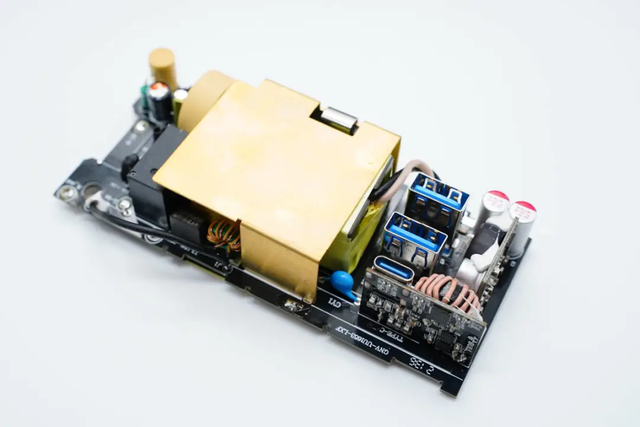

取出电源模块，开关电源部分同样使用黄铜散热片包裹，次级侧设有三个接口和两块小PCB板。

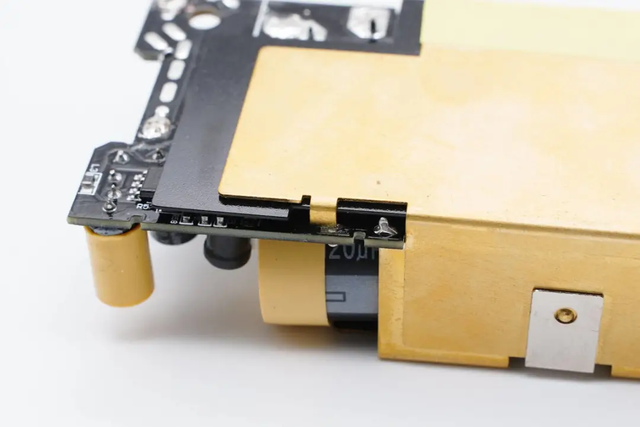

黄铜散热片与PCB板之间设有绝缘板隔离。

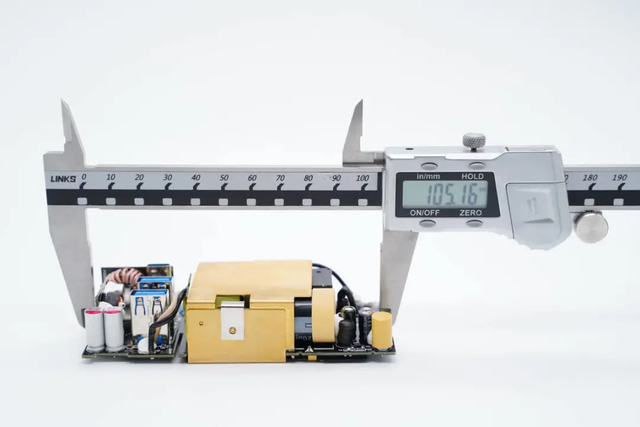

整个PCB板的长度约为105.1mm。

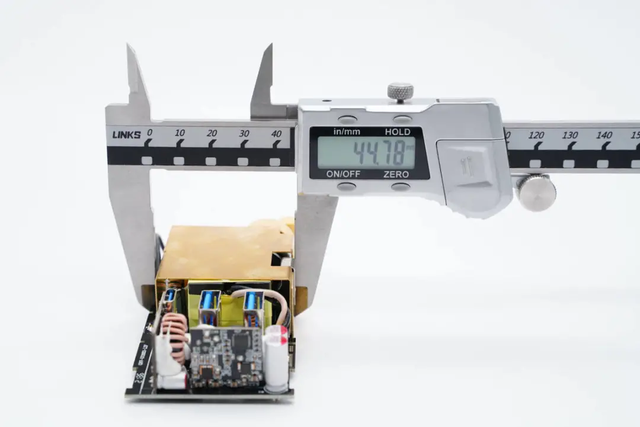

宽度约为44.8mm。

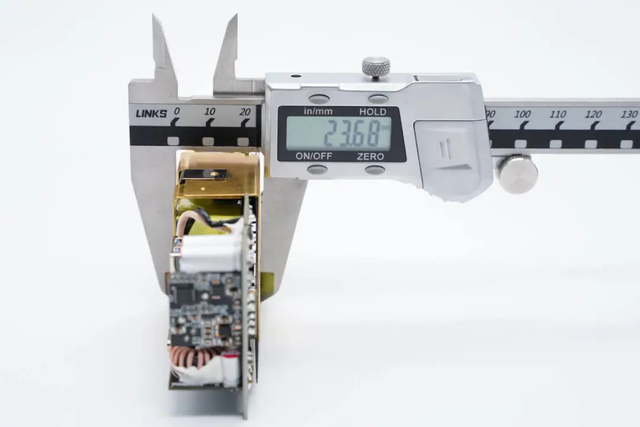

厚度约为23.7mm。

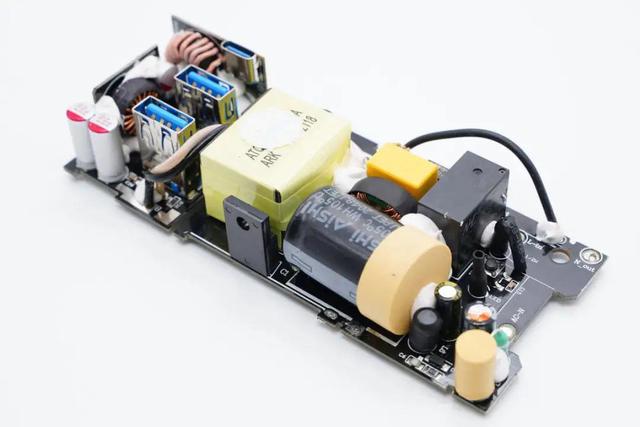

拆除散热片之后，正面初级部分可见继电器、变压器、电解电容、MOS等。

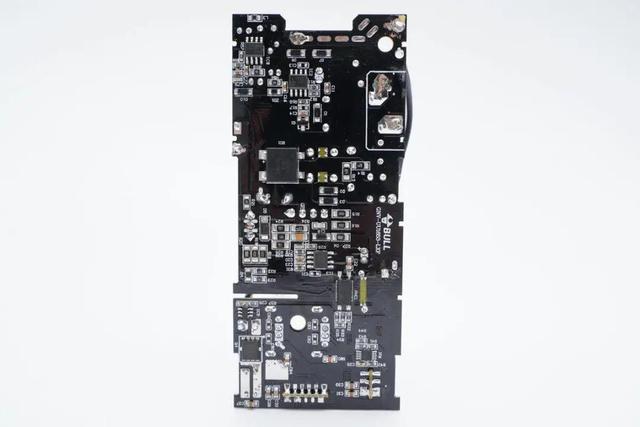

PCB板背面一览，从上至下分为继电器控制电路、初级PWM控制电路、次级同步整流电路三部分。

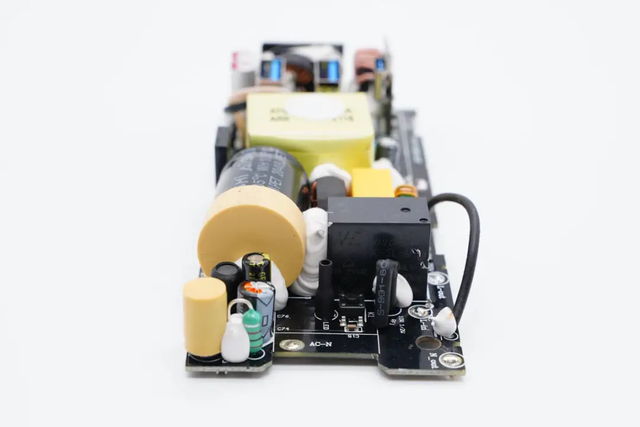

输入端这边能看到的是电容、电感组成的非隔离降压电路，黑色方块为继电器。
降压电感。

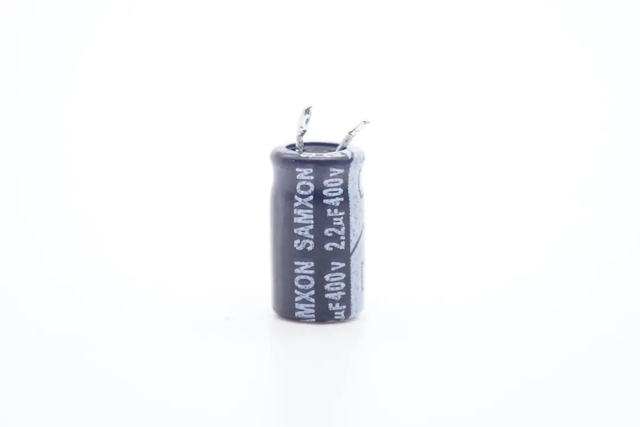

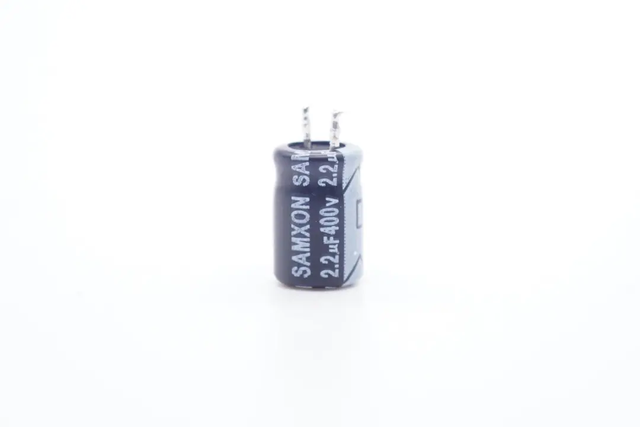

一颗SAMXON的滤波电容，规格为400V 2.2μF。
另外一颗是同品牌规格的电容。

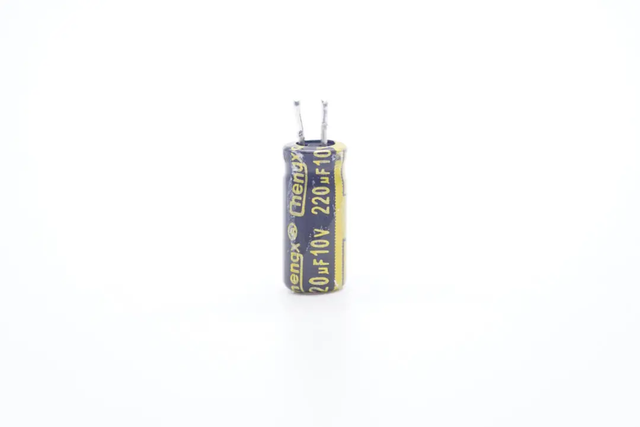

此外还有一颗小电容，规格为10V 220μF。

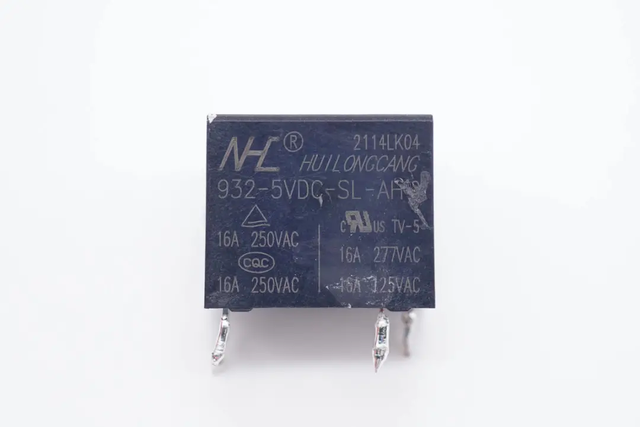

宁波汇龙仓 932-5VDC-SL-AH 继电器，线圈电压5V，触点容量10A250V，用于配合轻触开关控制电路通断。

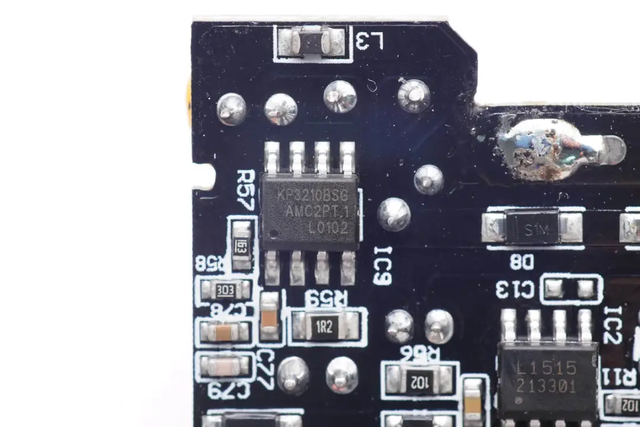

来自必易微KP321XB系列高性能低成本PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。与以上元件组成非隔离开关电源，用于继电器通断控制。

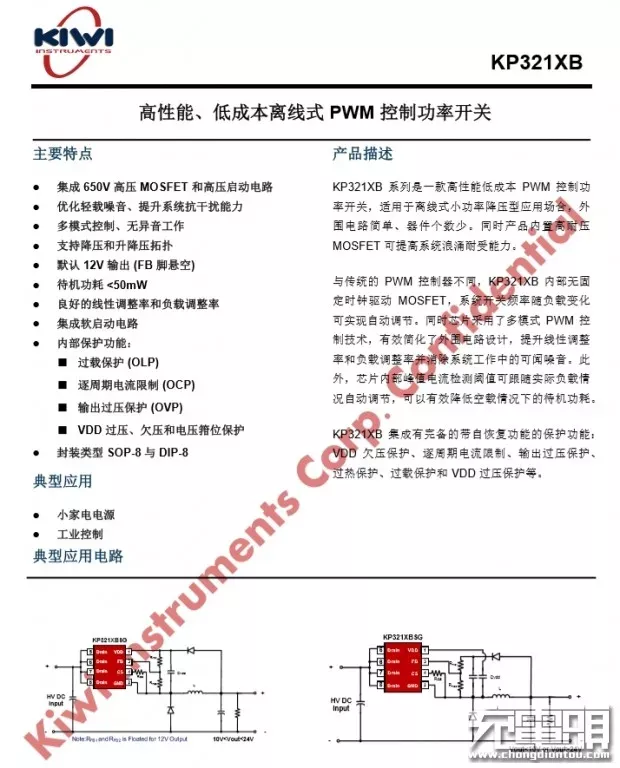

必易微KP321X系列资料信息。

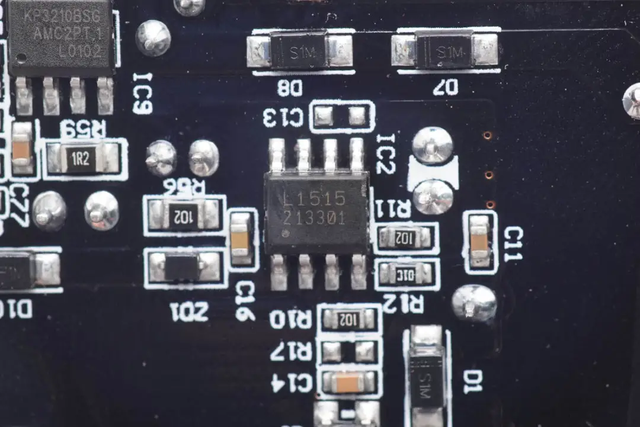

丝印L1515的IC，响应按键开关操作控制继电器。

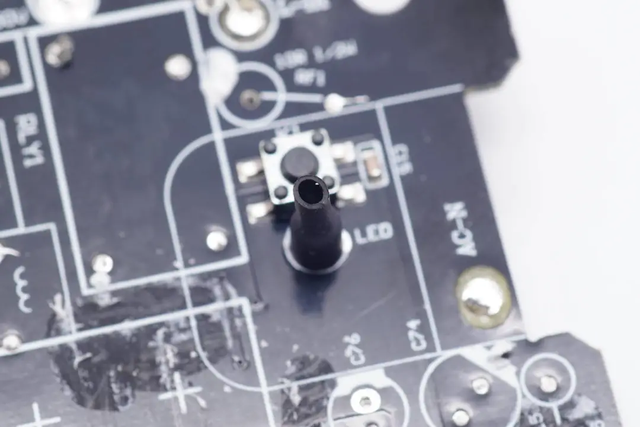

指示灯外套热缩管，使光线集中。

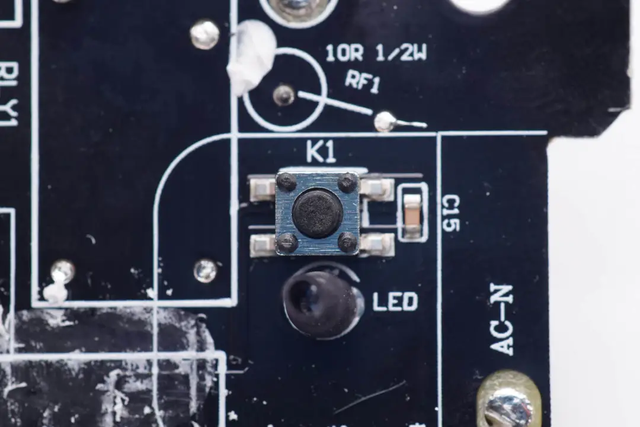

按键开关特写。

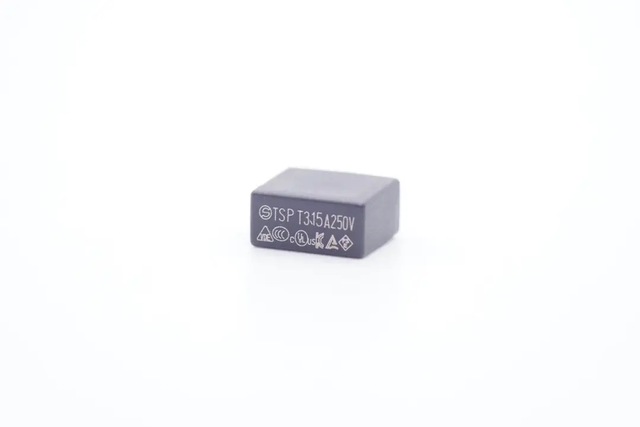

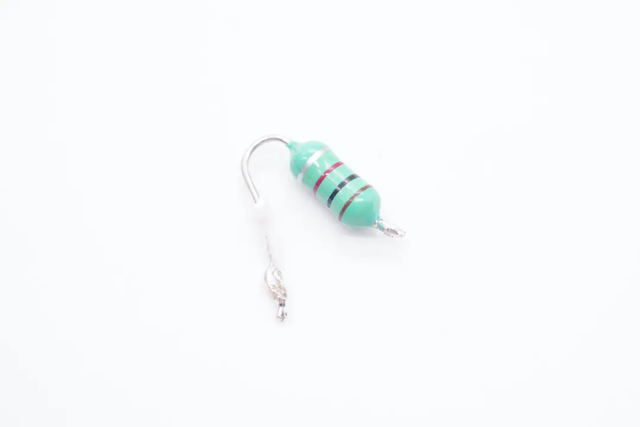

输入端延时保险丝，规格为3.15A 250V。

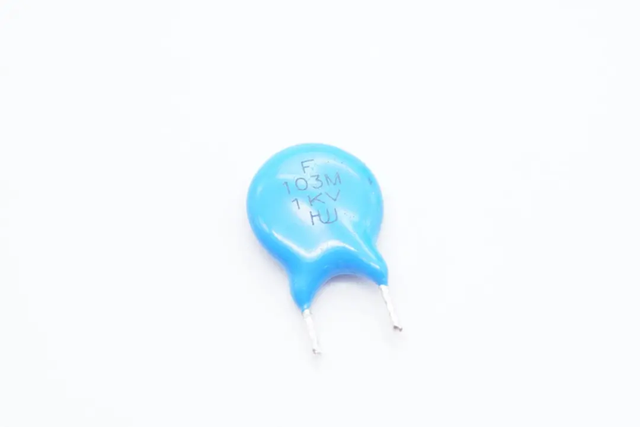

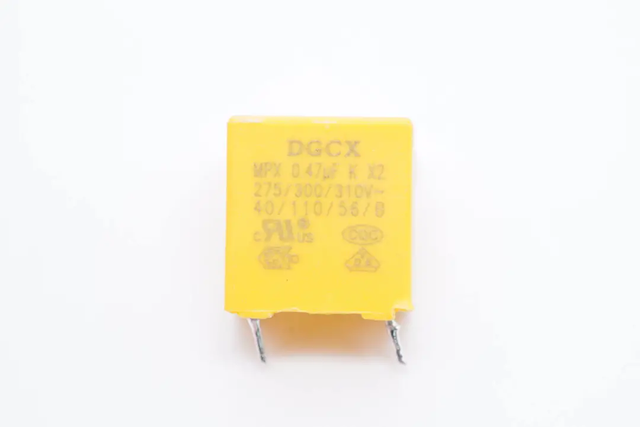

X电容来自东莞市成希电子有限公司。

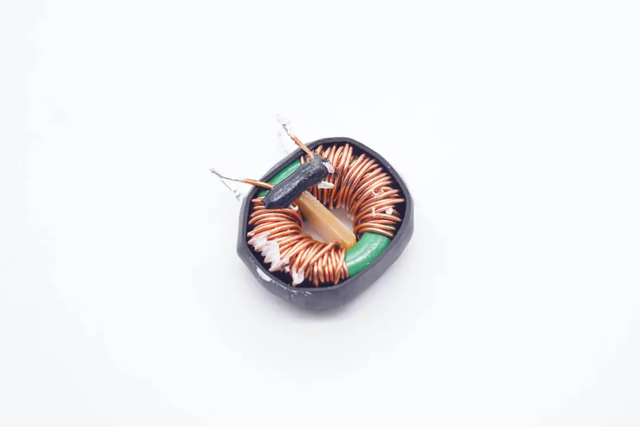

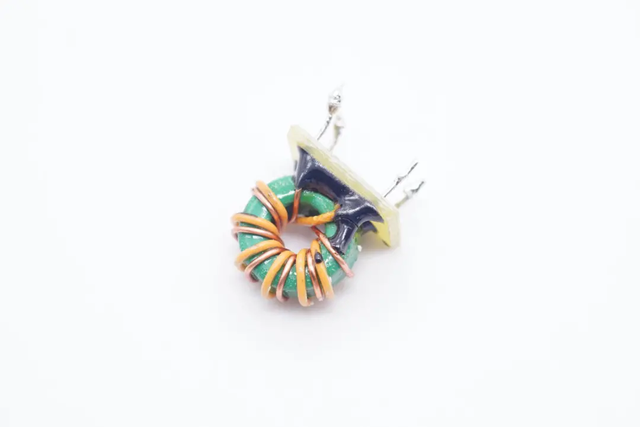

输入滤波共模电感。
另一颗共模电感。
压敏电阻特写。

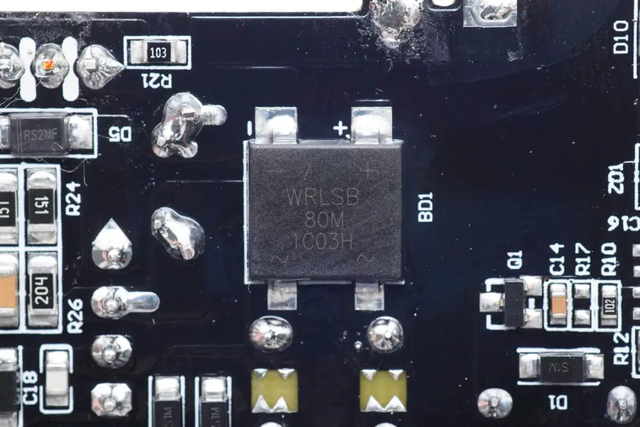

开关电源的输入端整流桥来自沃尔德，型号WRLSB80M。

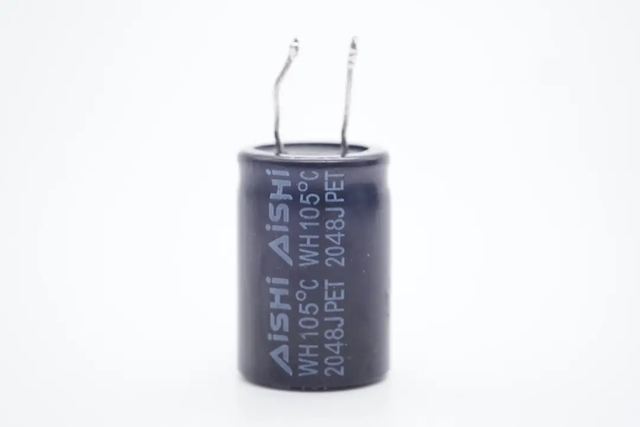

初级滤波电解电容采用AiSHi艾华品牌。

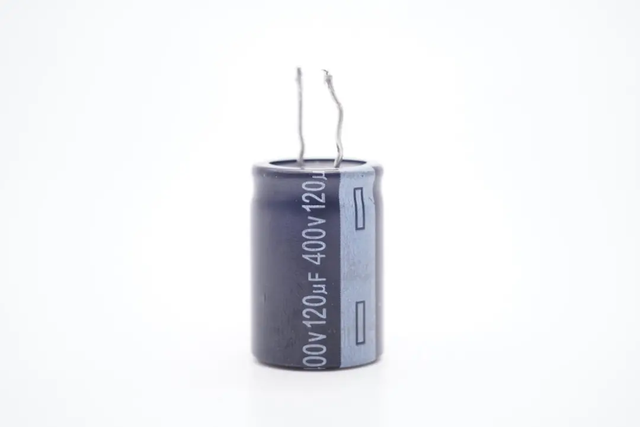

规格400V 120μF。

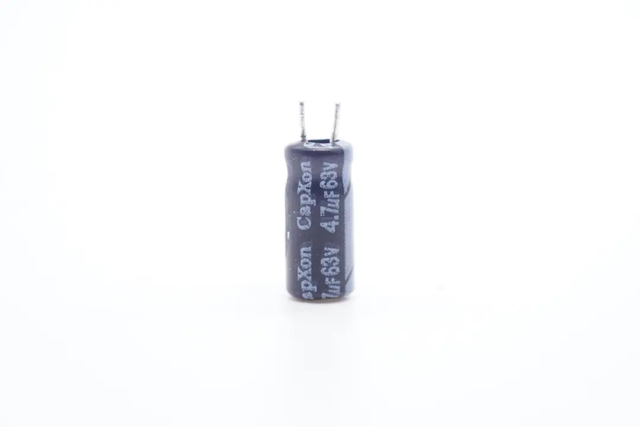

PWM主控芯片供电电容，规格63V 4.7μF。

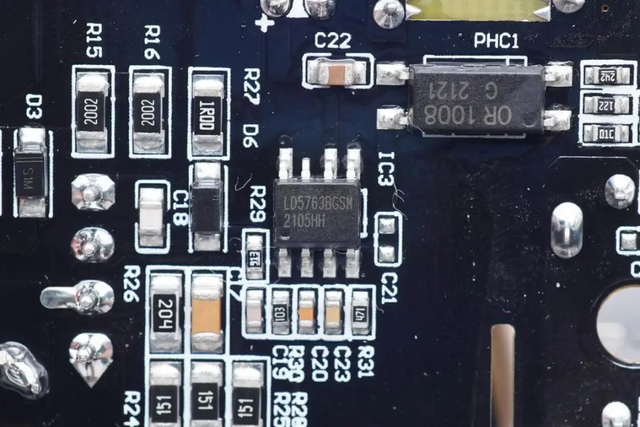

PWM主控芯片采用通嘉科技LD5763BGSM，工作频率最高可达100KHz。

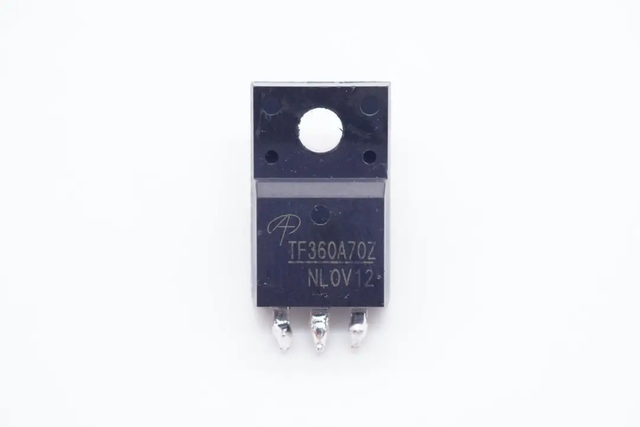

初级开关MOS管来自AOS万代，型号AOTF360A70L，NMOS，耐压800V。

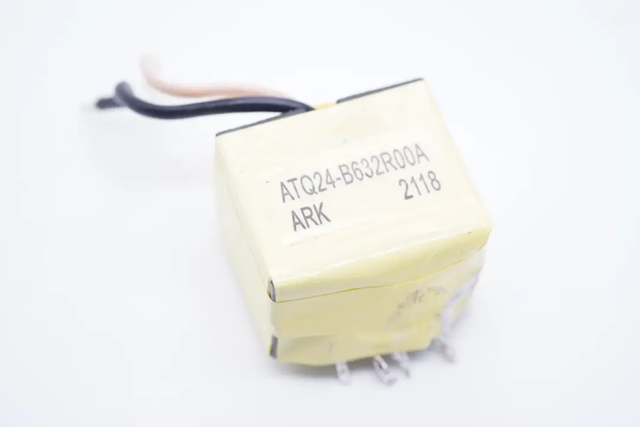

变压器特写，使用绝缘胶带严密包裹。

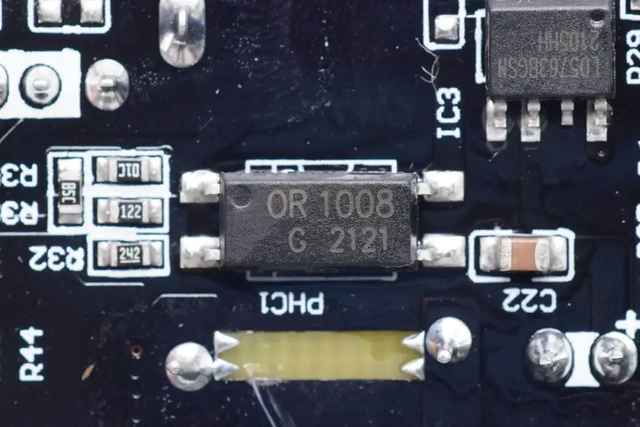

OR 1008光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

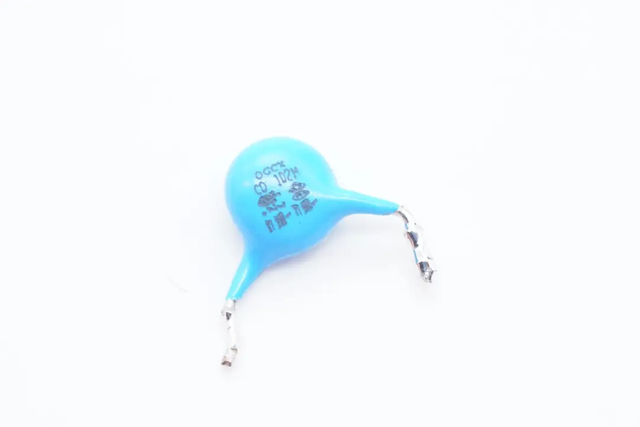

用于输出抗干扰的Y电容同样来自东莞成希。

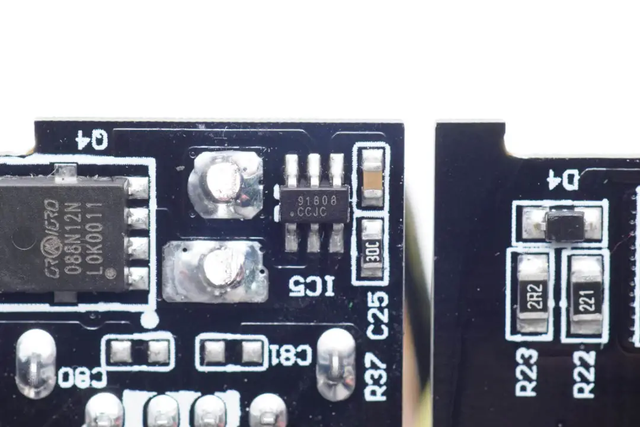

次级侧同步整流细芯片丝印91808。

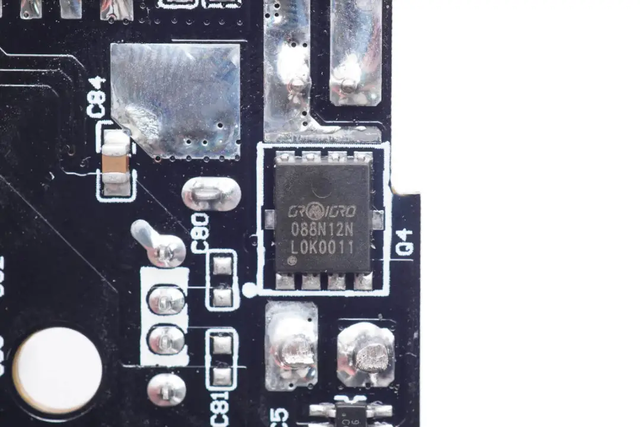

次级同步整流MOS来自华润微，丝印088N12N。

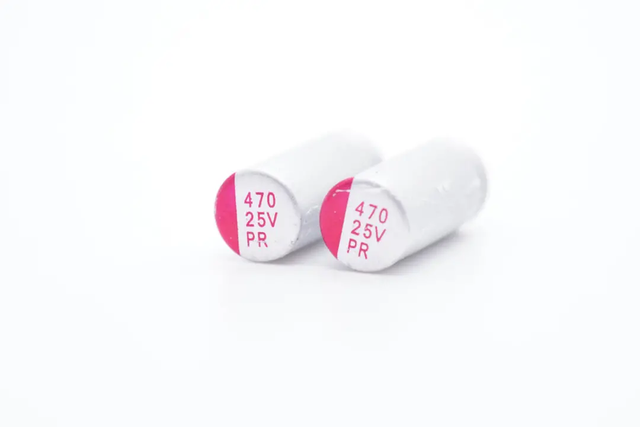

两颗同步整流输出滤波固态电容，规格均为25V 470μF。

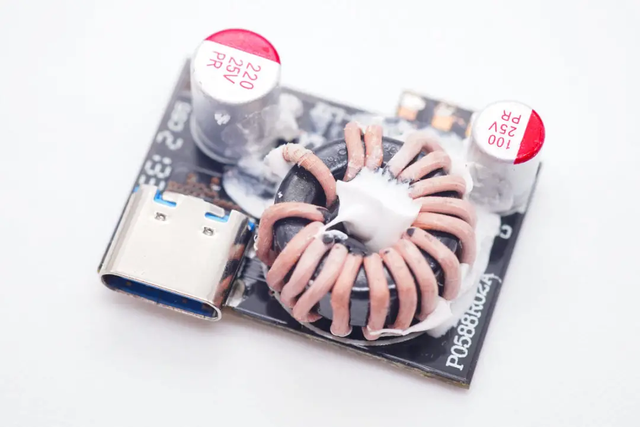

USB-C接口所在的PCB板上设有一个二次降压电路，正面设有两颗滤波固态电容和一颗电感，两颗电容的规格分别为25V 100μF和25V 220μF。

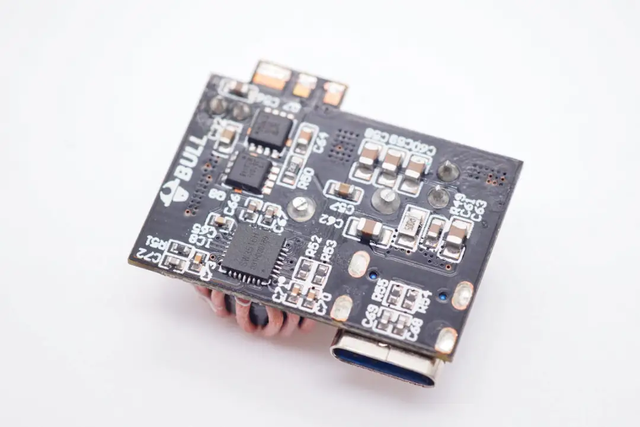

PCB板背面是降压协议主控芯片和两颗外置的MOS管。

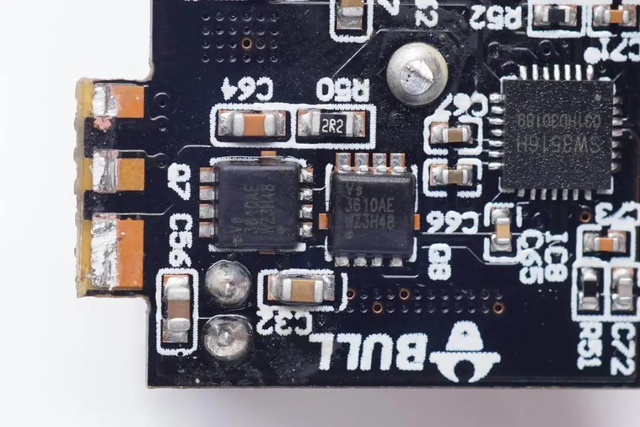

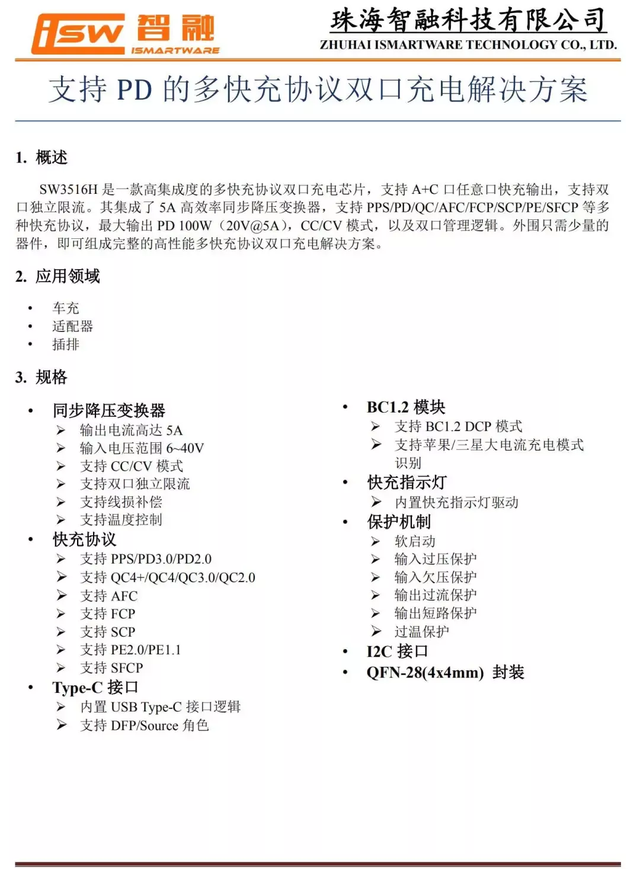

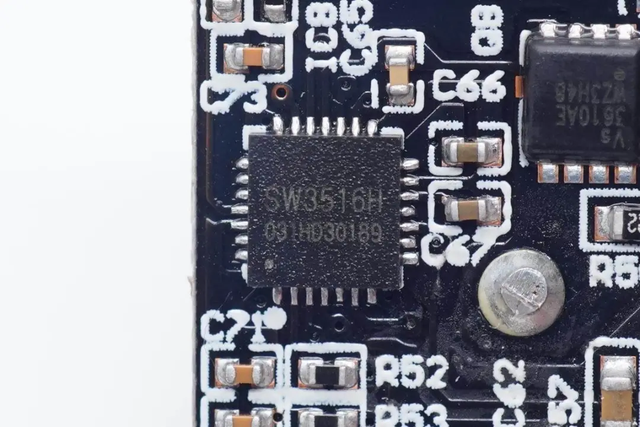

二次降压主控芯片采用的是智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，智融SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

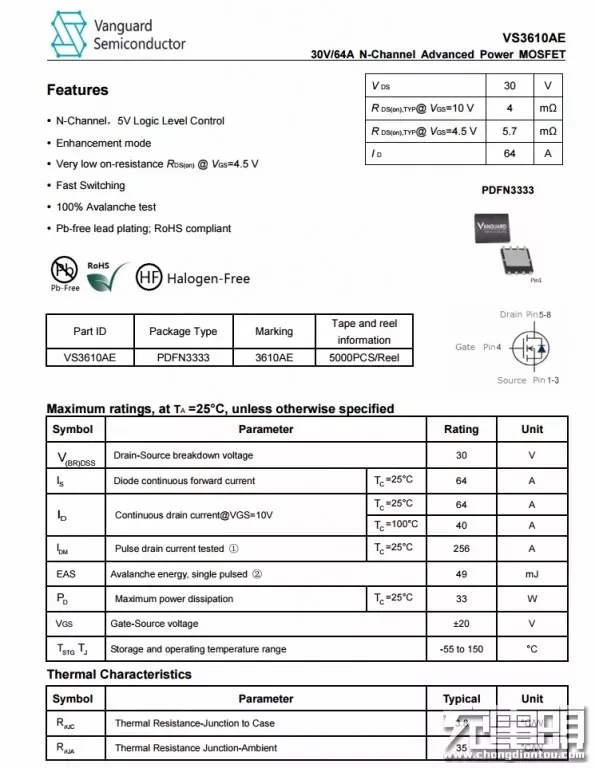

两颗外置的MOS管来自威兆半导体，型号VS3610AE，NMOS，耐压30V。
充电头网了解到，采用威兆VS3610AE的产品还有mophie 20W PD快充充电器、贝尔金25W PD快充充电器、努比亚小黄人65W双口氮化镓快充、Aohi Magcube 65W PD快充氮化镓充电器、小米11 Pro/Ultra标配67W快充充电器等，性能获得客户高度认可。

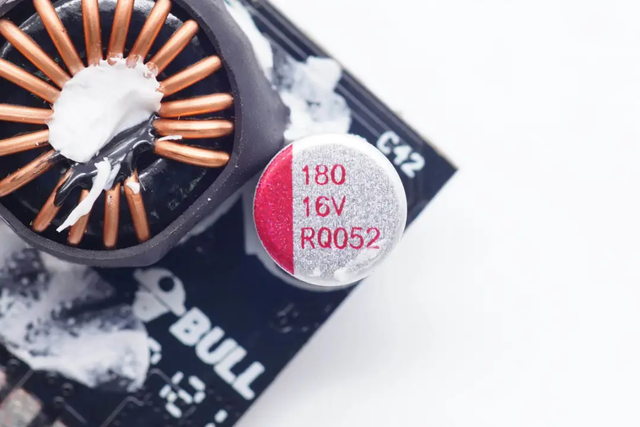

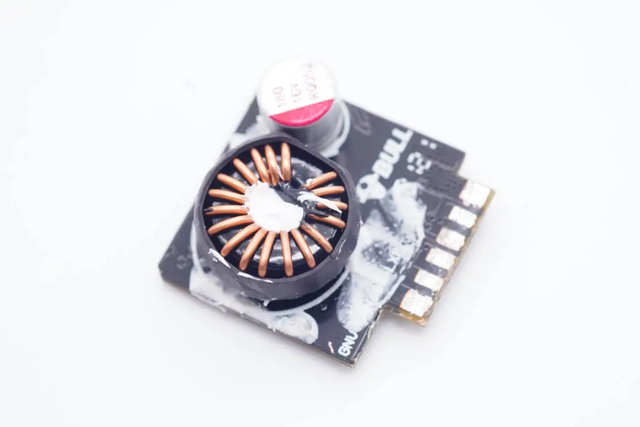

另外一块降压PCB板上同样设有一颗电感和一颗滤波电容。
电容规格为16V 180μF。

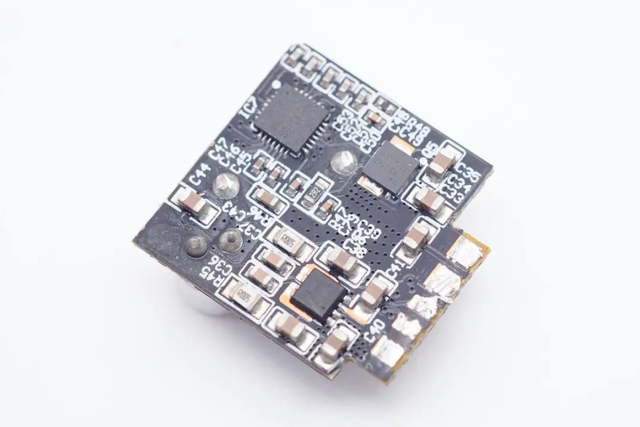

背面是一颗降压芯片和两颗MOS管。

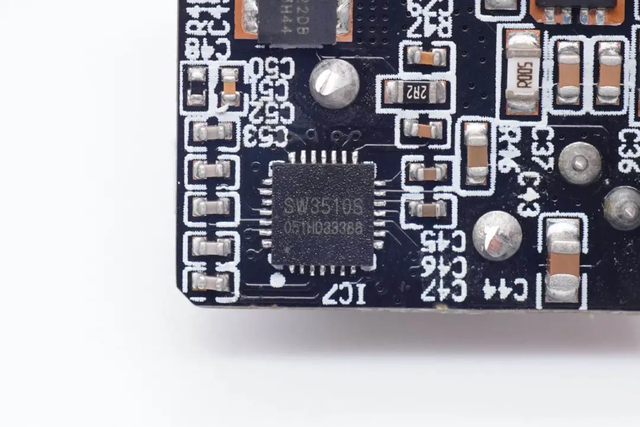

智融SW3510用于两个USB-A口同步整流降压和协议识别，这是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
此外其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

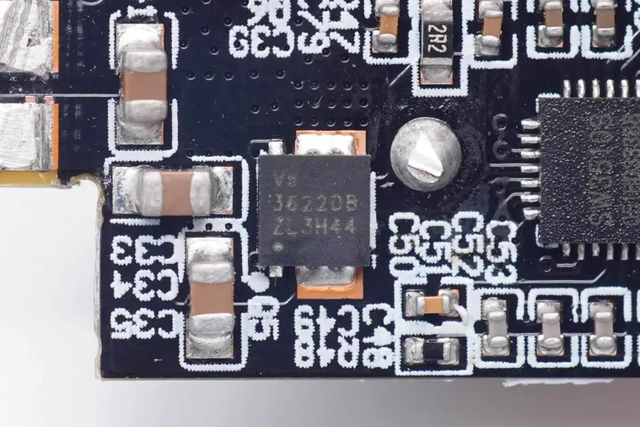

智融SW3510外挂一颗威兆VS3622DB，双NMOS，耐压30V，非对称，用于为两个USB-A口输出同步整流降压。

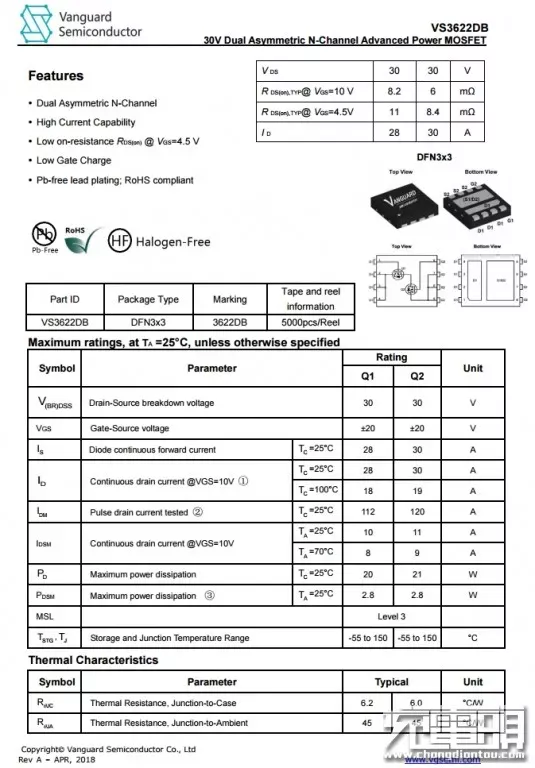

威兆VS3622DB资料信息。

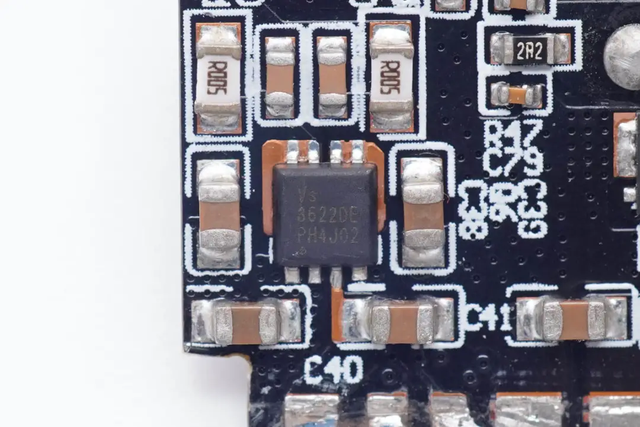

威兆VS3622DE 双NMOS，耐压30V，这里作为两个USB-A口的输出VBUS开关，上方两颗R005电阻为两路USB-A输出检流电阻，实现独立的输出过流保护。

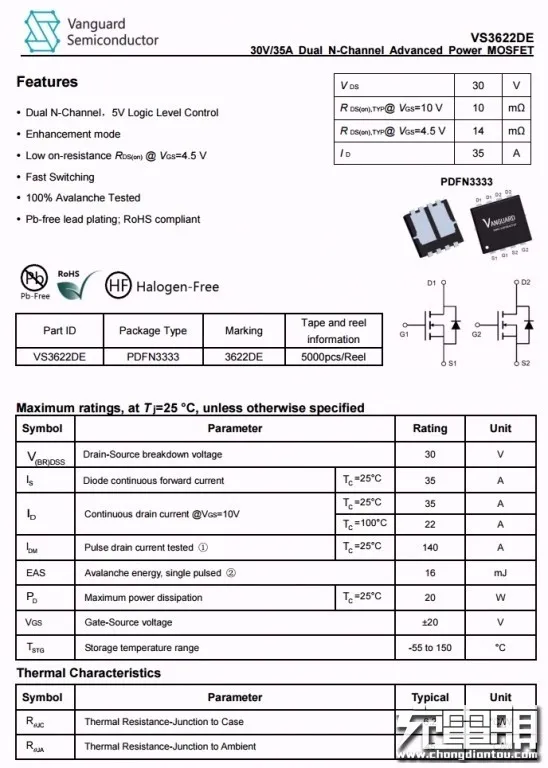

威兆VS3622DE详细规格资料。

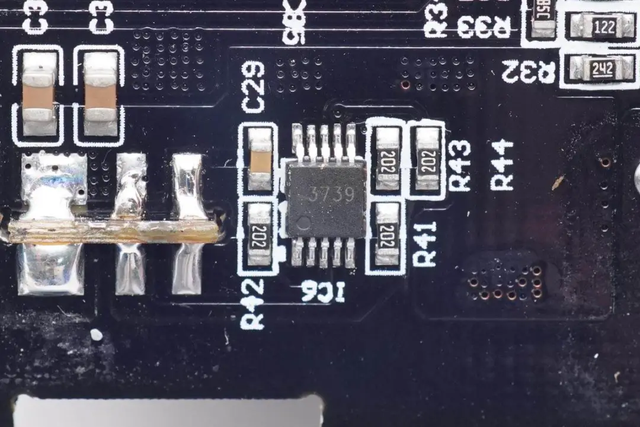

外置MCU用于USB-C与USB-A口共同输出时功率智能分配。

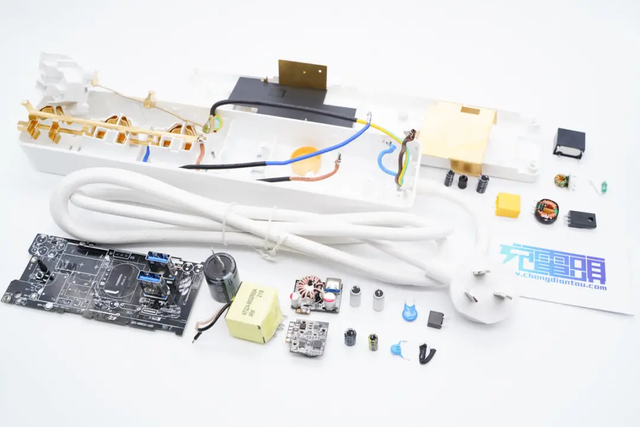

插线板全部拆解完毕。
充电头网拆解总结
在此之前，公牛已经推出了一款65W 2A1C快充延长线插座，外观方面，这款新品相比老款而言，少了三个两脚AC插孔，机身更加修长，放在桌面时，既能够给笔记本电脑、手机以及智能穿戴产品充电，又还不会占用过多的空间。
就拆解来看，两款产品的电路布局虽然不一样，但是在电路架构、核心芯片用料等方面基本保持一致，触点开关通过继电器实现对整个插线板的控制。充电器部分采用的是开关电源固定电压输出+二次降压的架构，开关电源部分采用了通嘉科技的PWM主控，二次降压部分两路独立降压分别由智融SW3516H和智融SW3510控制，电容均来自业内大厂，用料扎实。
