采用智融SW3516H协议芯片，航嘉100W氮化镓双认证安全快充拆解

我们都知道航嘉在去年推出过一款重磅65W氮化镓双认证安全快充，配备1A1C接口可以给两台手机等电子产品充电。近期，充电头网了解到航嘉又推出了一款百瓦级氮化镓充电器，其配备2C1A三个主流USB接口，双C口均支持100W快充，支持功率盲插使用方便，A口支持常规18W快充。

航嘉集团历经27年深耕发展，已稳步成长为电源行业内知名品牌。航嘉也是在2020年国内首批获得CCC和CQC（AAA级）双认证的企业，旗下PC电源、充电器、适配器、插座、行业电源等产品质量均获得国家级认可。新推出的这款100W氮化镓安全快充亦通过了CCC、CQC（AAA级）双认证，充电头网已对其进行过详细评测，下面就拆开看看实际用料做工如何。

此前，充电头网还和大家分享了航嘉180W ATX12V only PC电源、航嘉迷你20W PD快充充电器、航嘉55W USB PD快充充电器等多款产品的拆解，欢迎查阅。

一、航嘉100W氮化镓双认证安全快充外观

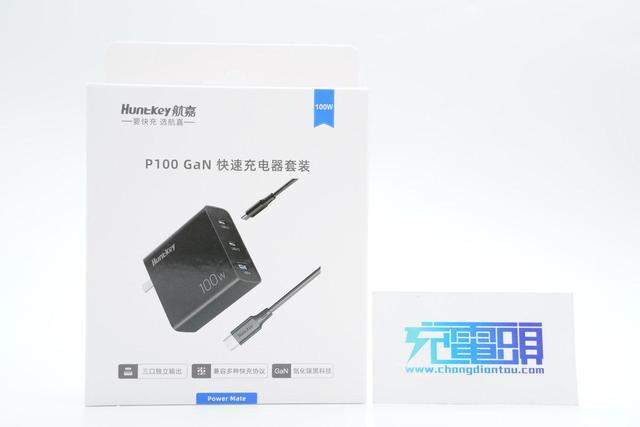

包装盒设计风格延续，正面印有HuntKey航嘉品牌、100W标识、充电器名称和外观图、三大卖点。

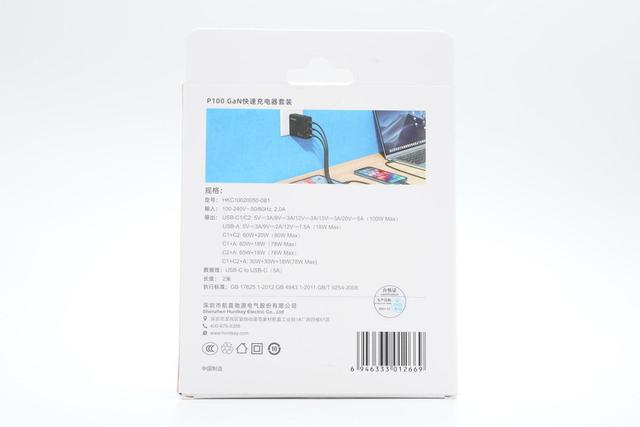

背面印有充电器使用场景和参数。

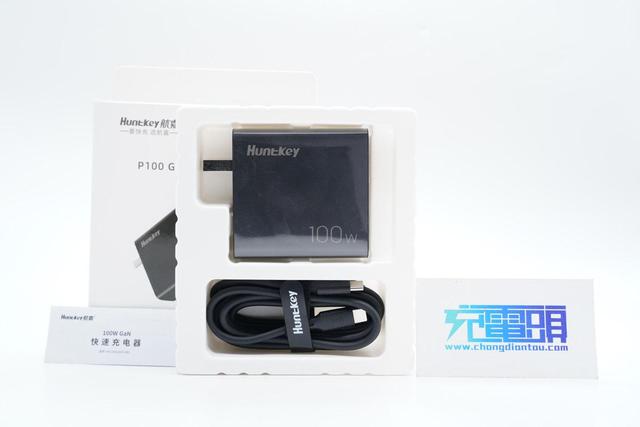

包装内含充电器、数据线和使用说明书。

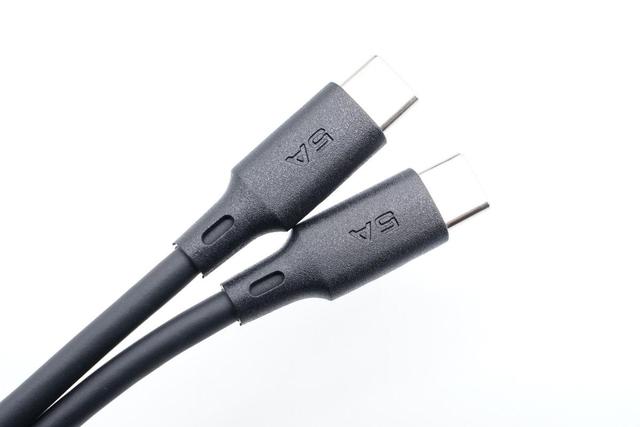

附带线缆是CC线，线头外壳磨砂方便插拔，此外凹印5A字样，表明可过5A电流。

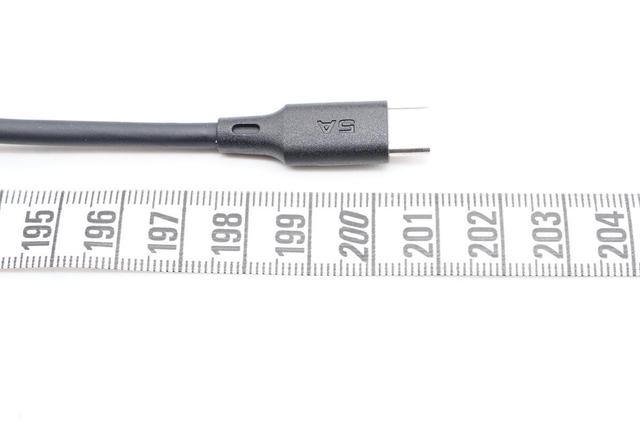

测得线缆长度约为2米。

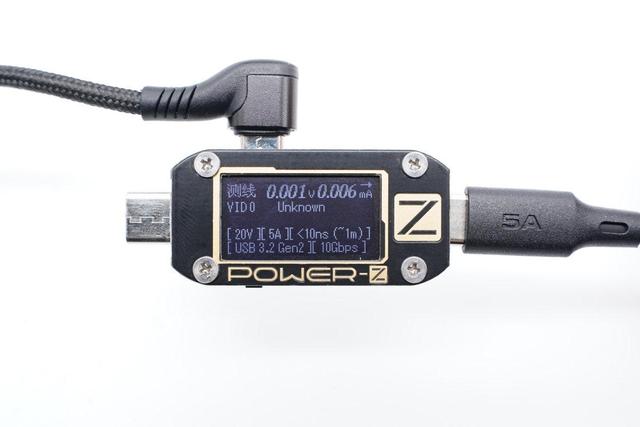

另外使用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片，电力传输能力20V5A，即支持100W PD快充。

充电器采用方块造型设计，外壳为PC阻燃材质，表面磨砂，输入输出两端边缘过渡明显。

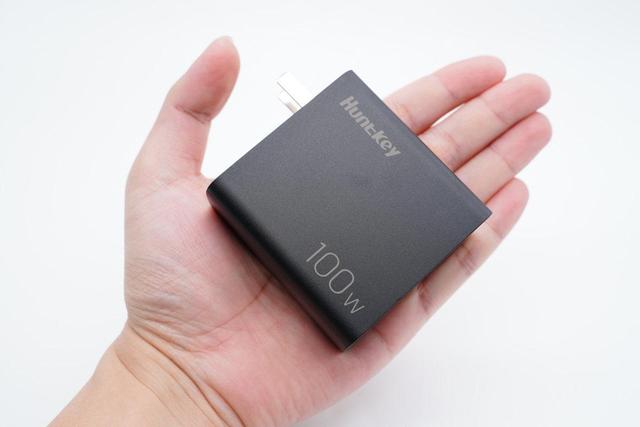

机身正面印有HuntKey品牌logo以及100W字样。

充电器配备固定式国标插脚。

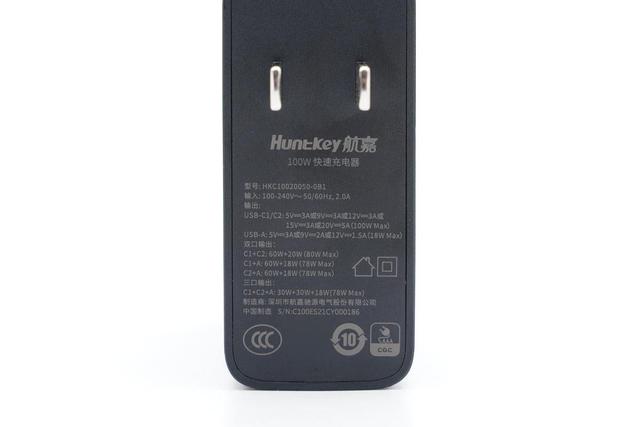

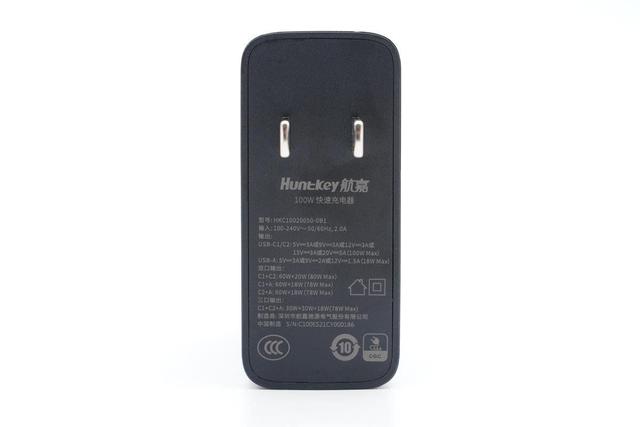

输入端外壳上印有充电器参数。

型号：HKC10020050-0B1

输入：100-240V~50/60Hz 2A

USB-C1/2：5V3A、9V3A、12V3A、15V3A、20V5A(100W Max)

USB-A输出：5V3A、9V2A、12V1.5A(18W Max)

双口输出：

C1+C2：60W+20W (80W Max)

C1+A：60W+18W (78W Max)

C2+A：60W+18W(78W Max)

三口输出：

C1+C2+A：30W+30W+20W(78W Max)

制造商：深圳市航嘉驰源电气股份有限公司

产品已经通过了CCC、CQC(AAA)认证。

输出端配有2C1A接口，均采用蓝色胶芯，接口旁印有区别标识。

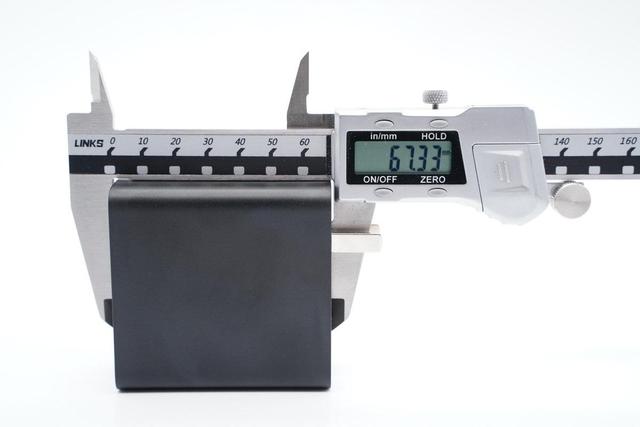

测得充电器机身高度为67.33mm。

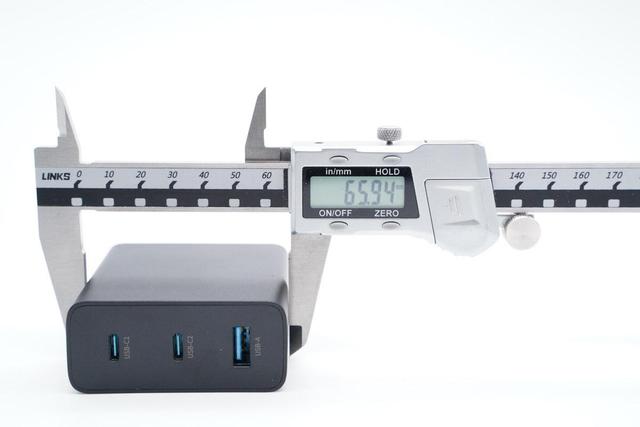

宽度为65.94mm。

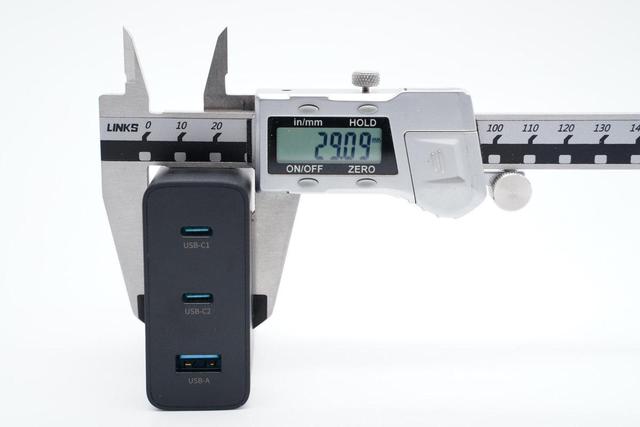

厚度为29.09mm。

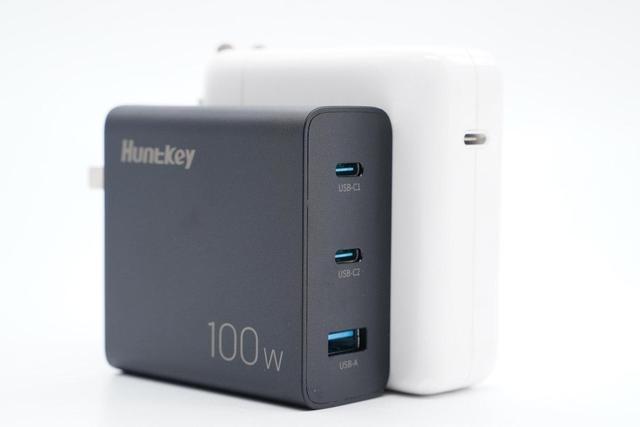

和苹果96W充电器对比，体积小一些。

充电器拿在手上的直观感受。

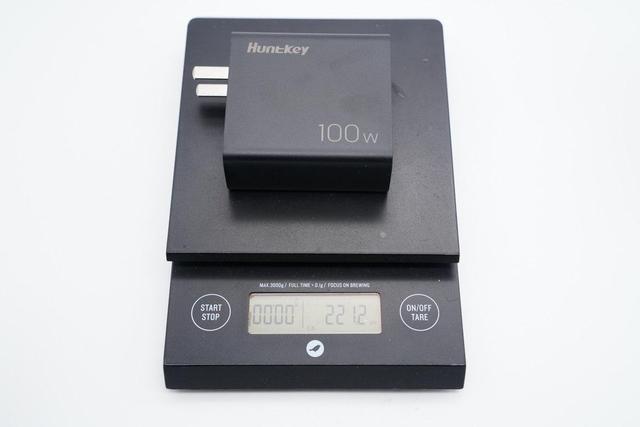

另外充电器净重约为221g。

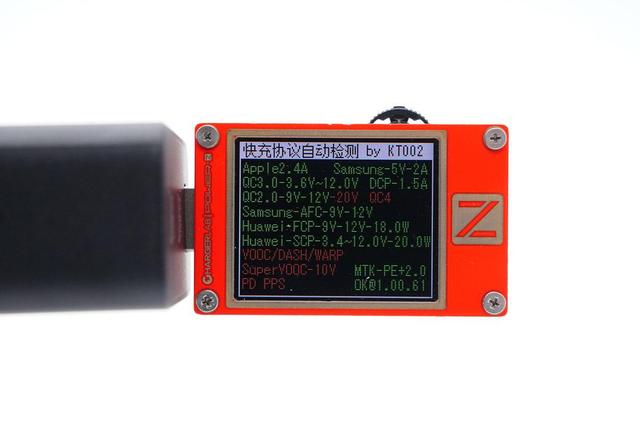

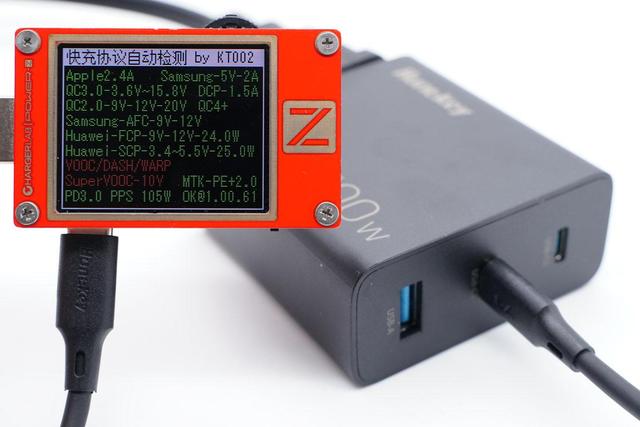

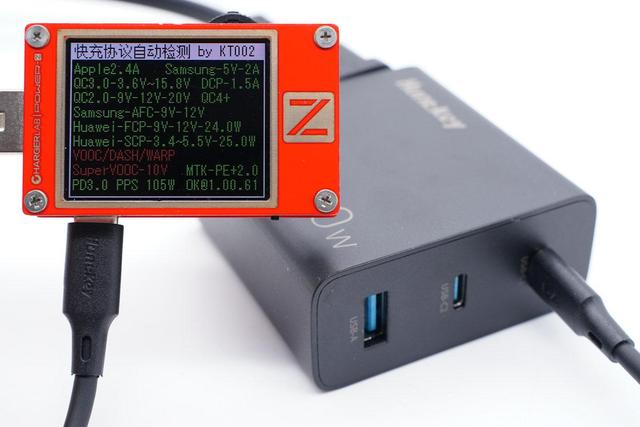

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

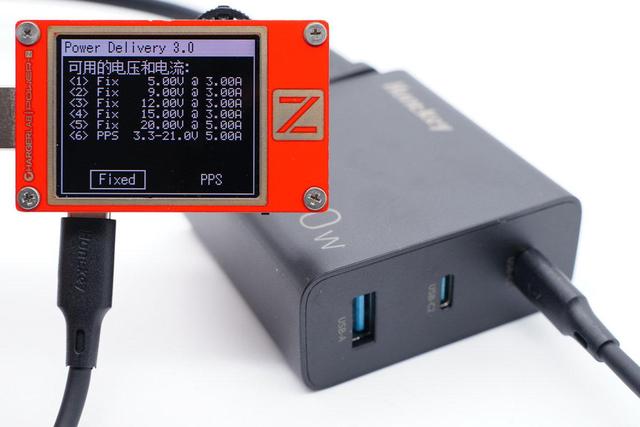

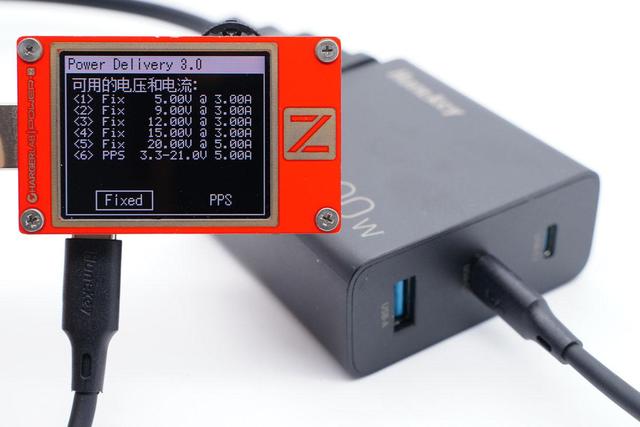

并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

另外测得C2口兼容协议和C1口的完全一样。

PDO报文也相同，即两个C口支持单口功率盲插，使用方便。

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

二、航嘉100W氮化镓双认证安全快充拆解

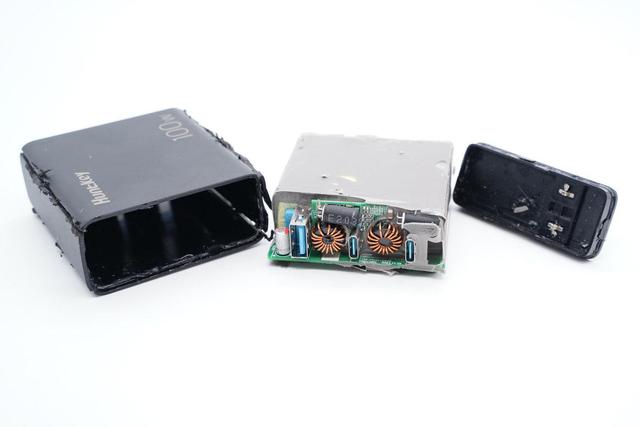

充电器内部灌胶处理，提升整体耐候性和散热性能。

将导热胶清理干净方便观察。

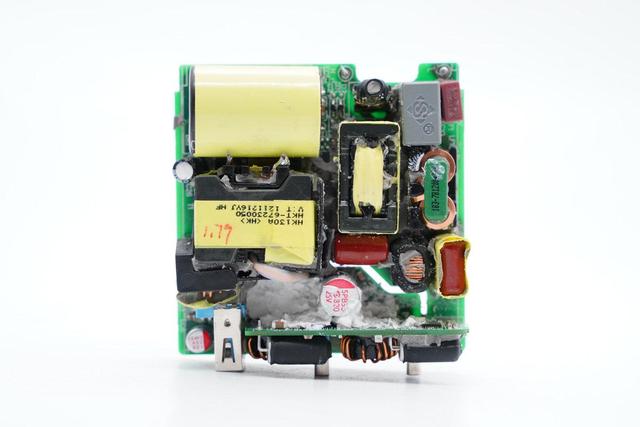

板子正面一览，右侧设有输入EMI滤波和PFC升压电路的器件，左侧设有高压滤波电解电容和变压器，输出端焊接小板。

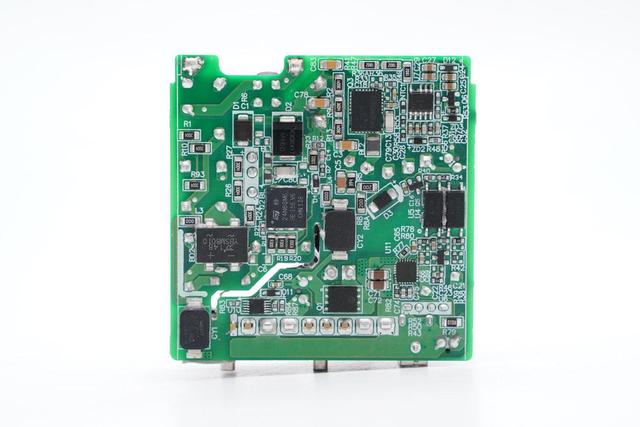

主板背面一览，左侧设有整流桥、PFC升压开关管、续流二极管，右上角是开关电源PWM控制器和氮化镓功率开关管，次级侧设有MCU、同步整流管以及A口的降压协议IC。

通过观察发现，这款充电器采用PFC+QR开关电源架构，输出端三口分别采用三路独立二次降压电路输出，输出功率智能分配。下面我们从输入端开始了解各器件的信息。

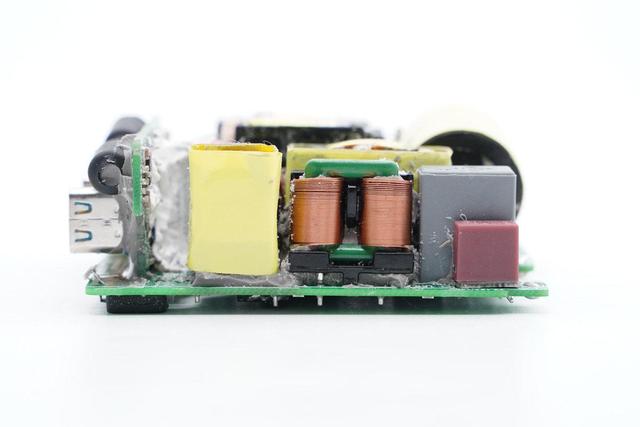

PCB板一侧设有保险丝、共模电感、安规X电容、滤波电容等器件，薄膜滤波电容包裹绝缘胶带。

延时保险丝特写，规格为3.15A 250V。

安规X电容来自STE松田电子。

共模电感外套绝缘管。

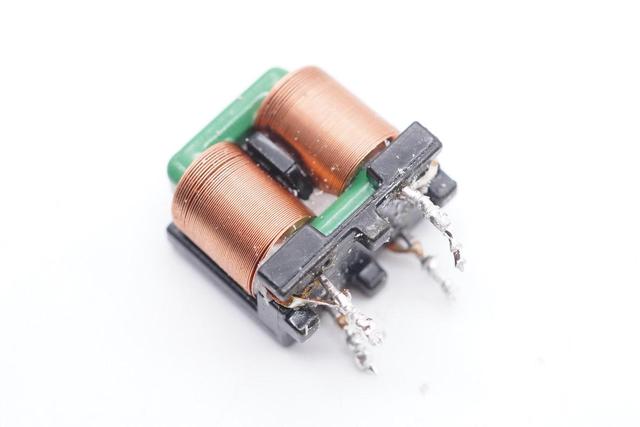

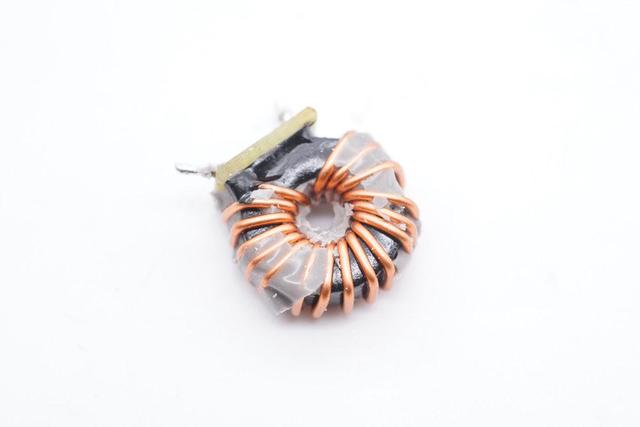

另一颗共模电感扁平铜带绕制，两级设计用于滤除EMI干扰。

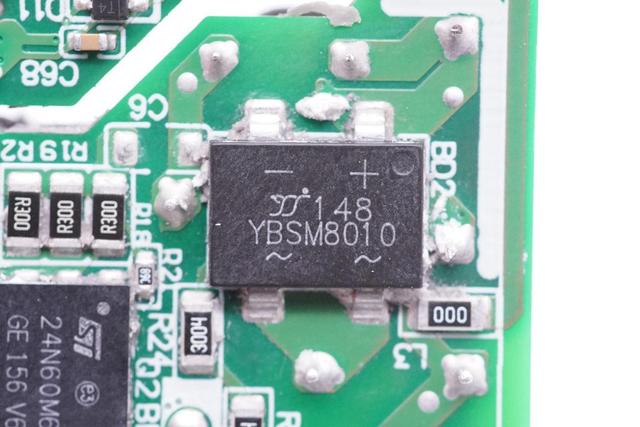

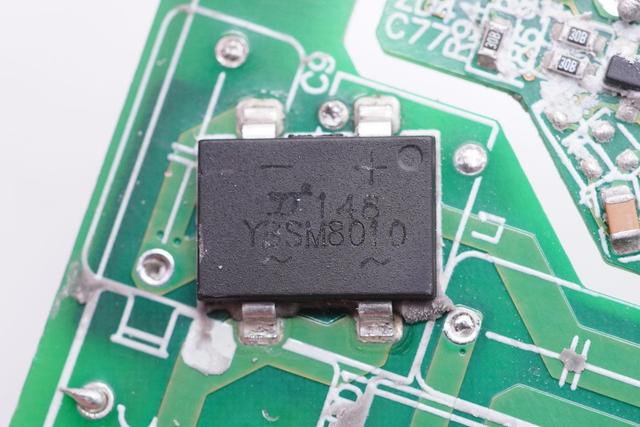

扬杰YBSM8010整流桥特写。

另一颗扬杰YBSM8010整流桥在主板正面。

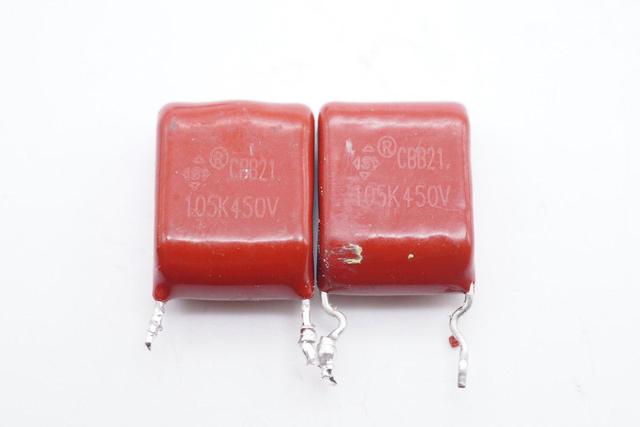

两颗薄膜滤波电容特写，105K450V。

滤波电感外套绝缘管。

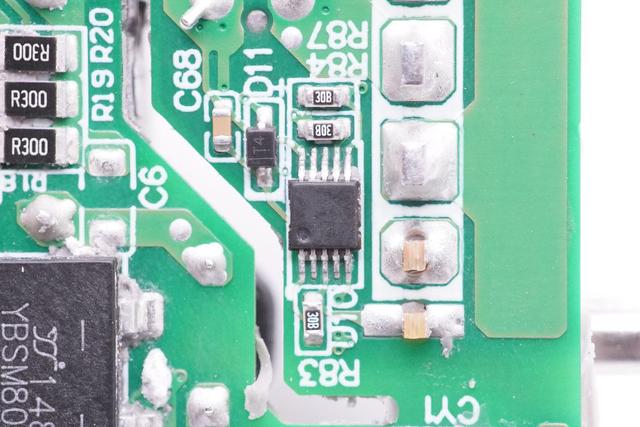

PFC升压控制器来自矽力杰，型号SY5072B，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关以获得高效率及优化EMI性能。

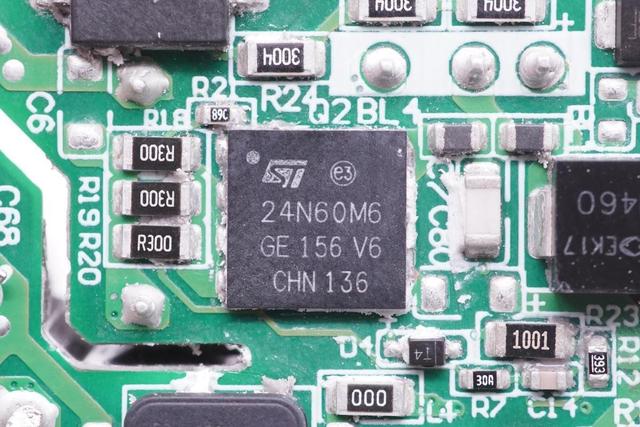

PFC升压开关管采用意法STL24N60M6，耐压600V，导阻209mΩ，PowerFLAT 8x8 HV封装。

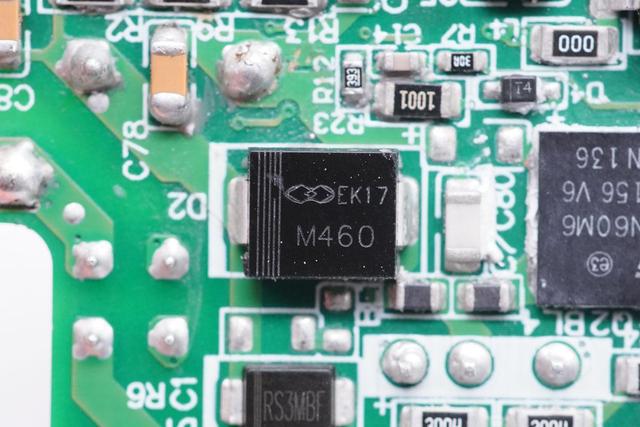

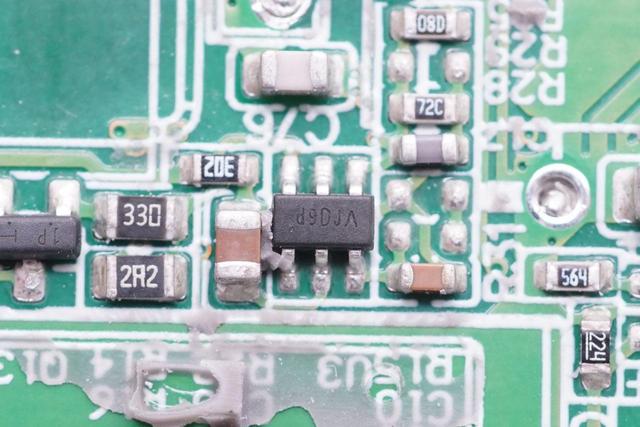

丝印M460的二极管用于PFC升压整流。

PFC升压电感特写，来自华科隆。

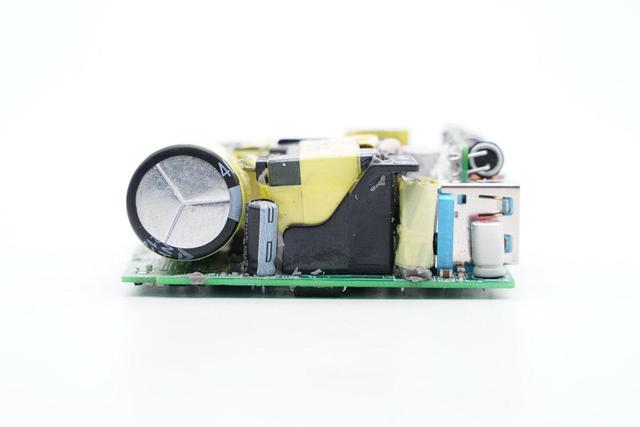

另一侧设有高压滤波电解电容、主控芯片供电电容、变压器以及滤波电感，变压器外套塑料壳，电容以及电感包裹绝缘胶带。

高压滤波电解电容来自AiSHi艾华。

规格为400V 120μF。

小电容也是来自艾华，规格为100V 10μF。

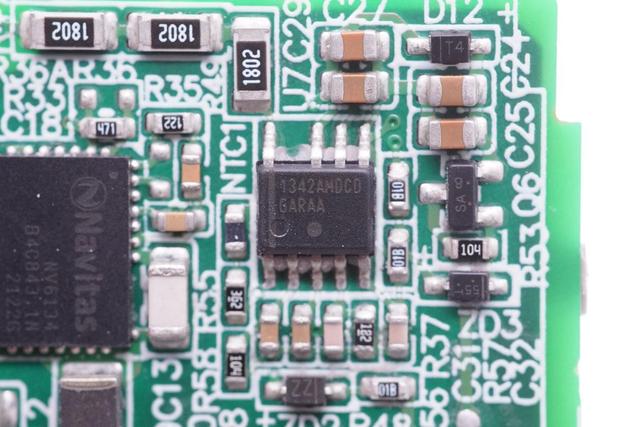

开关电源PWM控制器为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

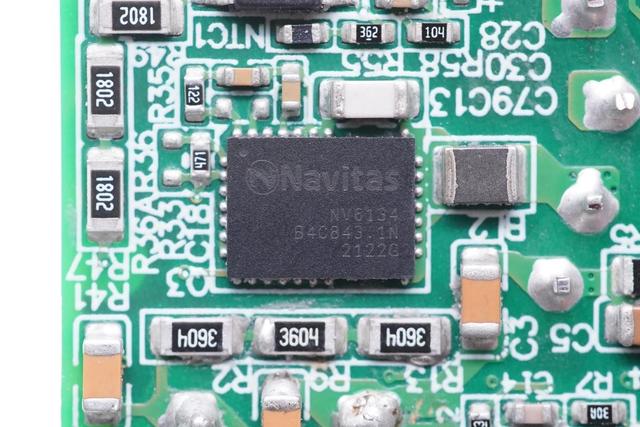

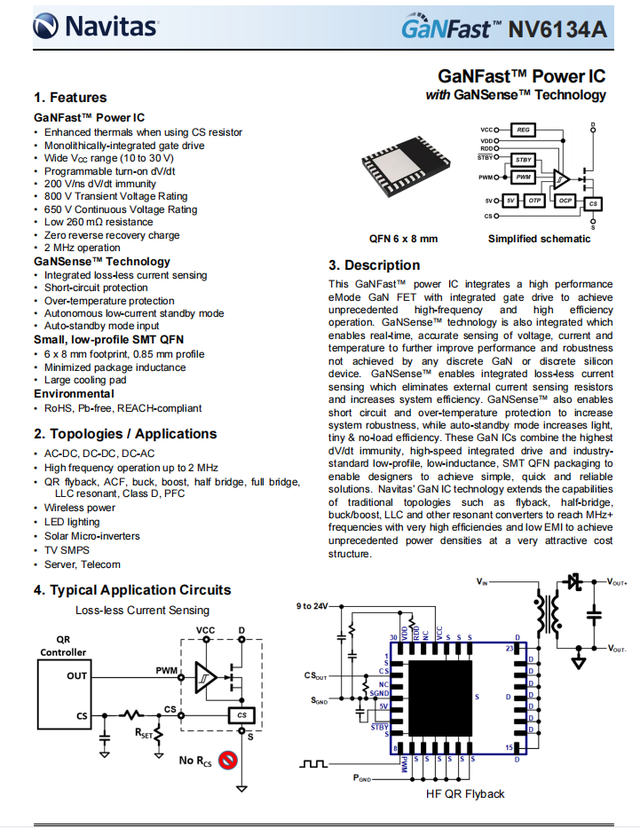

氮化镓功率芯片采用纳微半导体的NV6134，这是基于纳微GaNSense技术设计的新一代产品，进一步提升性能及可靠性。NV6134内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充、摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用。

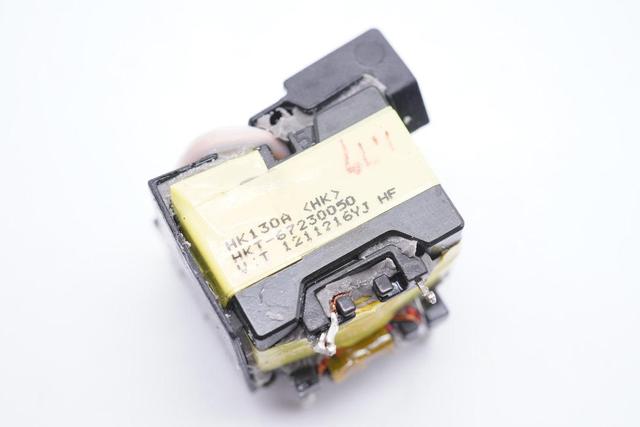

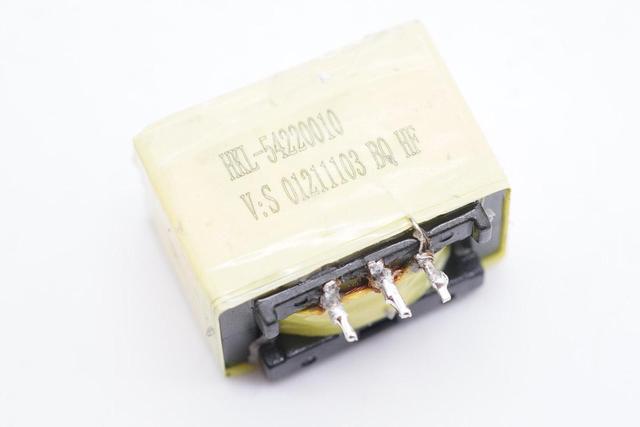

变压器特写。

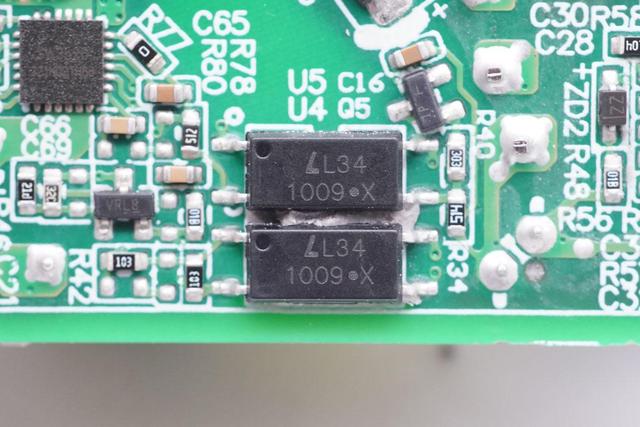

两颗光耦特写，用于输出电压反馈和电路保护。

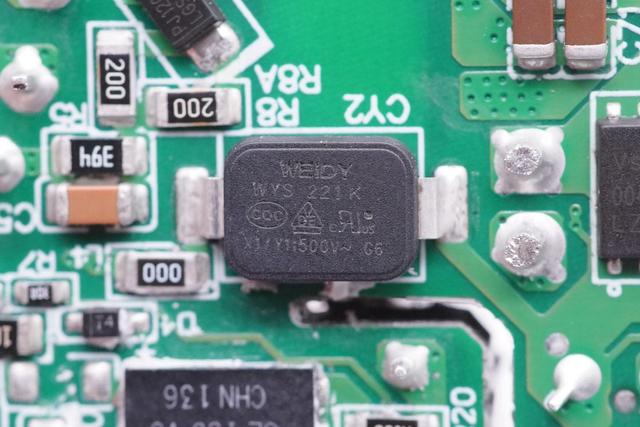

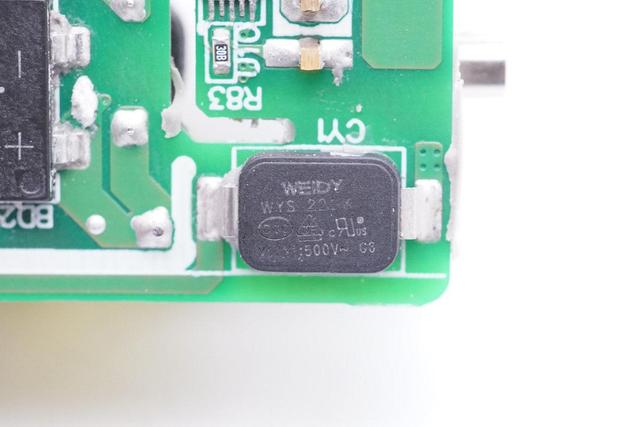

贴片Y电容来自WEIDY纬迪。

另一颗纬迪贴片Y电容特写。

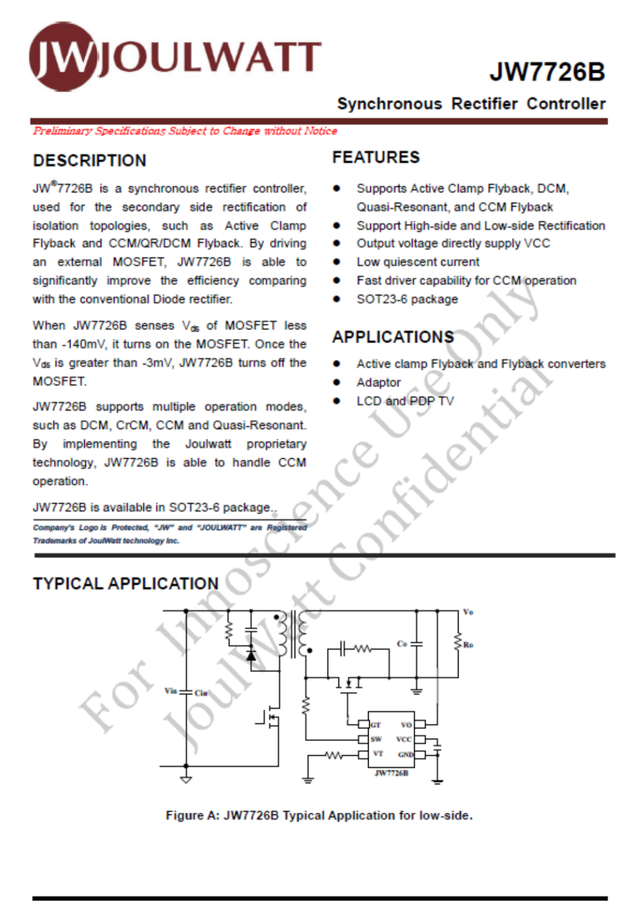

同步整流控制器采用杰华特JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。

充电头网拆解了解到，杰华特JW7726还被倍思87W双模混动氮化镓快充、爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

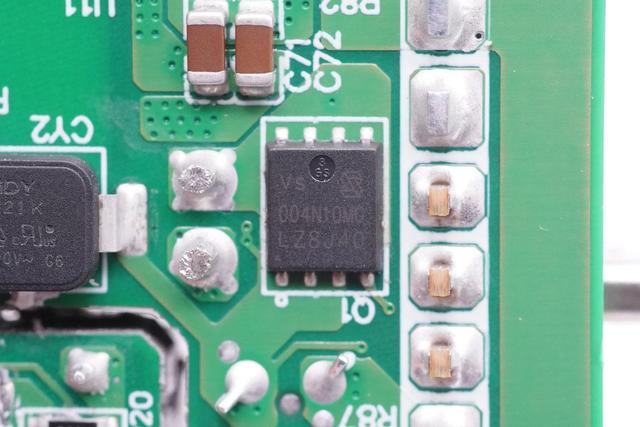

同步整流MOS管来自威兆半导体，型号VSP004N10MS-G，耐压100V，导阻3.8mΩ，PDFN5x6封装。

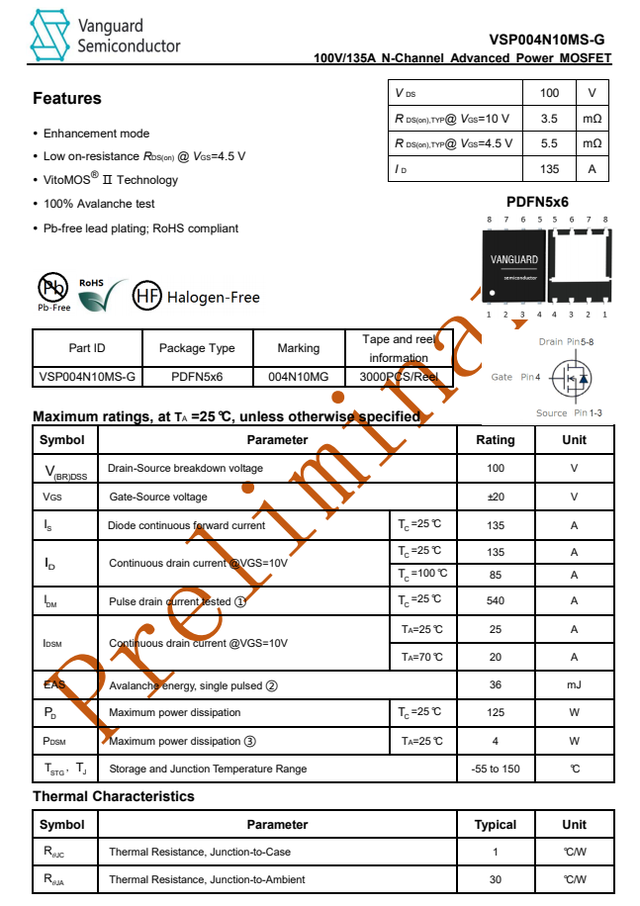

威兆VSP004N10MS-G资料信息。

充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

输出滤波固态电容来自钰邦，规格为25V 820μF。

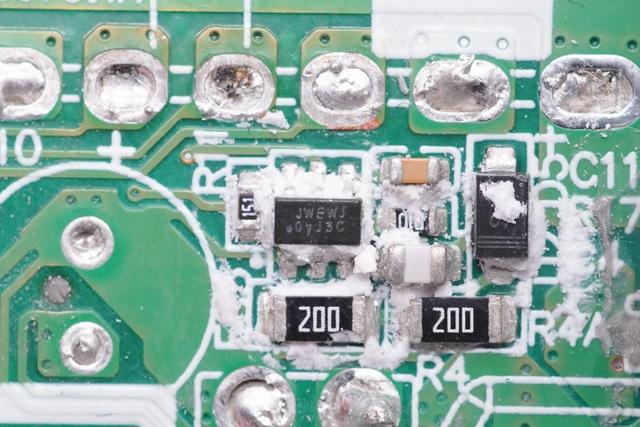

无丝印MCU，信息不详，用于端口输出功率智能分配。

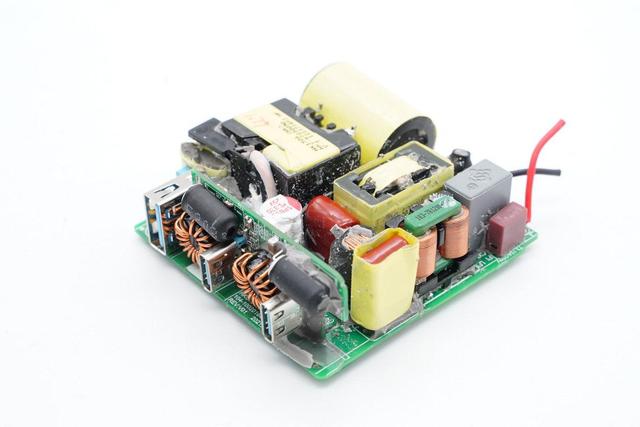

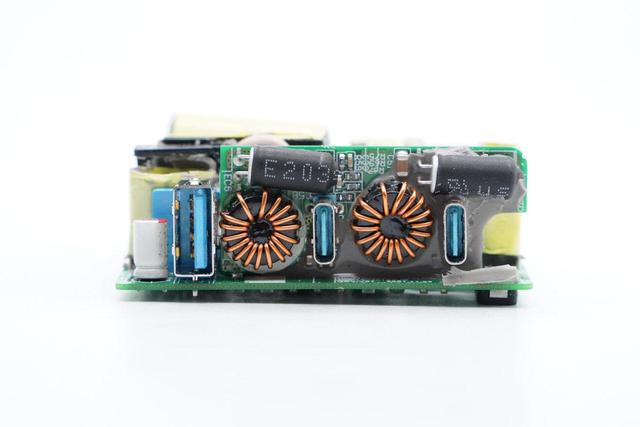

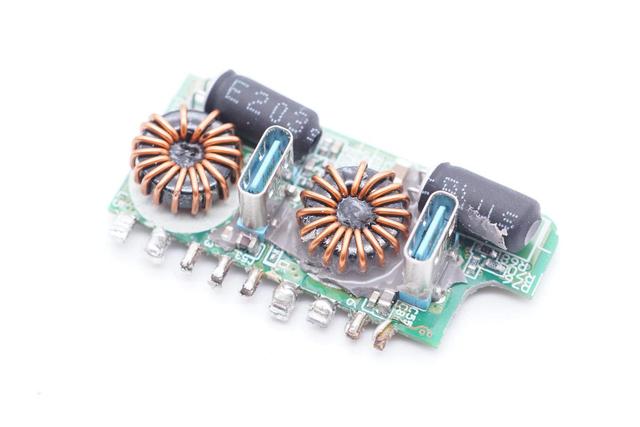

输出端一览，USB-A母座焊接在左侧主板上，另外两个C口母座焊接在小板上。

小板正面设有两颗降压电感以及两颗输出滤波固态电容，电容都套有绝缘管保护。

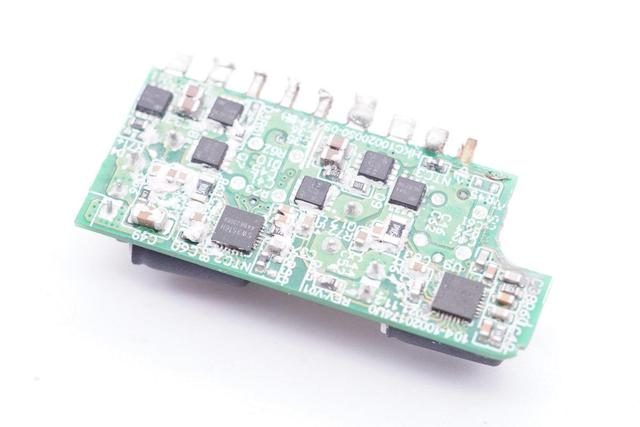

背面设有两路降压电路的主控芯片、降压MOS管以及输出VBUS开关管。观察发现两路降压电路方案完全相同，这也是两个C口支持功率盲插的原因。

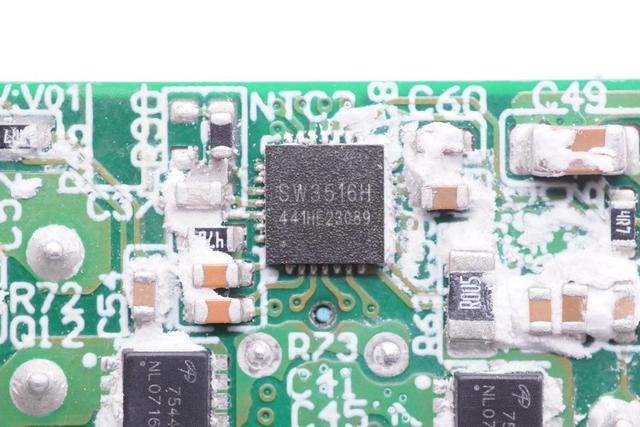

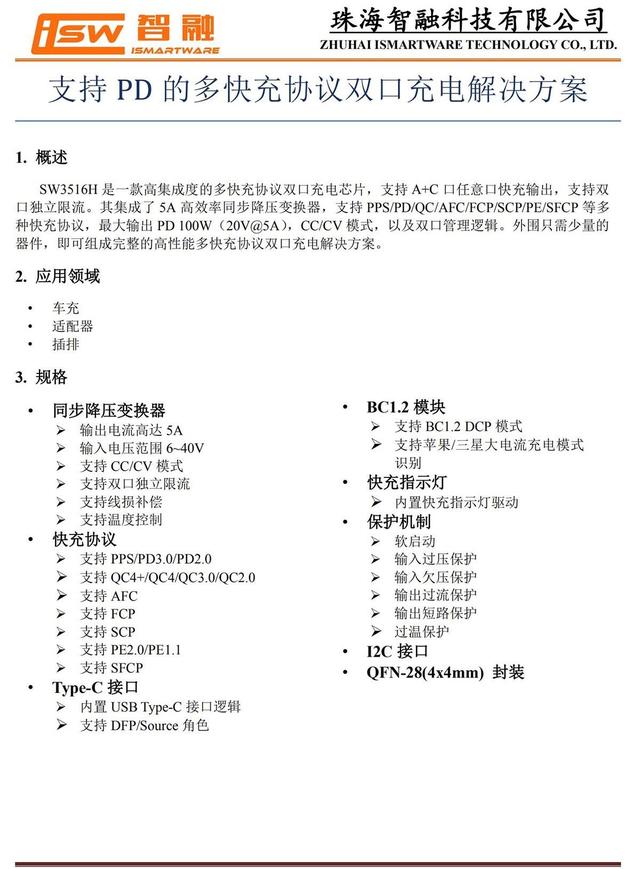

两个C口电路降压协议IC都是智融的SW3516H，负责同步整流二次降压以及协议识别控制输出。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

智融集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

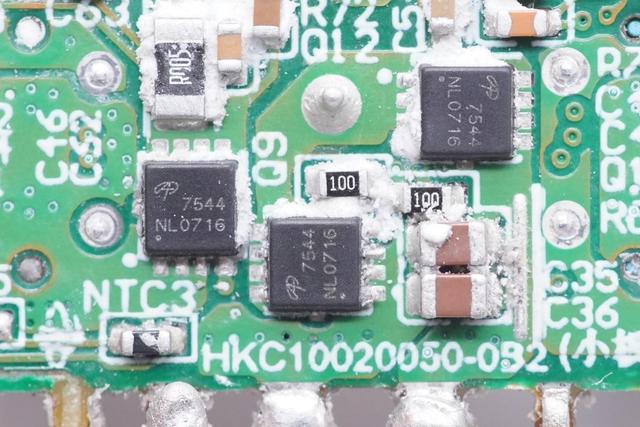

三颗MOS管均为AOS AON7544，耐压30V，DFN3x3 EP封装，两颗用于输出同步整流降压，一颗作为C口输出VBUS开关管。

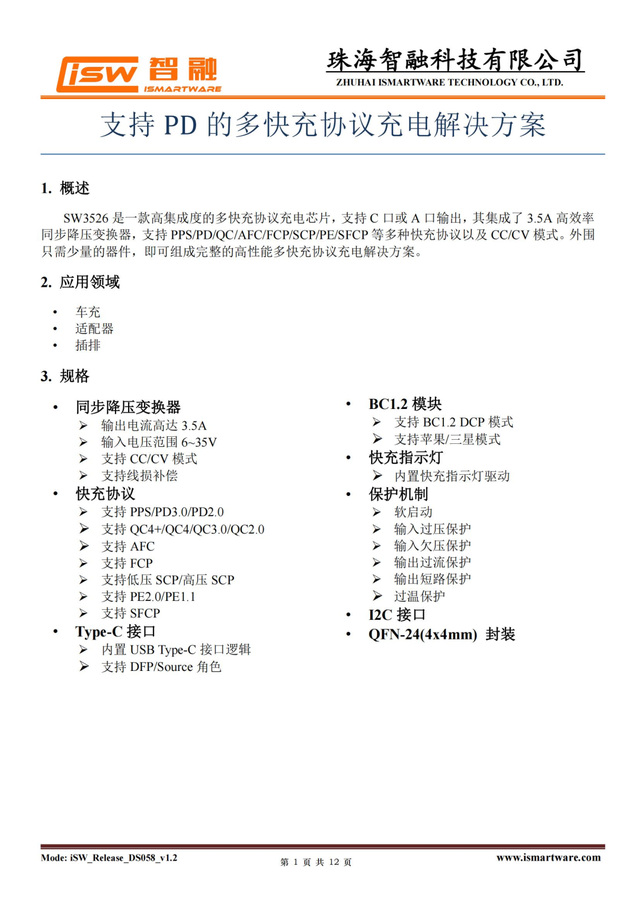

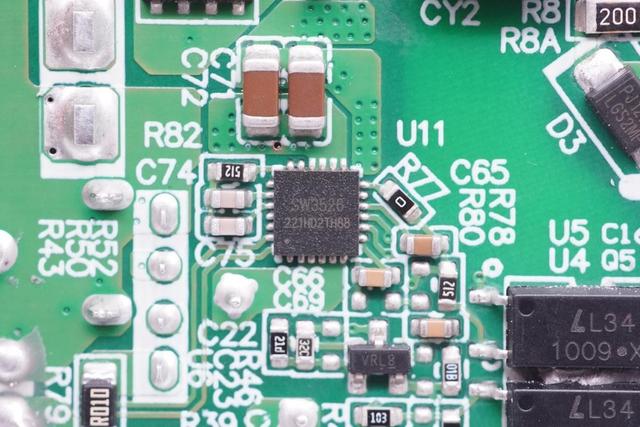

USB-A口降压协议IC采用智融SW3526，这是一颗高集成度的多快充协议充电芯片，内置降压MOS，外围精简，可以支持USB-C口或者USB-A口输出控制。

其集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

充电头网了解到，智融SW3526此前已被HYPER JUICE 100W氮化镓快充、品胜65W 2C1A氮化镓快充充电器、机乐堂38W 1A1C双口快充车充等产品采用。

降压电感特写。

降压输出滤波固态电容特写，规格为25V 120μF。

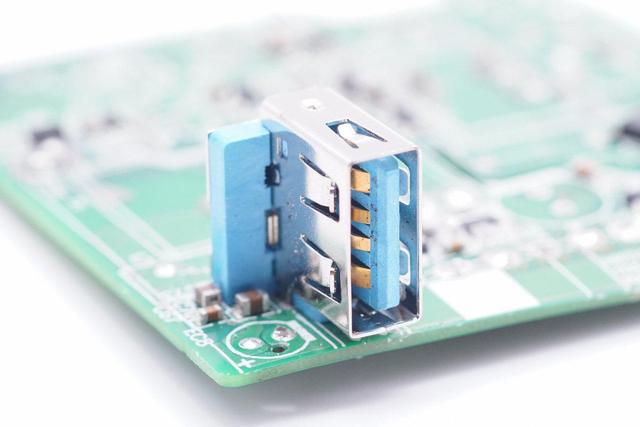

USB-A母座特写，正负极触点加宽，支持低压大电流快充。

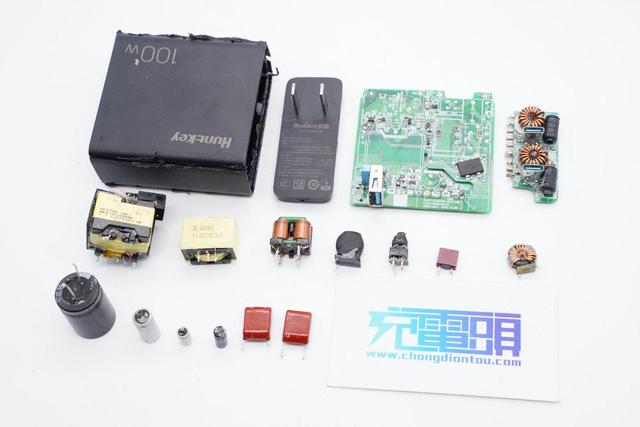

全部拆解完毕，来张拆解全家福。

充电头网拆解总结

安全快充，悦享从容！航嘉100W氮化镓双认证安全快充采用方块造型设计，外壳磨砂，配备固定插脚插拔方便使用稳定。此外还有2C1A主流接口配置，支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V齐全固定电压档位，并带有3.3-21V5宽幅PPS电压子集。整体来看，体积、配置、性能表现都十分亮眼，满足市面绝大多数品牌设备快充需求。

充电头网通过拆解发现，充电器PFC升压电路采用矽力杰控制器搭配意法MOS管组成，开关电源则采用安森美NCP1342+杰华特JW7726B高频QR方案，搭配纳微NV6134 GaNSense芯片以及威兆同步整流管，智融SW3516H和SW3526控制三口二次降压和输出。采用艾华电解电容和钰邦固态电容进行输出输出滤波，整体用料扎实可靠。
