----- 充电头网拆解报告 第2082篇 -----
前言
自Intel英特尔公布全新的雷电4标准已经过去了一年半有余，即便当时新标准已出，不久后Apple苹果仍积极的推出了一款2米长雷电3 Pro数据线A2279，可见当时雷电3线仍是很多消费者心中的完美数据线。
但已经过了这么久了，现在上京东搜索雷电4线，可以看到绿联、即刻、AENZR等品牌早已推出了相应的产品。而近期堪称行业标杆的苹果也终于是推出了自家的雷电4线，对于很多还在观望的消费者来说，或许该剁手的时候到了。

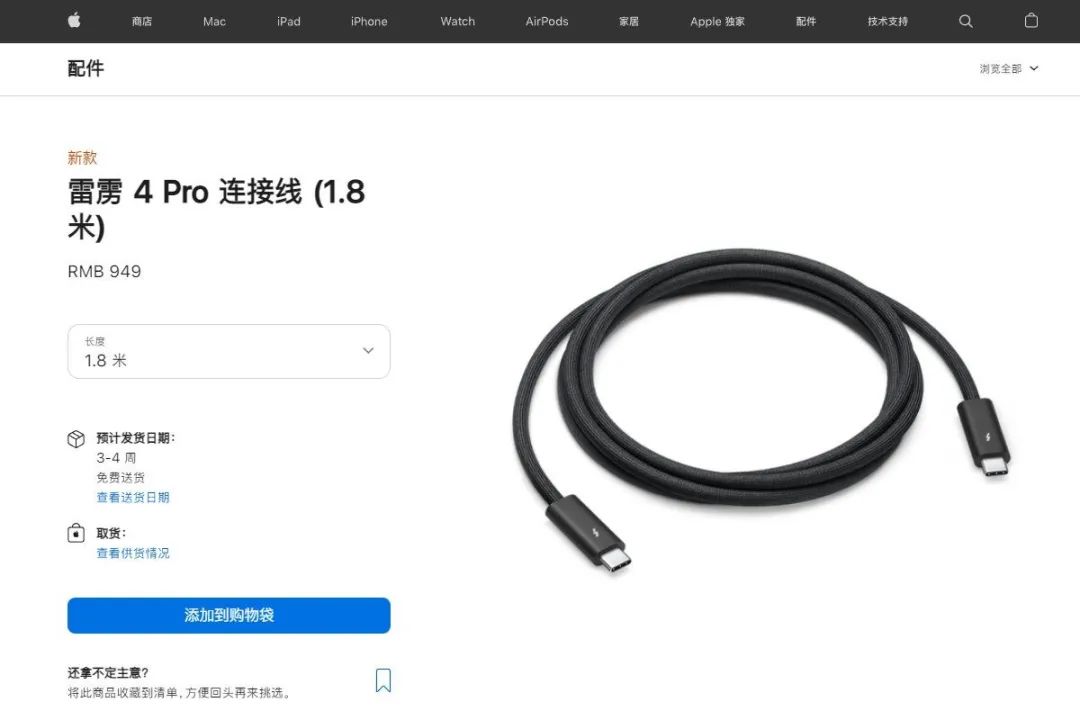

苹果新雷电4线也是Pro款定位，有1.8米和3米两种长度，官网的售价分别是949元和1169元，差价只有220元倒是有点小意外。另外3米的雷电4线还没有开卖，充电头网只能先给大家拆1.8米的了，经费有点小爆炸，一起来感受下苹果千元线的设计做工吧。
苹果雷电4 Pro数据线开箱

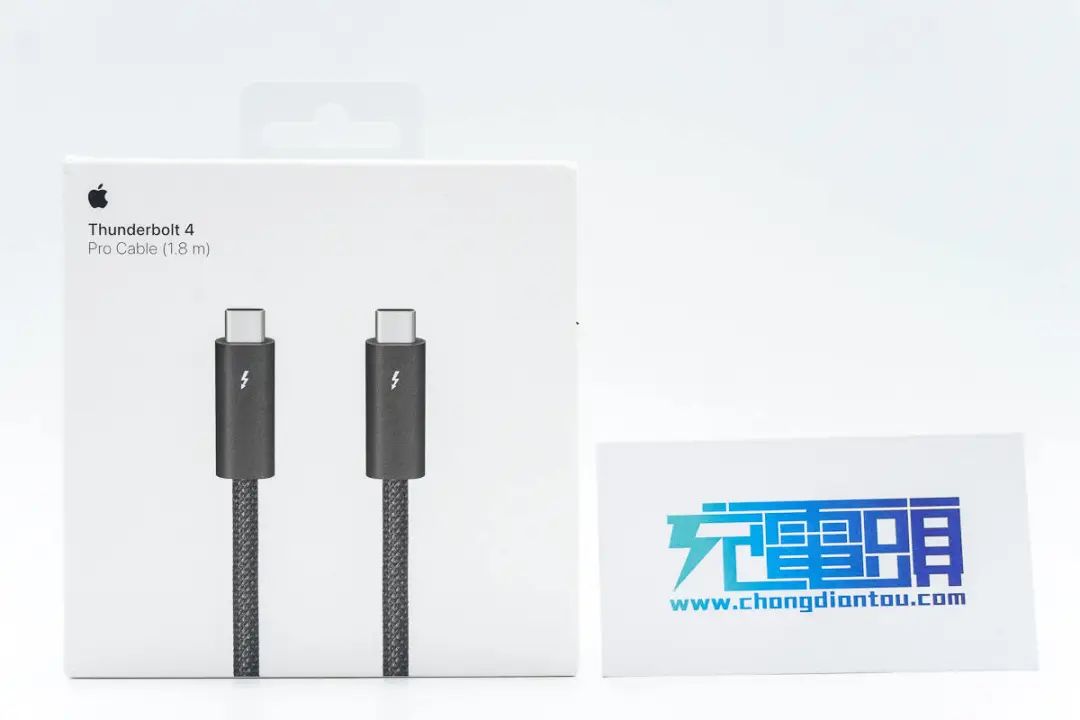

包装盒正面印有苹果logo、线缆名称以及外观图，还标注了数据线的长度，线下购买的话还是比较方便消费者进行选购的。
背面印有产品名称、使用场景简图、USB-C公头简图以及CE认证标识等。
侧面贴有产品信息贴纸，型号为A2734，官方的名称是雷雳 4 Pro 连接线（1.8米），不过既然我们这边习惯称为雷电数据线，那文章中就不沿用官方的了，还是按我们的习惯来吧。

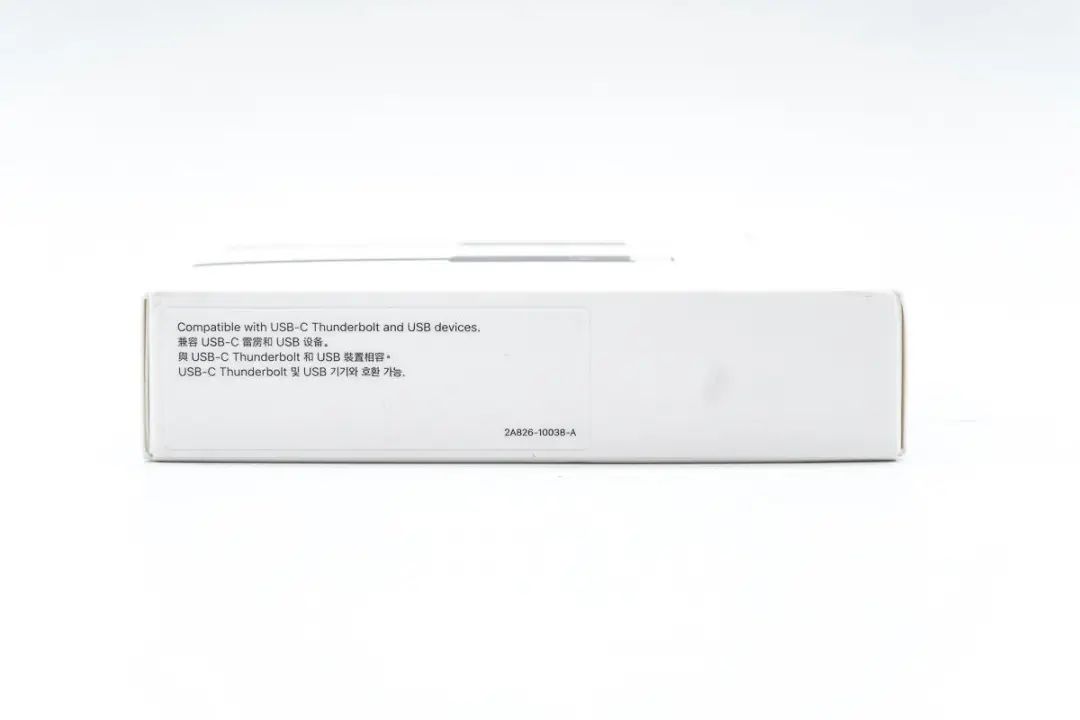

产品可兼容USB-C雷电和USB设备。
底部贴有产品生产地、生产日期信息贴纸，Made in China，生产日期是2022年。

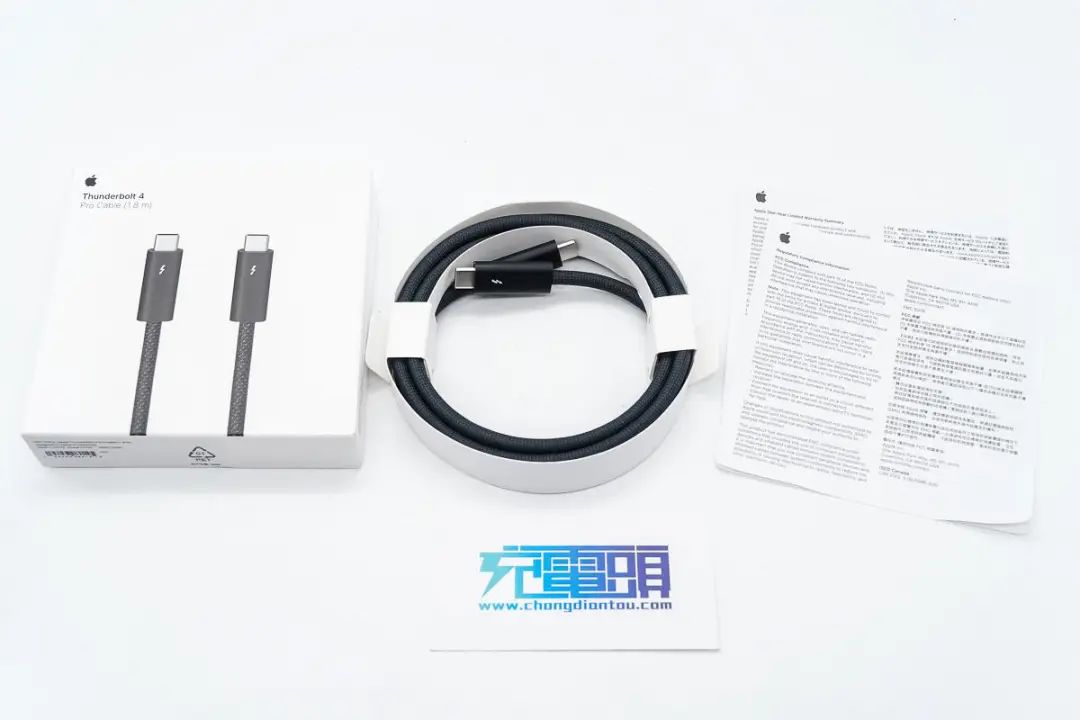

包装内含数据线以及说明书。

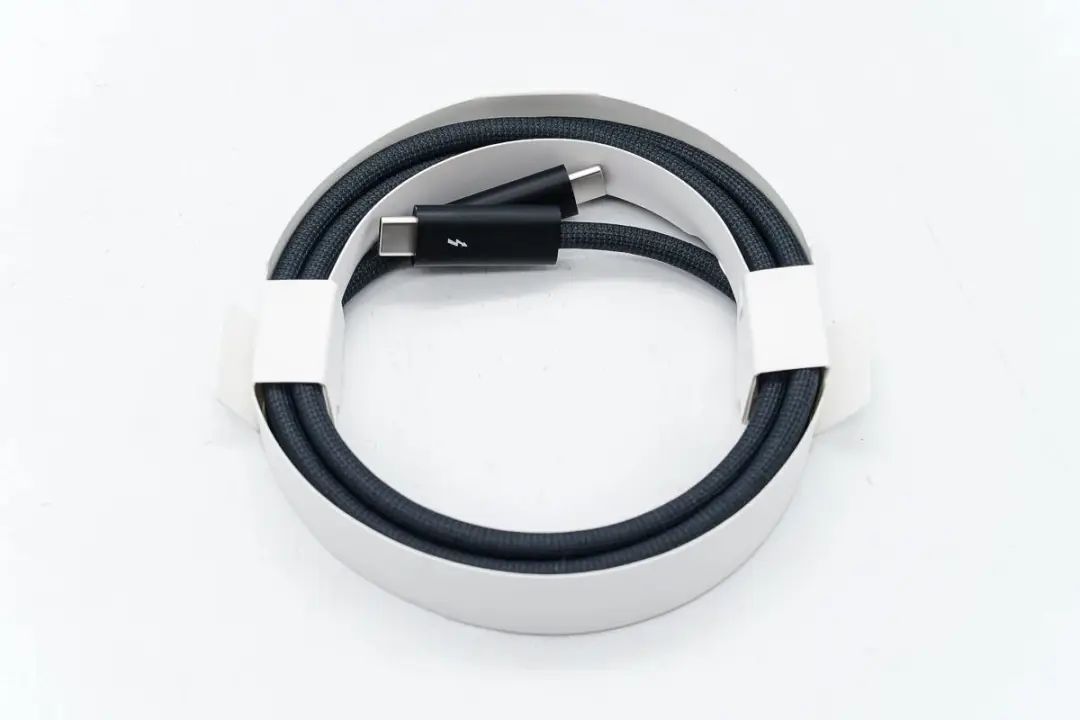

线缆使用纸槽固定整理，这一设计也体现了苹果的环保理念。

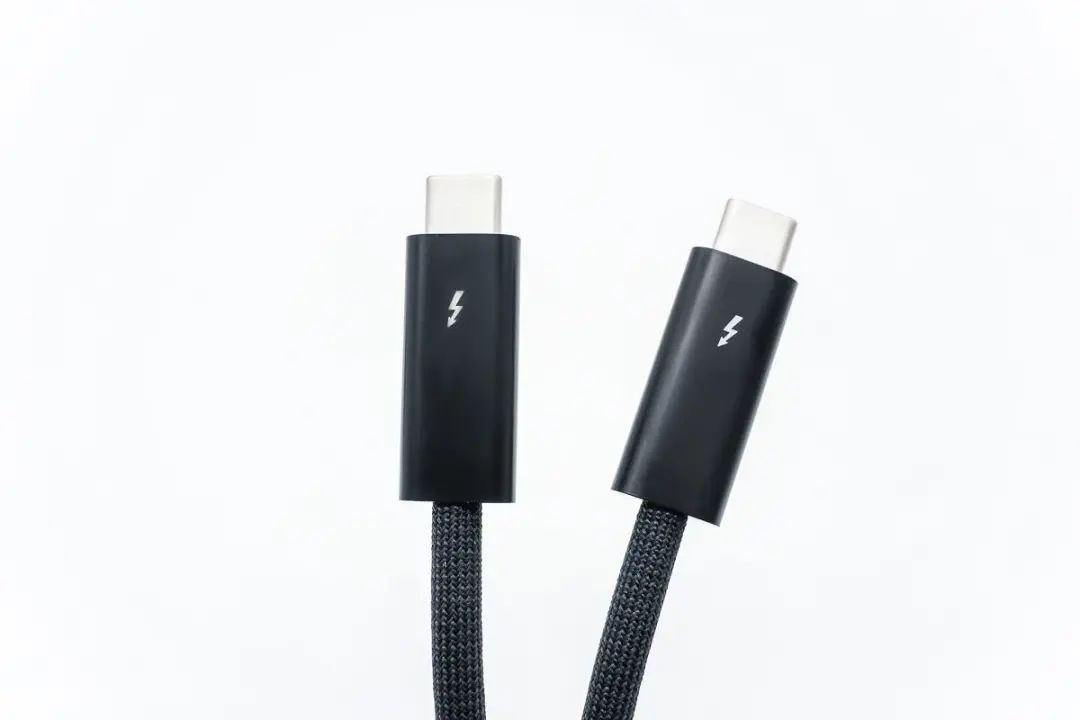

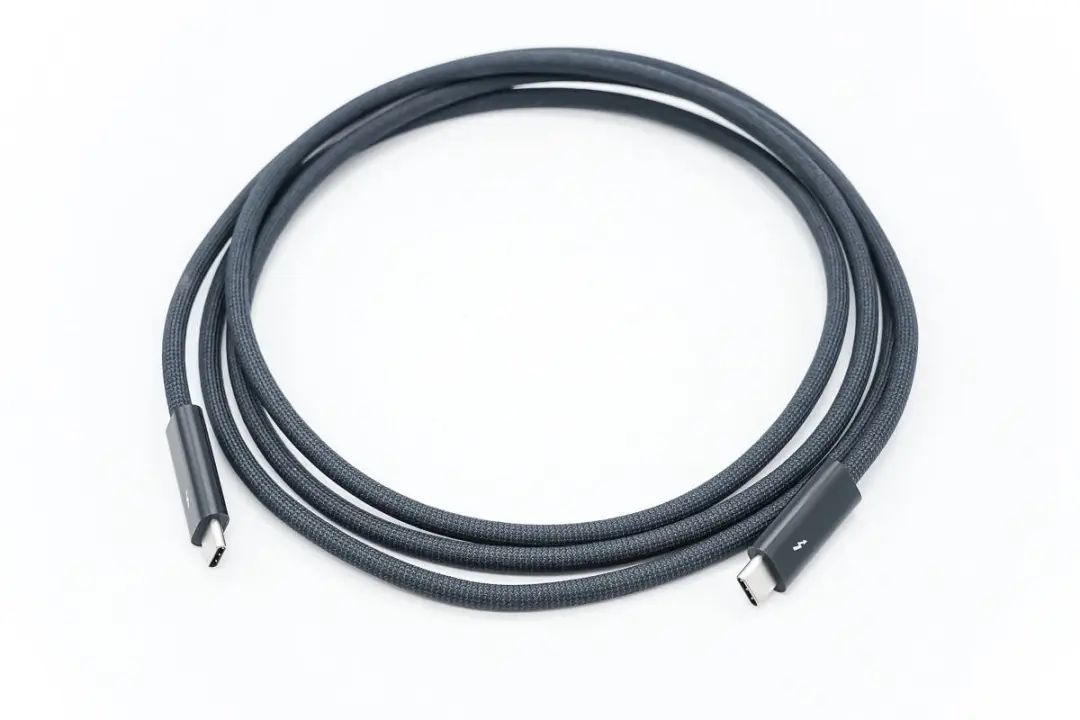

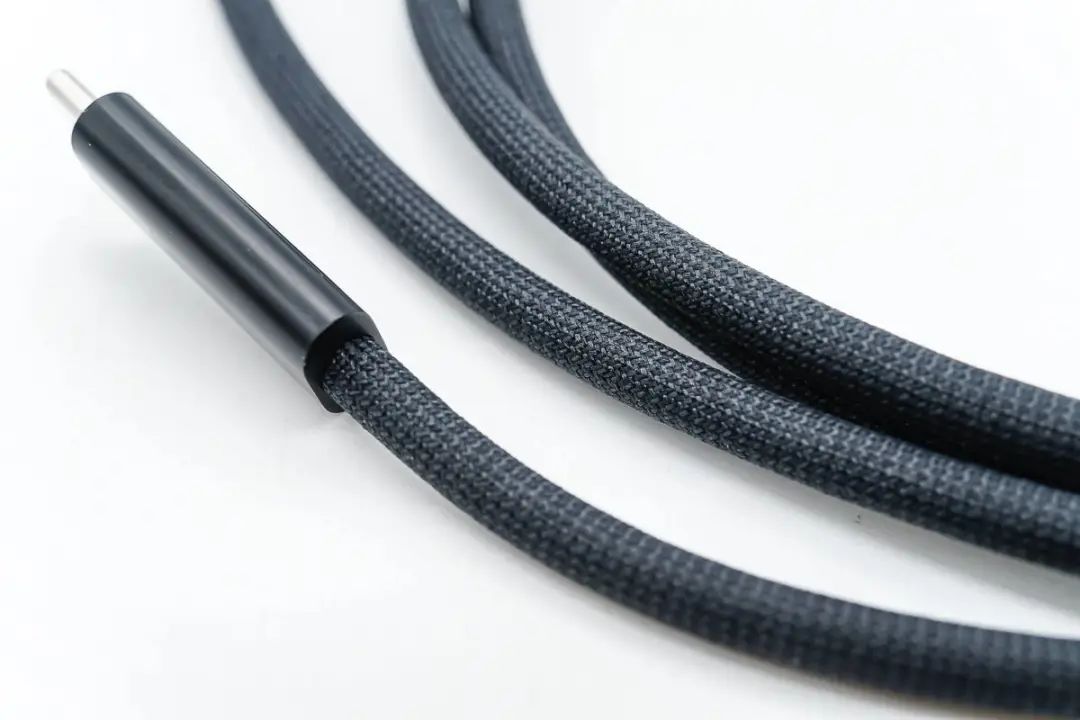

苹果雷电4线在外观样式设计方面和此前拆过的雷电3线并无太大区别，线缆依旧通体黑色，线身粗壮并外套编织外衣，耐脏耐用，给人一种很可靠的感觉。

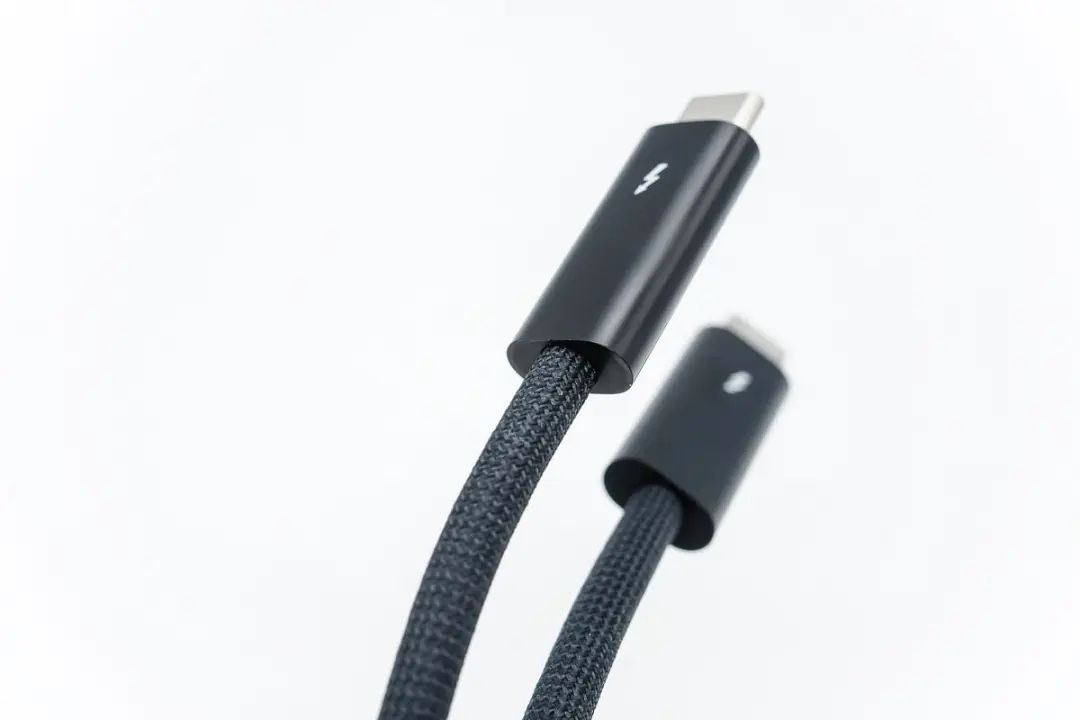

线头外壳采用金属材质，两侧是半圆弧面设计，手感很好，外壳上镭雕雷电线经典的闪电标识。

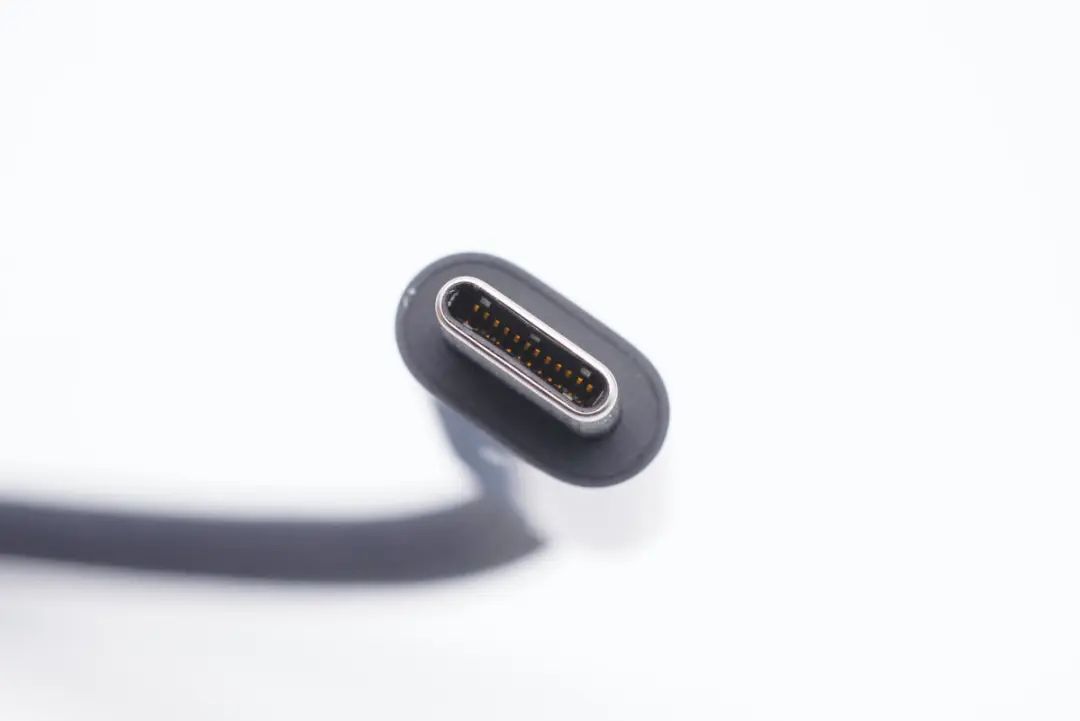

USB-C公头特写，满PIN设计，针脚镀金处理。

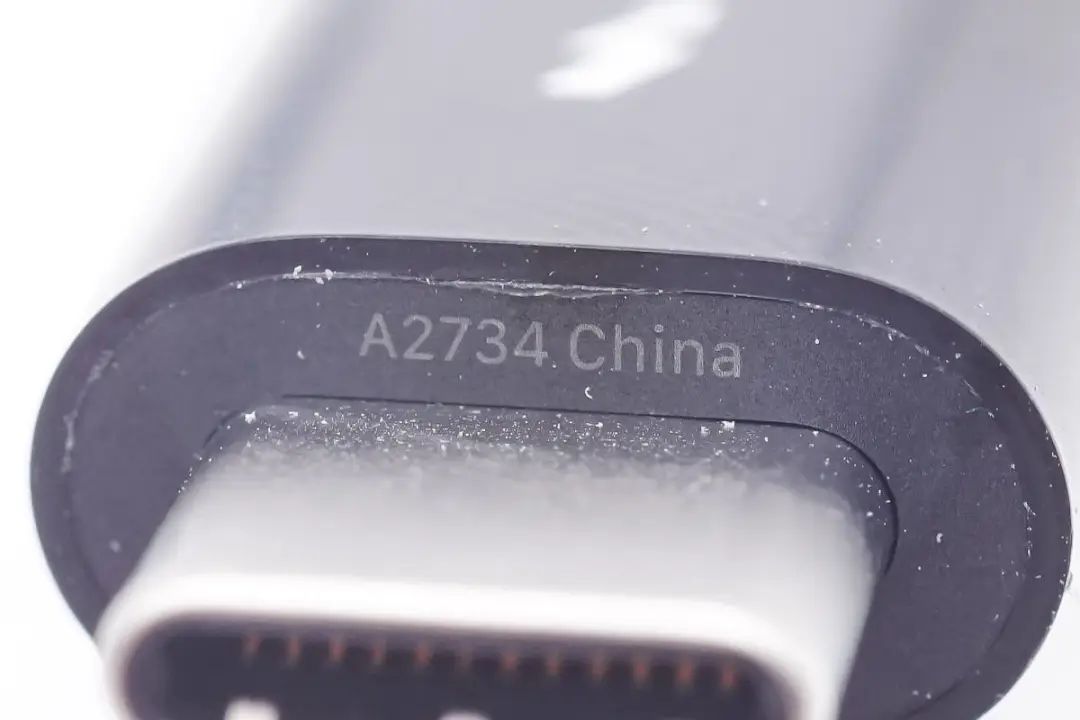

外壳上设计有A2734和China，分别是线缆的型号的产地。
和上一代雷电3线一样，这款线缆也延续了无网尾设计，可见苹果对自家产品质量有足够的自信。
在编织工艺上，将纤维丝拧成一股后再进行排列编织，编排十分紧密，整体光滑无毛刺，手感很好同时对线缆的保护很好。

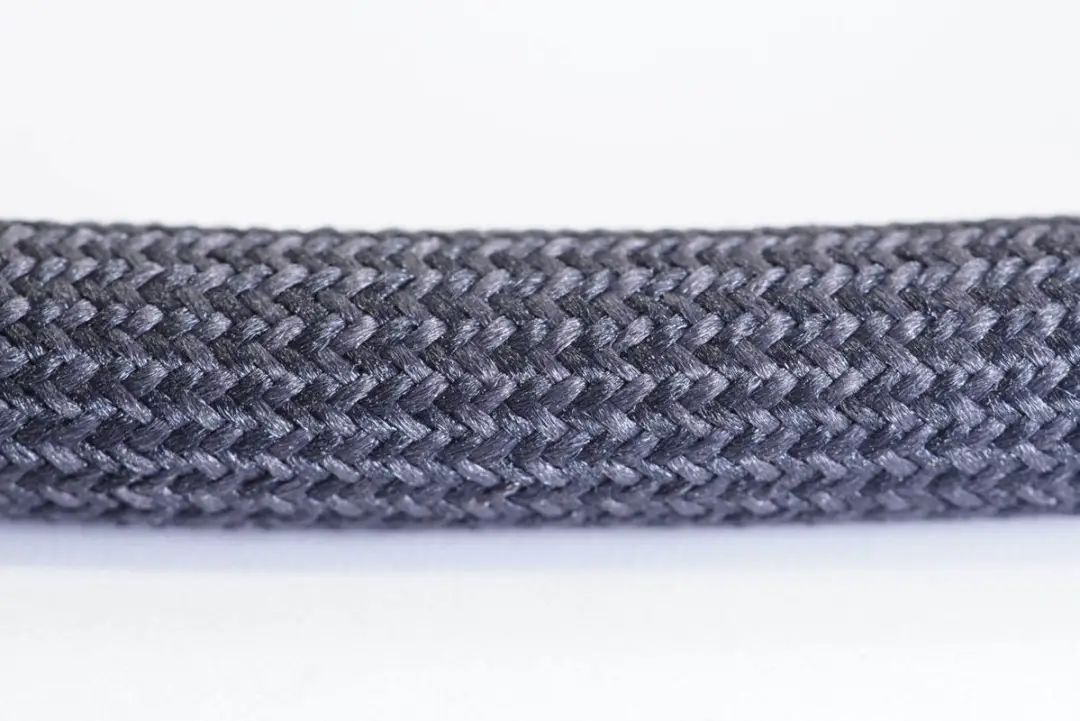

编织外衣特写，纤维加捻后编织，不易起毛，耐脏耐磨损，对得起高昂的售价。

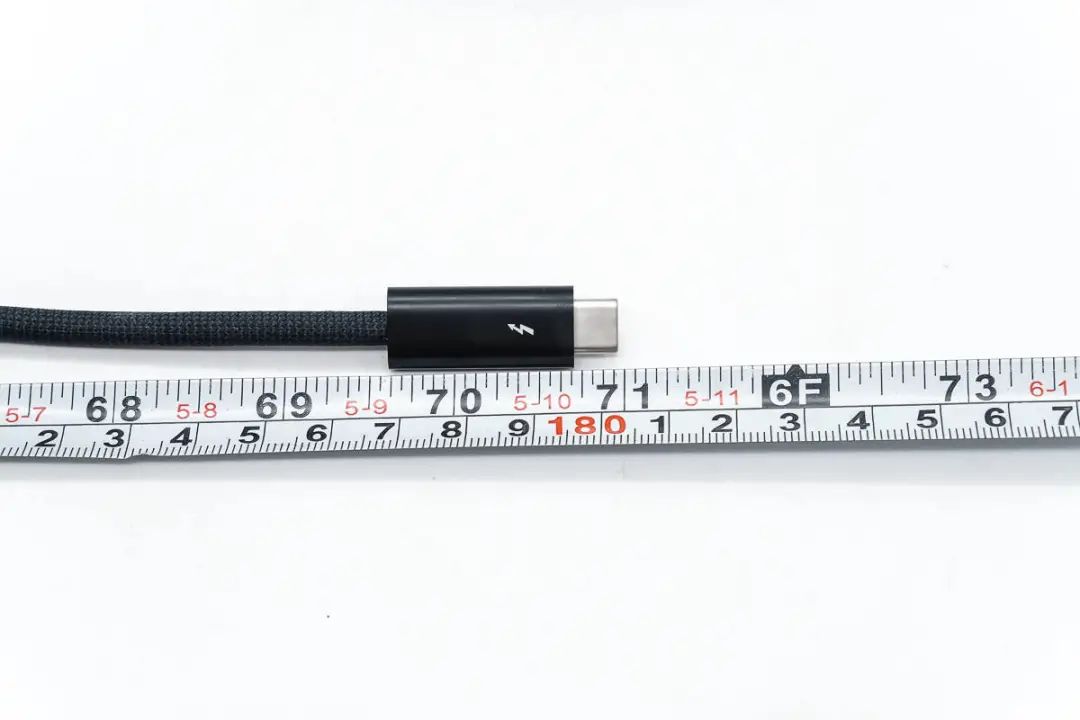

测得线缆长度为1.8米，符合官方标称。

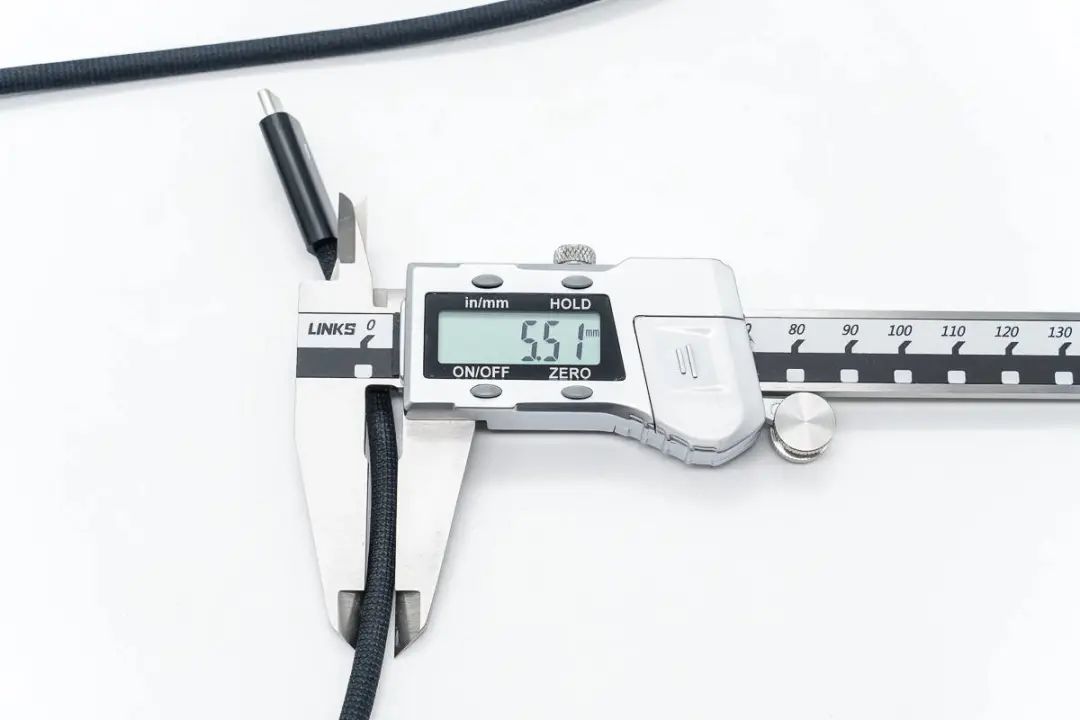

线身直径为5.51mm，十分粗壮。

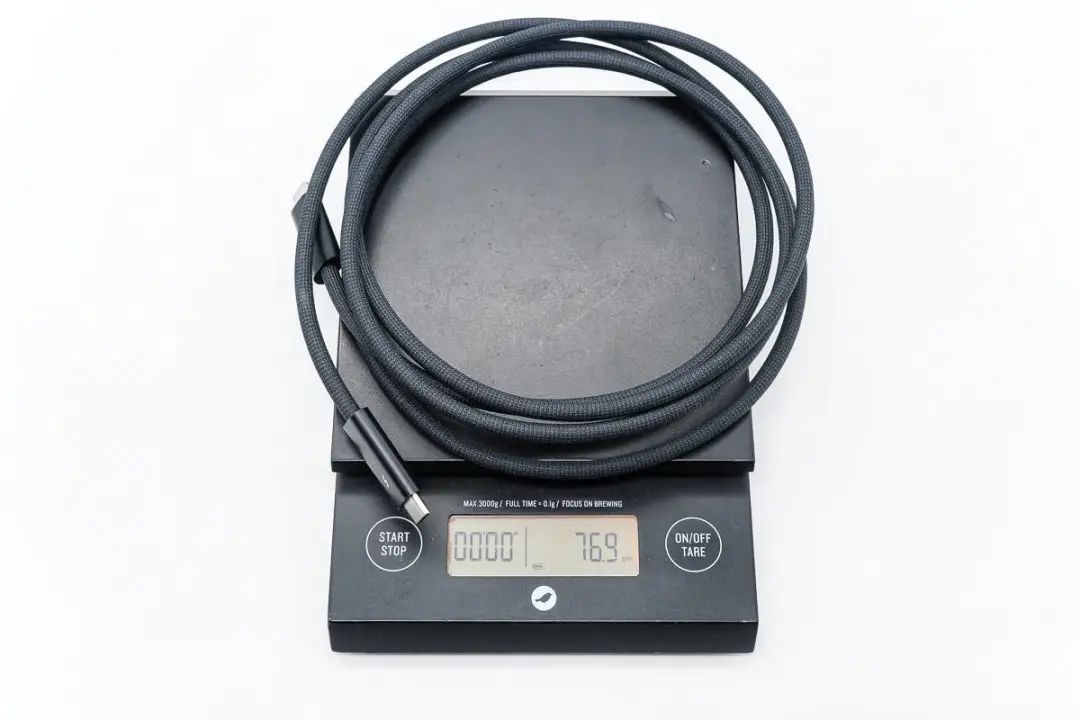

重量约为77g。

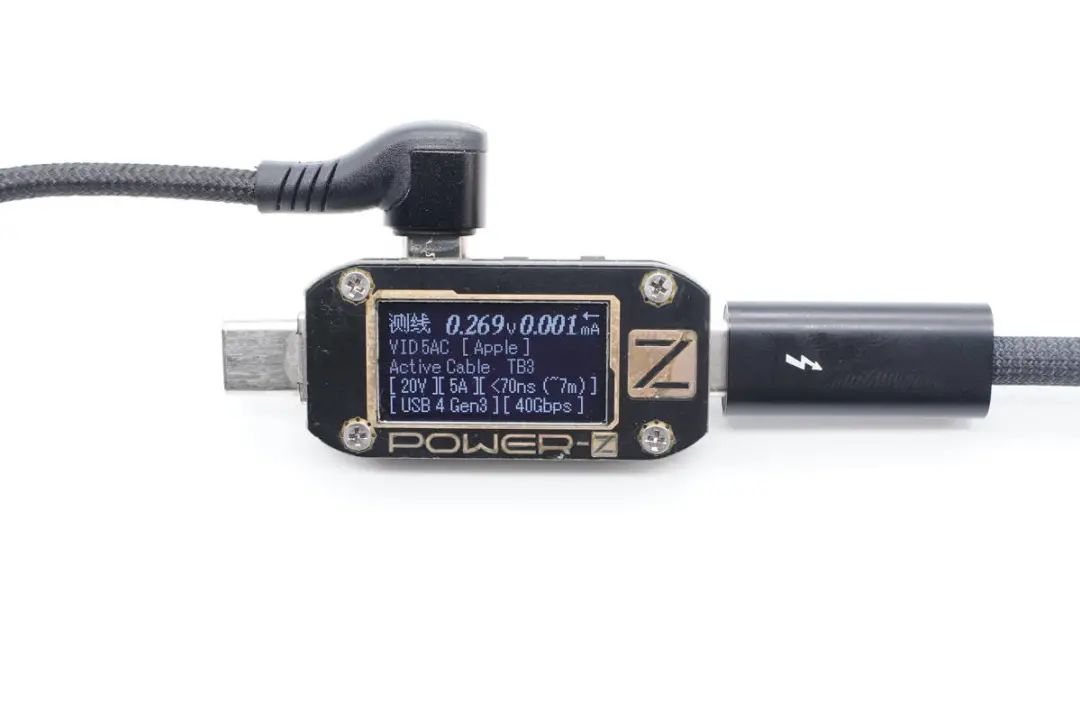

使用ChargerLAB POWER-Z KM001C测得苹果雷电4线数据传输能力为20V5A 100W，数据传输能力为USB 4 Gen3（40Gbps）。详细评测报告可待充电头网评测室推送后查看。
苹果雷电4 Pro数据线拆解
对产品外观细节等有了基本了解后，下面继续对其进行拆解，看看产品的实际做工如何。

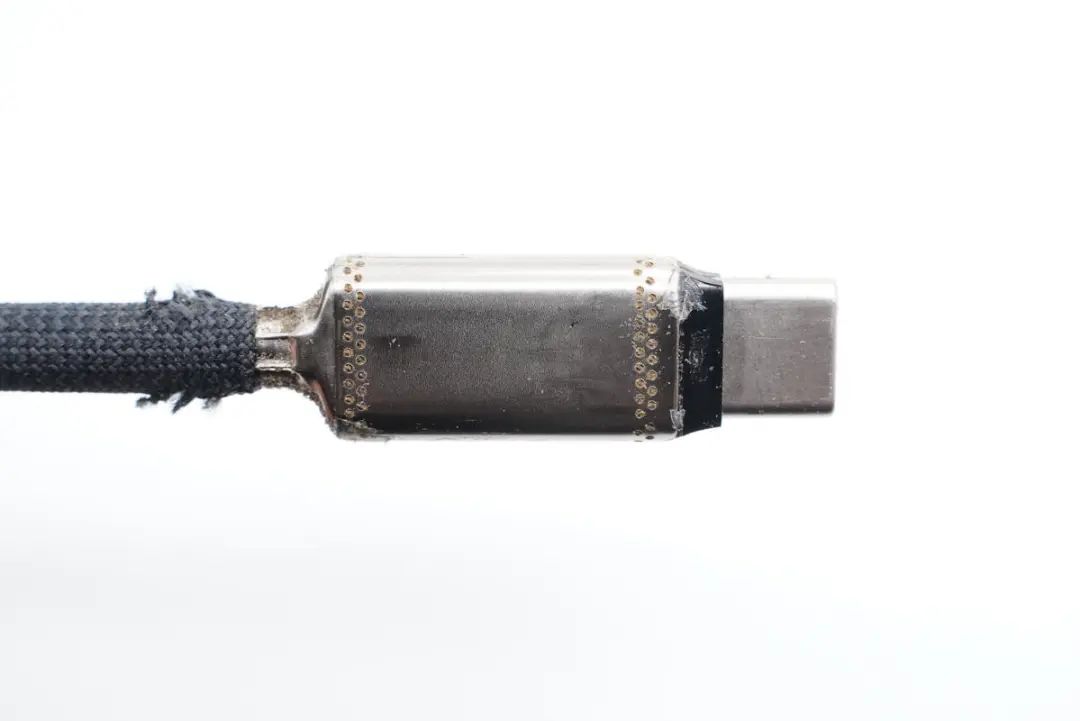

苹果雷电4 Pro数据线插头内部使用黄铜套管加固，密集点焊非常牢固。外套塑料外壳，与手机Lightning数据线属于同一工艺。

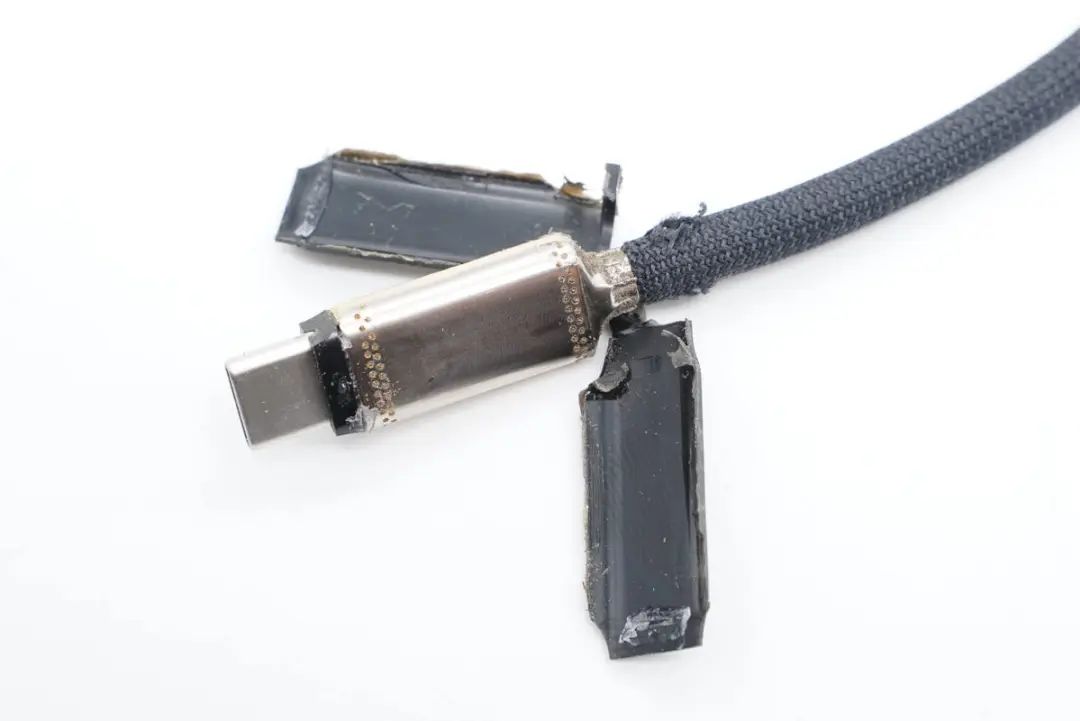

拆掉外壳，可以看到黄铜套管对应线缆和插头的位置两圈密集的点焊焊点，固定线尾束线和USB-C插头。

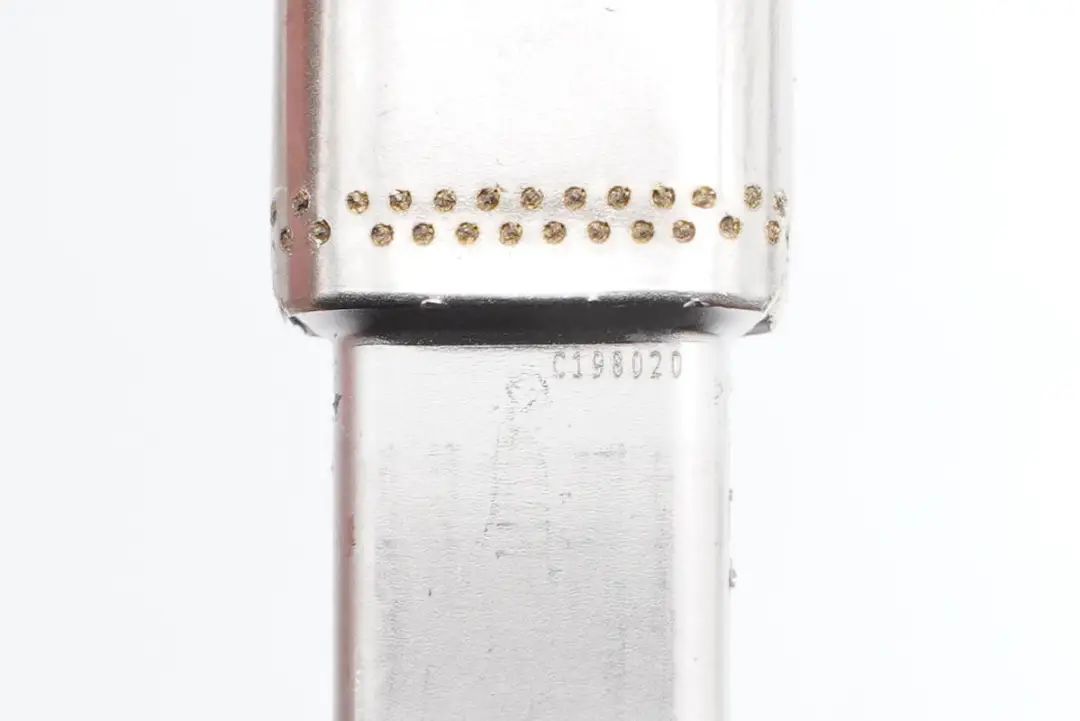

连接USB-C接头的点焊处特写，接头印字C198020。

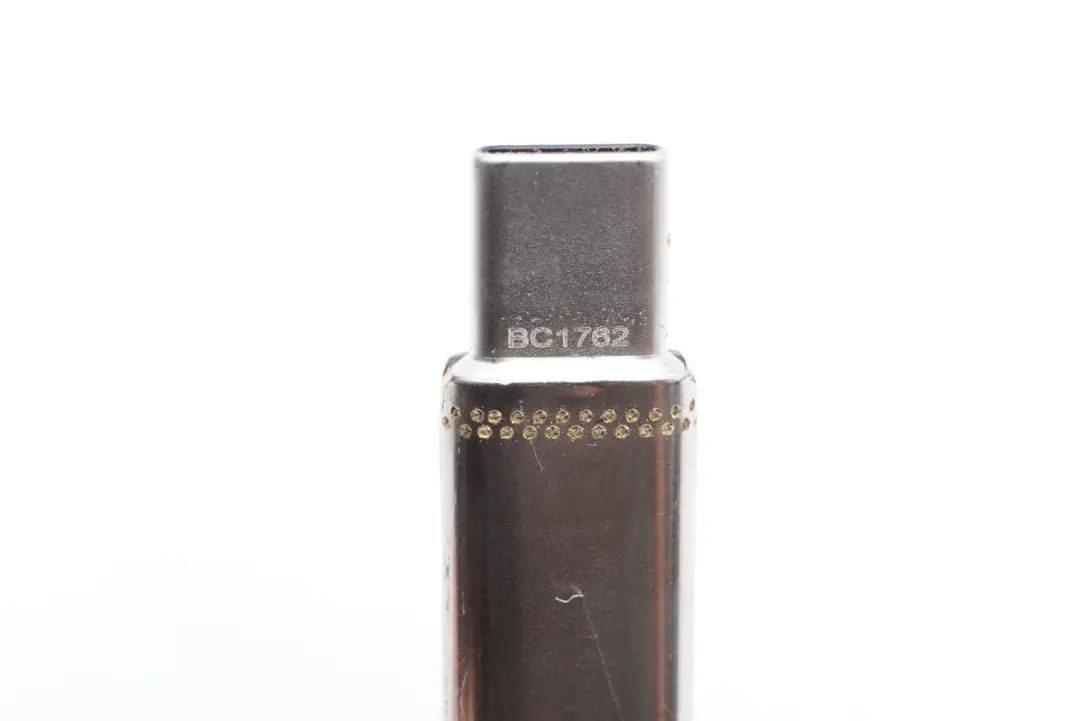

另一面印字BC1762。

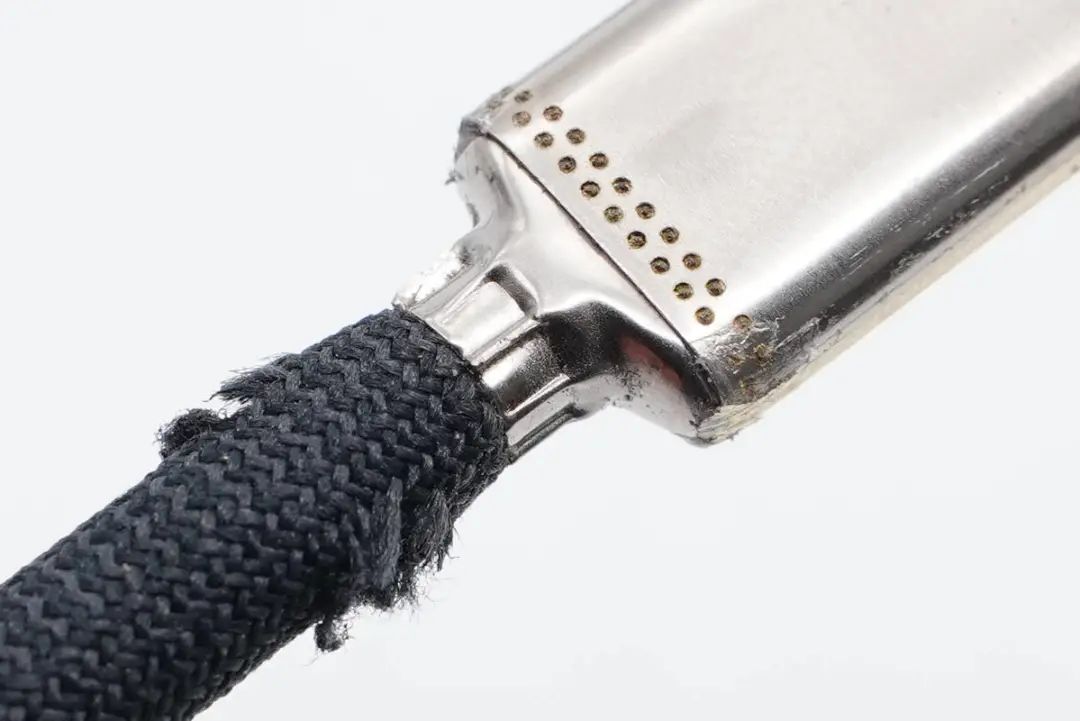

线尾束线处扎紧固定线缆。

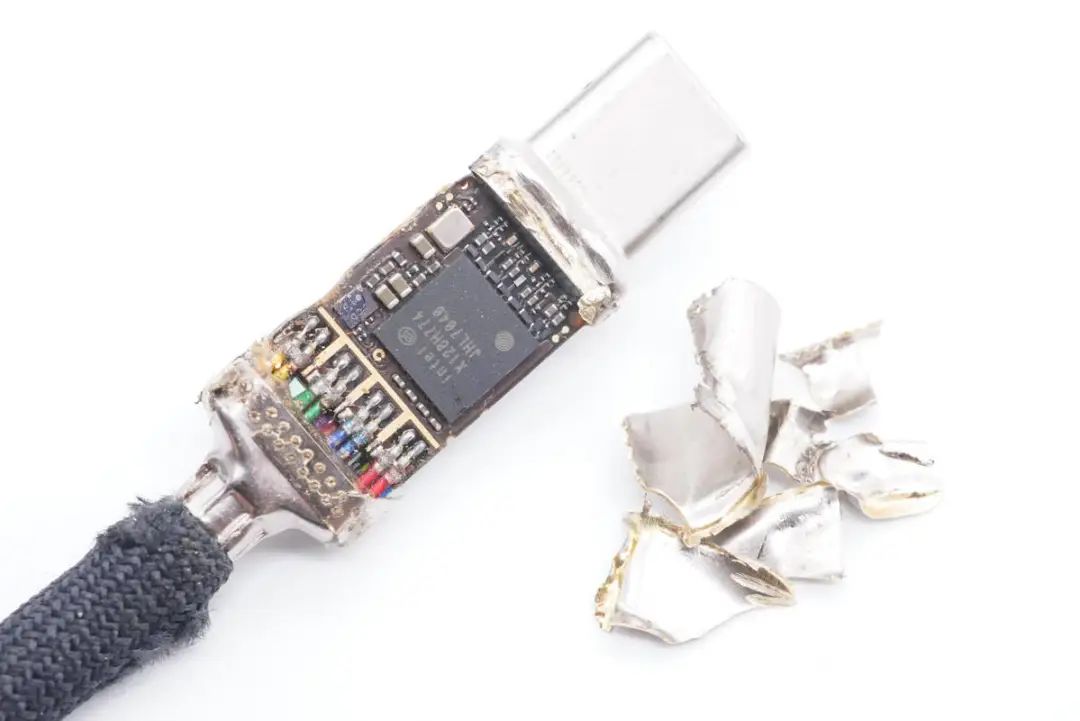

切割掉端子外层的黄铜套管，露出内部的PCB小板。线缆内部为同轴线，以差分对的形式并排两两焊接在一起。
同轴线缆焊接处特写，线缆前端为屏蔽层，焊接在端子地线上，内部线芯焊接到小板上连接雷电信号。

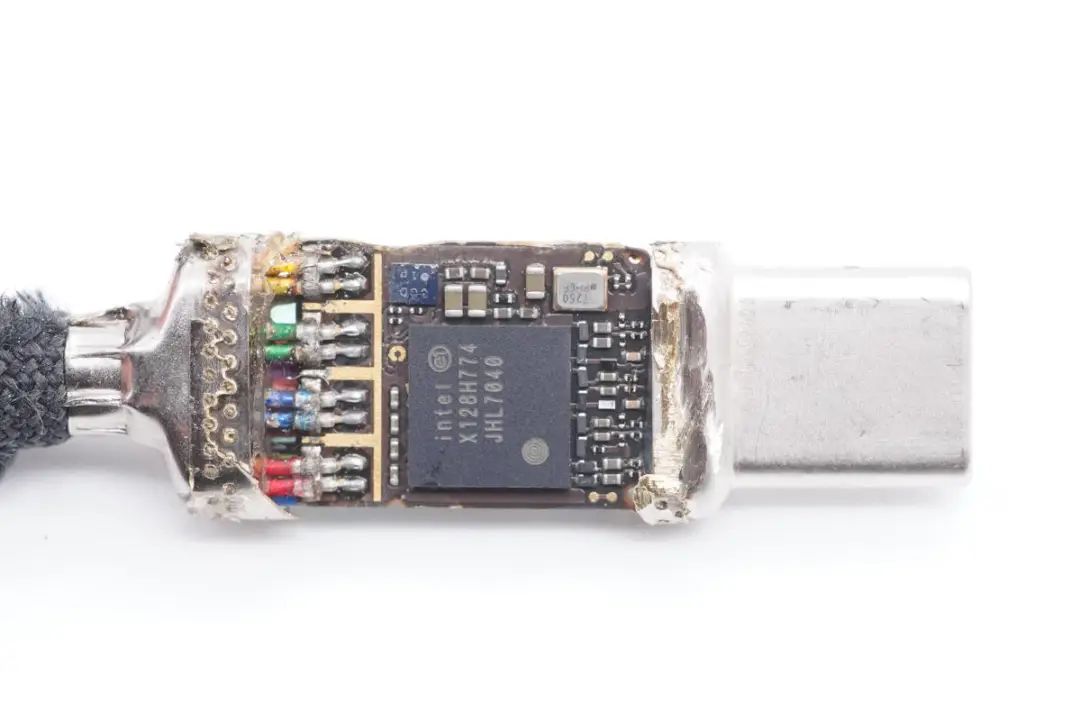

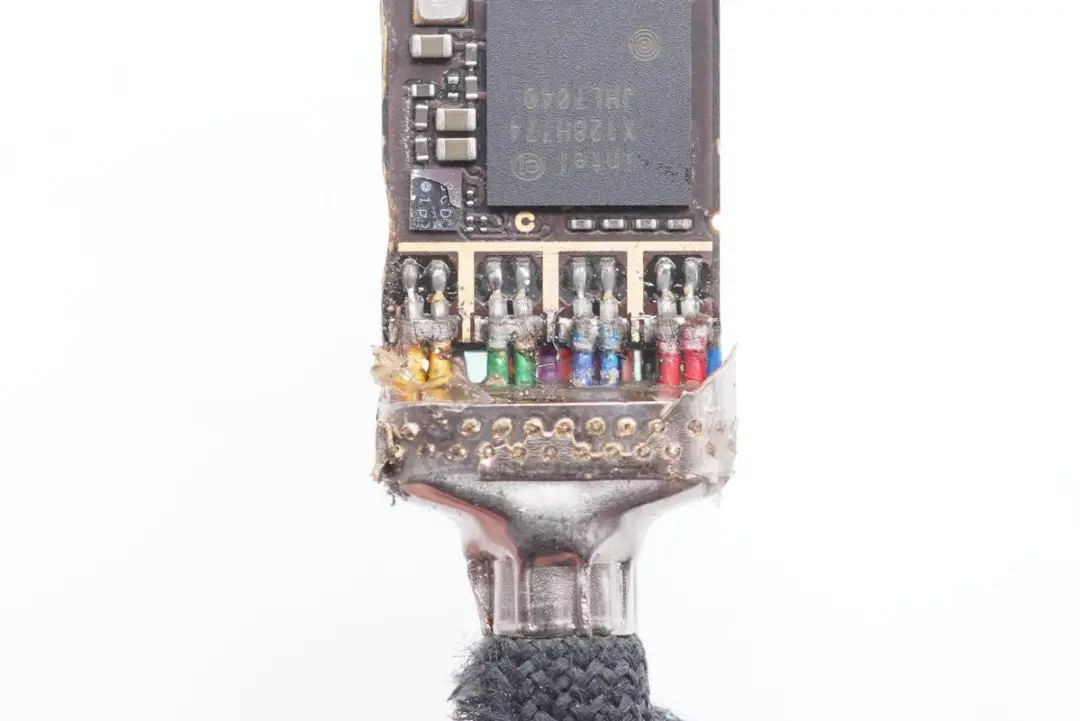

端子正面一览，四对差分数据线按照相同颜色并排焊接在一起，屏蔽层接地，线尾金属套管内部大量打胶固定成为一个整体，坚固耐用。

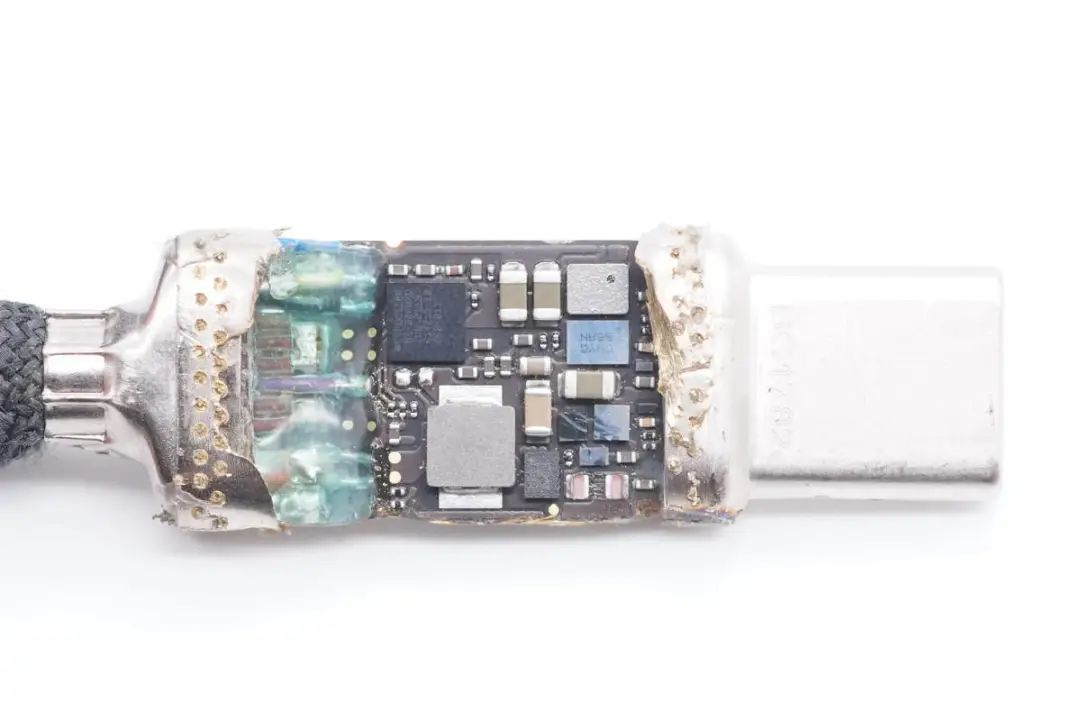

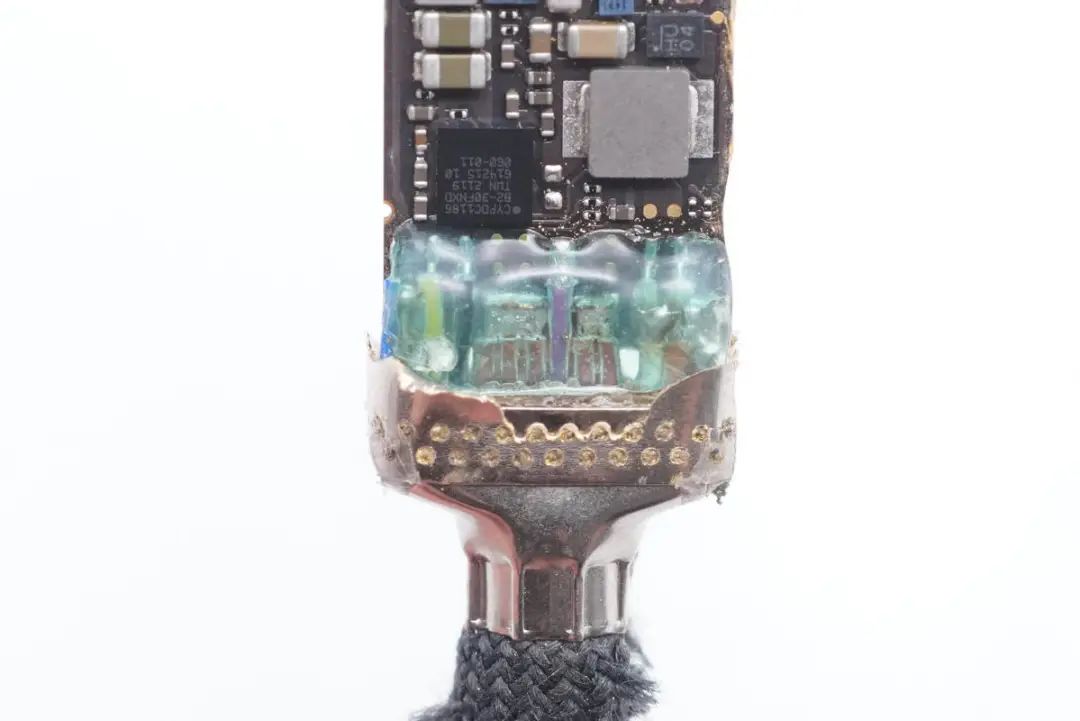

端子背面焊接供电线和降压电路，小板背面有两颗电感和多颗芯片，端子焊接处打硬胶固定。
焊接处特写，多根红色导线并联用于正极电力传输，右侧两条屏蔽线用于USB2.0数据传输。

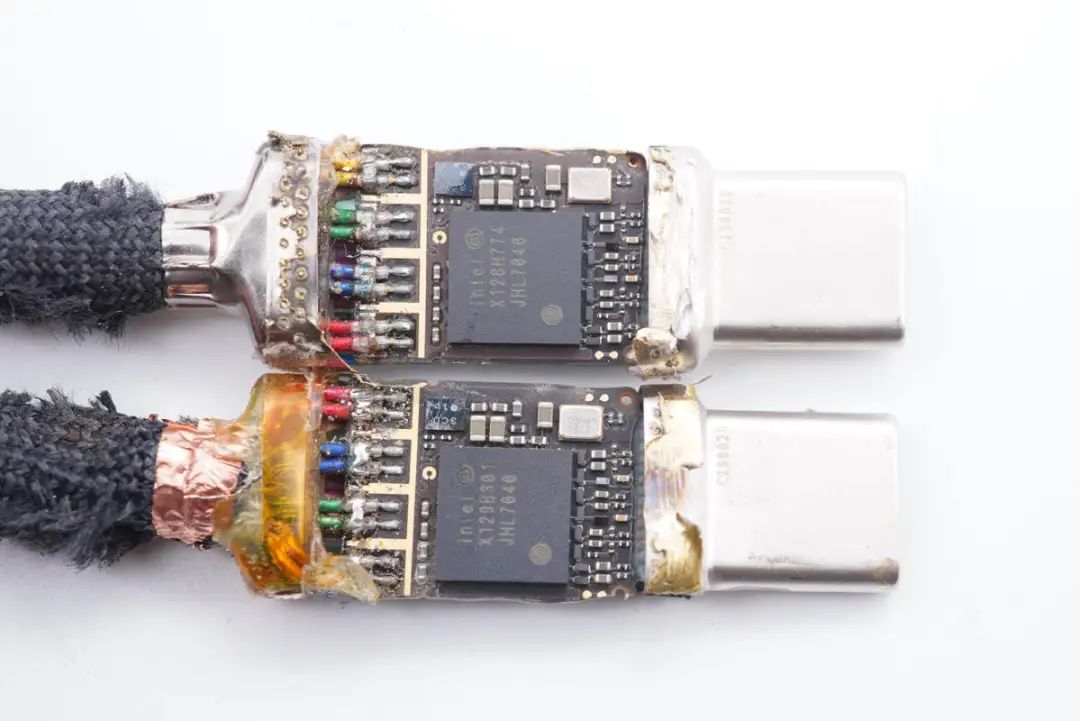

将另外一侧的端子也拆开，两端小板布局完全相同。

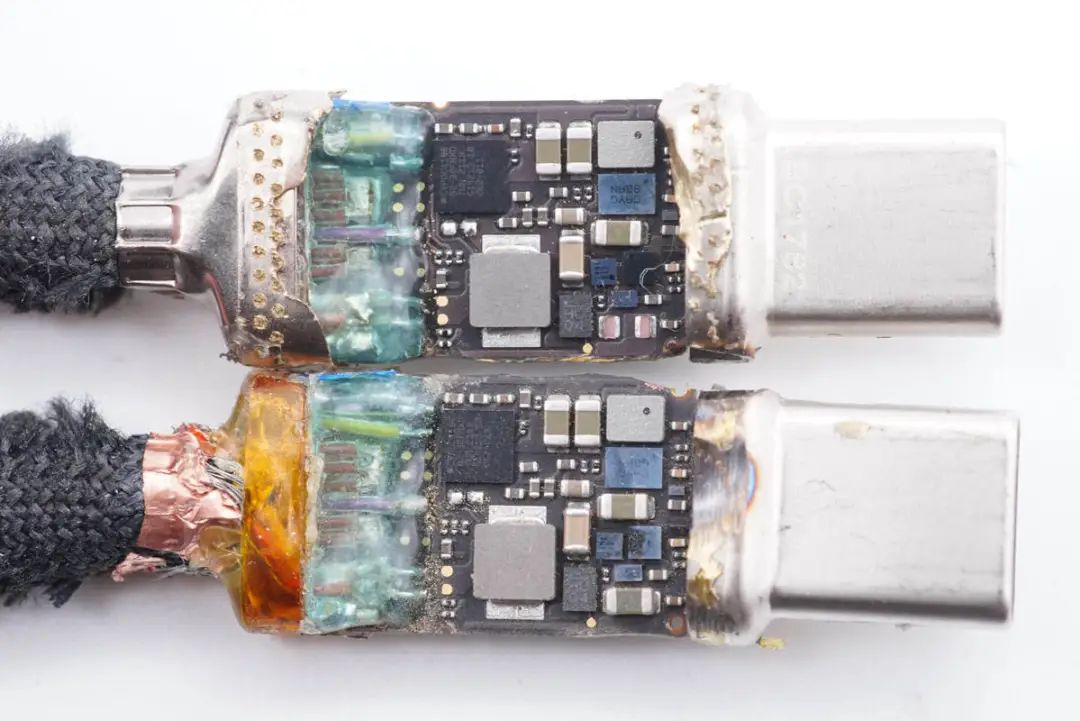

小板背面的电路也是一样的设计。

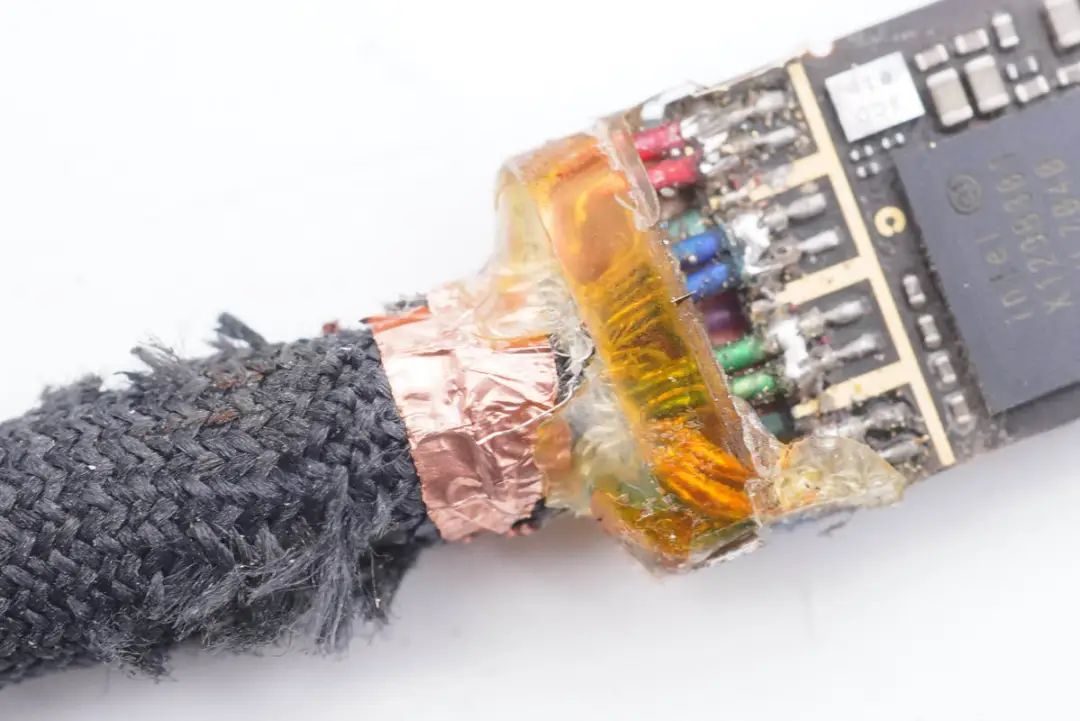

拆除外层的束线套管，线芯内部注胶填充成为一个整体，屏蔽网使用铜箔缠绕防止松散，外壳扎紧固定。
下面是对线头PIN脚、小板上器件的详细了解。

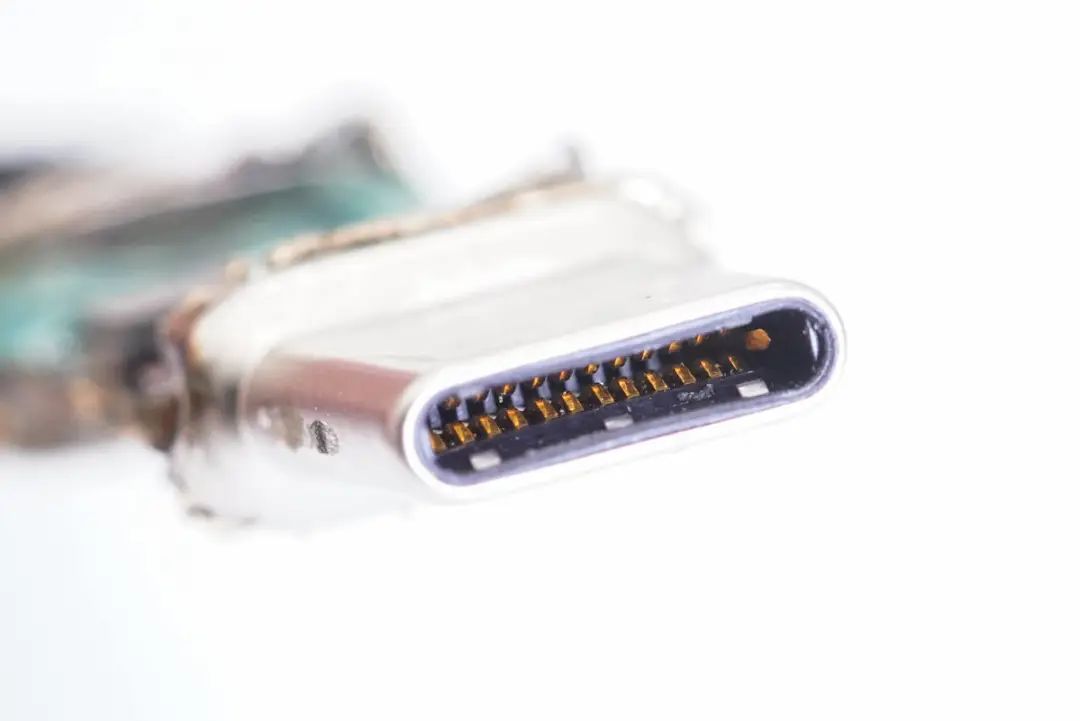

USB-C公头内部特写。

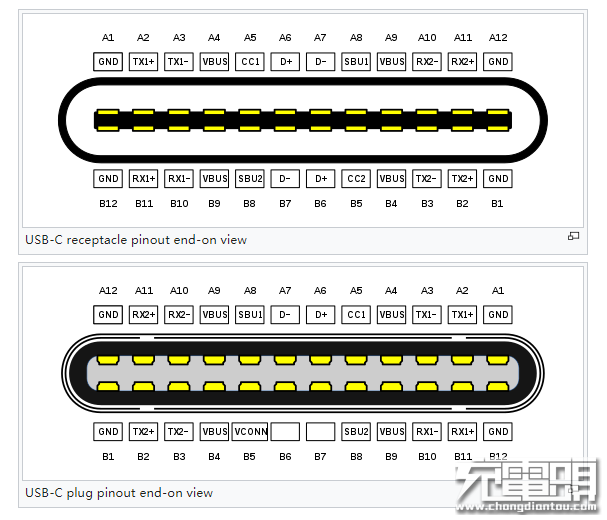

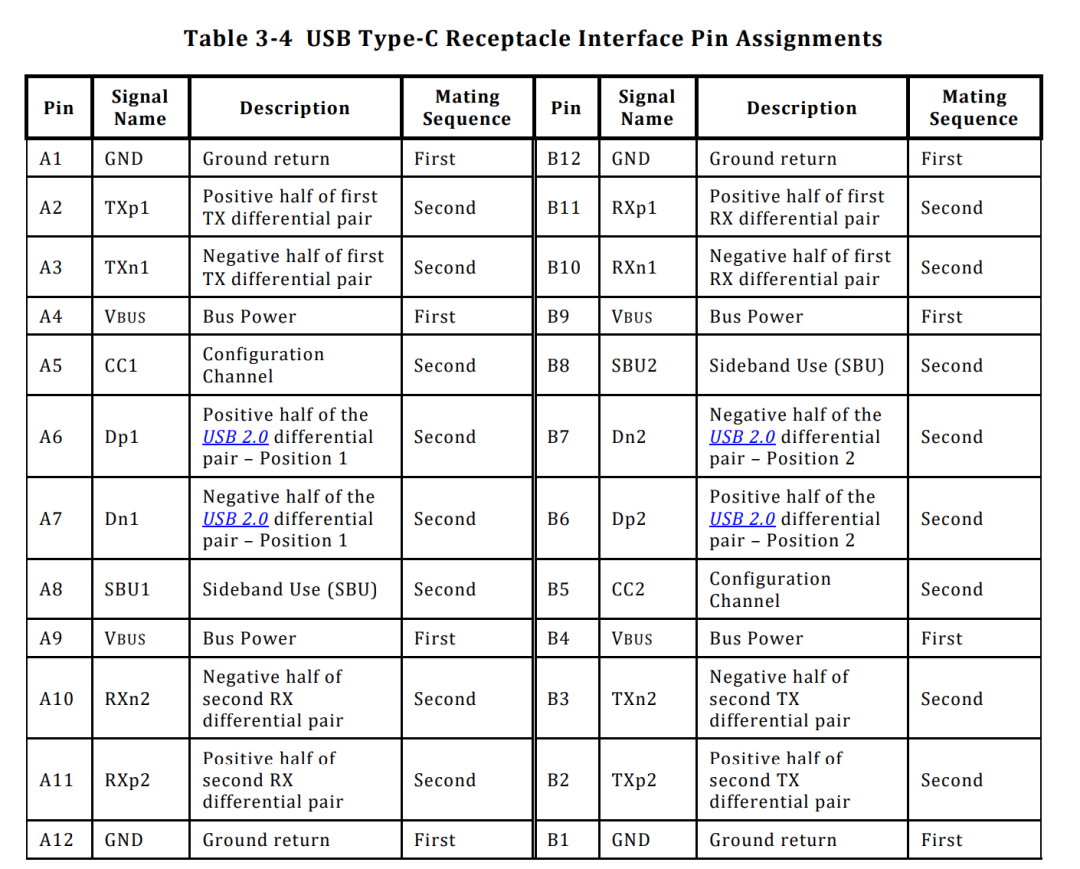

附上一张USB-C的24PIN简单说明。
附上雷电4线相关针脚功能定义表，方便大家了解。

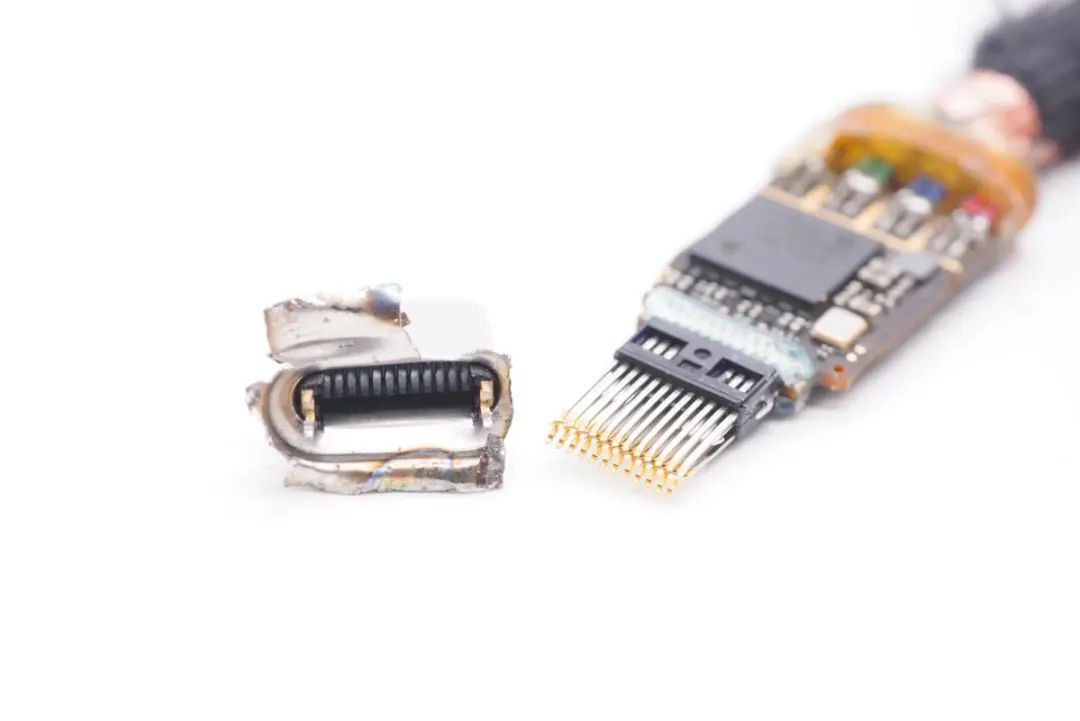

将USB-C公头外壳拆开。

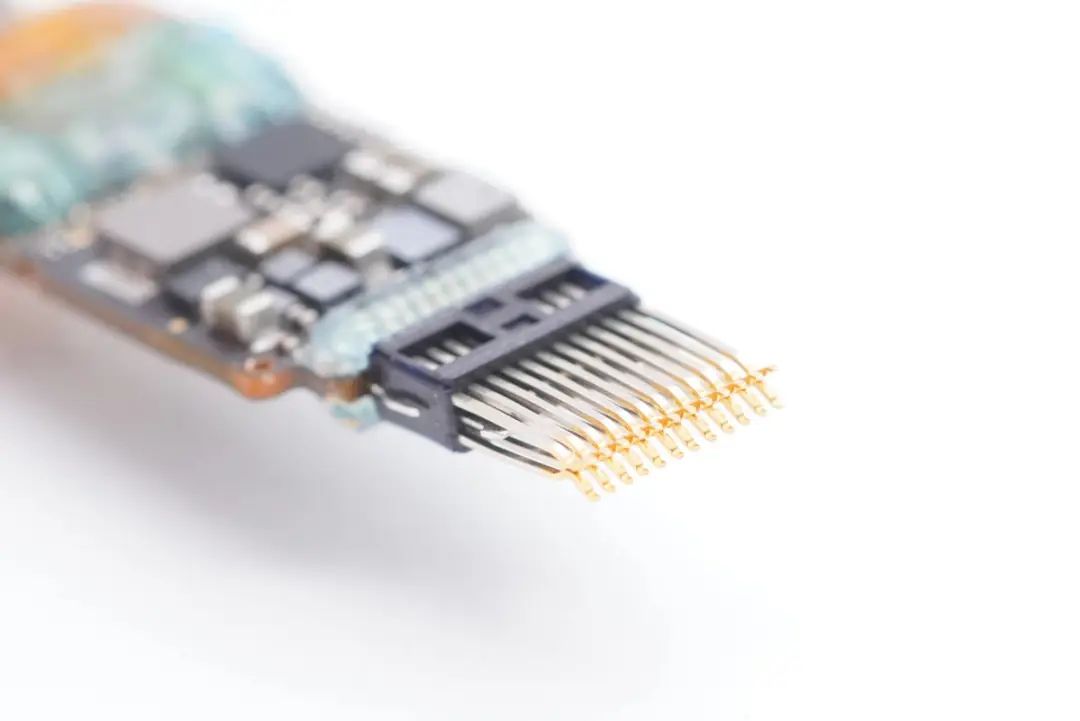

内部针脚特写，端子连接处镀厚金处理，不易氧化更耐插拔。

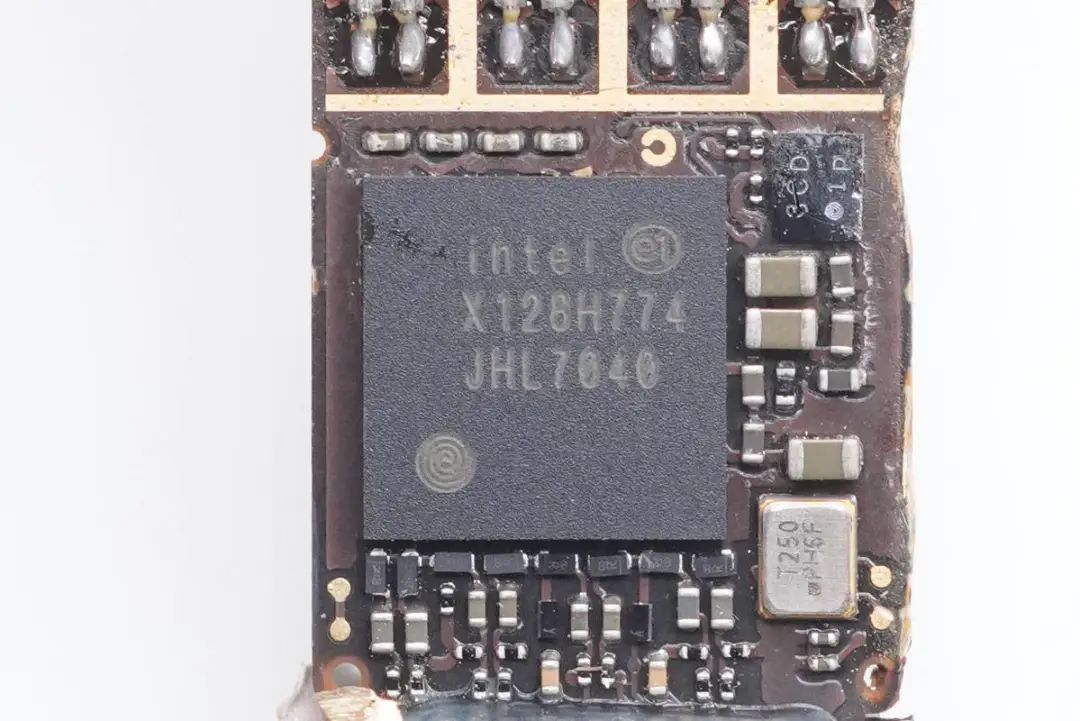

小板上最大的芯片来自英特尔，JHL7040 ReTimer芯片，用于信号重构，减轻信号抖动，相比ReDriver实现更好的降低物理损耗的效果，提升雷电信号传输质量和稳定性。

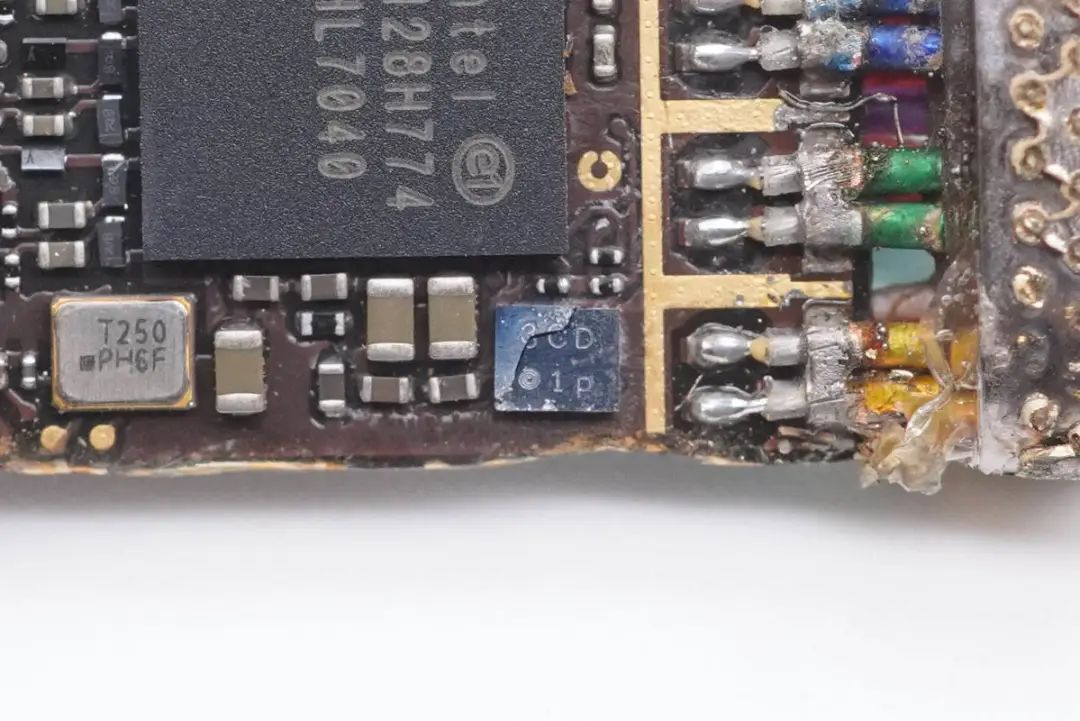

JHL7040芯片右上角小芯片特写，丝印3CD。

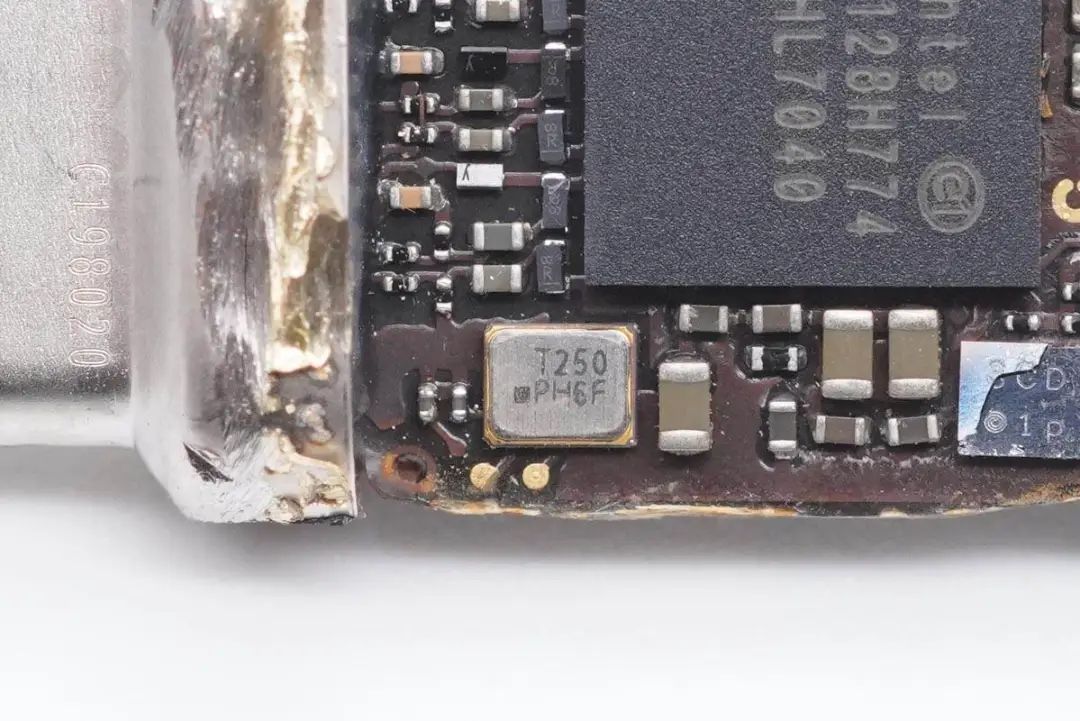

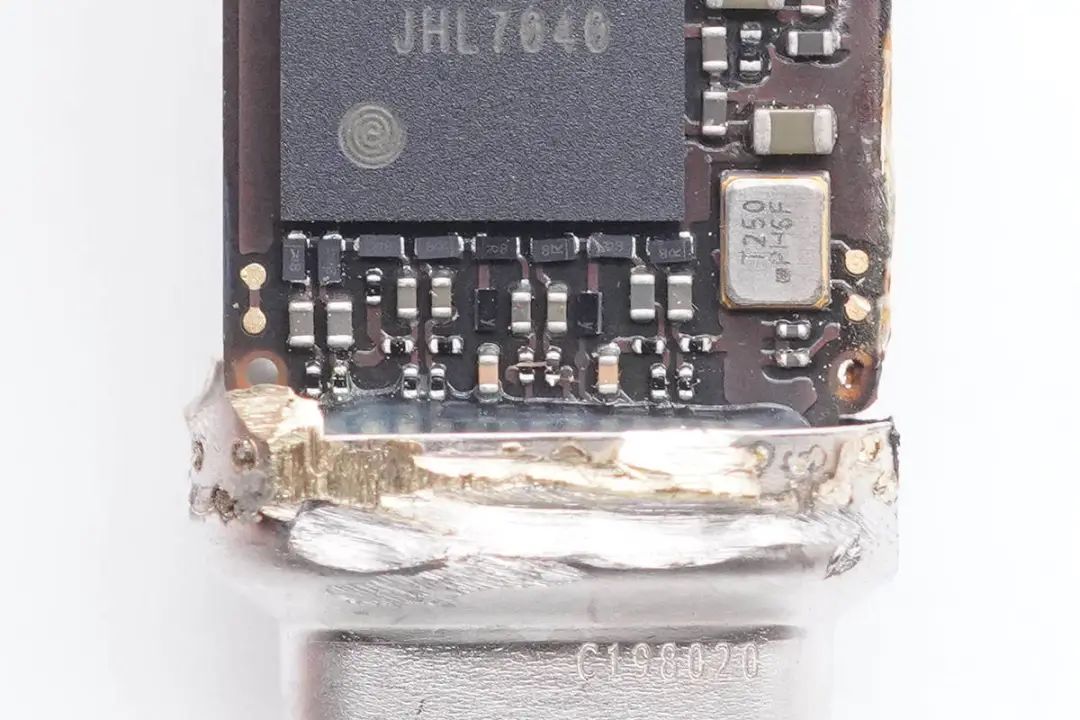

右下角时钟晶振丝印T250。
输入耦合电容和用于保护的TVS二极管。
下面来到端子小板背面。

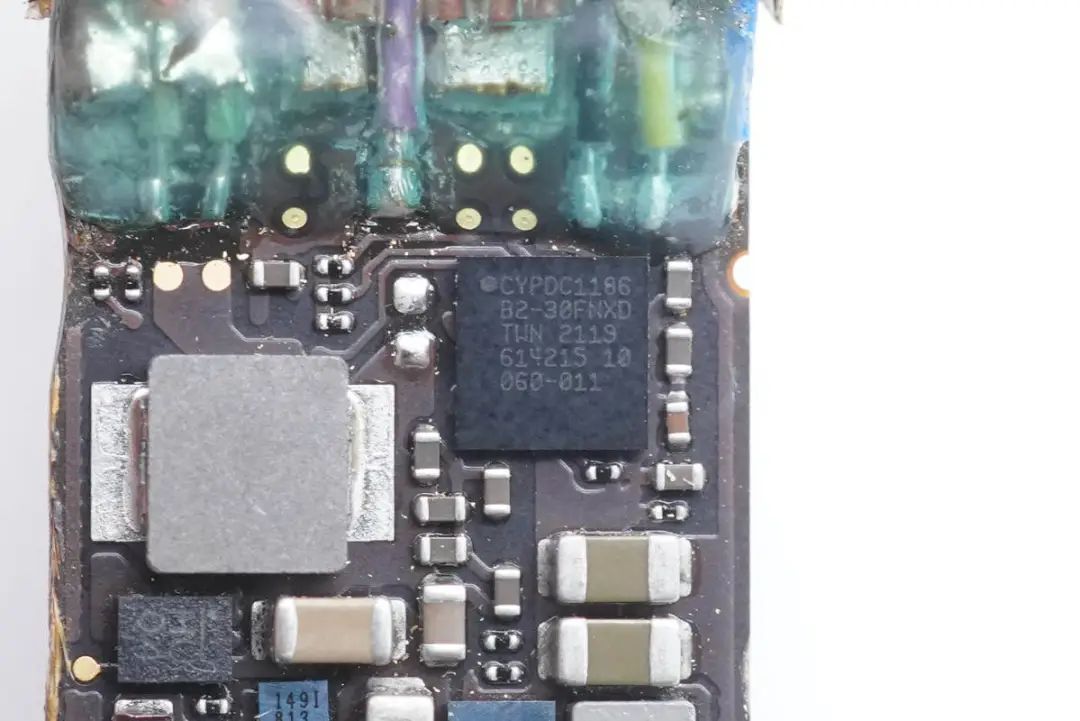

小板背面一颗较大的芯片来自英飞凌，CYPDC1186，USB接口芯片。

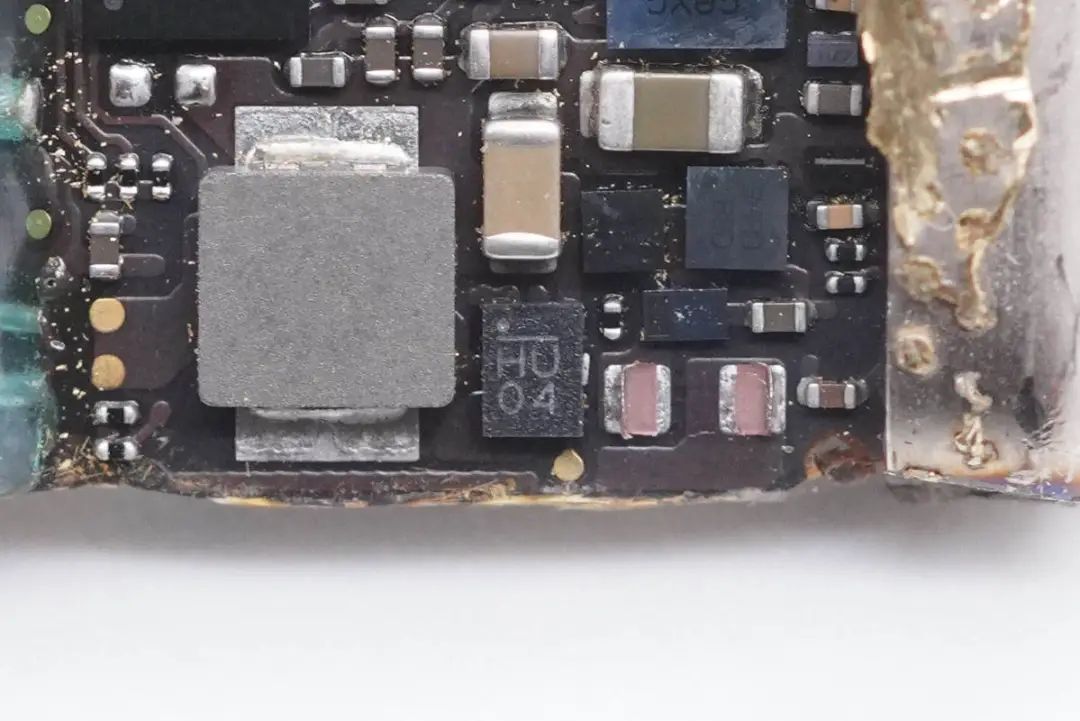

一颗芯片来自MPS，丝印HU，推测为降压芯片，为端子小板上的芯片供电，右侧是一颗电容不小心碰掉了。

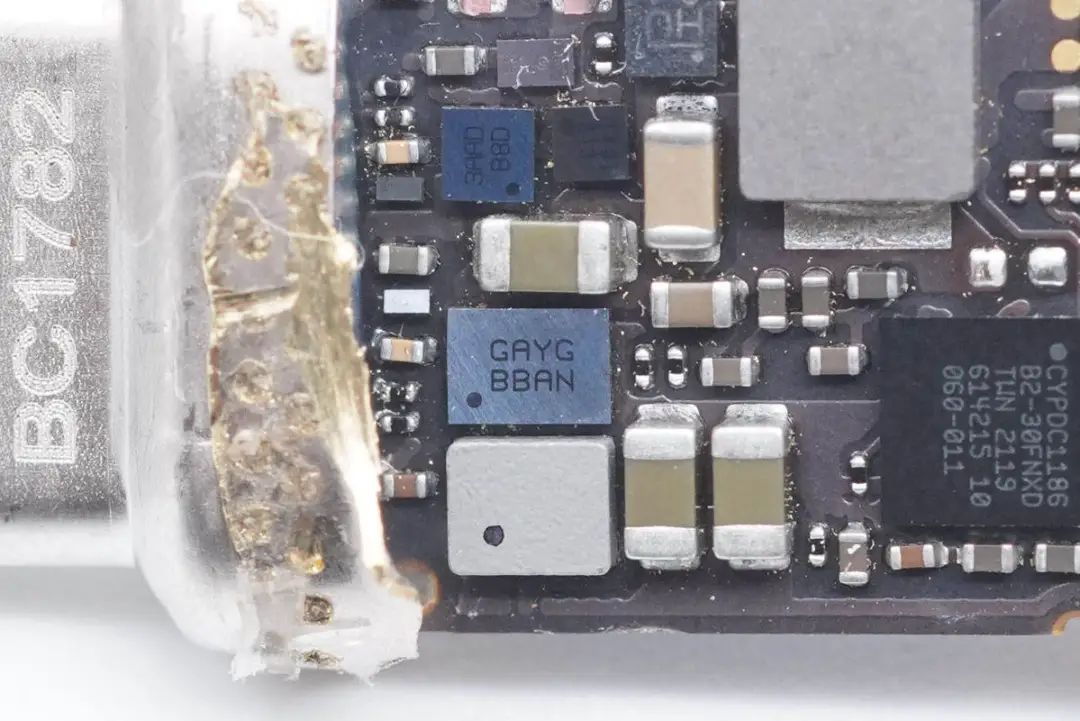

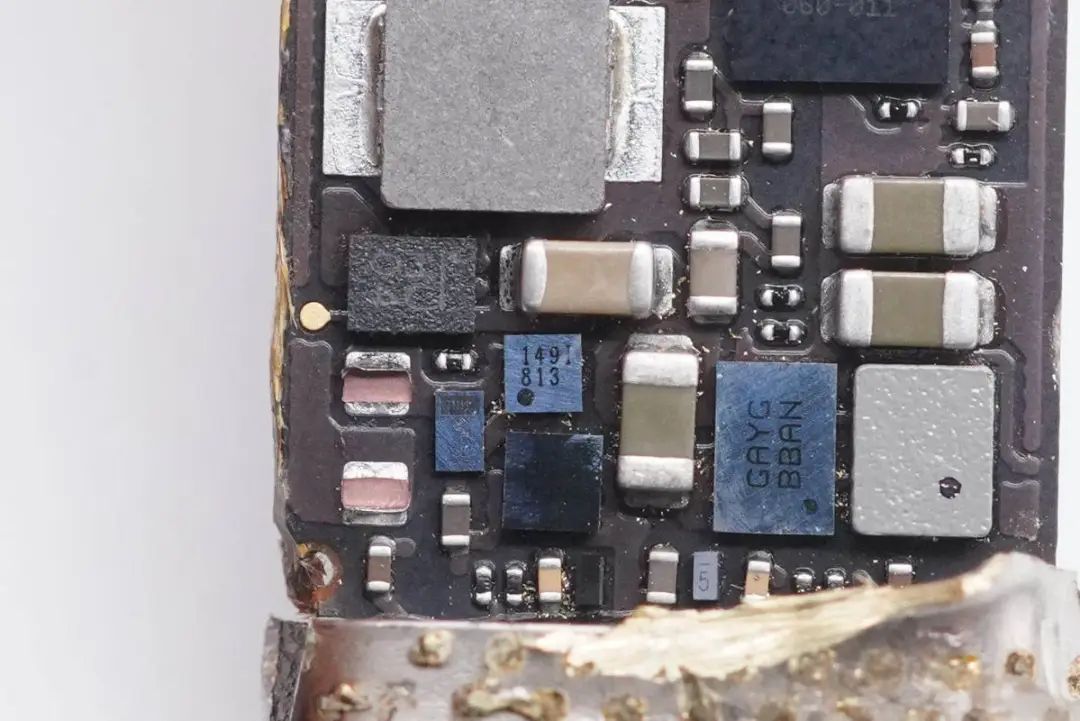

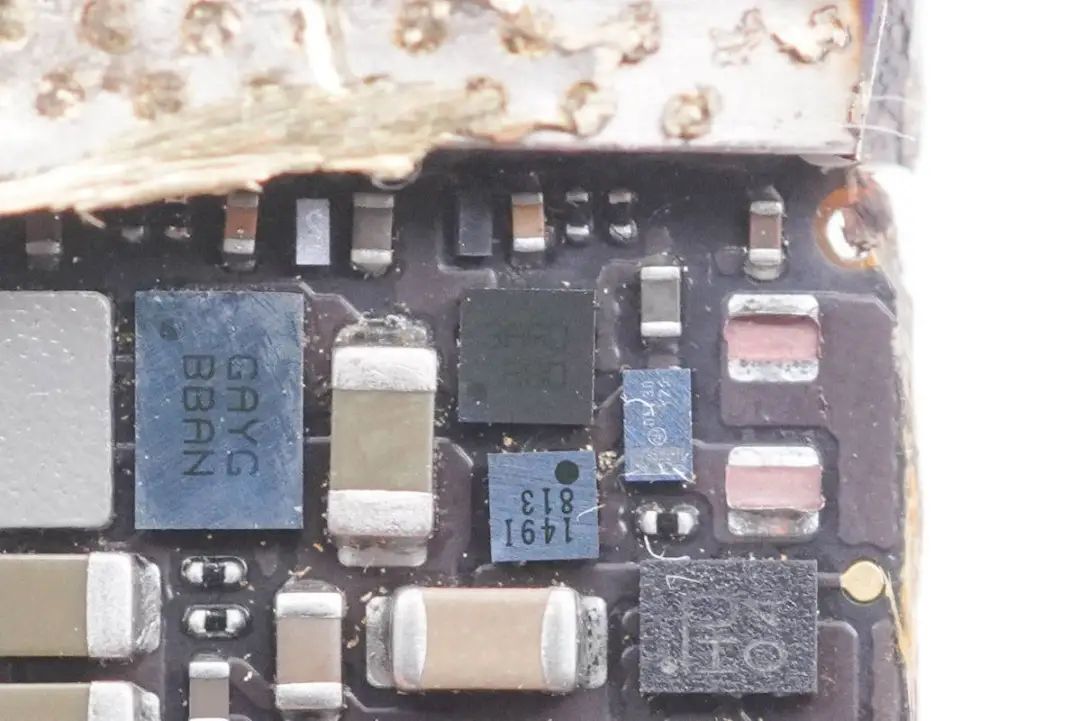

丝印GAYG的电源转换芯片，下方是一颗搭配使用的电感。
丝印3AAD的芯片。
丝印813的芯片。

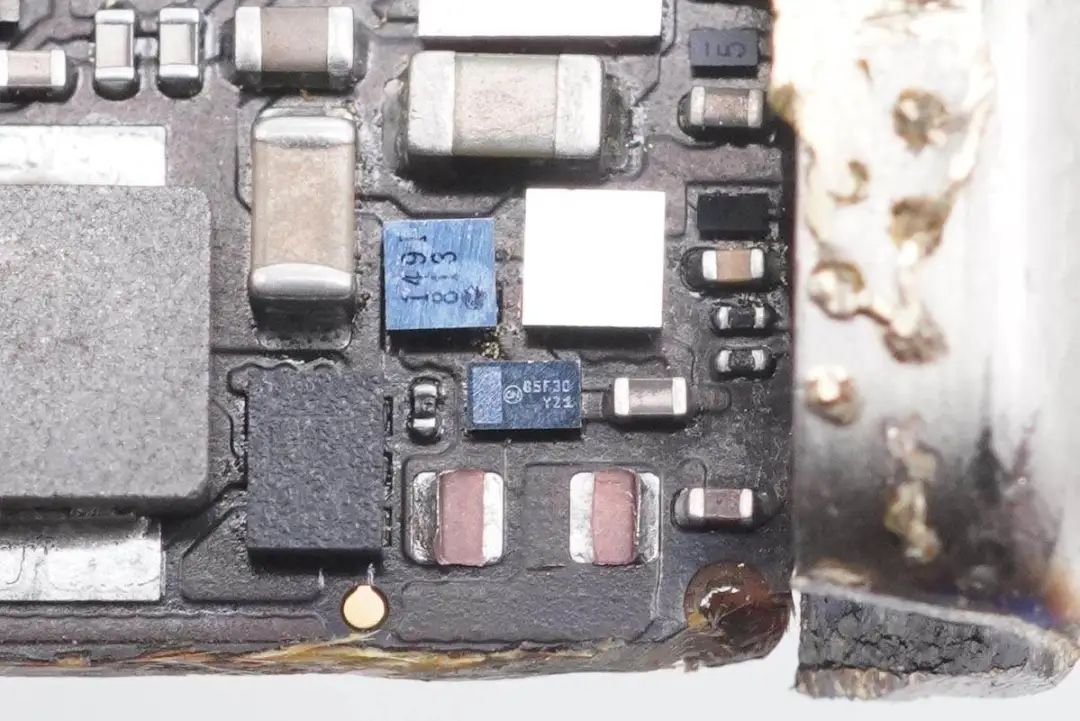

一颗二极管来自安森美，丝印85F30。
拆解完端子，下面来拆解线缆。

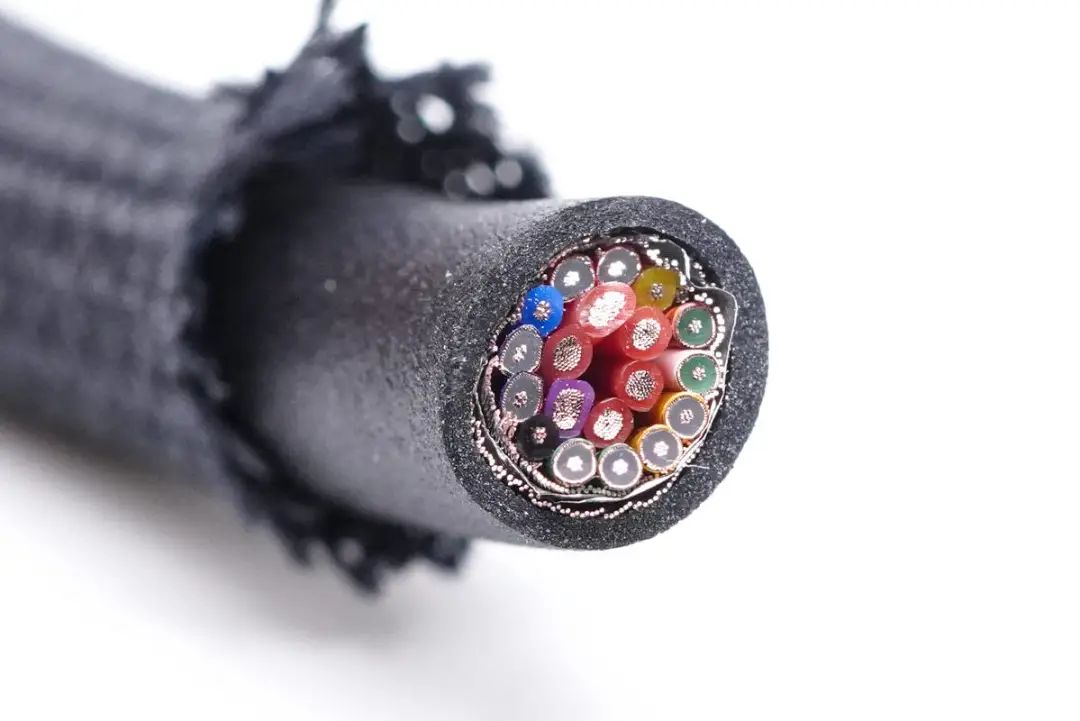

线身截断横截面一览，内部是19根小线芯，采用同轴线设计。

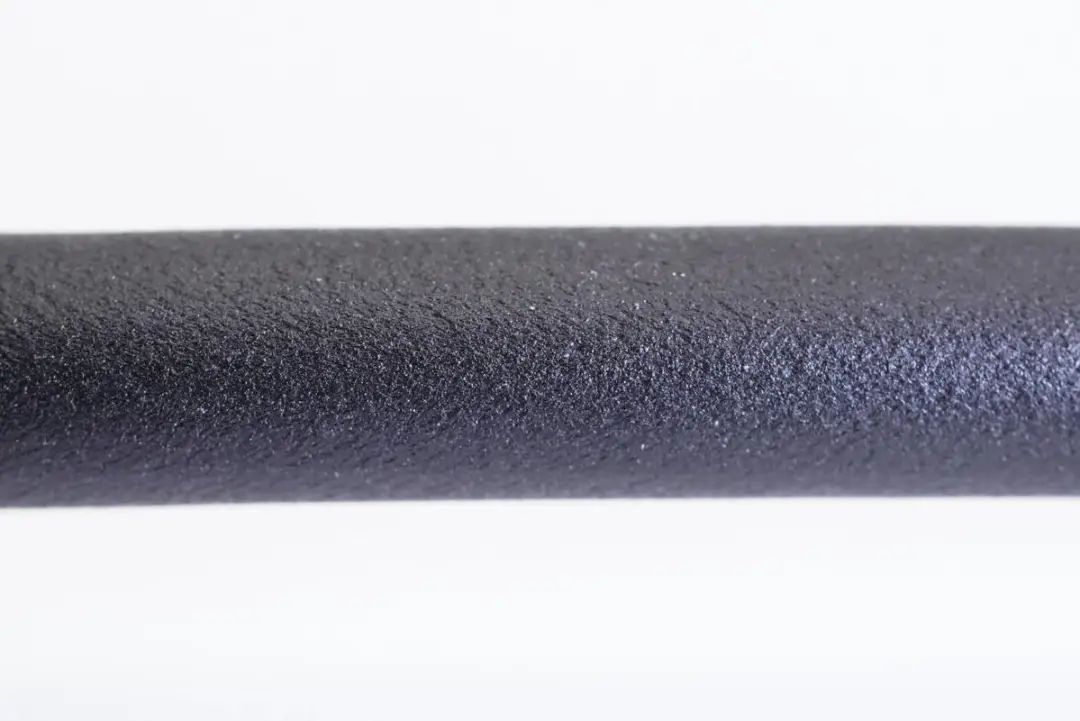

抽掉表面的编织网，内部为黑色线缆，TPE外皮光滑。
切开外皮，下面是缠绕的屏蔽网。

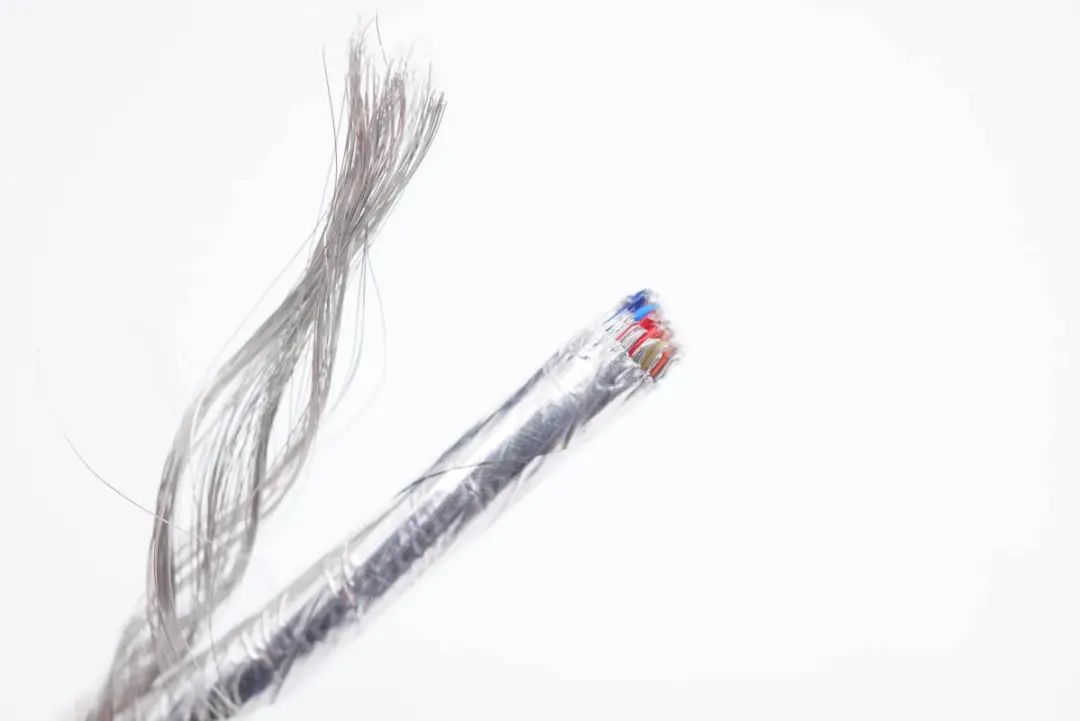

屏蔽网下面是一层屏蔽铝箔，严密包裹线缆内芯。
在屏蔽铝箔下面还有一层屏蔽网。

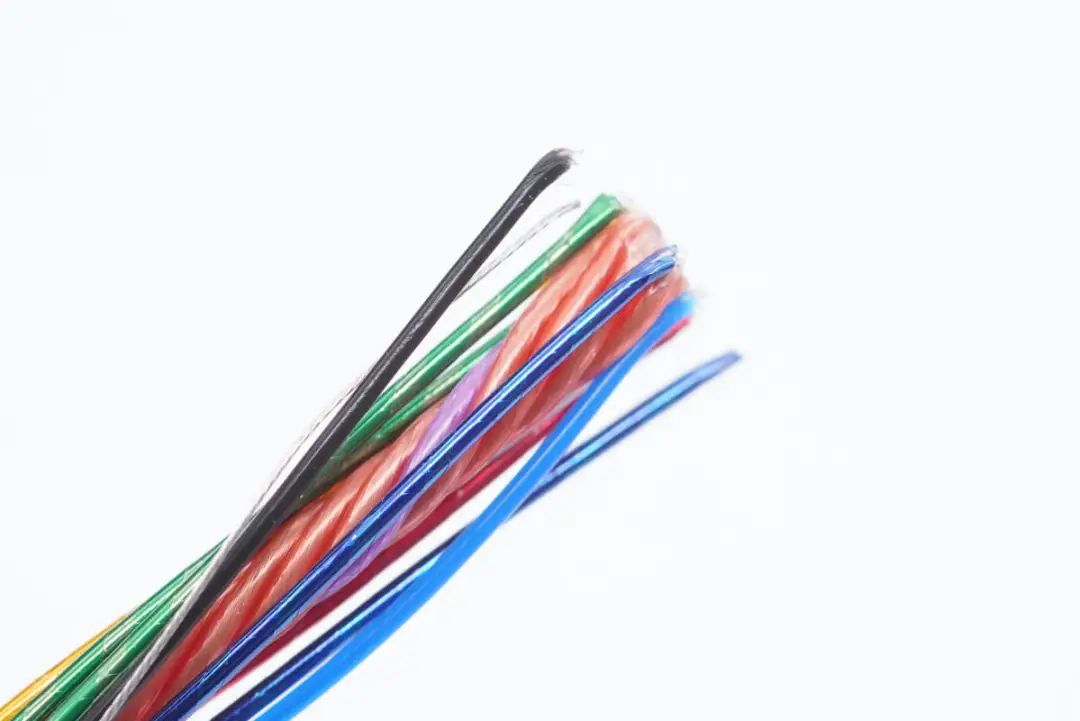

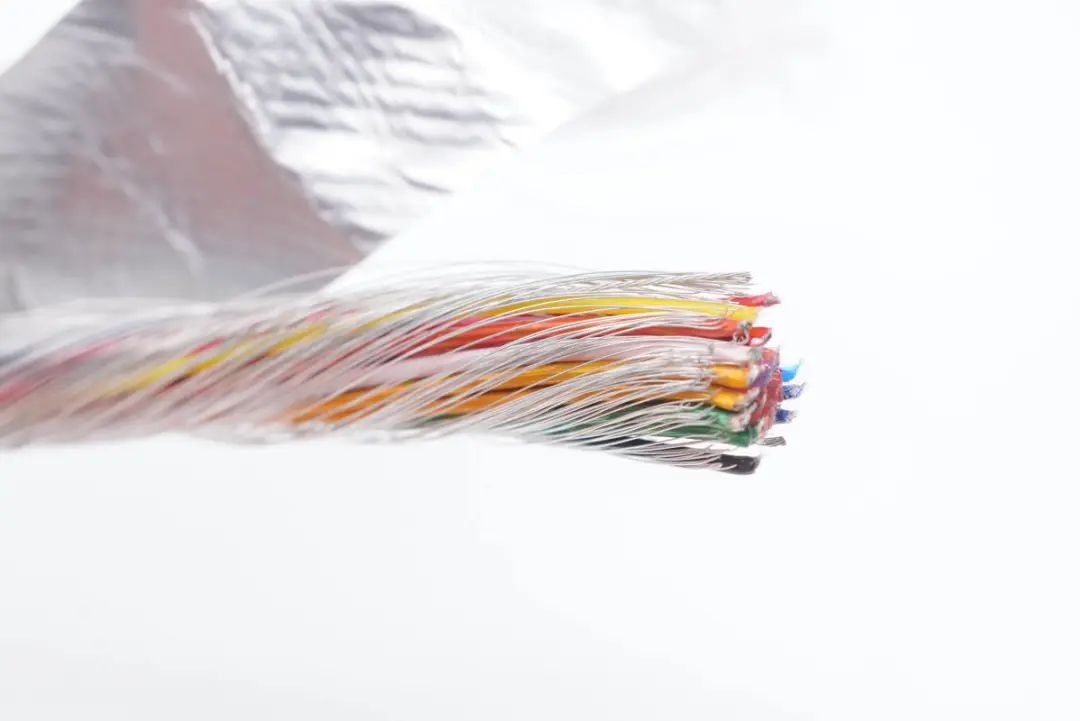

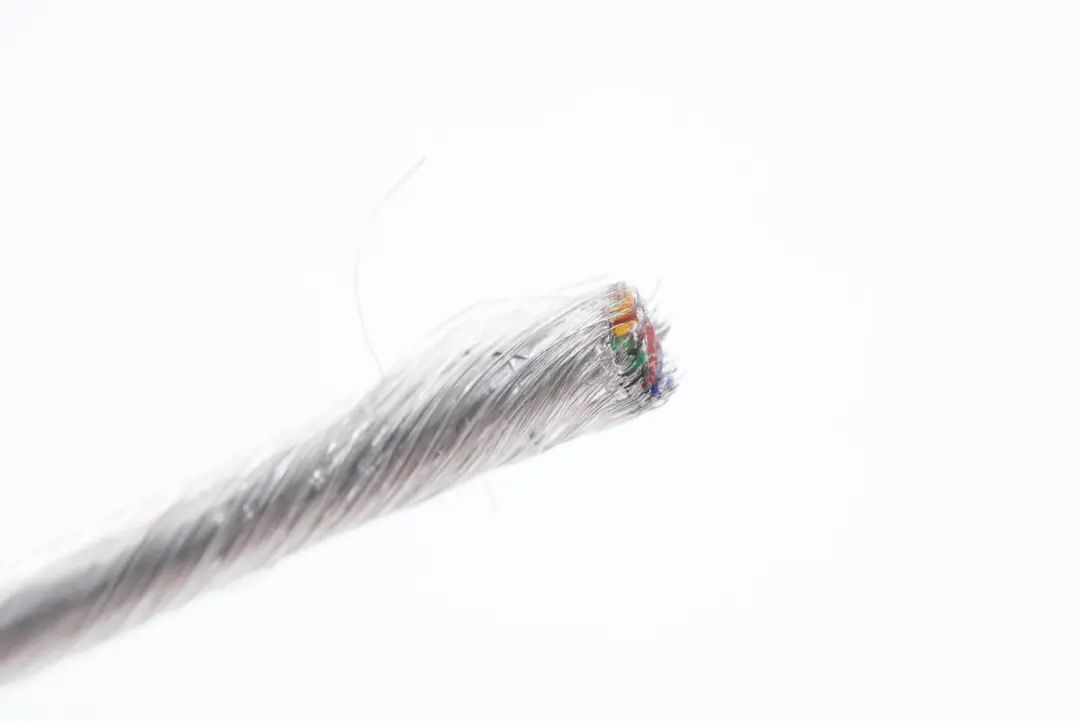

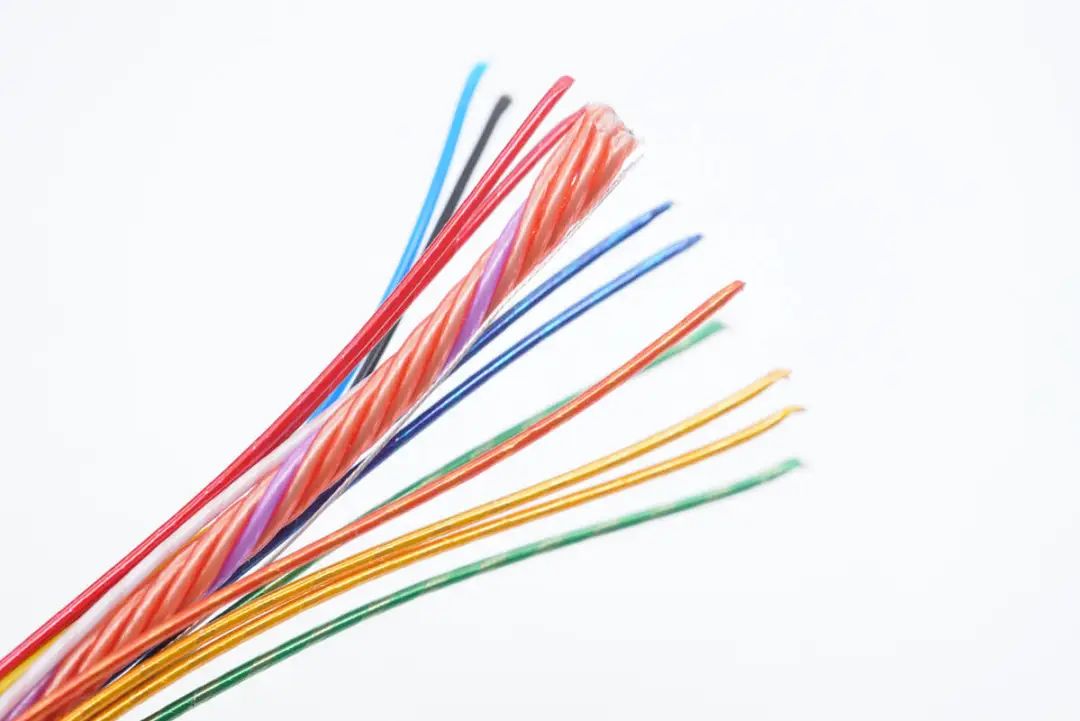

线缆内部线芯紧密缠绕在一起，受力均匀更加耐用。
最外层是用于传输雷电信号的同轴线，内部为供电线缆。

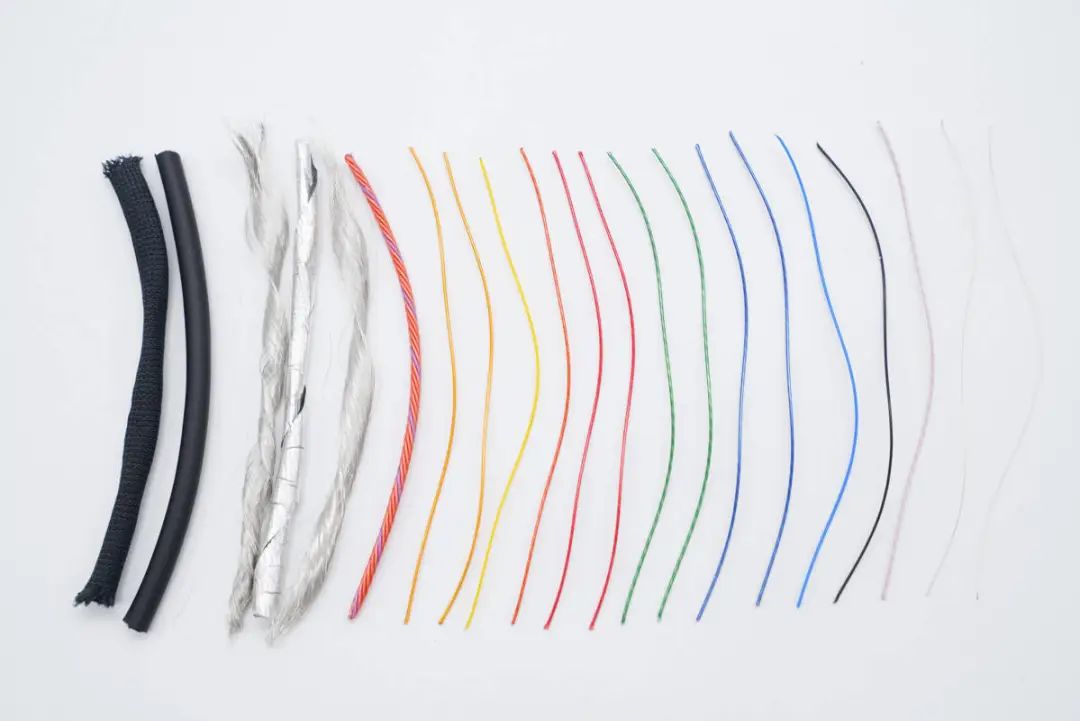

部分线材拆开整体一览，包括编织外衣、TPE塑料外皮、金属屏蔽网、锡纸屏蔽层、同轴数据线芯和电力传输线芯。
线缆中心的正极电力线芯，使用六根线芯缠绕在一起成为圆形。

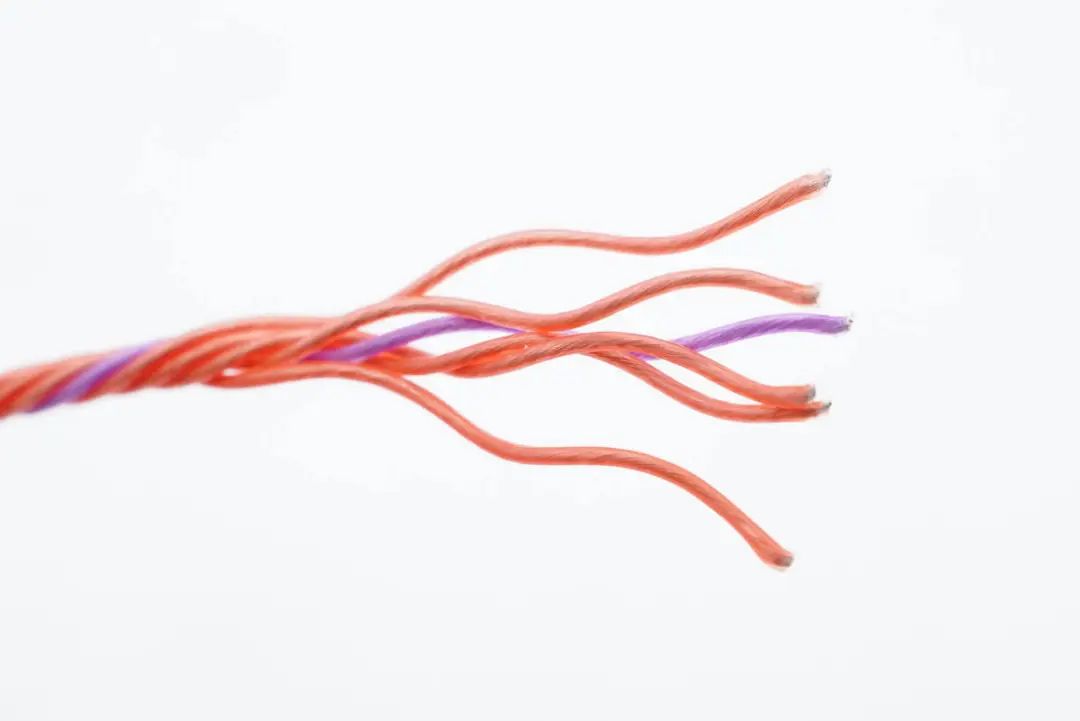

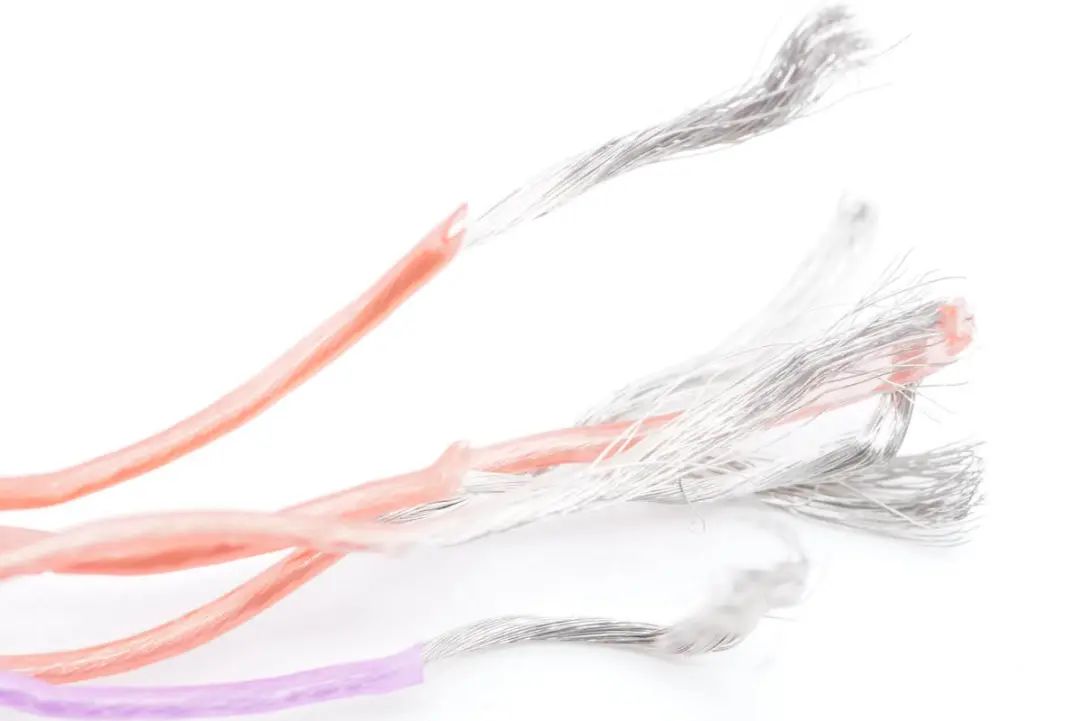

正极线芯由5根红色线芯和1根紫色线芯组成，导线内为多股镀锡铜丝。

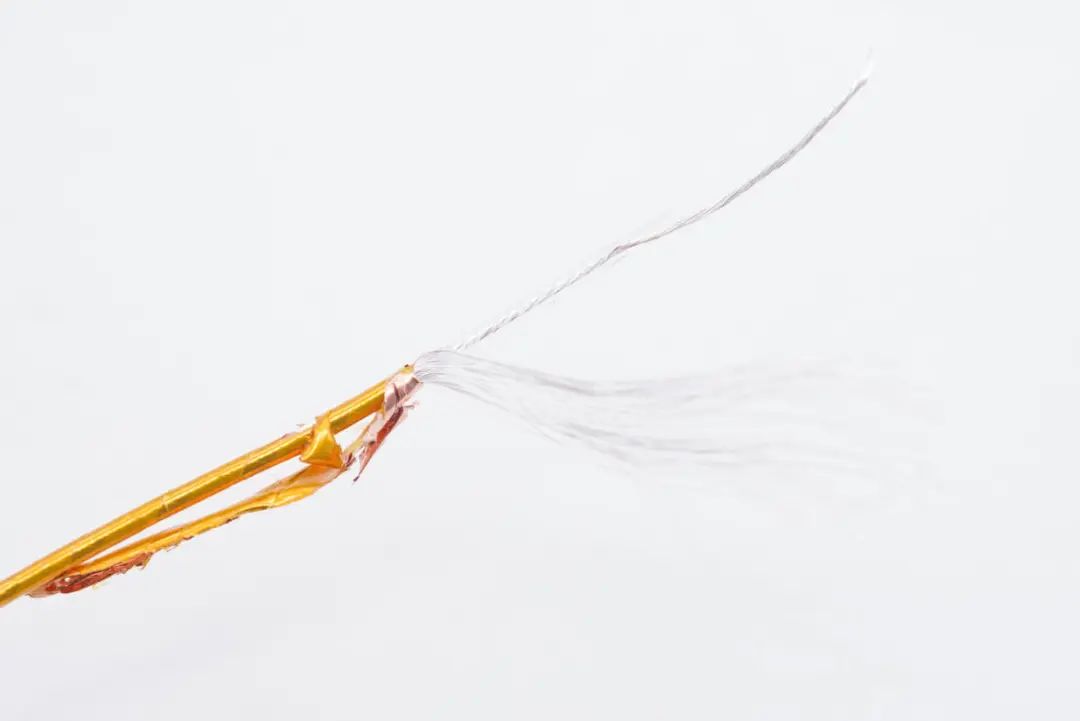

对应雷电信号传输的同轴线，采用纯铜镀厚银的屏蔽网，外层缠绕铜箔和塑料绝缘层。内部线芯采用透明绝缘层，为镀银线缆。镀银降低线缆在传输信号时的损失，其余3对不同颜色的线缆均为同样的结构。

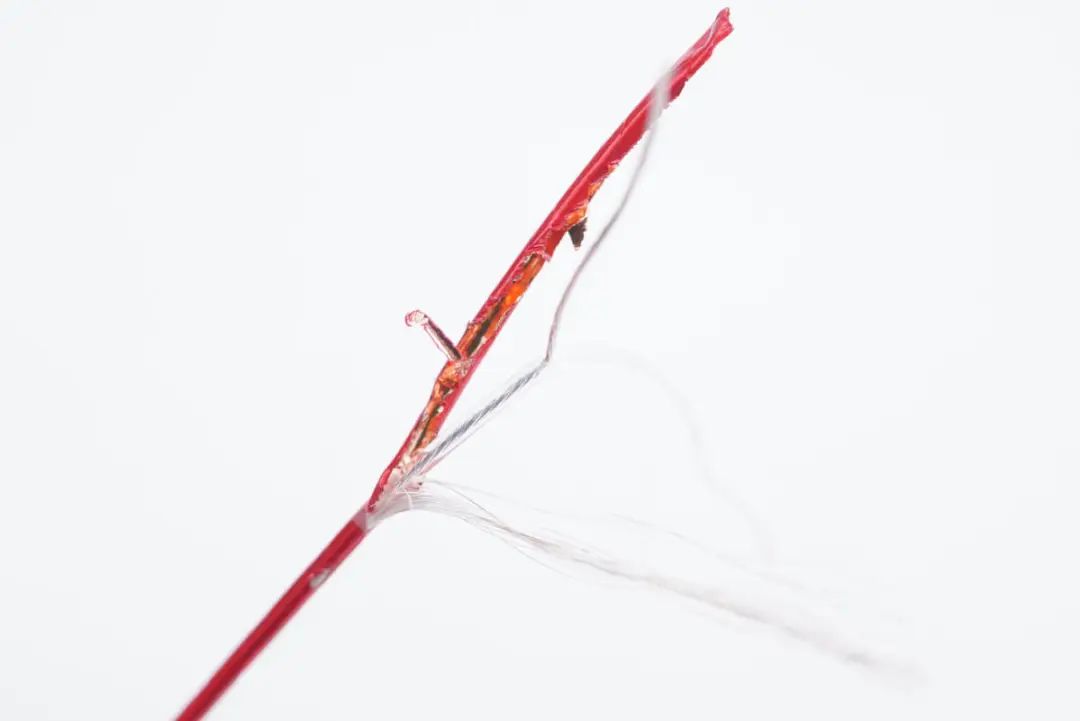

红色同轴线缆特写。
绿色同轴线缆特写。

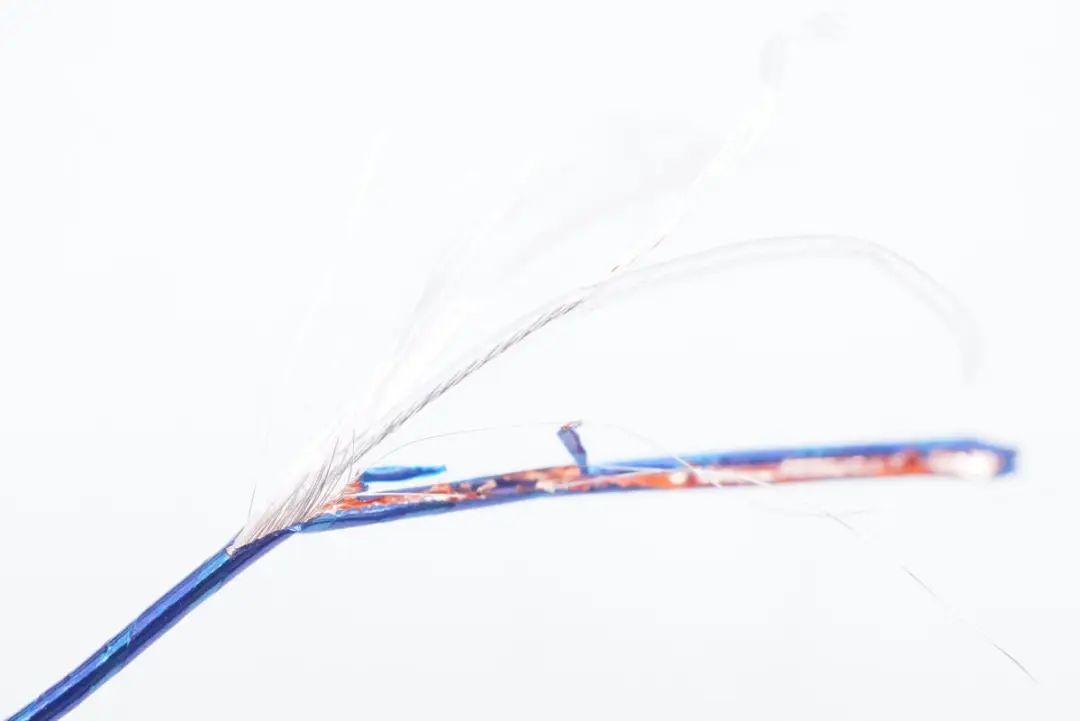

蓝色同轴线缆特写。

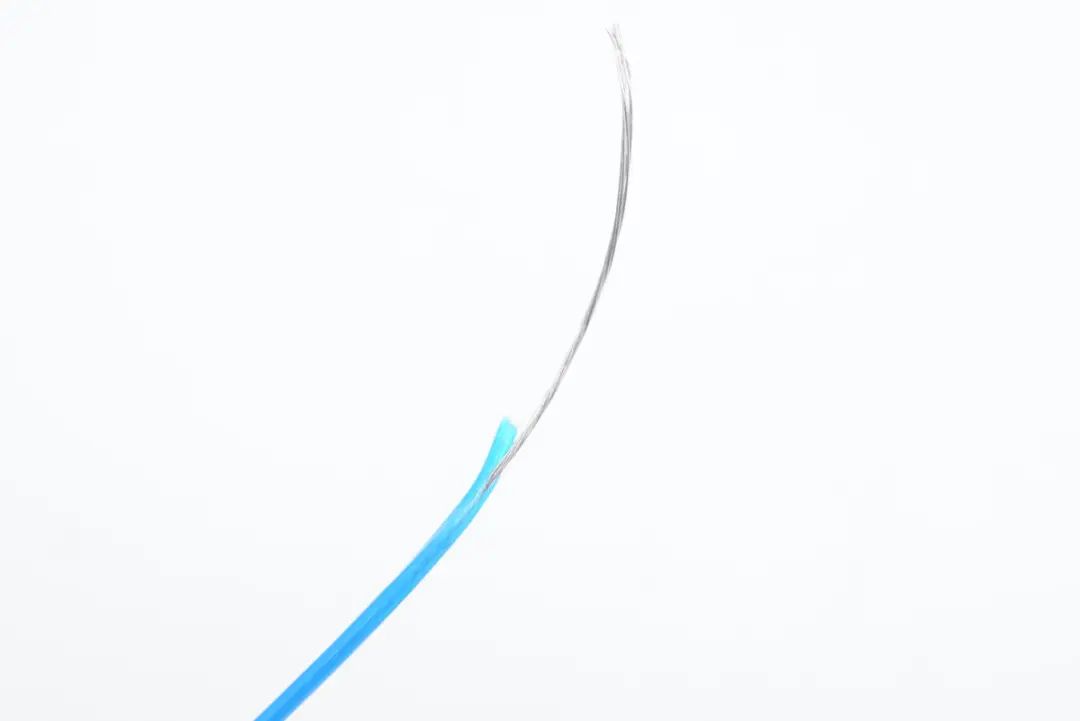

蓝色CC线芯特写。
黄色VCONN线芯特写。

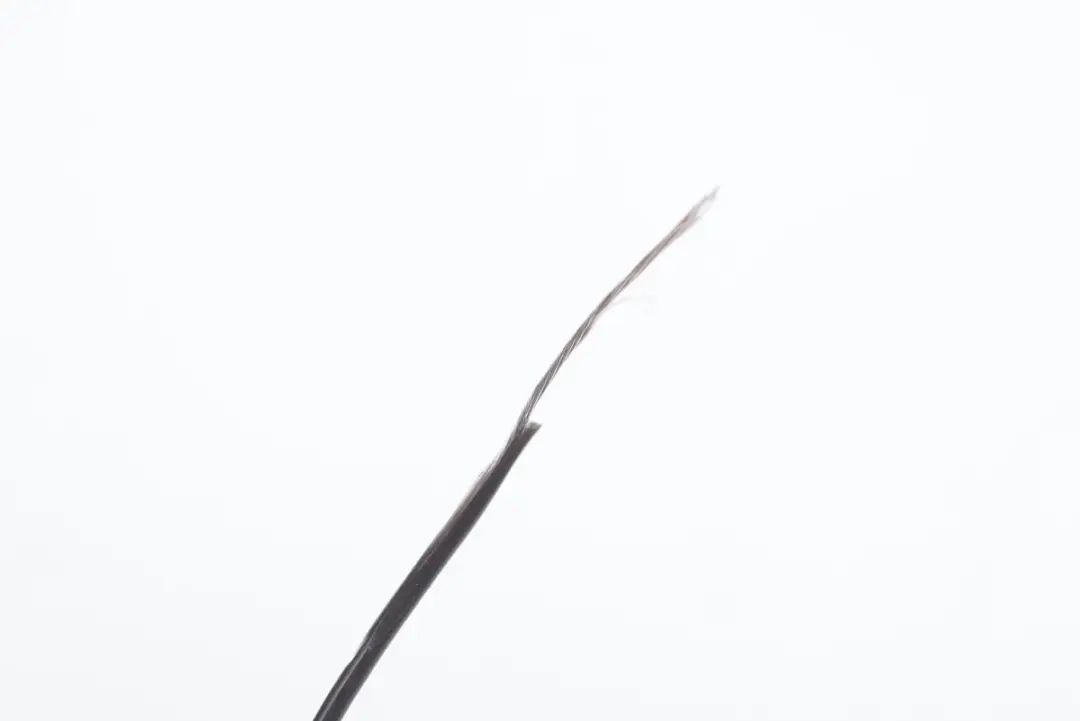

黑色SBU线芯特写。

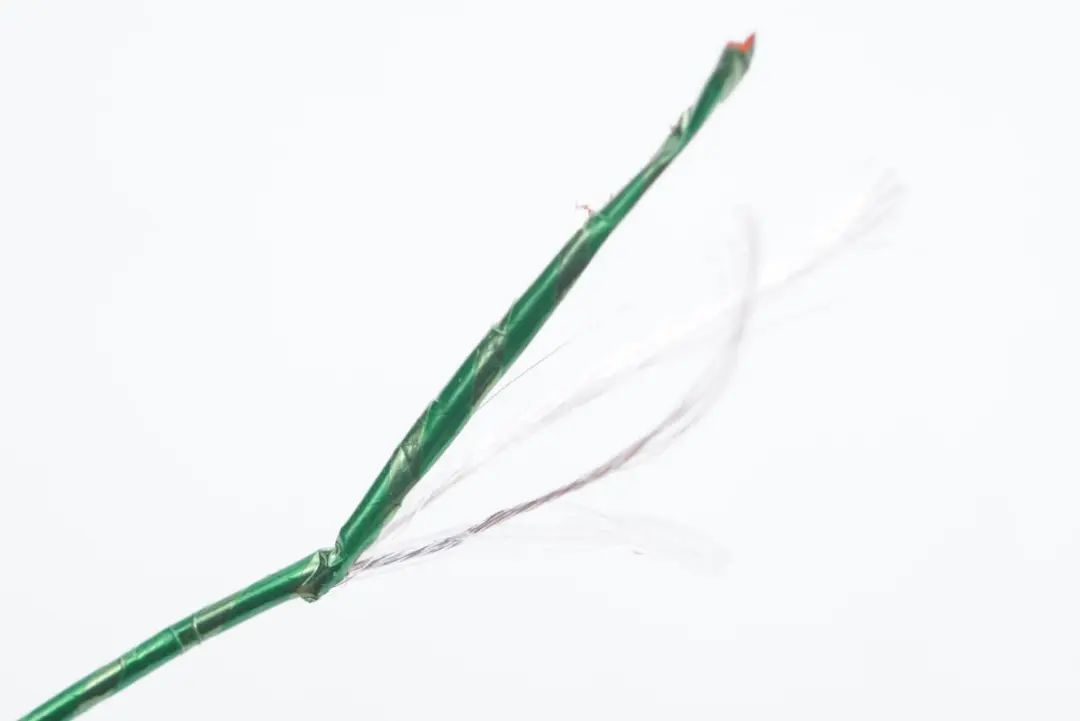

线缆内部还有两条屏蔽线，用于USB2.0传输。白色外皮，绿色线芯。

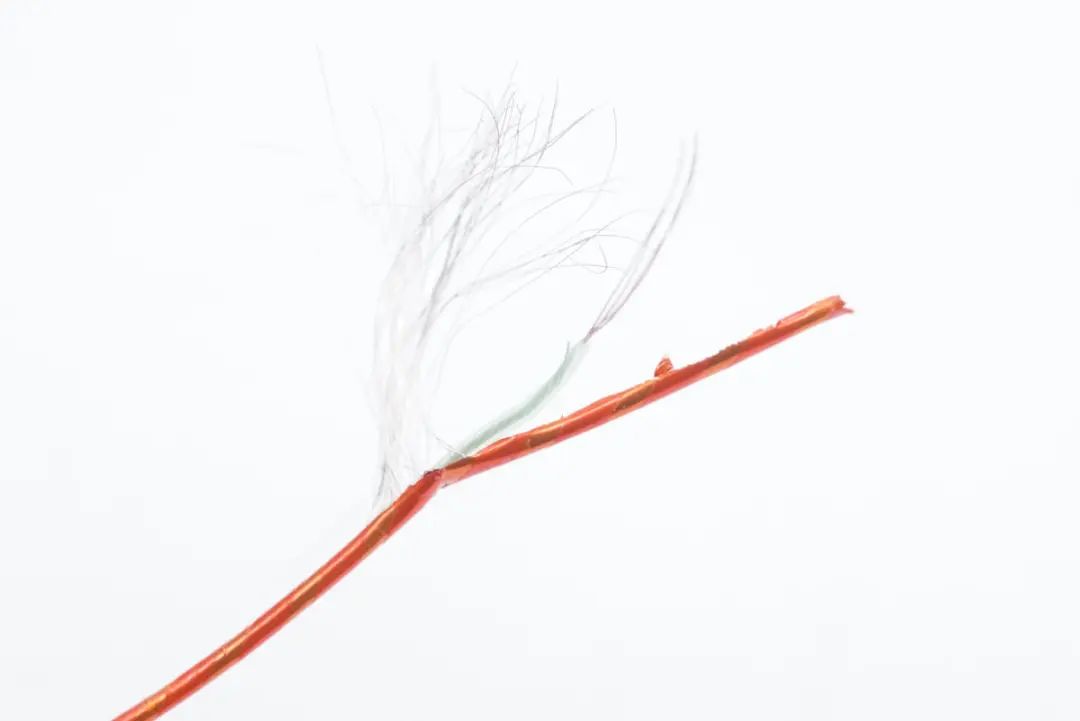

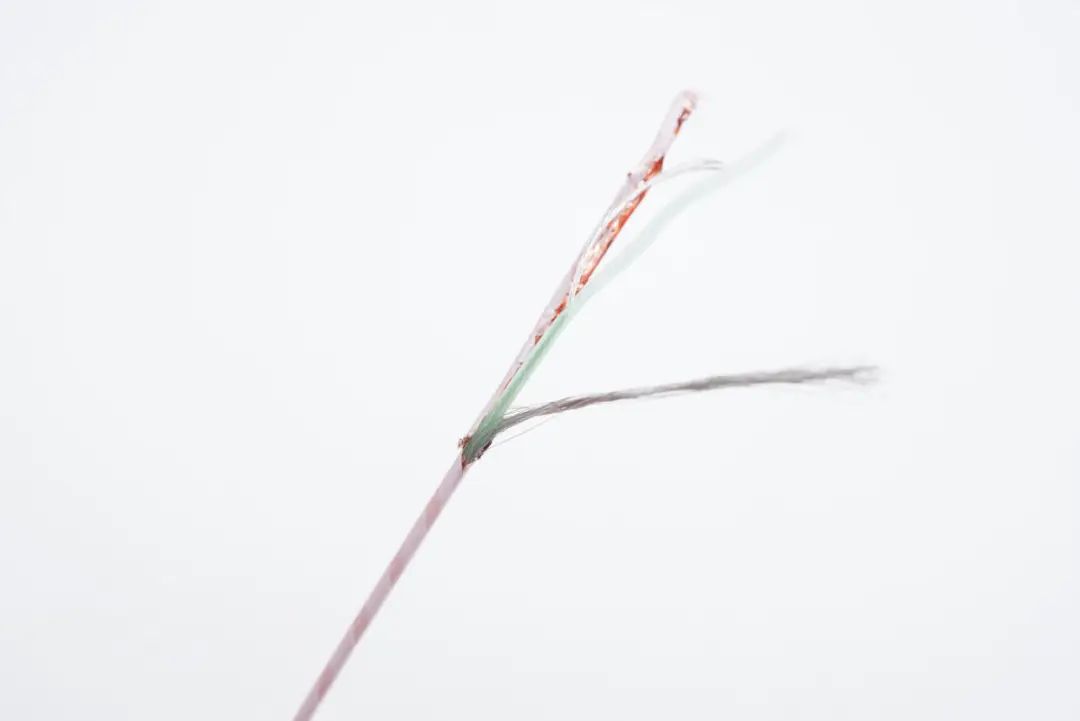

另外一条屏蔽线为红色外皮，白色线芯。

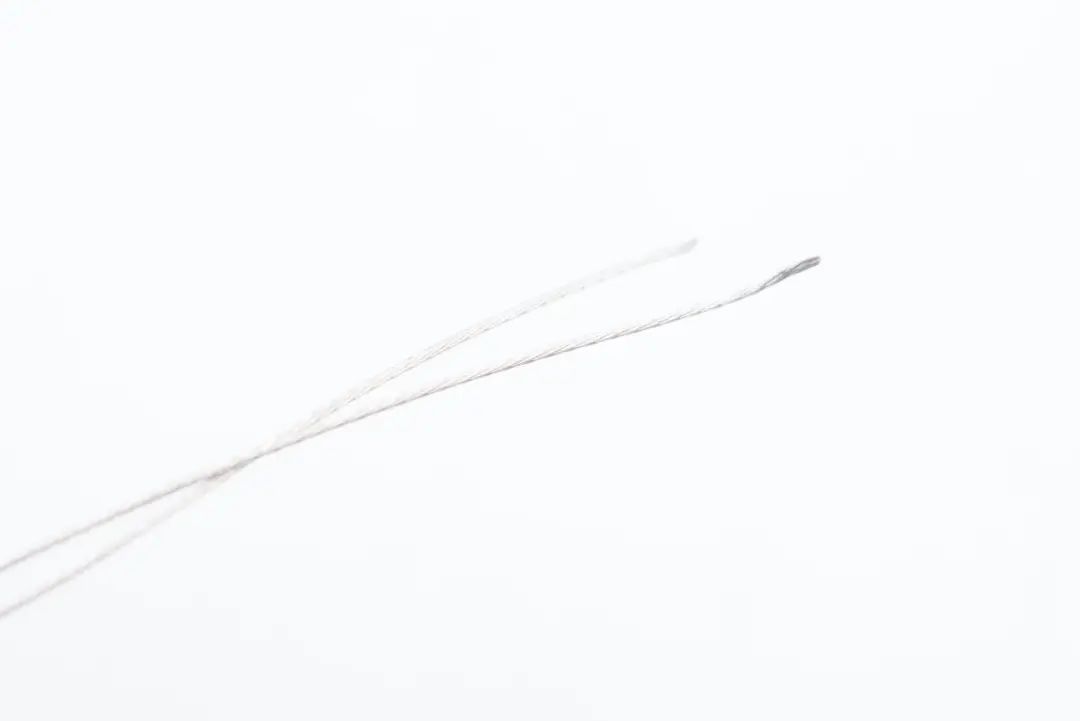

两条裸露的线芯特写。

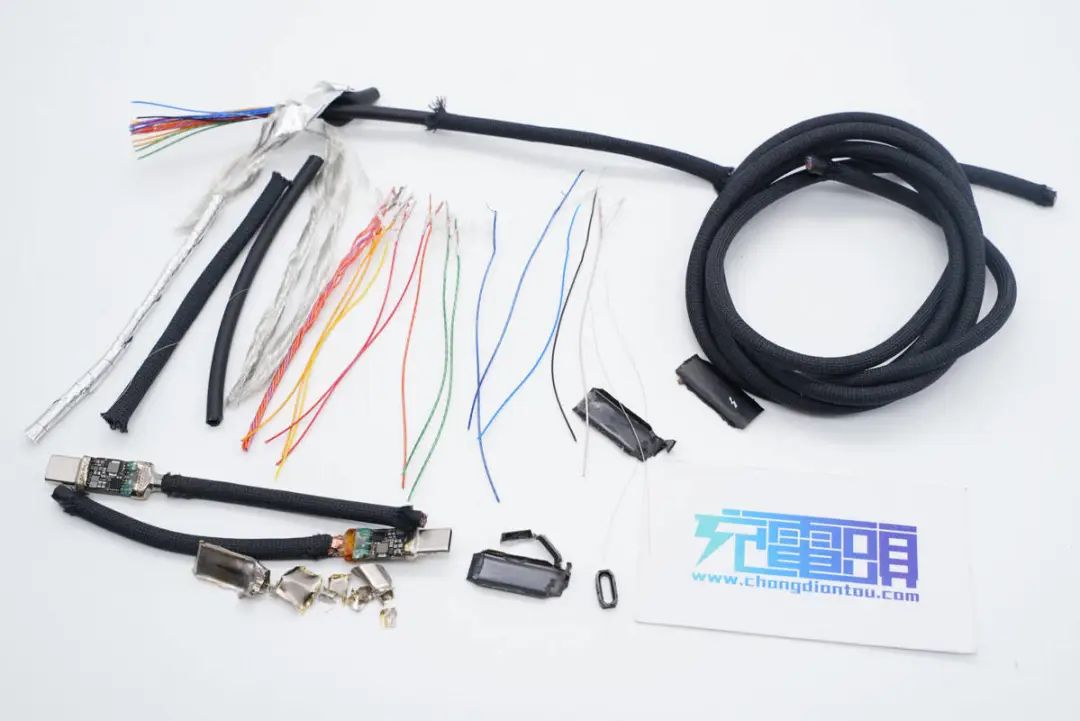

全部拆解完毕，来张全家福。
充电头网拆解总结
雷电4是雷电3的迭代版本，虽说在电力上限（100W）和最大带宽（40Gbps）方面并没有区别，但雷电4线带宽是动态分配的，相对更加灵活好用。此外新线缆在视频传输领域也不是雷电3可比的，支持最高8K视频传输，可以说是一条“面向未来”的线缆。
Apple苹果雷电4 Pro数据线采用黑色编织外衣，线缆粗壮结实，相较于其它苹果线来说，更加耐脏耐用。此外新线缆在长度方面有1.8米和3米两种长度可选，可以更好的面向不同用户群体，另外价格相差也不大，对于很多人来说，连接显示器的话，或许一步到位买3米的更划算。
充电头网通过拆解发现，数据线线头内置英特尔JHL7040雷电ReTimer芯片和英飞凌USB接口芯片，PCB板包裹黄铜外套，两端点焊保护，线芯焊点以及线尾注塑加固，编织外衣铜套冲压轧紧。线身中雷电数据线采用同轴线屏蔽线设计，信号同轴线内外层均采用镀银线芯，整体抗干扰性很好。对应USB2.0数据传输也同样采用同轴屏蔽线设计，消除干扰。
苹果雷电4 Pro数据线接近千元的售价，对应的是高规格数据传输，以及严苛的生产工艺。拆解中可以看出，线缆整体完全屏蔽，内部做工精细，屏蔽线芯均镀厚银，有效保证信号质量，搭配ReTimer芯片确保信号长距离稳定可靠传输。
