TPS92624-Q1是具有热共享功能的汽车四通道高边 LED 驱动器

产品详情

描述：

TPS92624-Q1 四通道 LED 驱动器包含独特的热管理设计，可降低器件的温升。TPS92624-Q1 是一款由汽车电池直接供电的AP3407AKTR-G1线性驱动器，具有较大的电压变化，可输出高达每通道 150 mA 的全电流负载。利用外部分流电阻器来共享输出电流并消耗驱动器的功率。该器件的全面诊断功能包括 LED 开路、LED 对 GND 短路电路和器件过热保护。

TPS92624-Q1 的 one-fails-all-fail 功能能够与其他 LED 驱动器配合使用，例如 TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件，以满足不同的要求。

特性：

●符合汽车应用的 AEC-Q100 标准：

○温度等级 1：–40°C 至 125°C，T A

●宽输入电压范围：4.5 V 至 40 V

●通过外部分流电阻进行热共享

●故障模式下的低电源电流

●四高精度电流调节：

○每个通道的电流输出高达 150mA

○在整个温度范围内准确度为 ±5%

○通过电阻独立设置电流

○用于亮度控制的独立 PWM 引脚

●低压差电压：

○最大压差：150 mA 时为 600 mV

●诊断和保护

○LED 开路自动恢复

○具有自动恢复功能的 LED 对 GND 短路

○具有可调阈值的诊断启用

○故障总线可配置为单一故障-全部故障或仅故障通道关闭 (N-1)

○热关断

●工作结温范围：–40°C 至 150°C

应用：

●汽车外部尾灯：尾灯、中央高位刹车灯、侧标记

●汽车外饰小灯：门把手、盲点检测指示灯、充电口

●汽车内部灯：顶置控制台、阅读灯

●通用 LED 驱动器应用

参数：

通道数 (#)：4

拓扑：当前来源

工作温度范围（℃）：-40 到 125

大约。价格（美元）：1ku | 0.808

输入电压 (最小值) (V)：4.5

输入电压 (最大值) (V)：40

输出电压 (Min) (V)：0

输出电压 (最大值) (V)：40

输出 (最大) (A)：0.6

Iq (典型值) (mA)：2.0

特征：热共享、故障检测、故障诊断、LED 开路检测、LED 接地短路检测、PWM 调光、热关断

◆TPS92624-Q1 典型应用图

◆TPS92624-Q1 器件上的功耗

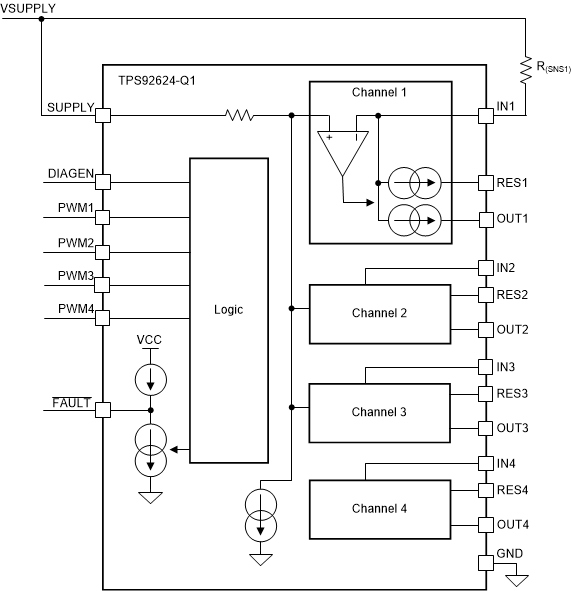

◆TPS92624-Q1 功能框图
