SN6507是用于隔离电源的具有占空比控制的低辐射 36V 推挽式变压器驱动器

产品详情

描述：

SN6507 是一款高压、高频推挽式AZ432BRTR-E1变压器驱动器，以小尺寸解决方案提供隔离电源。该器件具有推挽式拓扑结构的简单性、低 EMI 和磁通消除等优点，可防止变压器饱和。通过占空比控制可以进一步节省空间，这可以减少宽输入范围的组件数量，并通过选择高开关频率来减小变压器的尺寸。

该器件集成了控制器和两个异相切换的 0.5A NMOS 电源开关。其输入工作范围通过精密欠压锁定进行编程。该器件通过过流保护 (OCP)、可调节欠压锁定 (UVLO)、过压锁定 (OVLO)、热关断 (TSD) 和先断后合电路来防止出现故障。

可编程软启动 (SS) 可最大限度地减少浪涌电流，并为关键的上电要求提供电源排序。扩频时钟 (SSC) 和引脚可配置的可扩展压摆率控制 (SRC) 进一步降低了超低 EMI 要求的辐射。

SN6507 采用 10 引脚 HVSSOP DGQ 封装。该器件的工作温度范围为 –55°C 至 125°C。

特性：

●变压器推挽式驱动器

●宽输入电压范围：3 V 至 36 V

— 60 V 输入电压容差

— 线路调节的占空比控制

●具有可编程电流限制的 0.5 A 开关

●宽开关频率范围：150 kHz 至 2 MHz

— 允许小型变压器

— 可编程开关频率

— 外部时钟同步选项

●超低噪音和EMI

— 对称推挽拓扑

— 扩频时钟

— 引脚可配置的压摆率控制

●保护功能

— 可调欠压锁定 (UVLO)

— 可编程过流保护 (OCP)

— 过压锁定 (OVLO)

— 热关断 (TSD)

●宽温度范围：–55°C 至 125°C

●可编程软启动以减少浪涌电流

●带散热垫的 10 引脚 HVSSOP (DGQ) 封装

应用：

●太阳能逆变器、保护继电器

●工厂自动化

●楼宇自动化

●电机驱动器：IGBT 和 SiC 栅极驱动器电源

●CAN、RS-485、RS-422、RS-232、SPI、I2C、低功耗局域网的隔离电源

参数：

输出电流（A）：0.5

输入电压 (最小值) (V)：3

输入电压 (最大值) (V)：36

特征：使能、占空比控制、扩频时钟、摆率控制、短路保护、可编程过流保护、热关断

慢启动：是的

工作温度范围（℃）：-55 到 125

开关频率 (Min) (kHz)：150

开关频率（最大）（kHz）：2000

◆SN6507 简化原理图

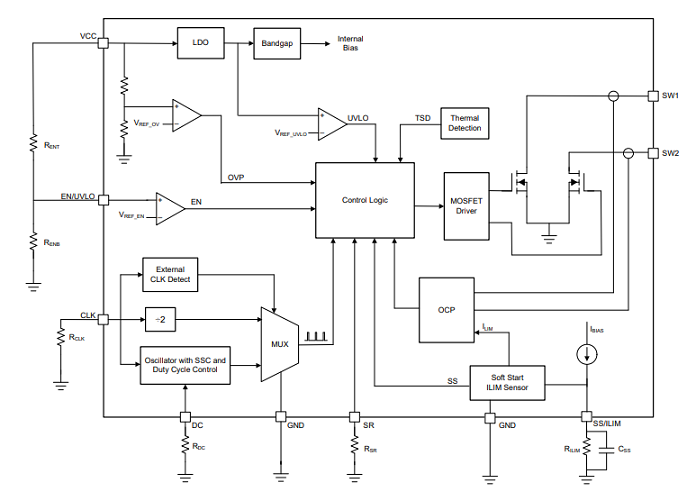

◆SN6507 功能框图
