强弦科技推出65W氮化镓快充方案，内置合封GaN芯片JP8020

充电头网近日获悉，氮化镓快充市场迎来新晋玩家--强弦科技，针对当前的快充电源市场，强弦科技推出了全新的合封氮化镓芯片JP8020系列，通过将GaN功率器件、驱动、PWM控制器集成在一颗芯片中，组成一颗三合一芯片，在应用时仅需极少的外围器件，精简电路设计。值得一提的是，基于JP8020系列芯片，强弦科技还开发了一系列氮化镓快充方案，本次为大家介绍65W合封氮化镓快充方案。

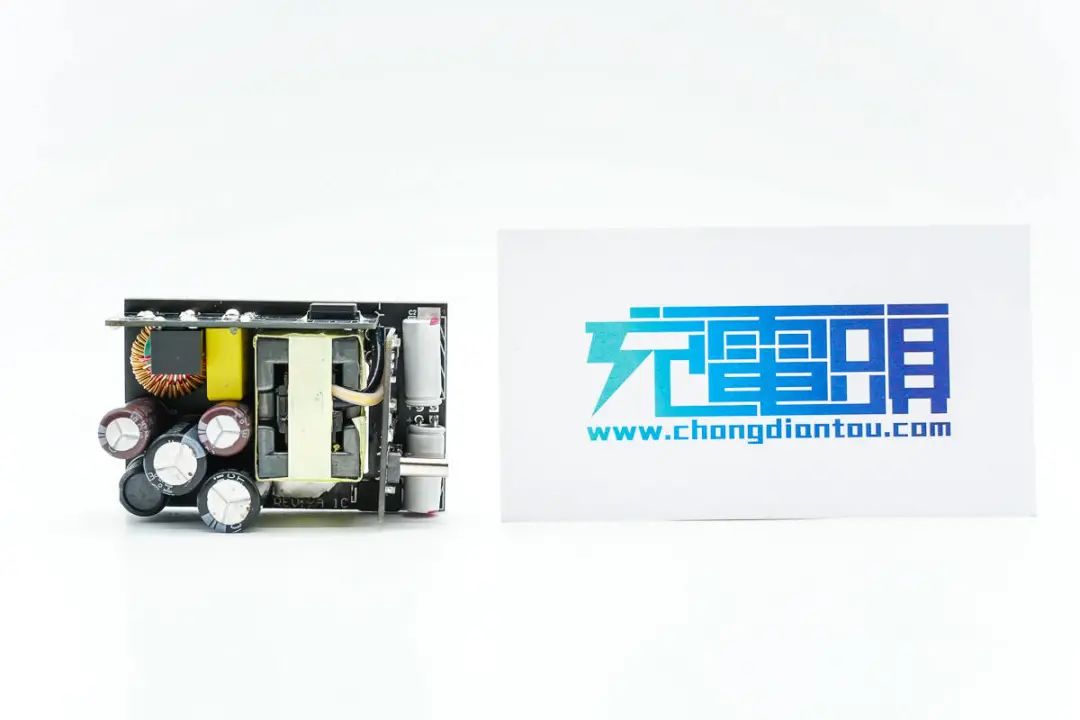

强弦科技65W氮化镓快充方案采用一块主PCB板和两块副PCB板组合设计而成，从正面来看，元器件的布局十分紧凑，其功率密度达到了1.4W/cm³。输入端采用四颗高压电解电容滤波、变压器居中设置；侧面副PCB板上设置了保险丝、电感等器件；输出端USB-C接口垂直焊接在另外一块PCB板上。

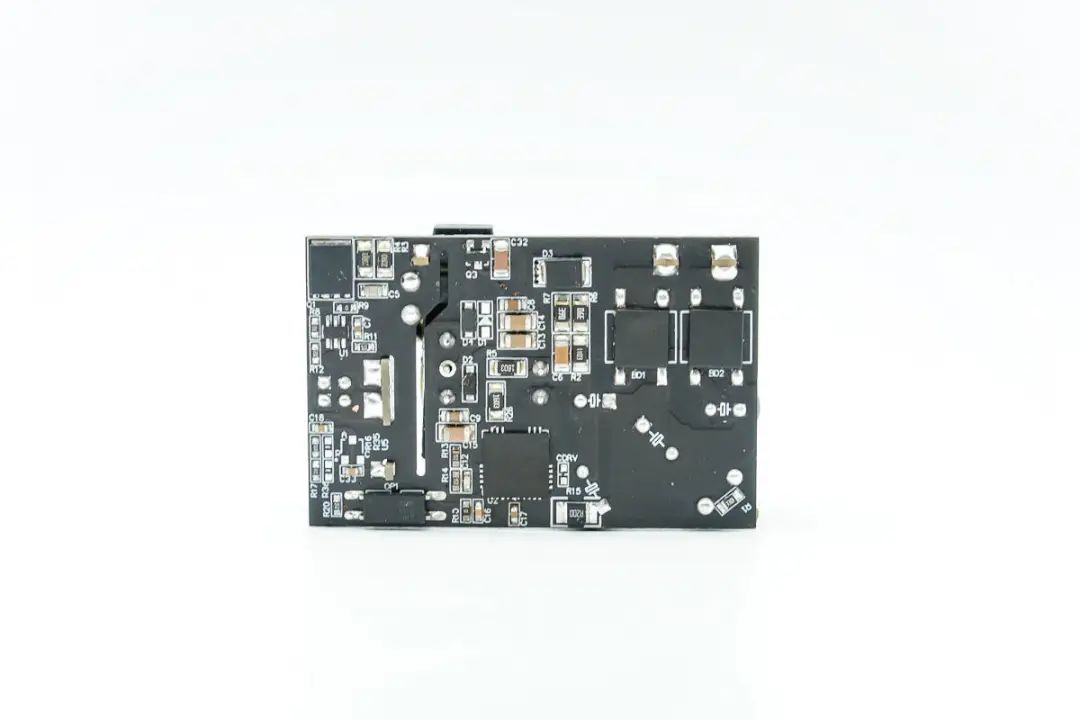

主控PCB板背面右侧设置了两颗整流桥，中间靠下位置为强弦科技的合封氮化镓芯片JP8020B225，左侧设有同步整流控制器和同步整流MOS管；初、次级之间采用镂空绝缘，并设有一颗光耦，用于反馈输出电压。

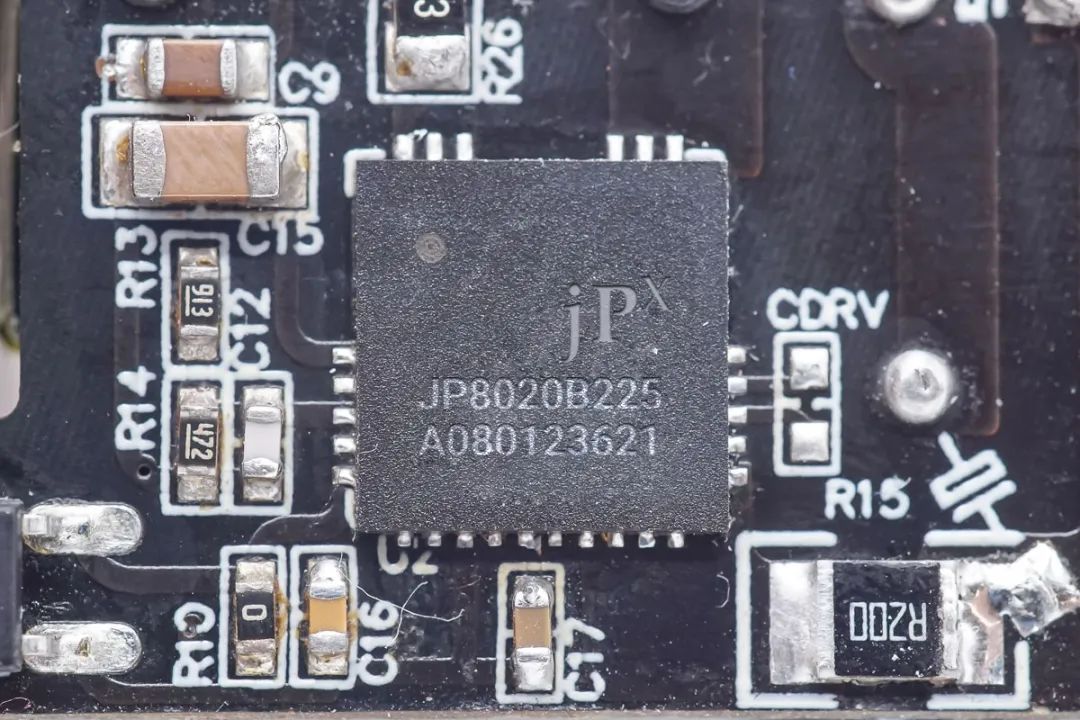

强弦科技JP8020B225采用8mm x 8mm QFN 封装，芯片内部集成了225mΩ的GaN功率器件，芯片工作频率可以分三个档位，最高可操作在500kHz，集成二次侧过压保护，超低待机功耗低，支持谷底切换操作，以实现高效率，同时具有极少的BOM数量和成本，适用于USB-C快充充电器、手机和平板电脑充电器等产品领域。



据了解，强弦科技这套65W氮化镓快充方案除了合封氮化镓芯片之外，其同步整流芯片搭配的是MPS MP6809A，协议芯片选用了智融SW2303，均为业界主流品牌。性能方面，支持100-240V 50/60Hz输入，并且兼容多种主流快充协议输出，USB PD快充支持5V3A、9V3A、12V3A、15V3A、20V3.25A，最大65W；在230V 50Hz输入时，空载功耗小于75mW。

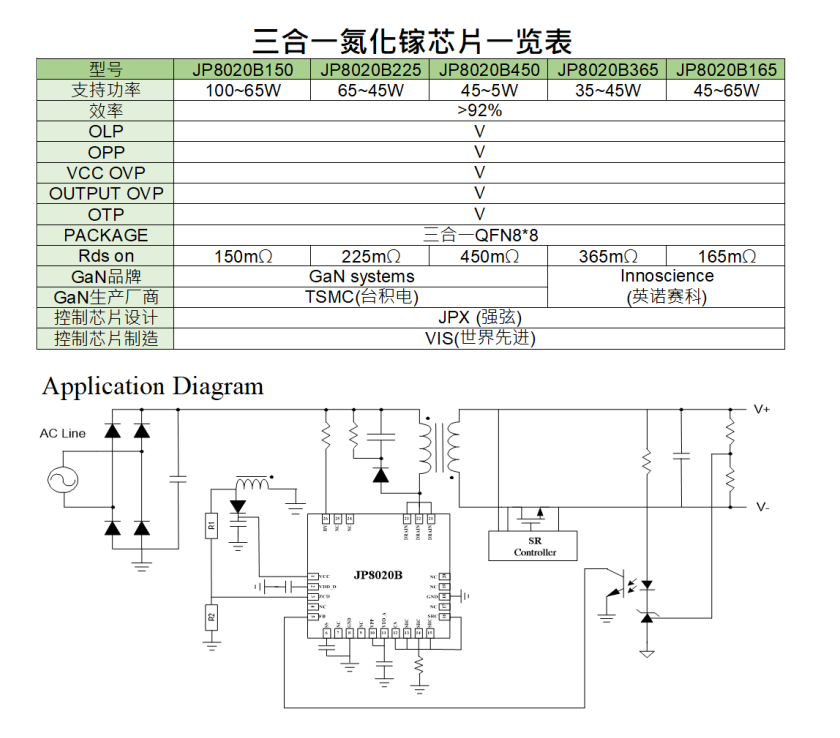

根据强弦科技公开资料显示，JP8020系列芯片一同包含了4个不同信号，分别可应用于35W功率、45W功率、65W功率、100W功率，此外还可用两颗合封氮化镓芯片组合设计，完成100W以上快充电源的设计。



充电头网总结



近年来，第三代半导体氮化镓技术在快充电源市场中得到广泛应用。截至目前，全球各大知名手机和笔电厂商均已经入局氮化镓快充，第三方氮化镓快充配件品牌更是不计其数。与此同时，氮化镓快充技术也在近几年中取得重大发展，使得器件的集成度、性能、成本均得到优化，进一步加速氮化镓的普及。

强弦科技推出的这套65W氮化镓快充方案，搭载了高度集成的合封氮化镓芯片，借助氮化镓器件的高频、高效特性，优化整个的电源系统的体积，同时在三合一芯片的加持下，简化整套方案的电路设计，并节省BOM成本，整个电源系统的稳定性也得到提升。



目前这套65W氮化镓快充方案已经通过了强弦科技内部的各种性能评估测试，同时也欢迎广大电源厂商接洽，加速65W氮化镓快充方案的量产。
