随着LED照明功率的提升，传统的LED驱动器大体积已无法满足纤薄的灯具设计，并且传统低效的驱动，在狭小空间内的温升也是一个严重制约应用的问题。将高频高效的氮化镓应用到LED驱动电源上，利用高频高效的优势，缩小体积并降低发热，成为高端灯具的首选。
充电头网拿到了一款英诺赛科的200W驱动电源设计，这款电源采用超薄设计，内置三颗英诺赛科的氮化镓开关管，采用APFC+LLC架构，高效又轻薄，满足严苛的空间要求。

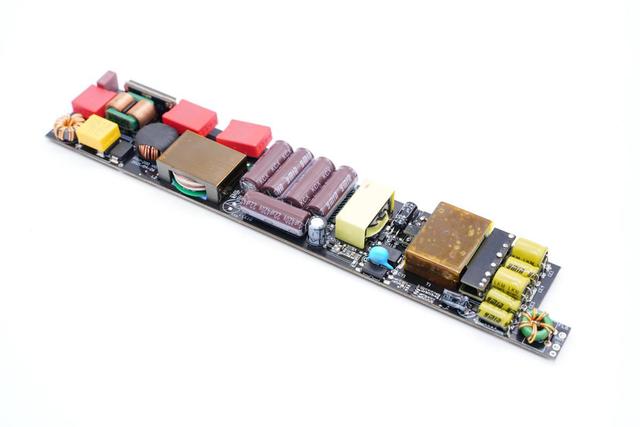

英诺赛科LED驱动电源输入侧采用两级共模电感，整流桥焊接在垂直小板上。PFC升压电感采用平面设计，中间是滤波电容。输入电压为180-264V，输出为48V，4.2A恒流输出，200W功率。
输出端采用多颗电解电容并联滤波，LLC变压器采用平面变压器，输出有一级电感线圈滤波。

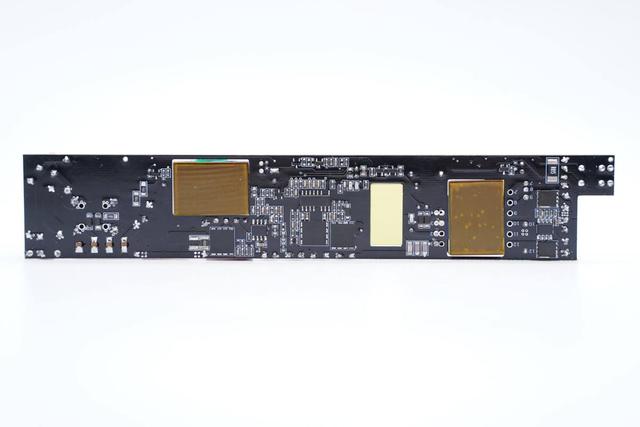

PFC升压电感，谐振电感和变压器均采用PCB镂空放置，降低产品厚度。功率器件贴片焊接，空间利用率很高。

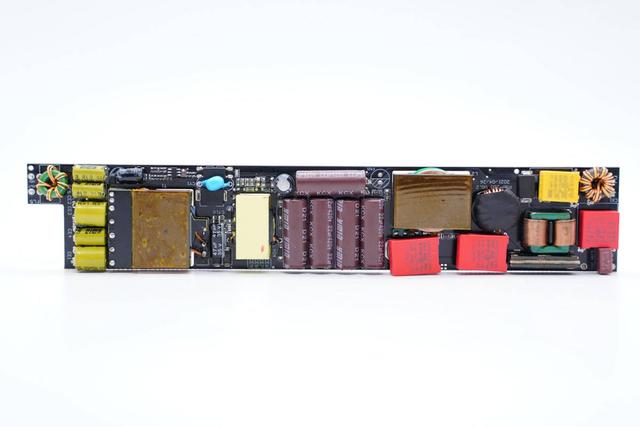

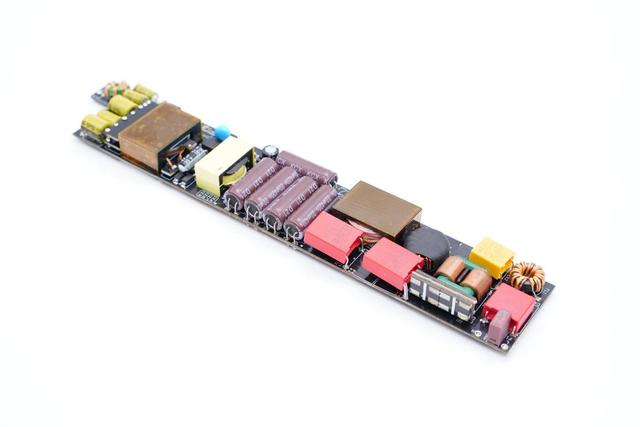

PCB正面为滤波电容和变压器等元器件，输入端滤波电路齐全。

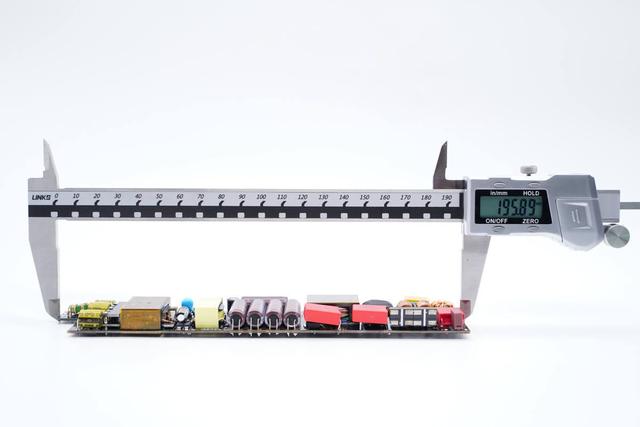

使用游标卡尺测量PCB长度约为196mm。

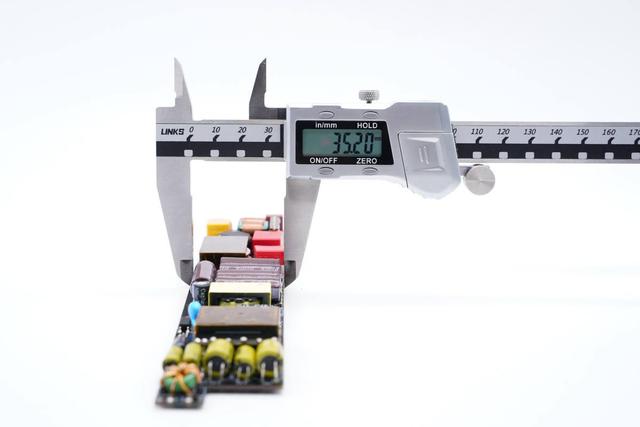

宽度约为35.2mm。

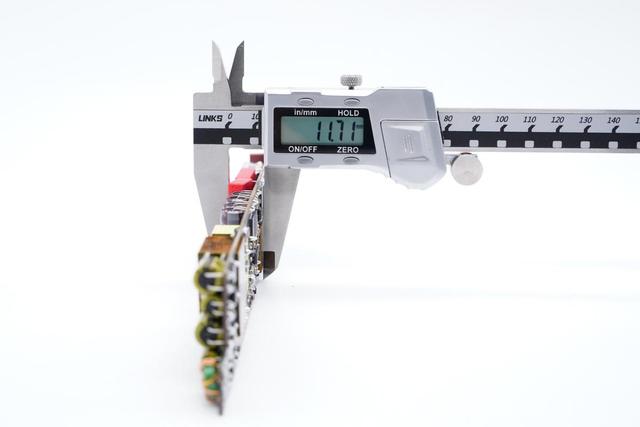

厚度约为11.7mm，非常纤薄的电源设计，计算功率密度约为2.5W/CC。

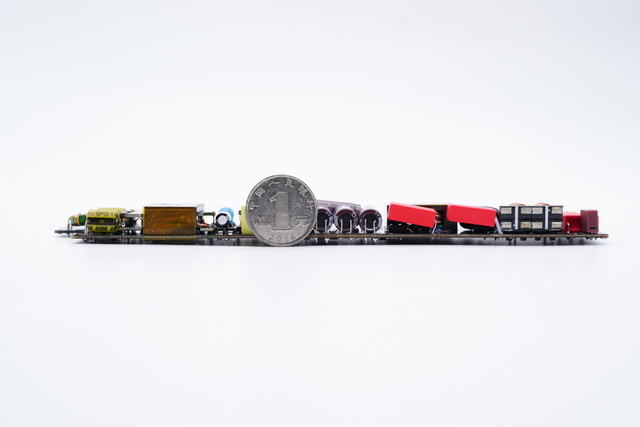

这套LED电源厚度仅相当于一元硬币直径的一半。

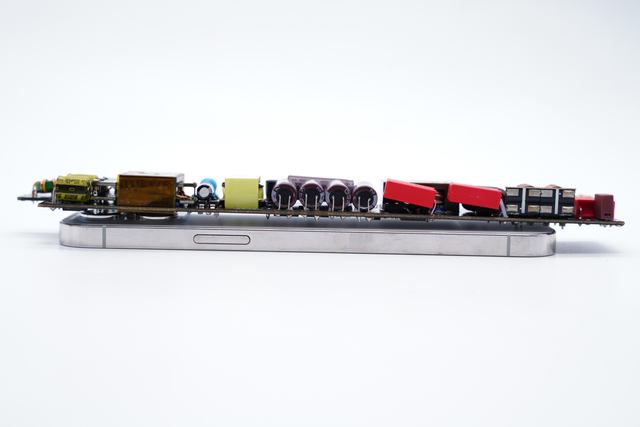

与iPhone 12 Pro Max厚度对比。

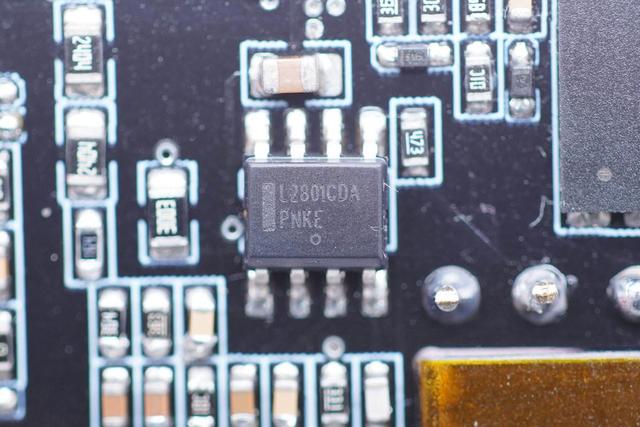

我们首先从输入端看起，PFC升压控制器采用安森美NCL2801，是一颗电流模式临界导通升压功率因数控制器，支持200W功率。采用谷计数频率折回获得高能效和低待机功耗。

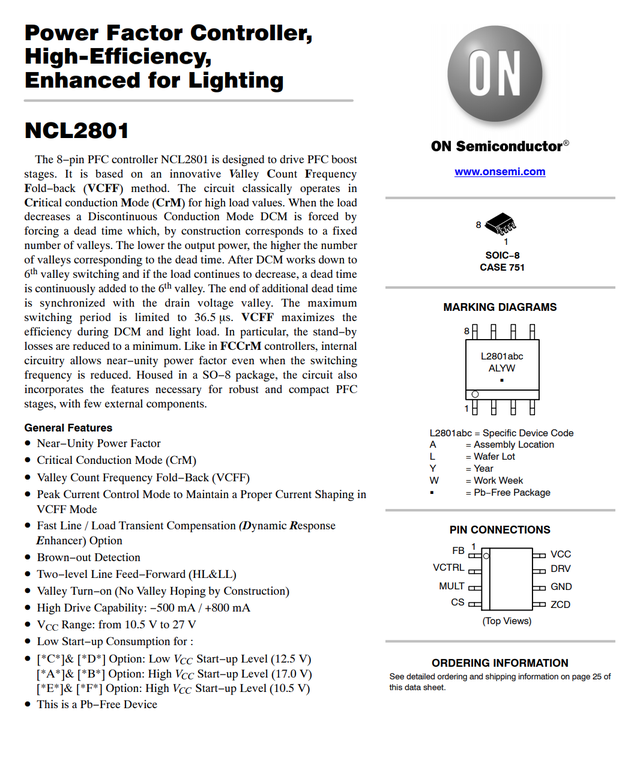

安森美 NCL2801 详细资料。

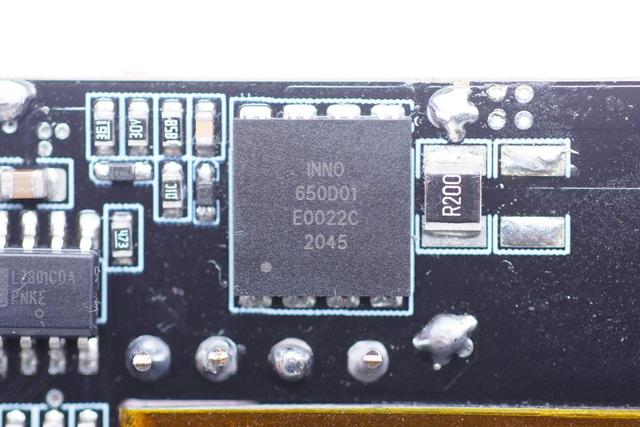

PFC开关管采用英诺赛科INN650D01，这是一颗耐压650V，瞬态耐压750V，导阻130mΩ的氮化镓开关管。在PFC级采用氮化镓开关管可降低开关损耗并减小导通损耗。

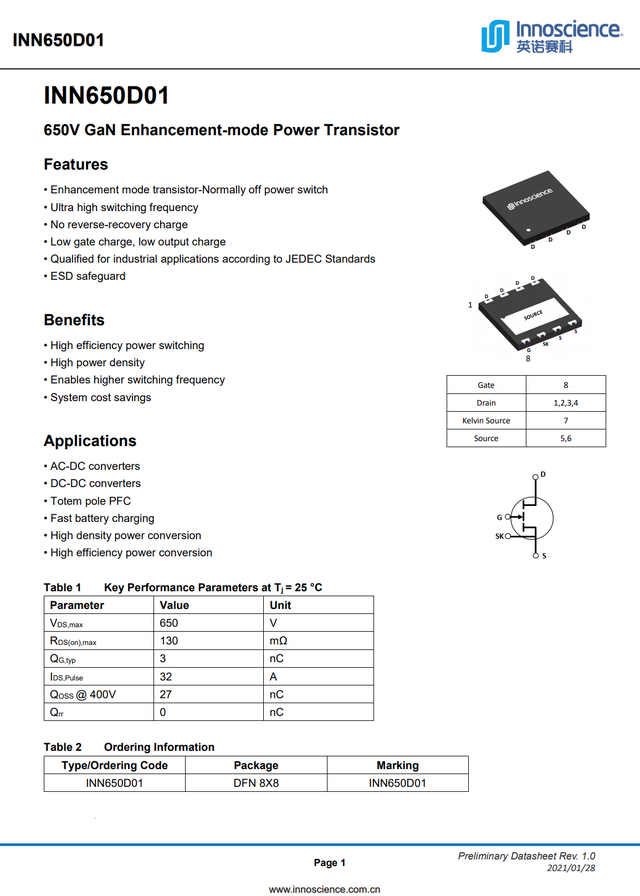

英诺赛科 INN650D01 详细资料。

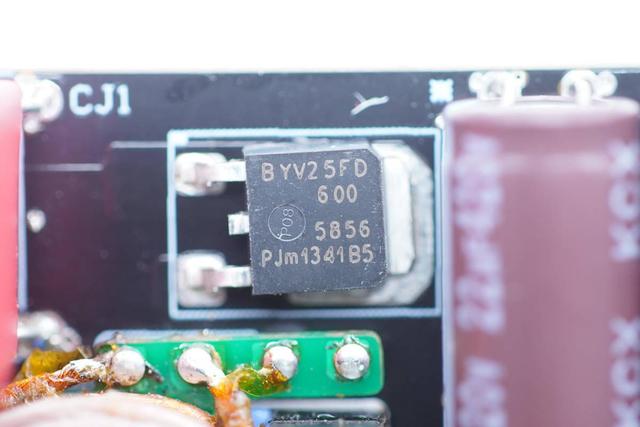

PFC升压整流管在电路板正面，采用瑞能BYV25FD-600增强的超快恢复二极管，耐压600V，额定电流5A。

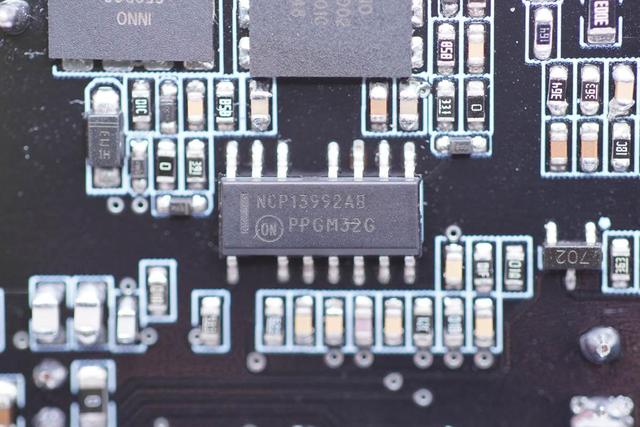

LLC控制器采用安森美的NCP13992，是一款用于半桥谐振转换器的高性能电流模式控制器。此控制器内置600V门极驱动器，简化布局，减少了外部部件数量。在需要PFC前级的应用中，NCP13992可输出驱动信号控制PFC控制器。

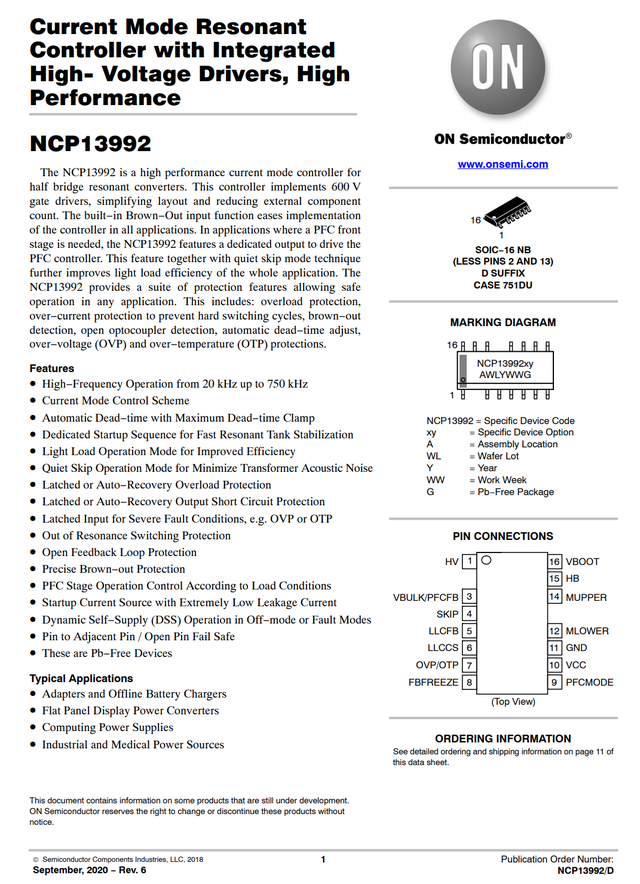

安森美 NCP13992 详细资料。

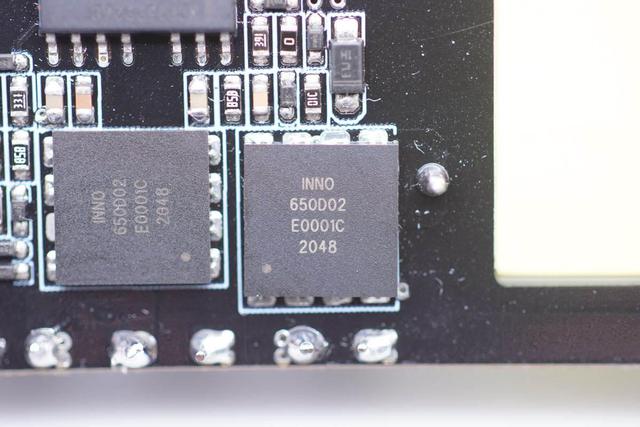

两颗英诺赛科INN650D02组成半桥，进行LLC软谐振开关。INN650D02是一颗耐压650V，瞬态耐压750V，导阻200mΩ的氮化镓开关管，使用氮化镓开关管能进一步降低LLC拓扑的开关损耗。

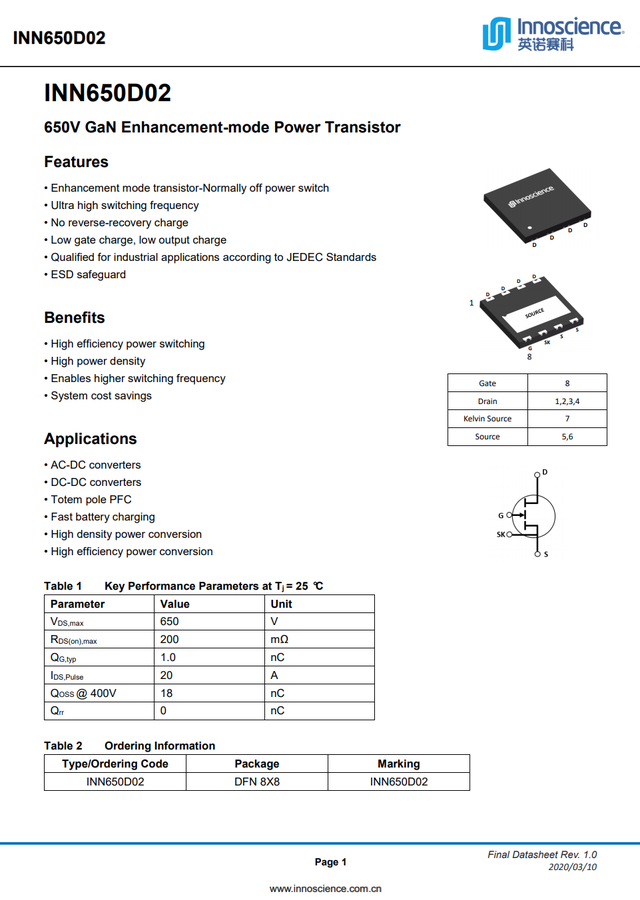

英诺赛科 INN650D02 详细资料。

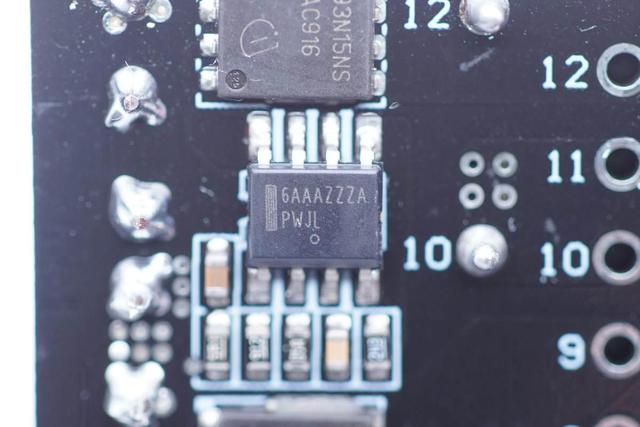

由于这款电源的后级LLC频率较高，且能效要求较高，输出采用了同步整流取代肖特基，以提高效率降低发热。同步整流控制器采用NCP4306进行LLC同步整流控制。

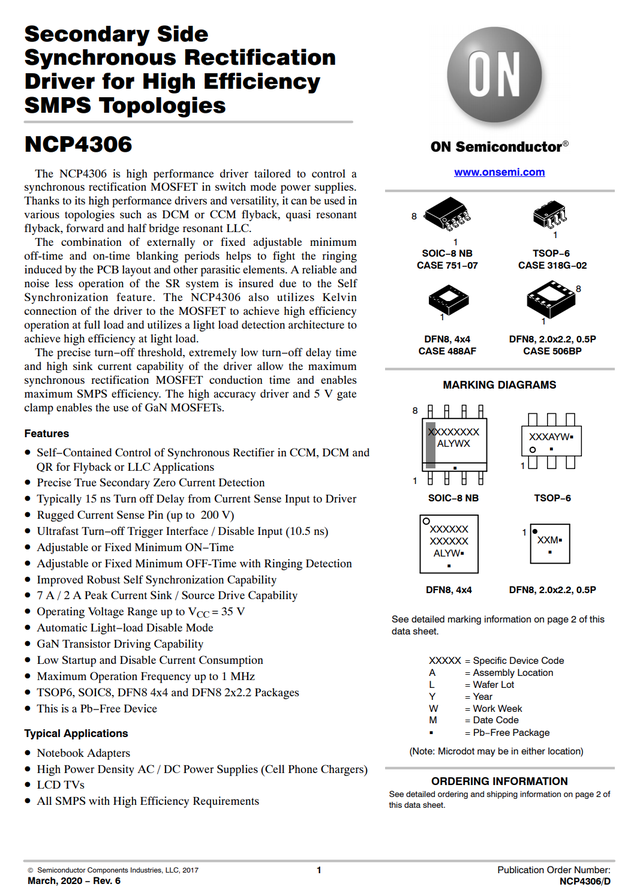

安森美 NCP4306 详细资料。

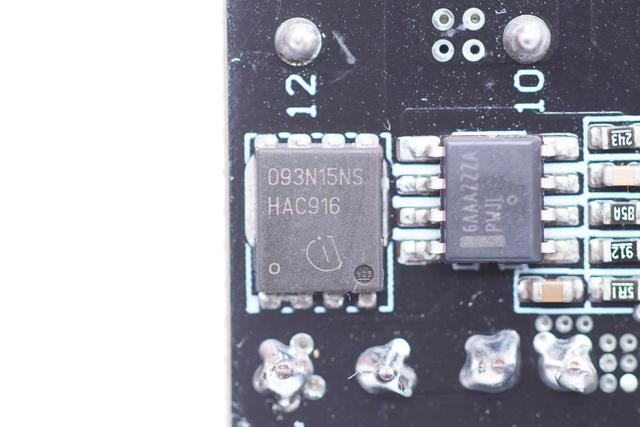

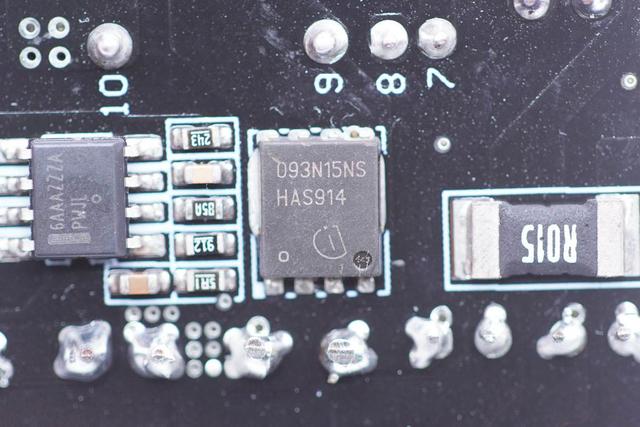

同步整流管采用英飞凌BSC093N15NS，耐压150V，导阻9.3mΩ，右侧是输出电流取样电阻，15mΩ。

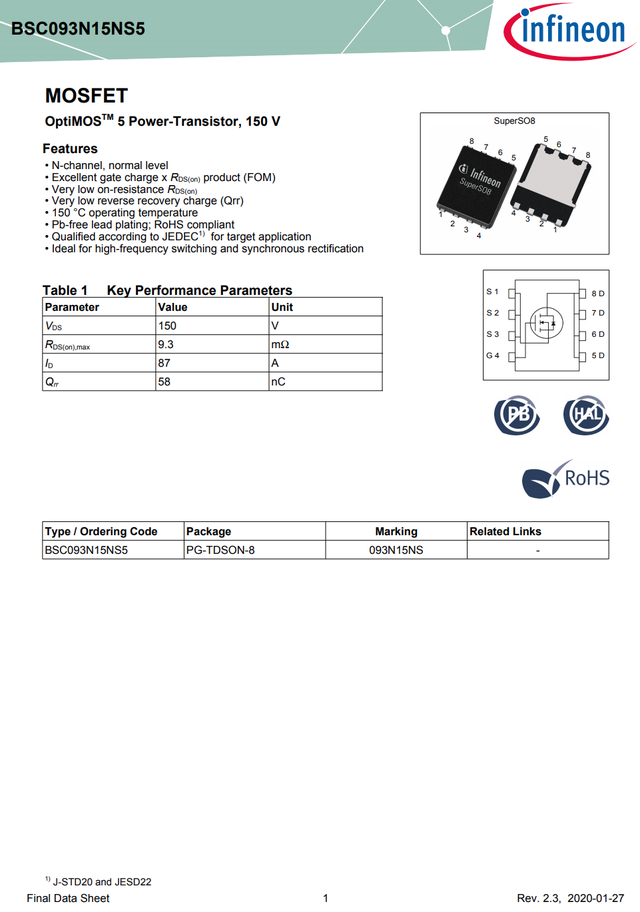

英飞凌 BSC093N15NS 详细资料。
另一颗英飞凌BSC093N15NS同步整流管。

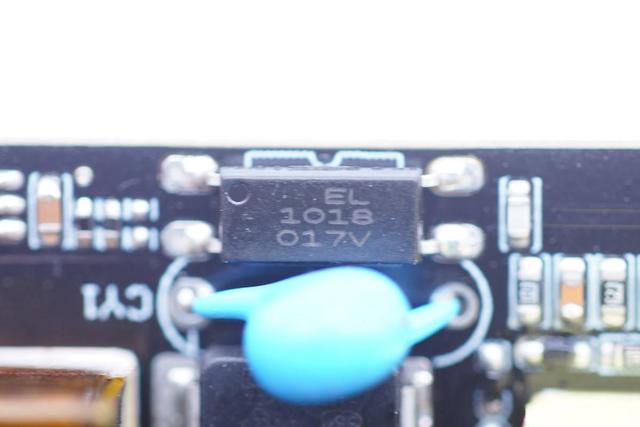

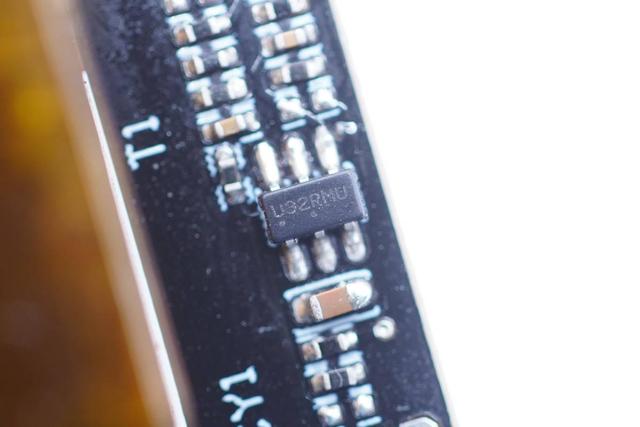

输出电压通过光耦反馈到NCP13992初级LLC控制器。

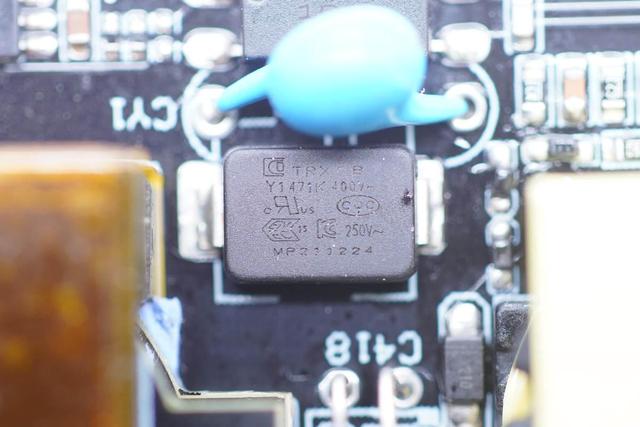

电源其中一颗Y电容采用特锐祥贴片Y电容，与传统插件Y电容对比，高度优势非常明显。

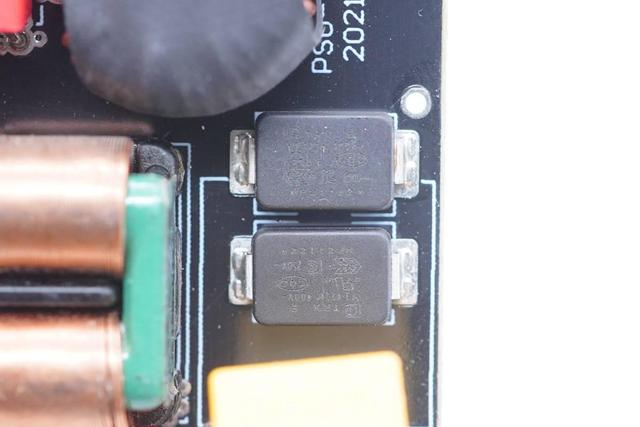

电源输入端还有两颗特锐祥的贴片Y电容。
输出恒流控制采用安森美 NCP4328B进行恒压恒流控制，为LED电源提供恒流输出。

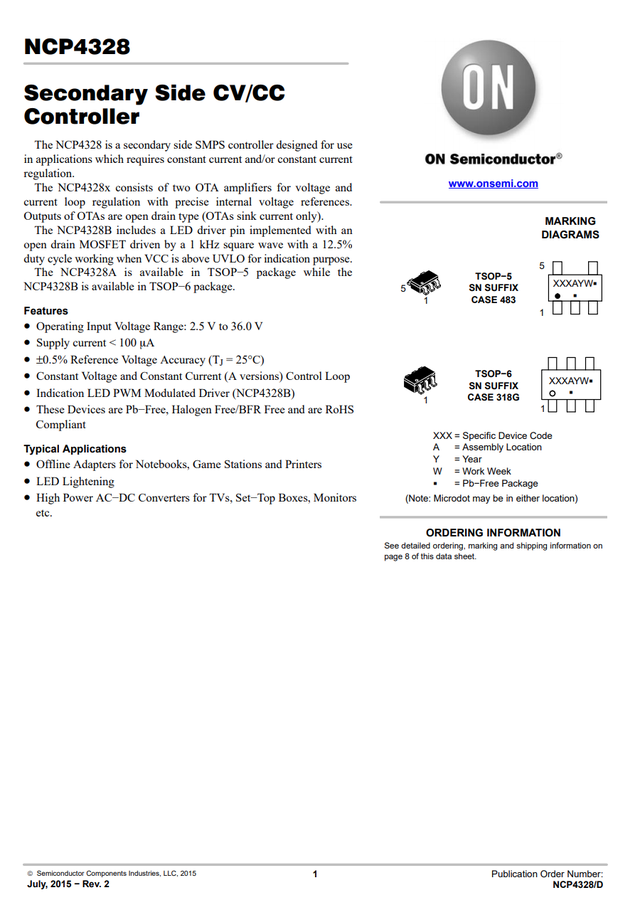

安森美 NCP4328B 详细资料。
值得一提的是，这款LED驱动电源的初级滤波电容和输出滤波电容都采用了永铭提供的电解电容，初级高压电容为氮化镓充电器中使用率非常高的KCX系列小体积快充电容，借助小体积优势，达成高密度的设计。
输出滤波电容为永铭LKM系列长寿命高频低阻抗电容，具有105℃7000-10000小时保证，高频低阻抗。永铭电容经过市场多年检验，产品质量稳定，对于要求高可靠性的LED电源来说非常适合。
充电头网总结
目前LED照明已经普及，传统电源的弊端随着高要求也逐渐显露出来，体积大温升高，无法满足现有高端灯具的苛刻要求。英诺赛科考虑到现有LED驱动电源的局限性，通过使用氮化镓器件全新推出了一款大功率小体积的氮化镓LED驱动电源。
电源采用英诺赛科的高压氮化镓开关管应用于PFC和LLC开关电源部分，小体积超薄封装有效降低了电源的厚度，并便于散热，实现了高密度高效率的LED驱动电源设计。英诺赛科的氮化镓开关管便于驱动，可以与多种控制器搭配工作，方便实际应用。
通过在巨量的LED驱动电源上使用氮化镓，可以把小体积高效率的优势带到LED照明上，大功率的LED电源使用氮化镓后可以降低功率损耗和散热需求，使本已高效节能的LED照明更加绿色环保。
