鹏元晟65W 1A1C氮化镓快充拆解，内置MPS MP6908A同步整流控制器

PYS鹏元晟高科技股份有限公司创立于2000年，是国家高新技术企业，全球领先的一站式电子设计和制造EMS综合服务商。面对苹果iPhone 12新机带来的磁吸无线充和20W快充热潮，鹏元晟推出了多种款式的15W无线充以及20W快充新品来供应市场。

而对于火爆的65W氮化镓快充市场，鹏元晟同样推出一款65W氮化镓快充供客户选择，这款产品配备1A1C双输出接口，支持最大65W快充，也支持45W+18W双口同时快充，满足笔电手机同时充电需求。产品另一大优势便是处理配备可折叠美规插脚外，还可组装欧、英、澳等规格插脚，极大便利用户出差使用。下面充电头网就对这款充电器进行详细拆解，看看产品用料做工如何。

一、鹏元晟65W氮化镓充电器外观

充电器采用PC材质黑色外壳，腰身主体哑光处理，各面过渡圆润。输入端外壳亮面设计，并可组装插脚，适用地区更广泛，且使用方便。

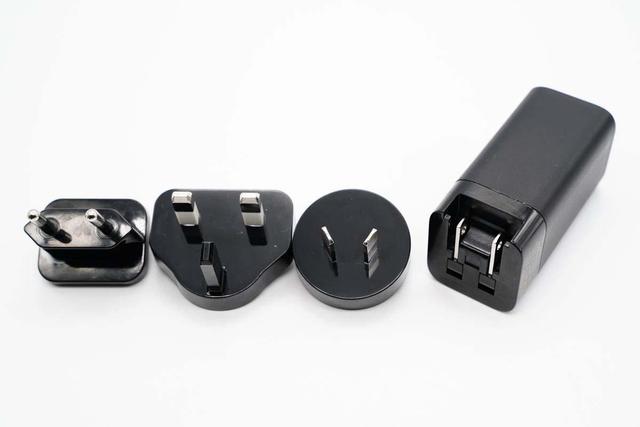

充电器可组装欧规、英规和澳规插脚。

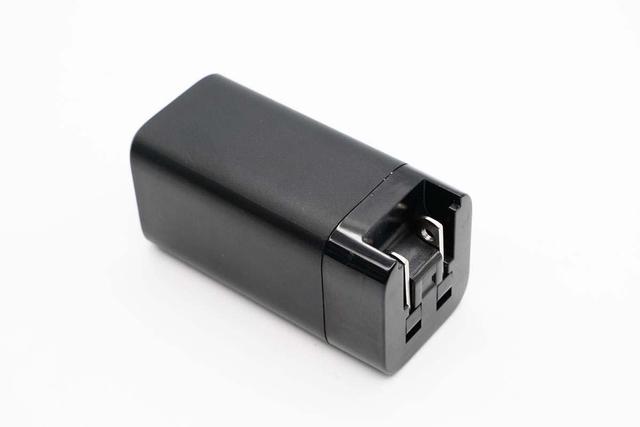

自身配备可折叠美规插脚。

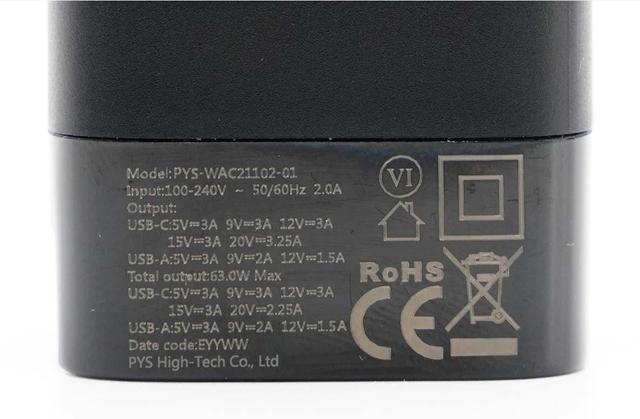

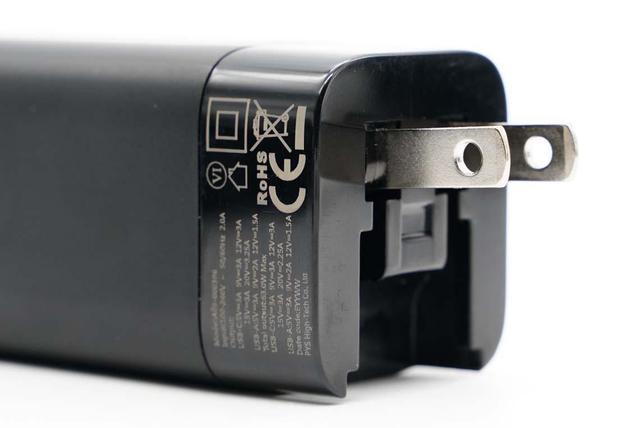

靠近输入端的外壳上有充电器参数信息

型号：PYS-WAC21102-01

输入：100-240V~50/60HZ 2A

输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

总输出：63W

产品已经通过了CE、RoHS认证以及VI级能效认证。

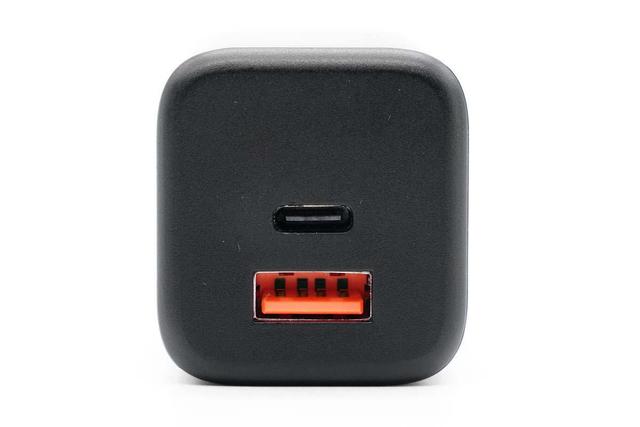

机身顶面也是哑光处理，边缘圆润，配有1A1C双输出接口，分别采用橘红色和黑色胶芯。

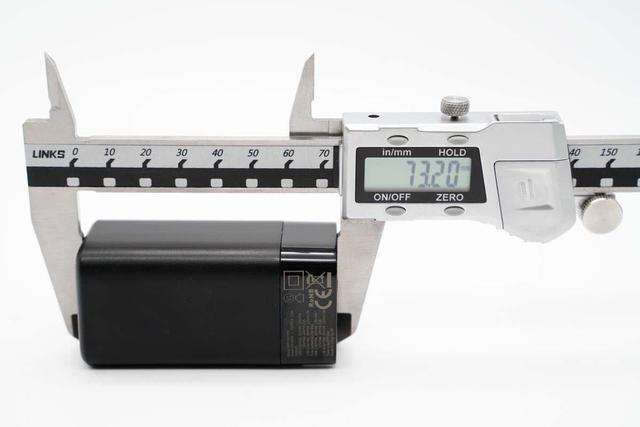

使用游标卡尺实测充电器机身长度为73.2mm。

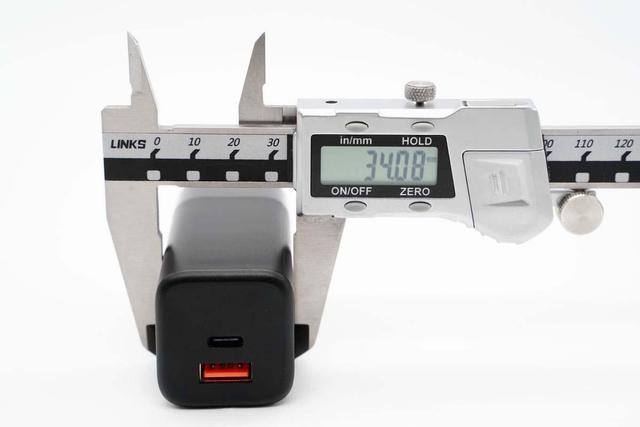

宽度为34.08mm。

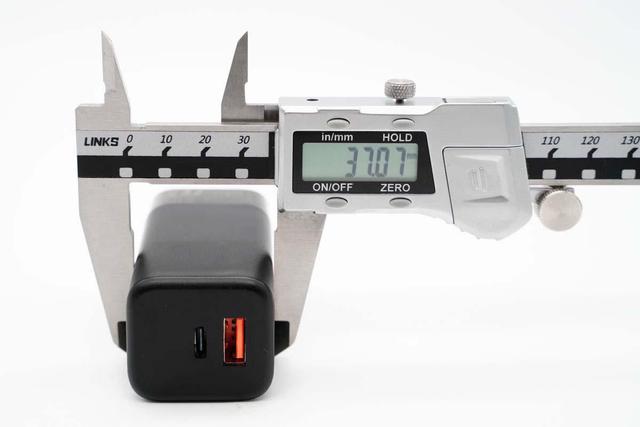

厚度为37.07mm。通过三维可以算得充电器体积约为92.5cm，进而可以算得功率密度约为0.7W/cm。

和苹果61W充电器直观对比，体积优势非常明显。

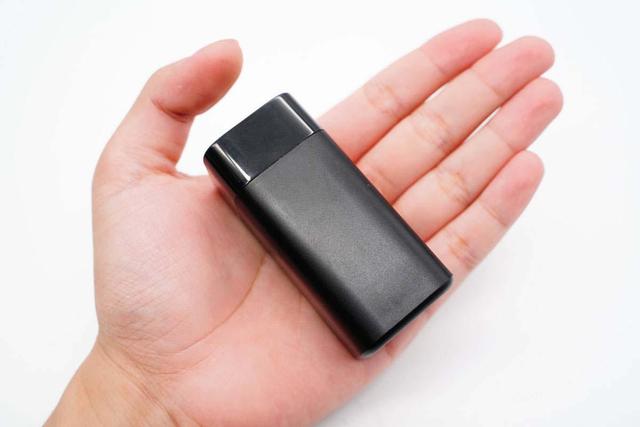

拿在手上的直观感受。

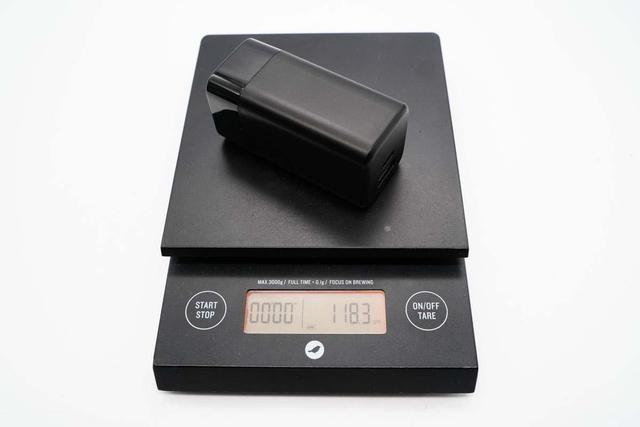

充电器净重约为118g。

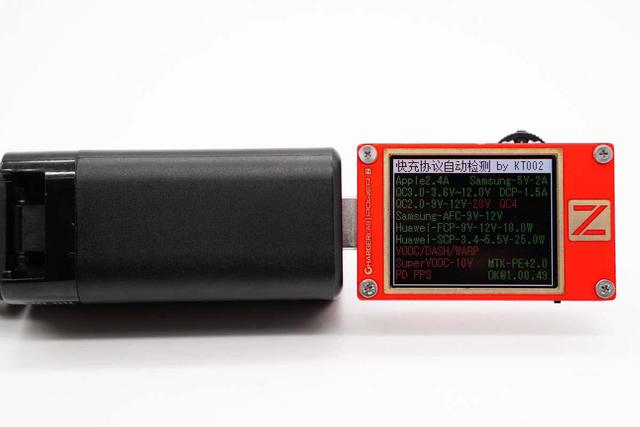

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

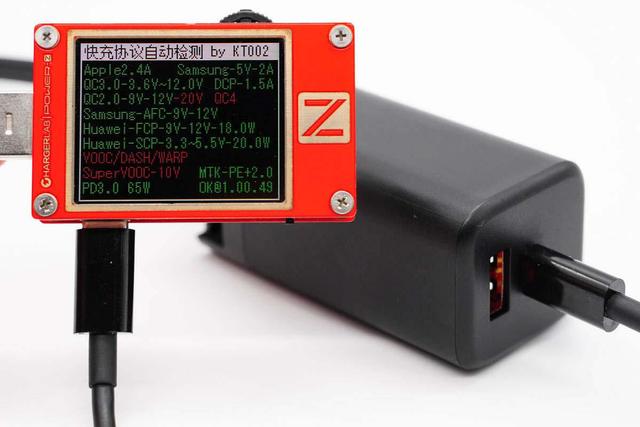

使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0快充协议。

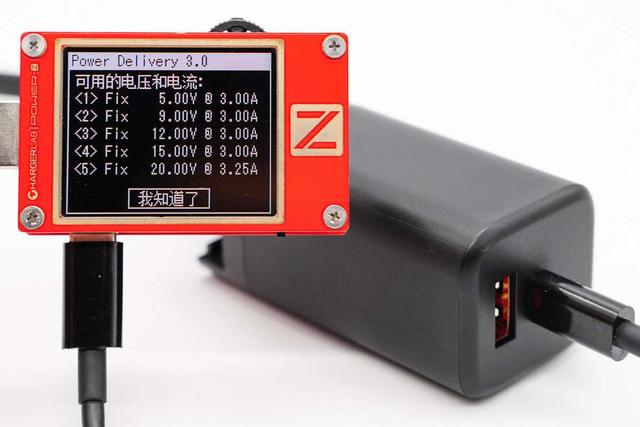

此外PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

二、鹏元晟65W氮化镓充电器拆解

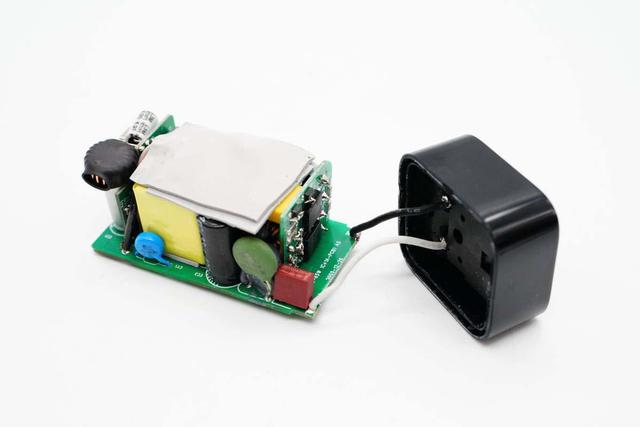

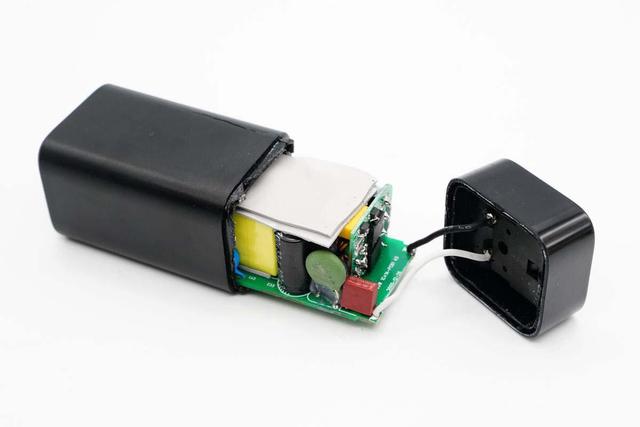

将两部分机身壳拆分开，超声波焊接封装，输入端采用AC导线连接通电。

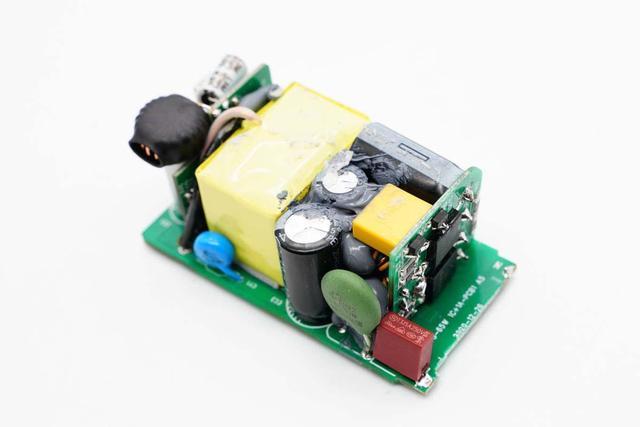

将PCBA模块取出，中间变压器等器件上贴有导热垫。

主板初次级间镂空插放隔离板。

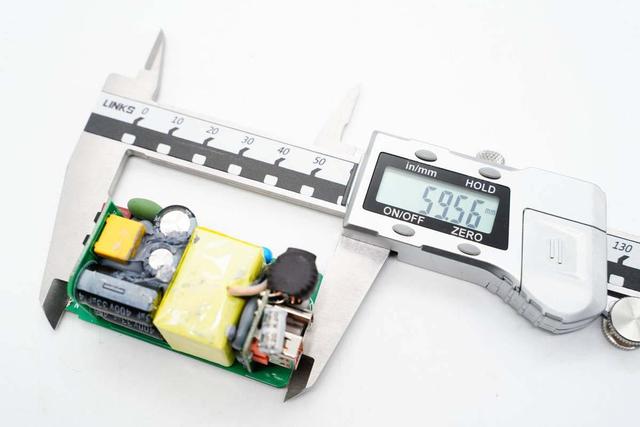

使用游标卡尺测得PCBA模块长度为59.56mm。

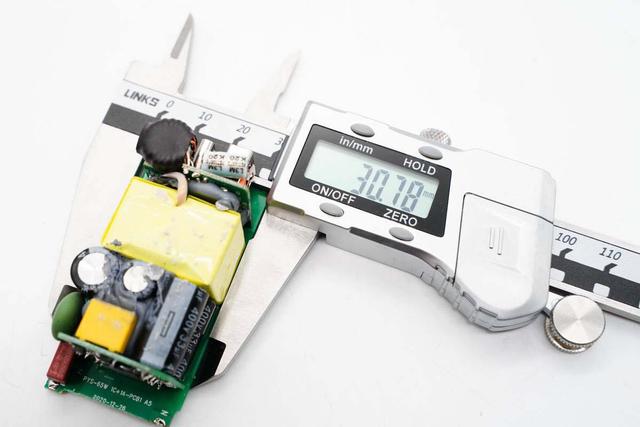

宽度为30.78mm。

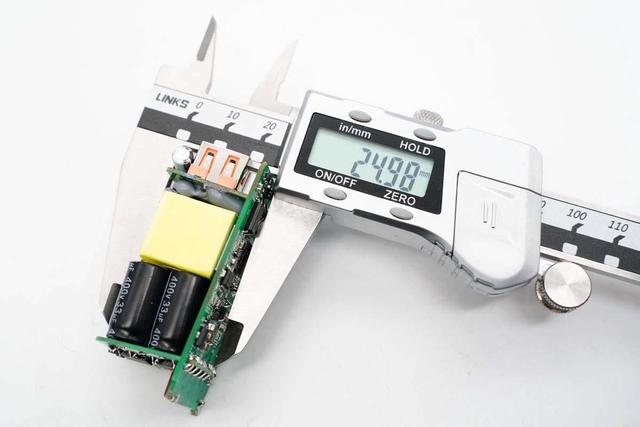

厚度为24.98mm。

主板两端还额外设有小板，经典的三段式布局设计。

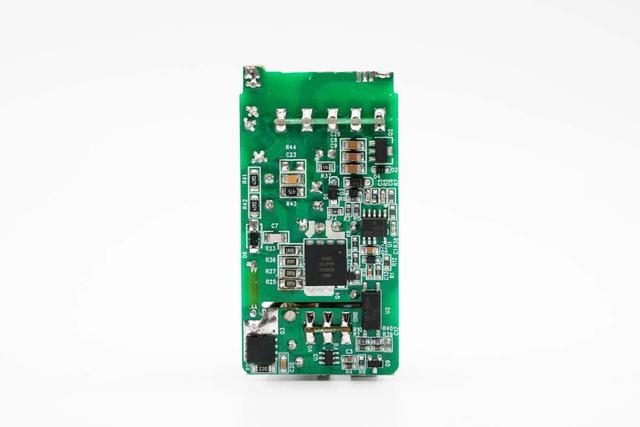

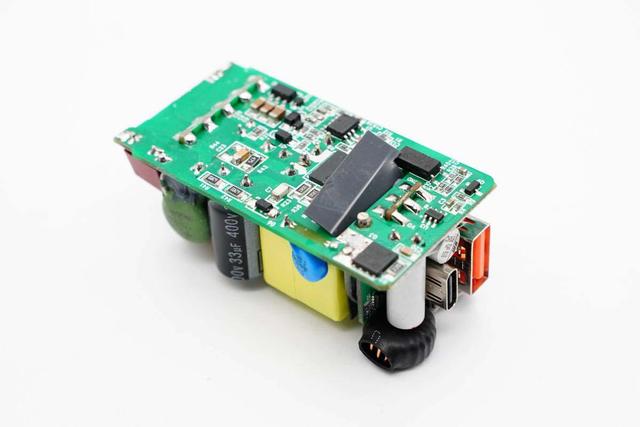

主板背面一览，可以看到组成开关电源的初次级控制器以及对应的MOS管，光耦横跨在初级次级之间。

通过对充电器观察发现，鹏元晟这款65W 1A1C氮化镓充电器采用开关电源宽范围输出，USB-C口直接由协议芯片控制输出电压，USB-A口进行二次升降压转换电压输出。下面我们从输入端开始深入了解整个电路设计情况。

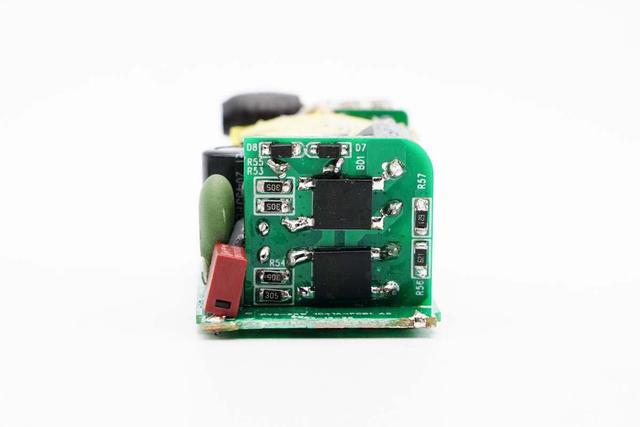

主板左侧设有延时保险丝和NTC浪涌抑制电阻，输入端小板上设有两颗两颗整流桥用以均摊发热。

输入端元器件打胶加固。

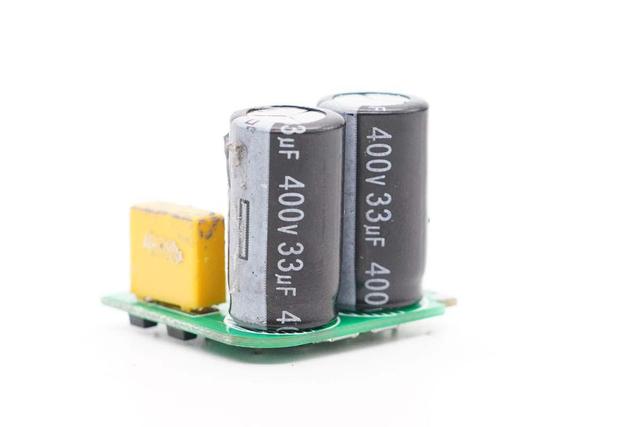

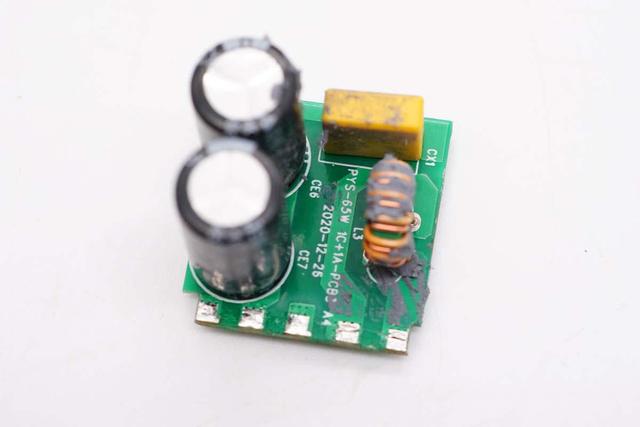

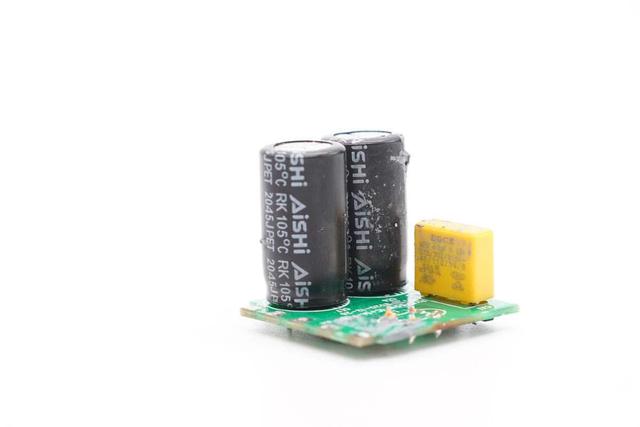

将小板拆下，正面设有共模电感、X电容以及两颗高压滤波电解电容。

延时保险丝规格为3.15A 250V。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

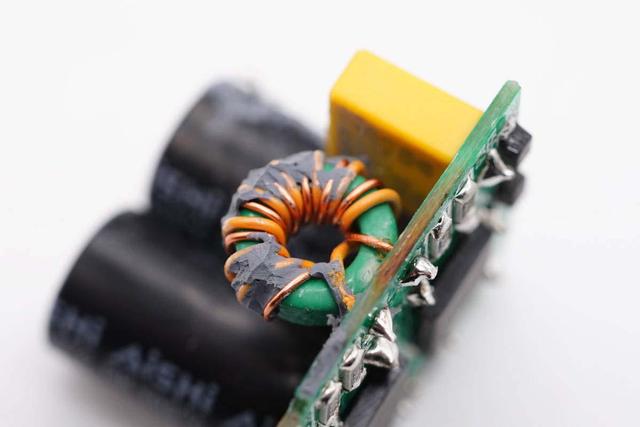

共模电感特写，用于滤除EMI干扰。

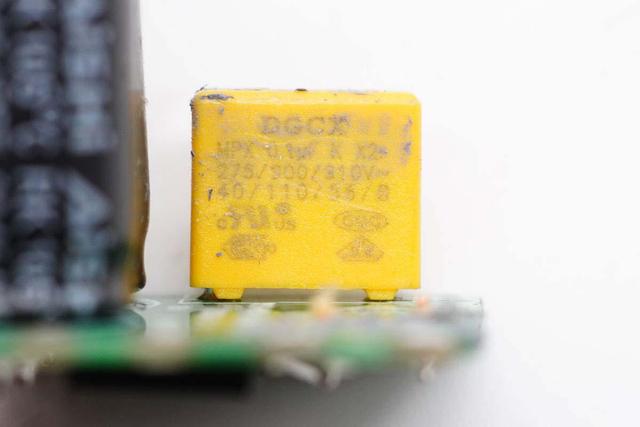

安规X电容来自东莞成希电子，容量0.1μF。

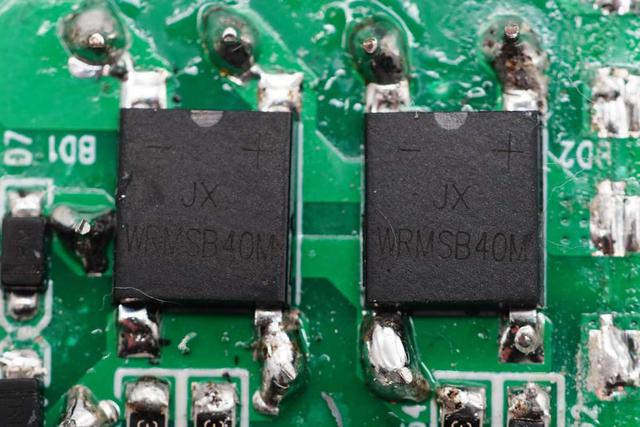

两颗WRMSB40M整流桥来自深圳市沃尔德实业有限公司，通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

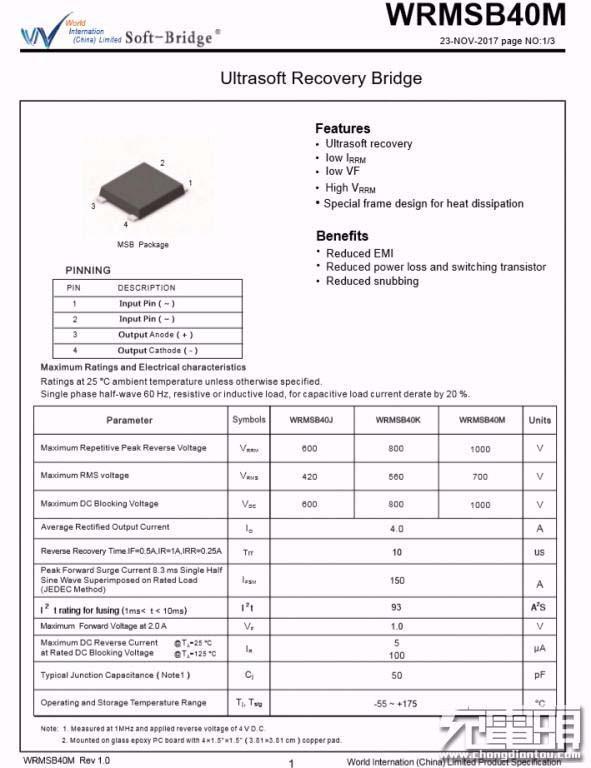

沃尔德WRMSB40M详细资料信息。

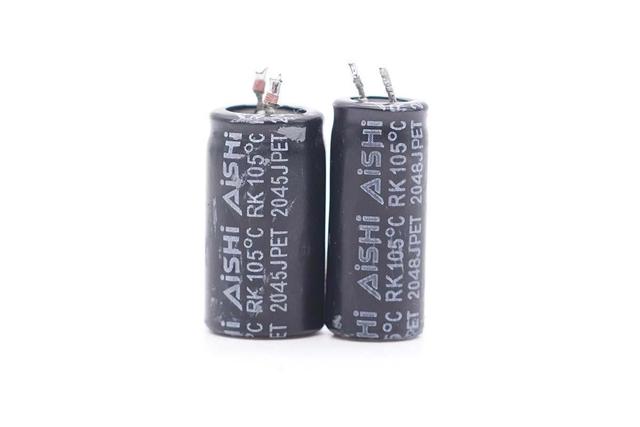

两颗高压滤波电解电容来自艾华。

其规格都是400V 33μF。

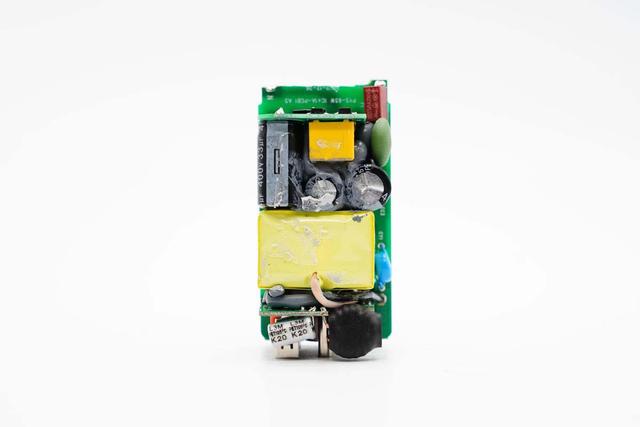

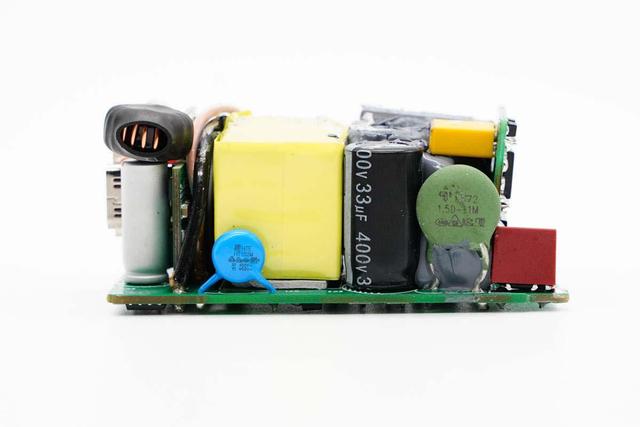

主板侧面一览，主板上还有两颗高压滤波电解电容，中间是变压器和Y电容，变压器下垫有导热垫。

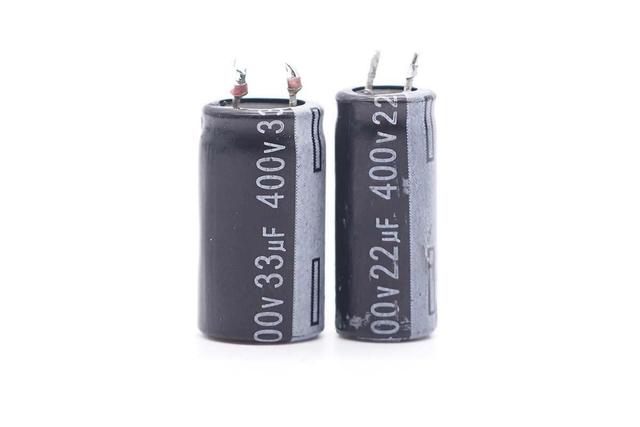

这两颗电解电容也是来自艾华。

规格分别是400V 33μF和400V 22μF。

工字电感特写。

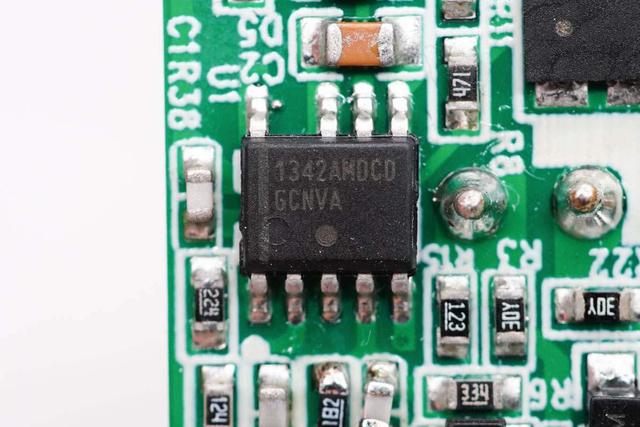

开关电源主控芯片采用ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

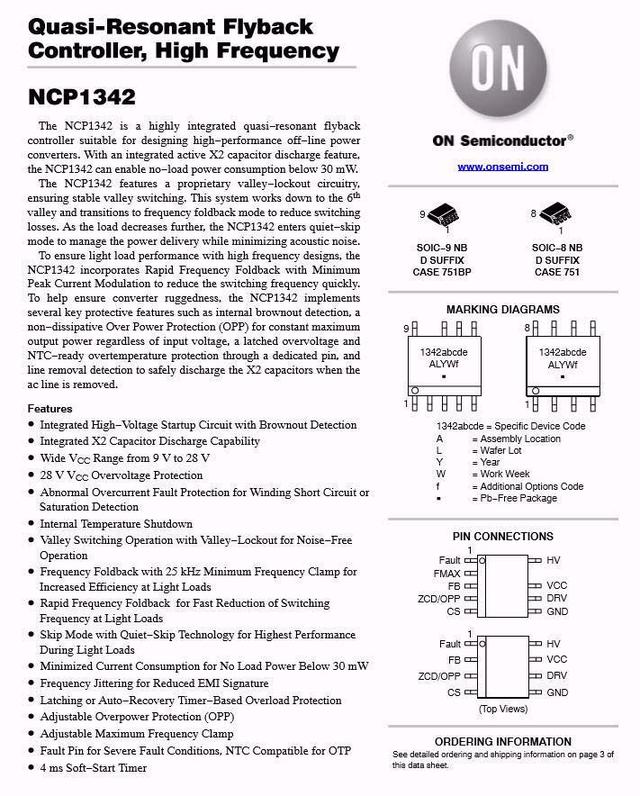

安森美NCP1342资料信息。

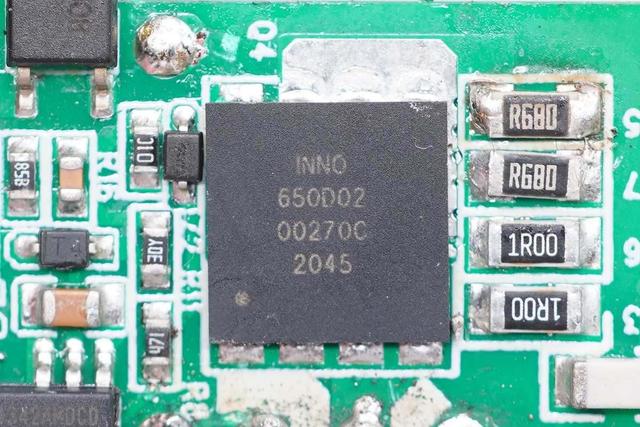

氮化镓功率开关管采用英诺赛科INN650D02，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。

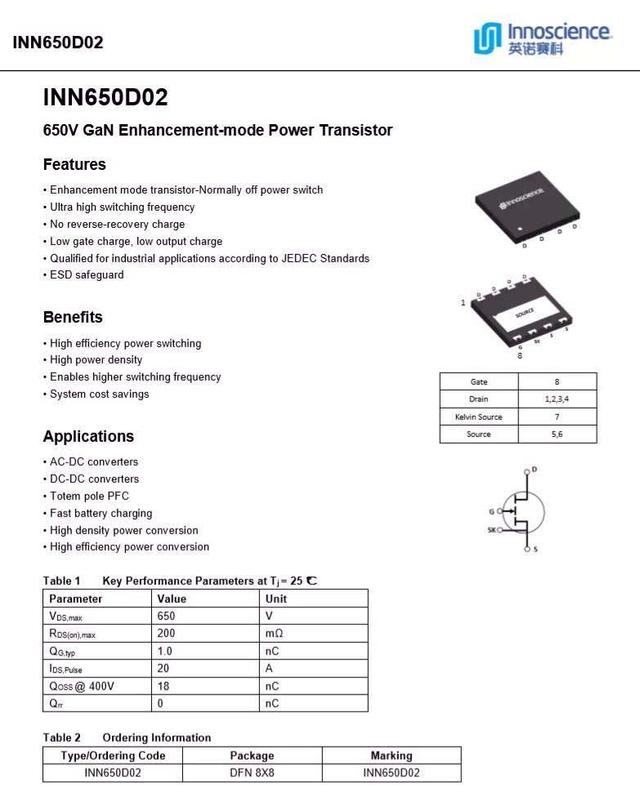

英诺赛科 INN650D02 详细资料。

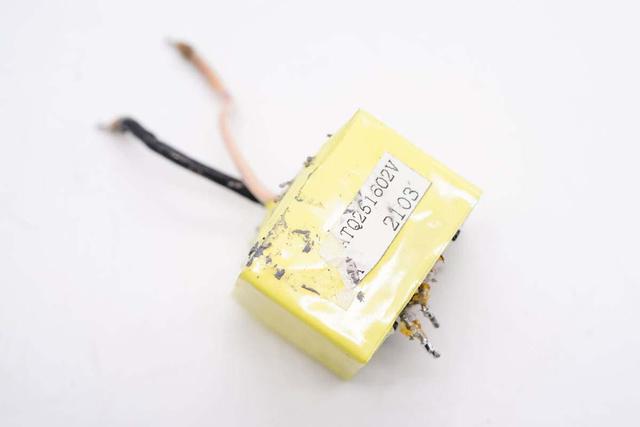

变压器特写。

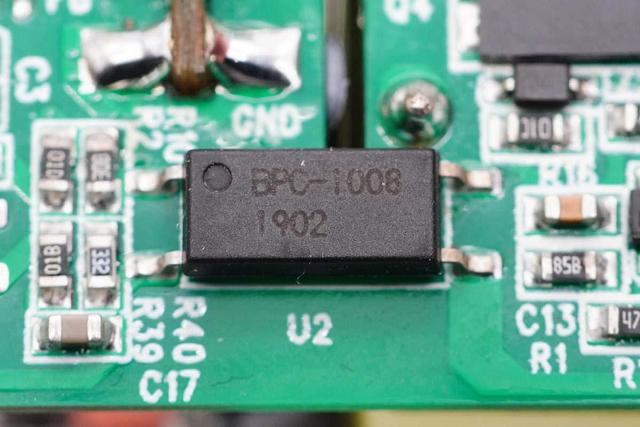

BPC-1008光耦，用于初级次级通信，反馈调节输出电压。

蓝色Y电容特写。

MPS芯源半导体次级同步整流控制器MP6908A，最高工作频率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持标准电压和逻辑电压驱动的同步整流管。

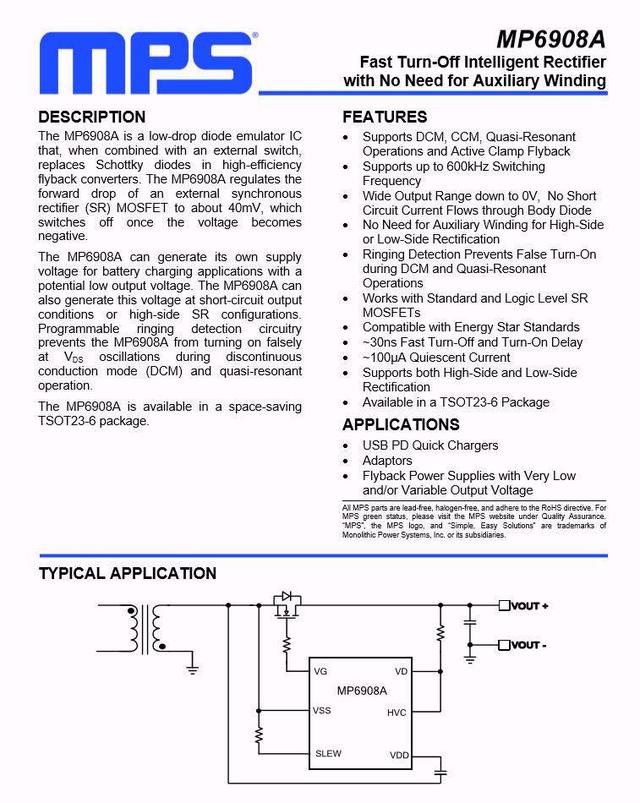

MPS MP6908A详细规格参数。

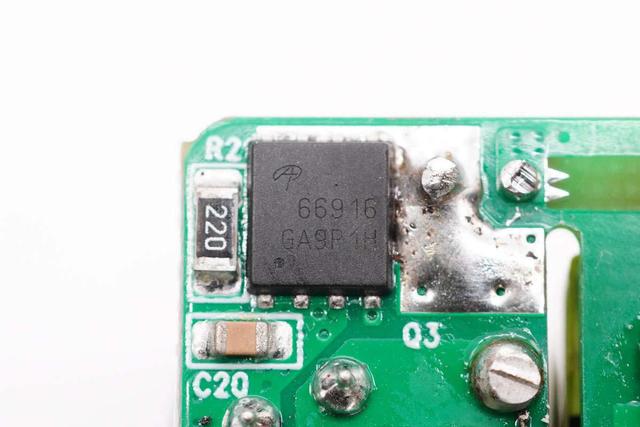

同步整流MOS管采用AOS万代AONS66916，NMOS，耐压100V，DFN5x6封装。

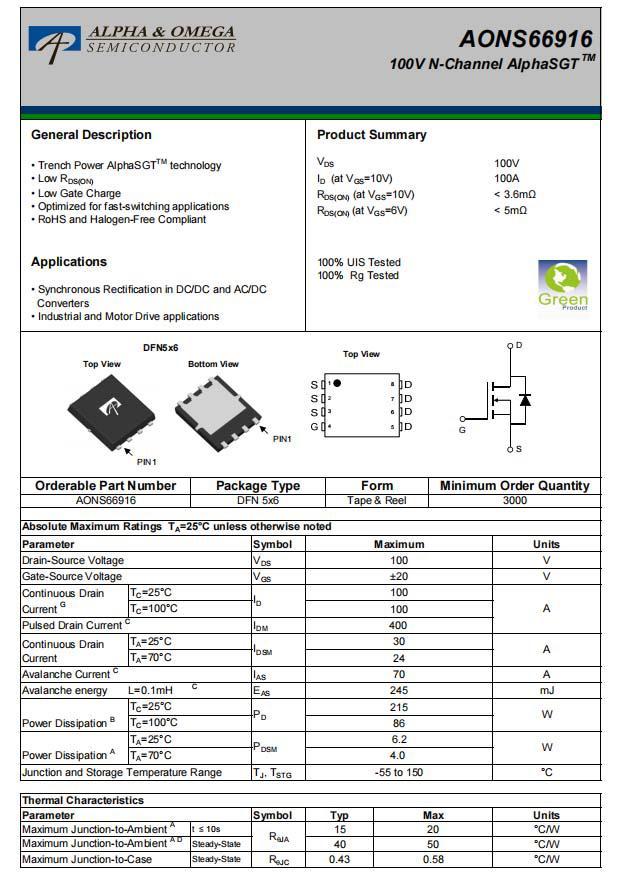

AOS AONS66916资料信息。

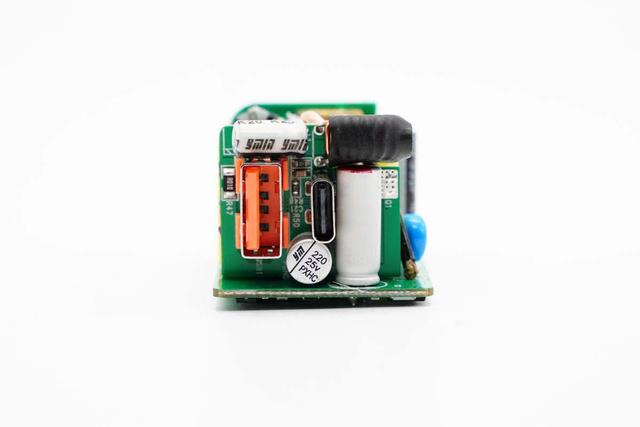

输出端小板垂直焊接，主板上设有一块同步整流输出滤波固态电容。

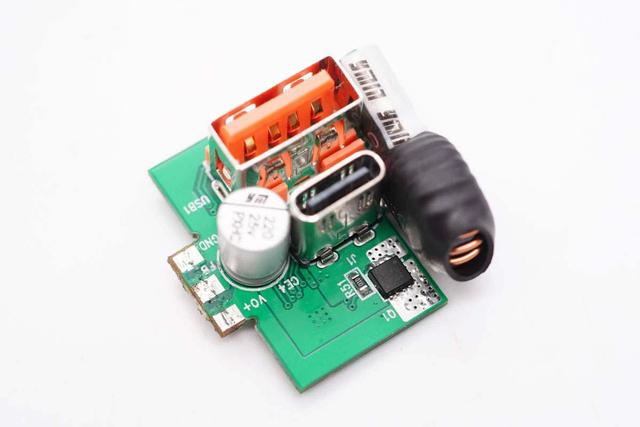

将小板拆下，正面设有两颗滤波电容、降压电感和输出VBUS开关管，两个USB母座直接垂直焊接在小板上。

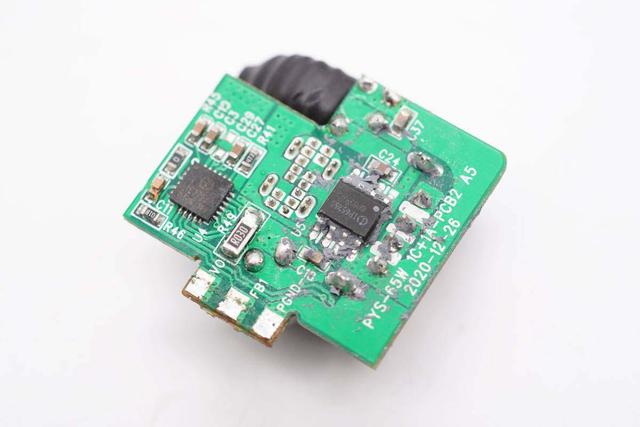

背面设有两颗协议IC。

输出滤波固态电容规格为25V 680μF。

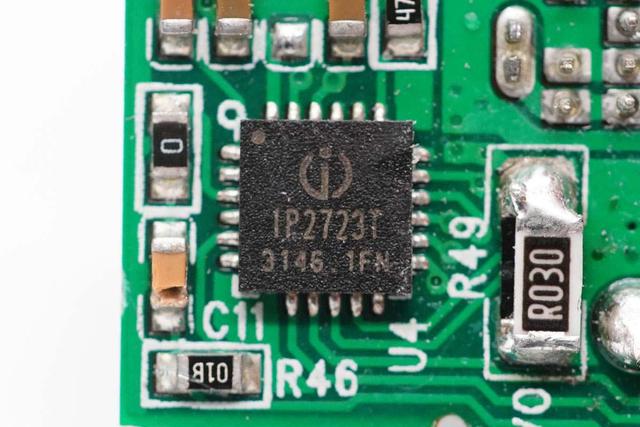

USB-C口协议芯片采用英集芯IP2723T。该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

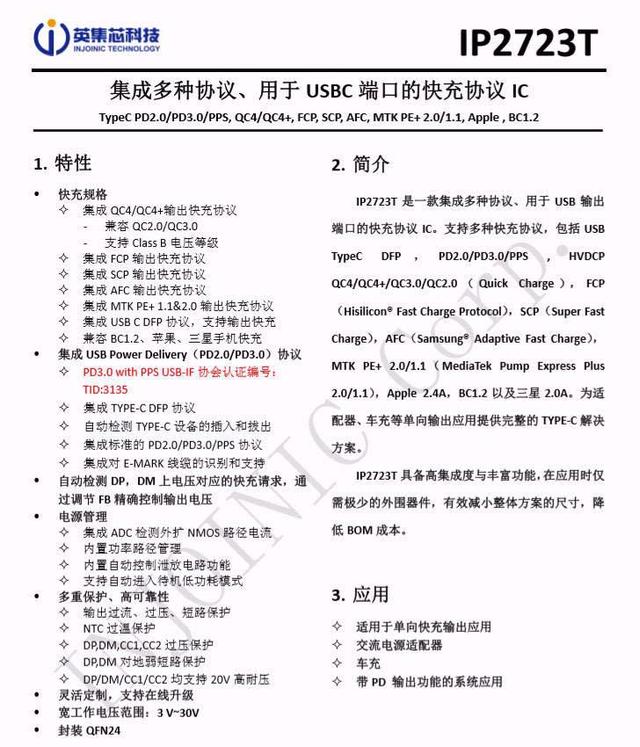

英集芯IP2723T资料信息。

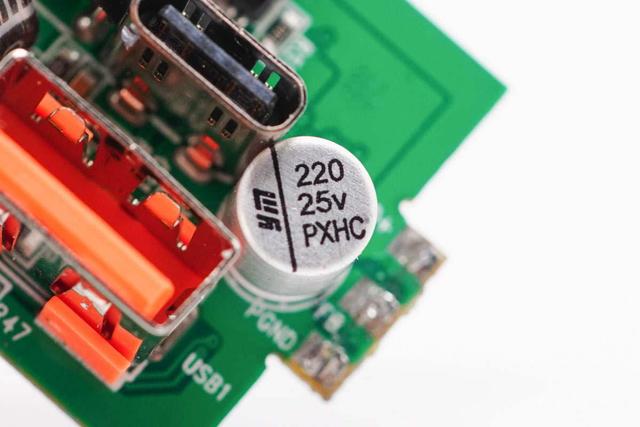

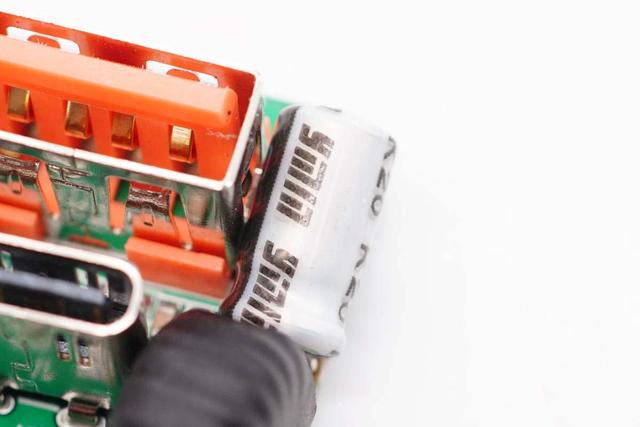

输出滤波固态电容采用永铭NPX系列，规格为25V 220μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

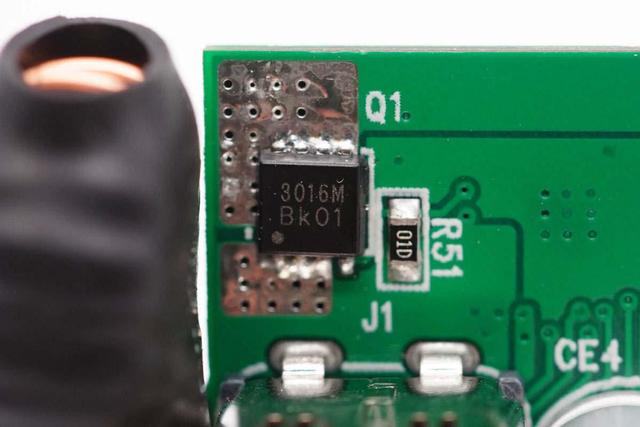

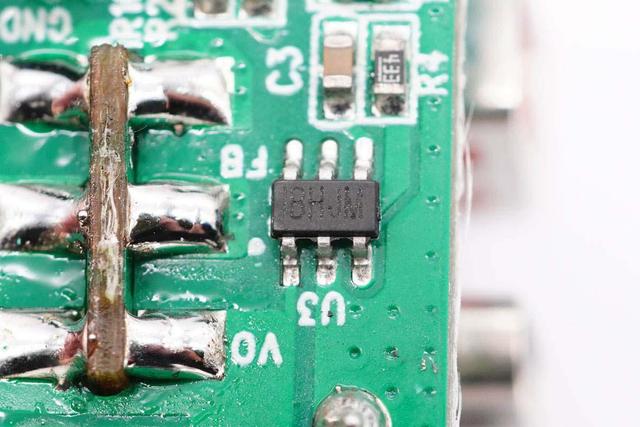

输出VBUS开关管特写，丝印3016M。

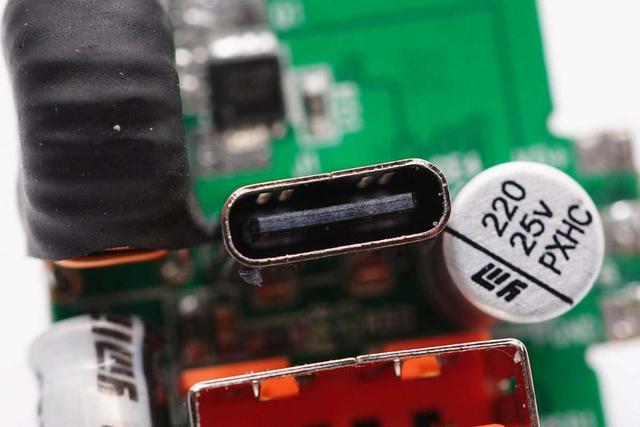

USB-C母座特写，黑色胶芯不露铜。

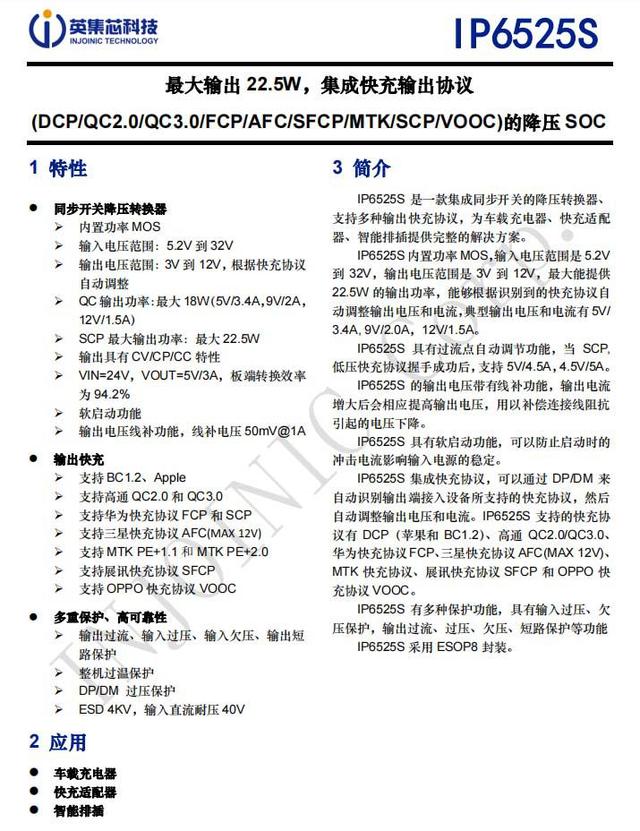

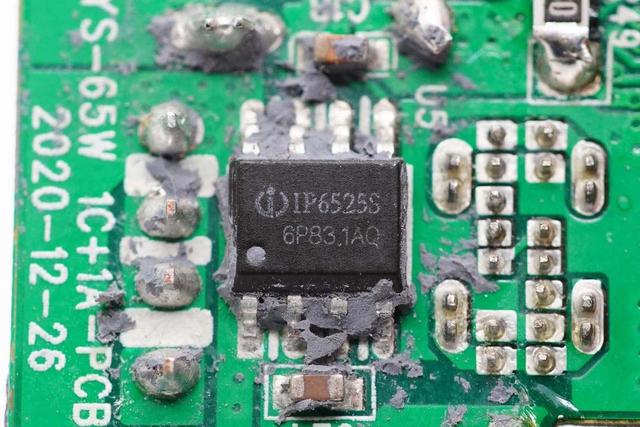

USB-A口降压协议IC采用英集芯IP6525S。这是一款集成同步开关的降压转换器、 支持QC2.0/3.0、FCP、AFC、SFCP、MTK、SCP、VOOC多种输出快充协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。

IP6525S内置功率MOS，支持5.2-32V宽范围电压输入以及3-12V输出，最大能提供 22.5W 的输出功率，能够根据识别到的快充协议自 动调整输出电压和电流，典型输出电压和电流有5V3.4A、9V2.0A、12V1.5A。

IP6525S具有过流点自动调节功能；具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定；有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能，采用ESOP8封装。

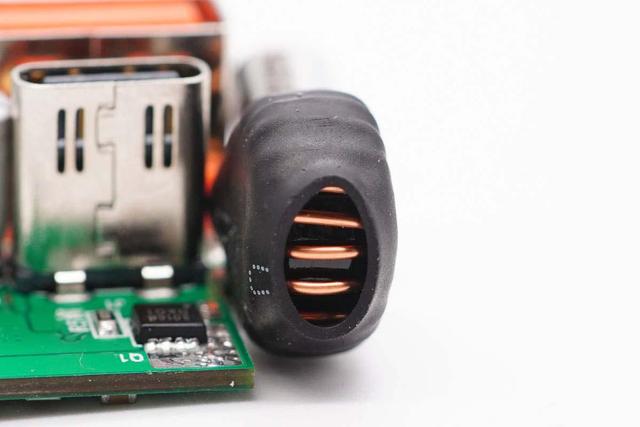

降压电感外套热缩管保护。

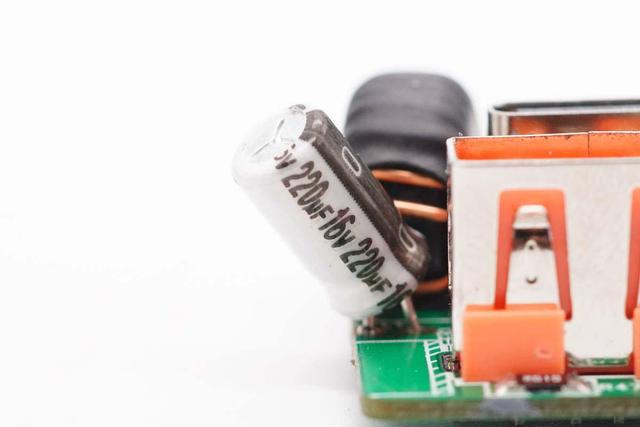

输出滤波电容也是来自永铭。

规格为16V 220μF。

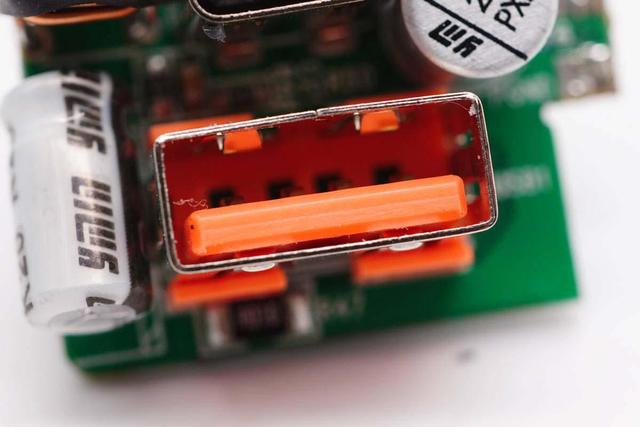

USB-A母座特写。

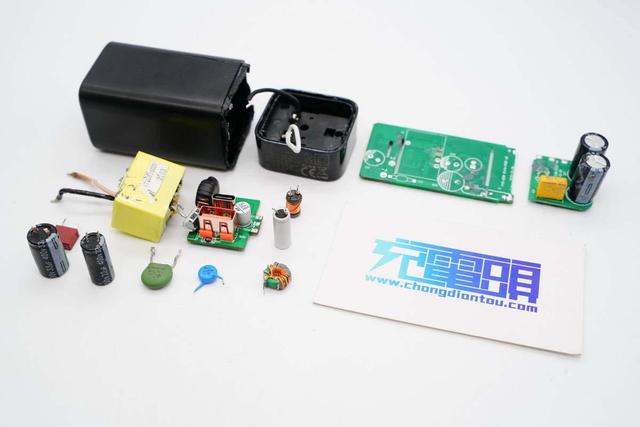

全部拆解完毕。

充电头网拆解总结

鹏元晟这款65W氮化镓充电器采用主流柱状造型设计，机身边角圆润，表面是哑光和亮面撞色设计。另外配备的也是时下热门的1A1C接口，插脚可折叠可组装，整体便携且实用。充电器支持QC、AFC、FCP、SCP、PE2.0、PD多个主流快充协议，整体兼容性也很好，可以很好满足各大品牌设备快充需求。

充电头网通过拆解了解到，整个PCBA模块显得相当简洁，元器件布局整齐紧凑，输入输出端均设计有小板，以充分利用内部空间。其中开关电源由安森美NCP1342搭配英诺赛科氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流管组成。由英集芯IP2723T和IP6525S分别控制C口和A口输出电压。采用艾华、永铭电容进行输入输出滤波，整体用料可靠。
