8英寸布局加速，衬底单位成本三年时间几乎减半

前言：【核芯观察】是电子发烧友编辑部出品的深度系列专栏，目的是用最直观的方式令读者尽快理解电子产业架构，理清上、中、下游的各个环节，同时迅速了解各大细分环节中的行业现状。我们计划会对包括集成电路、分立器件、传感器、光电器件等半导体产业上下游进行梳理，眼下大家最为关注，也疑惑最多的是第三代半导体，所以这次就先对它来一个梳理分析。

三

SiC产业趋势

1

SiC的应用趋势：逐步取代传统硅基功率器件

传统硅基半导体由于自身物理性质受限 ，不适合在高温、高压、高频、高功率等领域使用，同时由于受到摩尔定律限制，砷化镓、碳化硅、氮化镓等化合物半导体也因此应运而生。



SiC 的耐高压能力是硅的 10倍、耐高温能力是硅的 2倍、高频能力是硅的 2倍。与硅基模块相比，碳化硅二极管及开关管组成的模块（全碳模块），不仅具有碳化硅材料本征特性优势，在应用时还可以缩小模块体积50%以上、消减电子转换损耗80%以上。在系统设计中可以简化散热系统，降低热预算，同时减小电容电感体积，从而降低系统综合成本。



根据电阻率不同，SiC 衬底可以分为导电型（电阻率：15~30mΩ·cm）和半绝缘型（电阻率≥105Ω·cm）。其中，导电型 SiC 衬底（碳化硅外延）主要用于制造耐高温 、耐高压的功率器件，目前已广泛应用电力电子领域，如新能源汽车、光伏、智能电网、轨道交通等领域，市场规模较大；半绝缘型 SiC 衬底（氮化镓外延）主要应用于微波射频器件等领域，例如 5G 通讯中的功率放大器和国防中的无线电探测器等，随着 5G 通讯网络的加速建设，市场需求提升较为明显。



图源：天岳先进



硅基 IGBT 统治了高压高电流场景，而硅基 MOSFET 效率远不如 IGBT，仅适用于低压场景。但硅基 IGBT 也存在一些缺点，比如无法承受高频工况、功耗较大等。而 SiC 耐高压耐高温的特性，使得其仅用结构简单的 MOSFET 器件就能覆盖硅基 IGBT 的耐压水平，同时规避其高能耗的缺点。这意味着 SiC 材料能够实现在射频器件和功率器件上对硅基材料的性能完美替代 。



来自东芝的试验数据显示，碳化硅基 MOSFET 在相同环境下，对比同规格硅基 IGBT 的能量损失减少66%，主要来自于开关损耗的大幅减少。相同规格的碳化硅基 MOSFET 与硅基 MOSFET 相比，其尺寸可大幅减小至原来的1/10，导通电阻可至少降低至原来的 1/100。



尽管 SiC 存在诸多性能上的优势，但目前较高的成本依然限制着 SiC 的全面应用。考虑到 SiC 器件的低能耗优势，以及量产和技术成熟带来的成本下降趋势，SiC 的性价比拐点将会很快到来。在新能源汽车行业，SiC 可用于驱动和控制电机的逆变器、车载充电器和快速充电桩等。



在光伏发电上，目前光伏逆变器器龙头企业已采用 SiC 功率器件替代硅器件。新基建中，特高压输电工程对 SiC 器件具有重大需求。未来 SiC 器件将在各应用场景持续替代传统硅基器件。



2

SiC晶圆尺寸趋势：6英寸向8英寸推进

硅晶圆早已从8英寸（200mm）过渡至12英寸（300mm），而碳化硅晶圆的主流尺寸多年以来都是6英寸（150mm）。更大的晶圆尺寸，意味着单片晶圆所能够制造的芯片数量更多，晶圆边缘的浪费减少，单芯片成本降低。Wolfspeed的报告显示，以32mm2面积的裸片（芯片）为例，8英寸晶圆上的裸片数量相比6英寸增加近90%，同时边缘裸片数量占比从14%降低至7%，也就是说8英寸晶圆利用率相比6英寸提升了7%。因此晶圆往大尺寸发展是需求增长下的必然趋势。



目前在半绝缘型碳化硅市场，主流的衬底尺寸为4英寸；而在导电型碳化硅市场，主流的衬底尺寸为6英寸。8英寸 SiC 目前仍未大规模量产，预计在2022-2023年开始部分头部厂商会开始量产。



8英寸与6英寸 SiC 材料的区别主要是在高温的工艺上，比如高温离子注入、高温氧化、高温激活以及这些高温工艺所需的硬掩膜工艺等。



根据中国宽禁带功率半导体及应用产业联盟的预测，预计2020-2025年国内4英寸 SiC 晶圆市场逐步从10万片减少至5万片，6英寸晶圆将从8万片增长至20万片；2025-2030年，4英寸晶圆将逐步退出市场，6英寸增加至40万片。

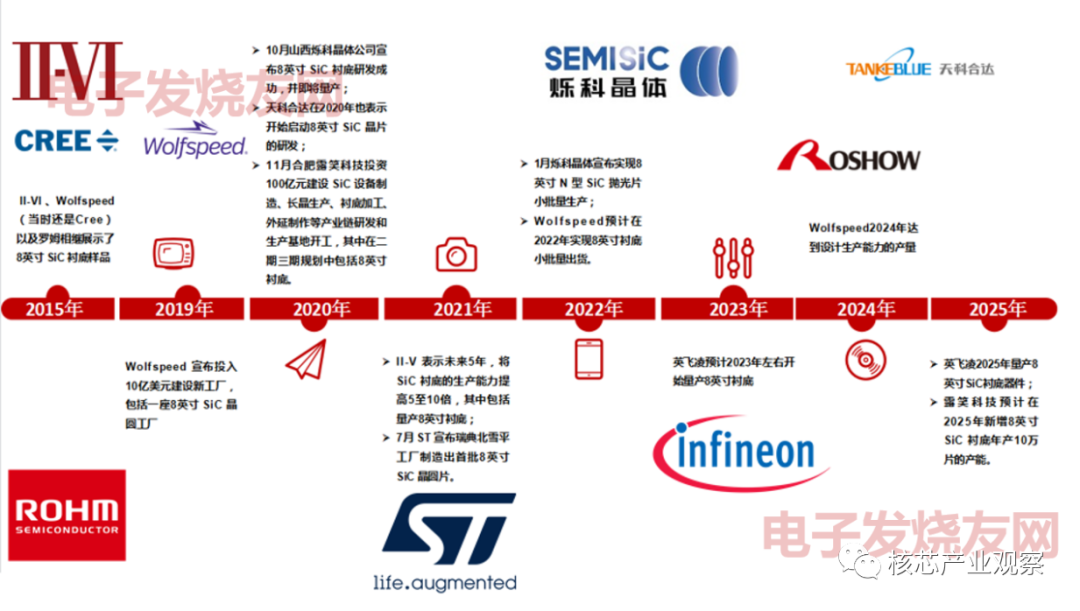

在8英寸 SiC衬底布局方面，海外厂商要远远领先于国内。II-VI 、Wolfspeed、罗姆、ST 等都已经展示8英寸 SiC 衬底样品，或开始小批量生产，预计在2023年开始进入加速量产的阶段。



国内方面，山西烁科晶体公司已经宣布8英寸 SiC 衬底研发成功，并小批量生产 N 型 SiC 抛光片；天科合达、露笑科技等都有8英寸衬底的相关布局。

3

SiC成本、良率趋势

以往 SiC 衬底的成本居高不下，是限制 SiC 器件在电力电子领域大规模应用的主要原因。

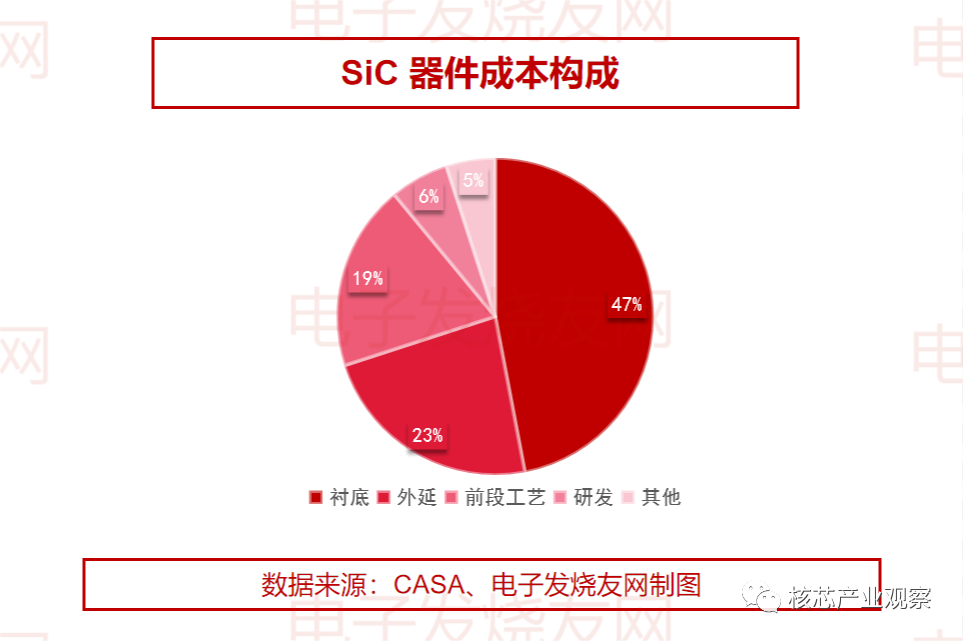

无论是从技术难度还是从成本占比上看，衬底都是 SiC 产业链的核心环节。CASA 的数据显示，SiC 器件的制造成本中，衬底成本占比高达47%，外延成本占23%，这两大工序占 SiC 器件 70% 的成本。

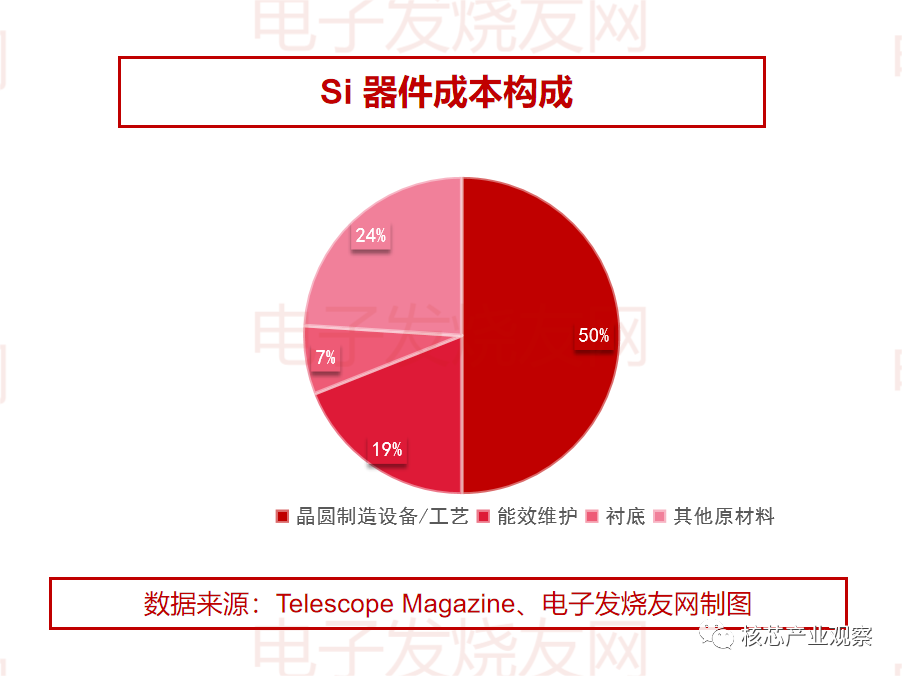

作为对比，硅器件的成本结构中，衬底成本只占7%，而晶圆制造设备/工艺成本占比达到50%。



目前 SiC 龙头 Wolfspeed的6英寸 N 型（导电型） SiC 衬底价格约每片 1000 美元，而12英寸硅片价格仅在 100 美元左右，半绝缘型 SiC 衬底单价比同尺寸导电型衬底更是高 2-3 倍。

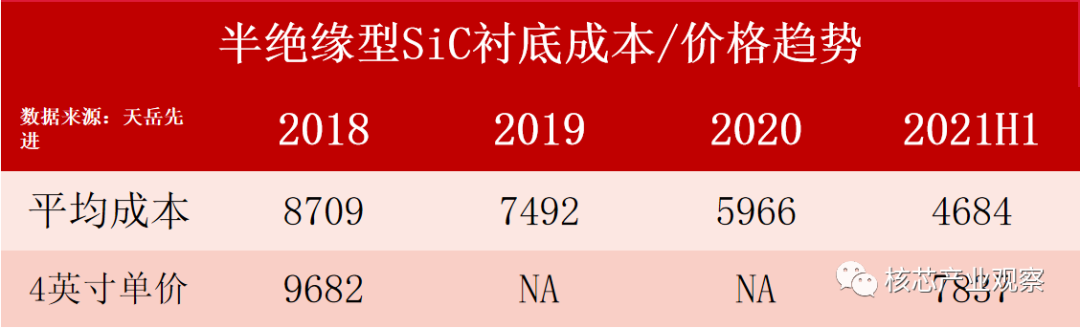

不过随着规模效应以及工艺提升，SiC 衬底的制造成本在加速下降。根据天岳先进的公开数据，2018-2021H1，公司半绝缘 SiC 衬底单片成本分别为 8709、7492、5966、4684 元，2021H1 单位成本较 2018 年下降了 46%。



而价格方面，天岳先进4 英寸半绝缘型 SiC 衬底单价从 2018 年的 9682 元下降至 2021H1 的 7837 元，降幅近20%；6英寸导电型 SiC 衬底价格 2020 年同比下降 20% 。总体而言，SiC 衬底价格呈现每年8%-10%左右的降幅。



目前主流商用的 PVT 法晶体生长速度慢、缺陷控制难度大，导致 SiC 衬底生产速率慢，产品良率还低。SiC 衬底的良率，体现为单个半导体级晶棒经切片加工后产出合格衬底的占比，受晶棒质量、切割加工技术等多方面的影响。



当前行业中 4 英寸衬底良率大概为70%，6英寸良率则为30%-50%。根据天岳先进的公开信息2018-2020年 SiC 晶棒良率分别为41%、38.57%、50.73%；衬底良率分别为72.61%、75.15%、70.44%，各年度受产品指标变化的影响存在一定波动，总体良率呈现波动上行的趋势。



SiC 器件方面，根据 Mouser 的数据，在公开报价上，2018-2020年间 SiC 器件价格平均下降幅度接近50%。比如650V SiC SBD，2018-2020的价格分别为2.84元/A、1.82元/A、1.58元/A；1200V SiC MOSFET 2019年价格4.2元/A，2020年价格跌至3.04元/A。



同时，根据CASA统计，业内实际的采购价格比公开报价要更低，实际采购价大约是公开报价的60%-70%。



总体而言，主流 SiC 器件与硅器件的价格差距在逐渐拉近，目前同等规格下的产品差价约4-5倍。



下一期，详解SiC各环节企业分布，行业格局、国内外产业发展对比、产业投资情况等。



如果有想看到其他电子产业下细分行业梳理内容，欢迎在评论区留言，说不定下一期就是你想要的，记得关注我们！
