ISO6760L是集成互锁、50-Mbps、六通道 (6/0) 数字隔离器

产品详情

描述：

ISO6760L产品参数、文档资料和货源信息" target="_blank">ISO6760L和ISO6760LN器件是高性能、六通道AS431BNTR-E1数字隔离器，具有集成互锁功能，适用于根据 UL 1577 要求高达 5000 V RMS隔离额定值的应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。

ISO6760L 系列器件集成了一系列逻辑门，为相邻通道提供硬件互锁功能。互锁功能可确保通道配对中的每个通道不会同时启用。如果配对中的两个通道共享相同的输入逻辑，则输出逻辑将始终为低电平。ISO6760L 系列器件具有相同方向的所有六个通道，并以低功耗提供高电磁抗扰度和低辐射，同时隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道都有一个逻辑输入和输出缓冲器，由 TI 的双电容二氧化硅 (SiO 2 ) 绝缘屏障隔开。

与智能电源模块 (IPM) 一起使用时，这些器件中的互锁功能有助于防止在开启和关闭事件期间高侧和低侧栅极驱动器之间的电流直通。六个通道，包括三对互锁电路，集成在一个 16 引脚 SOIC 宽体 (DW) 封装中，与光耦合器解决方案相比，空间节省超过 50%。通过创新的芯片设计和布局技术，ISO6760L 器件的电磁兼容性得到了显着增强，以简化系统级 ESD、EFT、浪涌和排放合规性。

特性：

●ISO6760 集成联锁功能

○旨在支持相邻通道的相反极性

○三组配对互锁通道

●坚固的隔离栅：

○在 1500 V RMS工作电压下具有高寿命

○高达 5000 V RMS隔离额定值

○高达 10 kV 的浪涌能力

○±130 kV/μs 典型 CMTI

●宽电源范围：1.71 V 至 1.89 V 和 2.25 V 至 5.5 V

●通道输出同相(ISO6760L) 和反相(ISO6760LN) 选项

●50 Mbps 数据速率

●1.71 V 至 5.5 V 电平转换

●宽温度范围：–40°C 至 125°C

●每通道 1.4 mA，典型值为 1 Mbps

●强大的电磁兼容性 (EMC)

○系统级 ESD、EFT 和浪涌抗扰度

○低排放

●宽 SOIC (DW-16) 封装

●安全相关认证（待定）：

○DIN VDE V 0884-11:2017-01

○UL 1577 组件识别程序

○IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1-2011 认证

应用：

●电机驱动

●电器

● 网格

●楼宇自动化

参数：

集成隔离电源：不

通道数 (#)：6

正向/反向通道：6 正向 / 0 反向

隔离等级 (Vrms)：5000

数据速率（最大）（Mbps）：50

浪涌电压能力 (Vpk)：10000

每通道电流消耗 (DC) (Typ) (mA)：1.26

每个通道的电流消耗 (1 Mbps) (Typ) (mA)：1.95

工作温度范围（℃）：-40 到 125

默认输出：前高后低

电源电压（最大）（V）：5.5

电源电压 (Min) (V)：1.71

传播延迟 (Typ) (ns)：11

◆ISO6760L 简化示意图

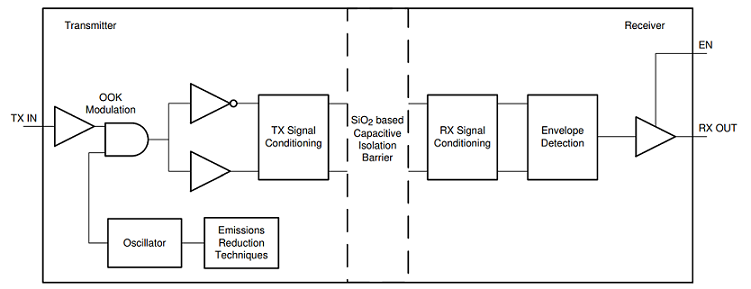

◆ISO6760L 功能框图
