毫厘之间，才是英雄本色--大瞬科技手机电池电量计SD77561

计量将浑然一体的事物进行量化，并用数字精确地表达其内在属性。没有人能离开计量生活。手机电池电量计，其精确的表达手机电量信息对于缓解用户电量焦虑，提高用户的使用体验起到了至关重要的作用。

有这样一批大瞬人，他们每天都在“斤斤计较”、“只争分毫”，他们的本色就是对数字、对精度近乎偏执的追求：误差可能不是百分之几，不是千分之几，而是万分之一。还是这么一批大瞬人，不断摸索影响电量计算精度各种因素，挖掘各种因素影响的底层逻辑，不断优化电量计算算法，让其算法表达的结果更加符合电量计算的内在属性。

让我们一起来看看大瞬科技如何在SD77561手机电池电量计产品上做到精益求精的！

1

从5mohm到1mohm 采样电阻

电量计测量电流大小是依靠测量流过芯片外部的电流采样电阻上的电压来计算出电流的。外部电流采样电阻值越大，同等电流流过产生的电压值就越大，测量起来就越容易。但手机充放电所有电流都要经过这个采样电阻，并以I2R大小的热量形式损失掉。所以对更小采样电阻的追求成为了大瞬工程师们不懈的目标。当同类产品还在5mohm, 2.5mohm采样电阻上纠结时，大瞬SD77561已经实现了支持1mohm采样电阻，并开始向0.75mohm采样电阻进行挑战。

2

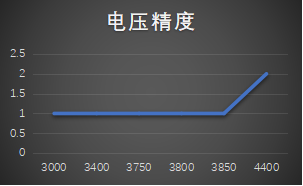

从+/-10mV到+/- 2mV 电压测量精度

ADC的精度直接决定了电压采样的精度。一颗好的ADC，不仅要控制好噪声，而且也要很好的温度特性。SD77561集成了一颗高精度16bit电压ADC，配合其集成的专利滤波算法，把噪声影响降低到最小。其先进的温度补偿技术，使得这颗ADC在全温范围内达到+/-2mV的电压测量精度。相对同类产品+/-5mV, 甚至+/-10mV的全温范围精度，精度足足提高了5倍！

3

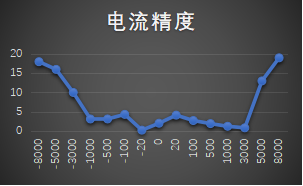

从+/-20mA 到 +/-5mA电流测量精度

同类产品的电量计通常从成本上考虑，共享一颗电压ADC来采样电流。这样精度一般很难做高，很多精度偏差高达+/-20mA。SD77561针对高精度电流计量的需求，专门集成了一颗独立的低功耗电流采样ADC。 这颗ADC配合大瞬专利技术的算法，在1mohm采样电阻下，实现了+/-5mA(+/-1A电流采样范围)的采样精度。相对同类产品，精度提高了4倍！

4

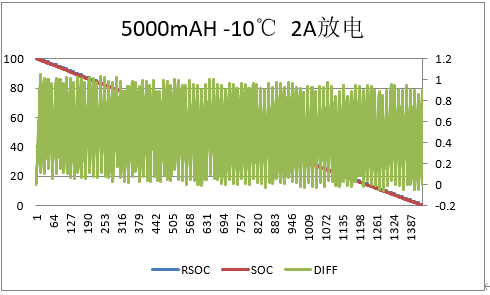

1%的SOC精度

SOC(State of Charge)直接反应电池电量信息，是整个电量计的核心指标。不同的手机应用场景、不同的环境温度对电池电量估算都有着极大的影响。大瞬科技本次推出的这颗手机电池电量计芯片SD77561可以基于精确的电池模型，凭借其独特的第二代电量估算算法，让电量计算更加聪明，让用户体验更加完美。其第二代电量估算算法，充分考虑不同应用场景，不同环境温度，结合电池建模数据，进行算法演进和底层数据分析，让电量计算更加精确。其典型放电模式下SOC精度接近1%!

毫厘之间，才显英雄本色！大瞬科技，一家专注于电量计芯片开发的中国本土高科技公司，将秉持精益求精的传统，在电量计领域深耕不断，热情不熄，创新不止。其电量计产品必定会成为行业标杆！
