为数不多随机附送的OPPO80W快充|电源拆解

国产手机充电功率攀比已蔚然成风，近几年OPPO、vivo、小米等国内一线手机品牌的充电功率增长最为明显，相继推出45W、65W、120W等大功率快充，在今年2月的MWC 2022大会上，OPPO更是带来了最新的150W闪充技术，并明确指出该技术不止停留在PPT，将会在今年的Q2实现商用。

今年二月，OPPO带来的不止全新的150W闪充技术，还有采用自研芯片的OPPO Find X5也于该月正式开售，为给用户带来更快的充电体验，该系列机型均搭载了80W有线闪充，与前一代OPPO Find X3的65W相比充电功率提高了15W。

值得一提的是在，这款80W的充电器体积与此前的65W充电器基本一致，这是怎么做到的呢？下面我们跟随B站@电锉刀对OPPO Find X5的80W快充头进行拆解，一探新款充电器内部构造如何，进行了哪些升级。

80W与65W充电器外观对比

在外观方面，OPPOFind X5的80W快充与65W快充的大小大致相同，而80W采用的是更方正的外观设计，内部空间也会更显富足。在重量方面，65W的克重111克，而80W的克重仅为100克。

图源：@电锉刀

即使充电功率提升了15W，这款充电器也没有因功率的提升而增大体积，反而产品重量减小了11克，功率密度与此前相比也得到了进一步的提升。

80W充电器内部散热

由于现阶段的充电器都在朝着小体积、大功率、高密度的方向发展，因此在充电器使用过程中会产生大量的热量。通常情况下，一般的单口大功率充电器在工作状态下，表面温度可达到60~70℃或更高。为保证充电器的使用安全，3C安全认证明确制定了充电器内部温度不能高于90℃的规定。

图源：@电锉刀

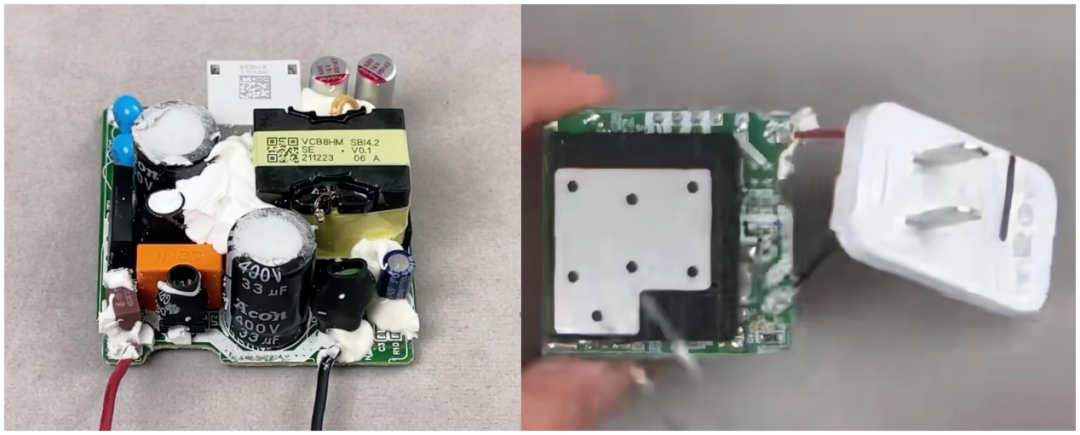

因此拆开OPPO 80W充电器的阻燃外壳后，毫无意外地在元器件间隙之间填充了大量的散热胶， 并在插件的背面采用了二合一绝缘散热板，散热胶的使用一方面起到固定元器件的作用，另一方面用于满足充电器的散热需求。

元器件布局

在元器件布局方面，沿用了传统的布局方式。将直插式元件集中在PCB的正面，贴片元件集中在PCB的背面。由于充电器内部的直插式元件大多为高压器件，贴片元件多为低压控制器件，因此OPPO通过这一布局实现了高低压侧的物理隔离。

图源：@电锉刀

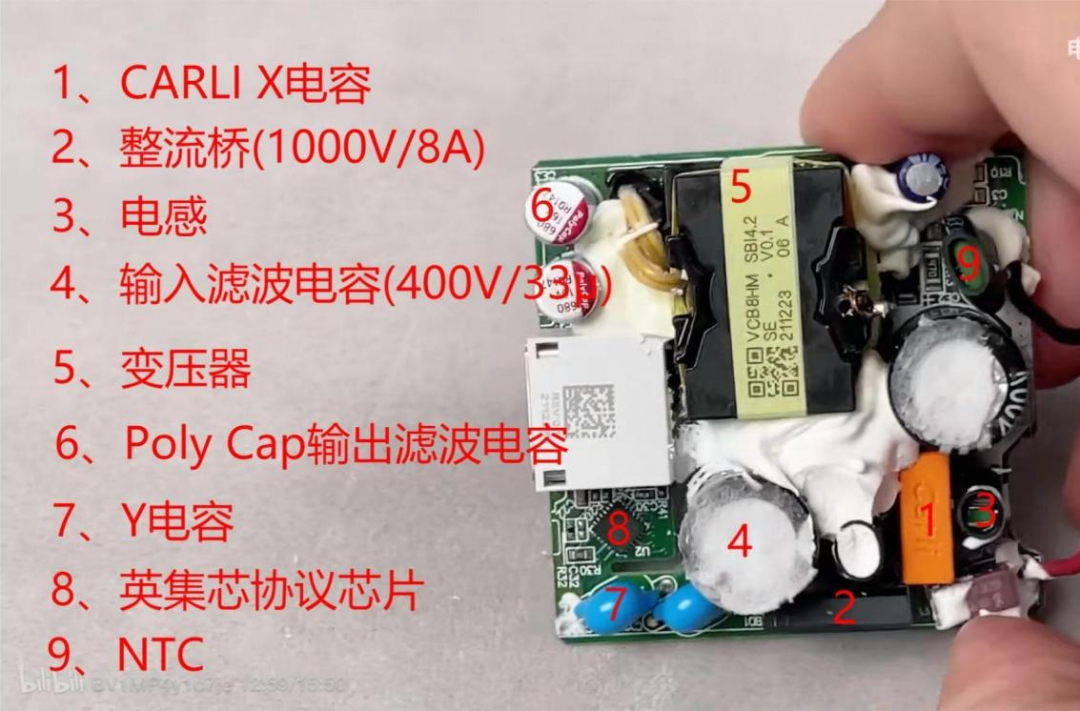

上图为OPPO 80W充电器的正面布局，从已知的元器件来看，这款充电器主要还是采用了国产元件。由于该充电器最高支持80W 11V/7.3A的大电流输出，因此在交流电的输入端，采用了能够承受1000V/8A整流桥用于输入整流。同时基于安全考虑，分别在变压器的初级侧和次级侧使用了安规Y电容，避免电容器在失效后产生电击的风险。

图源：@电锉刀

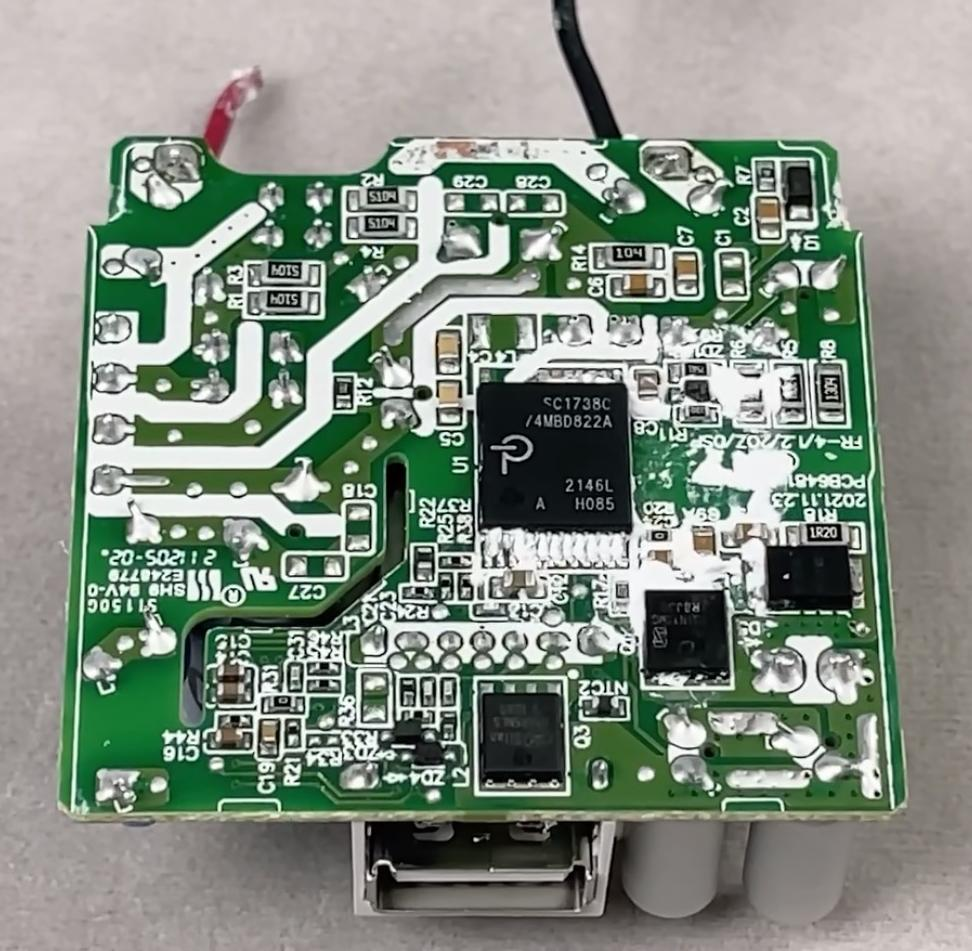

拆开背面的二合一散热板后，首先映入眼帘的是一颗来自PI的PWM主控芯片SC1738C，这枚芯片是由PI专门为大公司提供的定制款主控芯片，同时芯片内部还集成了高压MOS管和次级端同步整流芯片。

其实这款芯片在OPPO的快充电源应用中已经是老玩家了，早在2019年的50W VOOC闪充充电器中就内置了这款芯片，同时在其他大厂的快充电源中也有使用，如绿联的100W 3C1A充电器，佳航的55W PD充电器，以及RAVPOWER的30W 1A1C充电器等。

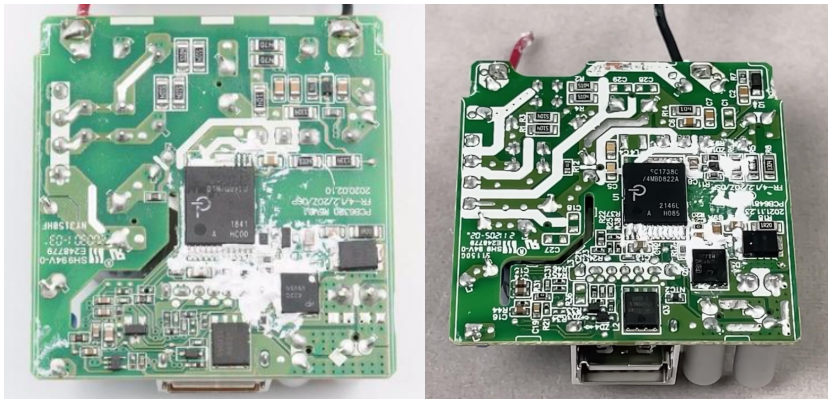

左图为OPPO 65W 右图为OPPO 80W

通过两款输出功率不同的电路板对比发现，他们之间存在着很多的相似性，并且主控芯片也没有进行更新。由于这是一款集成了次级同比整流的合封芯片，因此想要增大充电器的输出功率，只能通过增大变压器和替换导通电流更高的同步整流MOS实现。

为此，OPPO将此前在65W充电器中使用的万代AON6220 100V/48A导通电阻为6.2mΩ的次级同步整流MOS替换为威兆的VSP004N10MS-G，这颗新的MOS的耐压等级同样为100V，不同的是能够支持最高135A的连续导通电流流过，导通电阻也仅有3.8mΩ。

除了次级同步整流的开关管，OPPO对Vbus电路的MOS也进行了更新，上代产品Vbus MOS使用的是威兆30V/58A导通电阻为5.2mΩ的VS3618BE，在80W充电器中使用的是士兰微30/100A导通电阻为4mΩ的SVT035R5NL5。通过增大MOS对大电流的耐受程度，保证功率提升后大电流流通的稳定性。

图源：@电锉刀

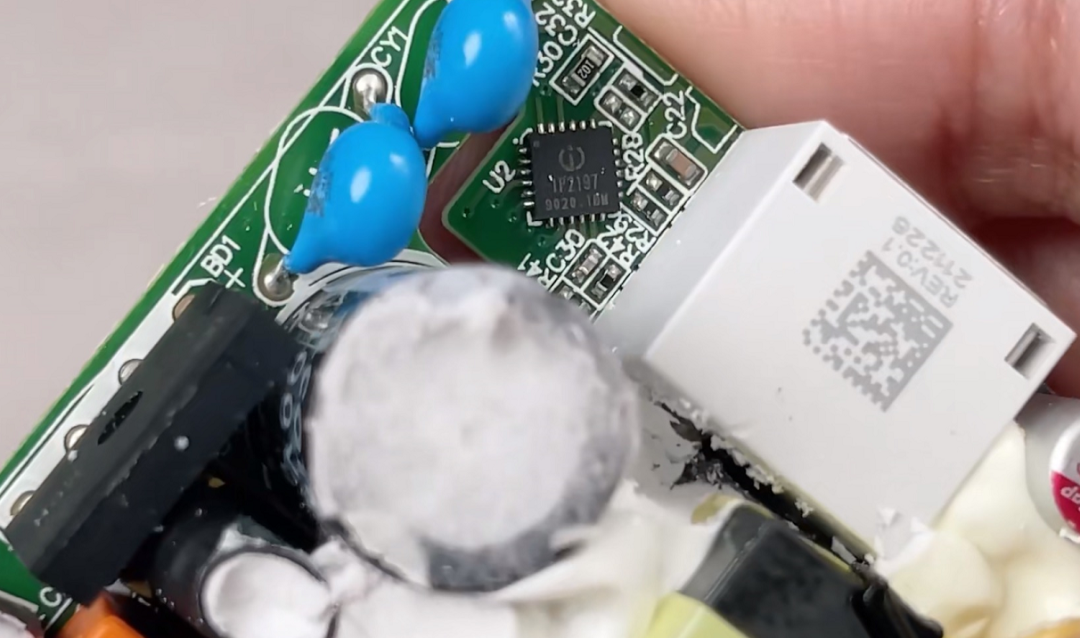

上图展示的是OPPO 80W充电器的输出协议芯片，型号为英集芯的IP2197，通过网络检索并未查询到与该芯片的相关资料。不过此前OPPO与英集芯在快充领域展开了合作，并推出了通过泰尔实验室认证的IP2191 VOOC协议芯片。据B站博主@电锉刀推测，IP2197有可能是此前的IP2191，因为充电功率的提升，英集芯对IP2191重新进行了认证与编号。

充电功率

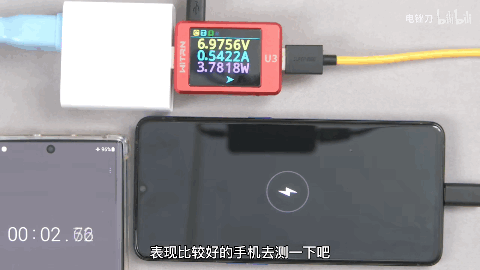

充电器输出功率提升的目的就是为了缩短充电时间，为测试该充电器的性能，B站博主@电锉刀使用了支持OPPO SuperVOOC 65W快充的OPPO Reno ACE进行了充电测试。

这款充电器与其他充电器不同的是，充电功率由0W到55W仅仅只用了10秒，1分钟后又以50W功率连续输出了6分钟，第8分钟降至40W，第13分钟降至35W，第26分钟降至13W，直至第28分钟将4000mAh电池充满。其中在第27分钟时，手机开始进入了涓流充电模式，并维持了1分钟。

在现在的很多手机中，当电池电量充至80%或90%时就会启动涓流充电模式，在涓流模式下电池电量的增长十分缓慢，会给用户带来不佳的充电体验。为解决手机充电末期电量增长缓慢的问题，OPPO引用了VFC智能充电优化算法，通过手机与充电器的配合实现整体充电速度的提升。

图源：电锉刀

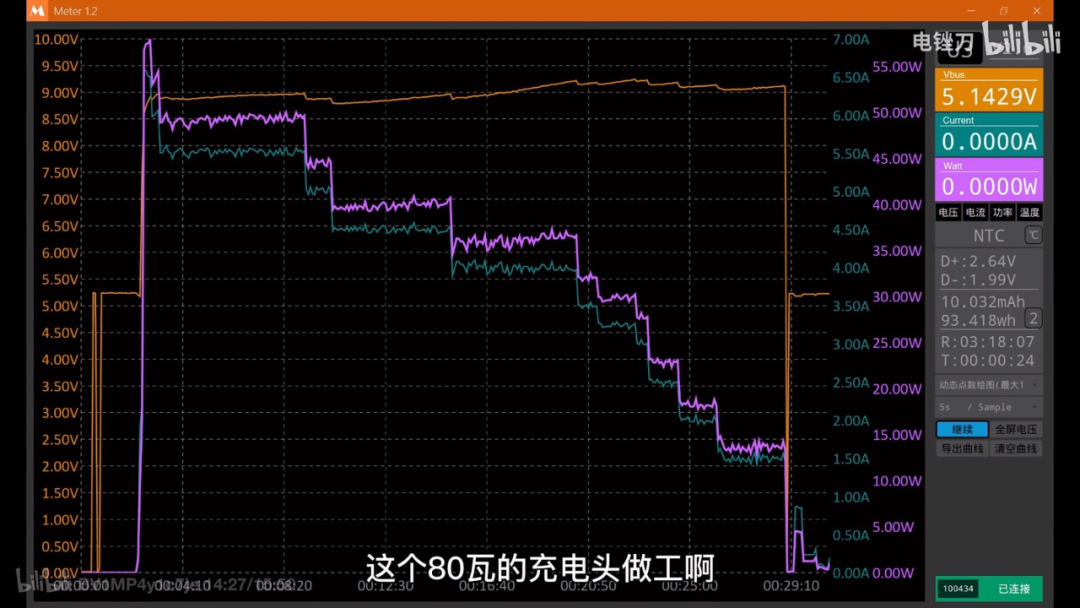

上图为充电过程的电压（黄色）、电流（绿色）、功率（紫色）变化曲线，通过曲线变化的可以直观地看出当手机开始充电时功率直接进入了峰值状态，整个充电过程电压主要停留在9V左右，输出功率也并不是一直停留在峰值状态，会随充电时间增长而缓慢下降。

结语

总的来说，这款80W的充电器与之前的65W充电器在做工与元器件布局方面差别不大，除了充电功率的提升以外，并没有十分抢眼的地方，不过这是一款随机附送的充电器，也别对他有太高的要求了。
