realme GT2拆解：配置上是直屏水桶机，拆解后散热体系还算不错

realme GT2也发布许久了，较为均衡的配置使得它在同等价位段中拥有着非常不错的竞争力，当然也得到了不少直面屏爱好者的认可，在配置均衡的情况下，GT2内部该是怎么样的，我们还是要拆开看看的。

关注ewisetech的小伙伴们有没有购入realme GT2的小伙伴，使用感受如何可以留言交流哦！

拆解步骤

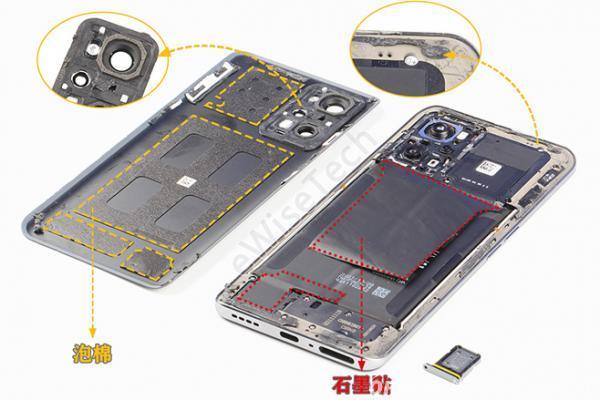

首先关机取出卡托，卡托上套有硅胶圈。后盖通过热风枪加热后，利用吸盘和撬片就可以打开。后盖贴有大面积泡棉，摄像头保护盖内侧同样贴有泡棉用于保护摄像头，并通过胶固定在后盖上。扬声器和电池上面都有石墨散热片，其中有一颗螺丝贴有防拆标签。

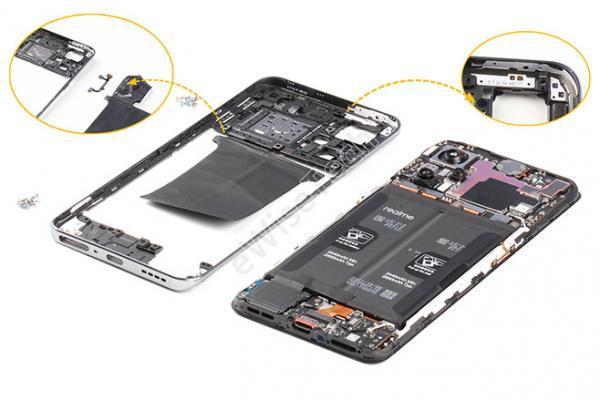

拧下螺丝，取下中框可以看到主板屏蔽罩上面贴有散热铜箔及石墨散热片。而在中框四周有固定的PFC天线，进一步对中框进行拆解，可以取下闪光灯软板和NFC天线，天线上还贴有石墨散热片。

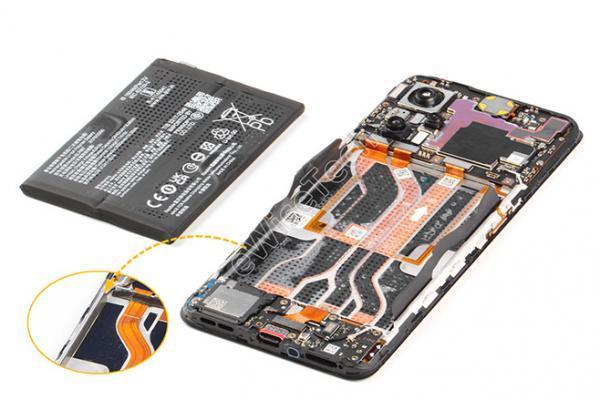

拆解电池就非常简单了，采用双电芯电池，通过易拉胶纸固定，撕去胶纸可以看到，在电池仓四周贴有黑色泡棉，用于固定同轴线和FPC软板。内支撑上分别三条连接软板分别是连接Type－C接口，副板以及屏幕，三块软板面积比较大。

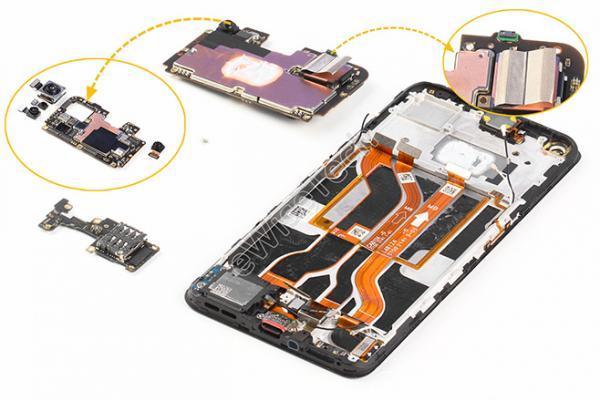

接着取下主板与副板，主板上有一颗固定螺丝。主板正面有导热硅脂，后置主摄像头背面也贴有铜箔和导电布。再断开摄像头的连接器，分离摄像头和主板

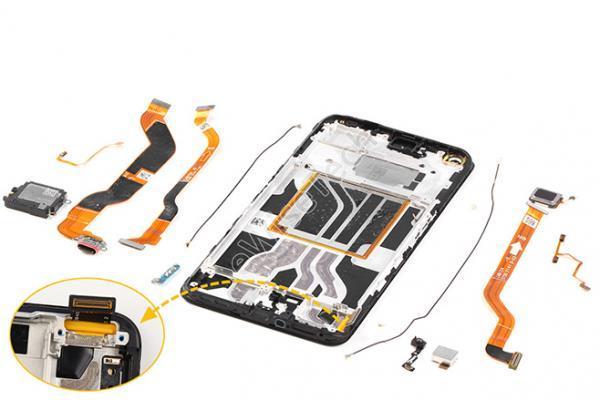

取下内支撑上面剩余的软板、扬声器，听筒，振动器等器件，上述都使用双面胶固定在内支撑上。留意到屏幕排线处有硅胶保护套，先取下硅胶套，再分离屏幕。

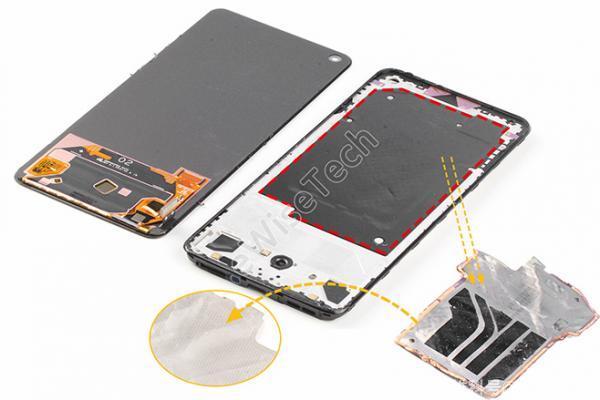

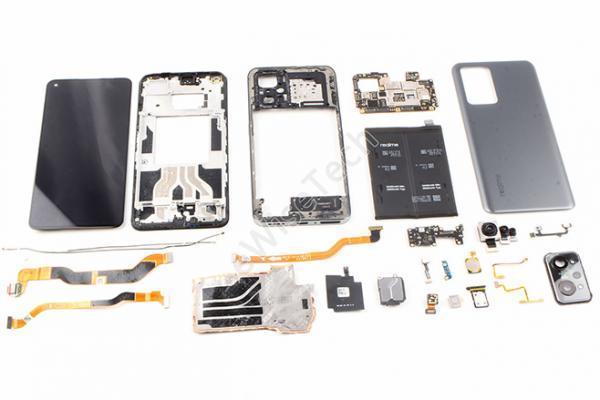

最后加热屏幕，取下屏幕。在内支撑上面贴有石墨散热片，散热片下是导热铜管，分离后便完成了全部拆解。导热铜管采用不锈钢＋纯铜组合VC散热片，相比传统纯铜VC材料，强度更高。而且特殊优化毛细结构使VC内部水汽循环更快。

E分析

realme GT2内部采用比较常见的三段式结构。整体共采用18颗螺丝固定，采用了两条柔性软板进行连接或转接。散热方面还是不错的，像在拆解中所说到的，GT2在主板屏蔽罩、电池、摄像头、屏幕、扬声器、NFC线圈都做了散热处理，分别放置了石墨片、导热硅脂、铜箔、导电布等材料进行散热。主板屏蔽罩下也贴有导热硅脂。加上特殊处理的导热铜管，整体的散热效果应该还不错。

最后再来看看GT2主控芯片方案。更多的器件信息以及整机BOM可以到ewisetech搜库查询。

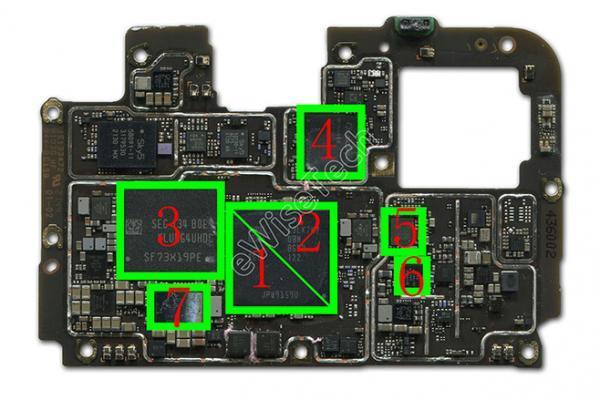

▽主板正面主要IC：

1：Qualcomm－ SM8350－骁龙888处理器

2：Samsung－K3LK7K70BM－BGCP－8GB内存

3：Samsung－KLUDG4UHDC－B0E1－128GB闪存

4：Qualcomm－WCN6856－WIFI6＋蓝牙

5：NXP－SN100T－NFC控制器

6：Qualcomm － WCD9385 －音频编解码器

7：Qualcomm － PM8350BHS －电源芯片

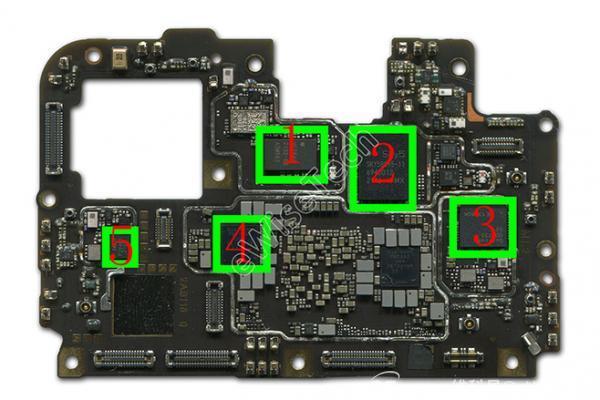

▽主板背面主要IC：

1：VANCHIP－VC7643－63－射频功放芯片

2：Skyworks－SKY58095－11－射频前端模块

3：Qualcomm－SDR735－射频收发器

4：Qualcomm－PM8350C－电源管理芯片

5：InvenSense－ICM－4x6xx－6轴陀螺仪＋加速度计

当然在芯片方案，我们依然看到了不少国产芯片厂商，如唯捷创芯、圣邦微电子、瑞声科技等。
